標題: KTM RC390 製作鋰鐵電池
網址:http://59.126.75.42/blog/blog.php?id=1902
內容:






 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615567917.jpg

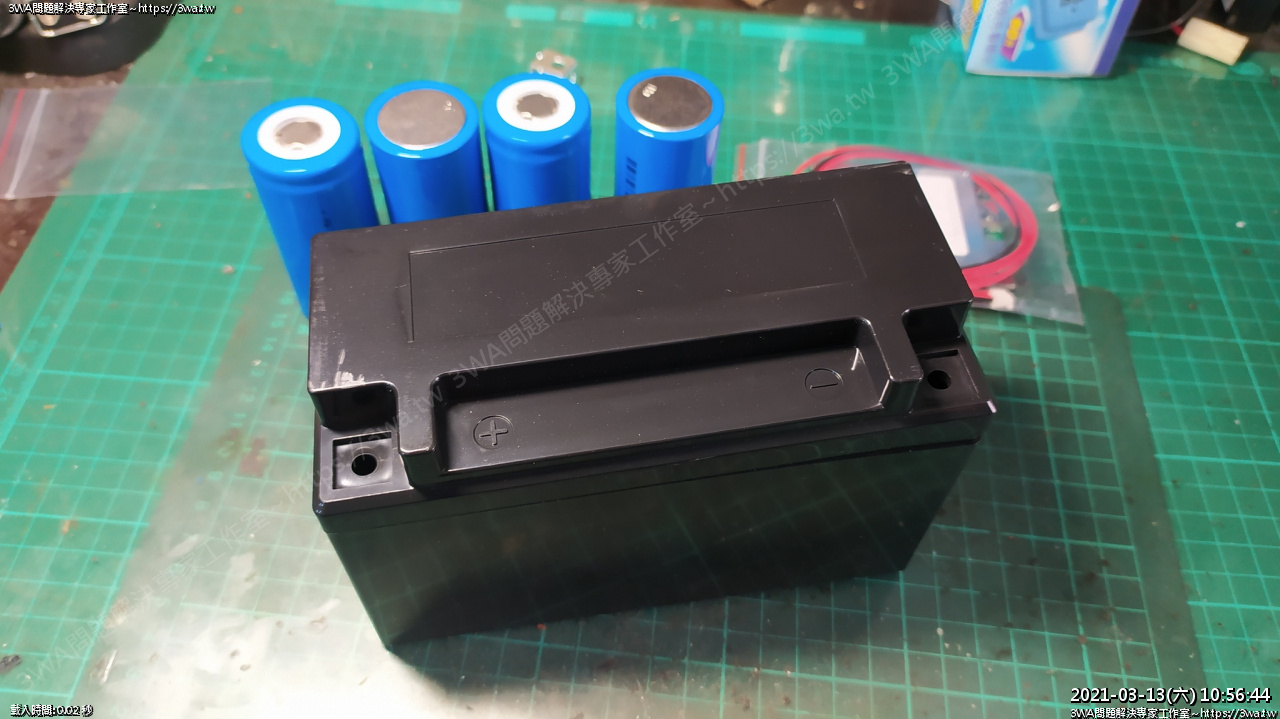

 上個月酷龍的鉛酸電瓶下課後,作了一組鋰鐵電池,經過一個月的使用,滿穩定的
感覺就是隨時都充飽,發動也超有力,似乎能穩定使用的電池
接下來就幫 KTM 390 作一組吧^_^~~~

酷龍詳細可參考:https://59.126.75.42/blog/blog.php?id=1897

參考費用如下:

鋰鐵電池:$110 x 4

啟動平衡保護板:$300

7號空電池盒:$120

其他哩哩扣扣線材、熱縮套管、錫、螺絲、螺帽:$40

自製一顆鋰鐵電池大概 $900 左右

買電池盒時,要注意長、寬、高,正負極的位置...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657068.jpg

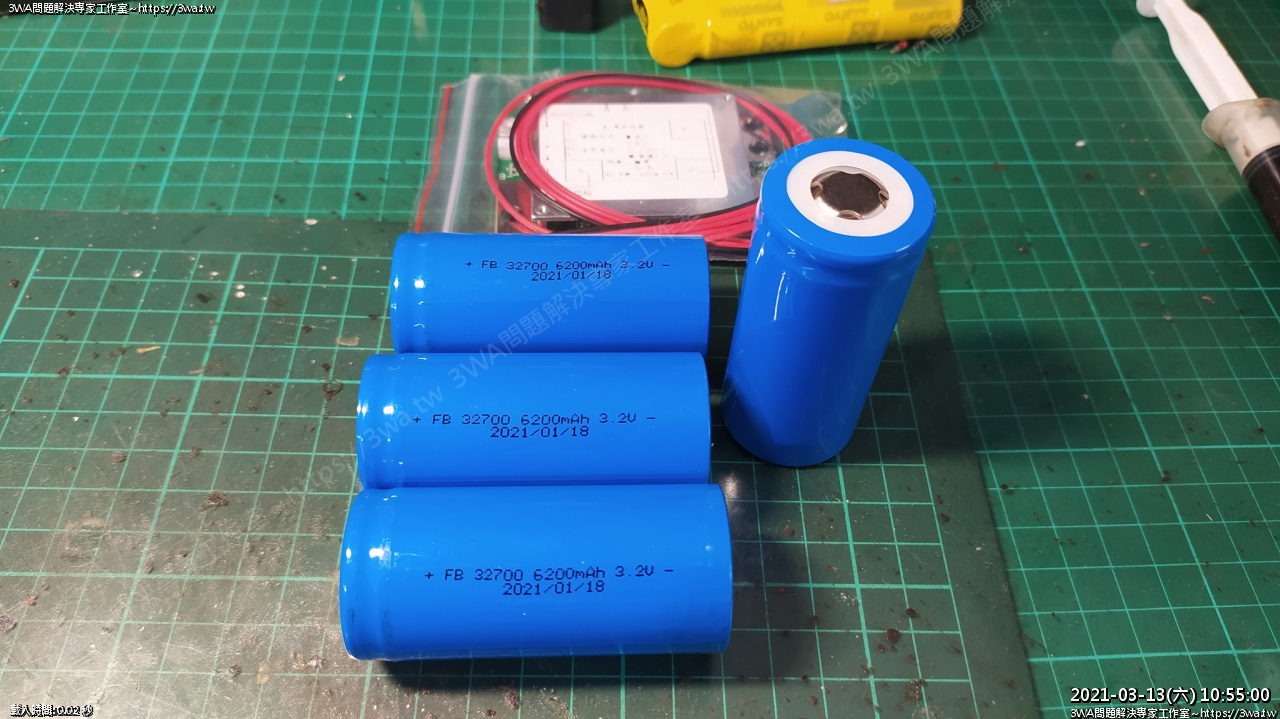

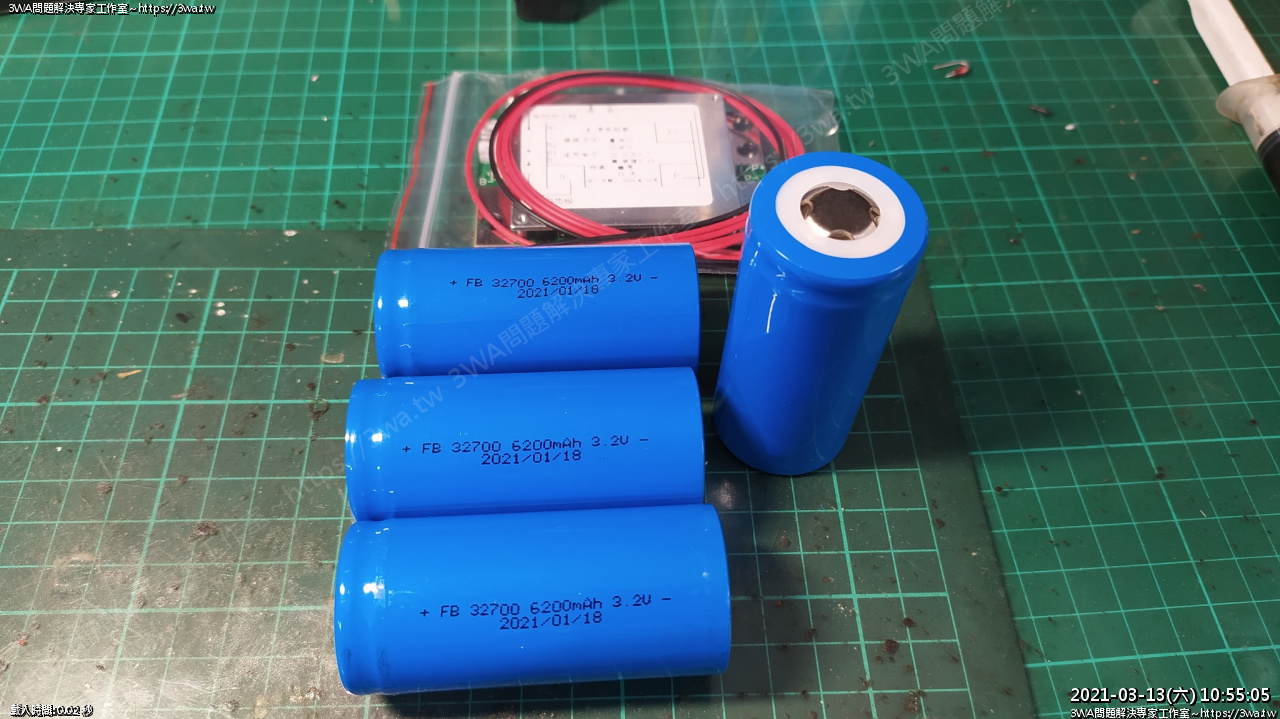

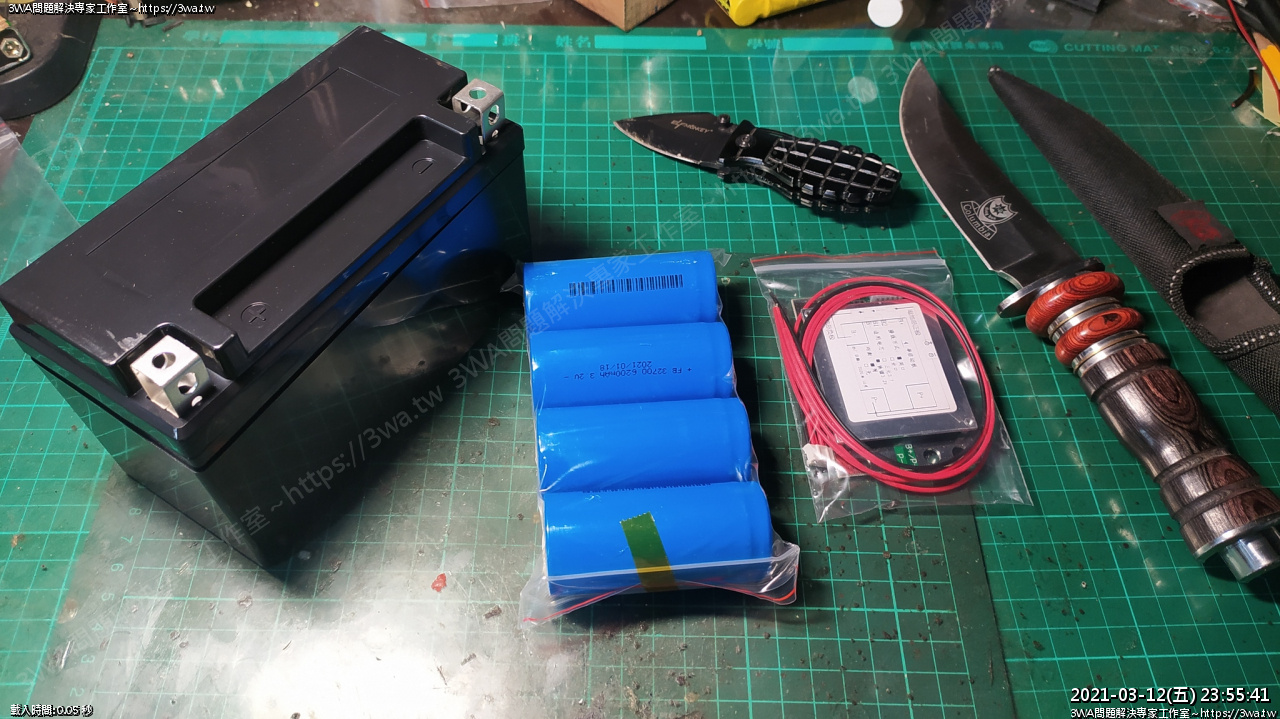

 一樣又買了四顆 6000mAh,不過賣家寄來的是 6200mAh
天底下居然有這麼好的事,只能感激了,當作賺了40元



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657072.jpg

 四顆鋰鐵電池



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657074.jpg

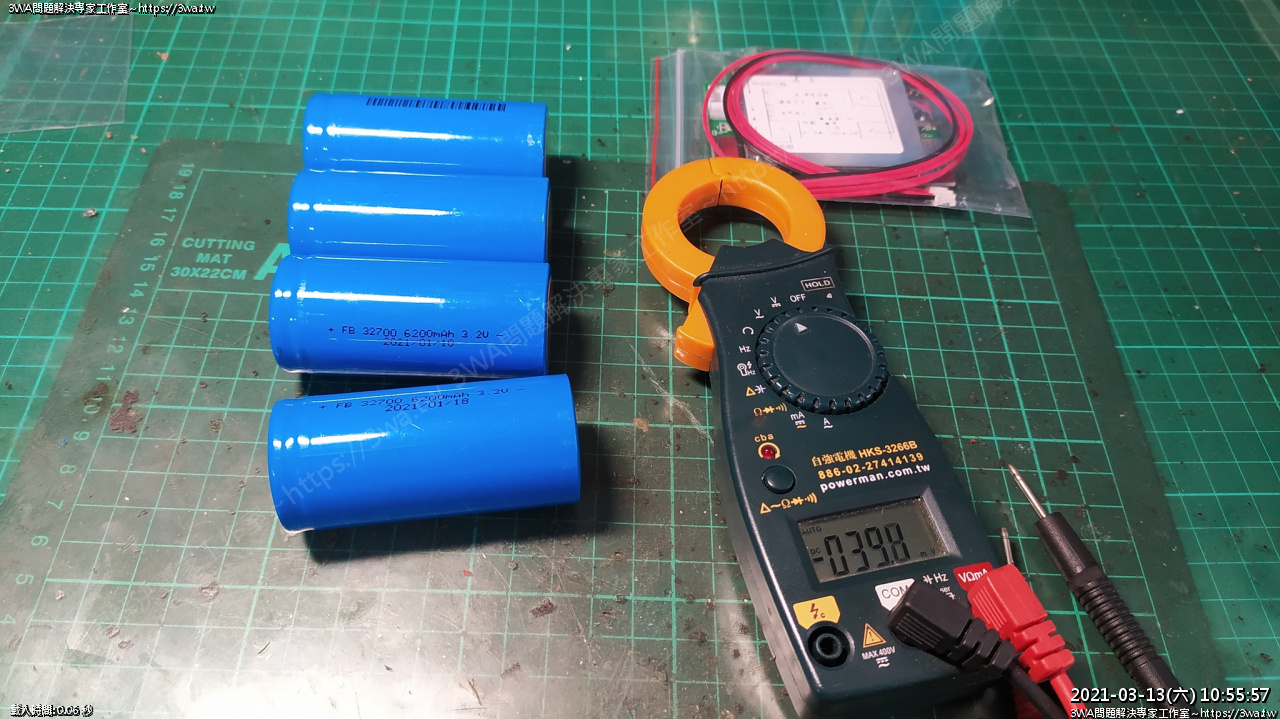

 輪流測看看電池,都是 3.35V,這匹還真不錯...四顆都一樣



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657076.jpg

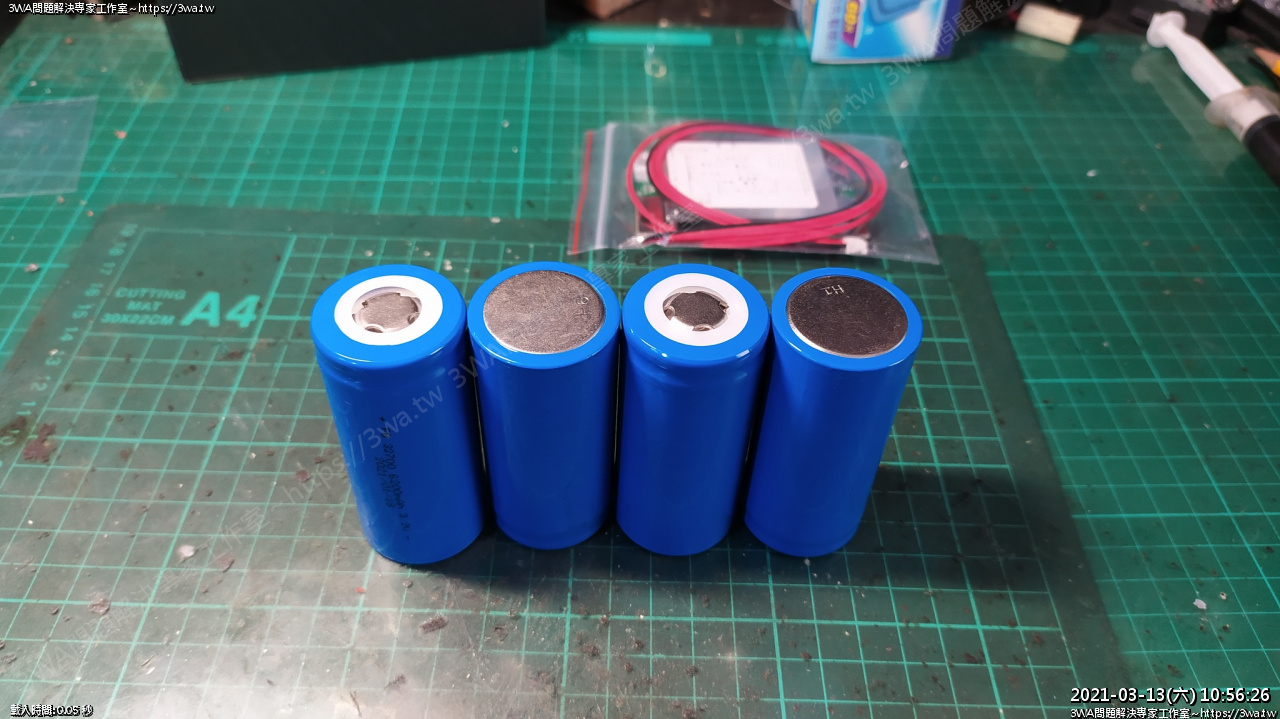

 排列



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657077.jpg

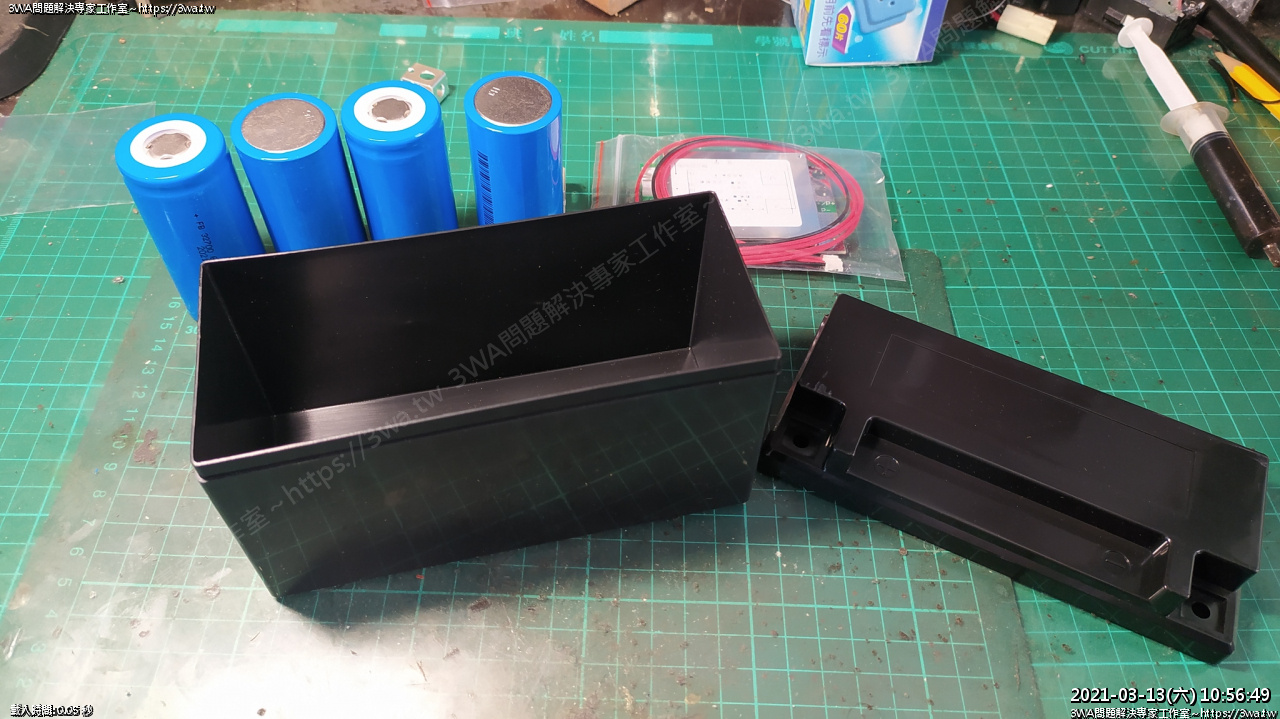

 電池盒,買電池盒要注意長、寬、高,由於這組電池是要拿來裝 KTM 390
以 KTM390 用的電瓶規格是:
EXIDE,長寬高約:150x87x105 ( + - )

之前幫小黑的Duke390找電瓶,可以直接用 TTZ10S 替換
TTZ10S規格是:150x87x93 ( + - )

這次鋰鐵電池用的電池盒是:

150x69x93

電池比較薄,電池空間就多了一些些空間可以塞風扇控制盒跟 USB 充電器...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657079.jpg

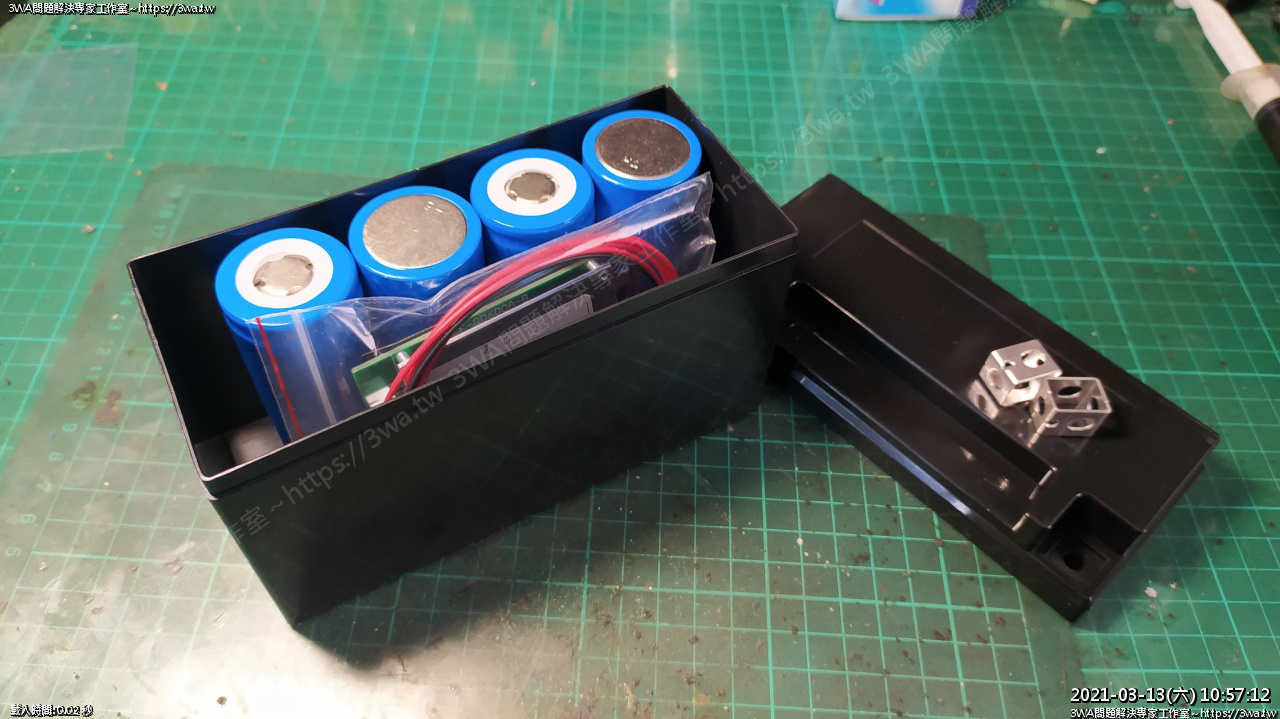

 測試看看放入後長怎樣



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657081.jpg

 空間還不錯,剛好有多的空間可以跑線



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657082.jpg

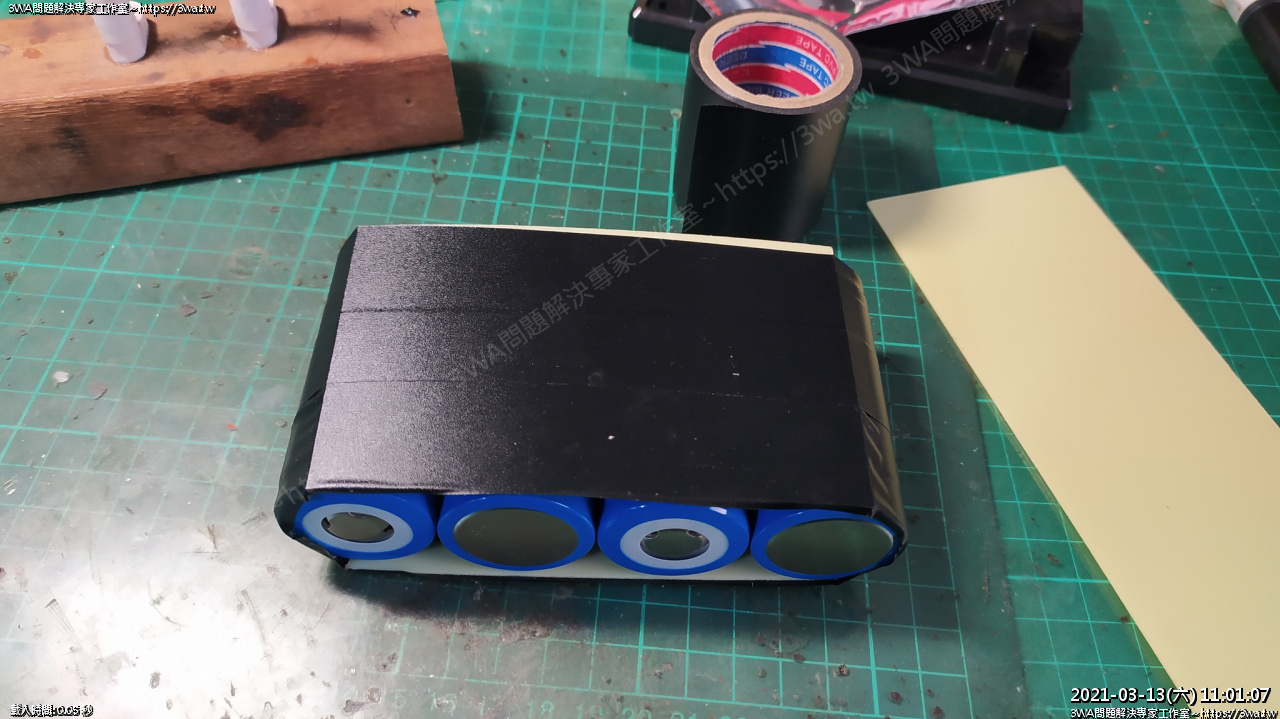

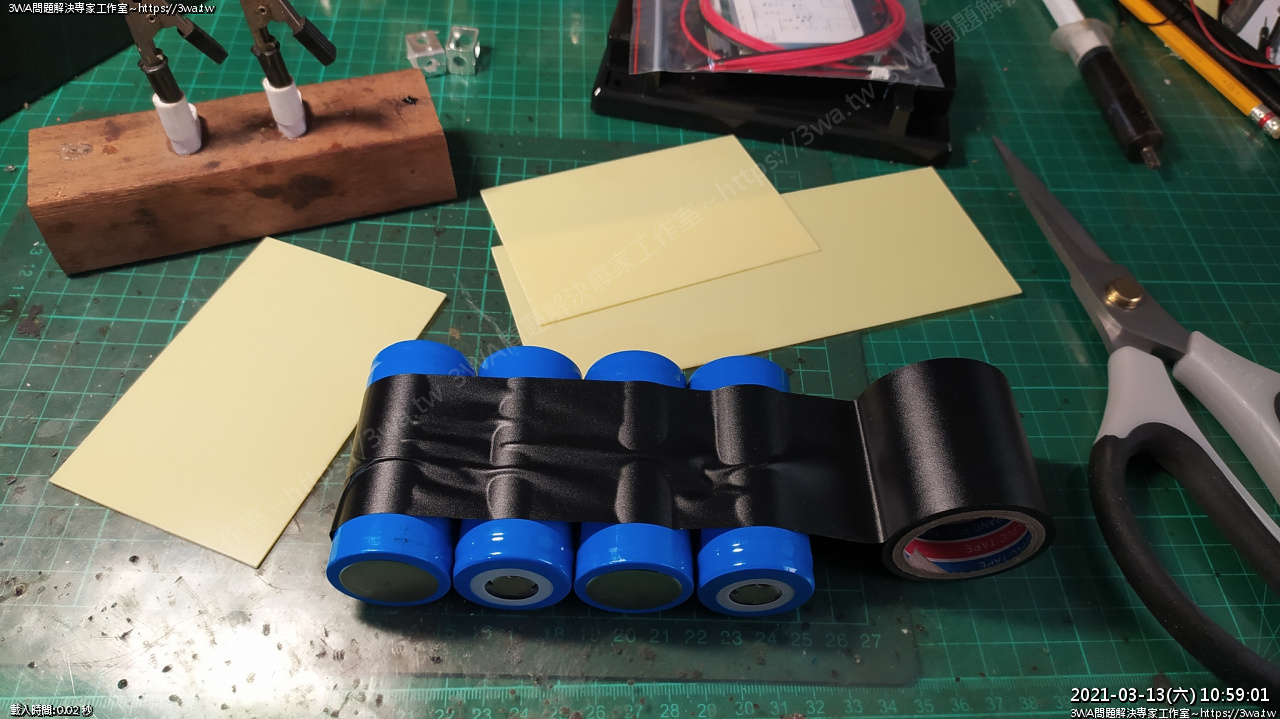

 固定電池



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657084.jpg

 ABS薄板夾起來



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657087.jpg

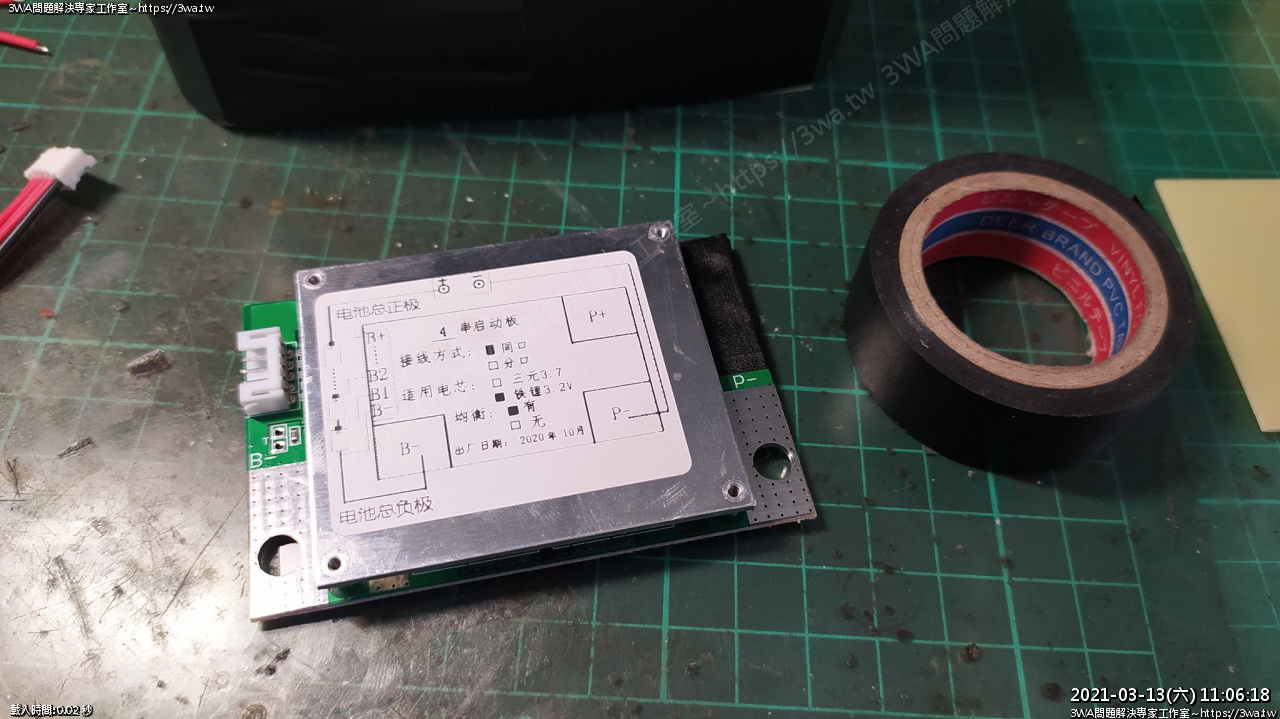

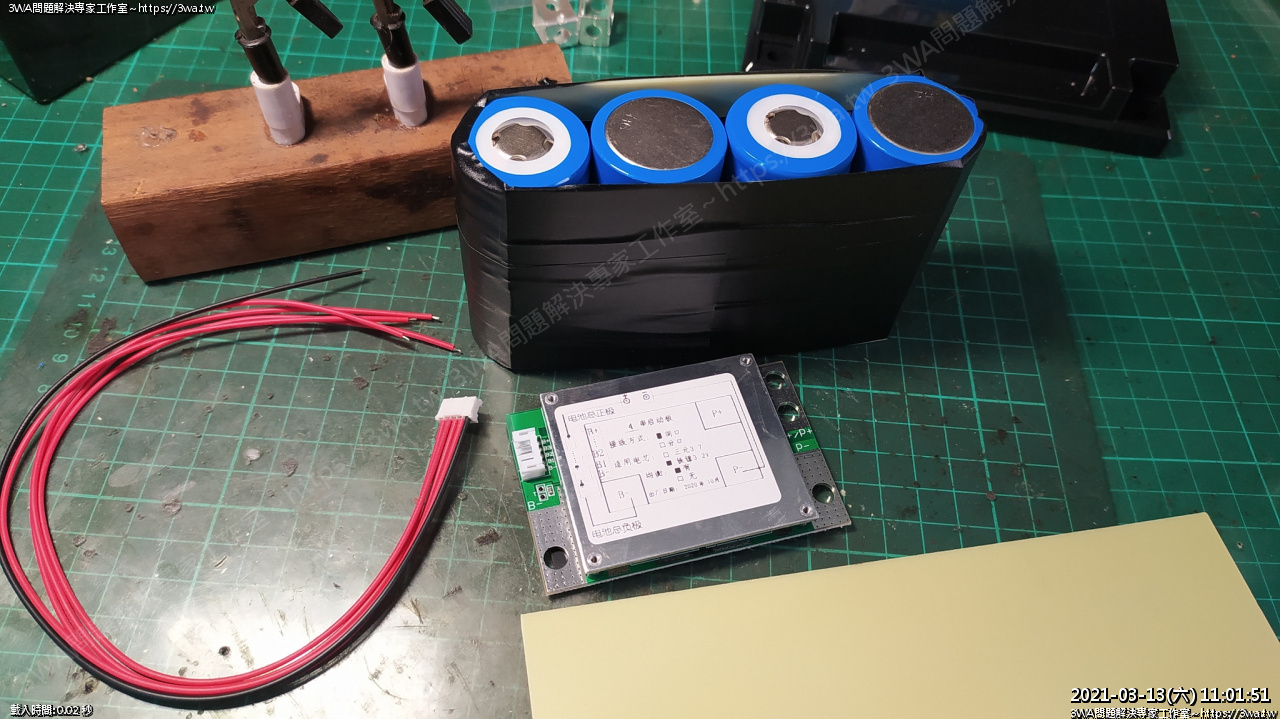

 固定啟動平衡保護板



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657089.jpg

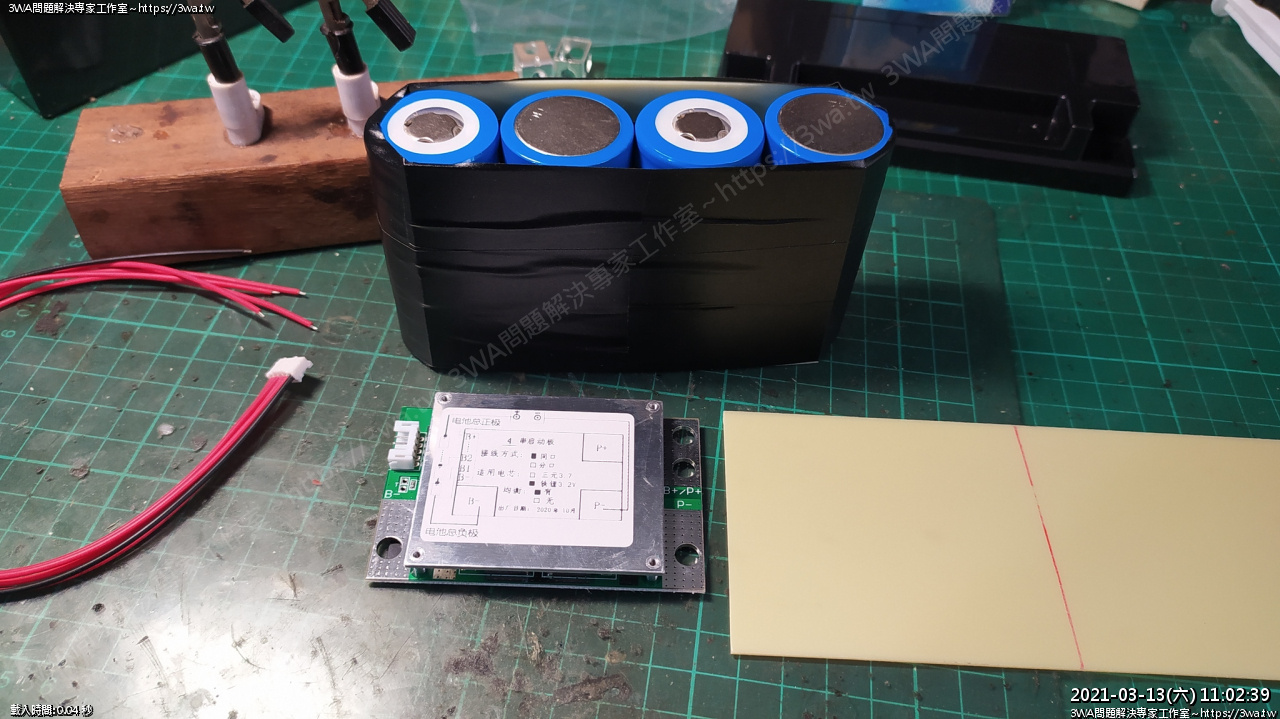

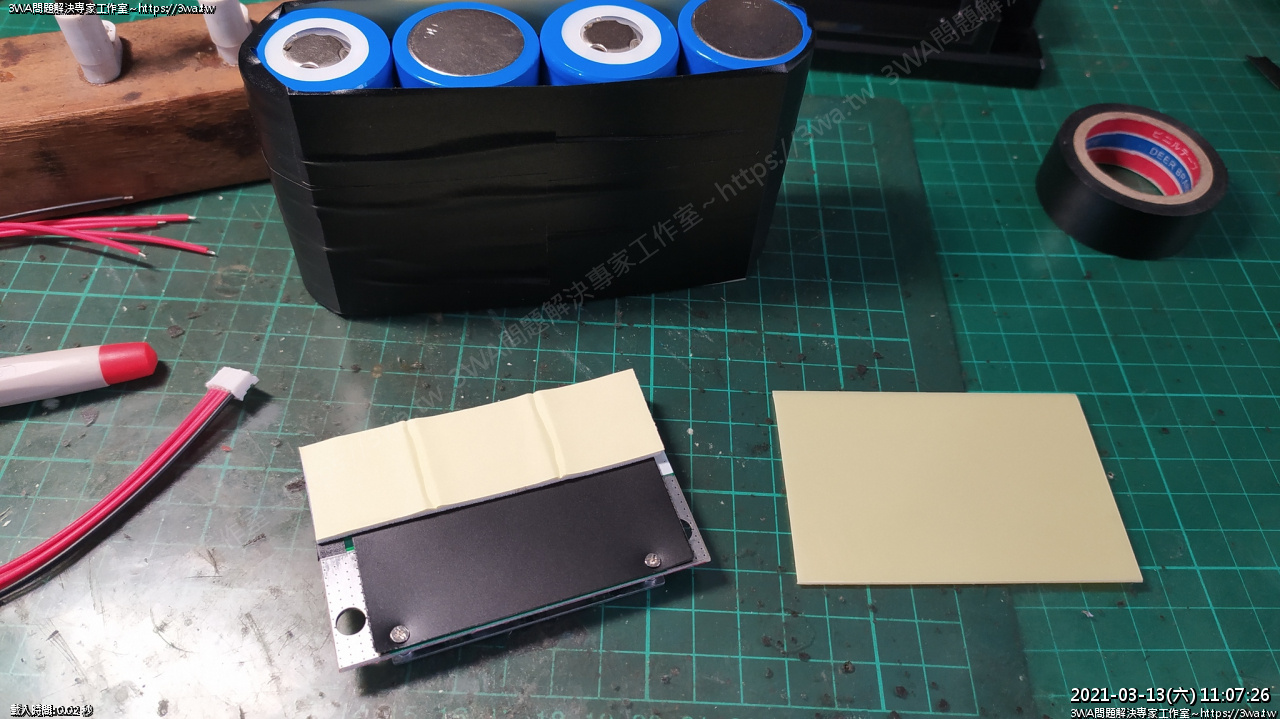

 剪塊ABS



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657091.jpg

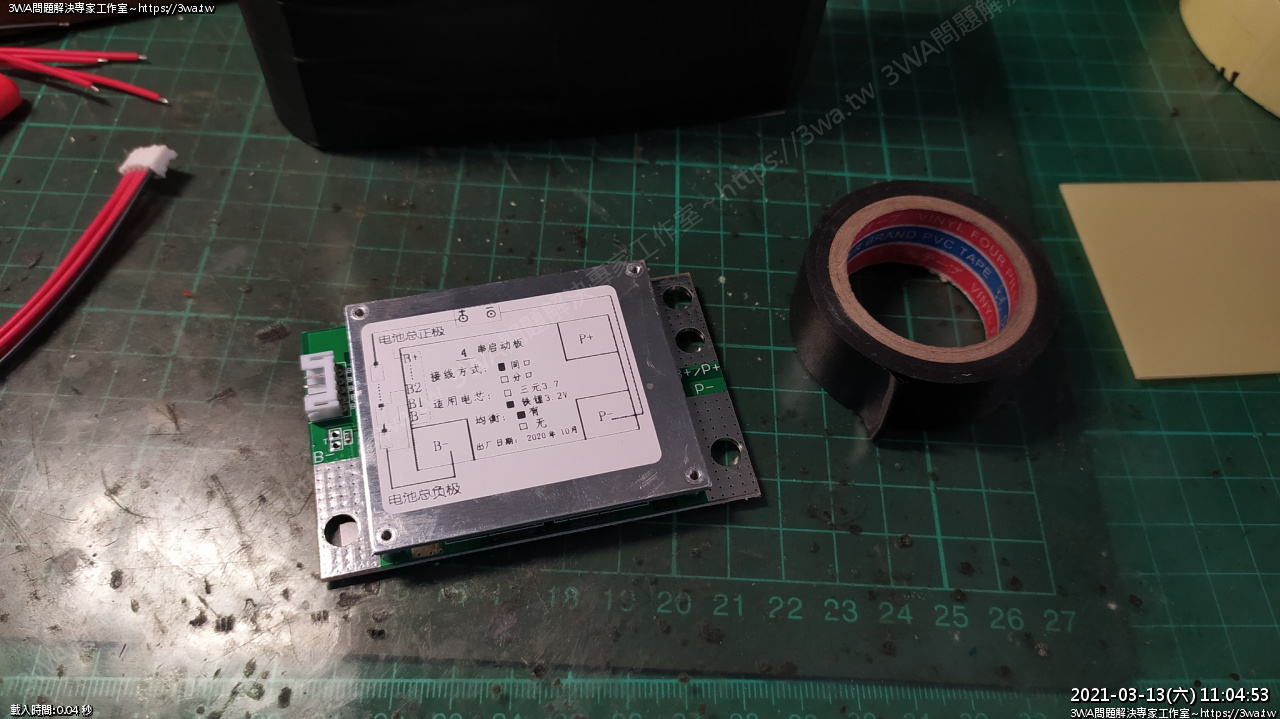

 把右上 P+ 用不到的地方貼起來



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657095.jpg

貼好了,貼個二層



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657097.jpg

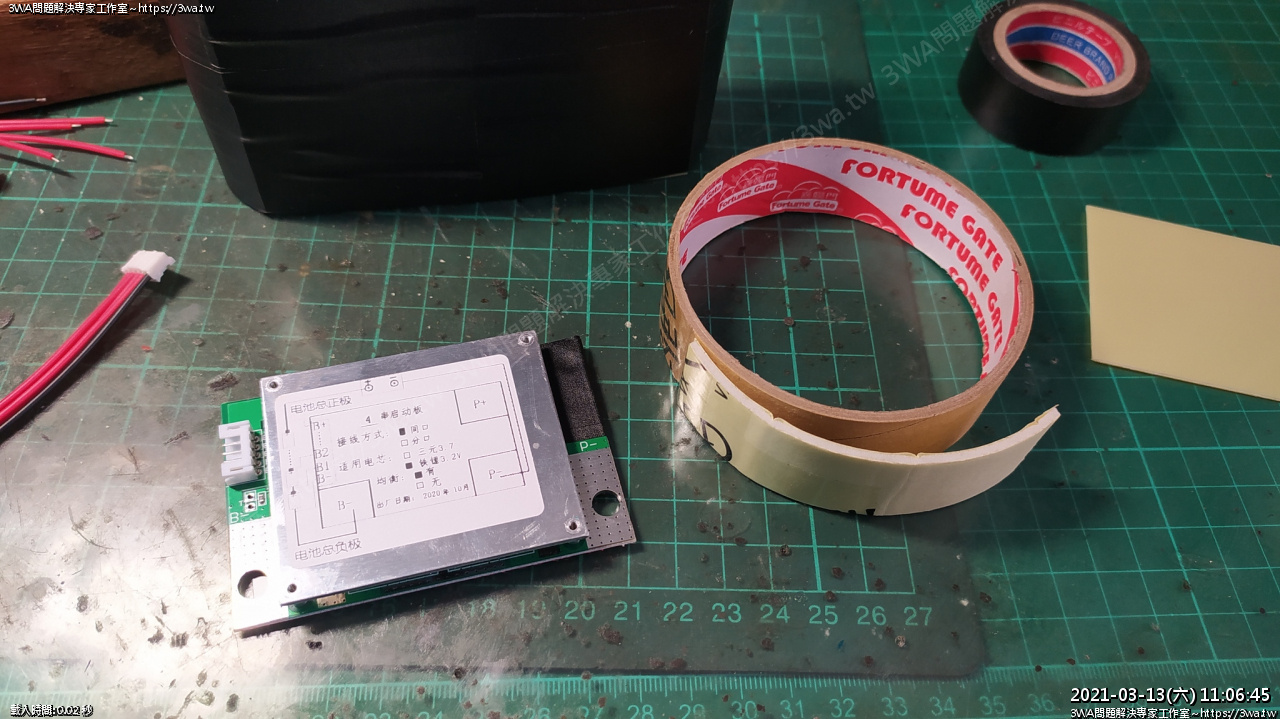

 雙面膠用完了嗎...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657099.jpg

 黏雙面膠



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657112.jpg

 晚上才有空繼續作電池,買了雙面膠回來,黏上了



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657113.jpg

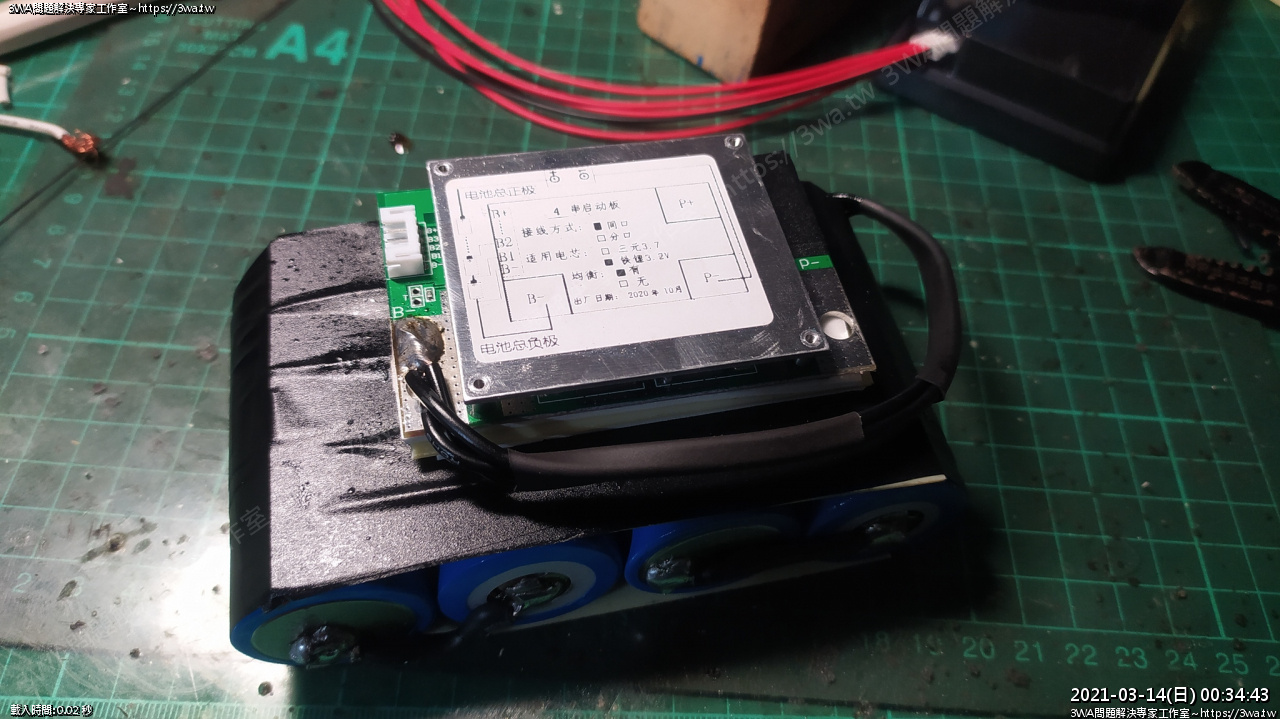

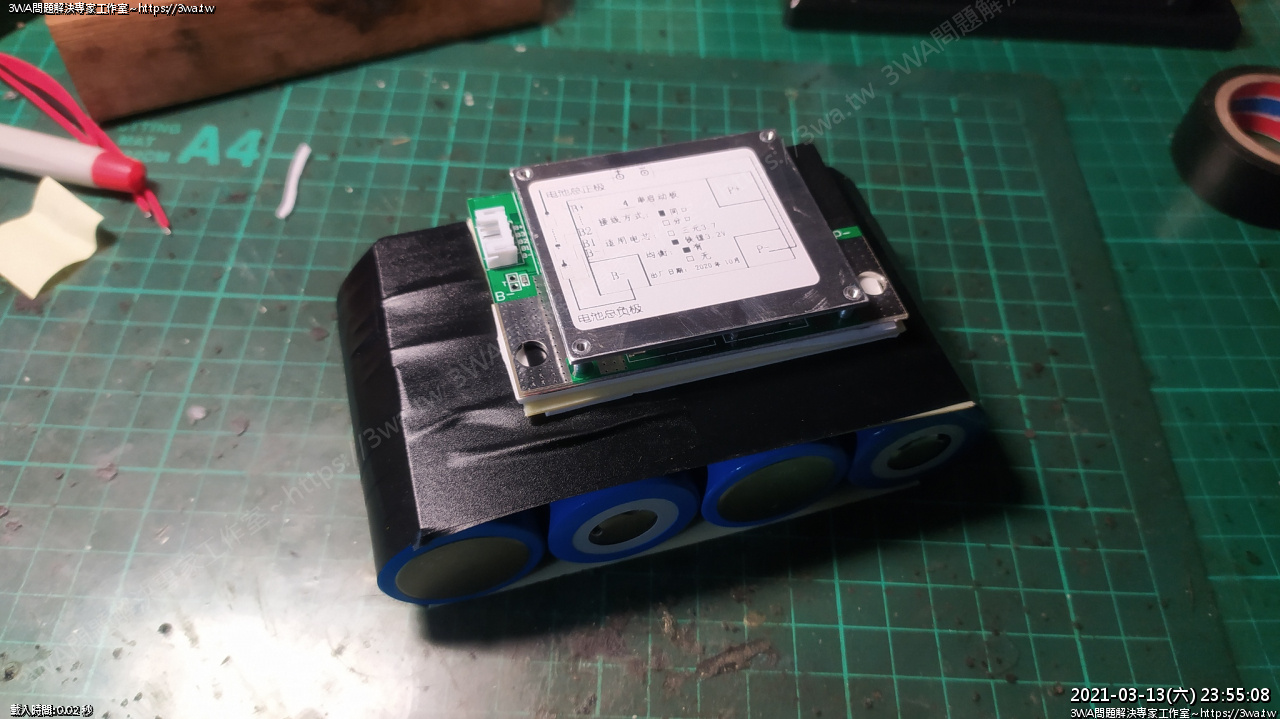

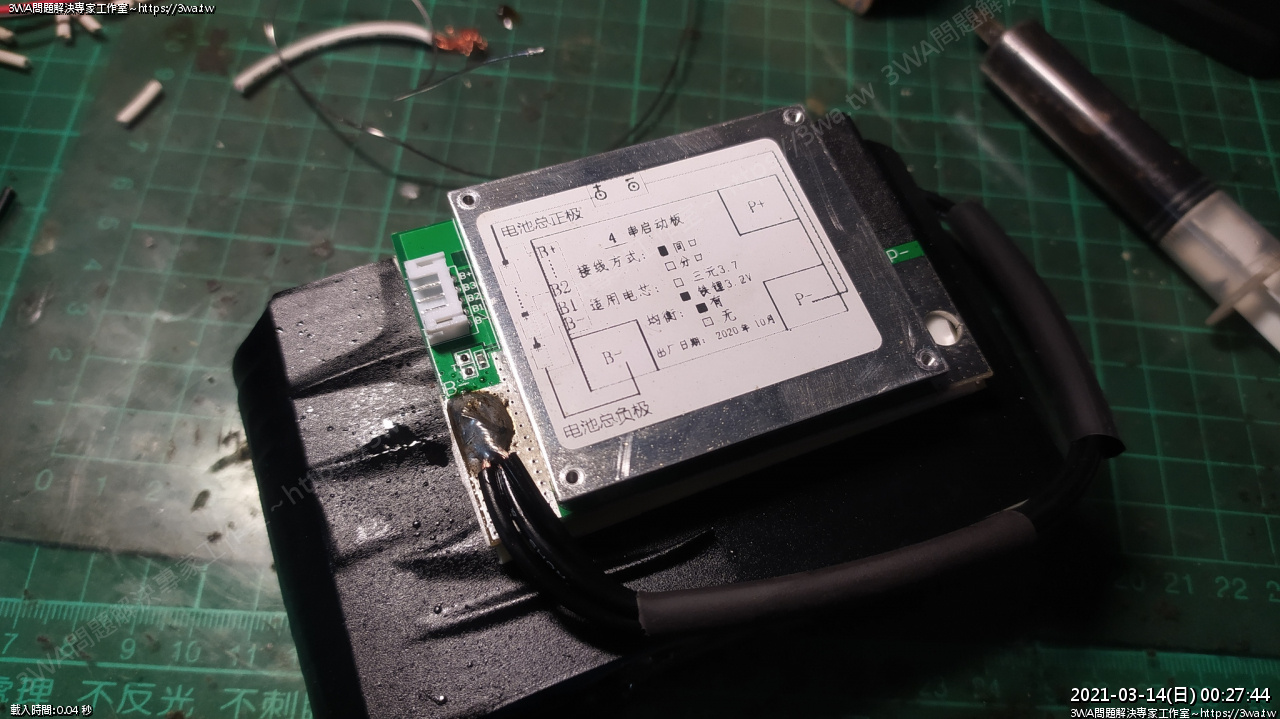

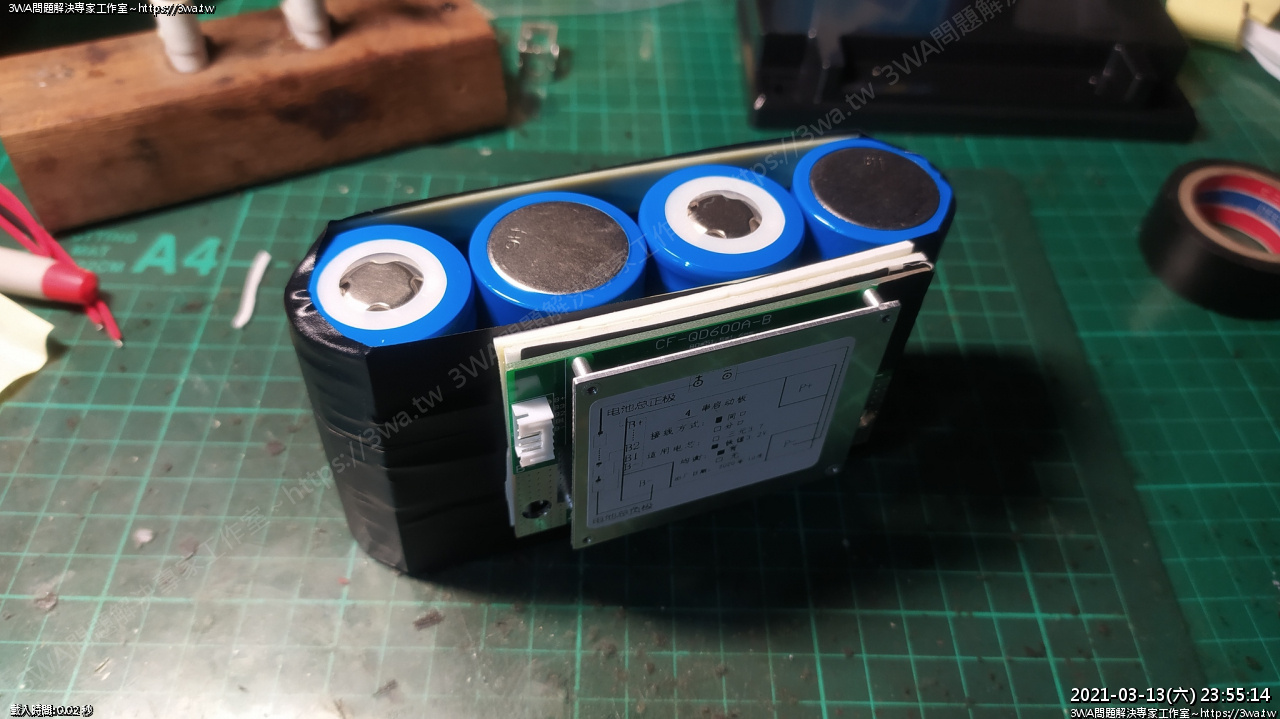

 保護板固定好



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657115.jpg

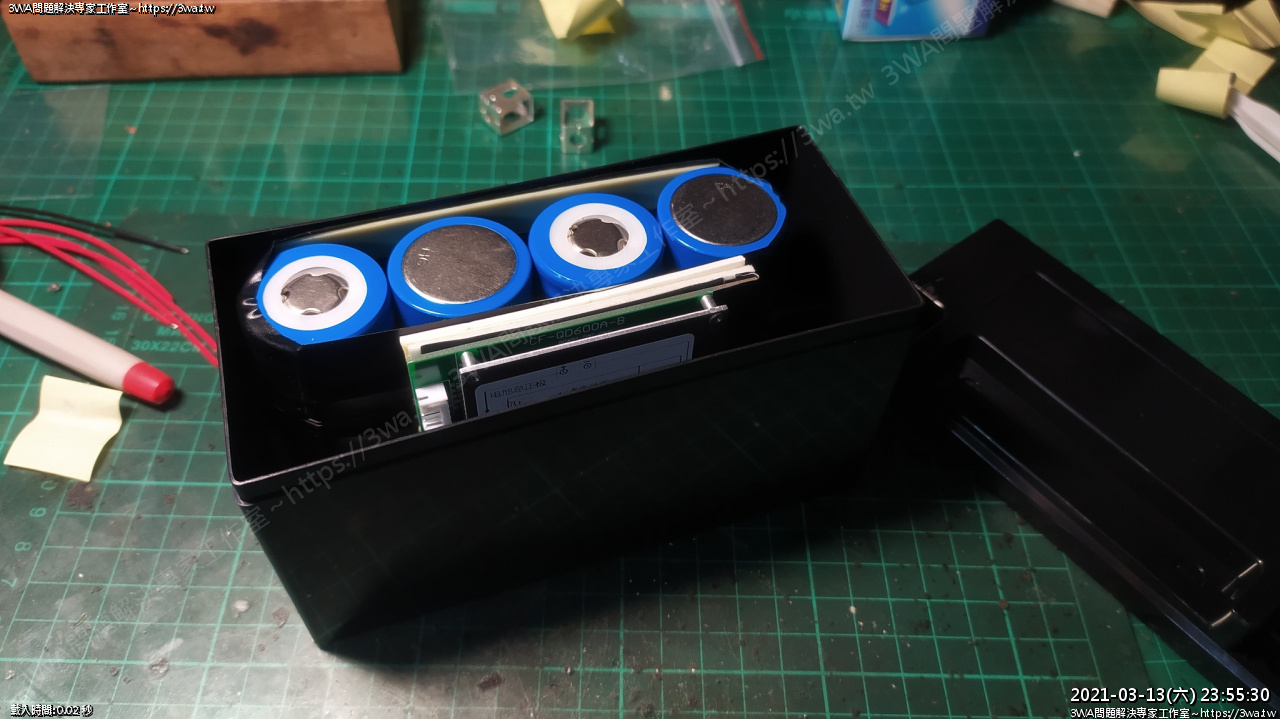

 再試試,還 ok



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657117.jpg

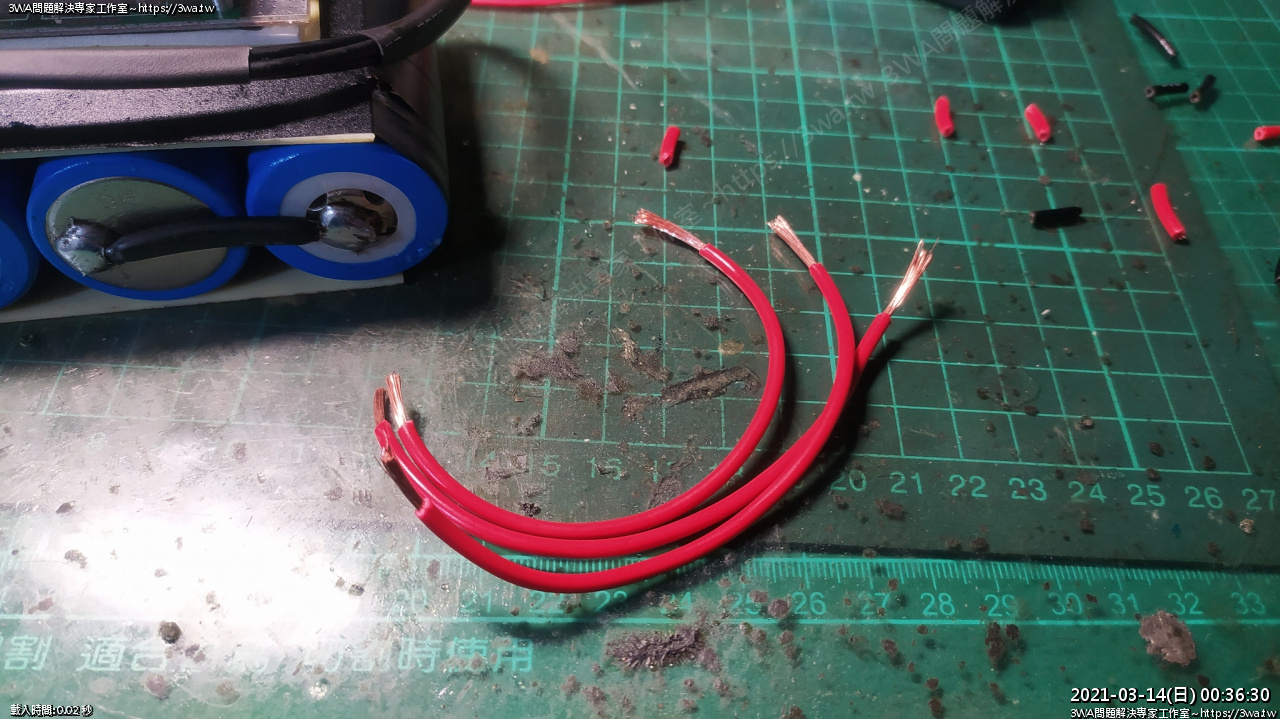

 羽山家裡平常不會備太粗的線,串聯電池就用二條粗電線吧



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657119.jpg

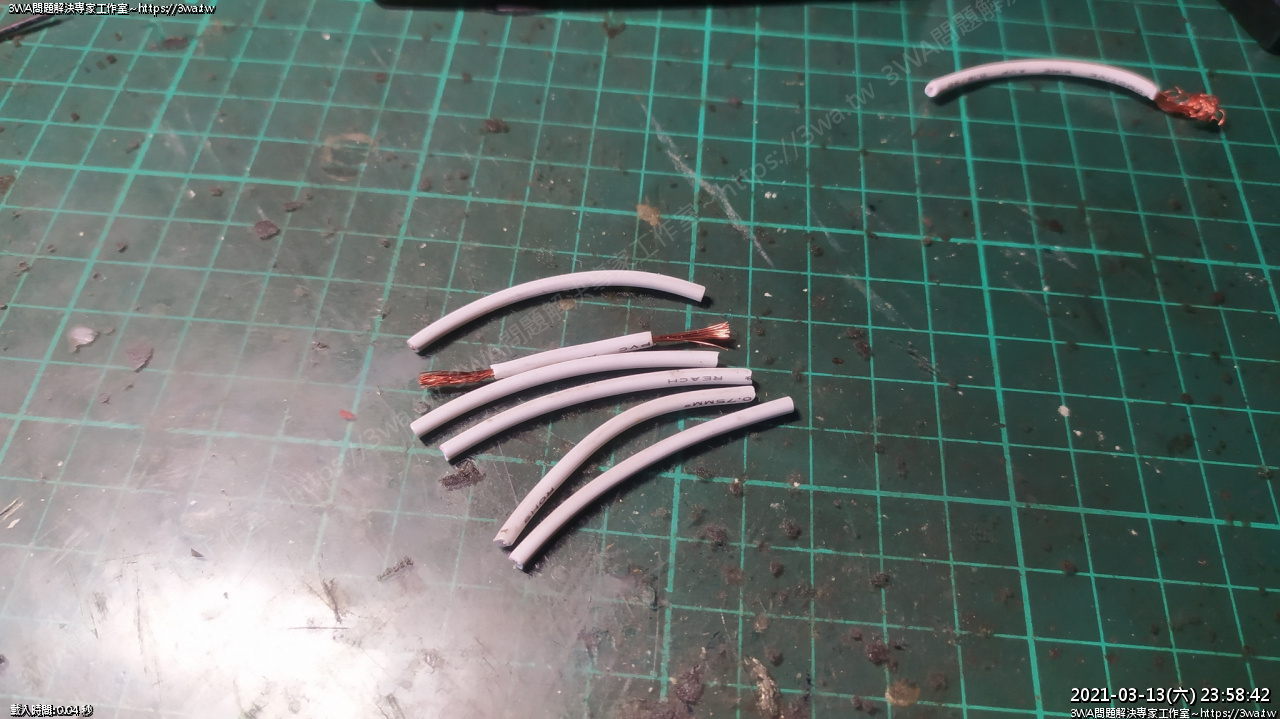

 剪一些



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657120.jpg

 剝線



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657122.jpg

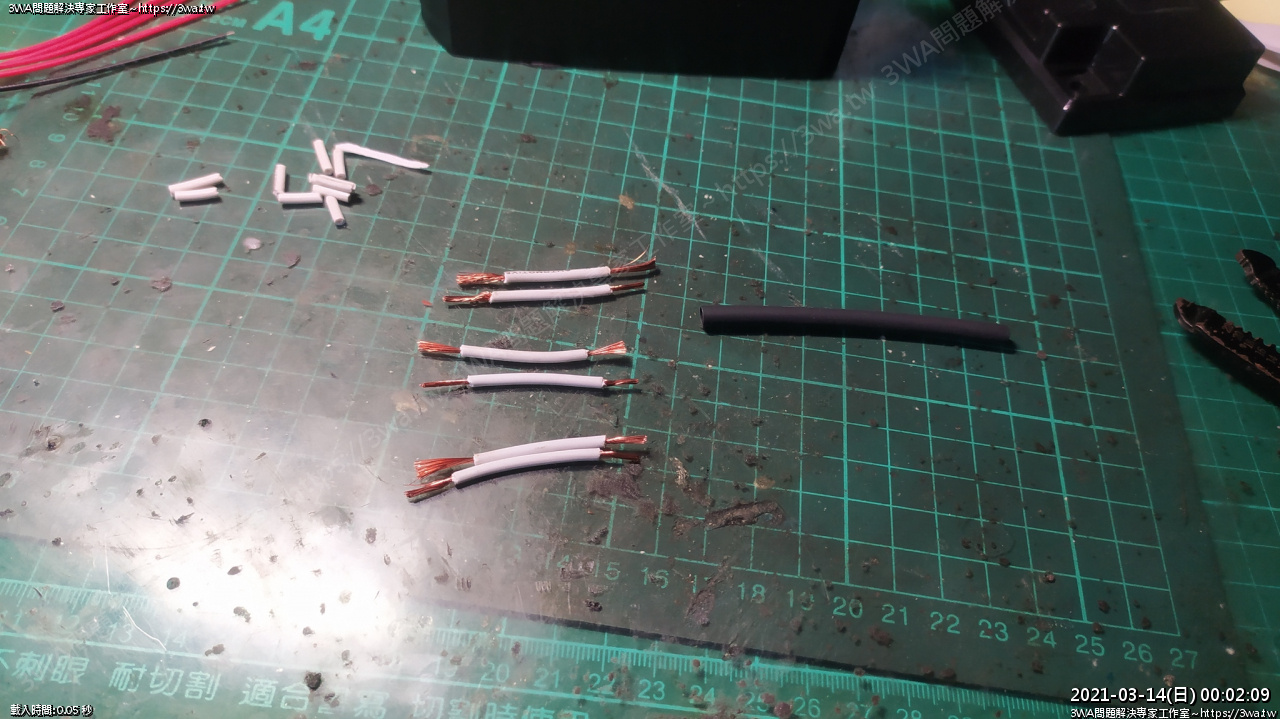

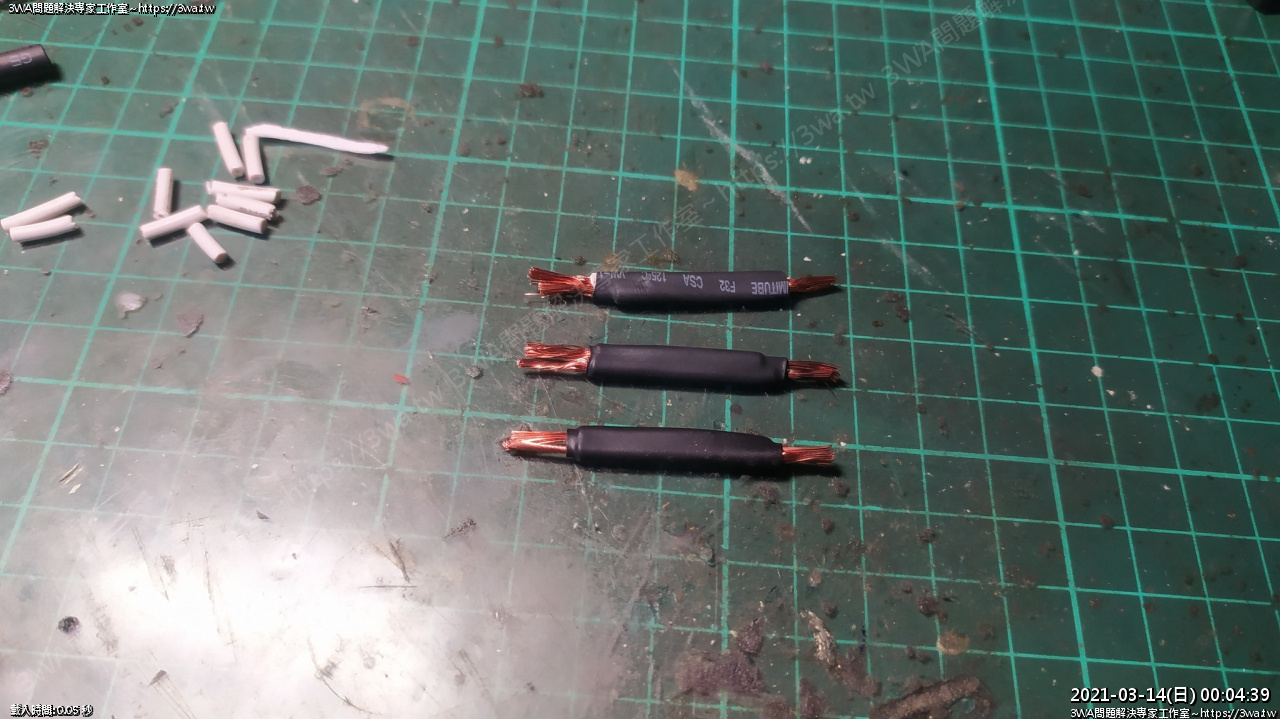

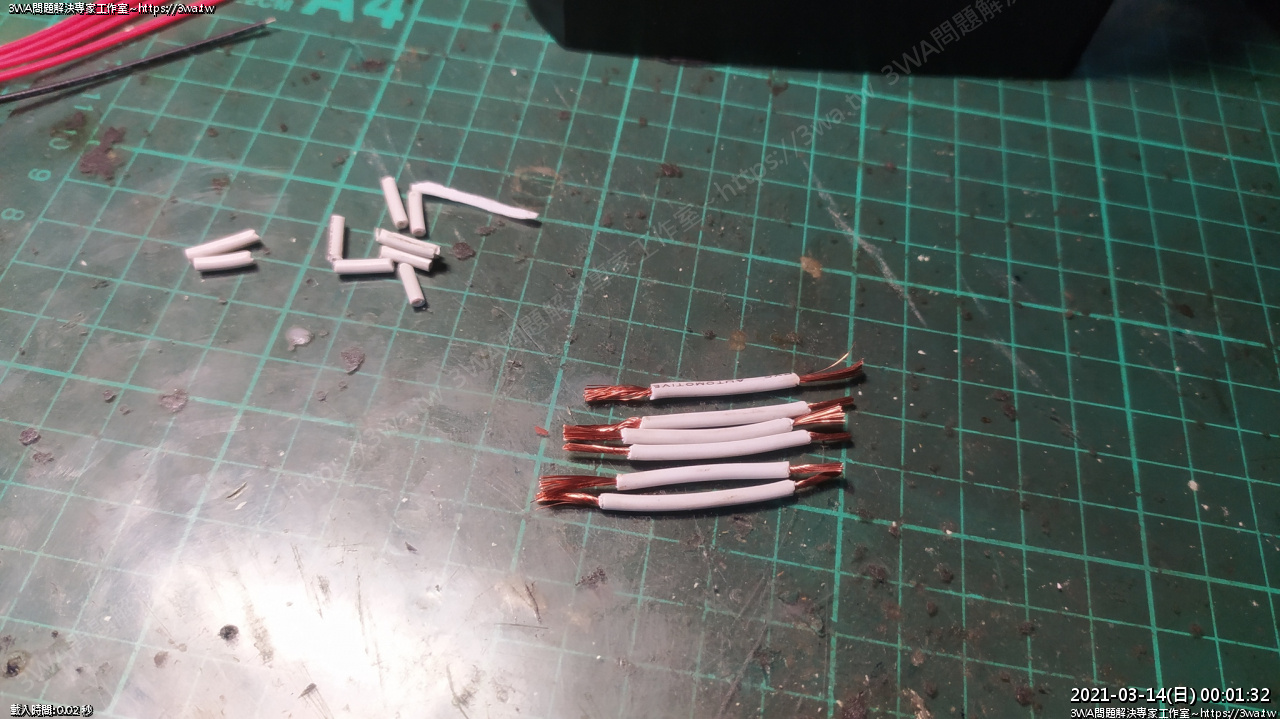

 用熱縮套管合併電線



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657124.jpg

 作好了,線還滿厚實的,跑大電流應該是沒什麼大問題



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657127.jpg

 助焊



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657129.jpg

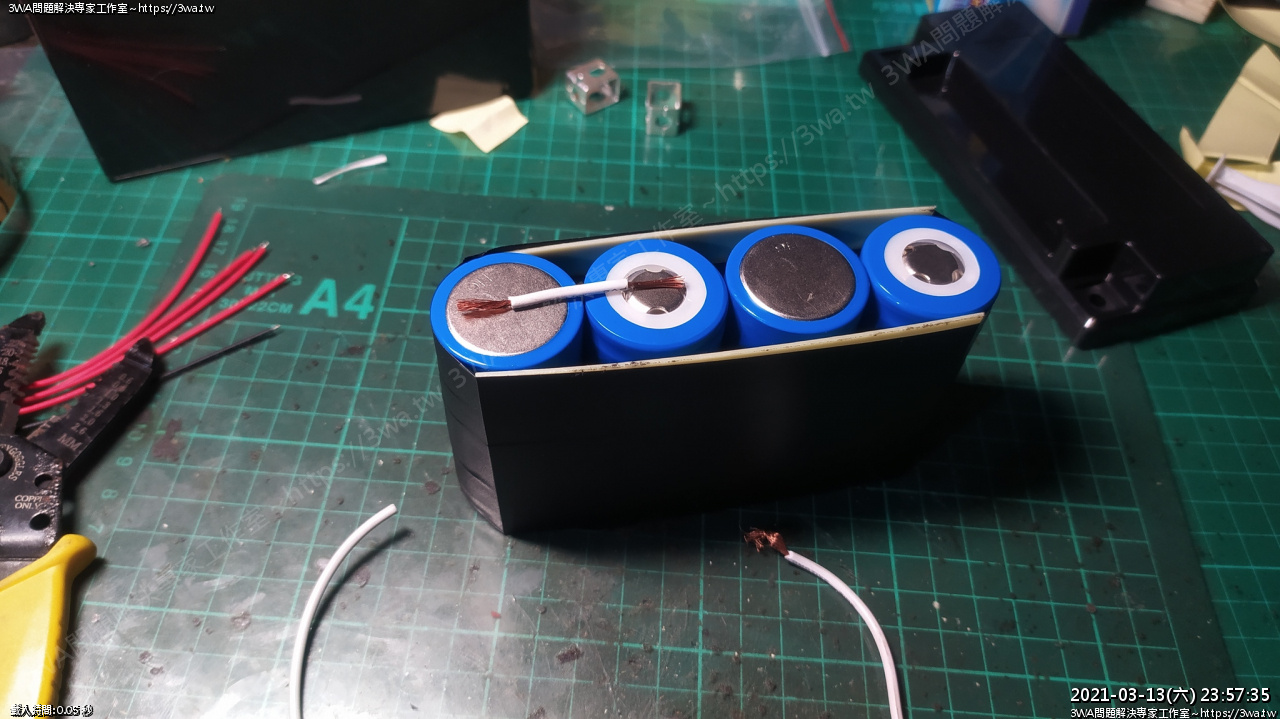

 焊接



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657130.jpg

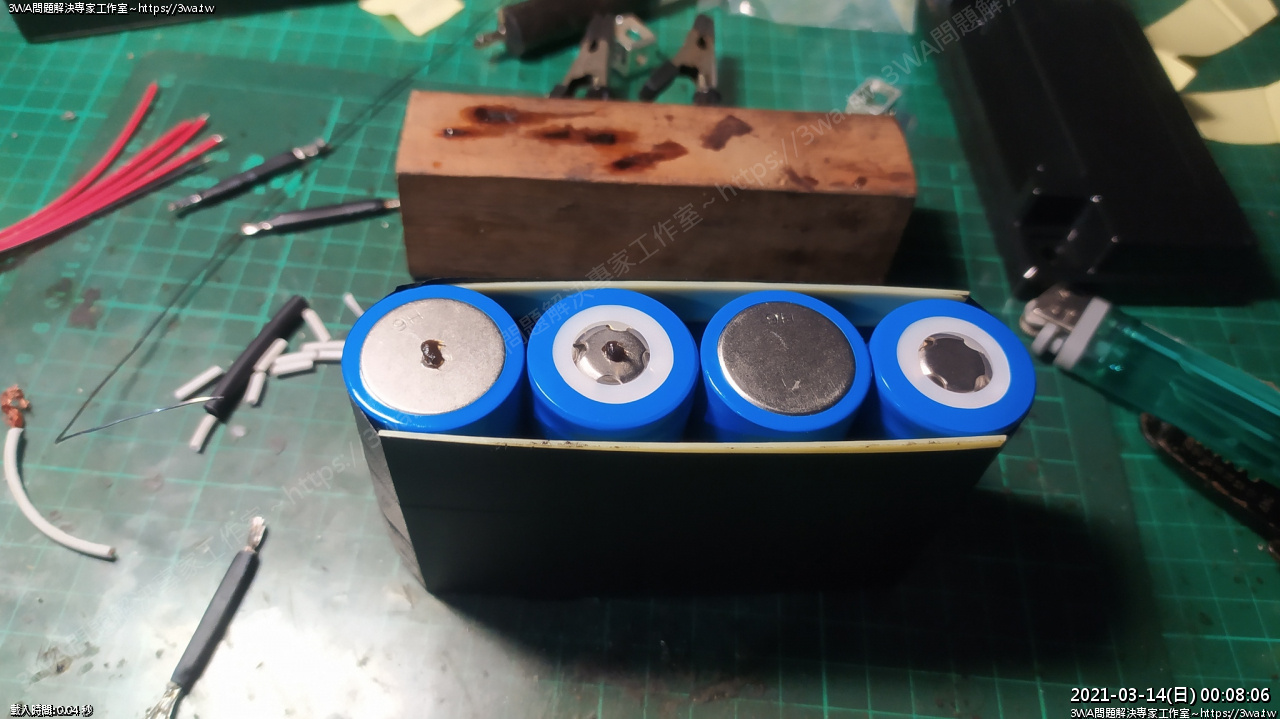

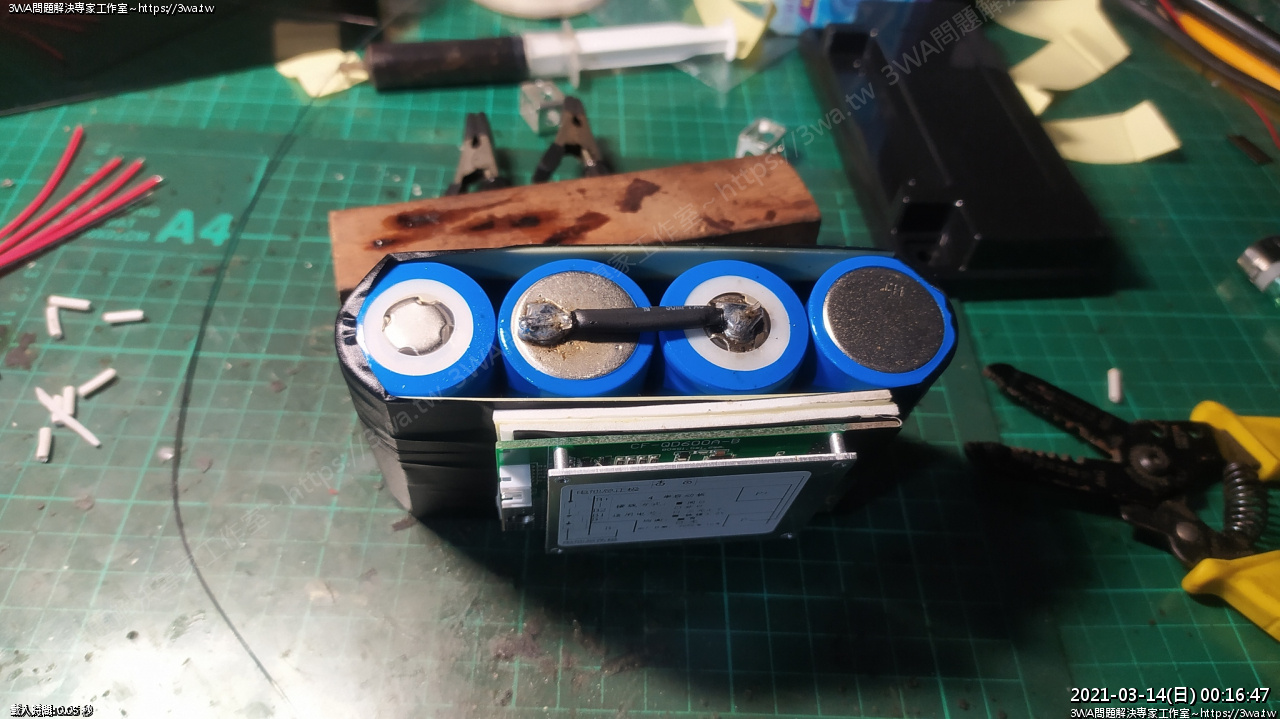

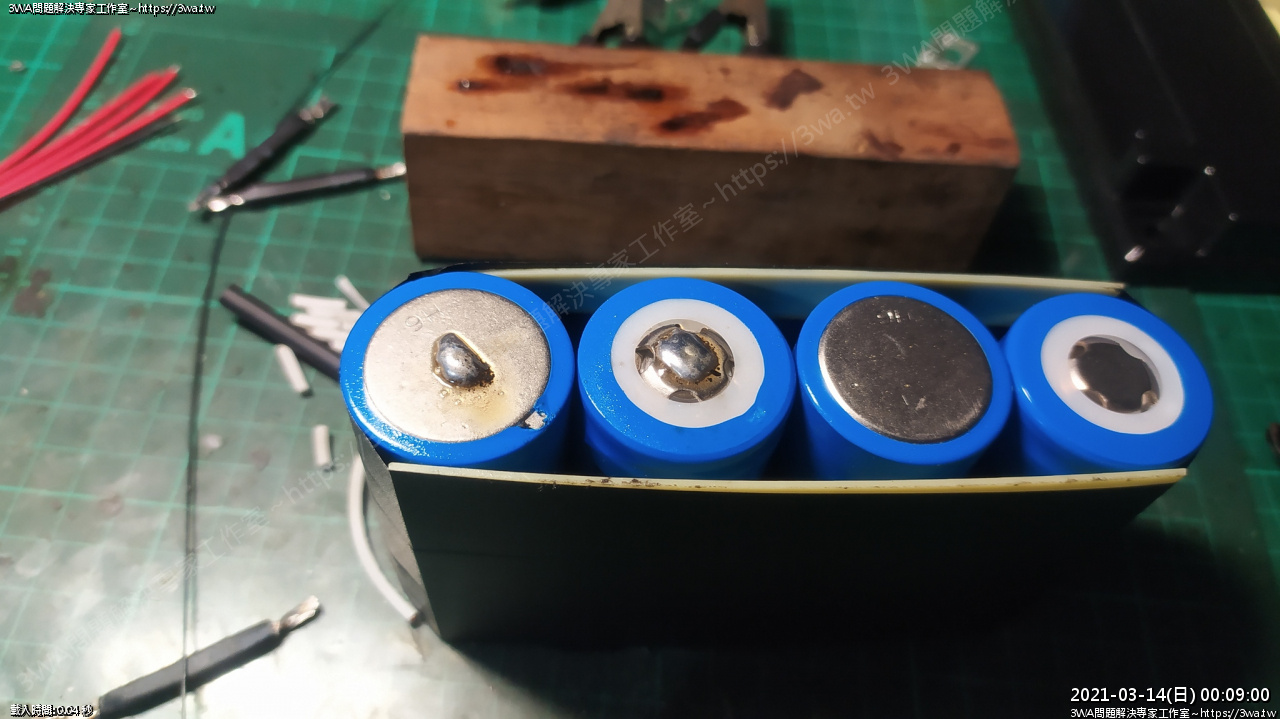

焊接電池成串聯



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657132.jpg

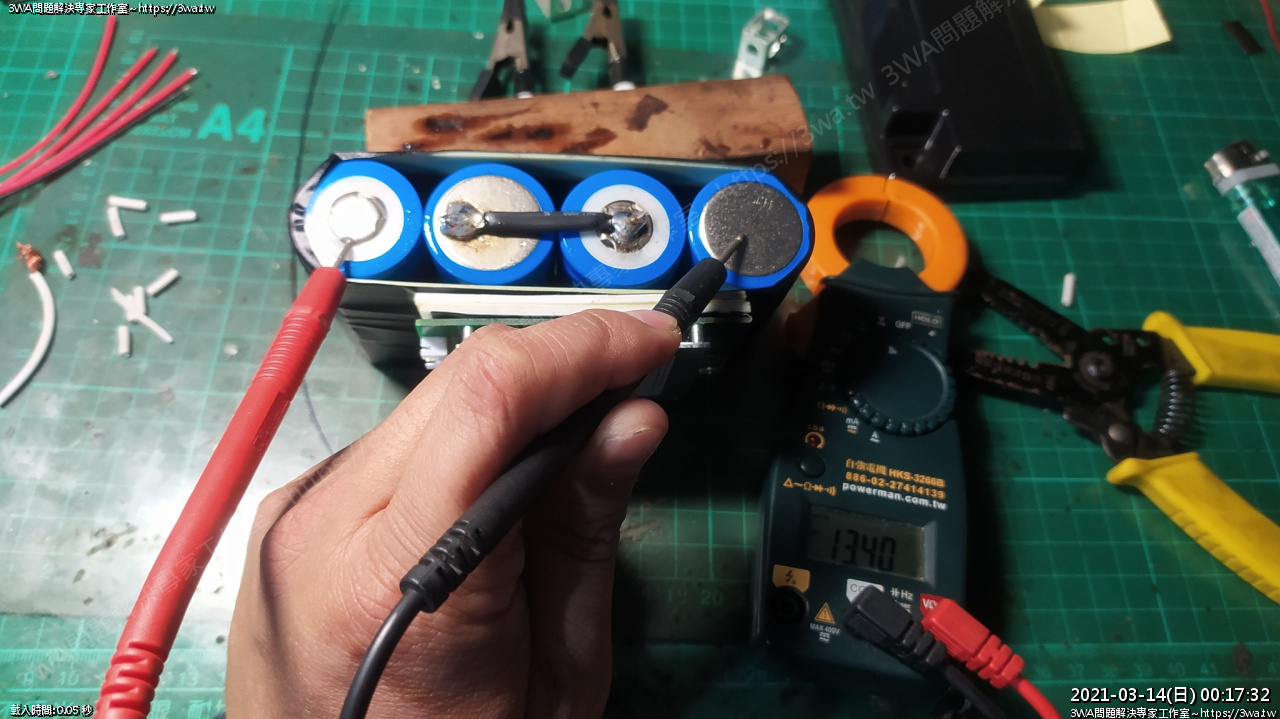

 焊點相當牢、堅固,合併後電壓 13.4V



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657136.jpg

 接下來作負極線



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657137.jpg

 左下的B-就接到串聯電池的負極



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657139.jpg

 用三條,焊好拉過去



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657141.jpg

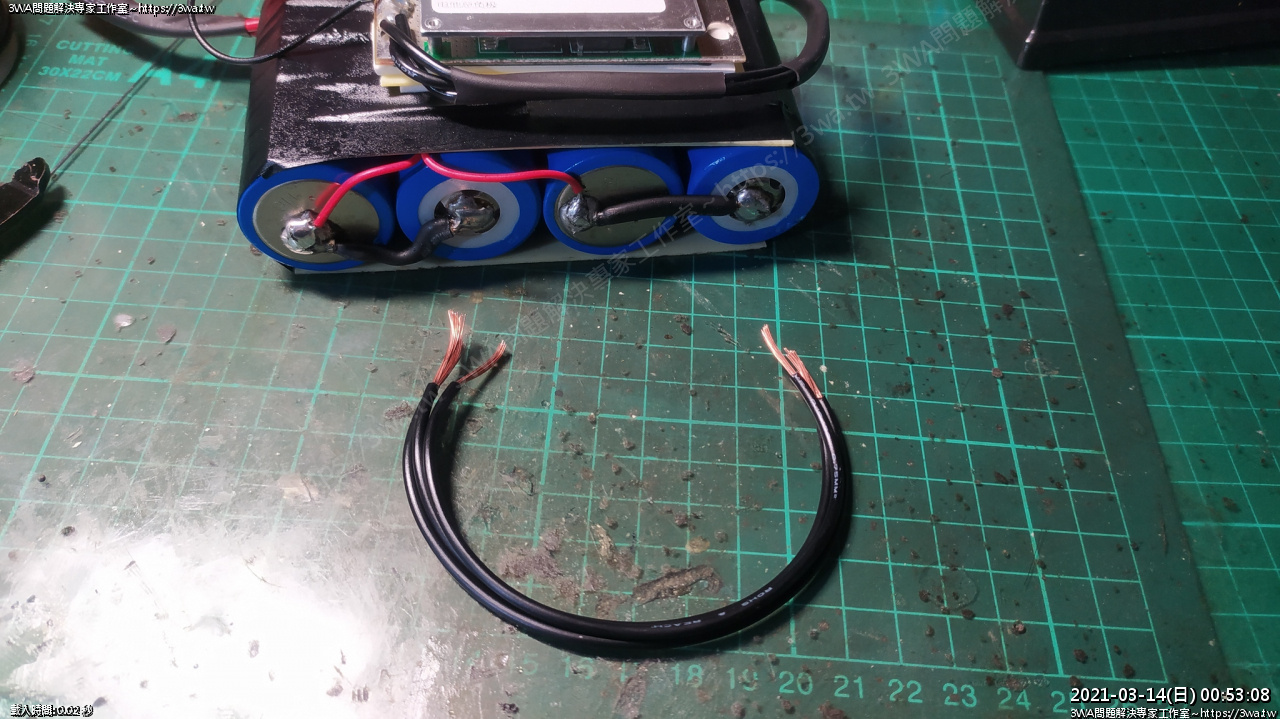

 正極也用三條粗線合體



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657143.jpg

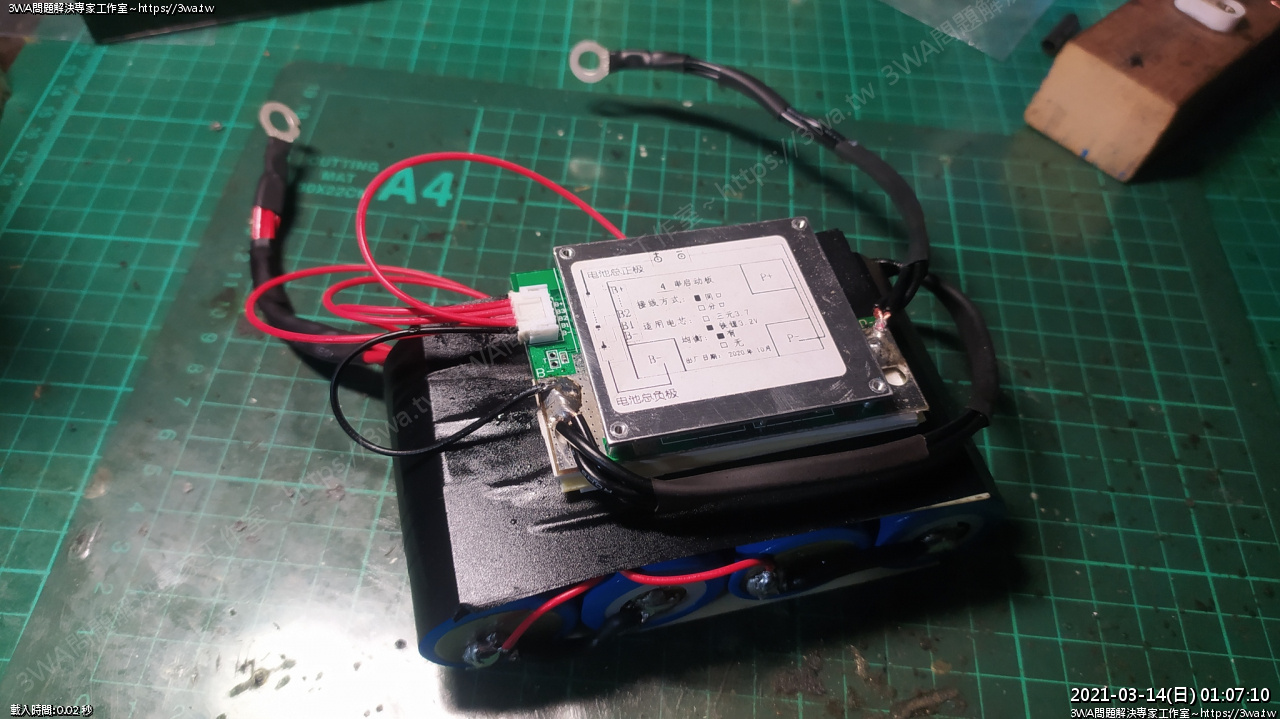

 順手把平衡線接一接,從上至下

B+ → 接電池正極 (左上1)
B1 → 左邊第一顆電池負極 (左下1)
B2 → 左邊第二顆電池負極 (左上2)
B3 → 左邊第三顆電池負極 (右下2)
黑 → 左邊第四顆電池負極 (右上1)



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657146.jpg

 作負極輸出線,三條合體



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657148.jpg

 從保護板右下的 P- 拉出去



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657150.jpg

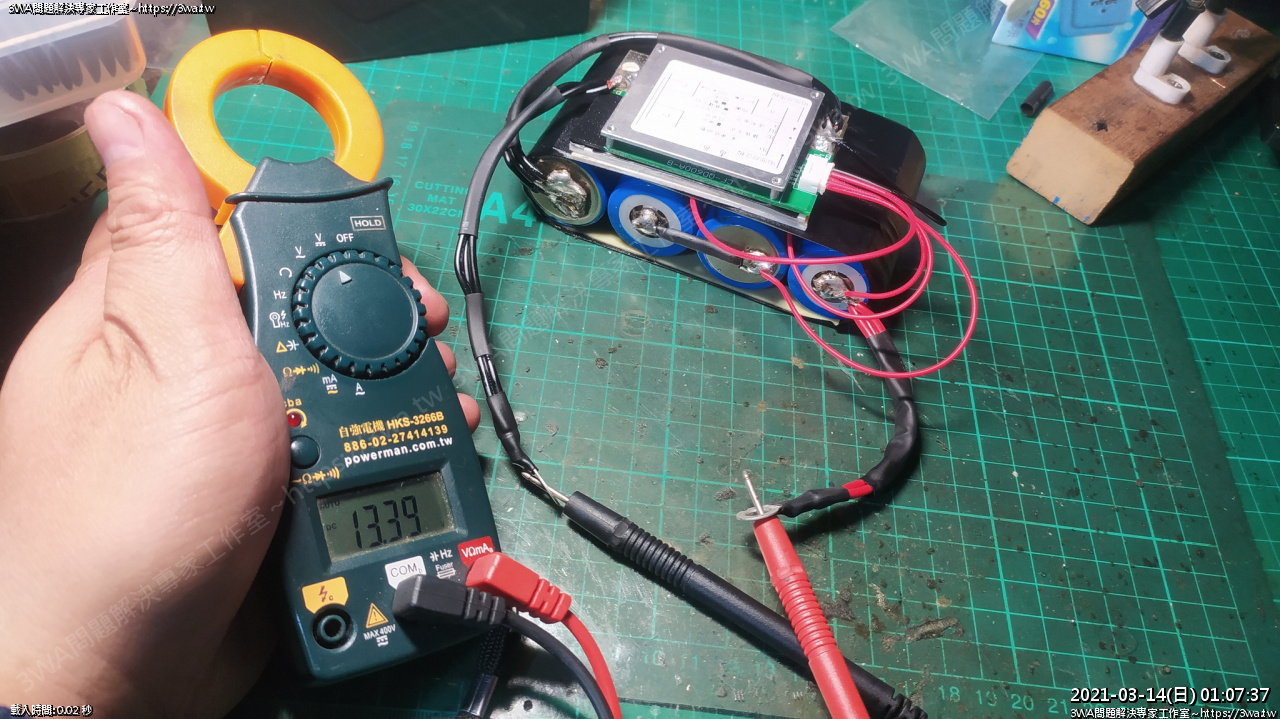

 測試看看 13.39 V 相當好



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657152.jpg

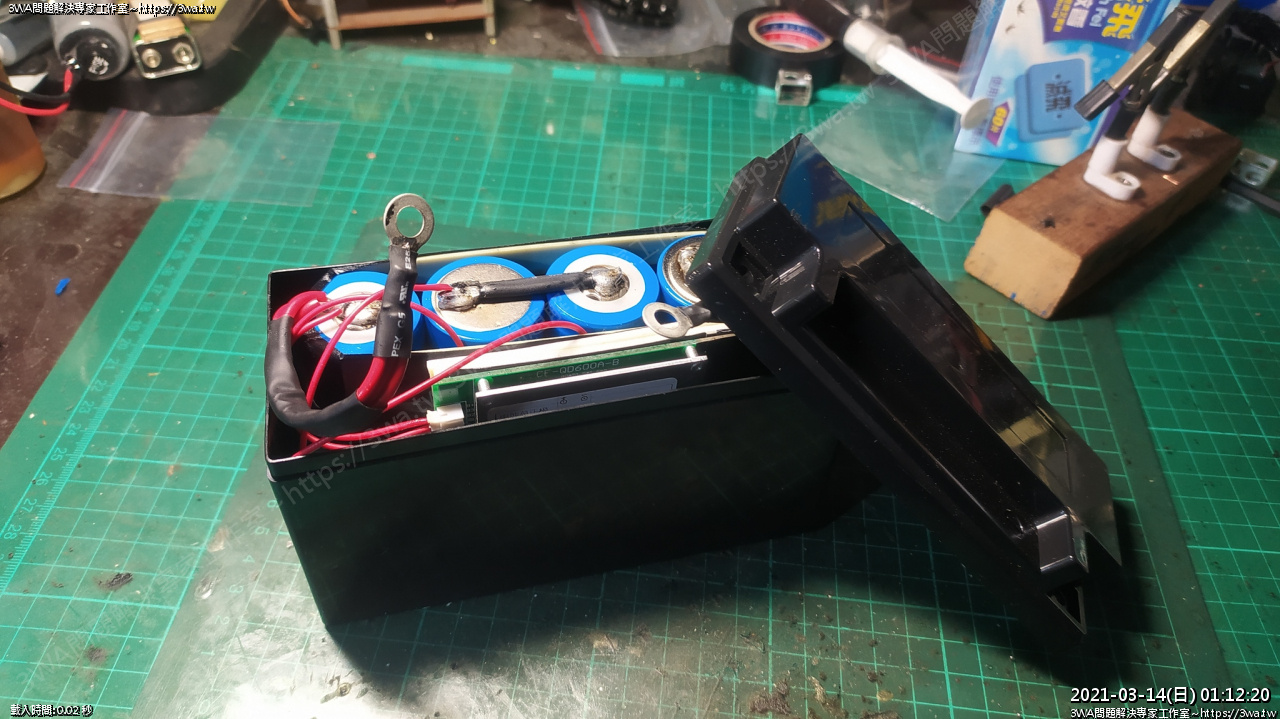

 測試看看蓋蓋子



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657153.jpg

 拿出M5螺絲、之前 NSR 作左右翼板用剩的防火隔音布



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657155.jpg

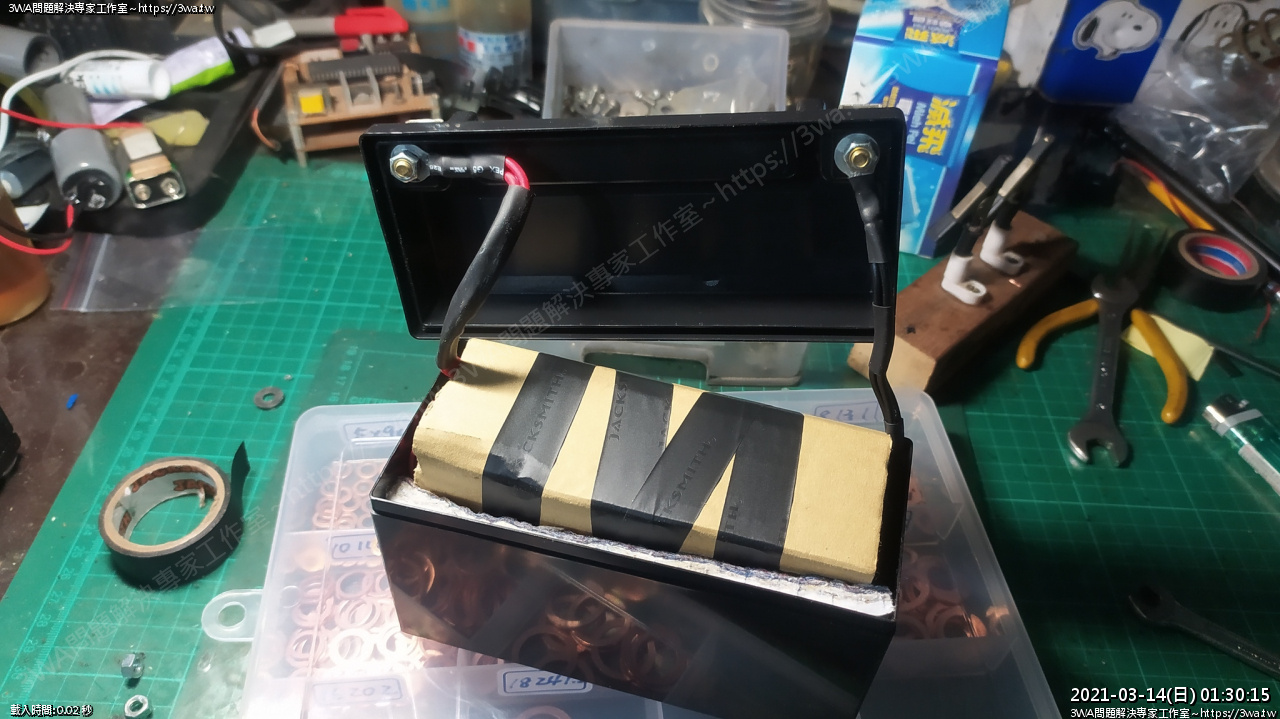

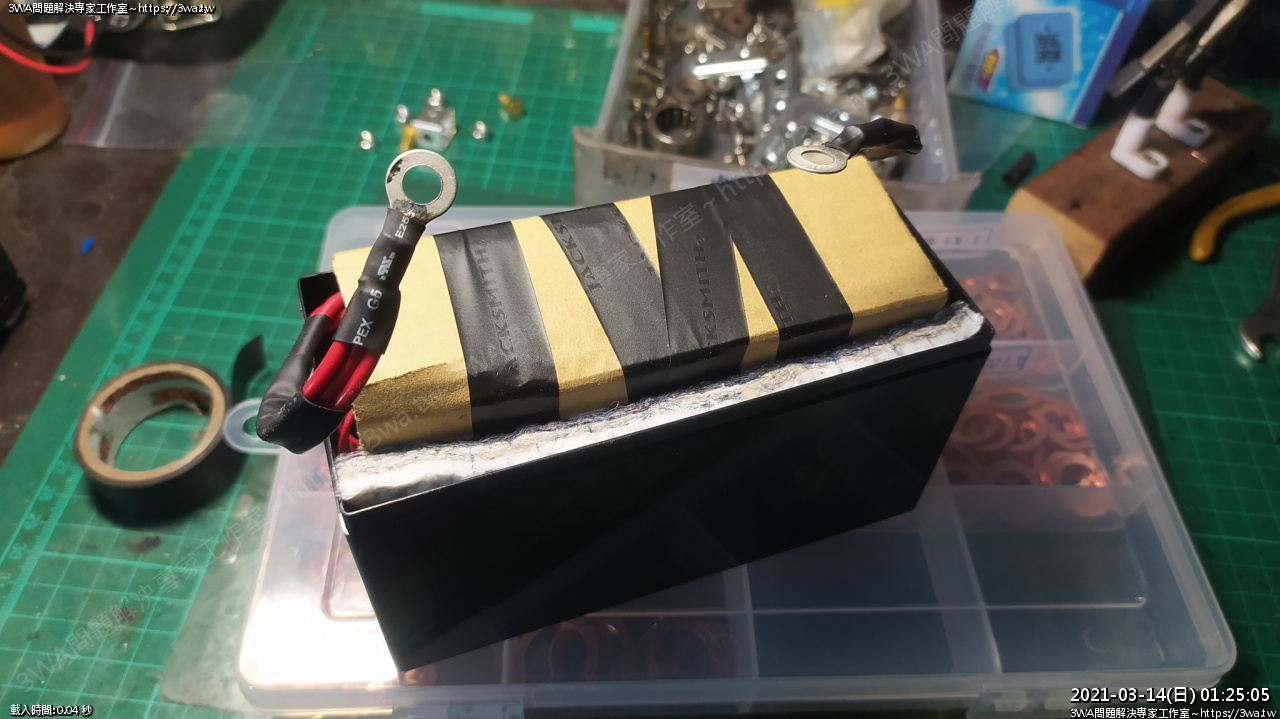

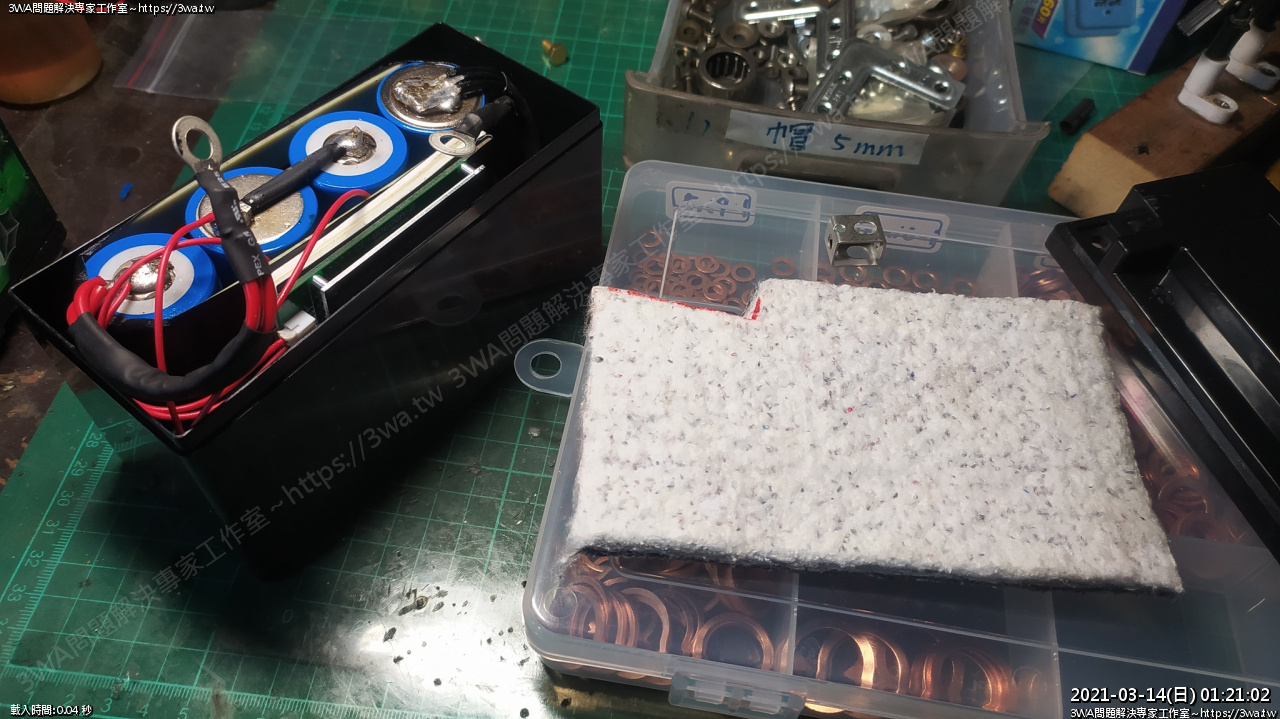

 把電池封好,前後、下面墊一些防火布,最後發現其實塞一塞也沒剩多少空間...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657157.jpg

 這組電池盒最爛的設計就是上面的銅頭…很難用

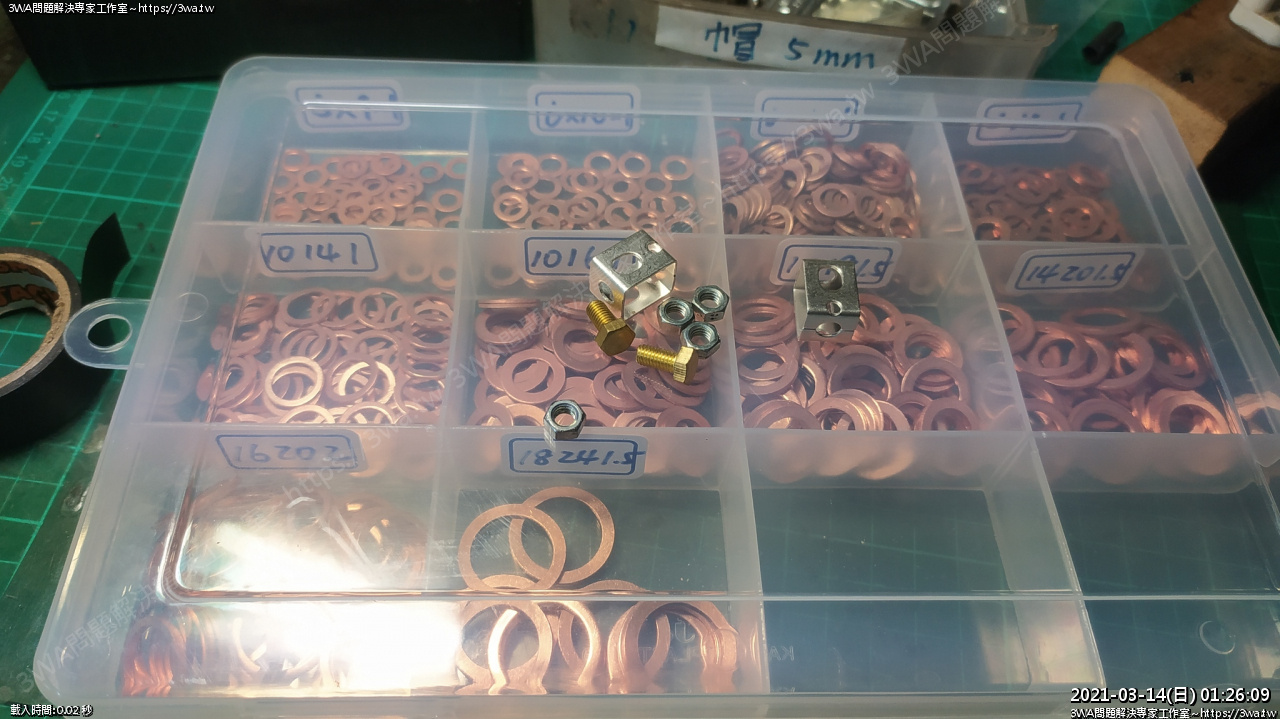

還好手邊有些銅華司、銅螺絲、螺帽



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657158.jpg

 螺絲穿過去,正、負極鎖上,還好還有留一些空間跑粗電線



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657160.jpg

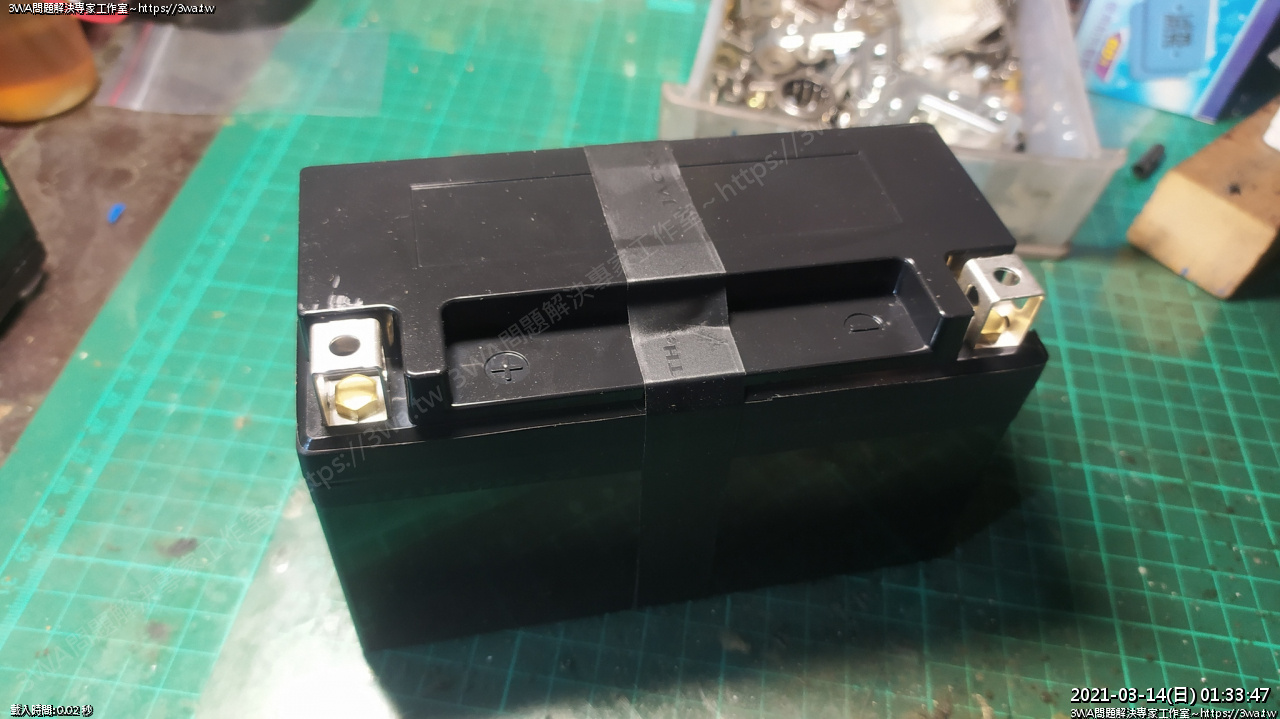

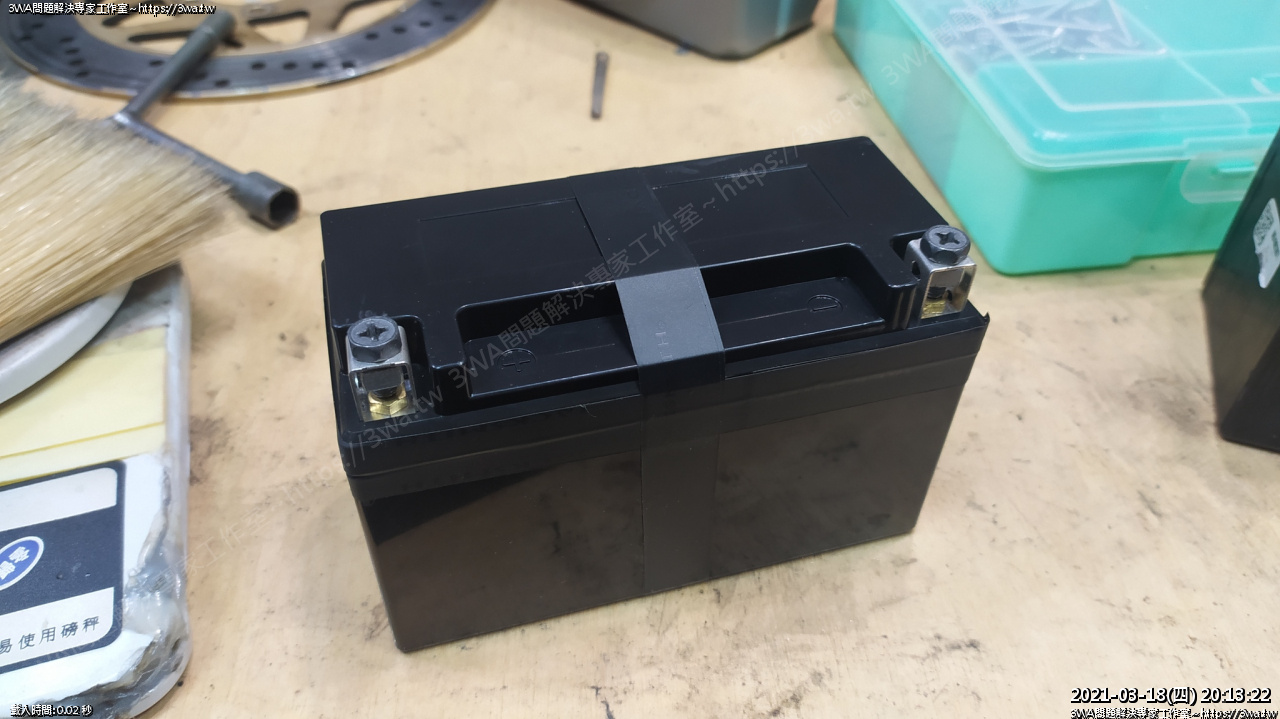

 線整理好,蓋上蓋子~~~



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657162.jpg

 接縫用膠帶包住



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657163.jpg

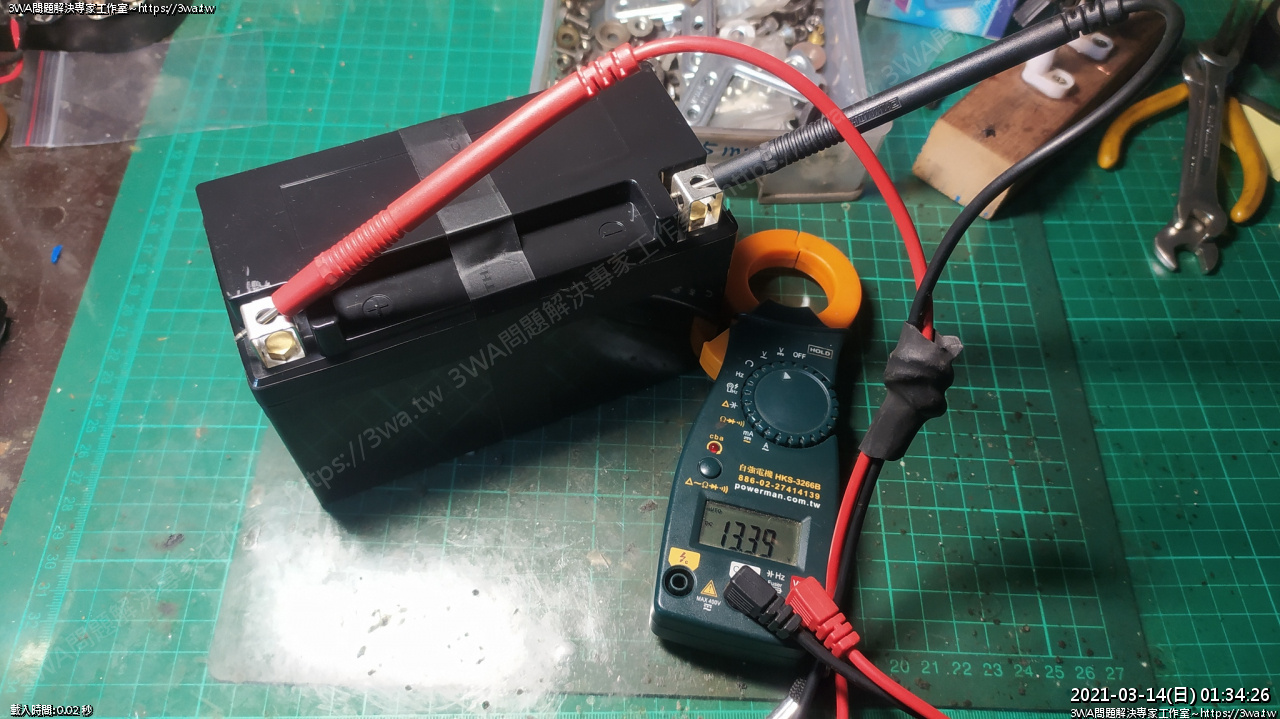

 測試電壓,13.39V



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657165.jpg

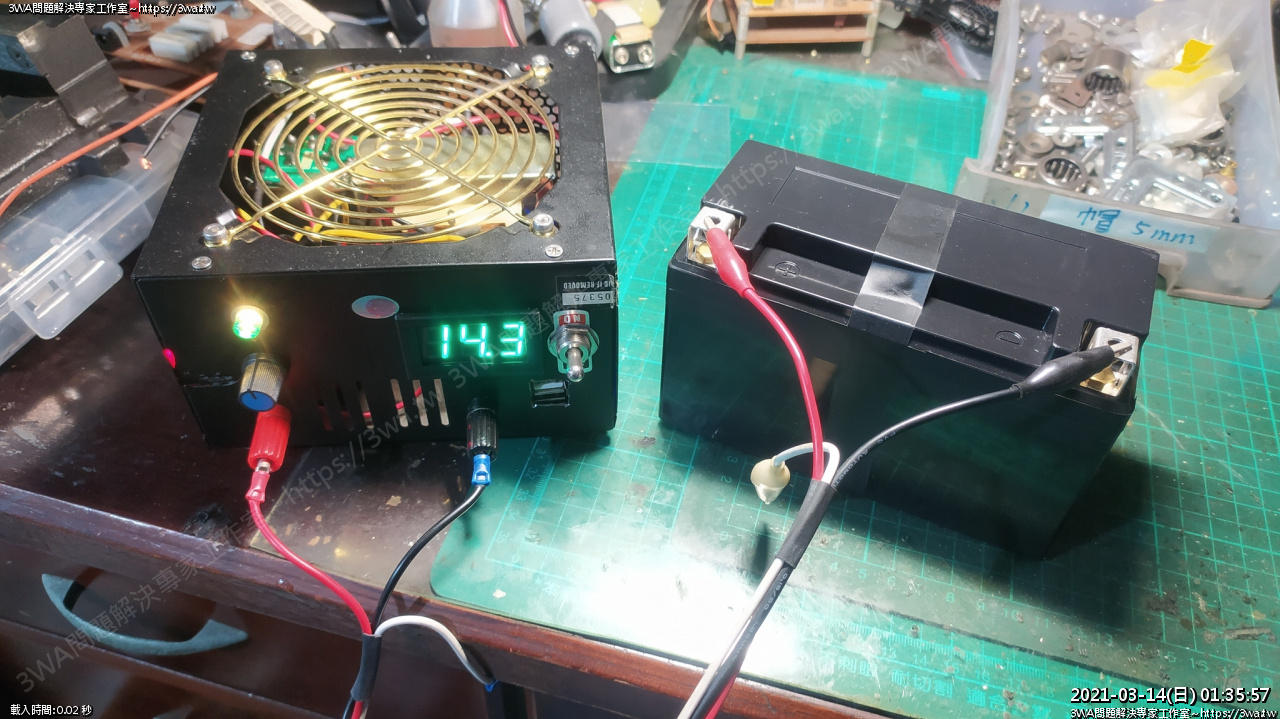

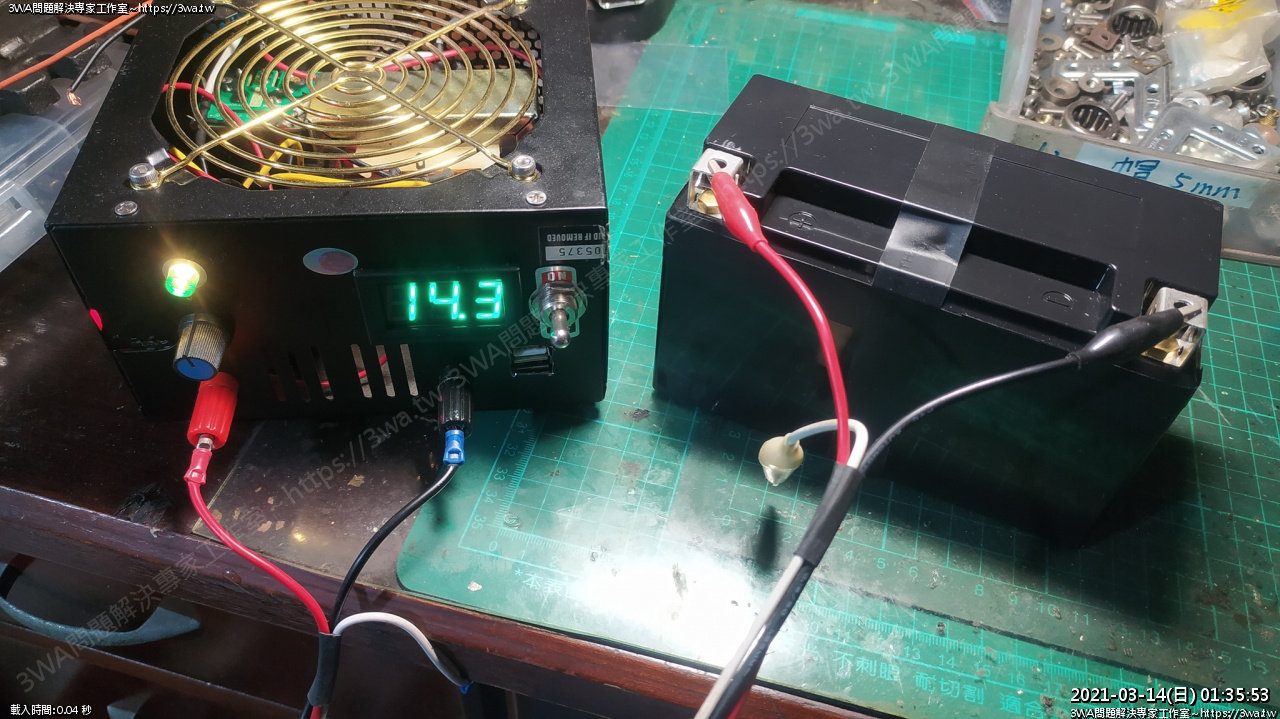

 把充電器調到14.3V,夾上電瓶慢慢充滿吧^_^



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1615657167.jpg

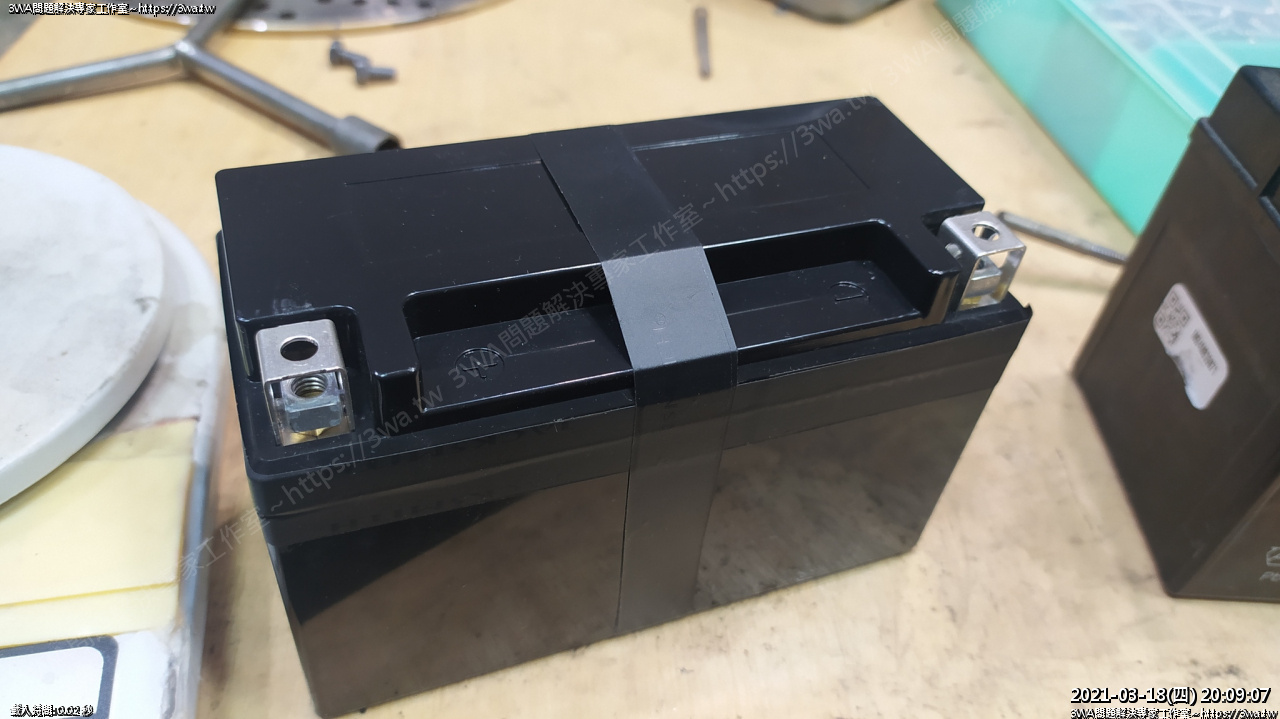

 好了,期待裝上 KTM RC390



//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070960.jpg

 2021-03-18 這天有空,來裝上車吧~



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070964.jpg

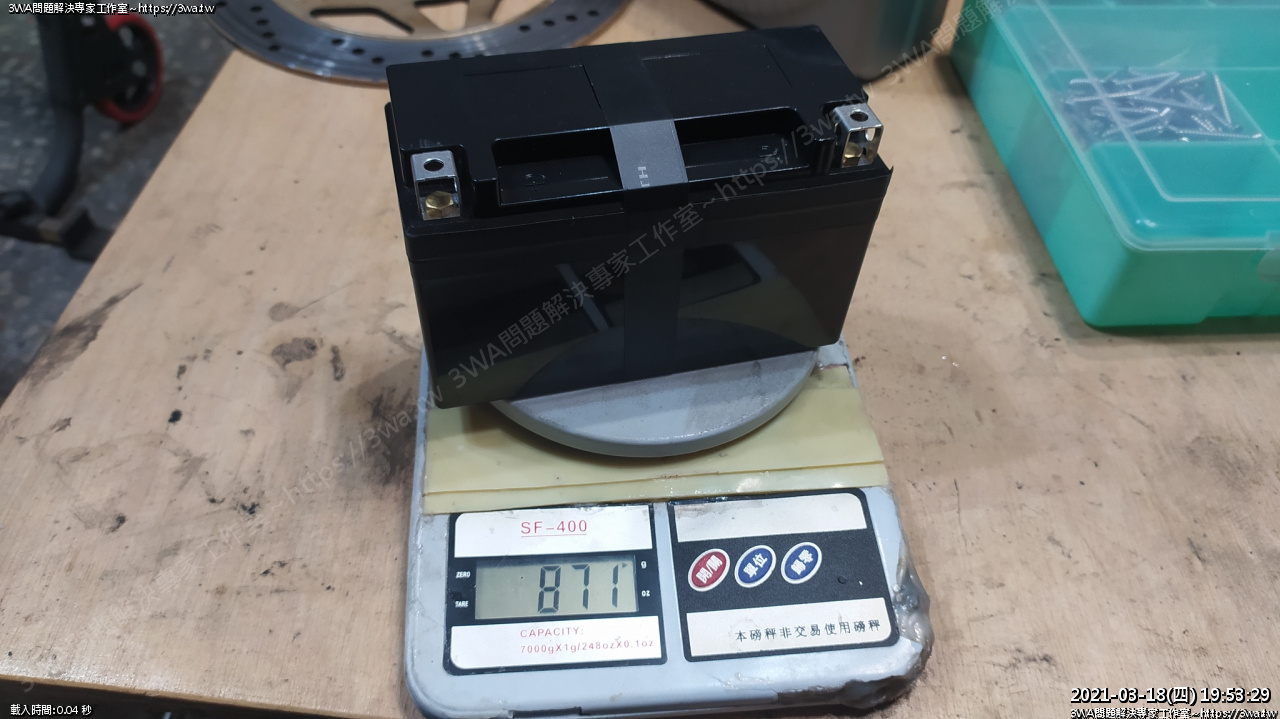

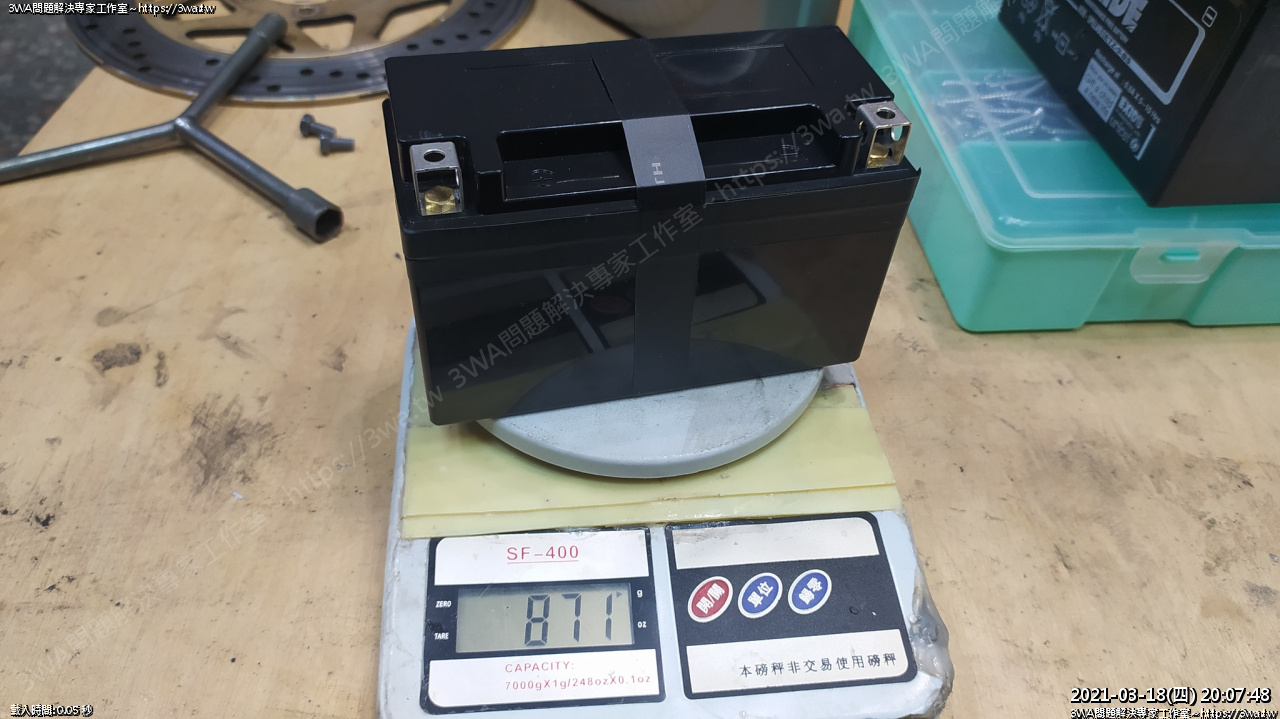

 先量看看鋰鐵電池重量, 871g 相當輕呢...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070966.jpg

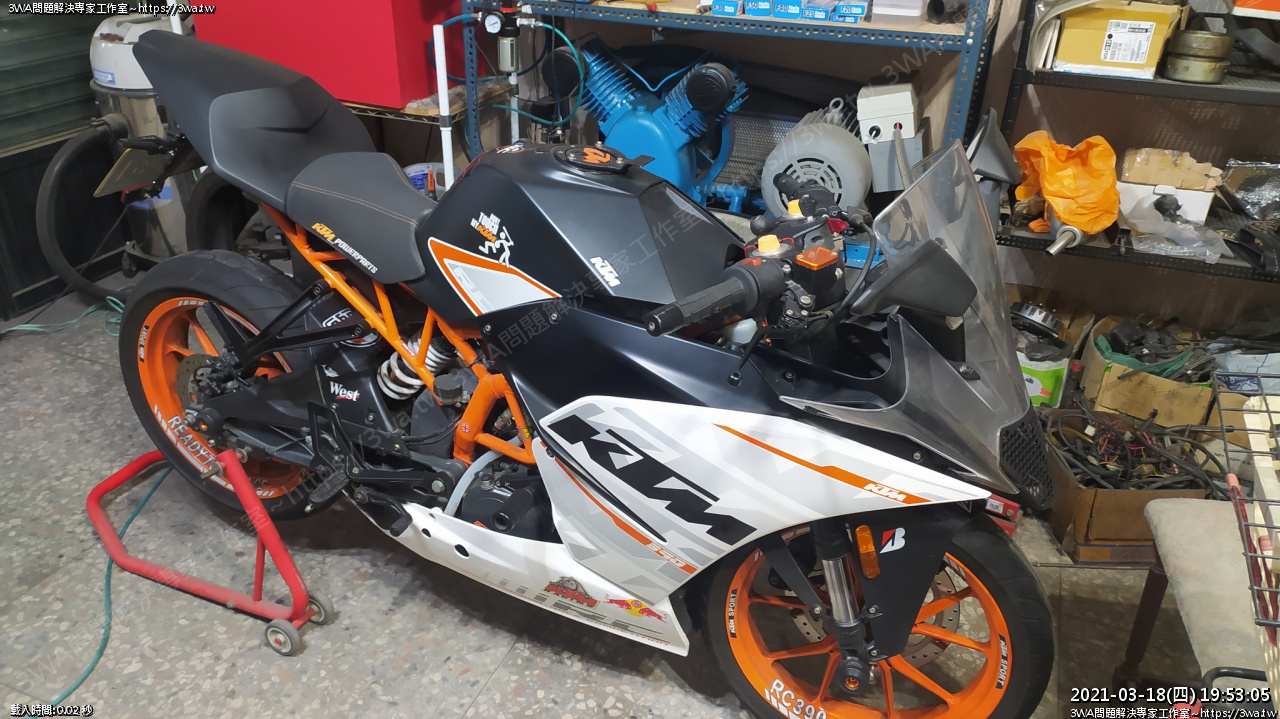

 RC390



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070968.jpg

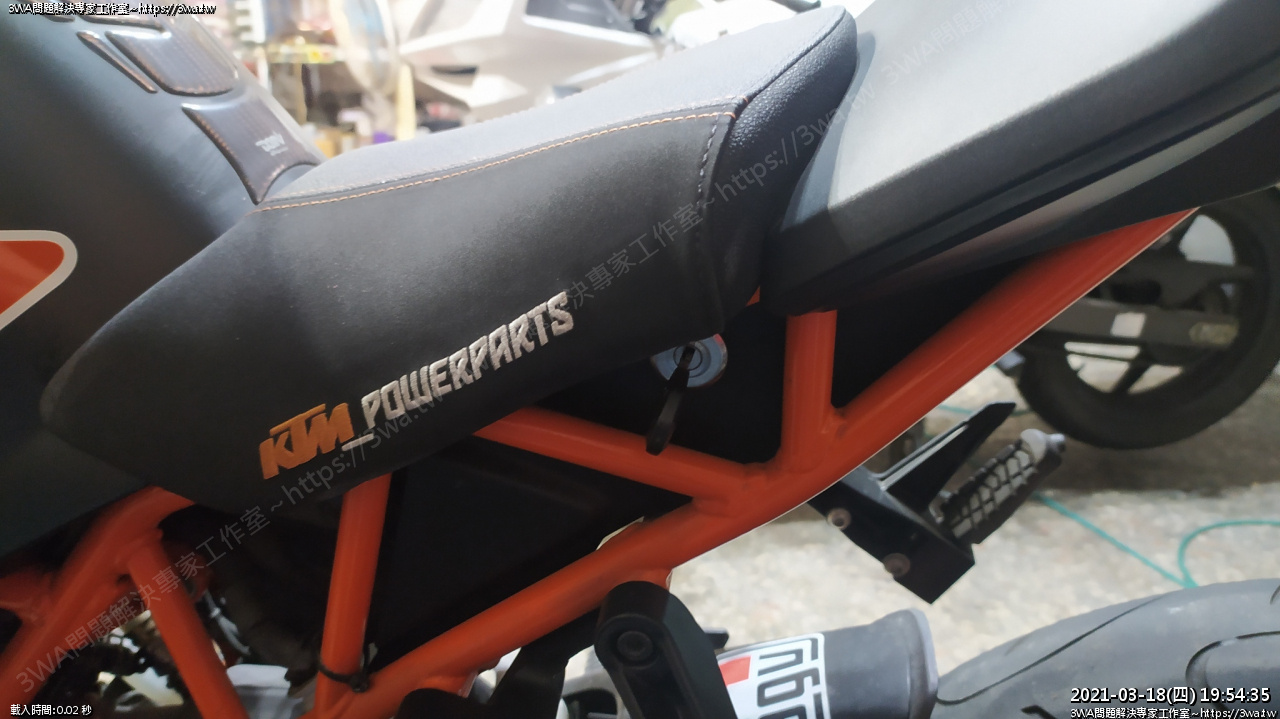

插錀匙,拆座墊



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070971.jpg

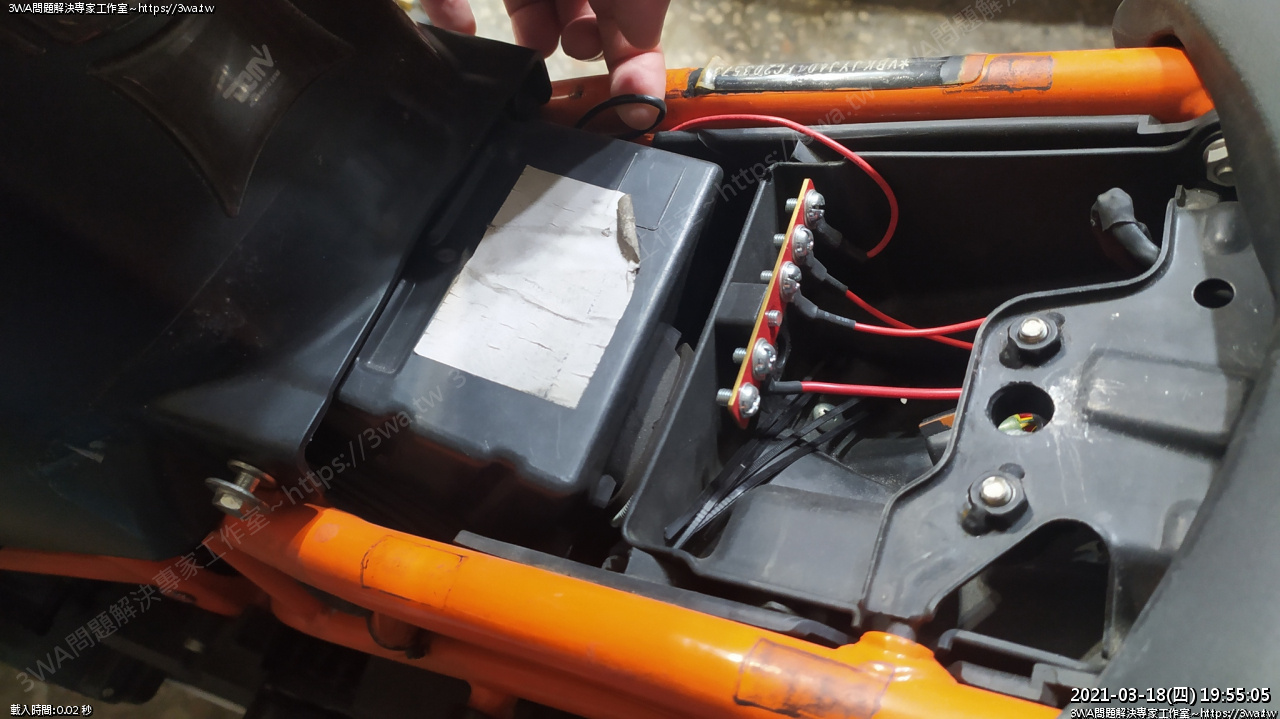

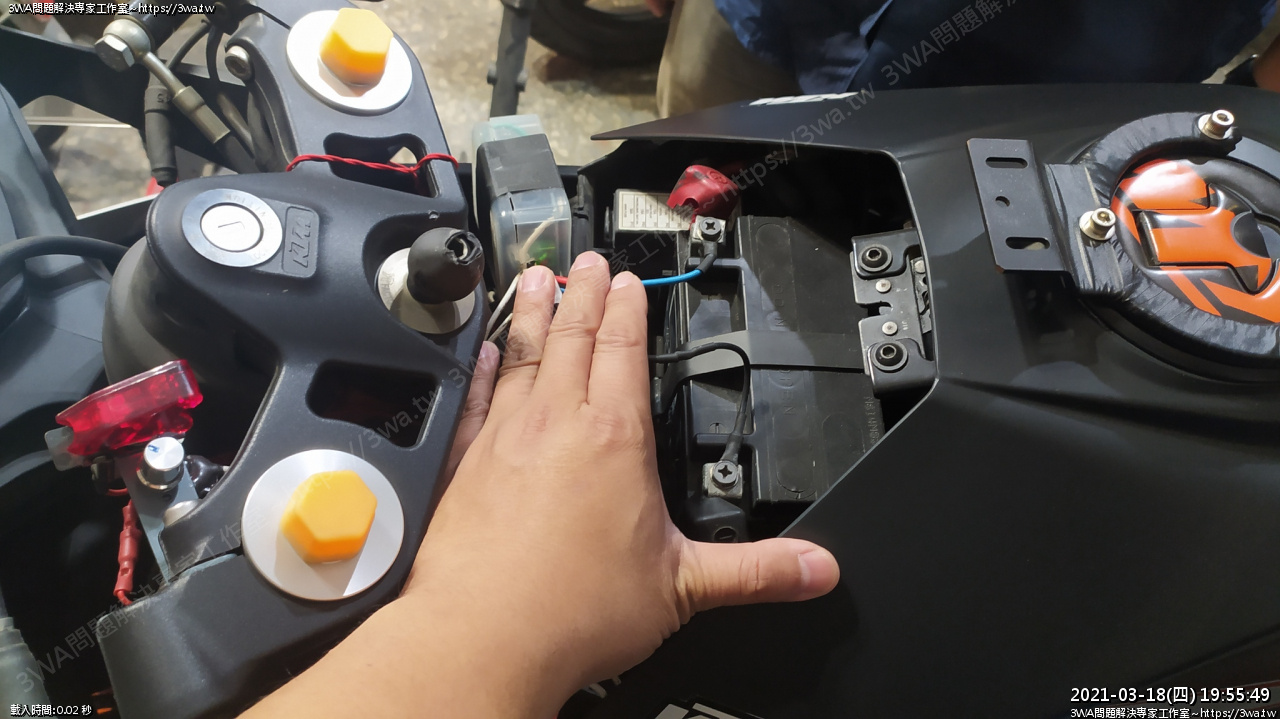

 拉勾勾開電池盒蓋,下面有一排電線是我額外拉的電門電,用的是車牌燈



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070974.jpg

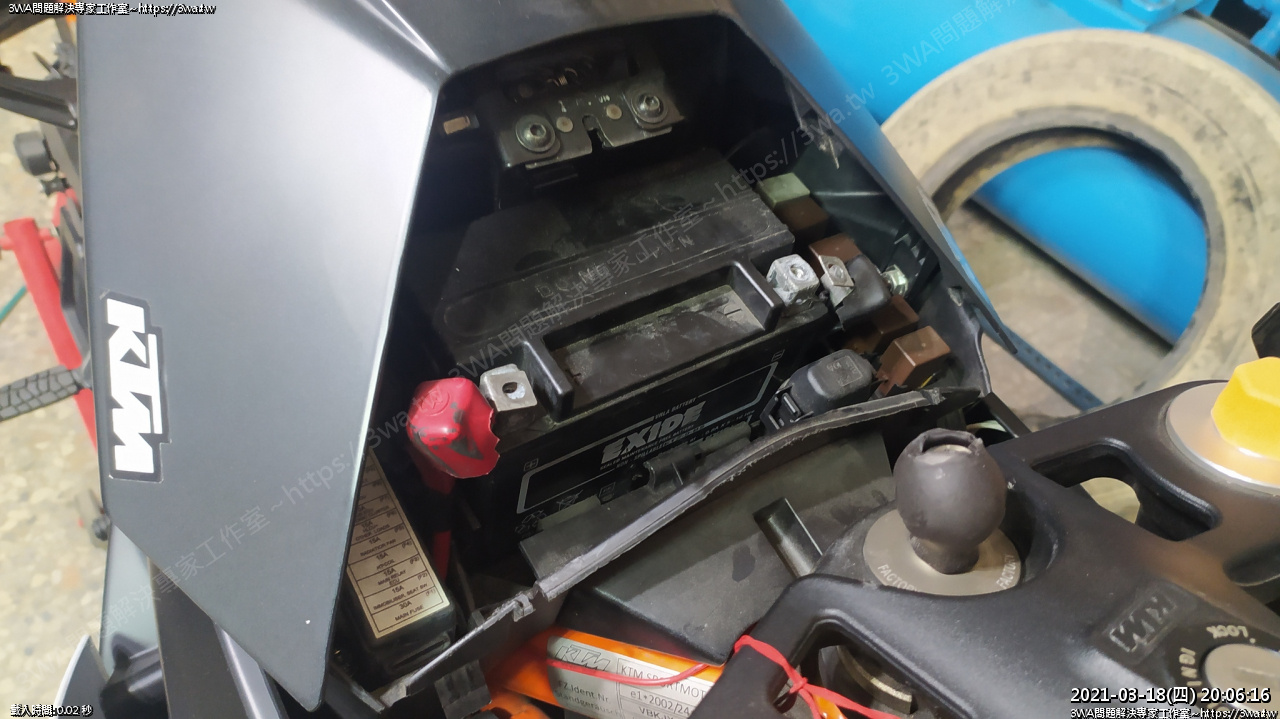

 打開電池盒蓋…



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070978.jpg

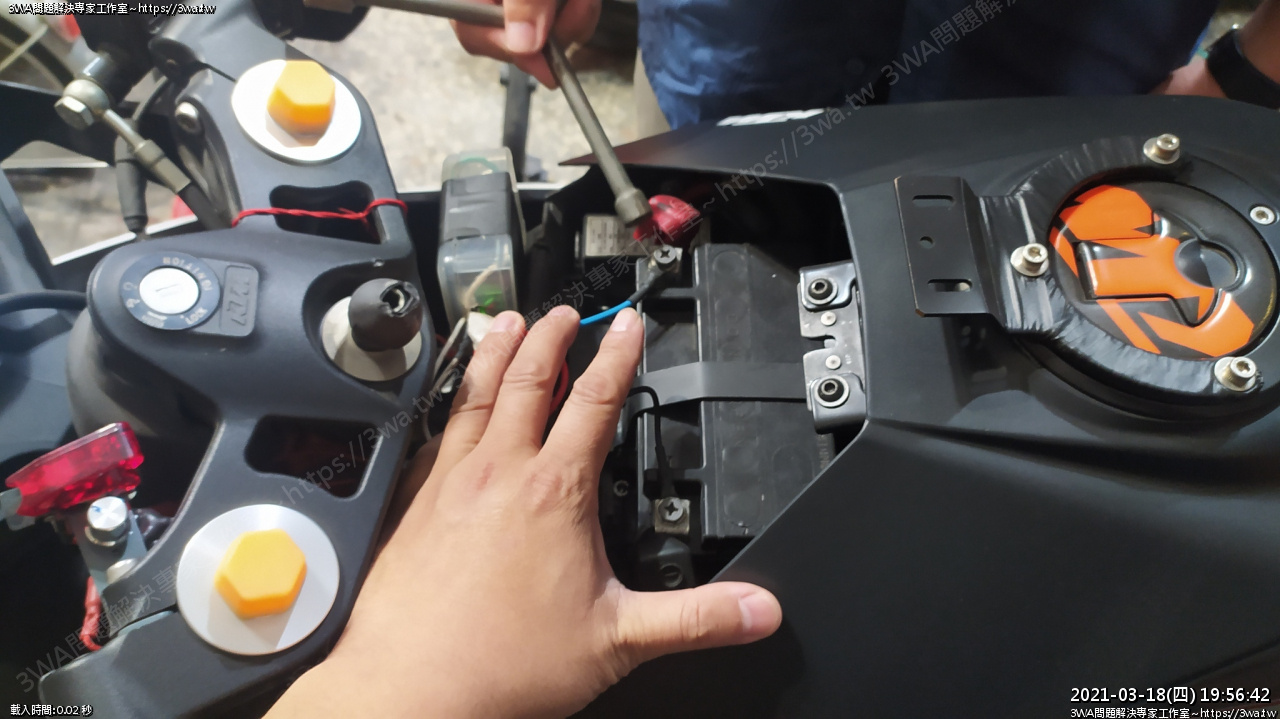

 接下來拆螺絲跟束帶



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070980.jpg

 束帶、螺絲拆掉



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070983.jpg

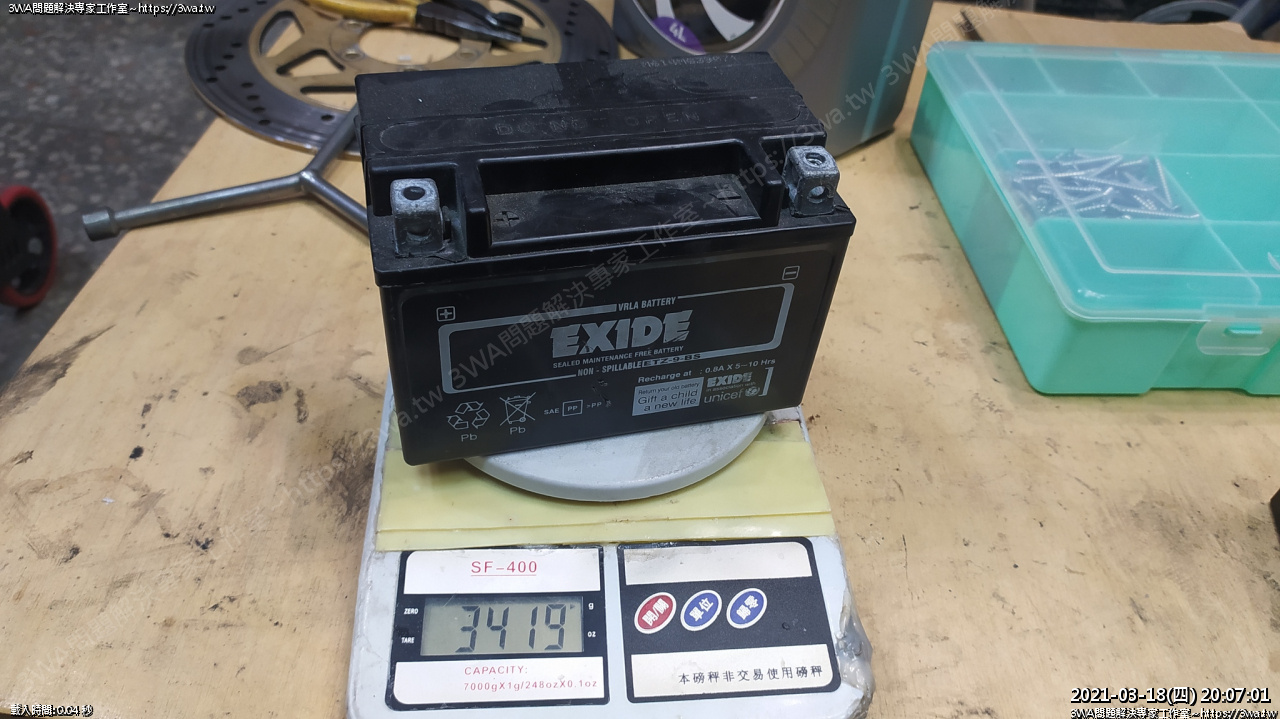

 羽山車上的電瓶還是6年前新車配的那顆 EXIDE,真是相當耐用

只要家裡有充電器,補補電瓶水,確實是可以撐滿久的XD



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070985.jpg

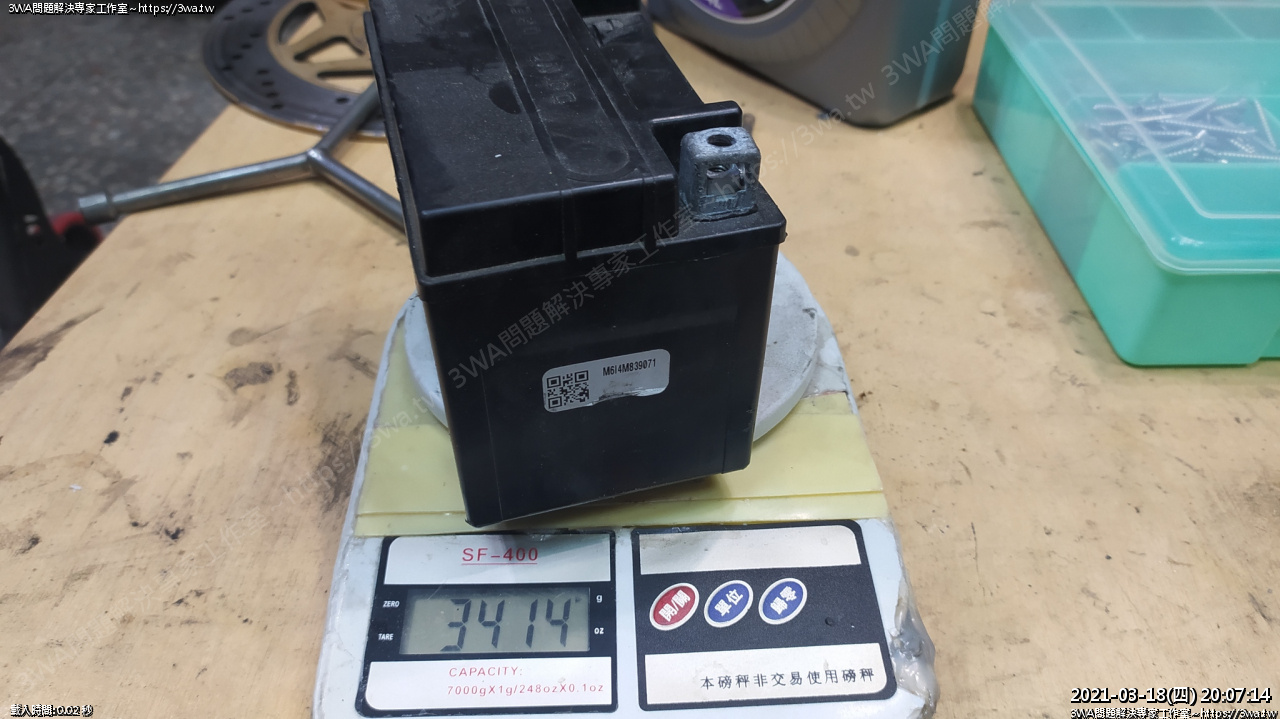

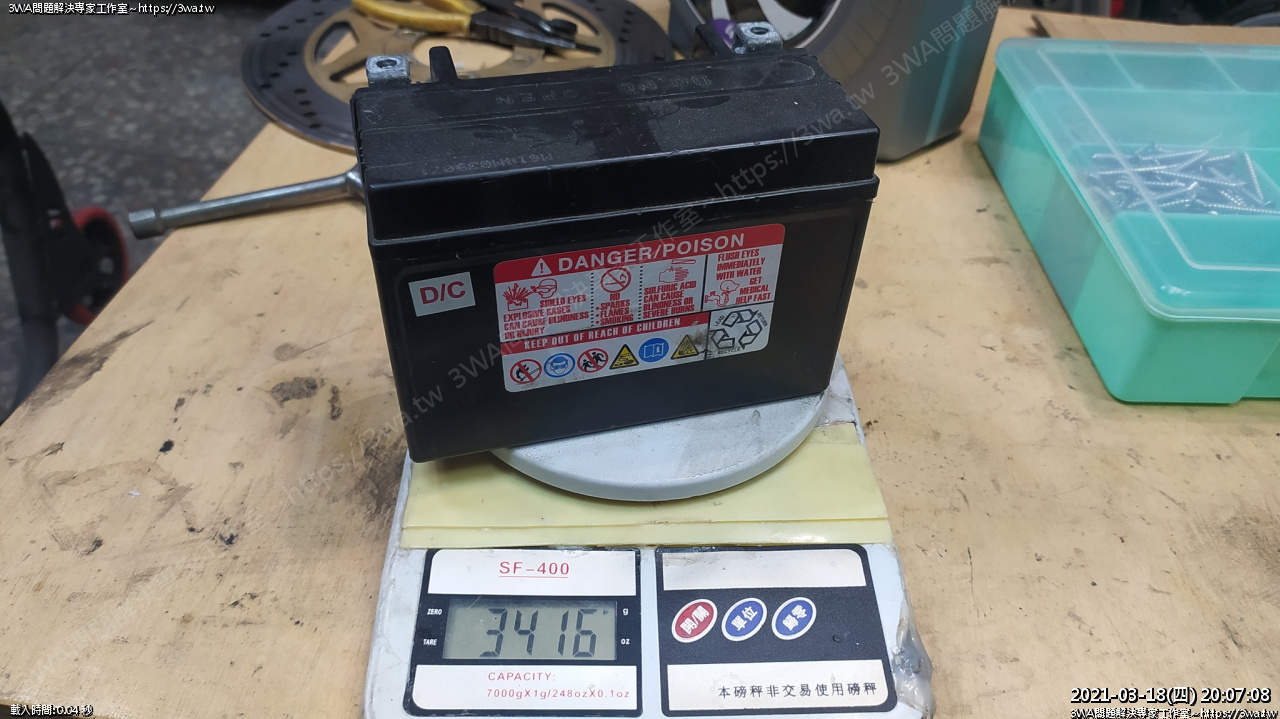

 電池另一面,原廠的電池 3.4KG



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070987.jpg

 側面還有QRCode ?



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070989.jpg

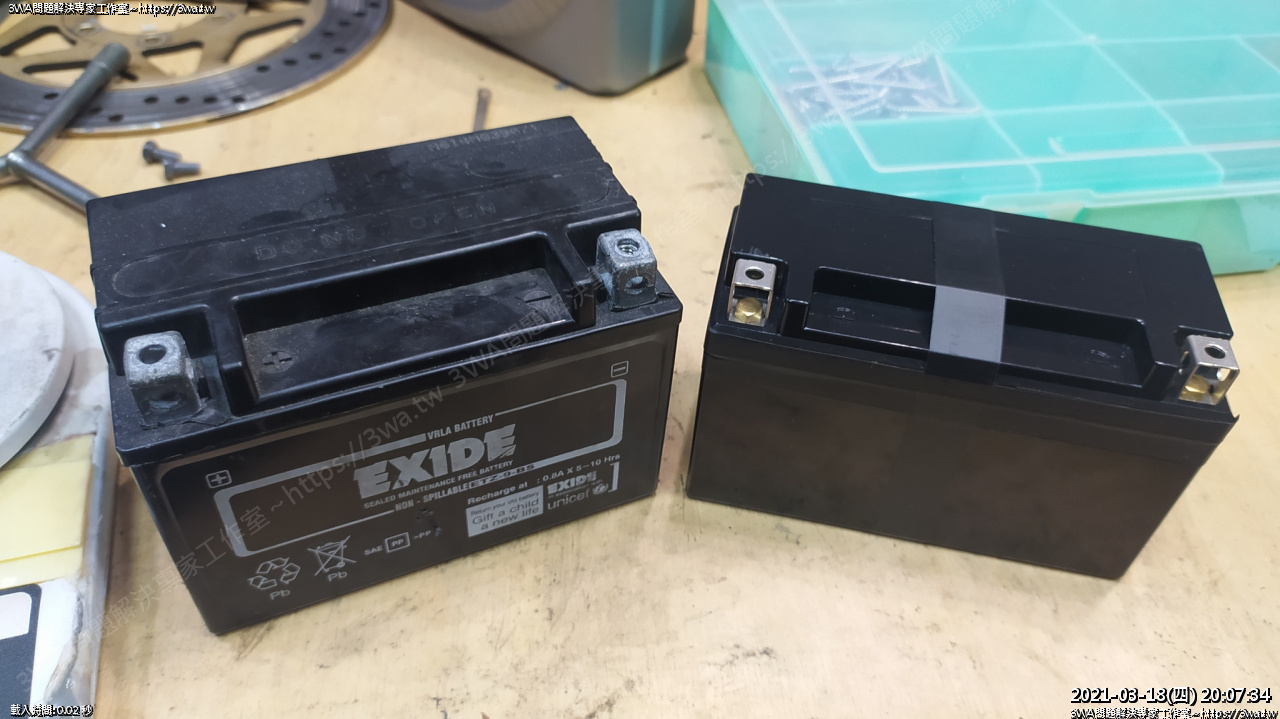

 再比較一下,右邊市售的7號電池盒,跟酷龍的一樣,薄一些些,矮一些,長度一樣



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070991.jpg

 再量一次~3.41-0.87 = 2.54kg ...輕了 2.5kg 很好...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070994.jpg

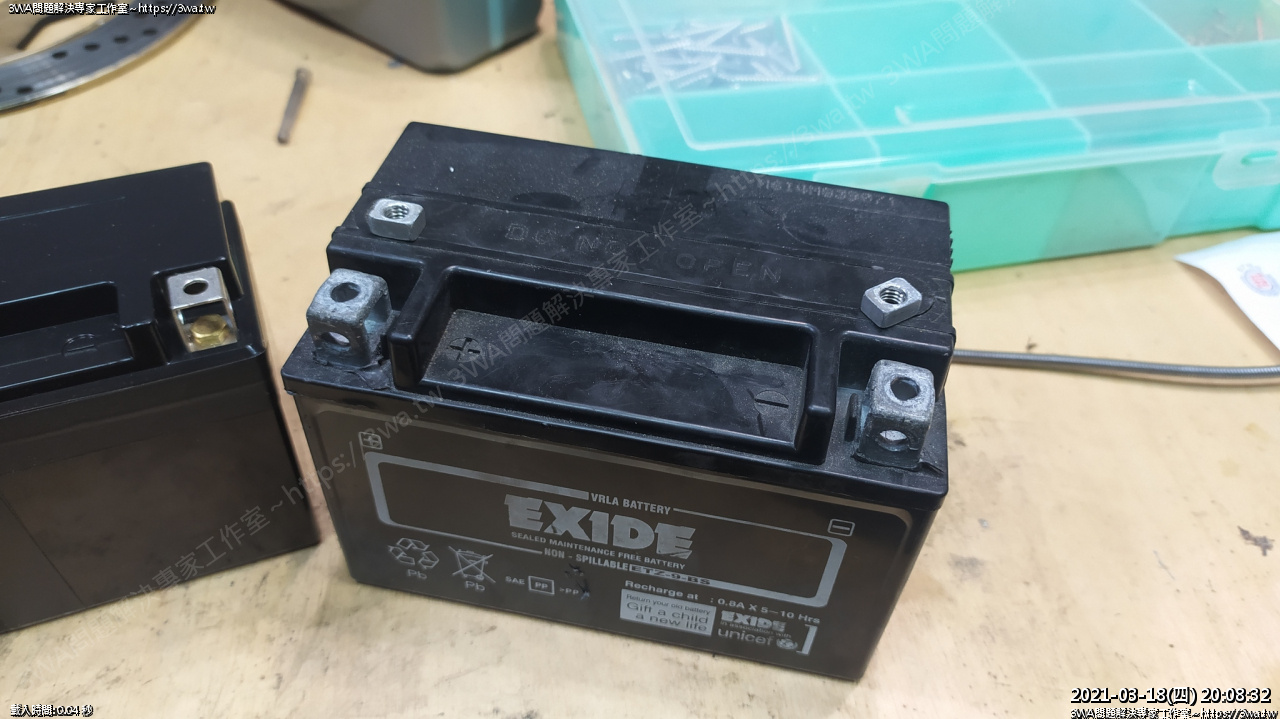

 把 EXIDE 的電池角四角螺帽拿來用



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070997.jpg

四角螺帽放入



//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616070998.jpg

 螺絲 M6 牙太大了,洞過不去...



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071000.jpg

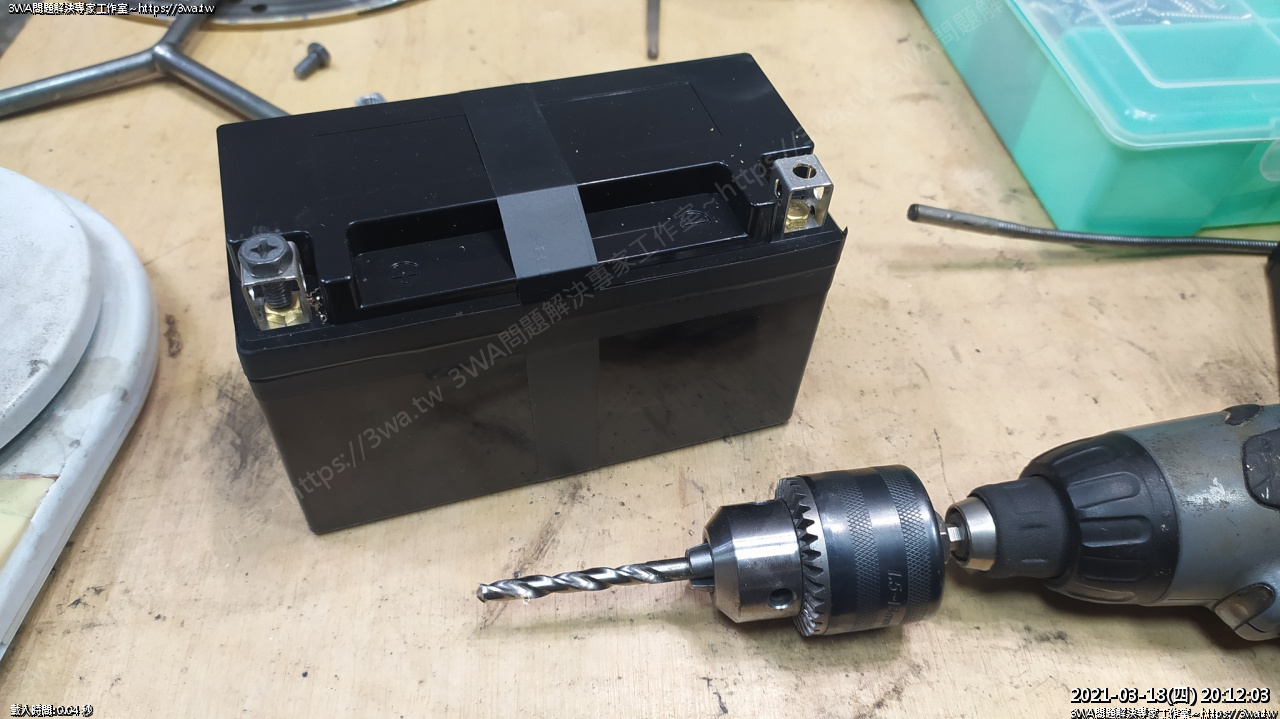

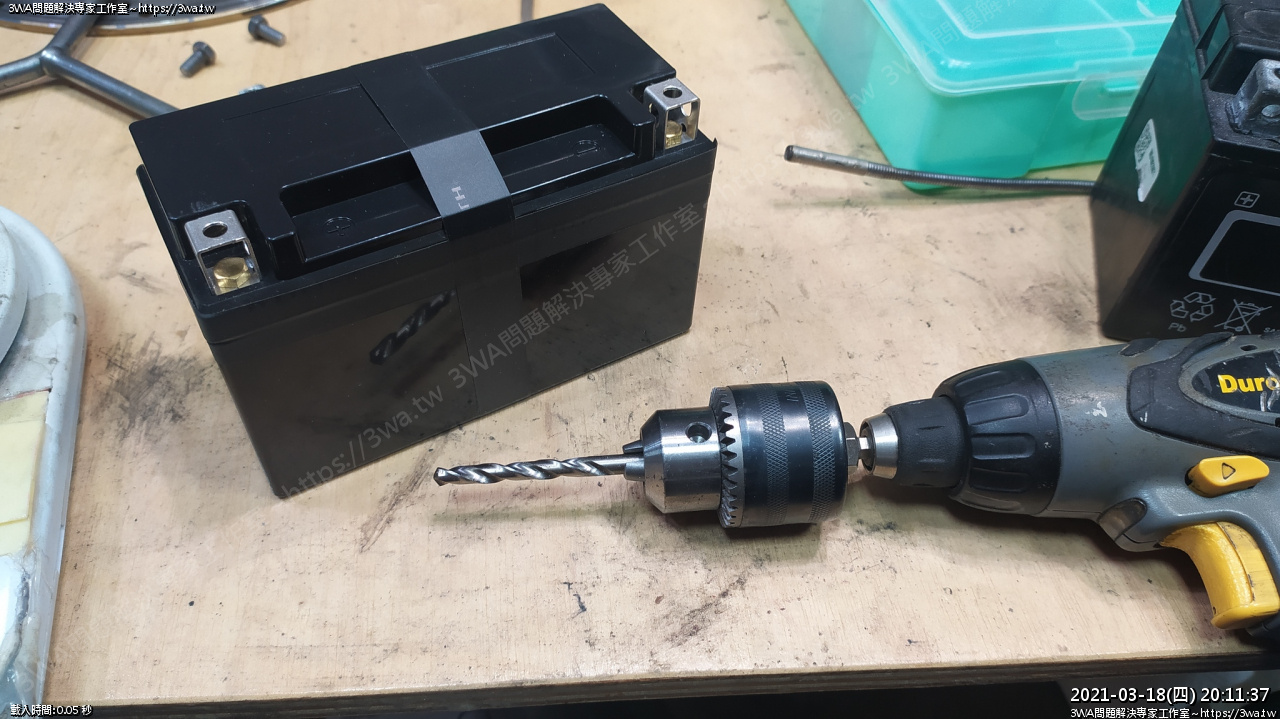

 拿6mm的鑽頭



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071003.jpg

 銅角柱很軟,一下就貫過去



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071006.jpg

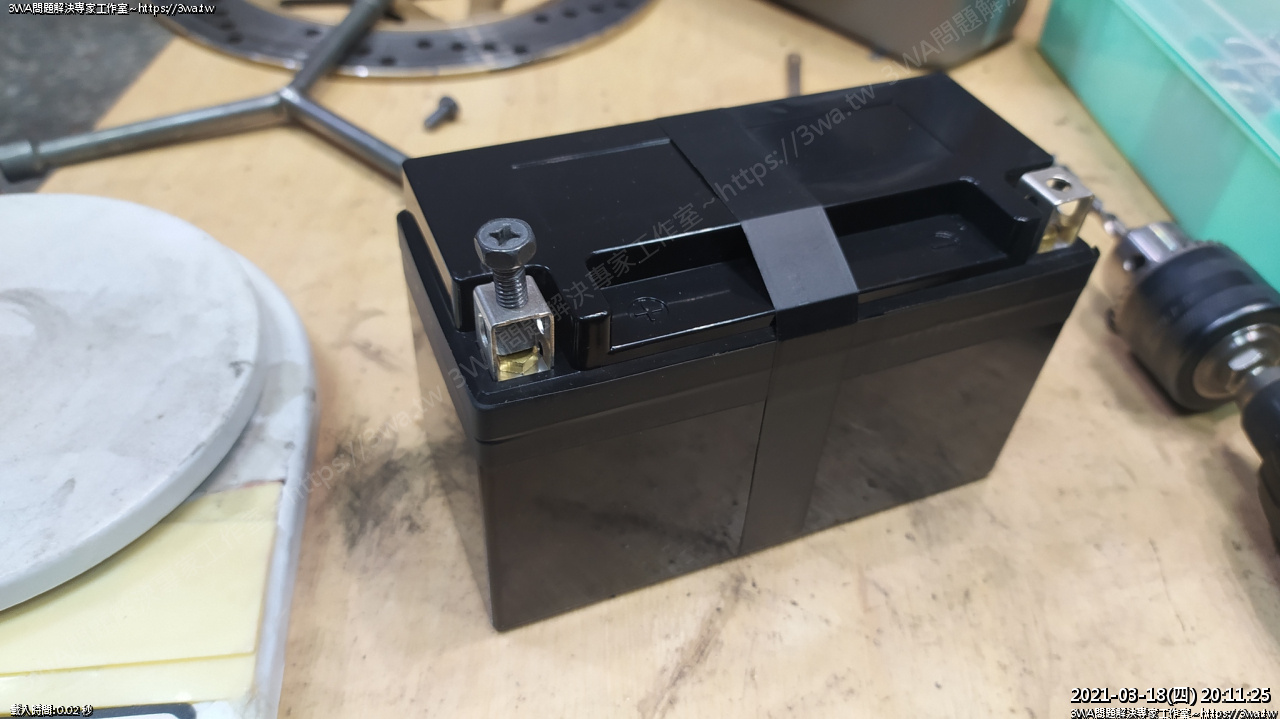

 螺絲先固定



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071009.jpg

 放到車上



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071012.jpg

鎖上螺絲



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071014.jpg

 發動看看



Video Player
00:00
00:00
00:00

輕鬆的發動



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071016.jpg

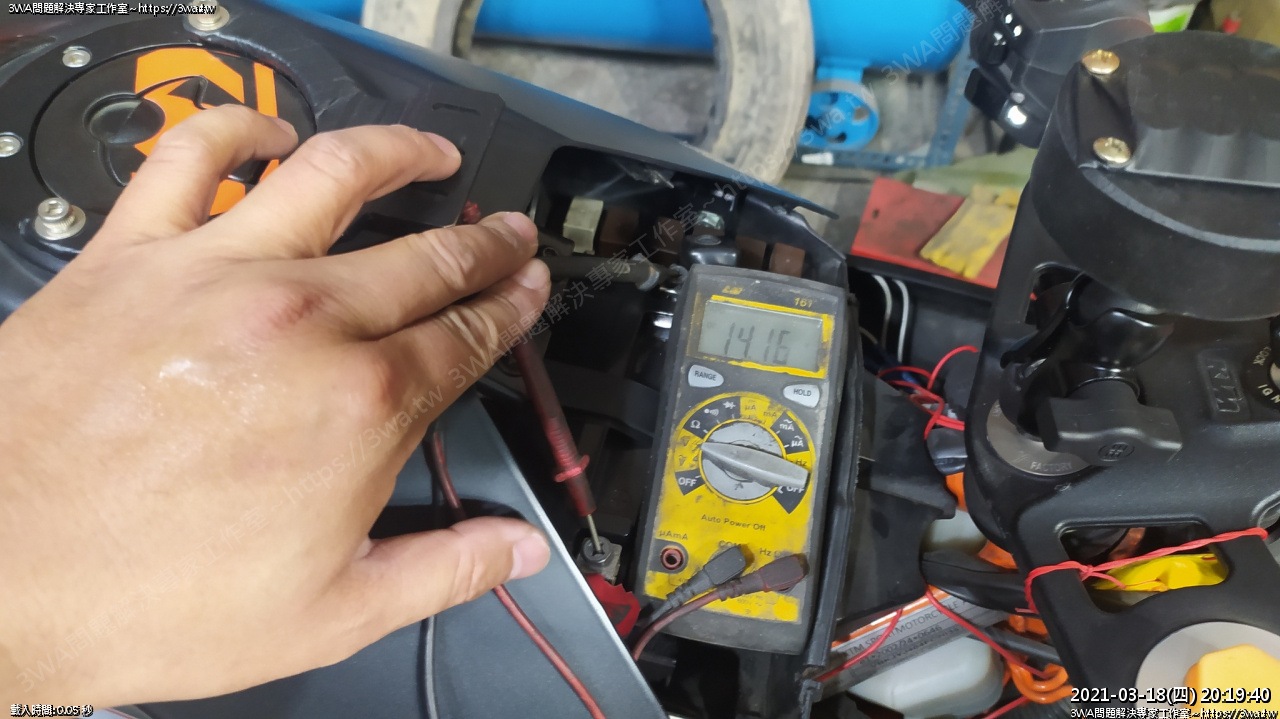

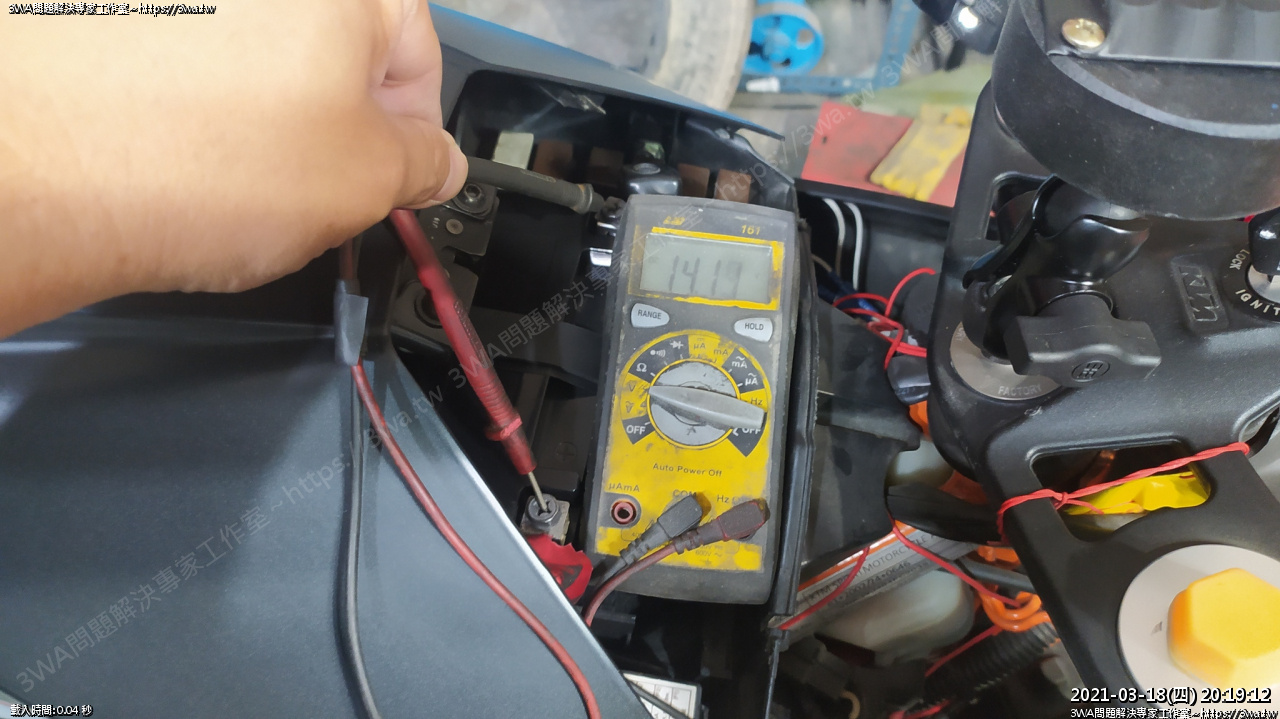

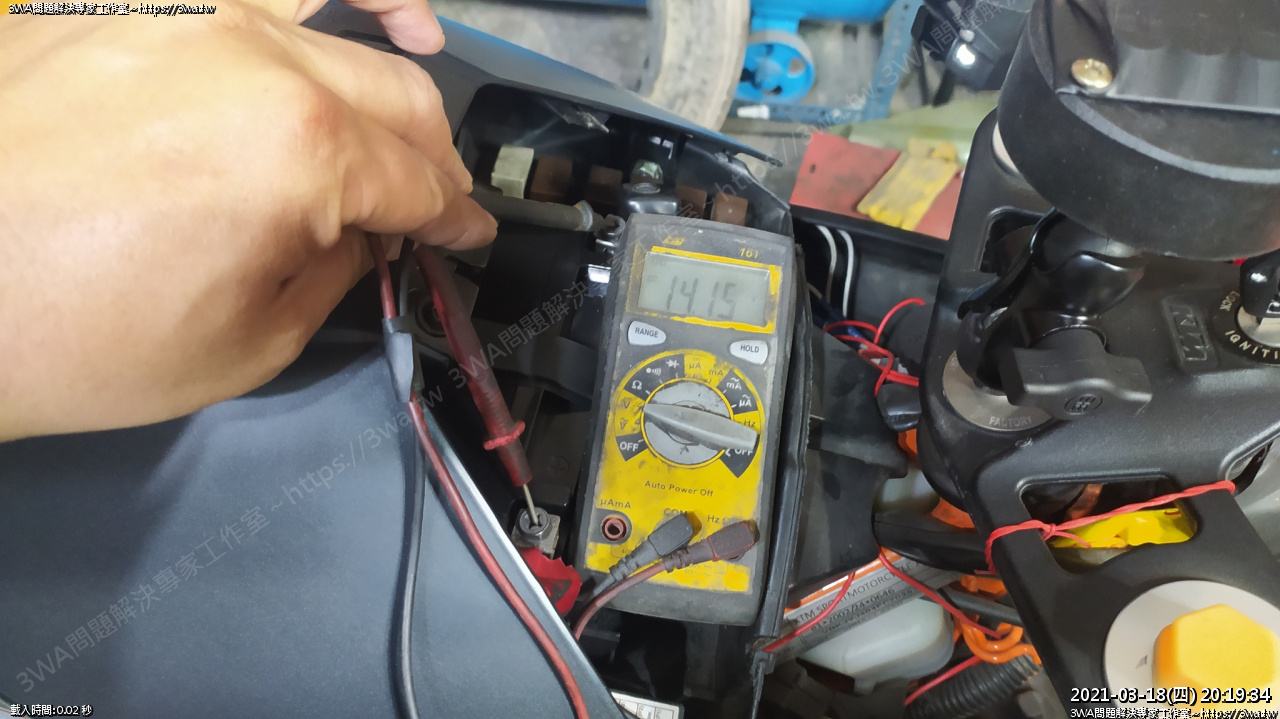

發動時的充電電壓,14.11~14.16V 左右



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071018.jpg

14.15V



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071021.jpg

14.16V



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071025.jpg

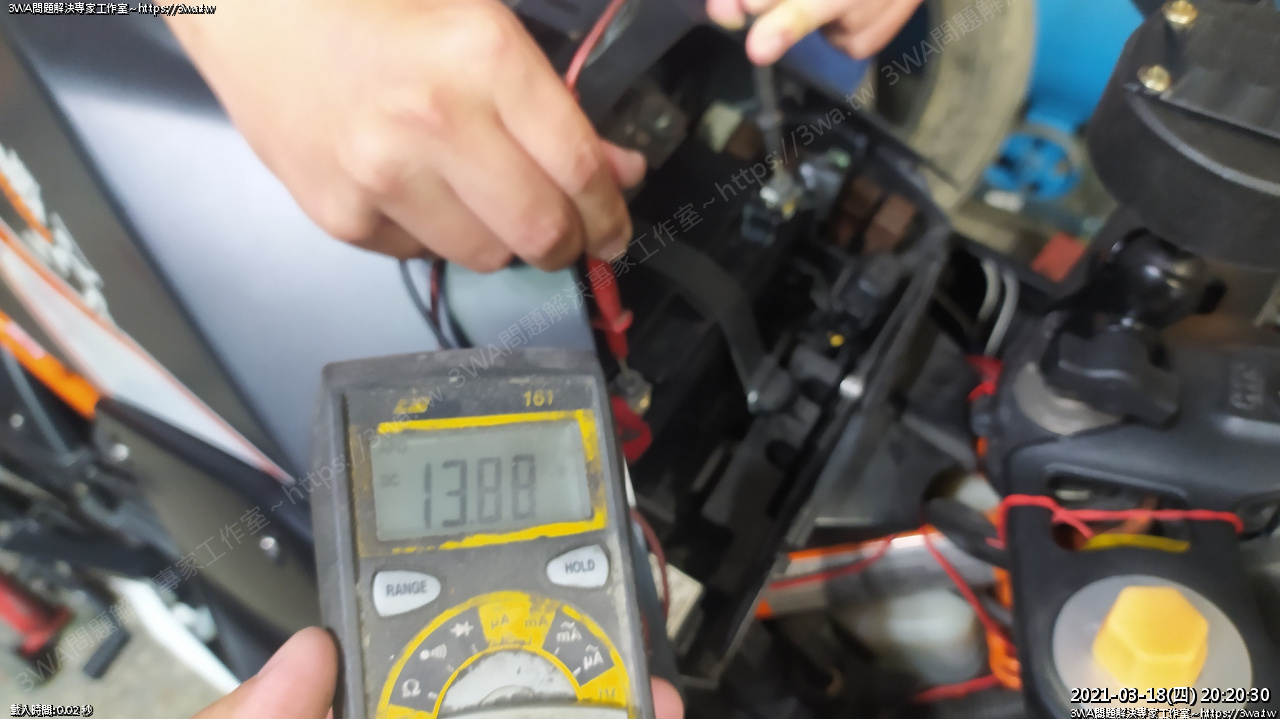

熄火後,電池的電壓 13.88V



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071026.jpg

蓋回電池蓋



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071027.jpg

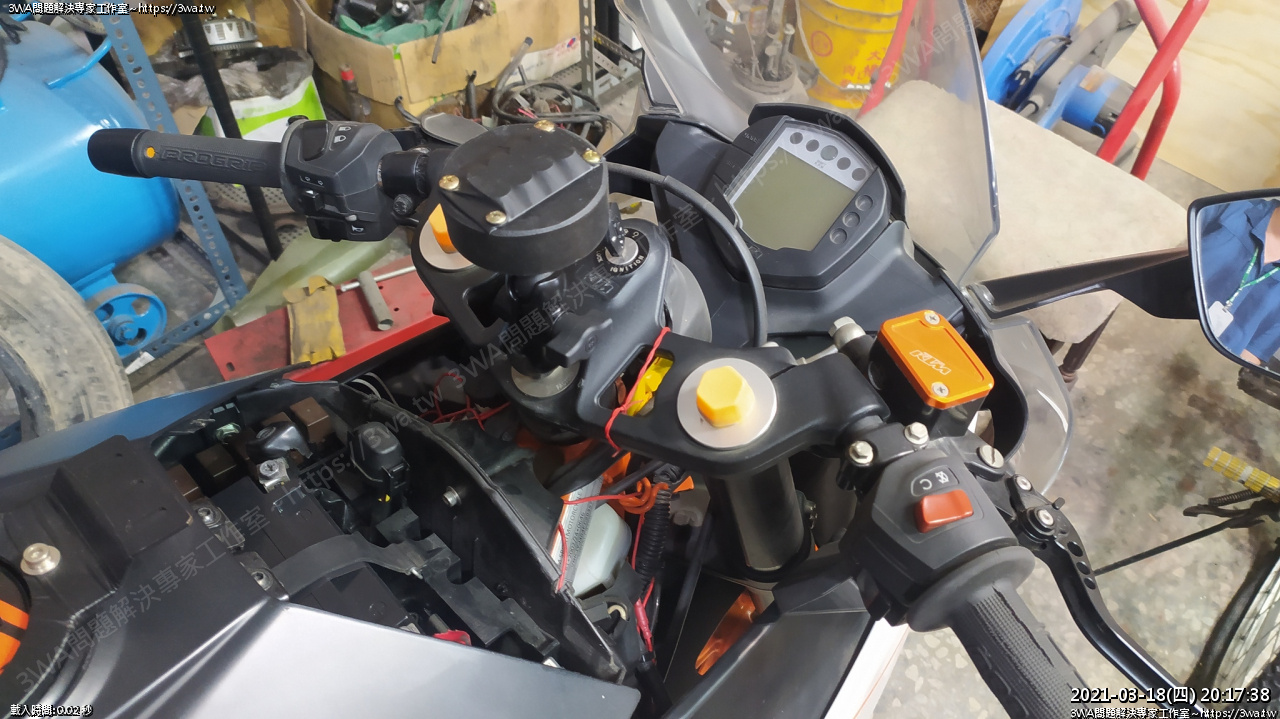

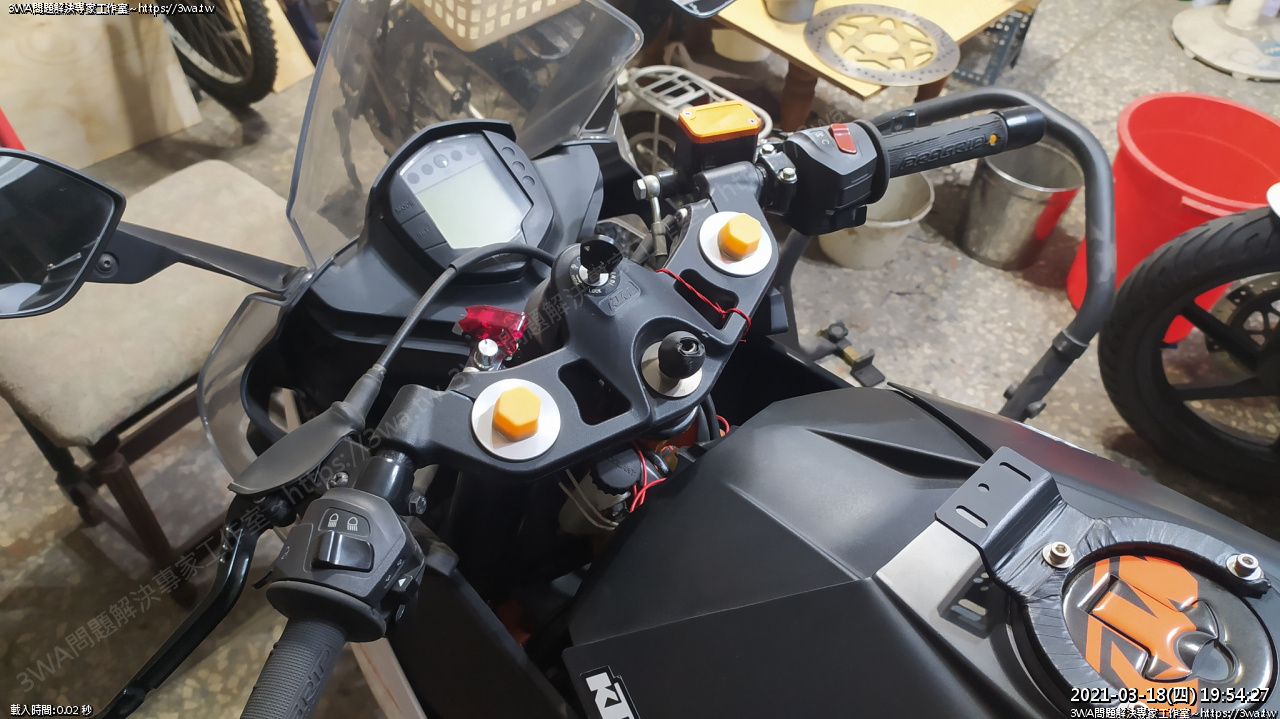

順便裝上手機支架



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071030.jpg

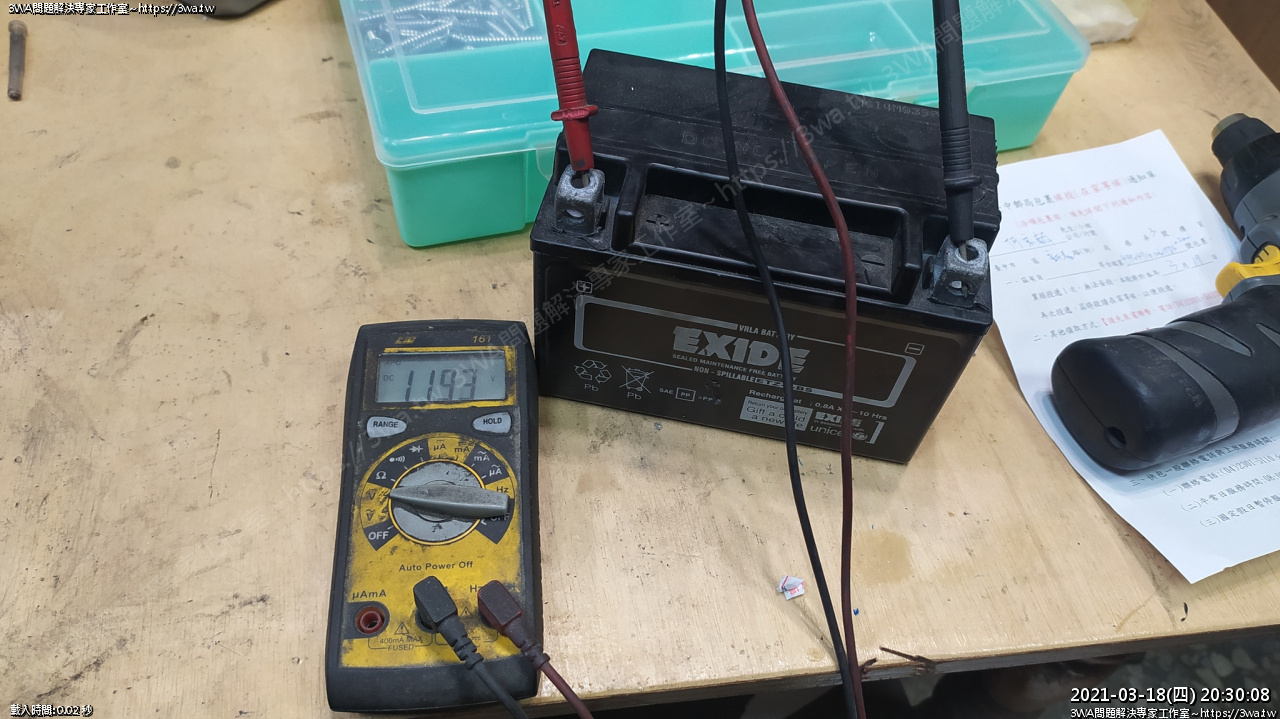

拆下一個禮拜沒騎的電池,電壓已衰退到11.93V (居然還勉強可以發動^^)
超耐用的原廠電池...為了避免有顧路的風險,時候到了就說掰掰了~~



 //59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616071851.jpeg

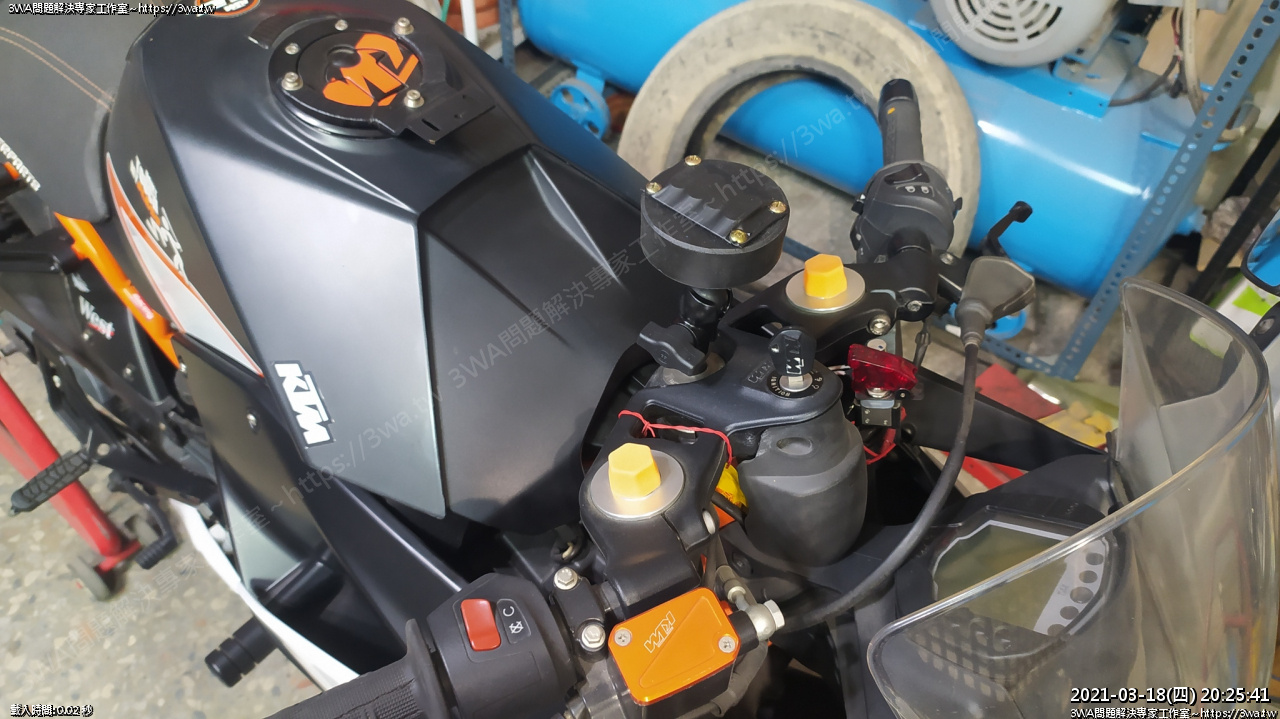

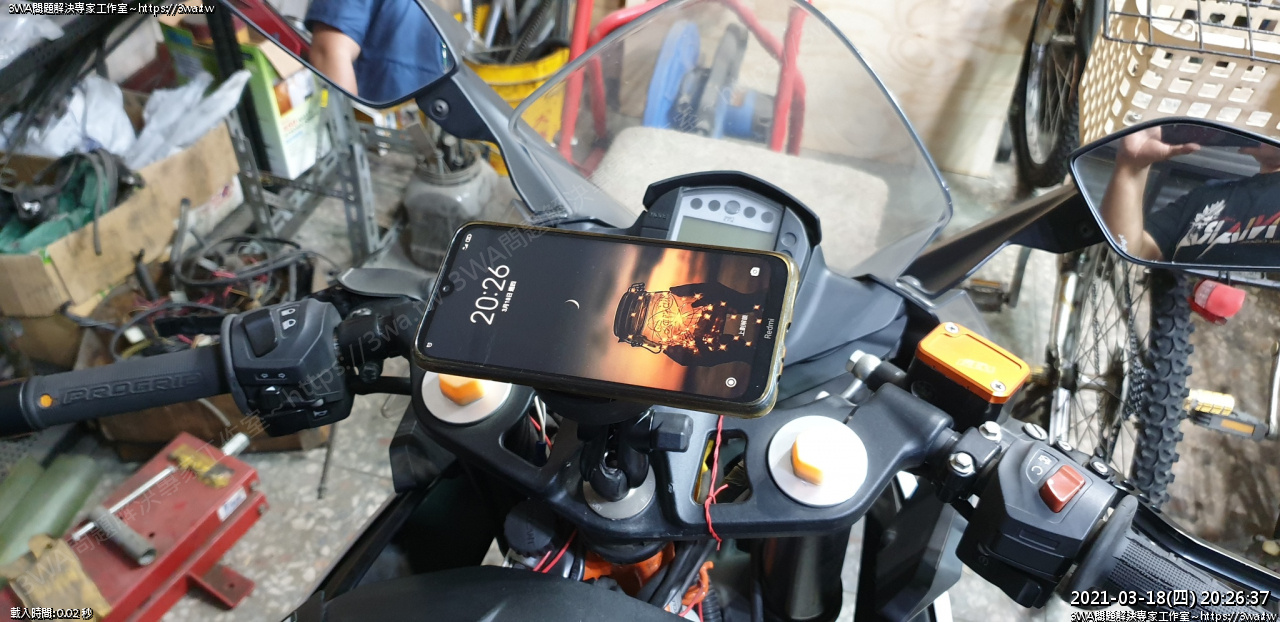

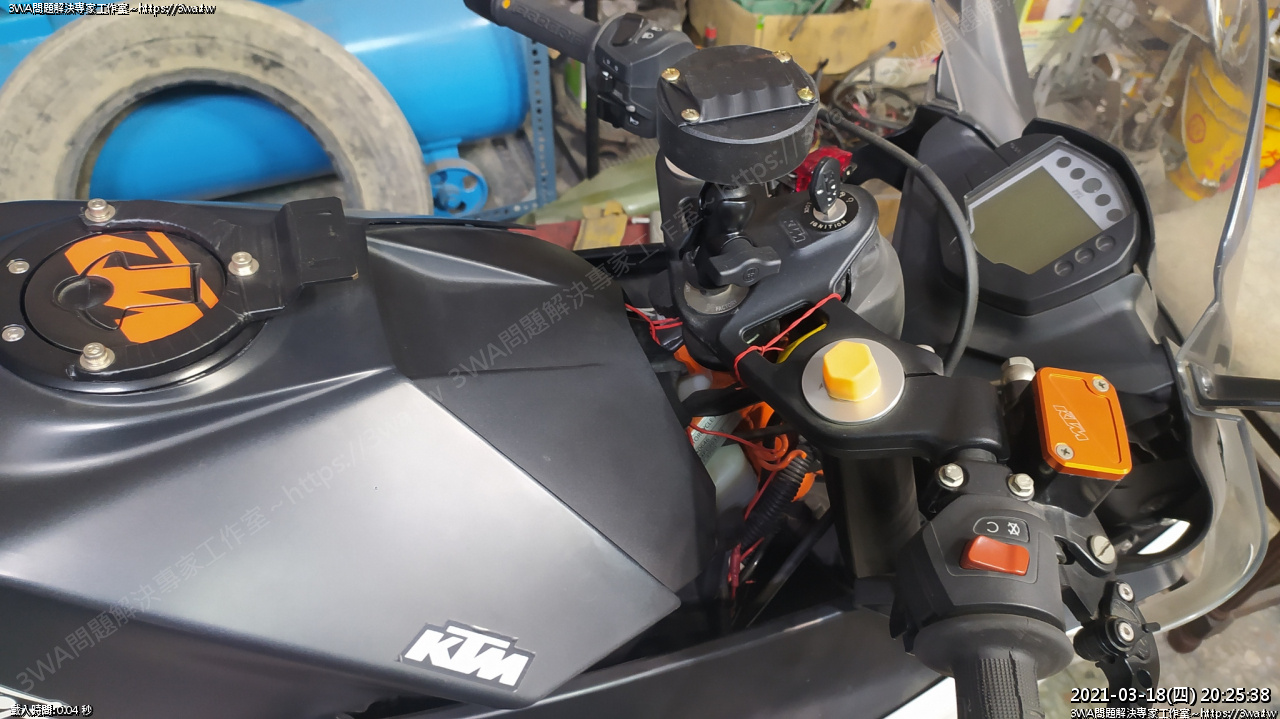

裝上手機支架,以後跑山可以偷看導航了^^



題外話:

Duke390、RC390 的電瓶也可以裝 TTZ10S ,也是直上,10號的很好用。



//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1616321412.jpg

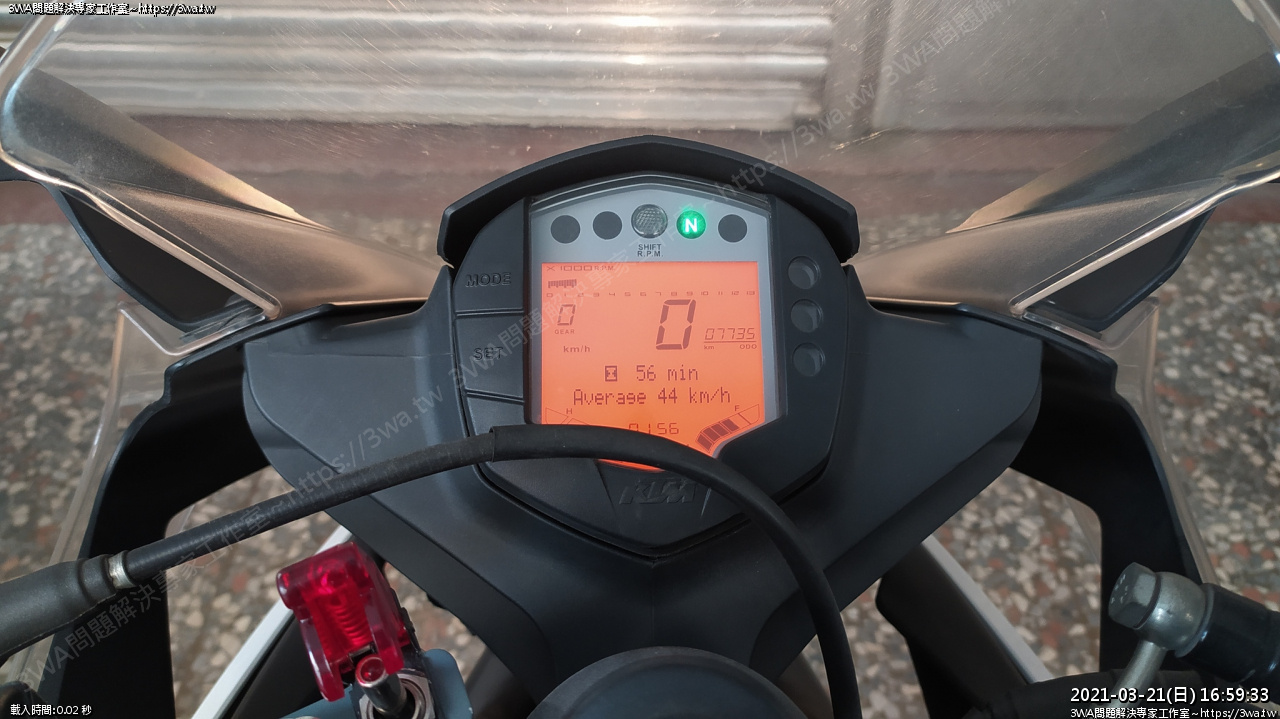

 週末騎去飆了一圈回來,看來沒啥問題,看看能不能撐個5年10年...^_^



(2021-04-02) 製作點焊機

(2021-04-04) VR150 製作鋰鐵電池



//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1647268303.jpg

 到今天剛好隔了一年 2021-03-14 ~ 2022-03-14

剛好今天有網友在問鋰鐵電池,下樓量看看

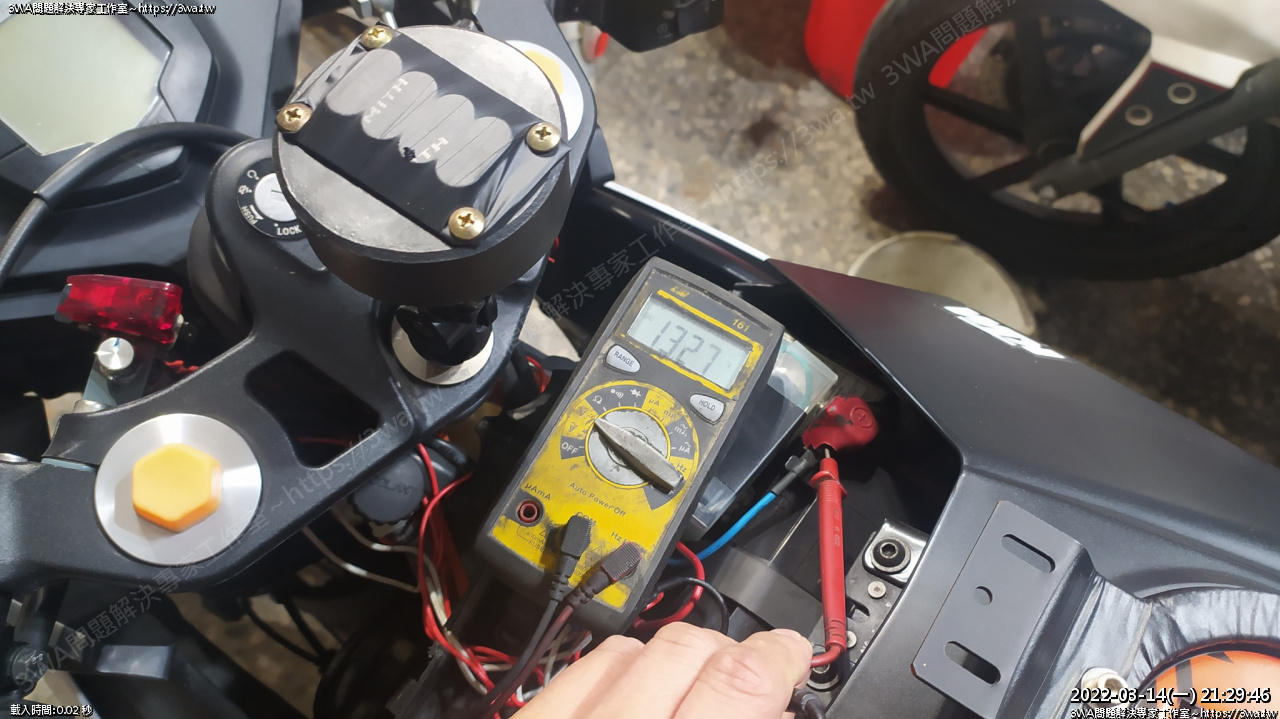

最近都週末有空才騎 RC,放了二個禮拜 13.27V



Video Player
00:00
00:00
00:00

依然很輕鬆的發動,自製的鋰鐵電池順利度過一年了^~^













首頁      1     最末頁 (總共有...1頁)

第 1 頁

有話要說  看留言 【20】
羽山 2023-02-10 22:53 回覆:
呵呵~嘉祥哥,
玩車人東怕西怕就什麼都玩不了了啦^^
其實換了鋰鐵電池,也沒有一天安心的
不過確實又沒遇到什麼問題,到下個月就滿二年了

不照原廠的機油換,不敢改引擎,不敢洗化油器
不敢整理煞車,不敢的事情那麼多就輸了
面對挑戰,大膽嘗試,從錯誤中學習,改良,再出發
面對未知的挑戰,最要緊好玩

嘉祥 2023-02-10 22:22 回覆:
羽山大勇氣十足,都不怕騎到一半燒起來

羽山 2022-10-06 20:03 回覆:
好玩有趣~享受過程~~^^

小錢 2022-10-06 19:45 回覆:
好的,非常感謝您耐心的回覆
希望最後完成時一切是順利的
另外也有看到您自製點焊機,真的是非常佩服

羽山 2022-10-04 13:49 回覆:
買的時候再三跟賣家確認可以夠格當汽、機車用的啟動電池 :)

小錢 2022-10-03 21:05 回覆:
哈,您誤會了,這和鉛酸電池沒關係
我只是想了解鋰鐵電池,因為鋰鐵電池還有一個好處,不用照制式的電瓶大小來設計
對於手工車來說在設計上彈性會更大
也不是錢的問題,只是想參考前人的智慧,少走一點彎路而已

羽山 2022-10-03 18:54 回覆:
小綠同學您好~
很煩惱的話其實買鉛酸電池就好了~
KTM390 要用的話 TTZ10S 好買也安心,也很耐用
當初也是想如果錢差不多的話,就DIY試玩看看
想著如果4顆電池壞一顆,單買來換修好像也還好
保護板燒掉就換保護版,抱持著這個想法~

但心理壓力其實一直都沒變少,啥時會脫焊還是燒起來,總是會擔心
網路一堆燒起來那個火大到有點可怕,萬一停內室自燃怎辦等

不管如何都得對自己的決定負責^^
細思極恐,不可不慎

小錢 2022-10-03 18:30 回覆:
了解,我也是在一直試圖確認這個部分,像之前有人留言26650發不起來,也有可能是這個問題
因為幾C好像就是釋放電流的大小,只是您沒有特別去看這部分,大概一般買到的就是1C了
可是我看您在使用又很沒問題,實在費解=="

羽山 2022-10-03 18:19 回覆:
小錢同學您好,
電池上沒標示,照片拍到就這樣而已
目前二台車(酷龍、KTM),自製鋰鐵電池皆正常使用中,1年8個月
剛才再去看當時賣家的賣場,現在看起來有區分,「動力型磷酸鐵鋰」、「容量型的」

小錢 2022-10-03 16:06 回覆:
想請問您當初在買的鋰鐵電池,有看是幾C放電的嗎?

羽山 2022-03-14 17:30 回覆:
拍個照傳來看看^^" line : shadowjohn

豪大大 2022-03-14 17:20 回覆:
我買的32700是綠色的,
IFR32700, 6000mah, 3.2V, 19.2wh
是否跟你的不一樣 ><

豪大大 2022-03-14 17:18 回覆:
最後輸出的電壓是13.3V, 然後螺絲也鎖得緊了
所以才推斷是電流不足的問題
試過接電源充電到13.5V, 斷電後過了一小時左右又回落13.3V

羽山 2022-03-14 17:08 回覆:
然後電池的螺絲要稍微用力鎖緊呦,沒鎖緊是不行的~

羽山 2022-03-14 17:06 回覆:
嗯? 新電池組你有先充飽電再用嗎
三用電表確認一下電池最後輸出的電壓多少
我作的電池(酷龍、KTM)
KTM 到今天也剛好滿一年了,都正常使用呢^~^
