點焊機製作完成，剛好舅舅VR150最近電池下課，鋰鐵電池的材料也到了，試看看

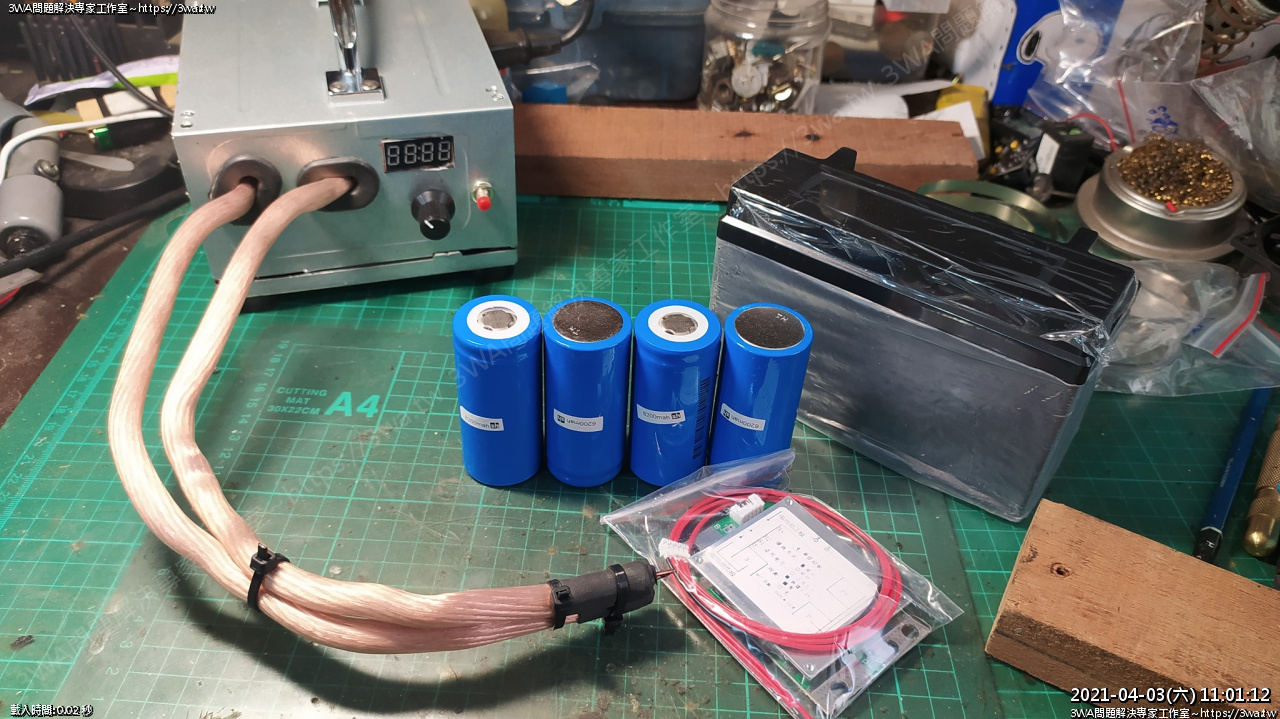

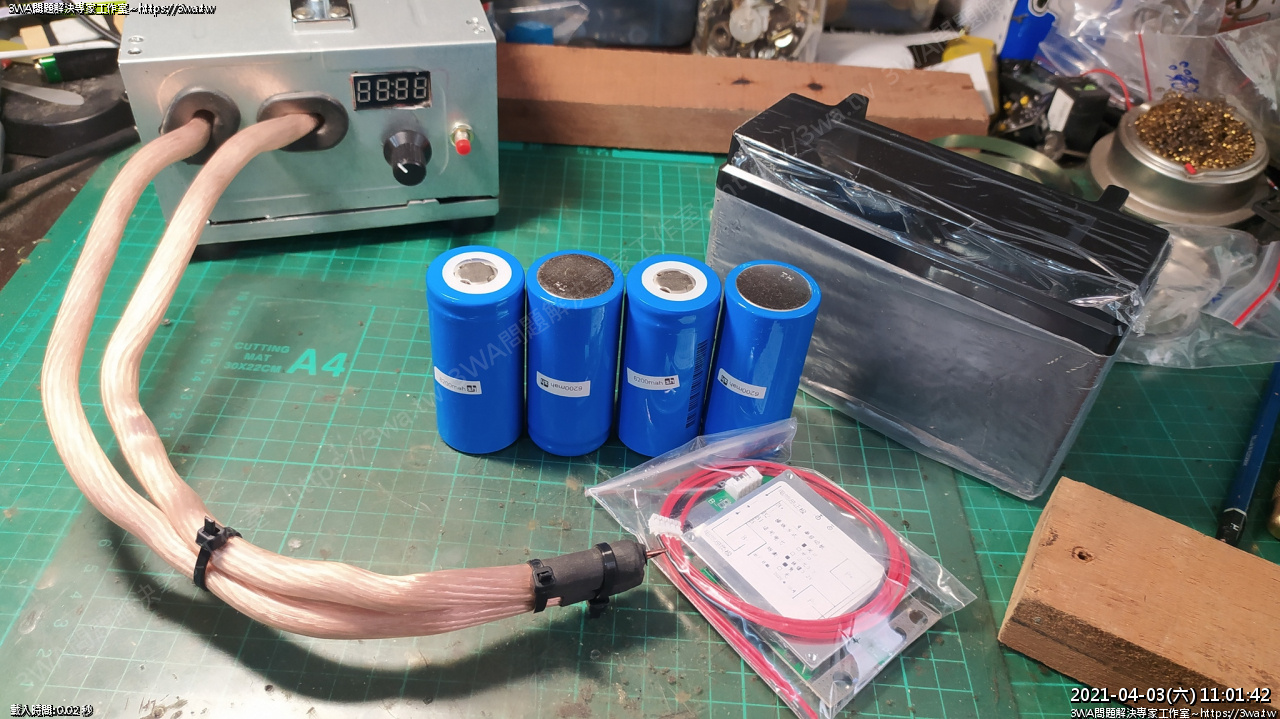

 電池與保護板、電池盒
電池是 3.2V 鋰鐵電池 6200mah

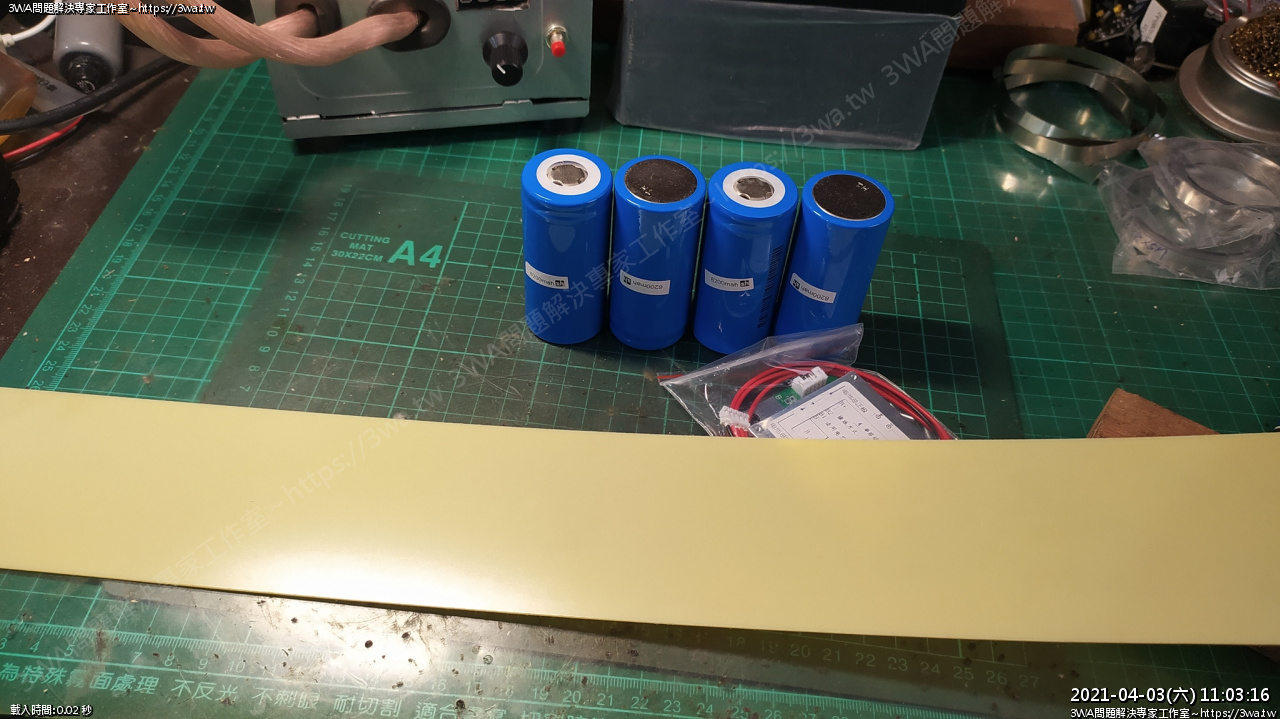

 拿出ABS板

切成二片

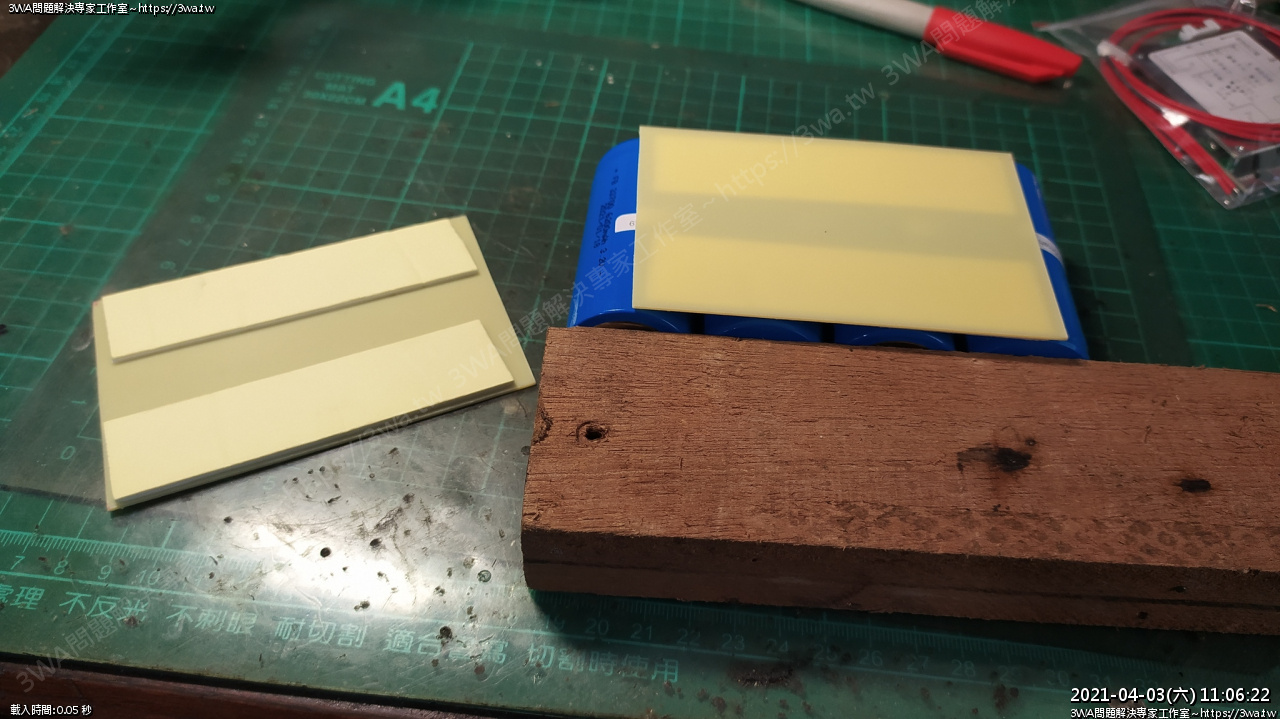

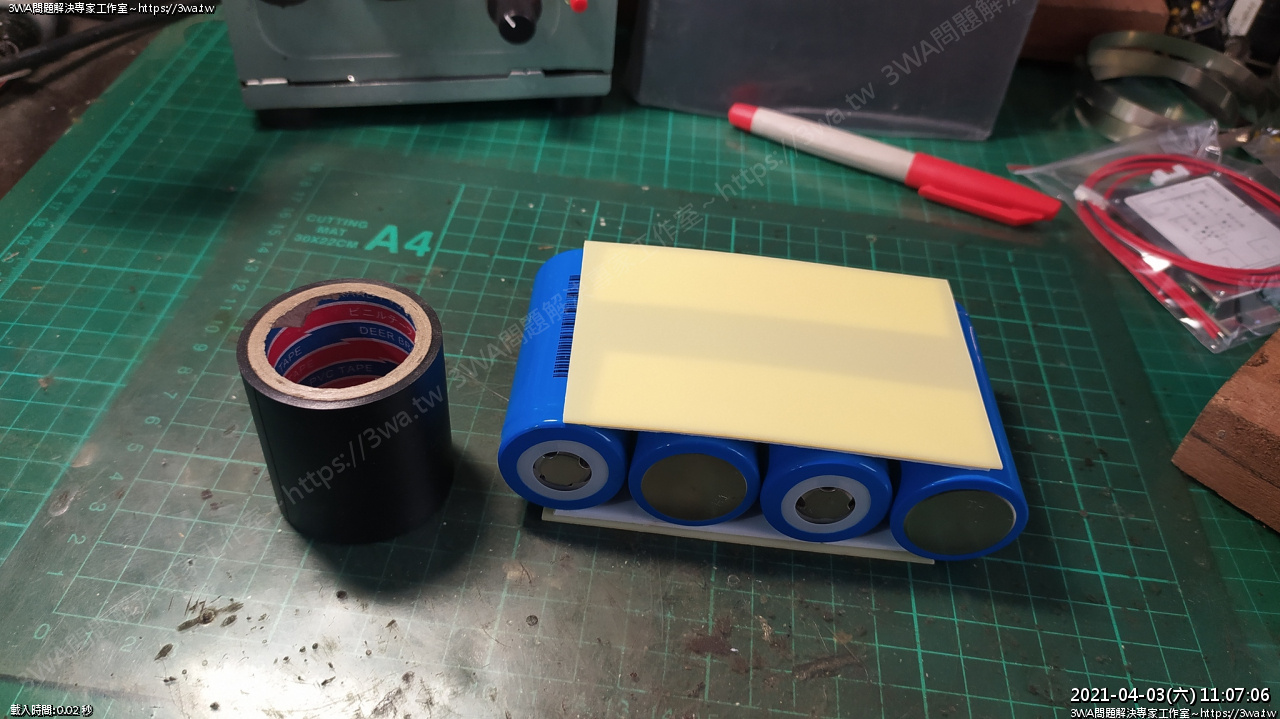

貼雙面膠

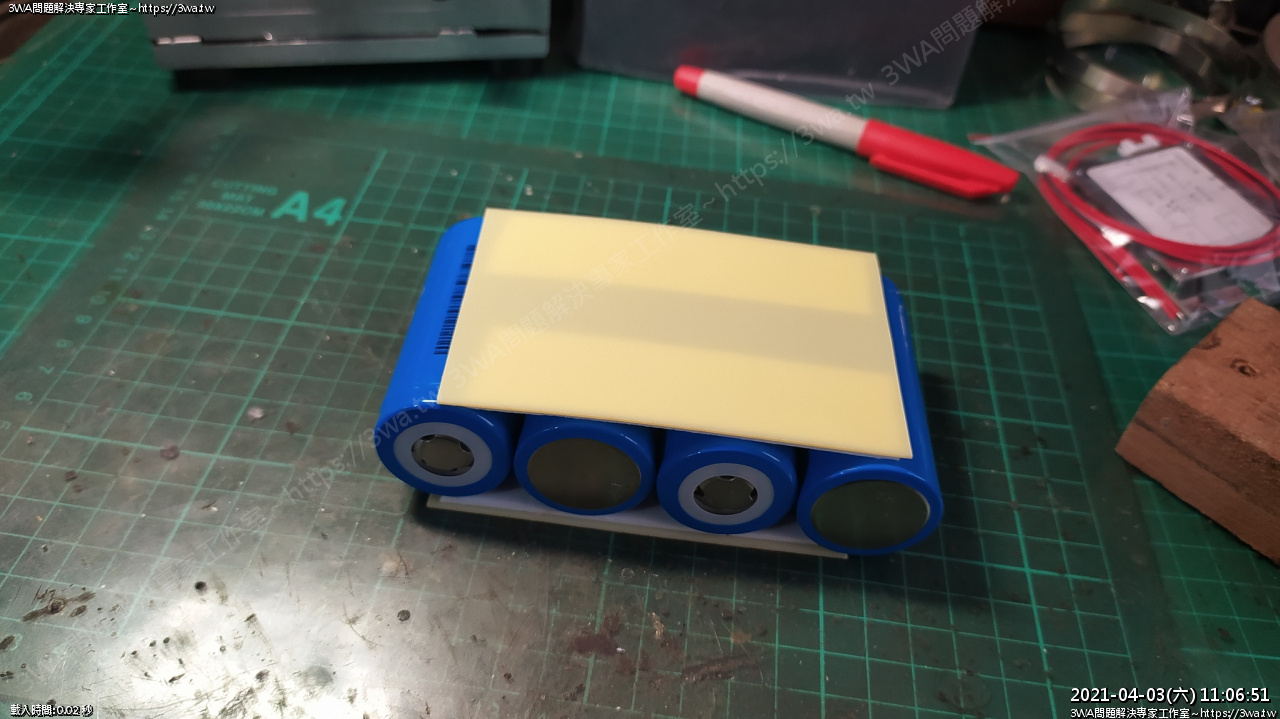

 固定電池

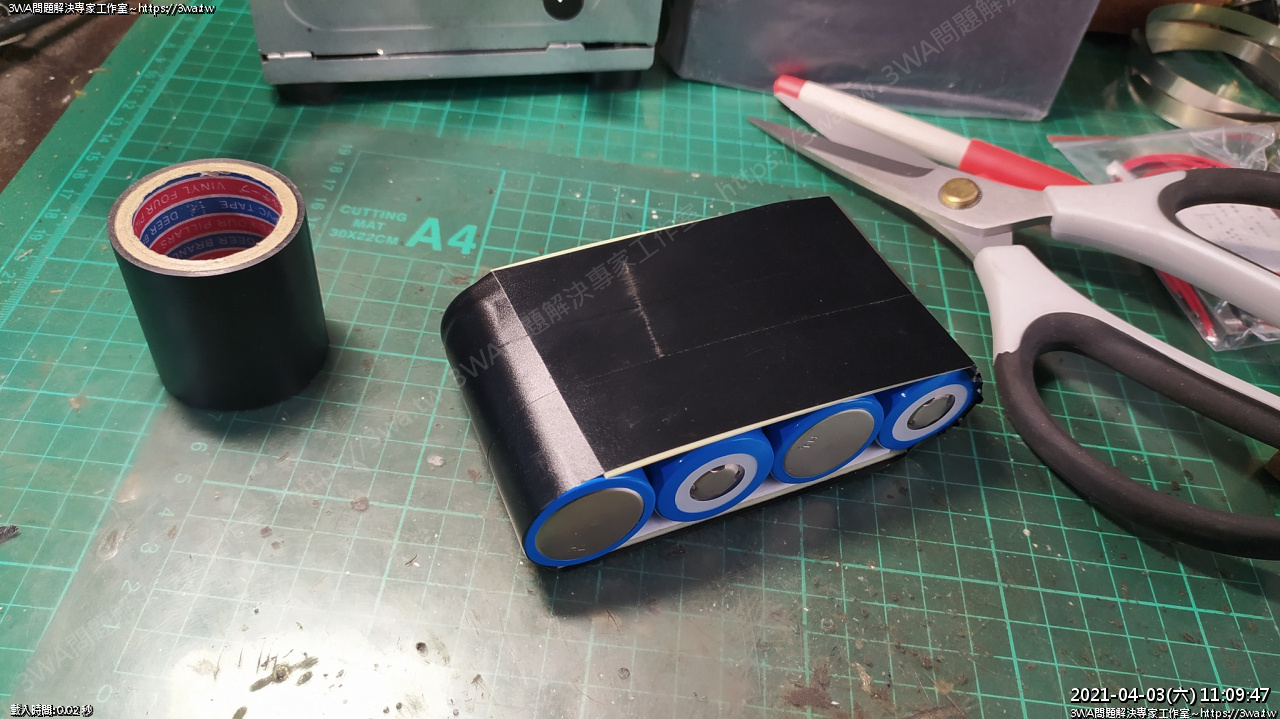

再用寬的膠帶

 固定電池

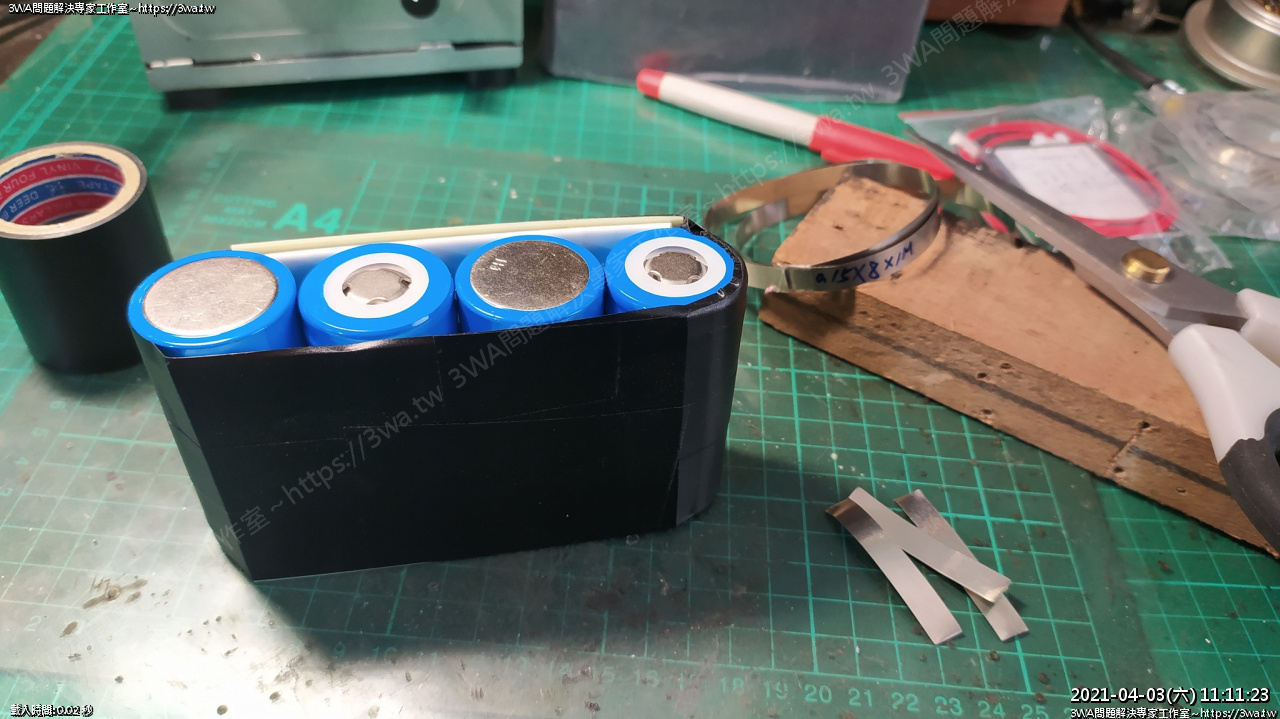

 剪鎳片，鎳片是 0.15 x 8mm

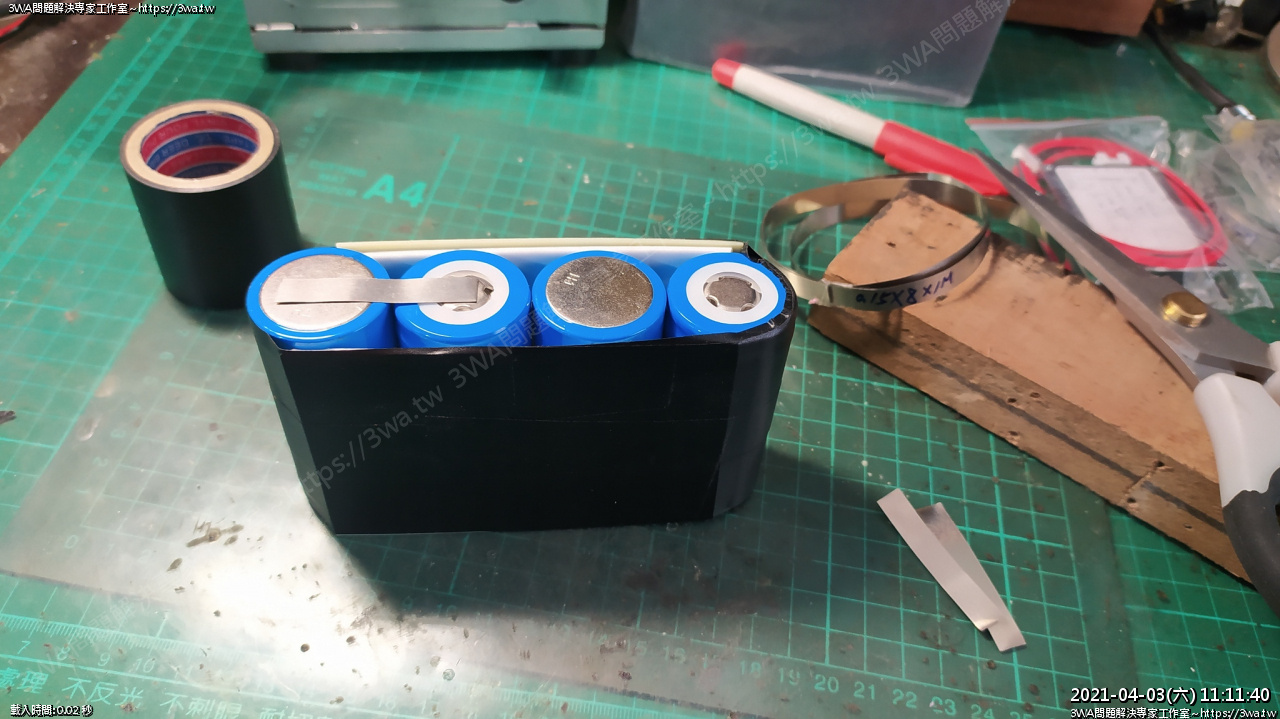

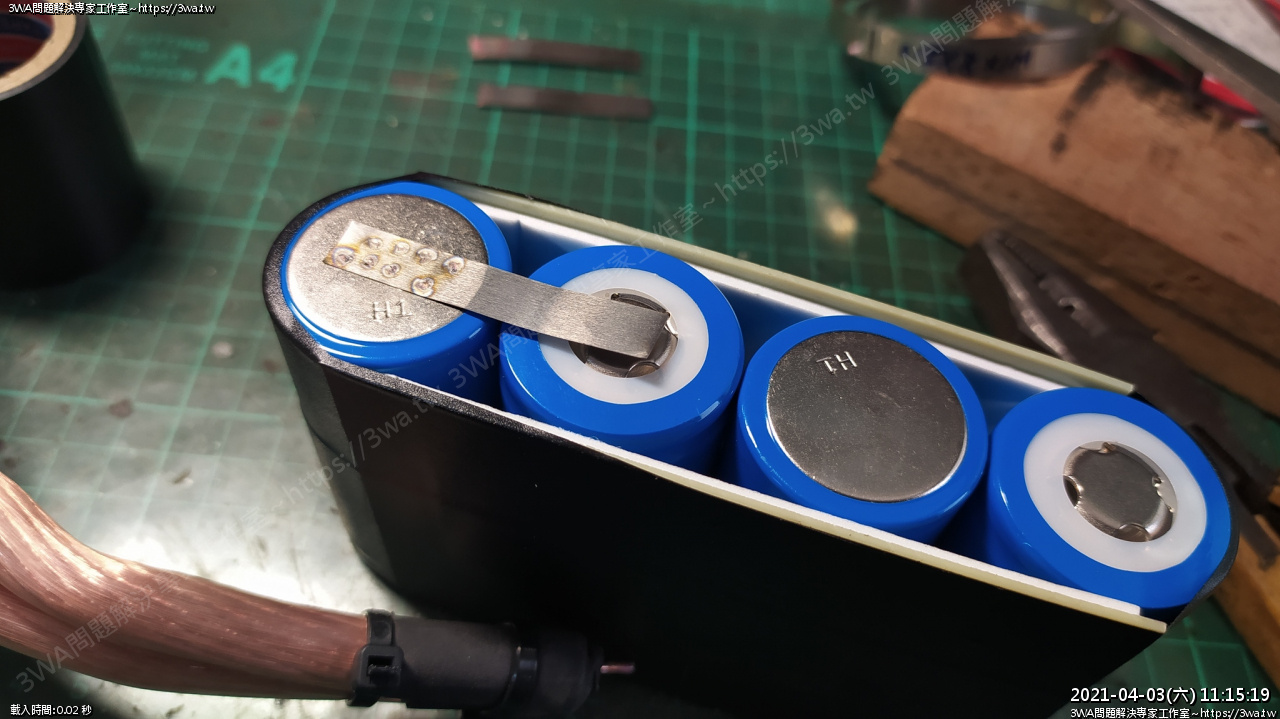

放上鎳片

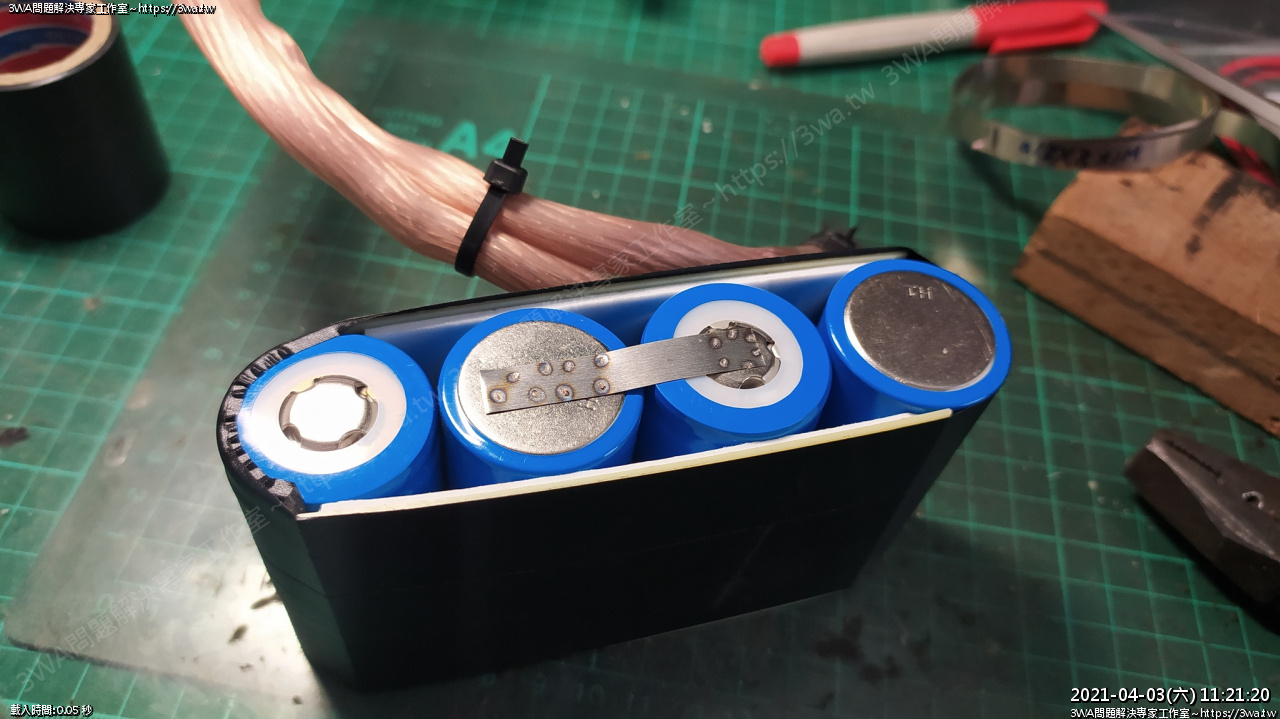

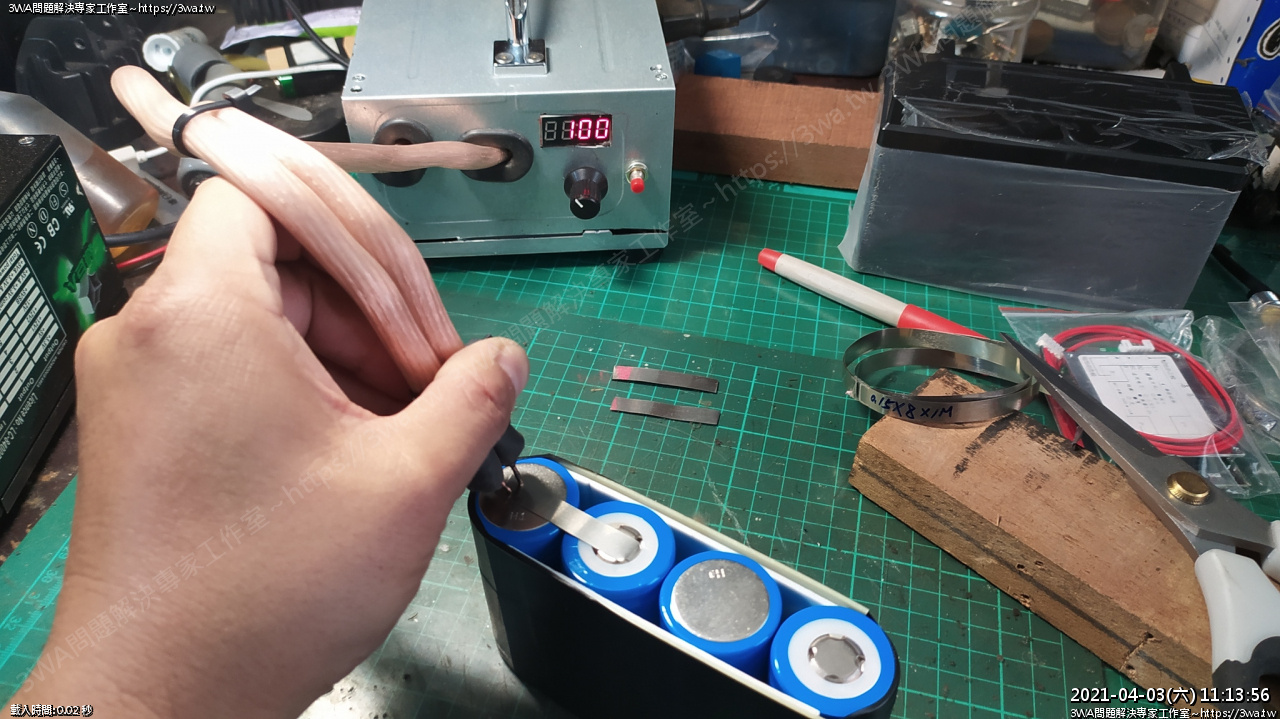

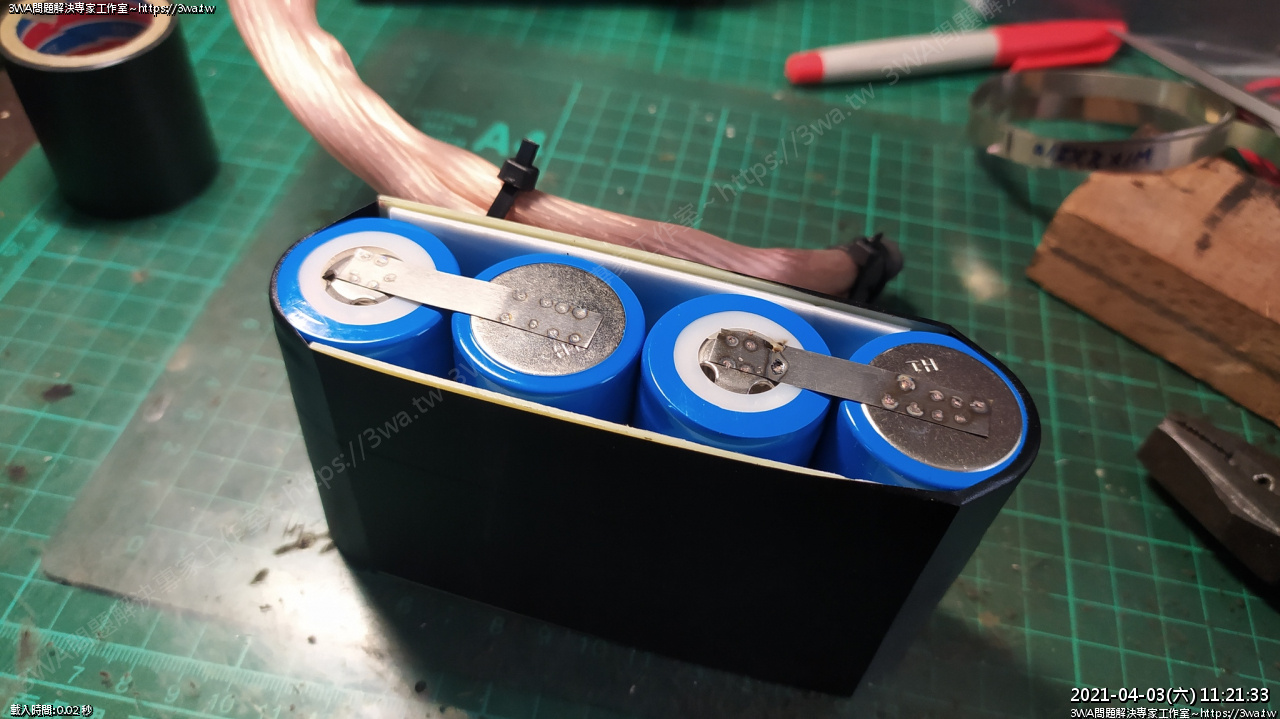

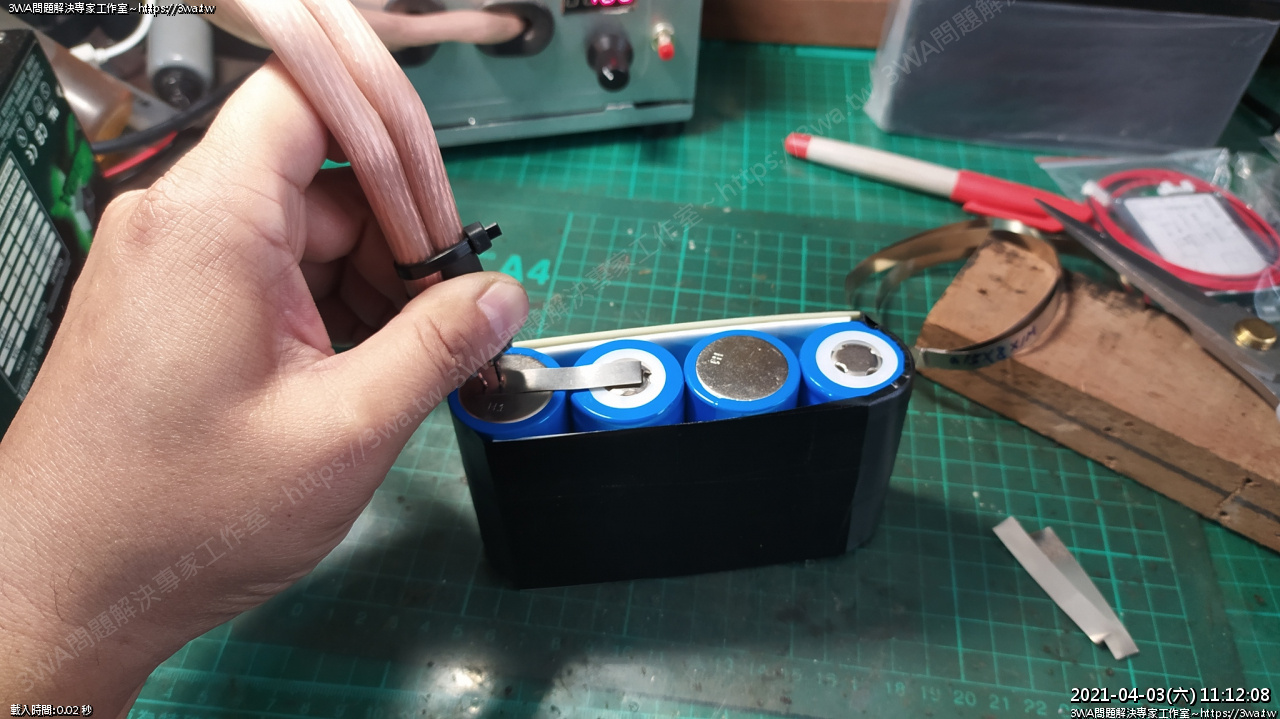

 點焊

自己焊可以多點幾個

 一個電池點8個焊點

 翻面，串聯

焊好了，相當不錯

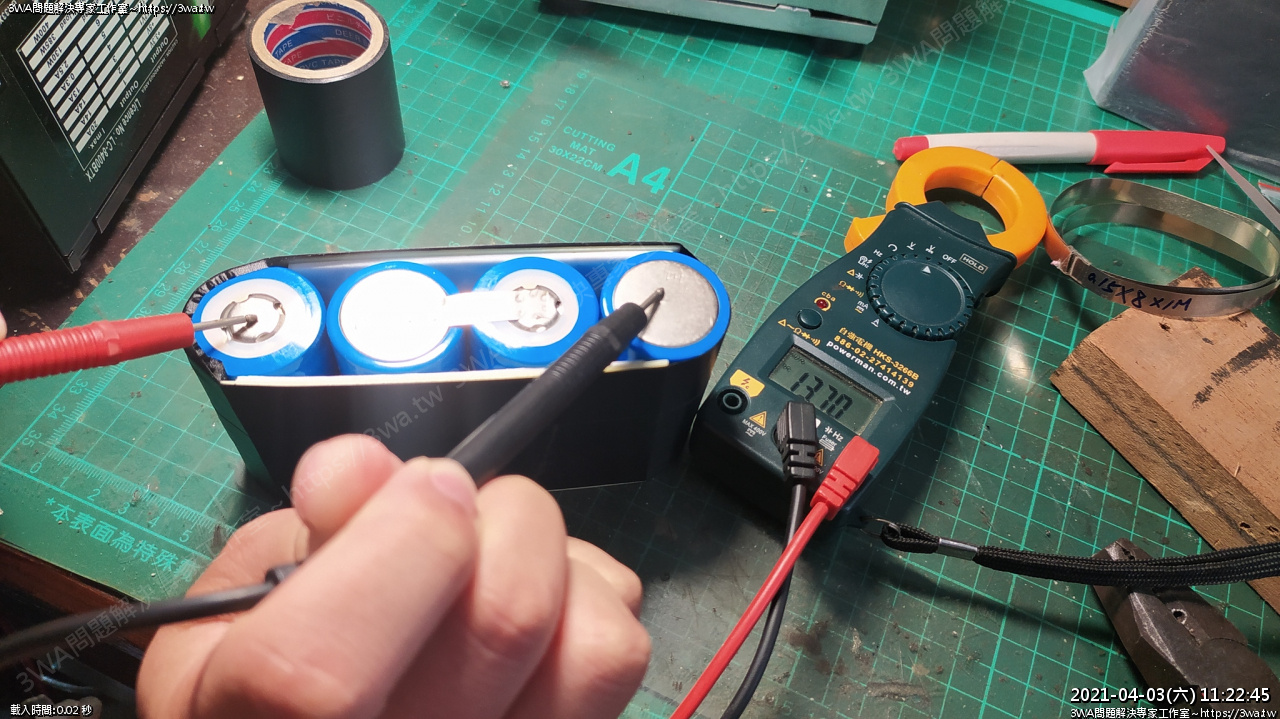

串聯後13.7V

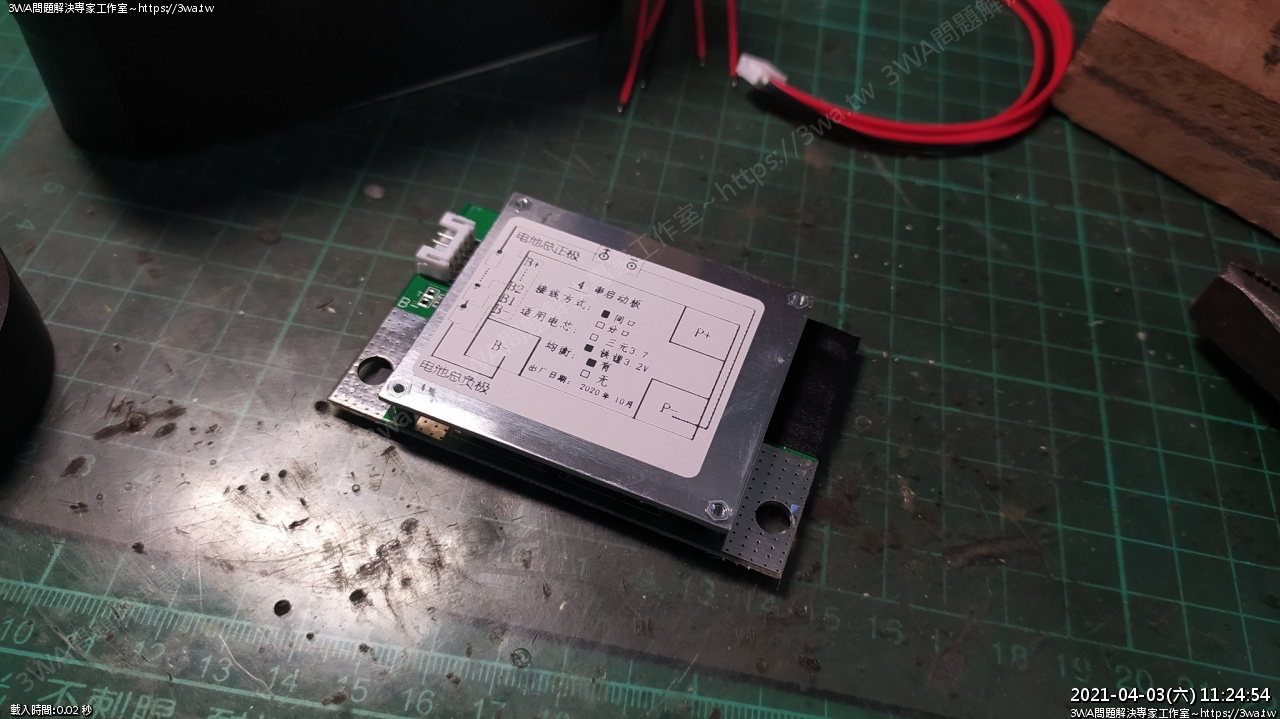

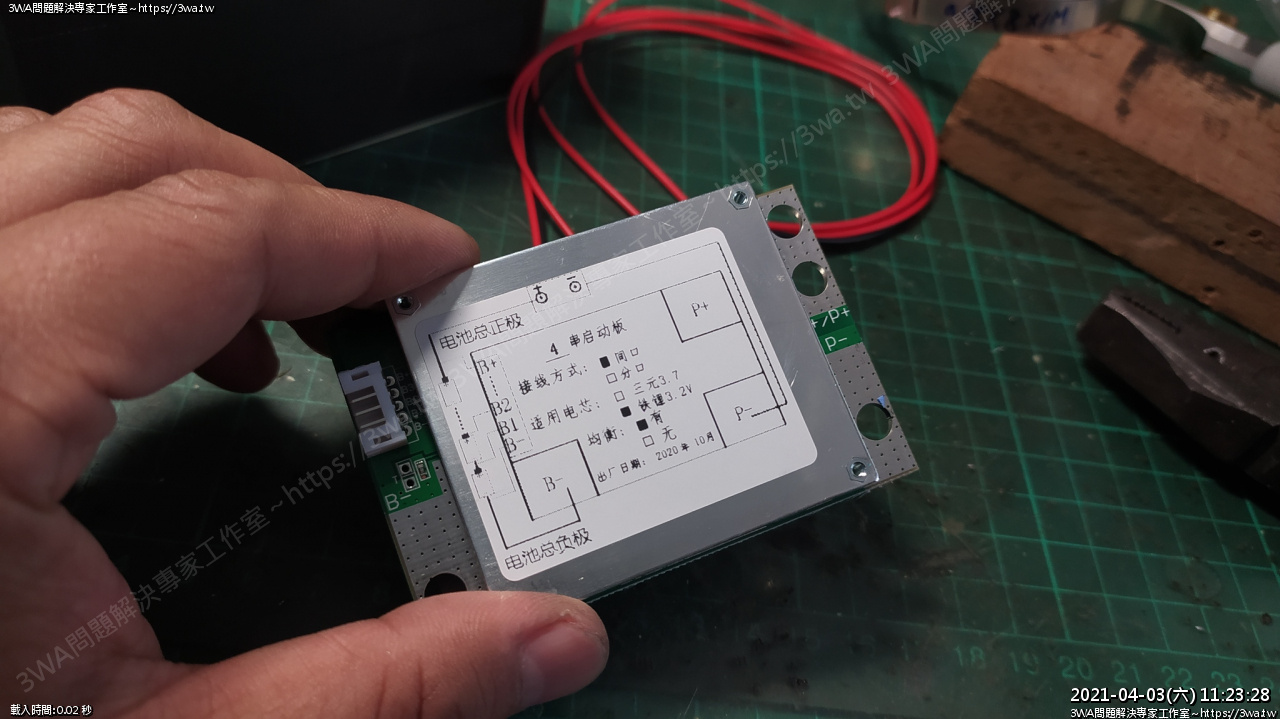

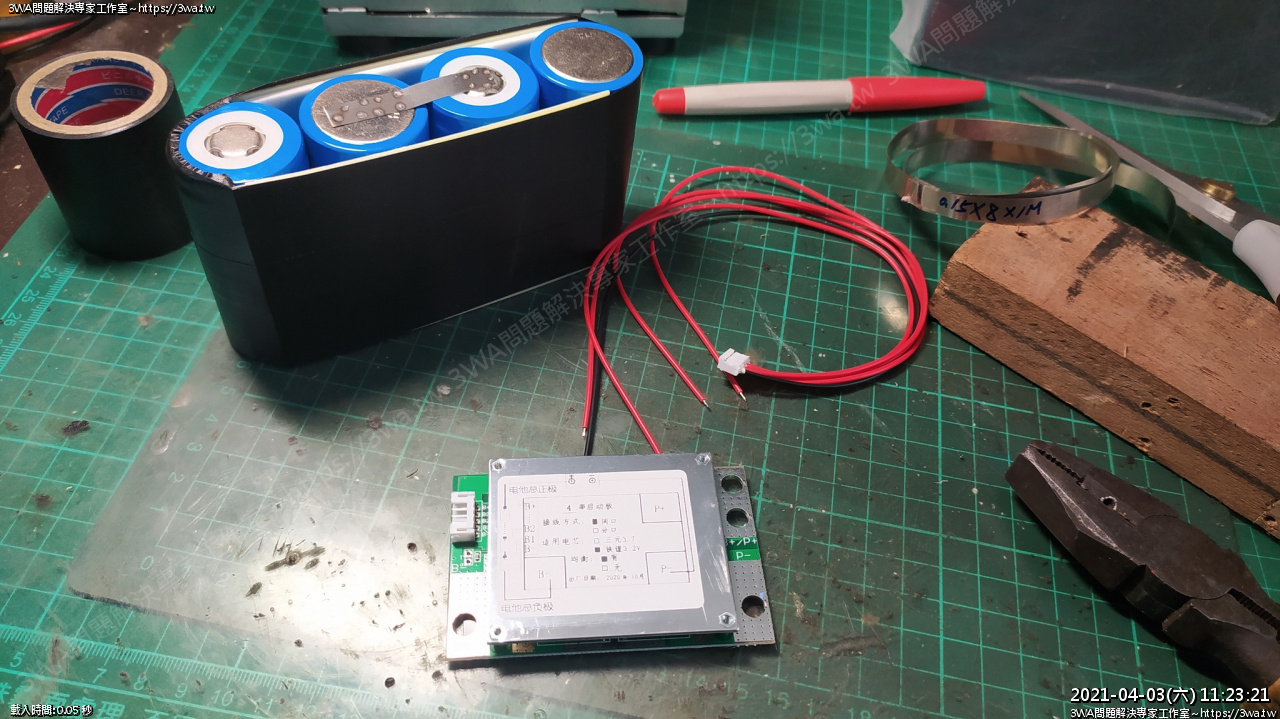

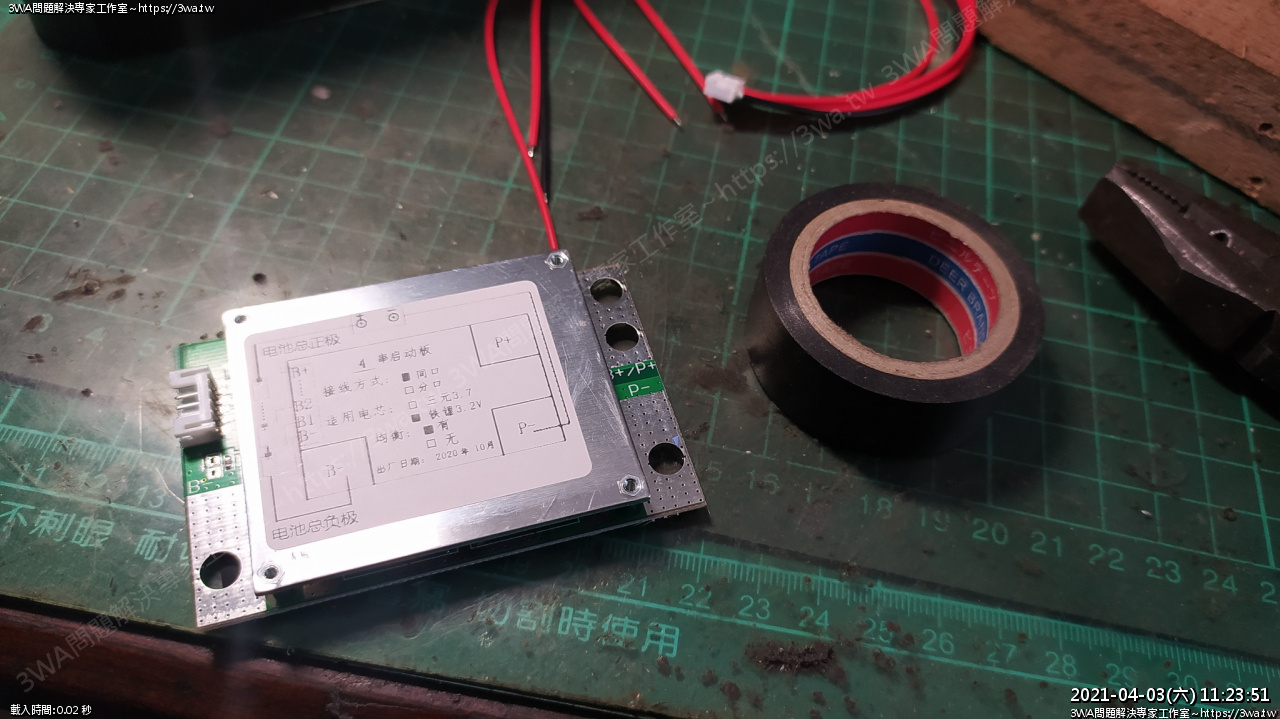

 接平衡板

 接線圖

 先用黑膠帶

把不需要接的地方包住

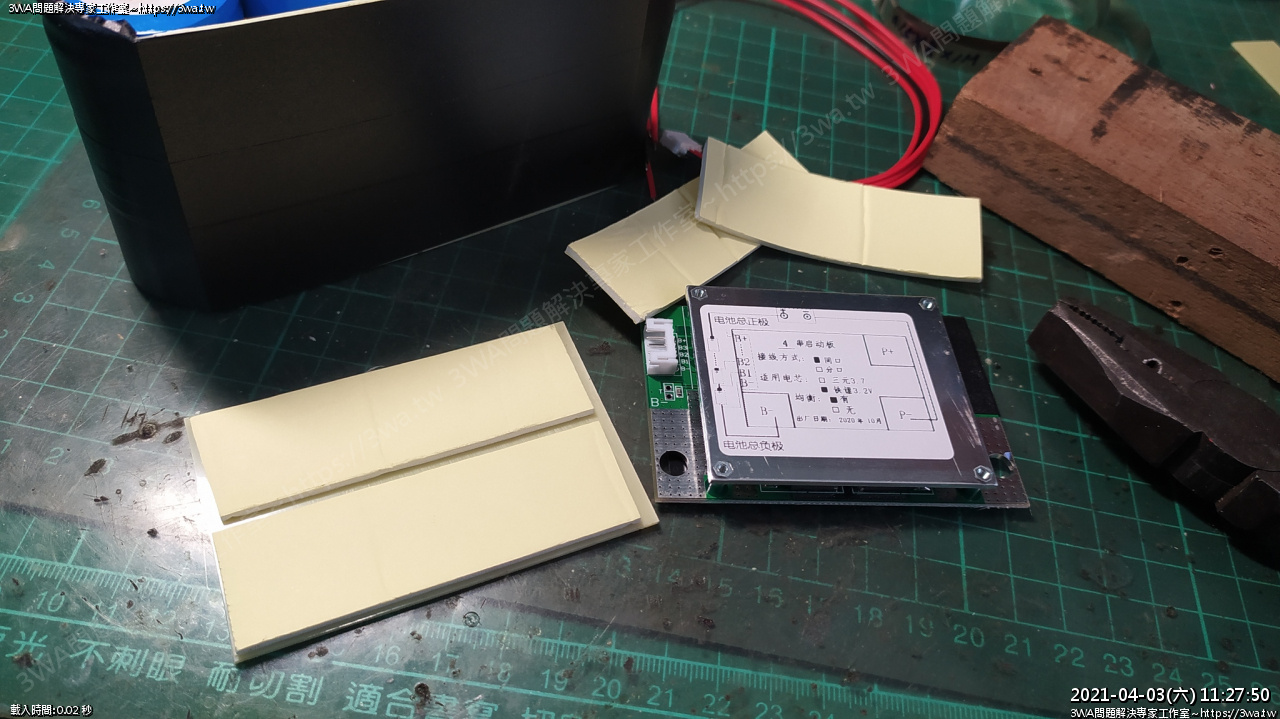

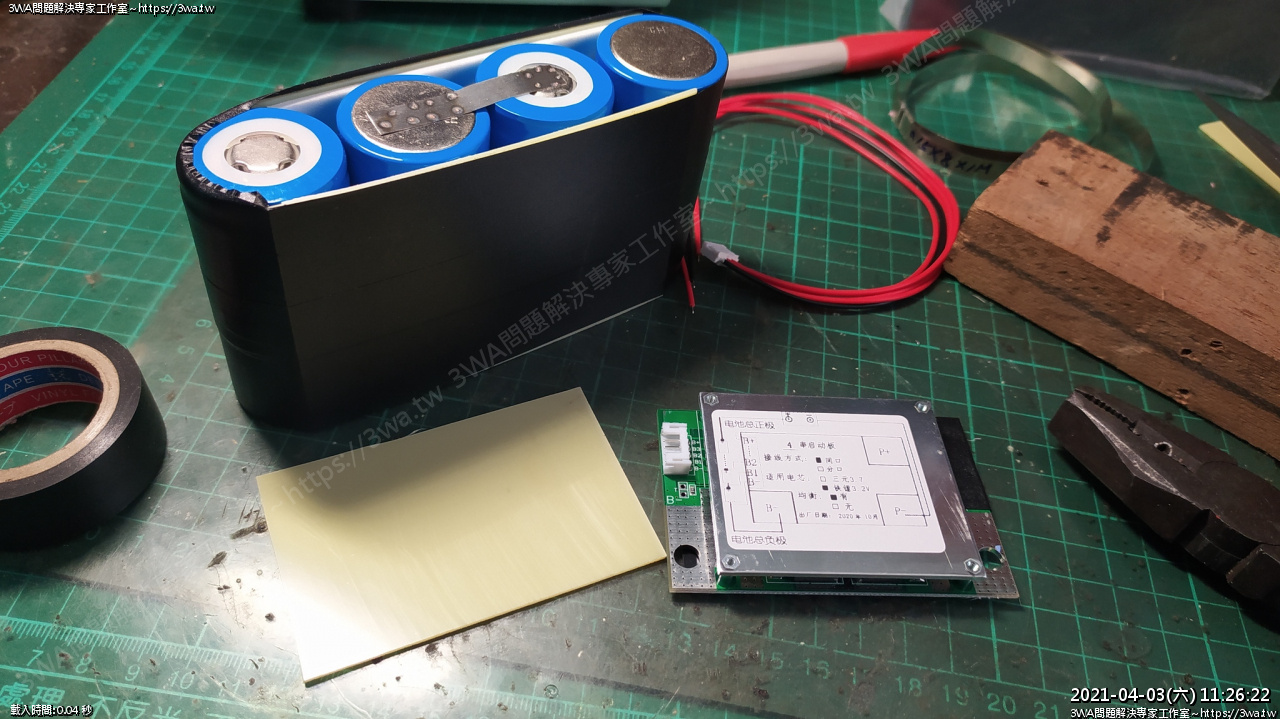

 再剪ABS板

 雙面貼

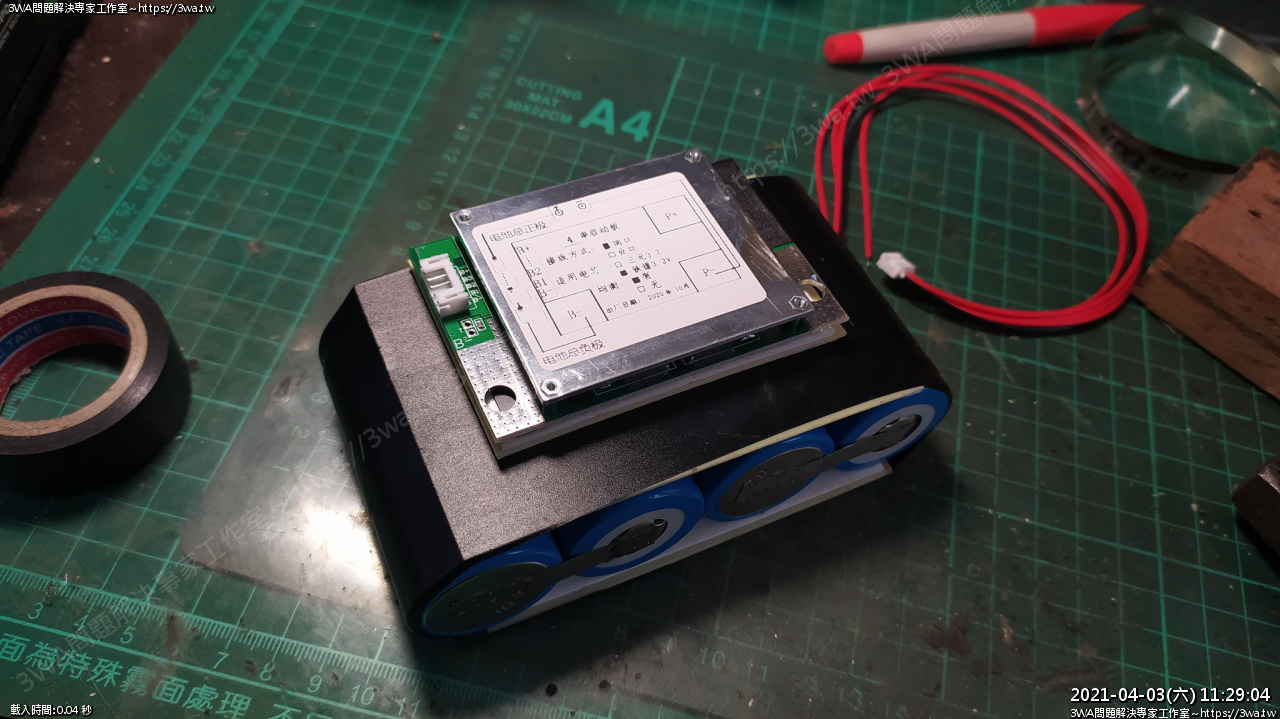

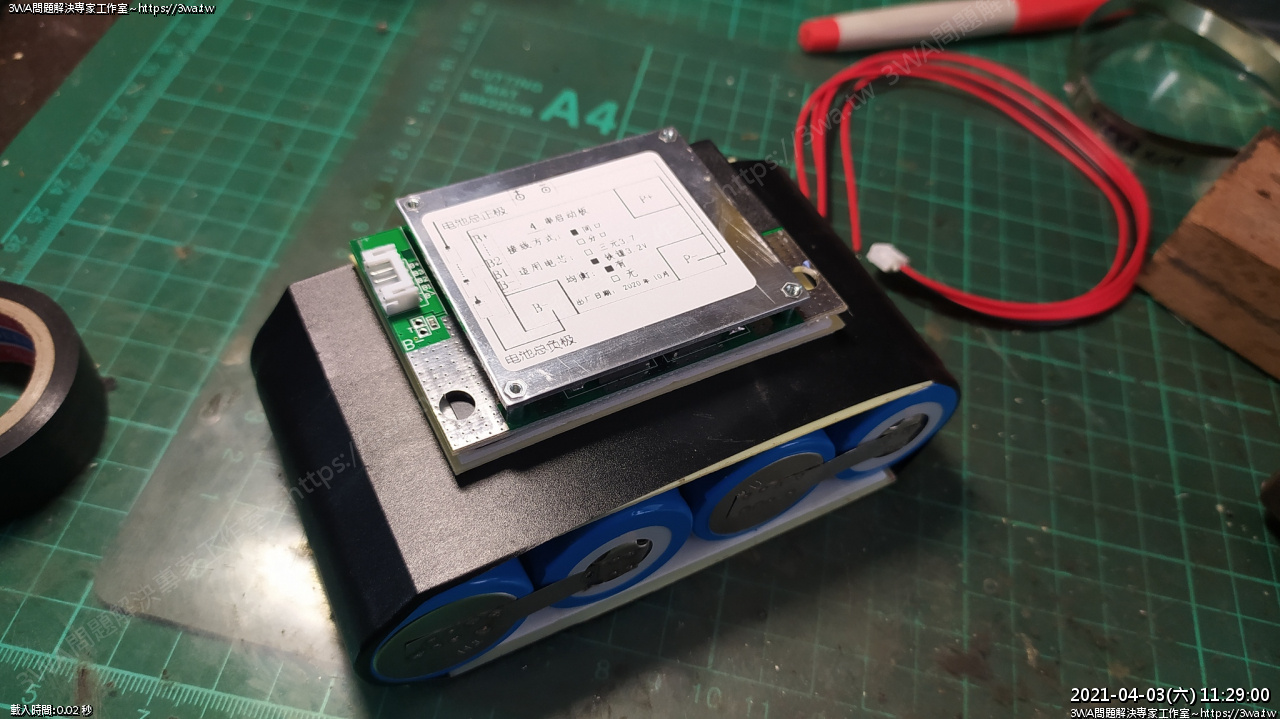

 固定在電池上

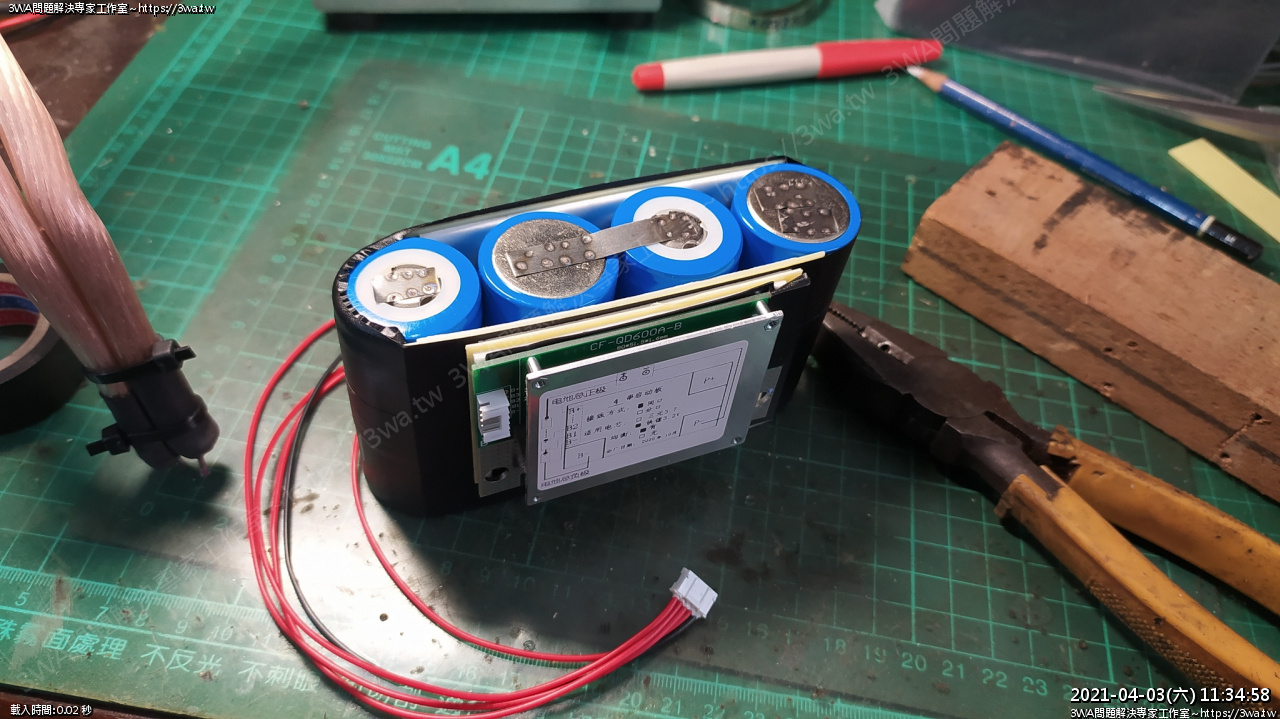

 然後接平衡線

 正電的輸出線

 平衡線接一接，負極接平衡板、平衡板負極輸出

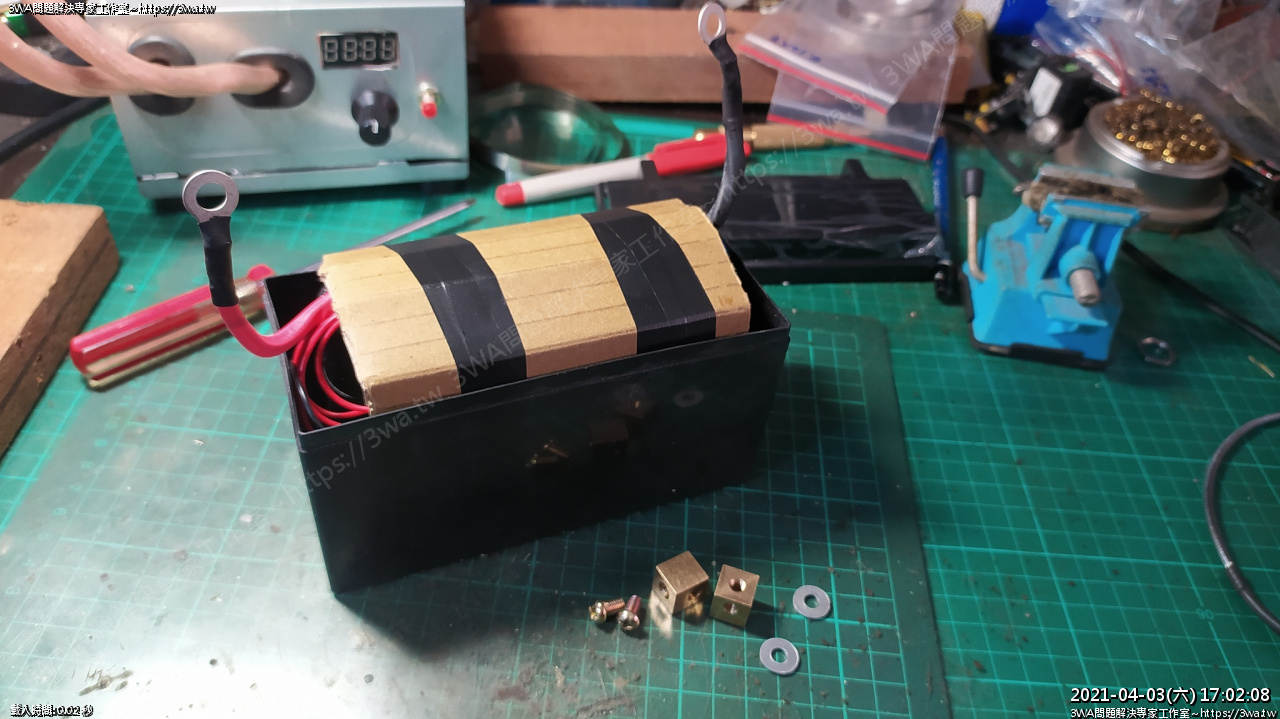

打包封好，塞進電池盒

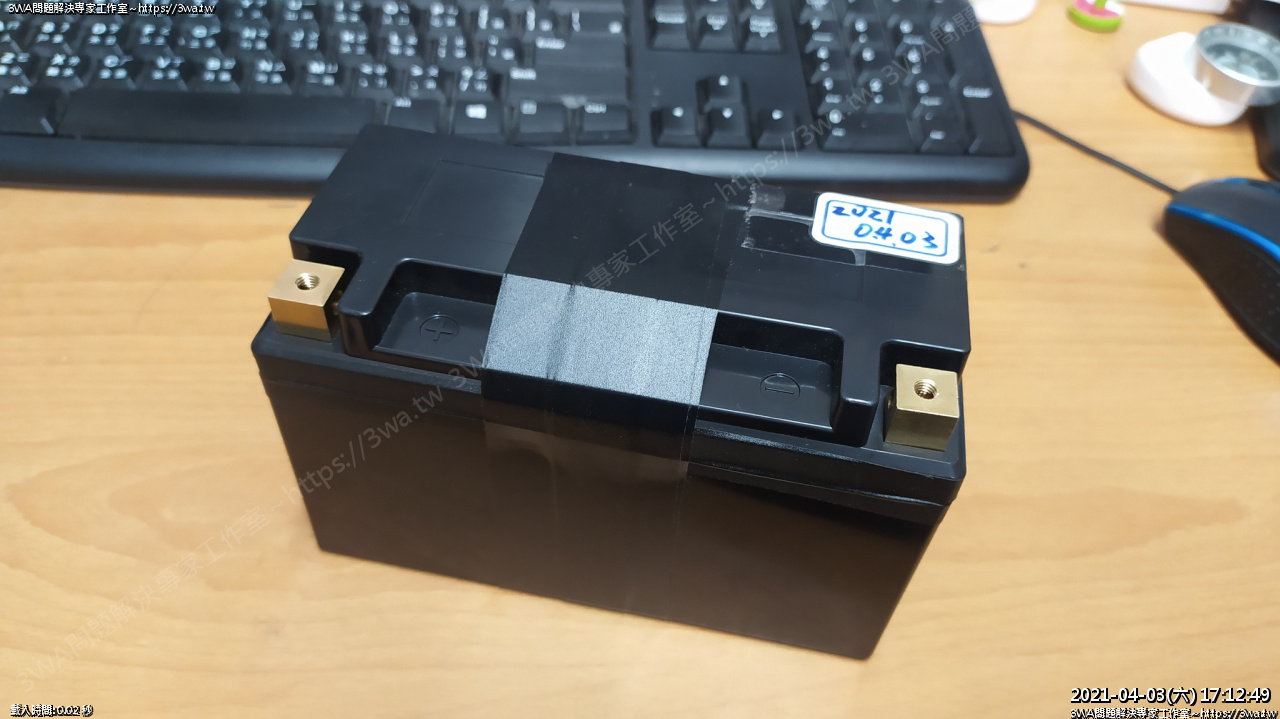

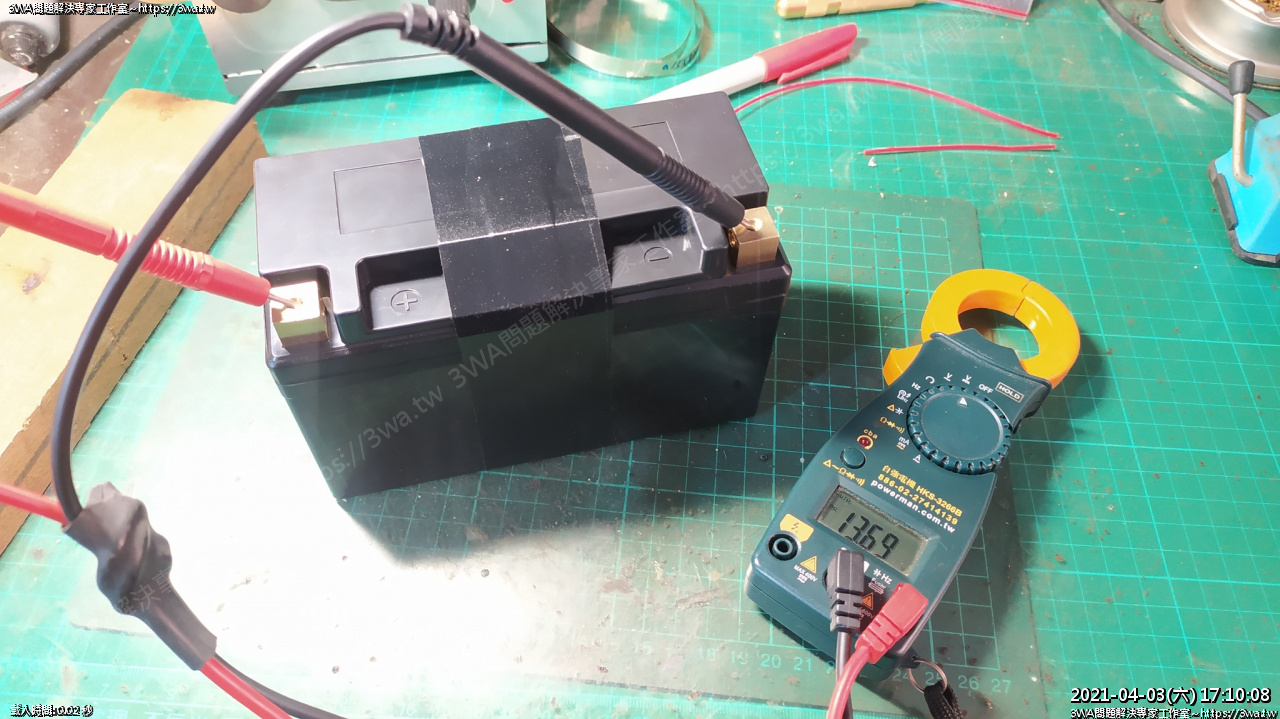

電池封好，測試輸出電壓

 OK ~ 製作完成

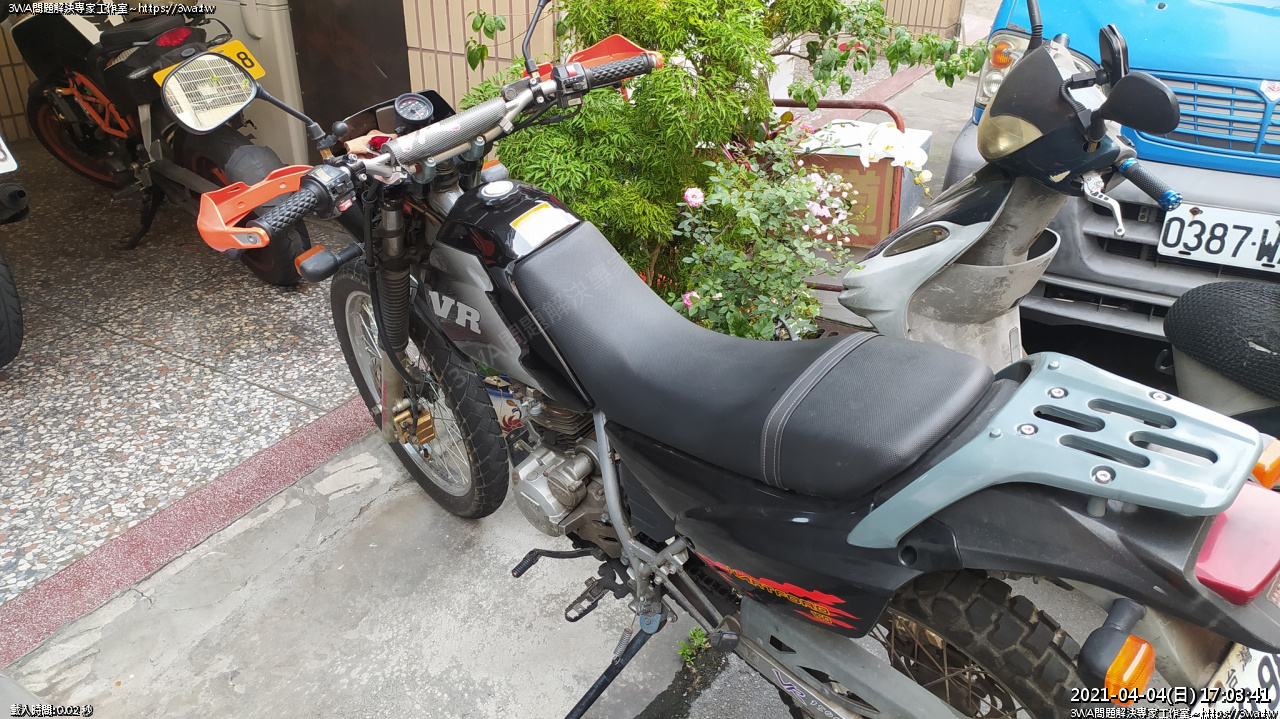

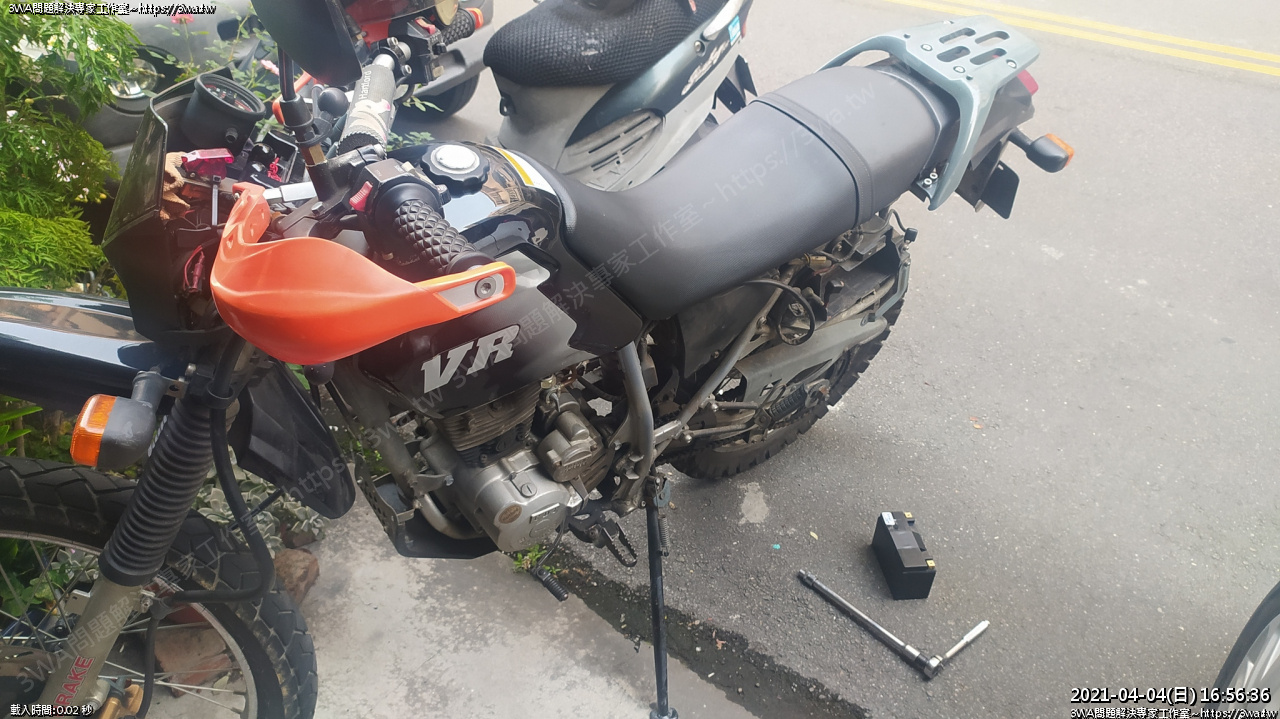

 兒童節舅舅騎VR來換電池

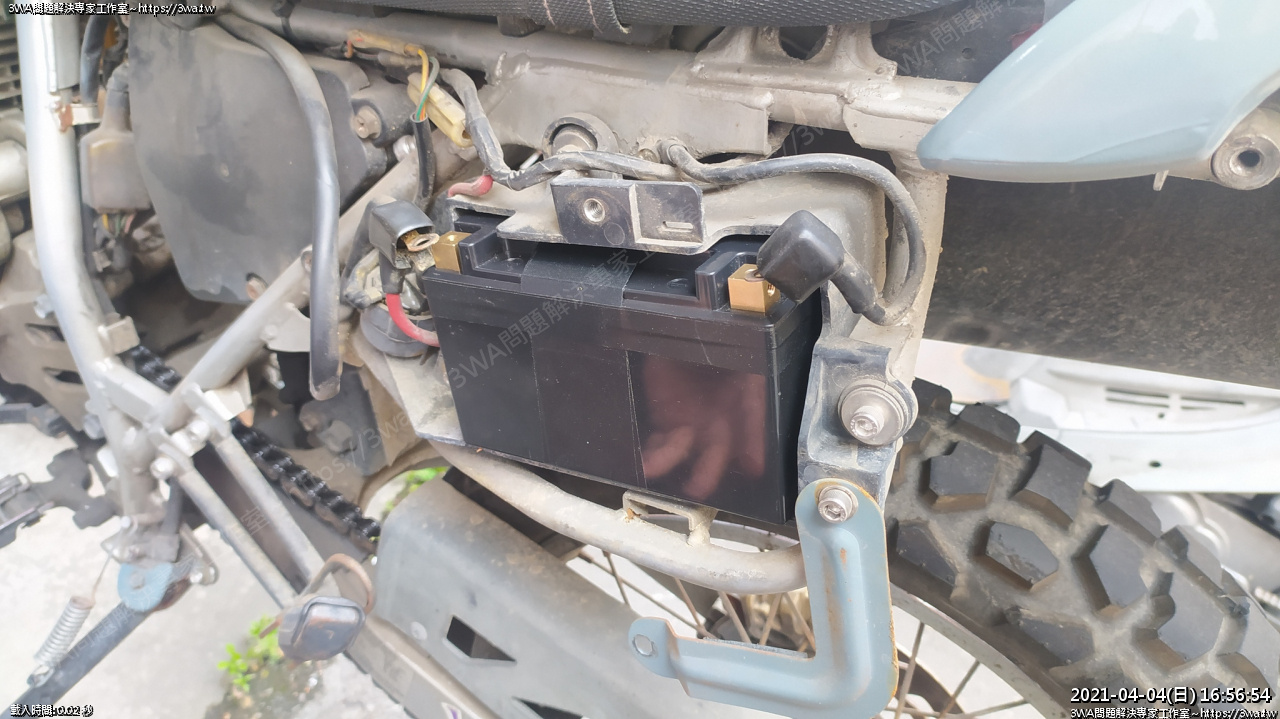

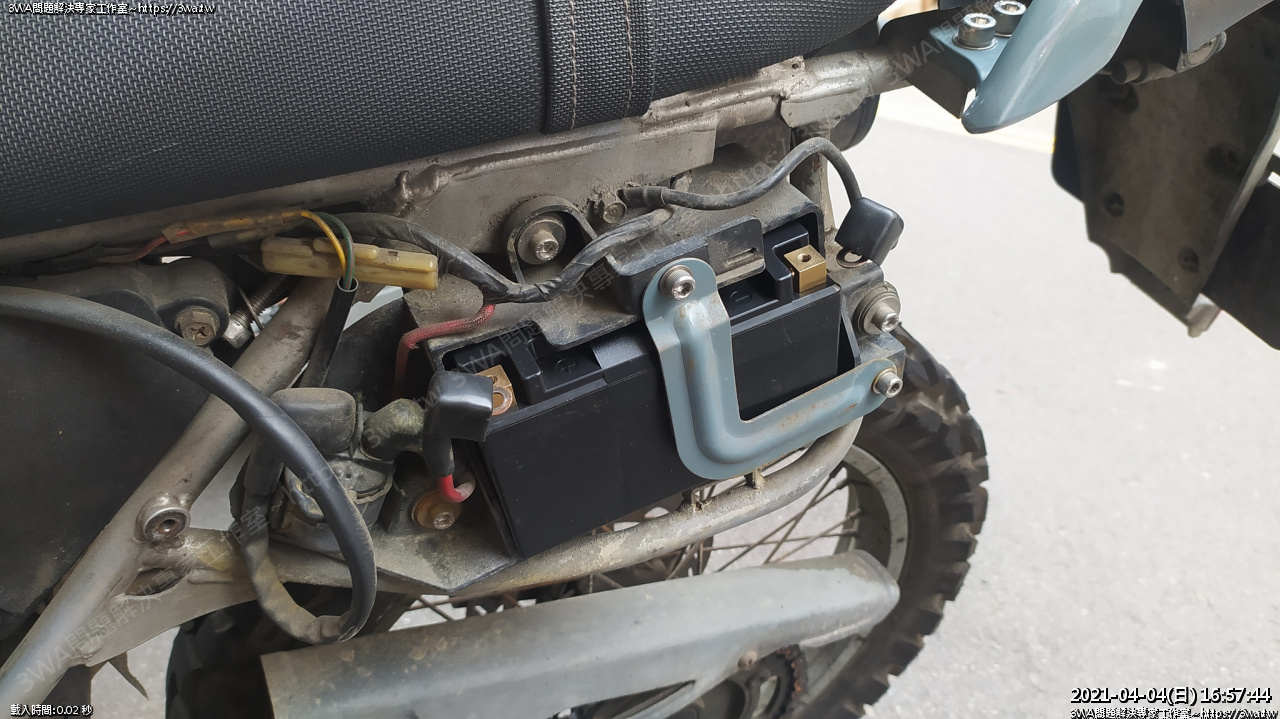

 裝上鋰鐵電池，這個7號薄型的鋰鐵電池比較小顆

電池跟電池盒中間墊些紙板讓電池不會晃即可

 裝上電池扣

 鎖上正負極

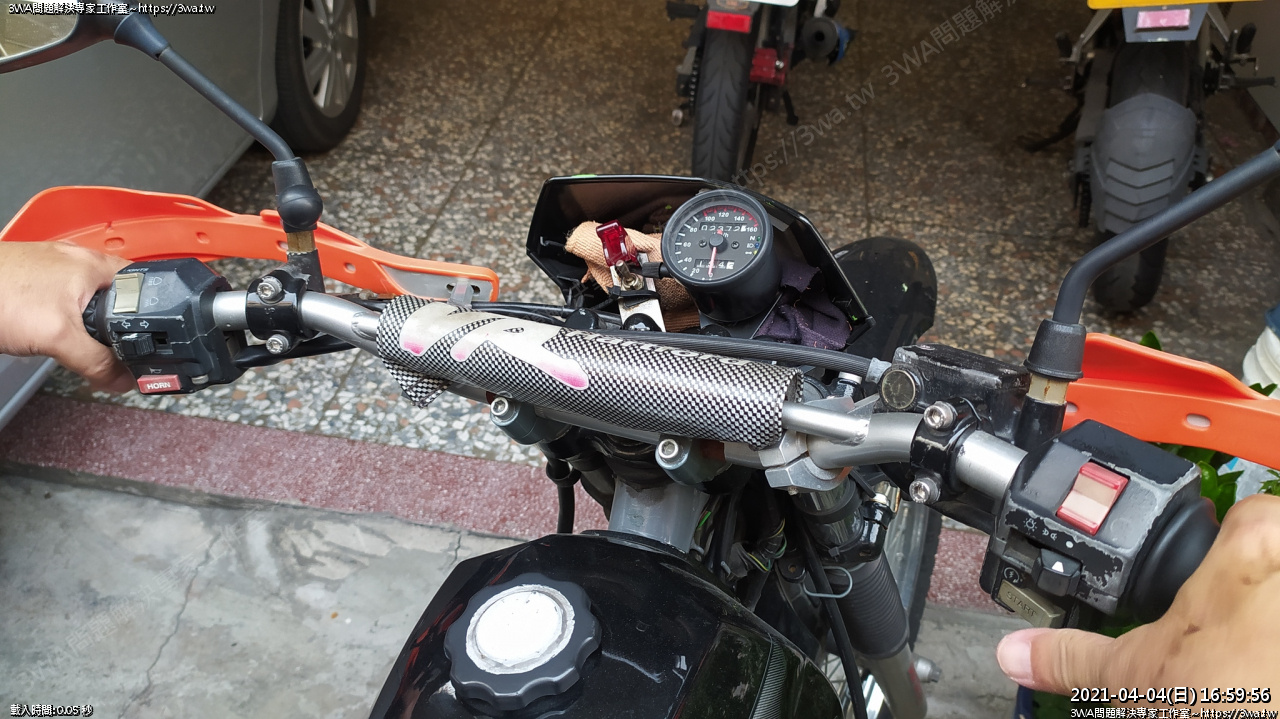

 發動

Video Player

00:00

00:00

00:00

• None
• 中文字幕 (loading)

Use Up/Down Arrow keys to increase or decrease volume.

一觸即發

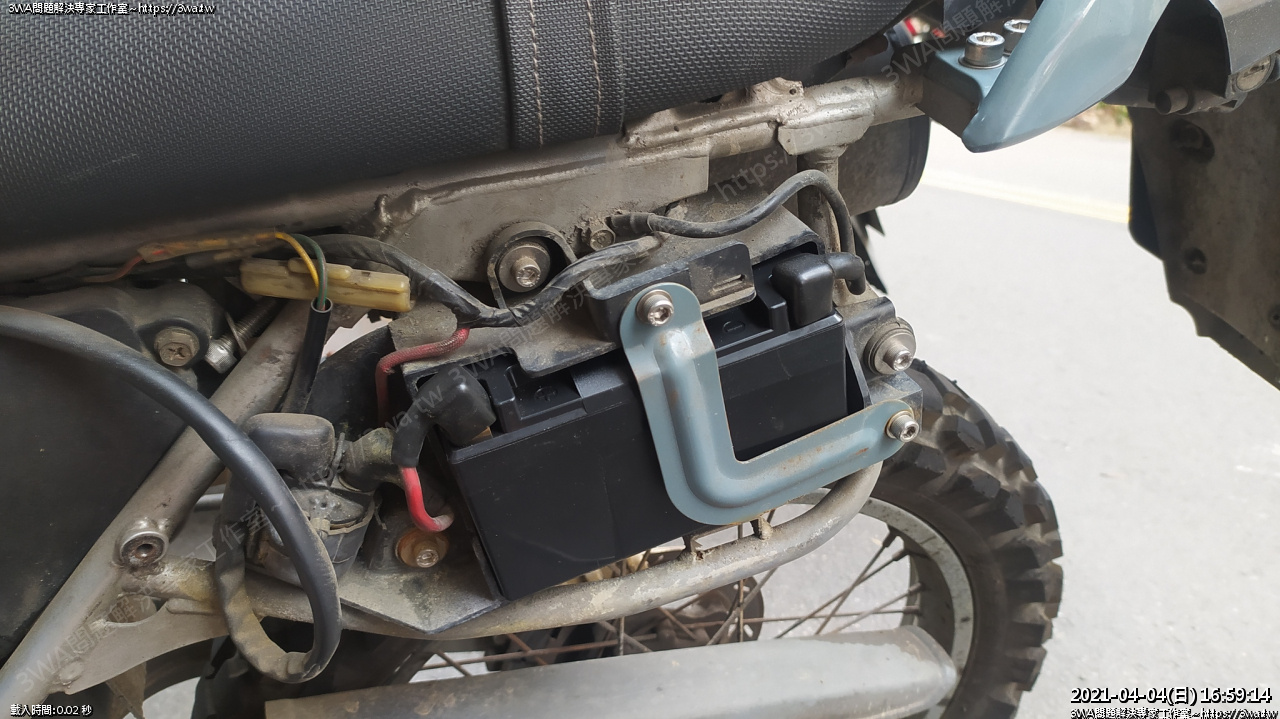

 安裝完成，VR 150 偷輕 2.5 kg，相當不錯
