之前作給酷龍使用的轉速表，能用在 KTM RC390 上嗎？

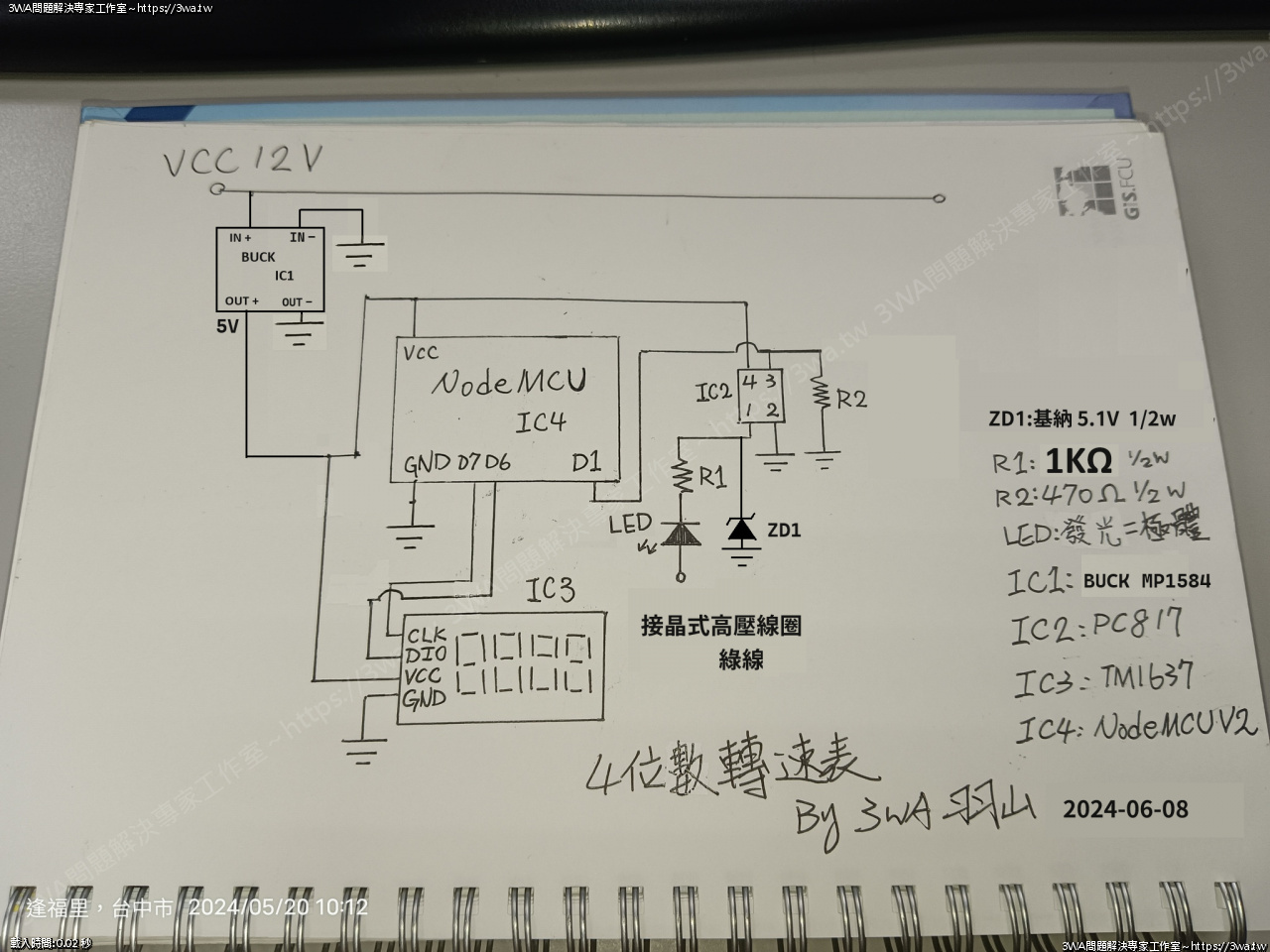

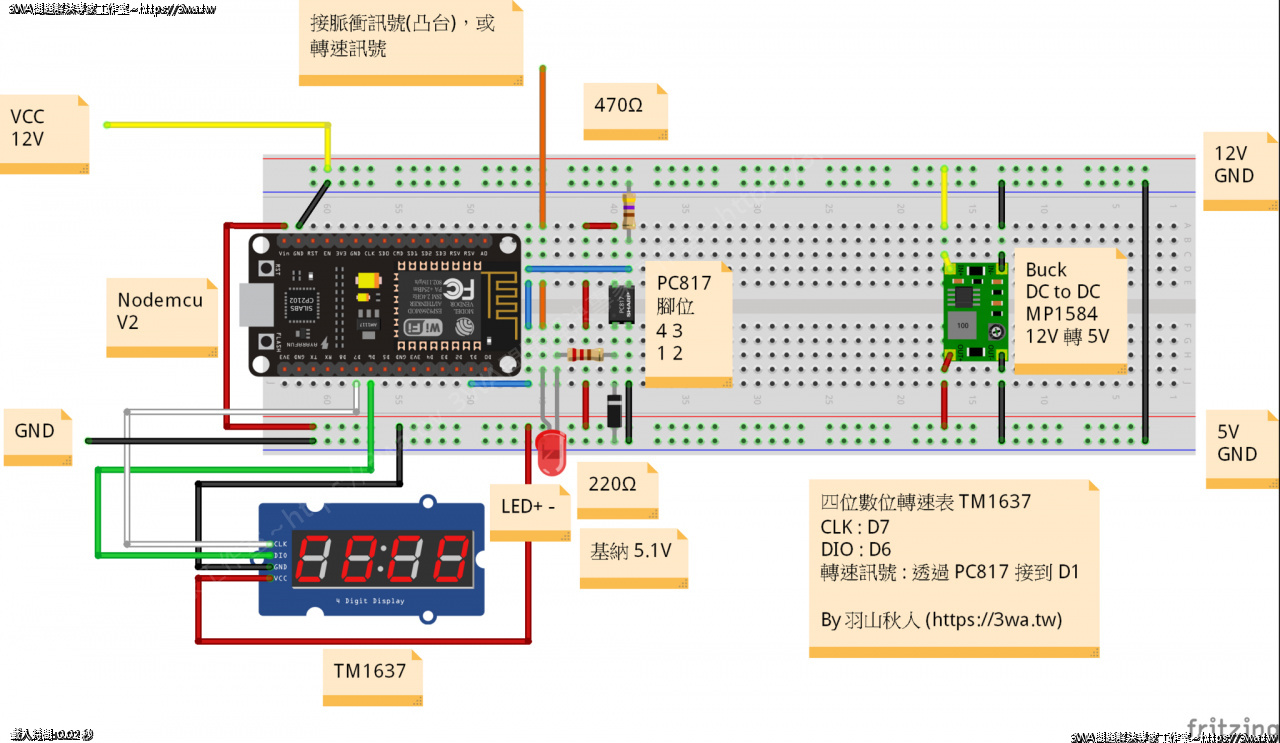

 電路圖

Fritzing 製作轉速表電路圖

程式碼可以參考這篇

https://59.126.75.42/blog/blog.php?id=1929

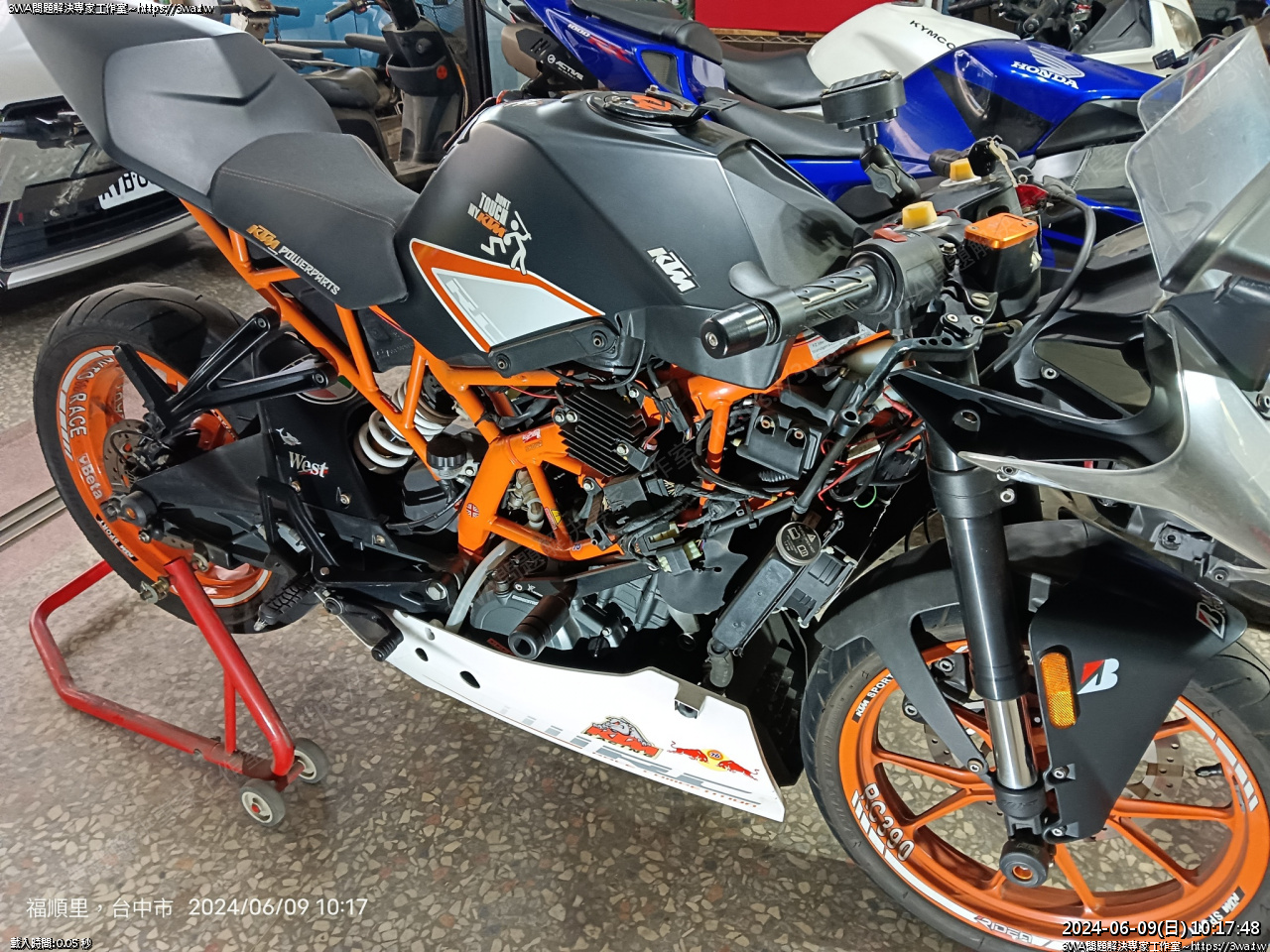

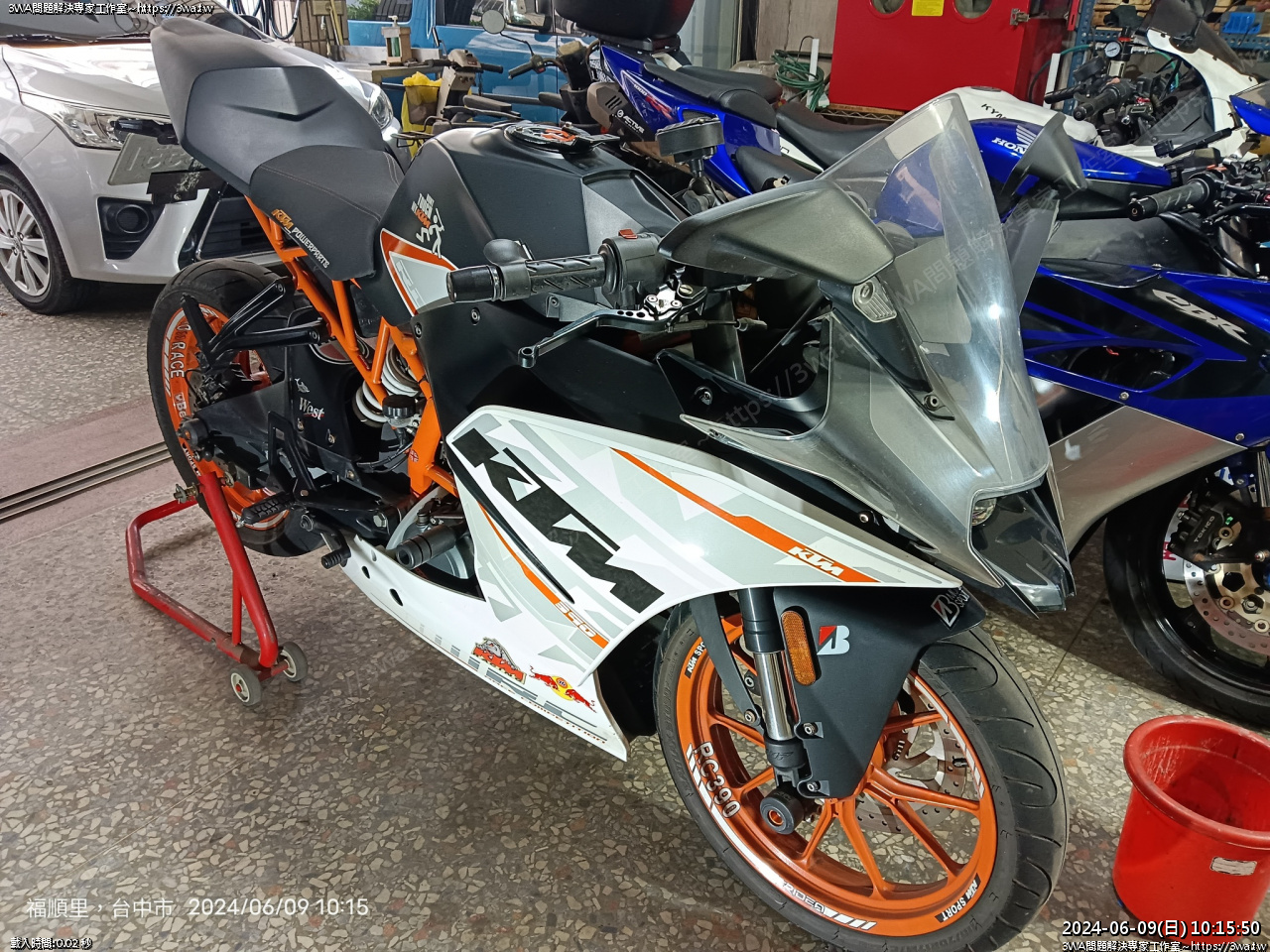

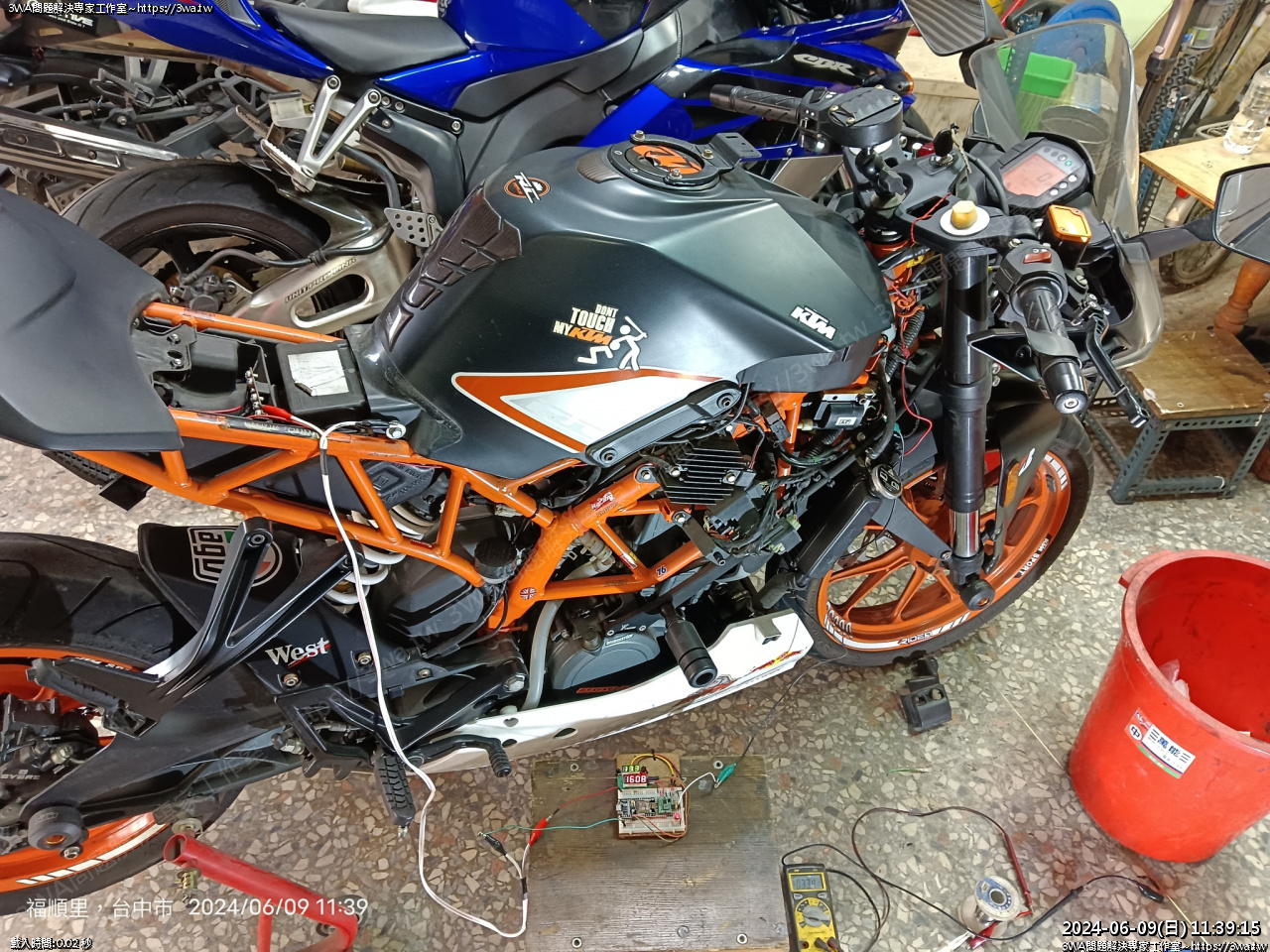

連假有空來試試，把車子架好

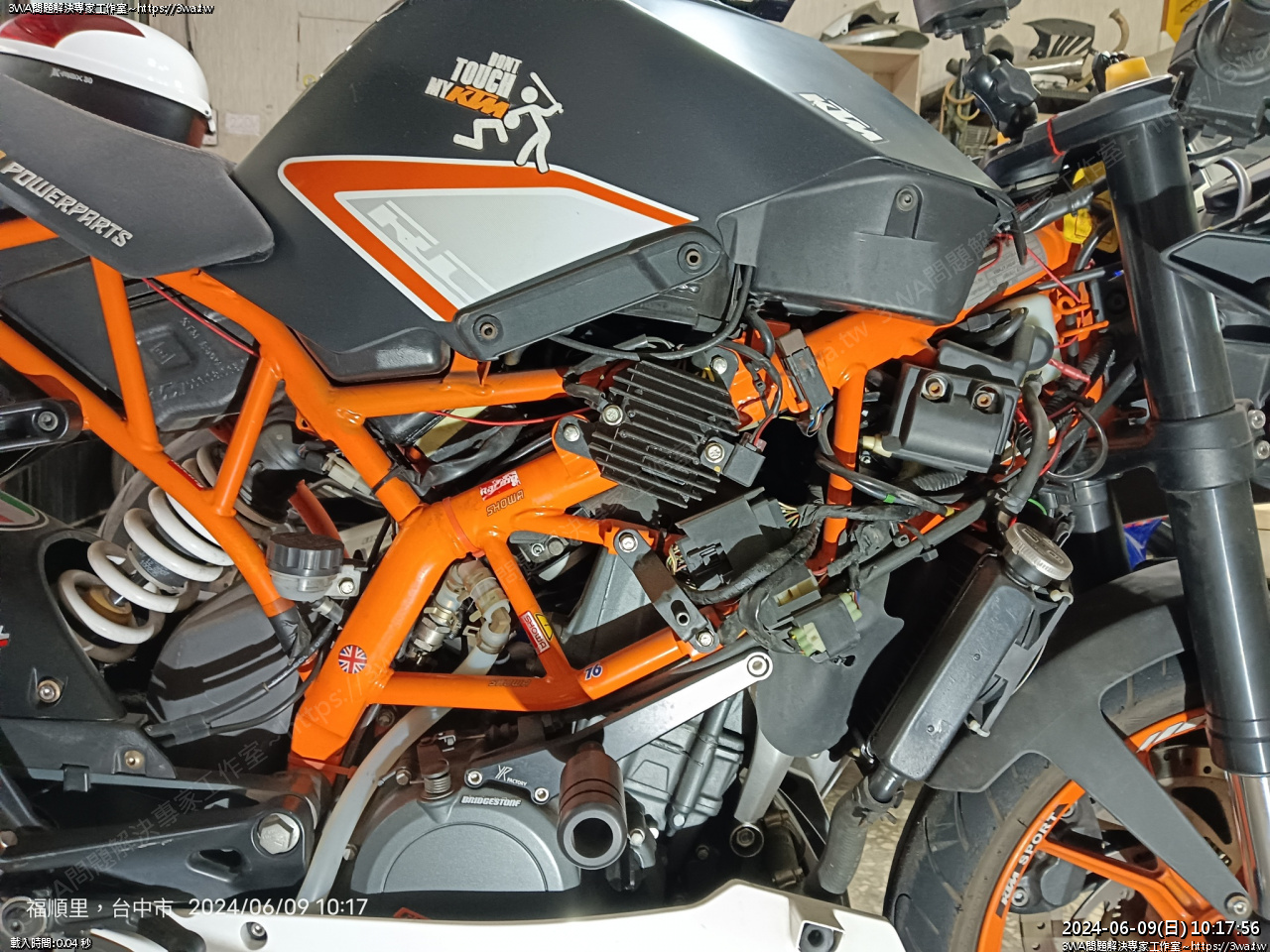

拆下側殼，共五顆螺絲，相當好拆

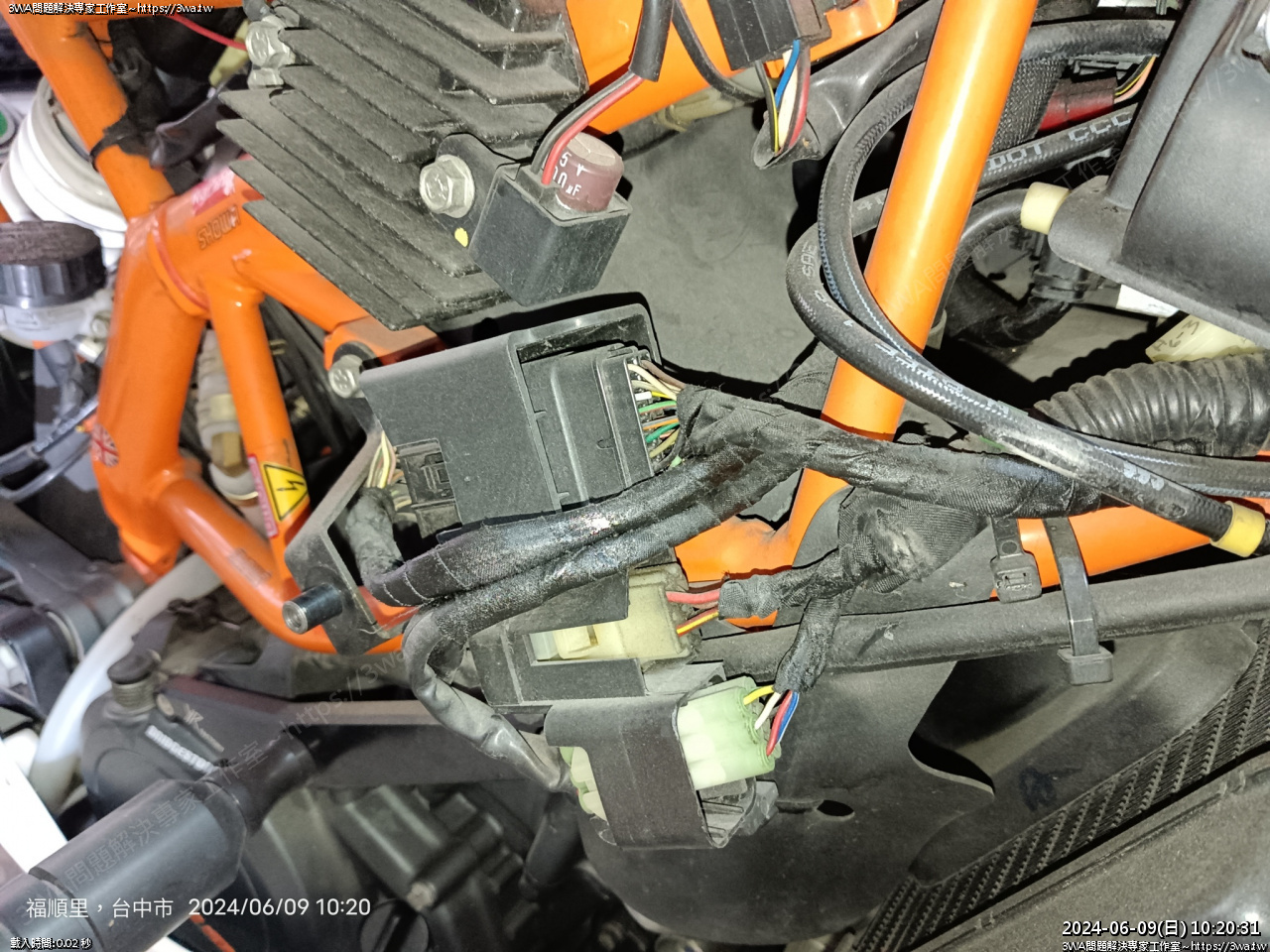

KTM RC390 的線實在是又雜又亂又細

前幾天看到有人在討論用高壓水沖車子，我是覺得不要啦...

不小心銹斷或沖斷哪條一定讓你查老半天XD

手路也不是很好

你看看這個，你確定防水真的足夠嗎，別用水沖，也盡量別碰到水的好

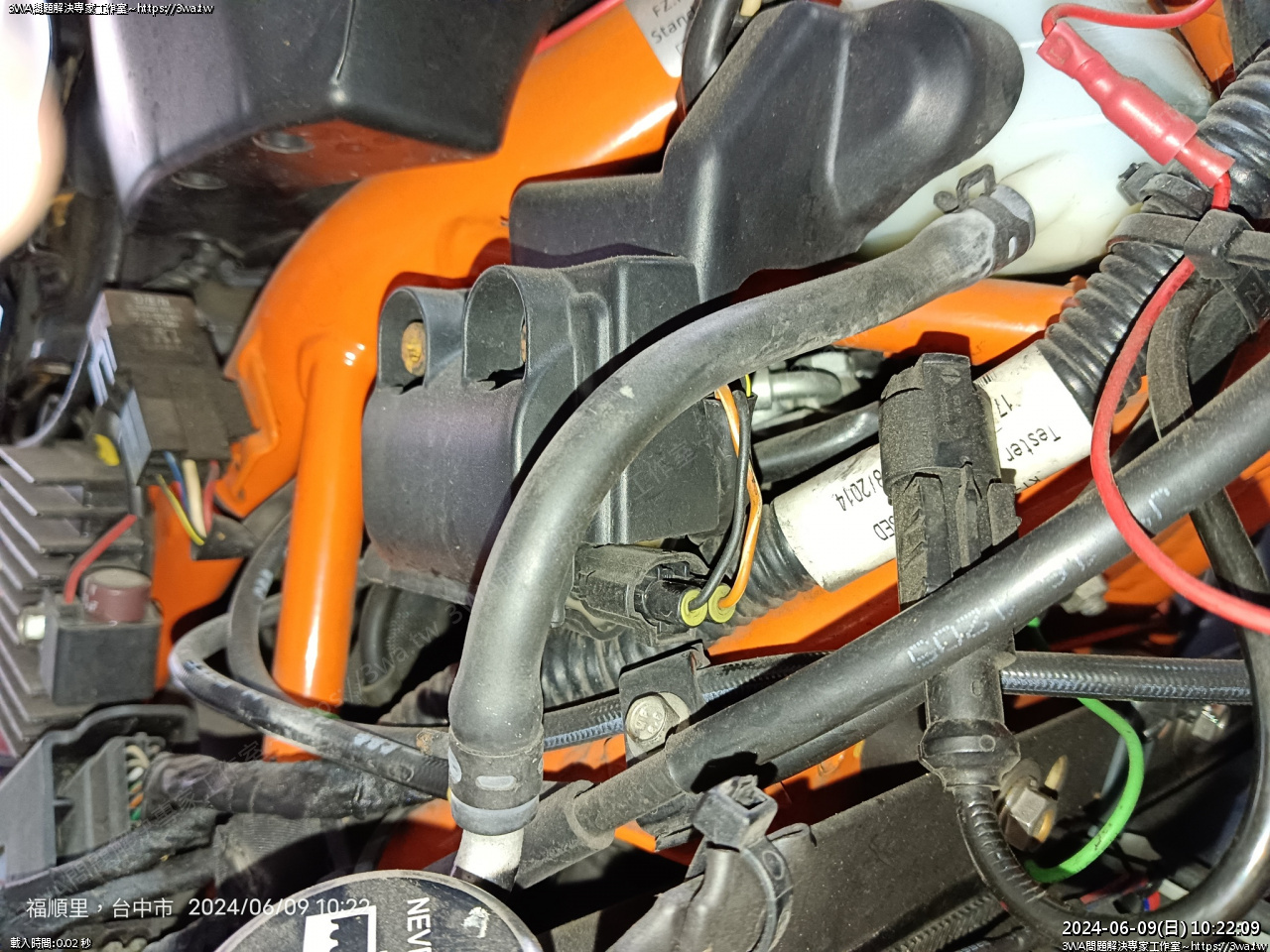

來到高壓線圈

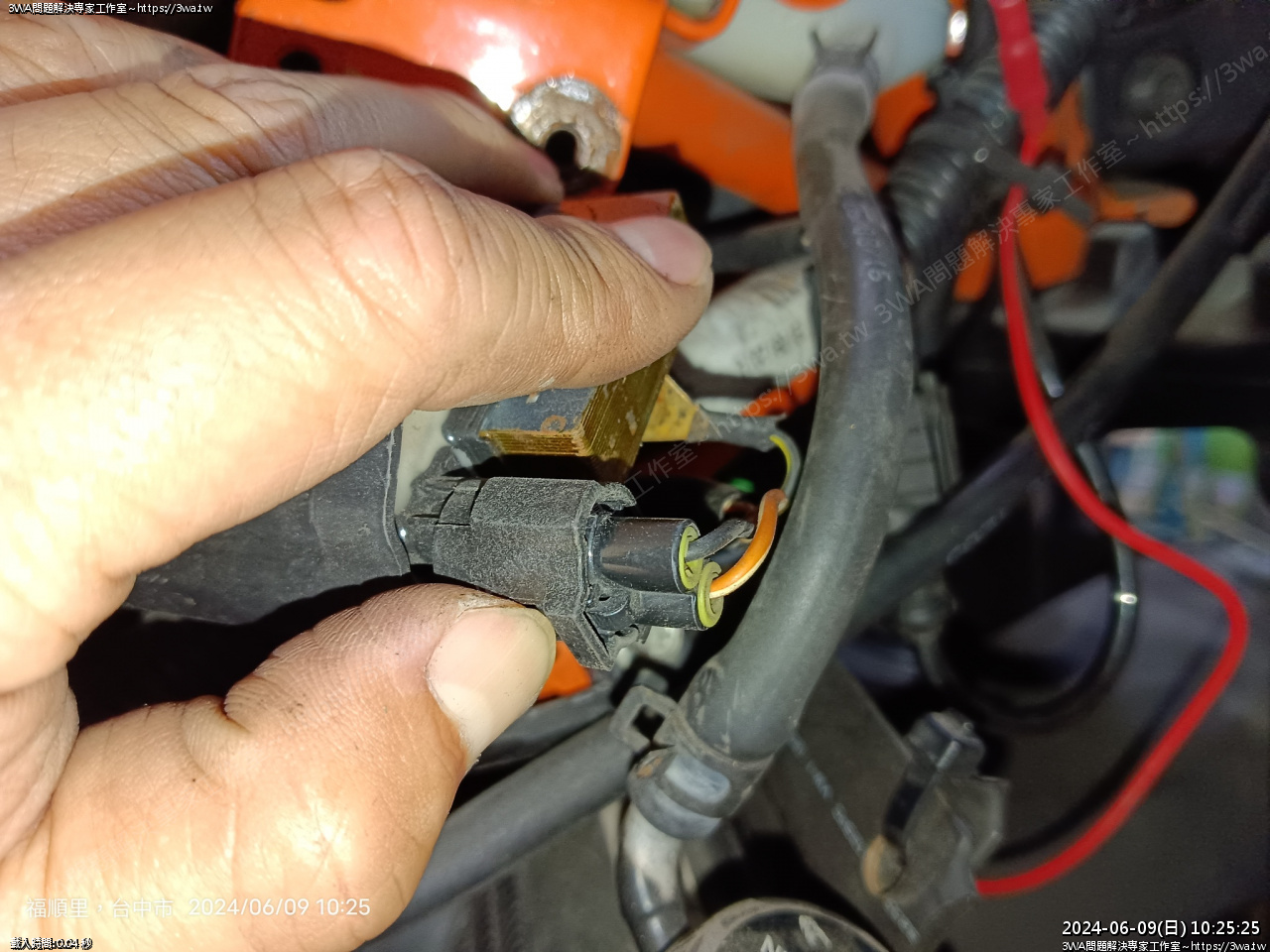

高壓線圈的插頭是一黑、一橘二條線

等會要取轉速訊號線，要取「黑線」

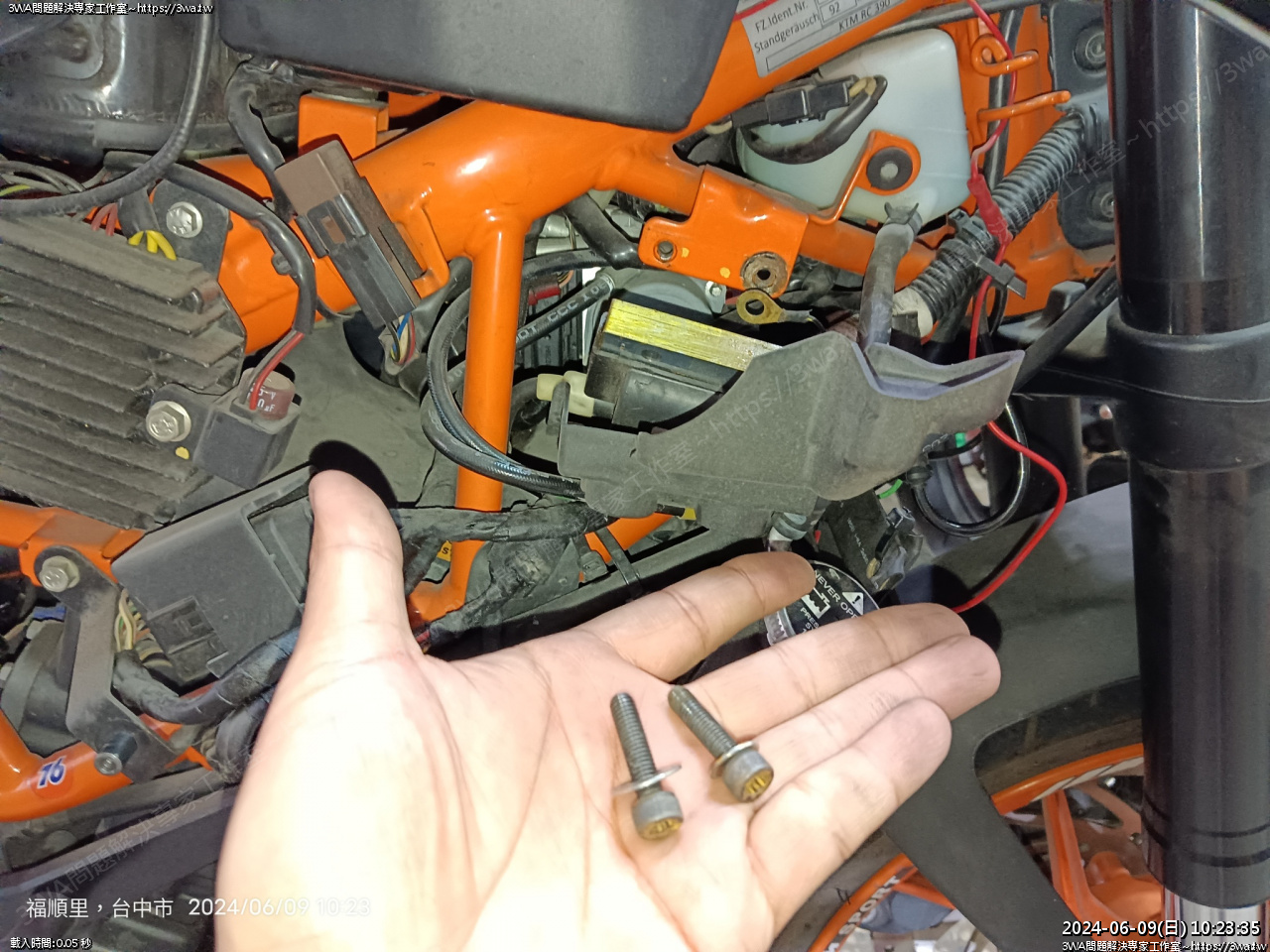

高壓線圈拆下螺絲比較好拔線

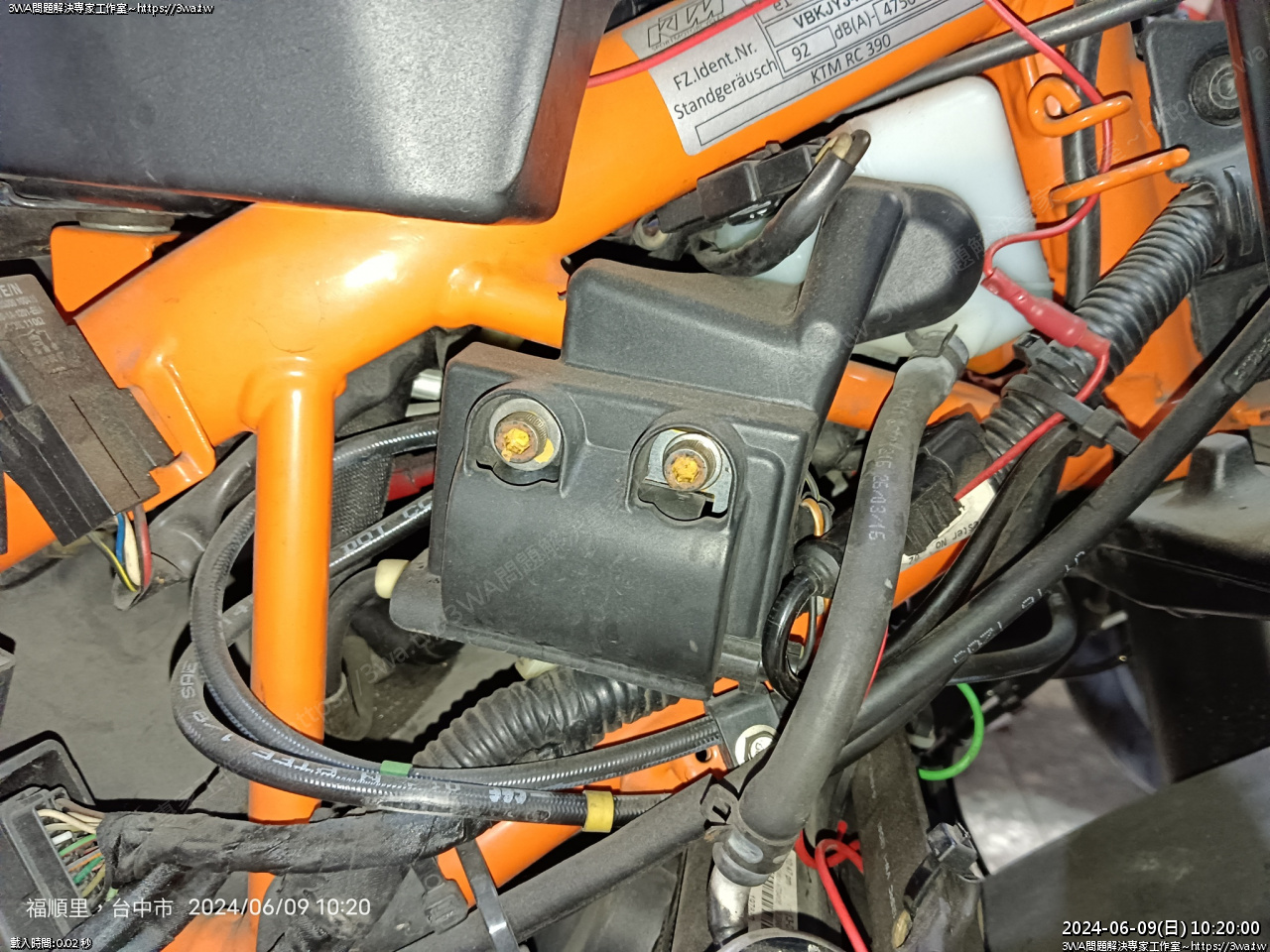

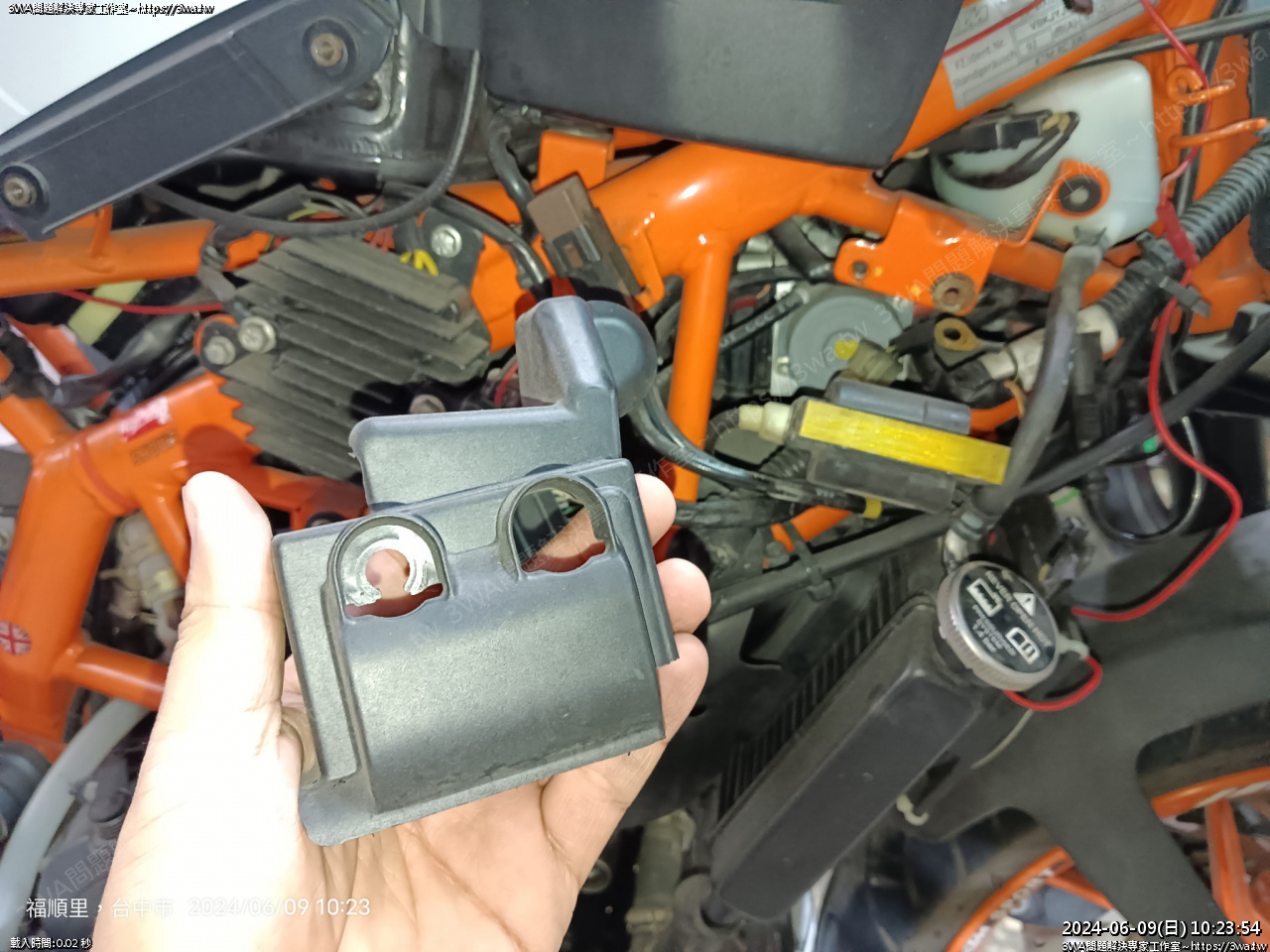

護蓋拿下來

高壓線圈

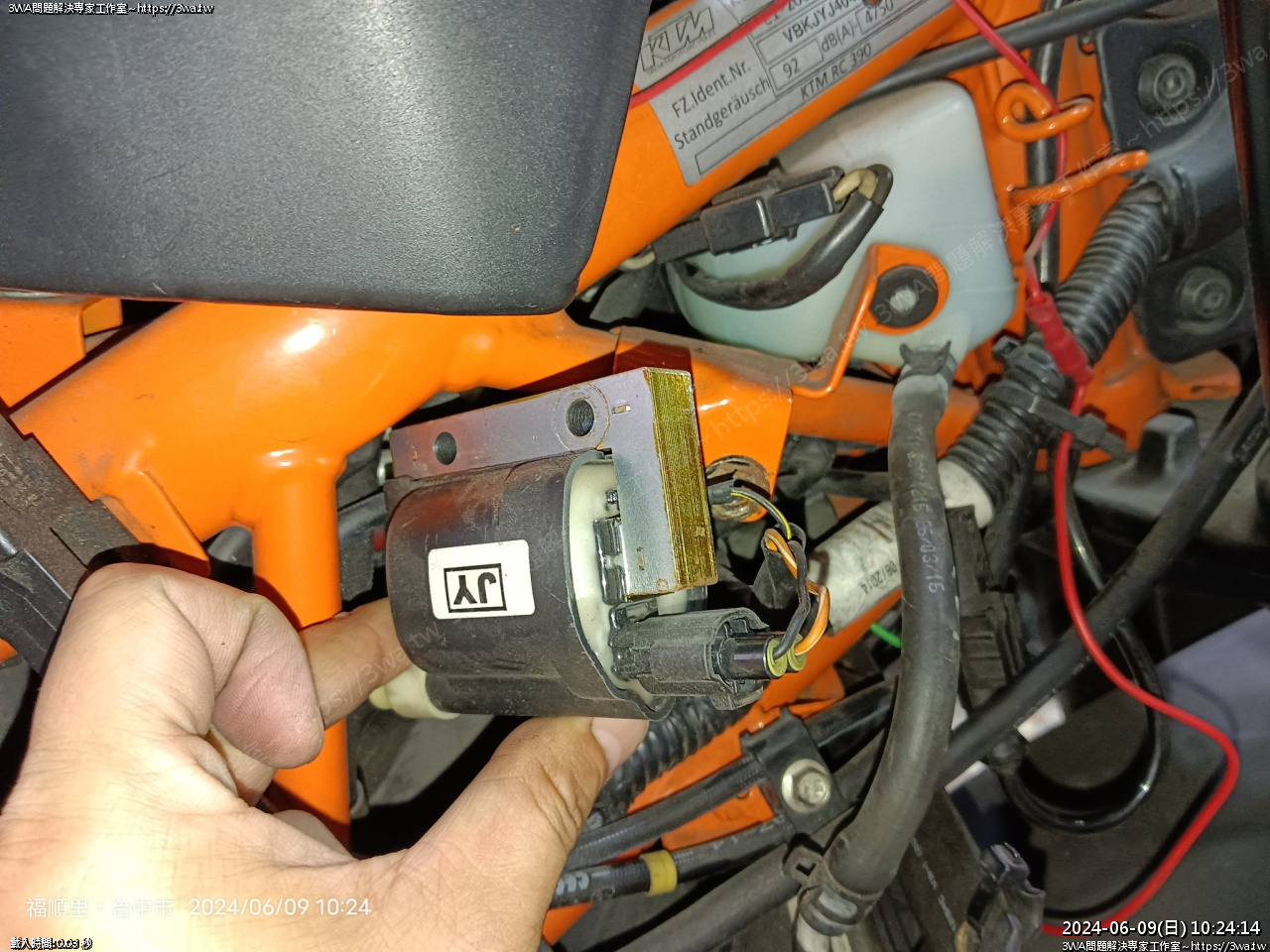

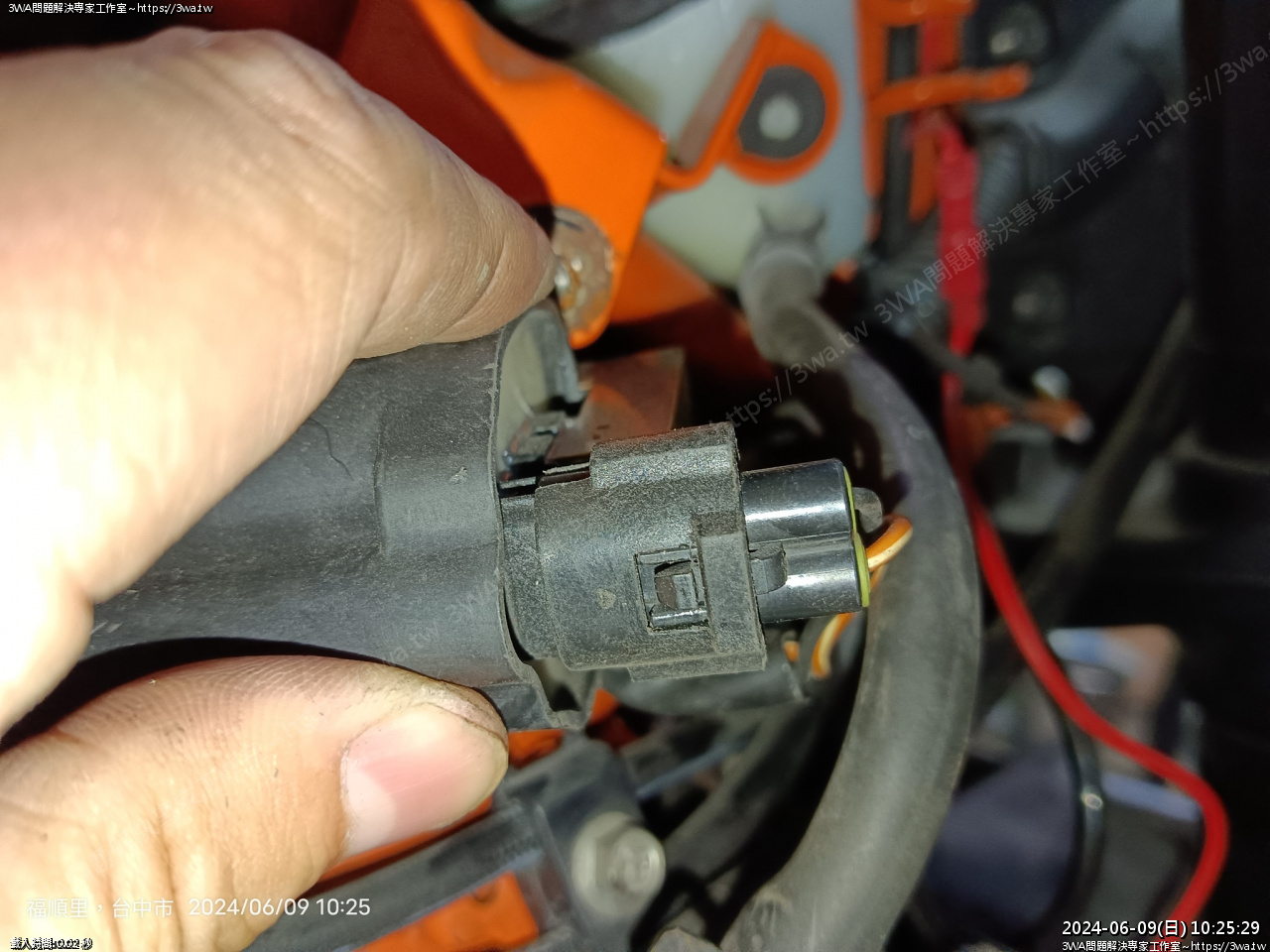

照圖片的地方，用指甲壓進去，邊壓邊拔出插頭

壓頭長這樣

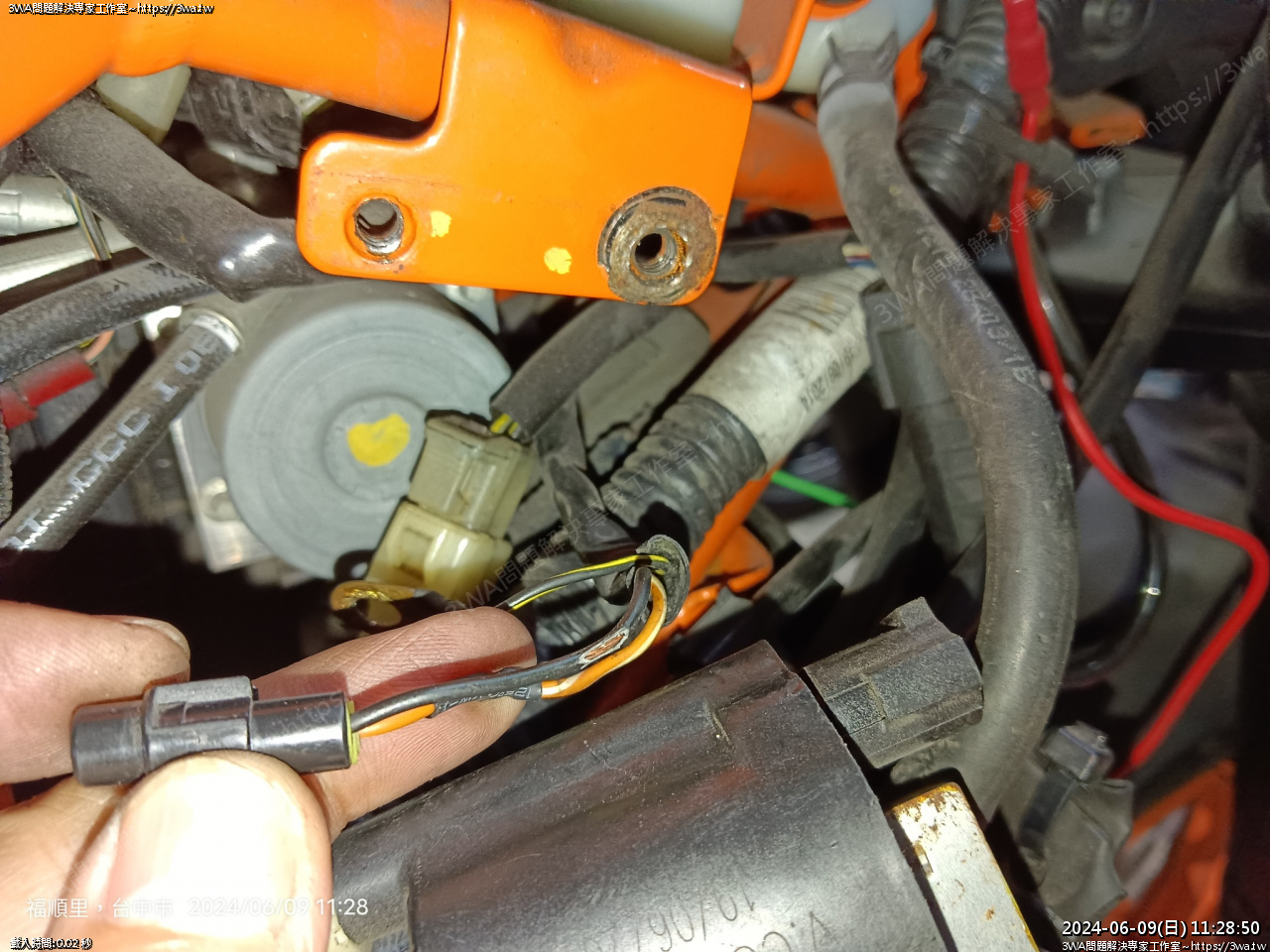

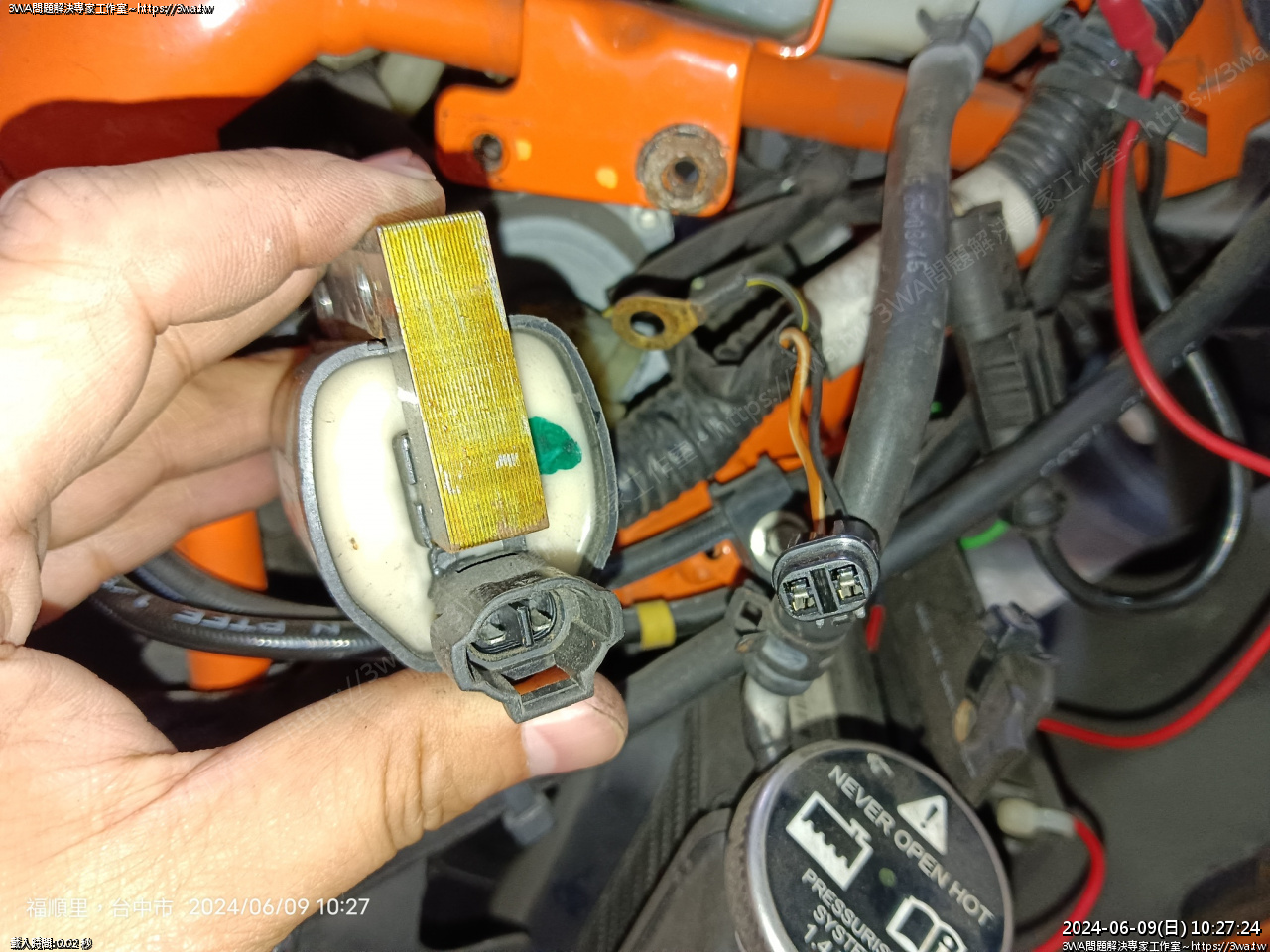

分離成功

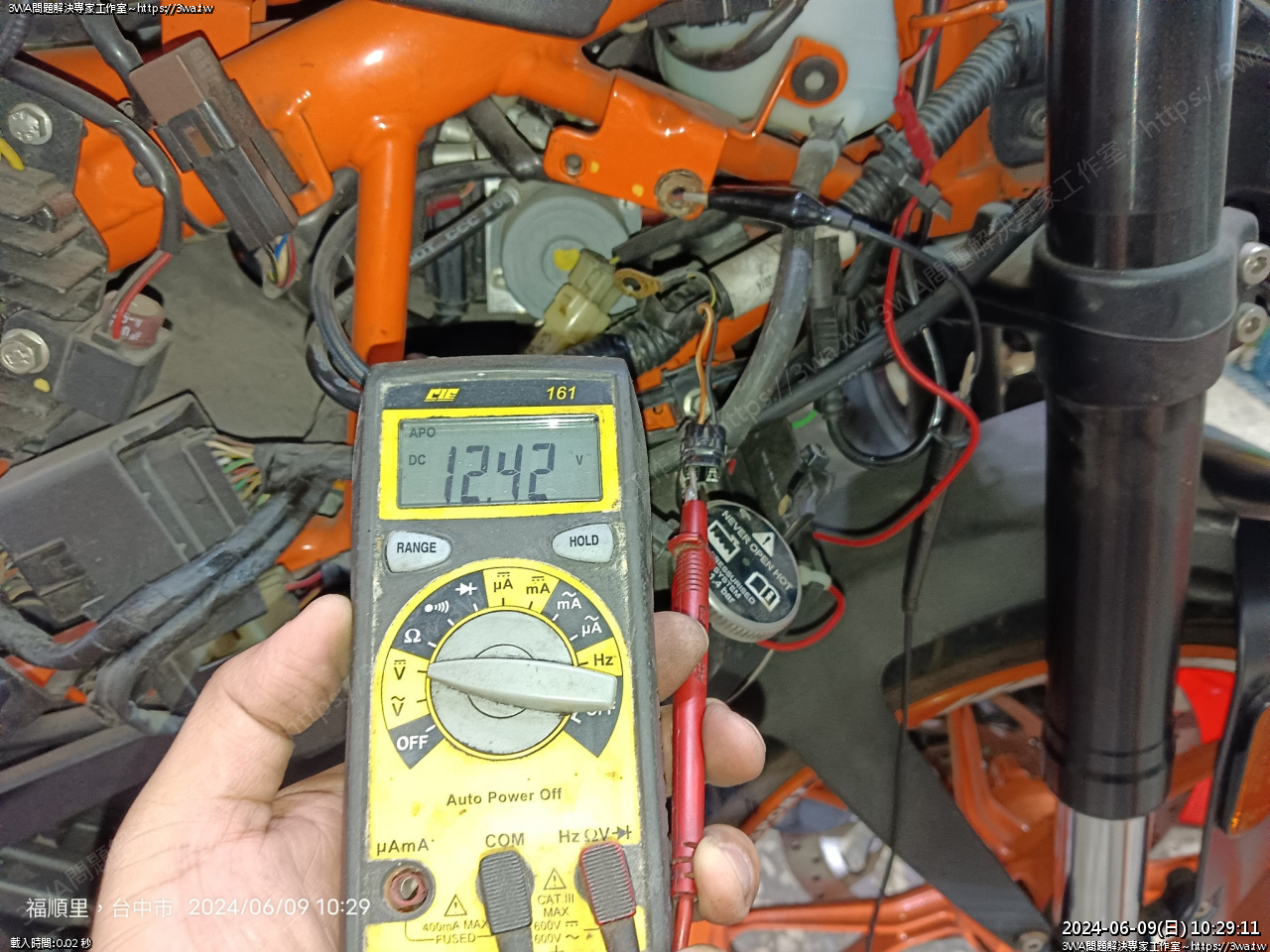

開電門也可以測試看看，橘線正常會有 12.42 V 的正電

等會要裝轉速訊號線，要裝在「黑線」

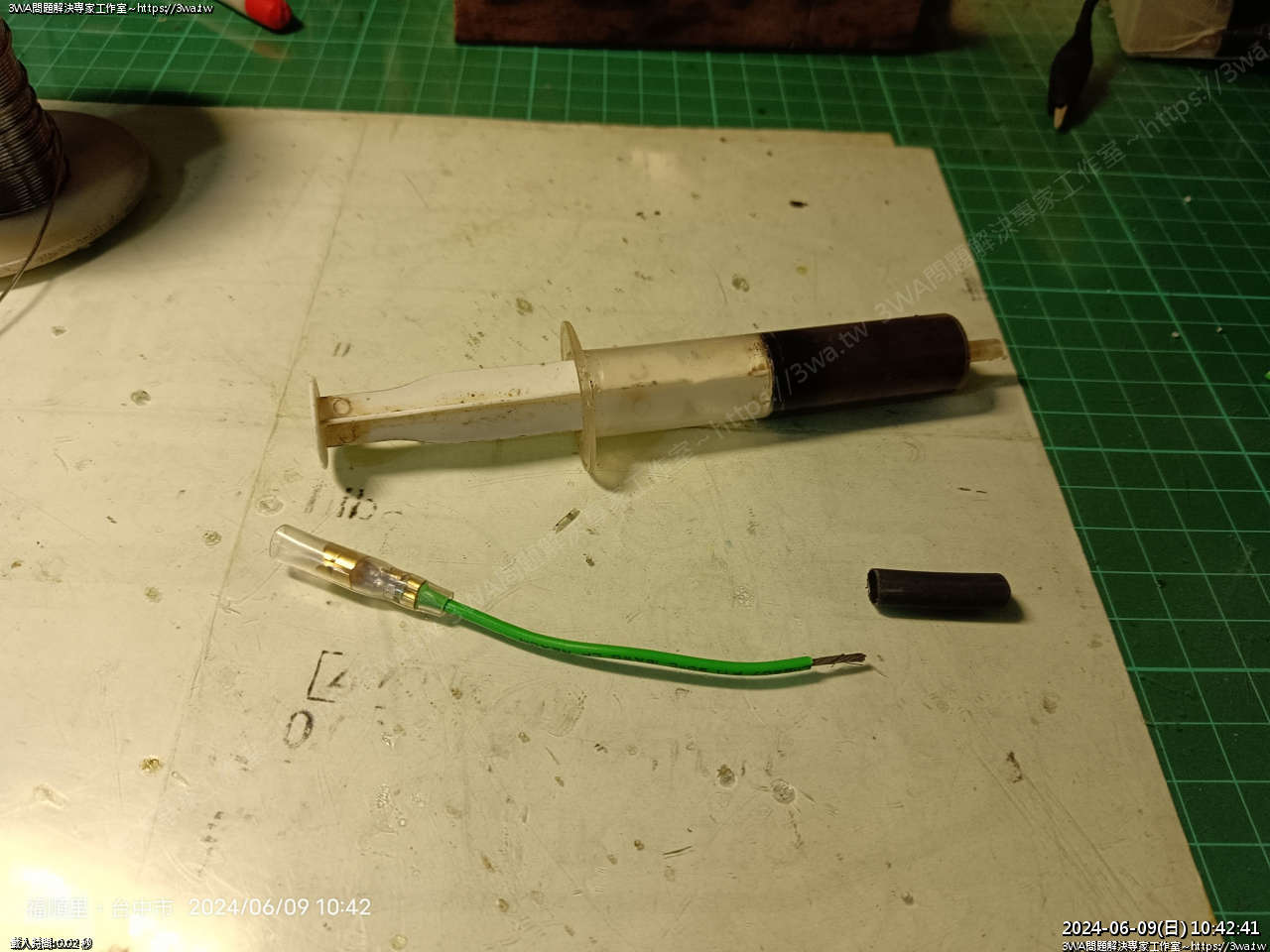

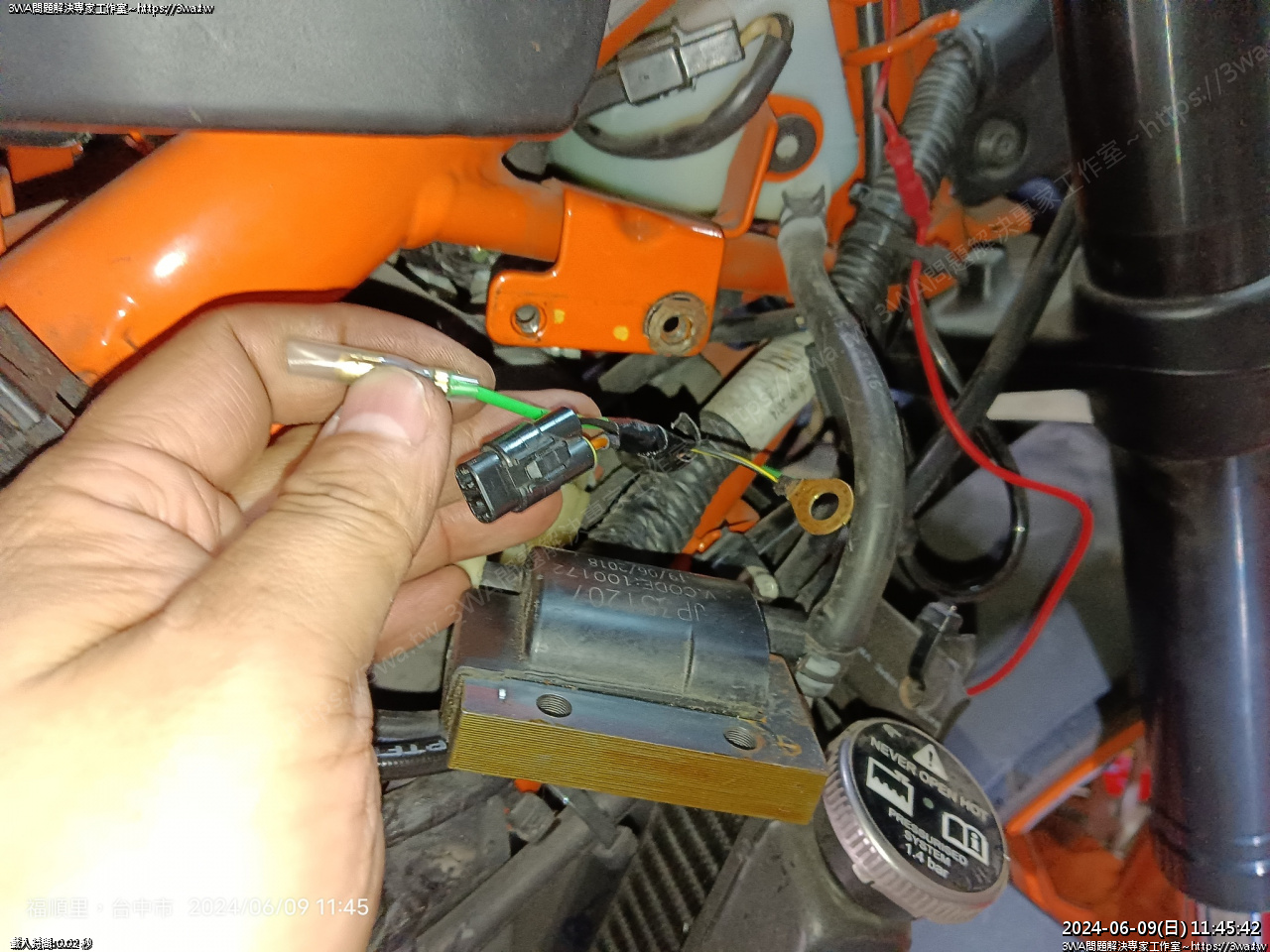

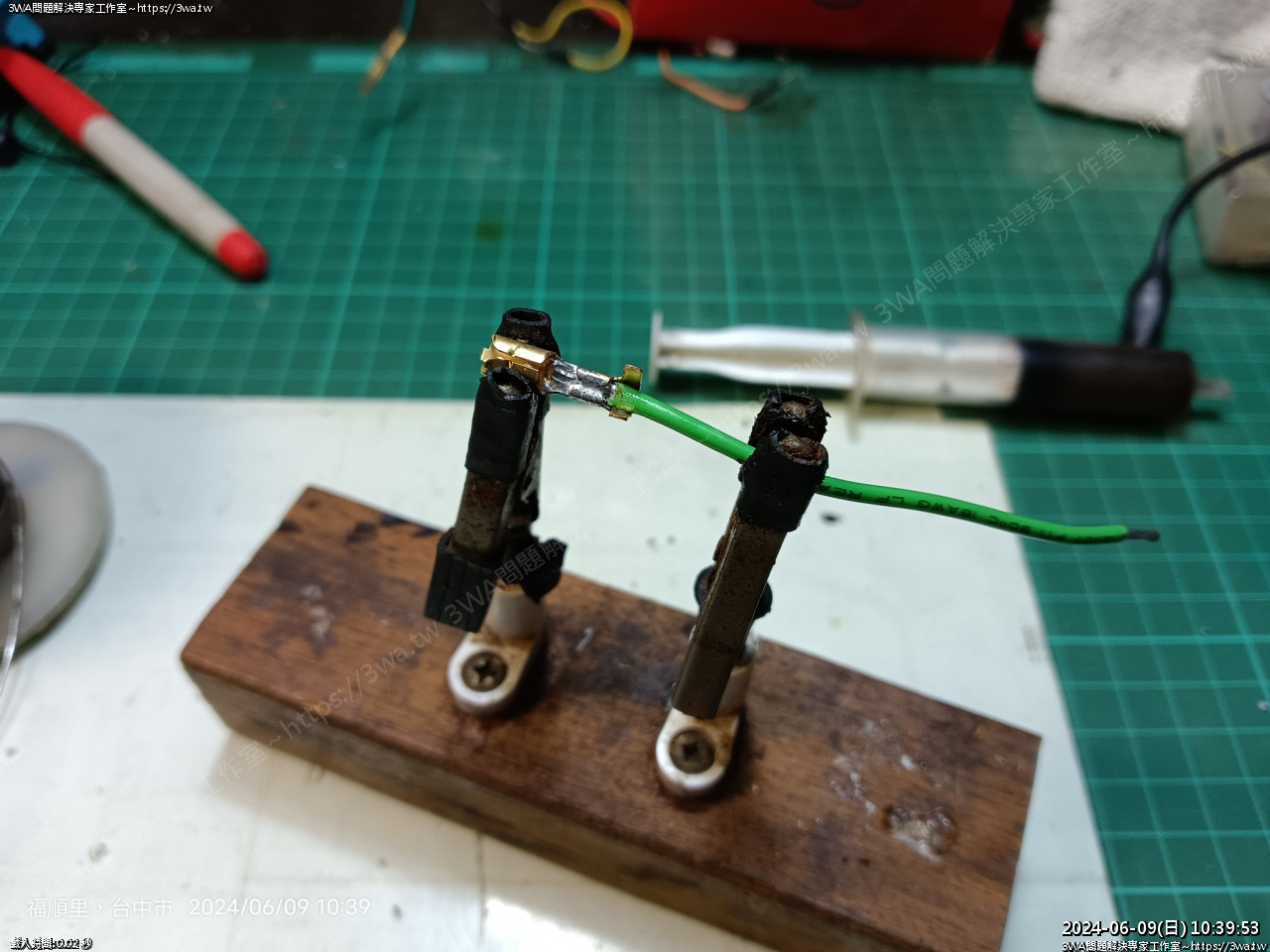

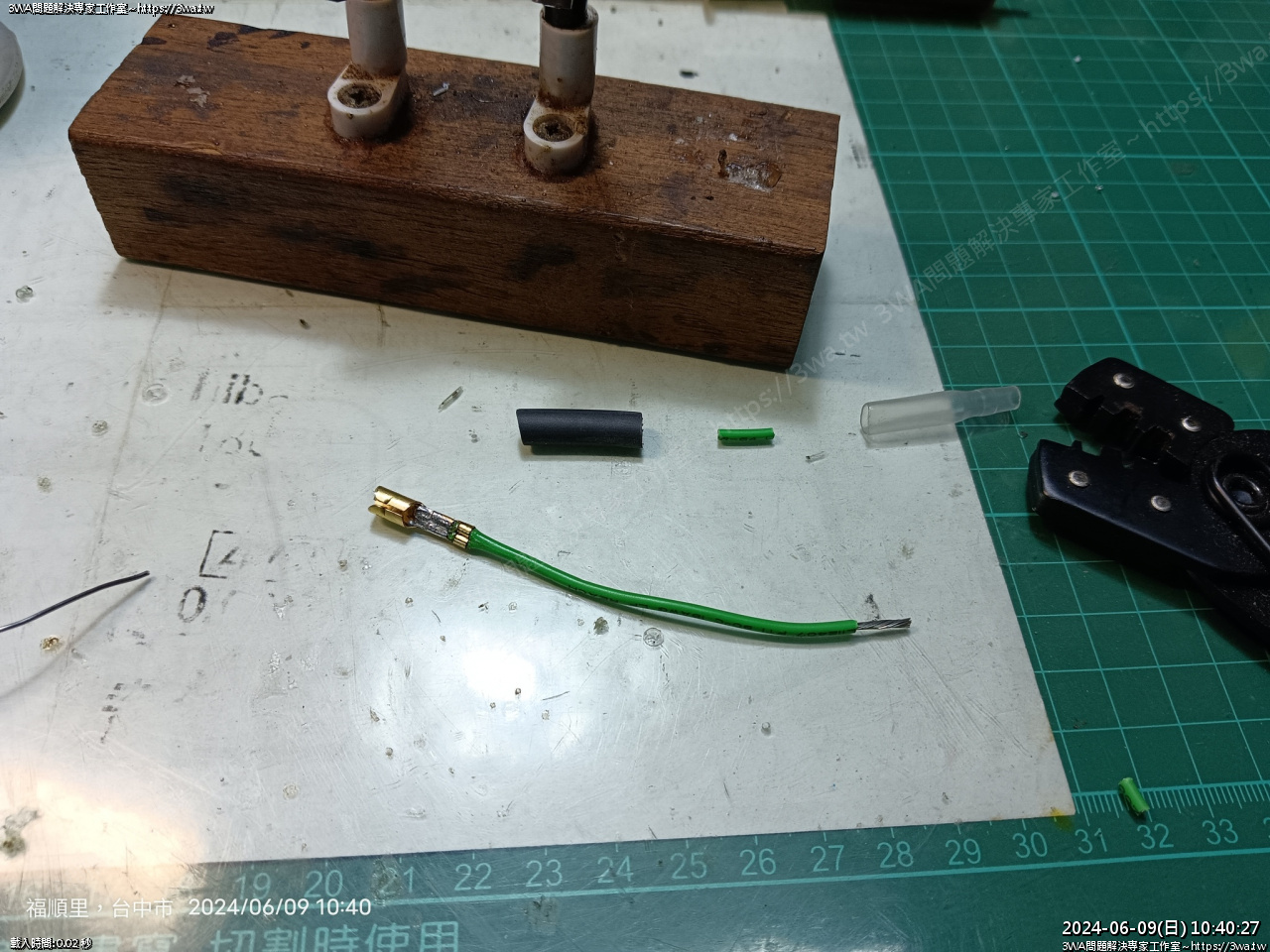

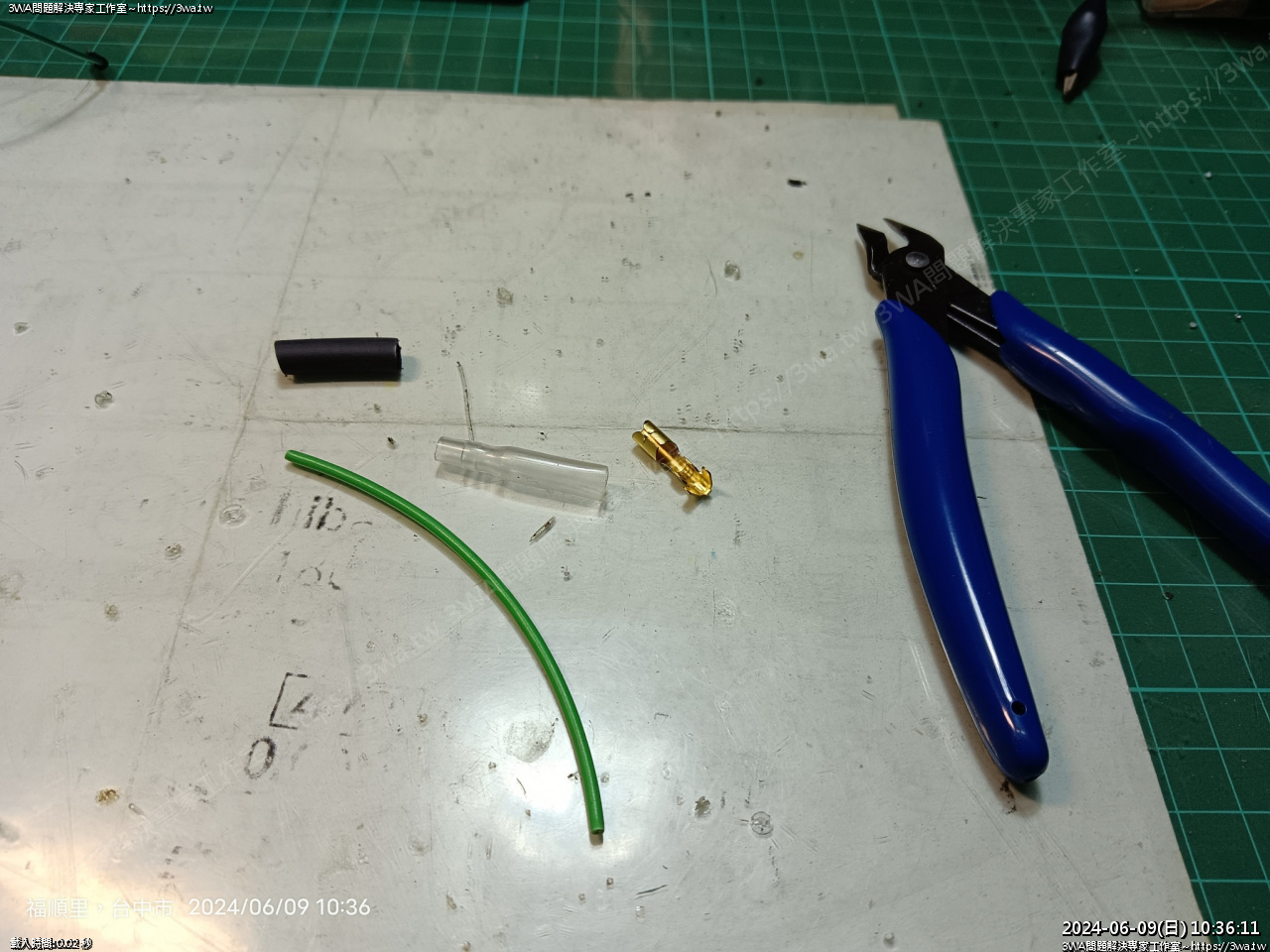

製作接頭

焊接接好

壓好

準備 OK

準備好熱縮套管

準備焊槍、尖嘴鉗、打火機、焊錫

斜口鉗剝開黑線，露出銅線，先用鱷魚夾測試看看

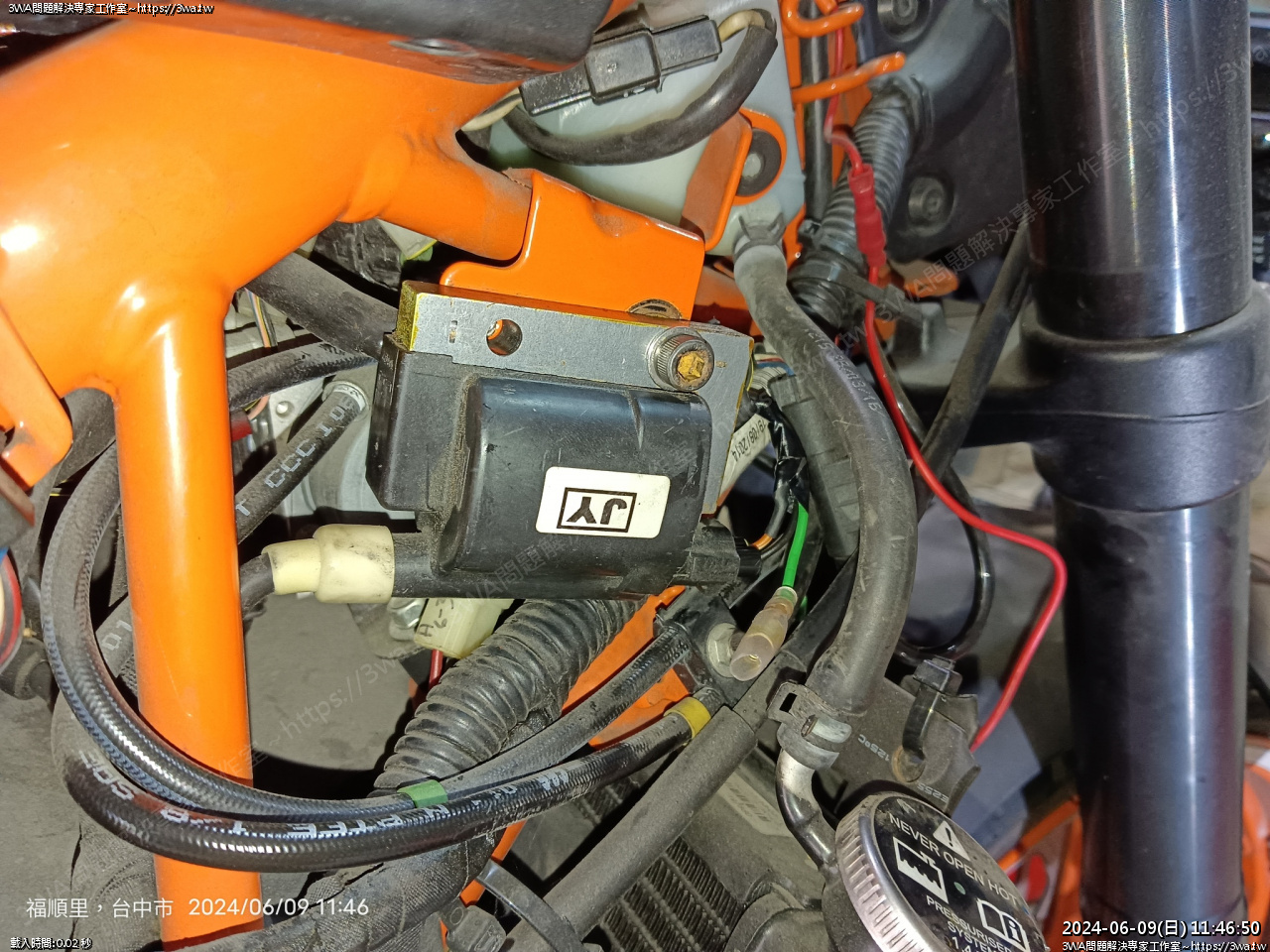

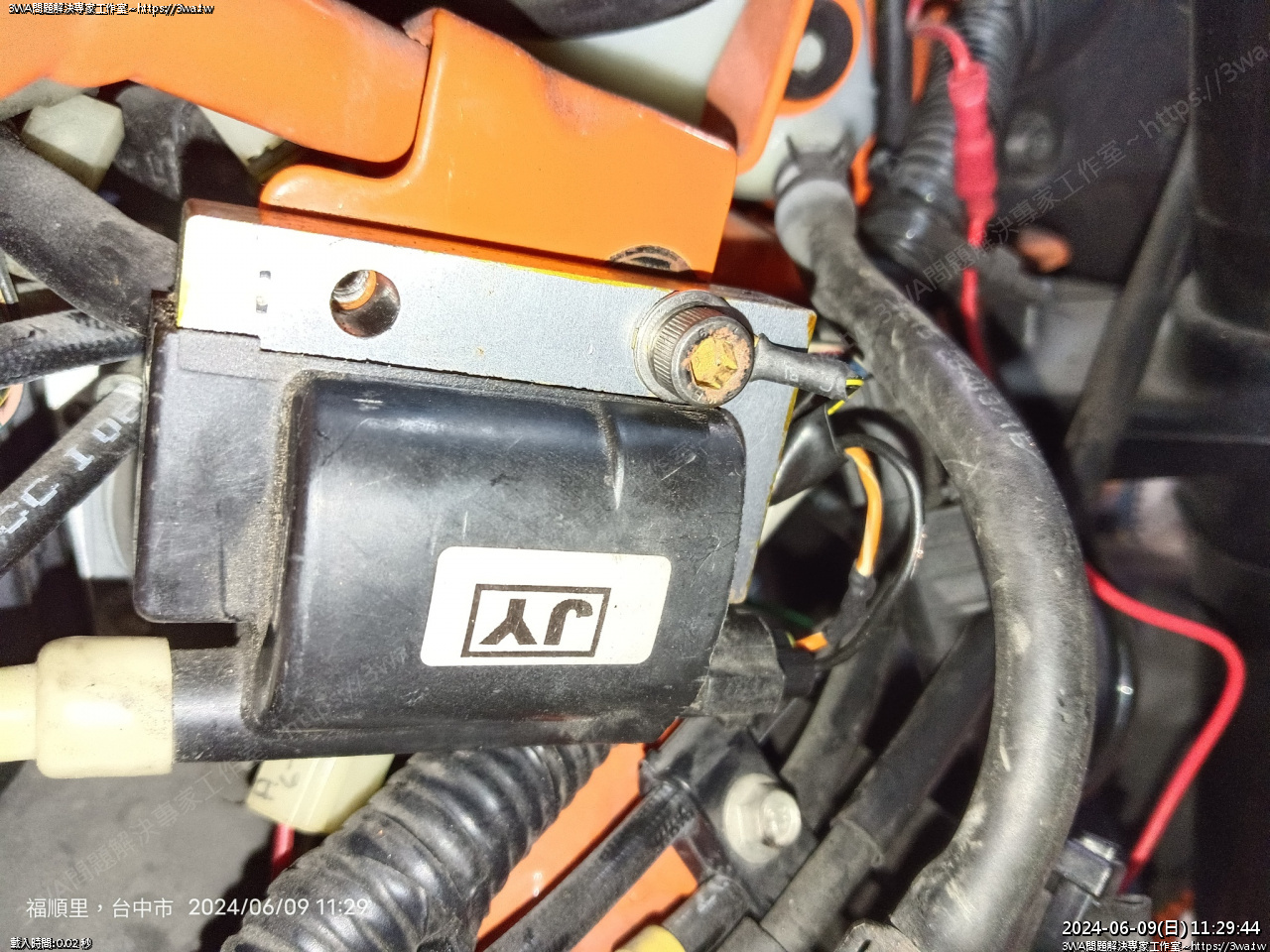

鎖回高壓線圈，接地線接好

插頭插回

轉速表只需要：

1、電門電(或電瓶正極) (12V，超過沒關係)

2、接地線，接車台螺絲即可，也可以接電瓶負極

3、訊號線，高壓線圈黑線，夾好鱷魚夾

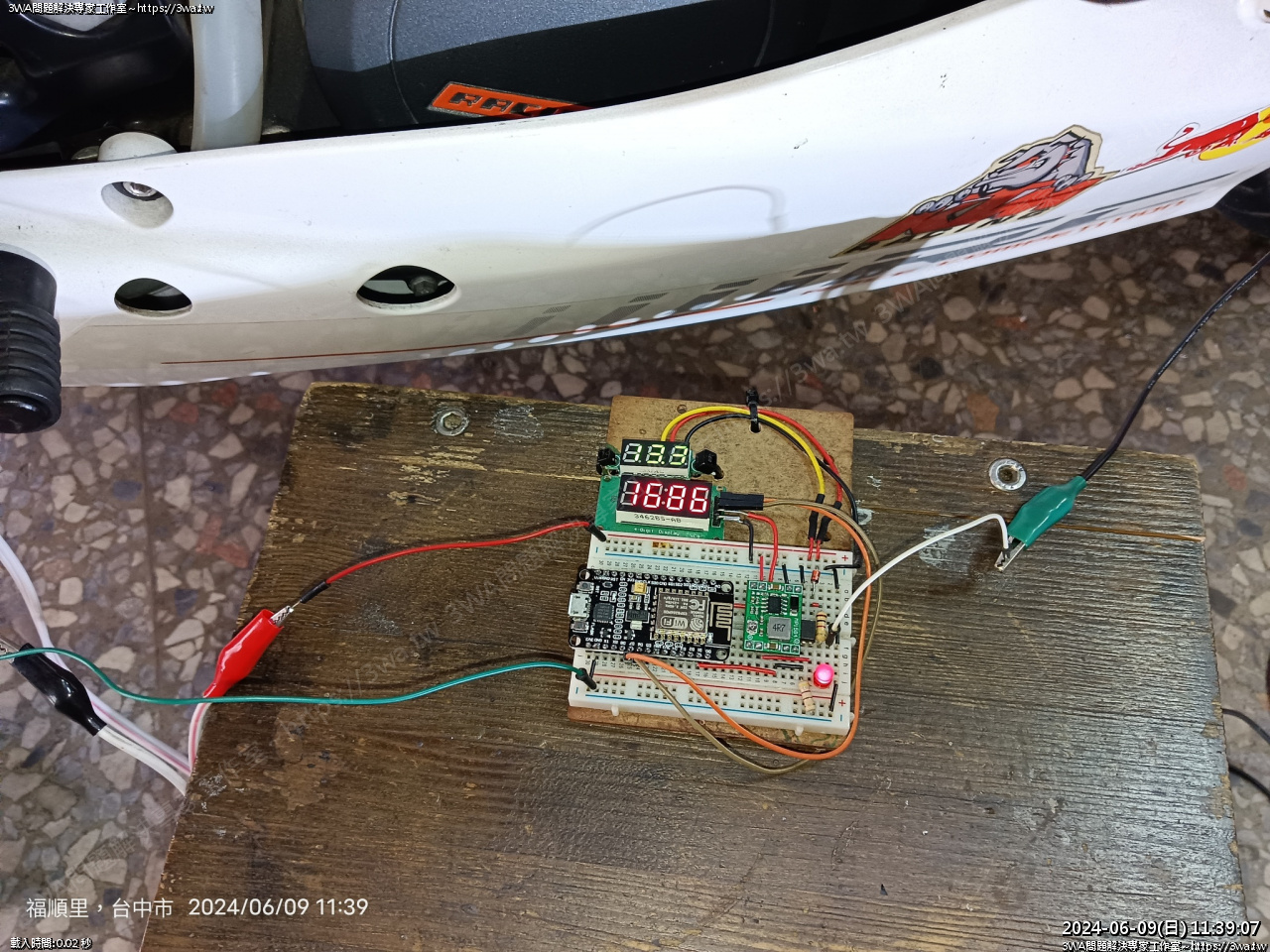

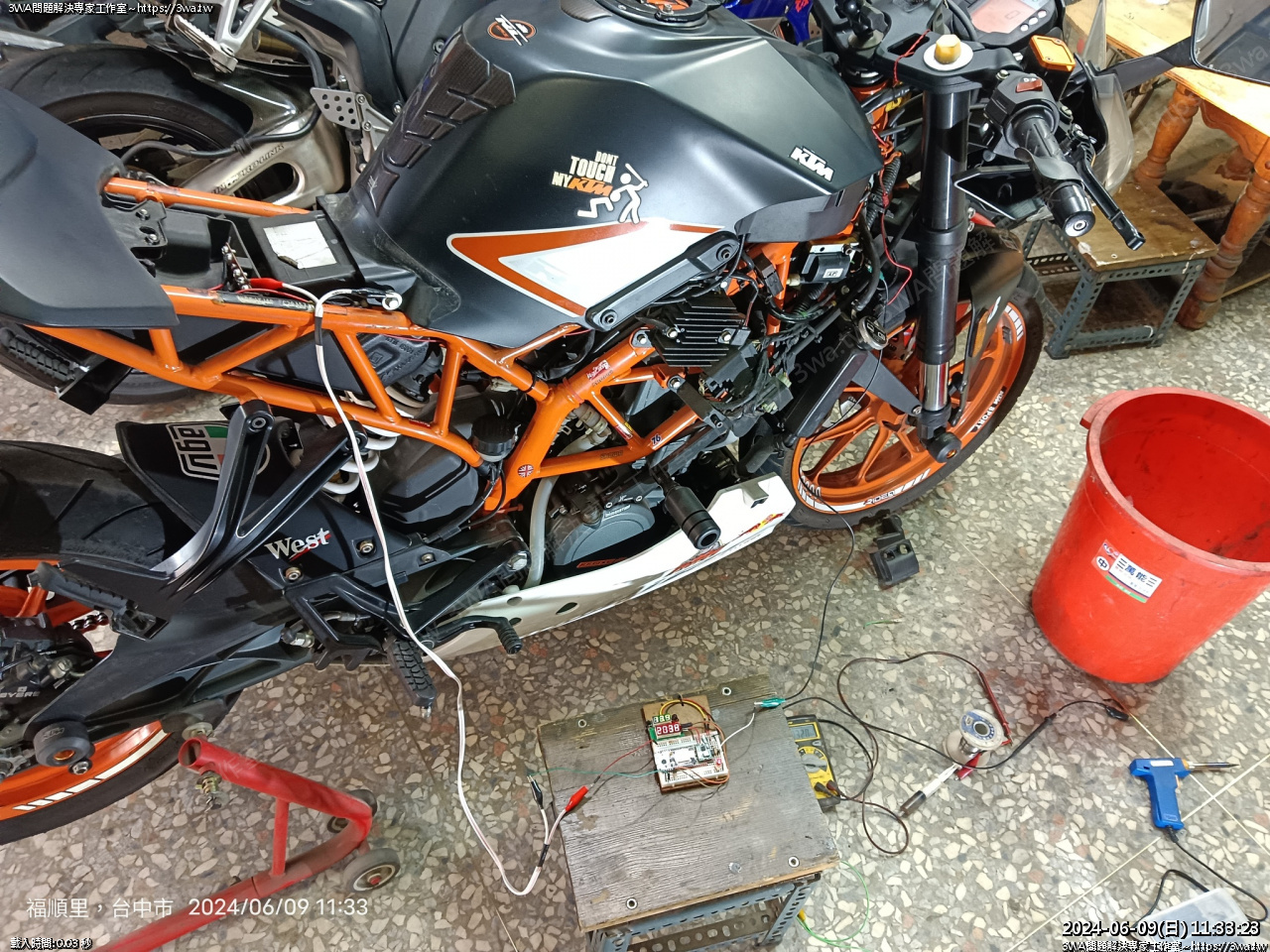

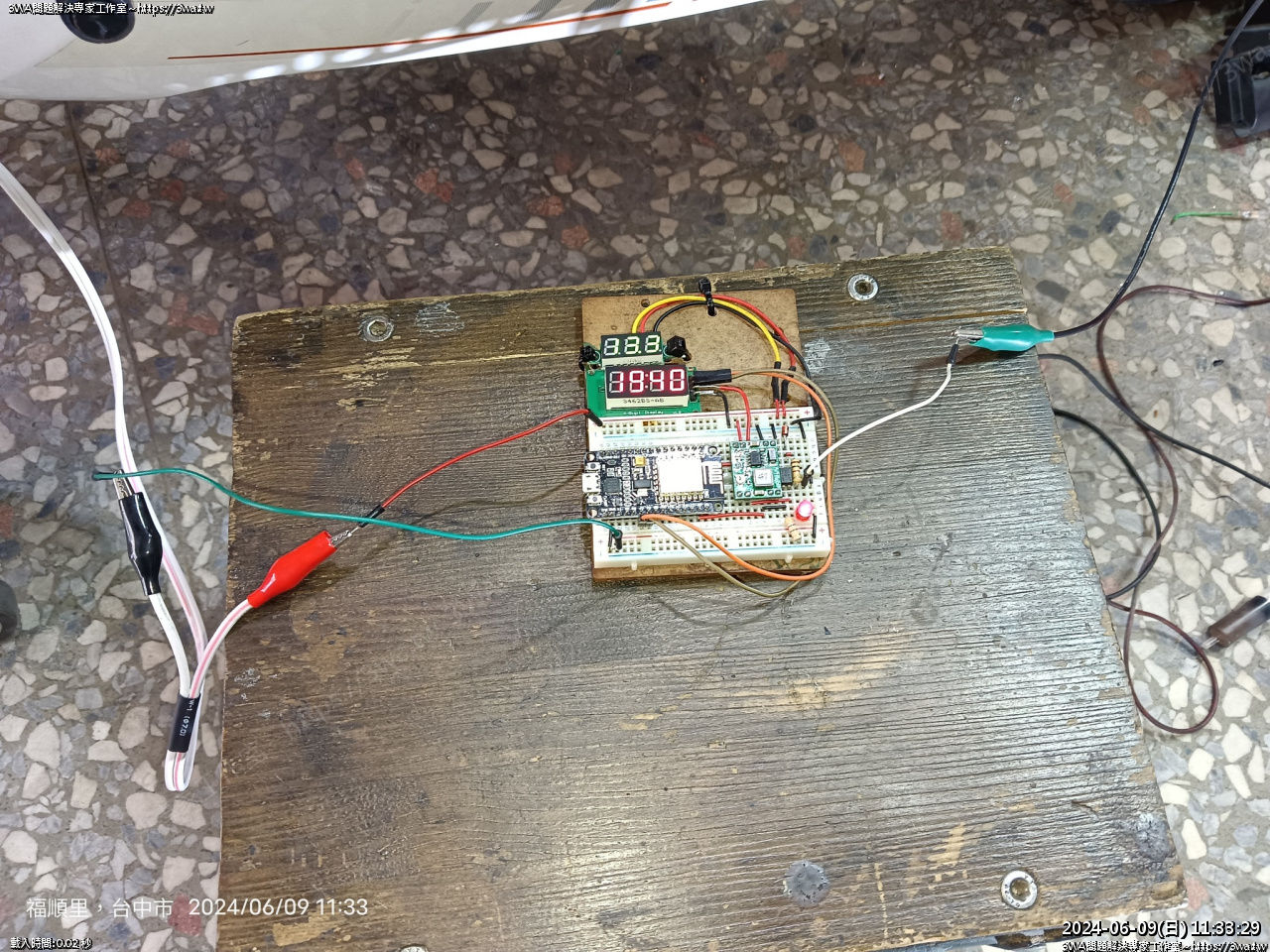

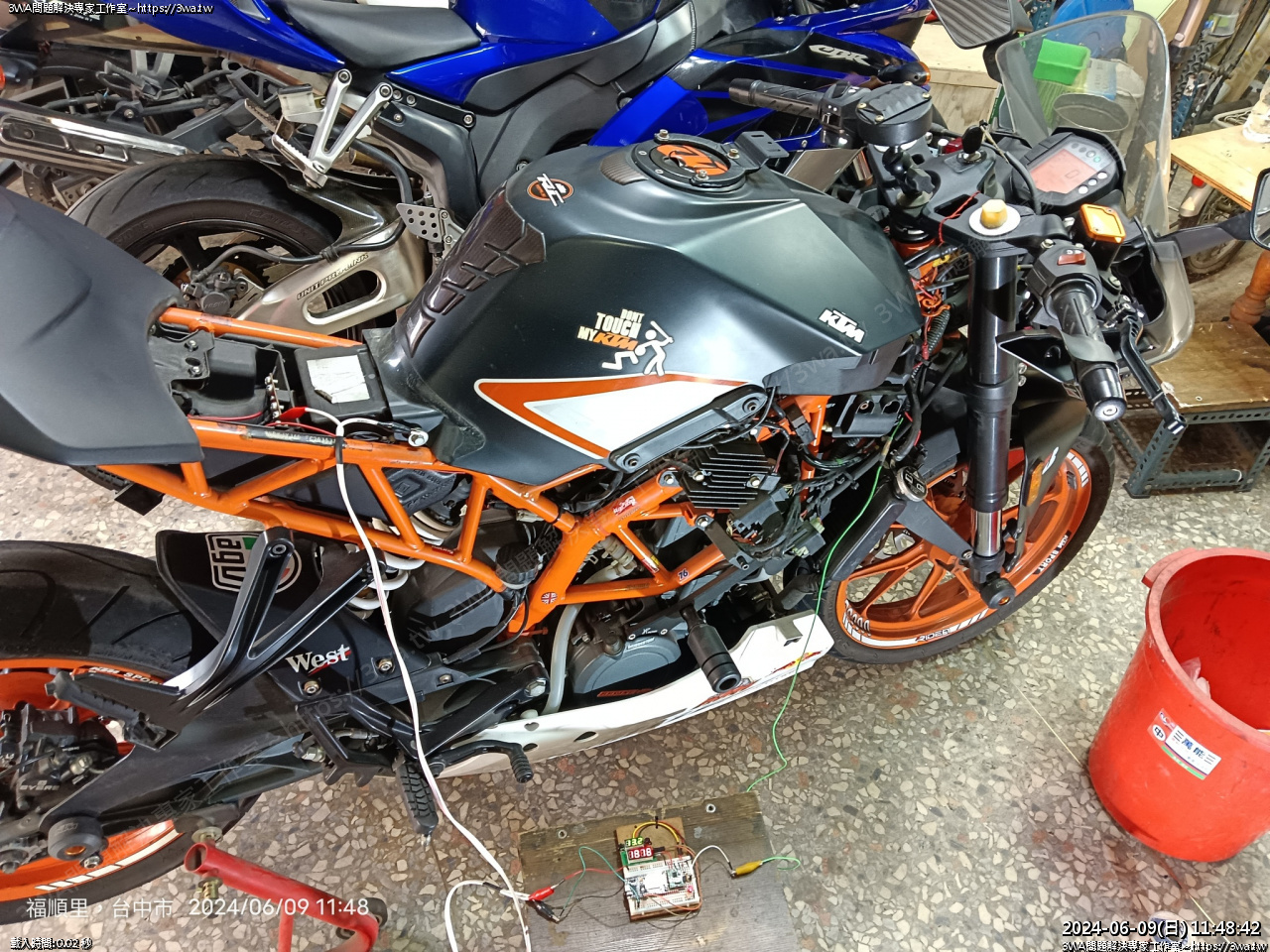

發動引擎，順利讀到轉速~~~

單缸都很簡單，這個電路運作得相當好

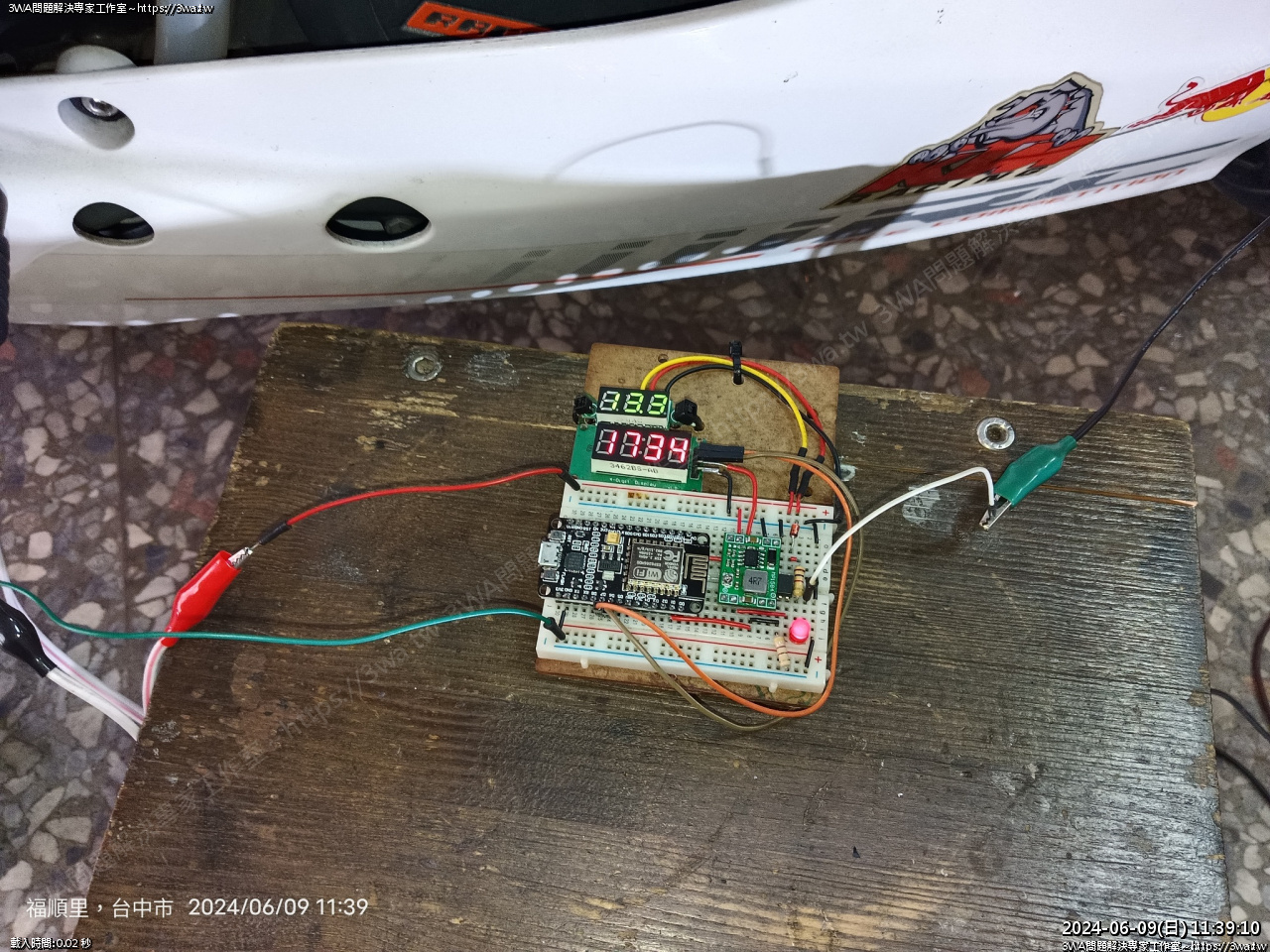

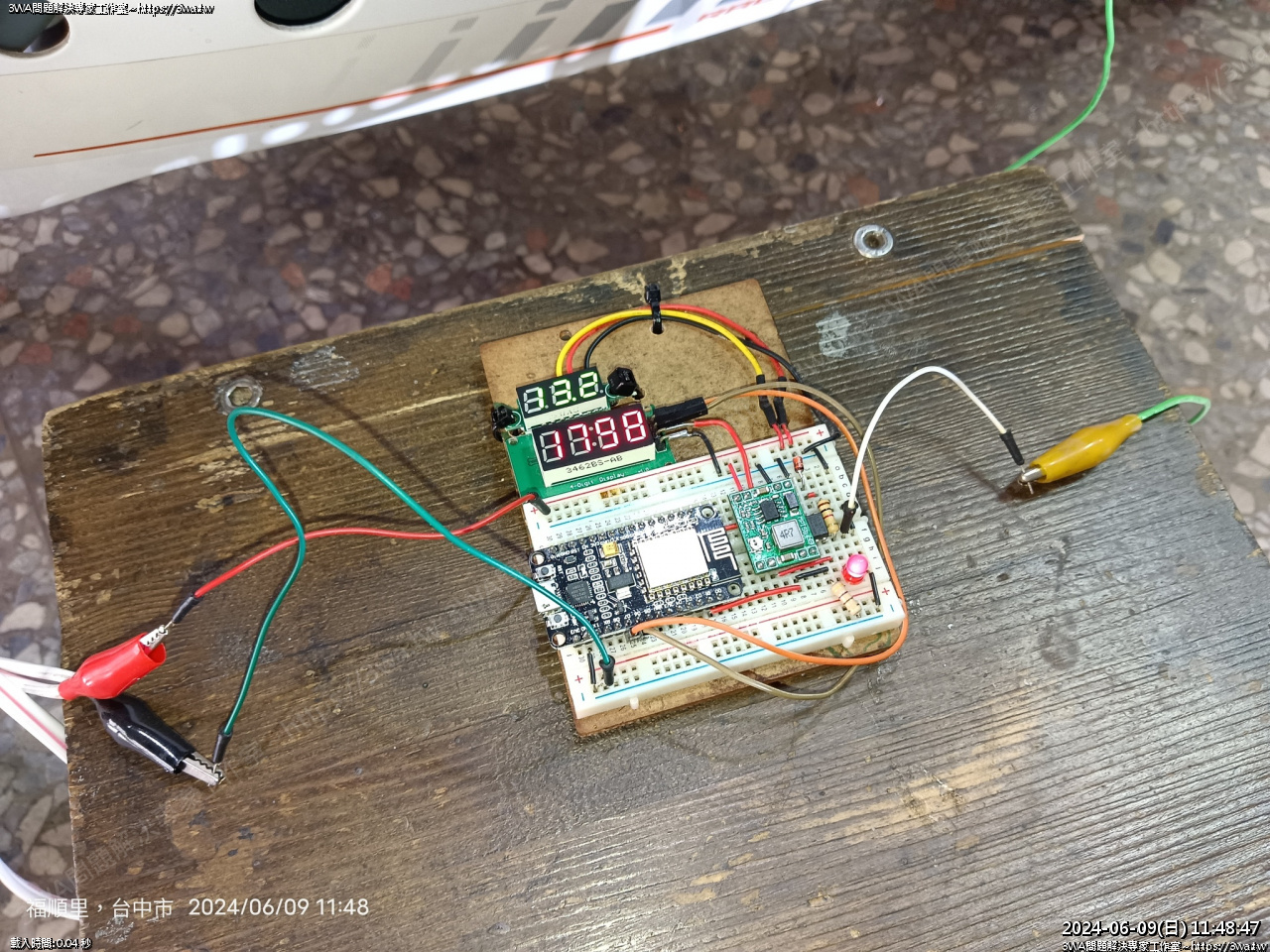

1734 rpm

自製轉速表測試成功

愉快的一天

把剛才作好的線焊上，包好熱縮套管，再用電火布綁個幾圈

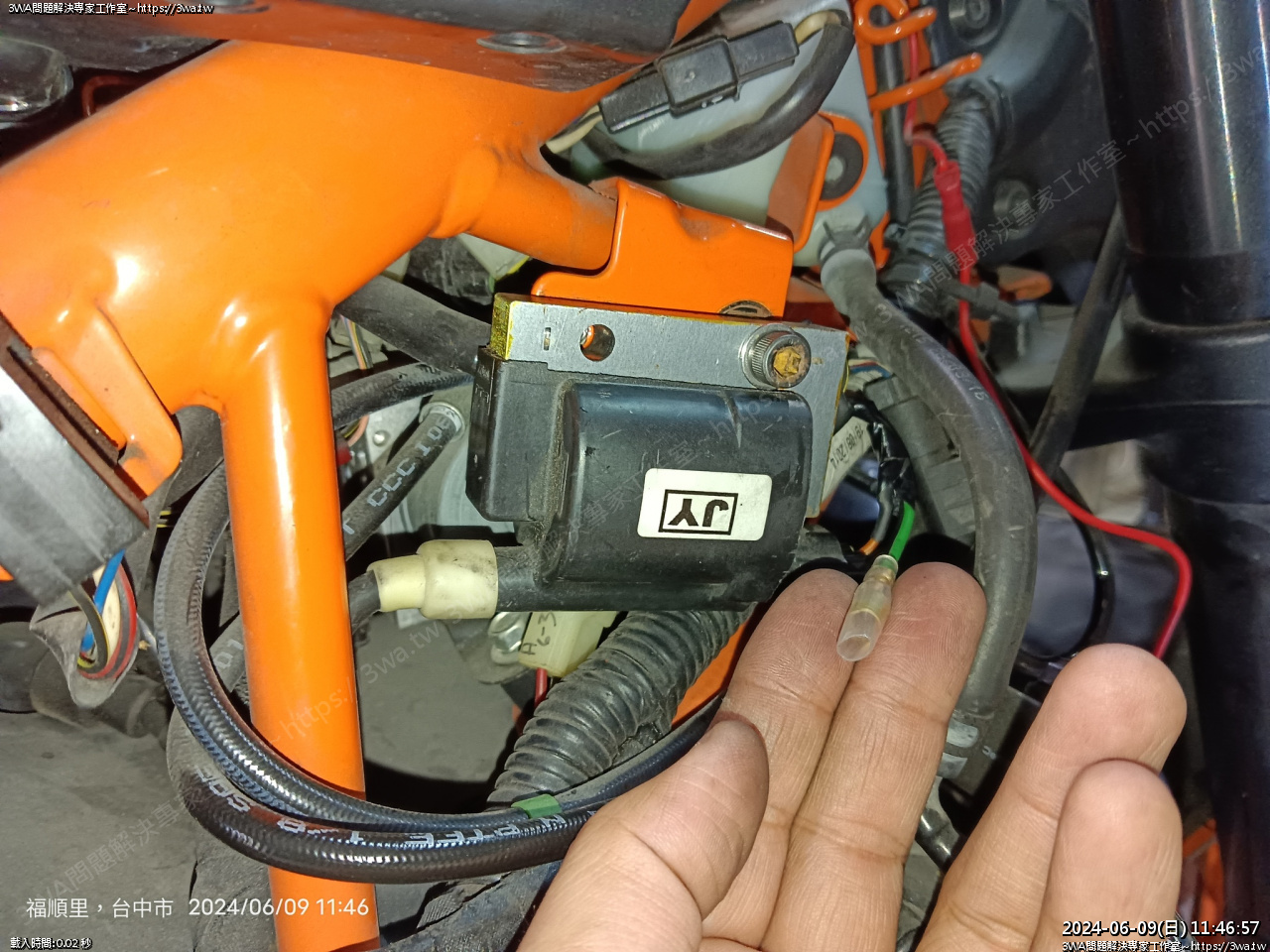

有個測量點，以後就可以用自製的轉速表作點有趣的東西

轉速訊號提取成功

接上子彈頭再測一次

OK

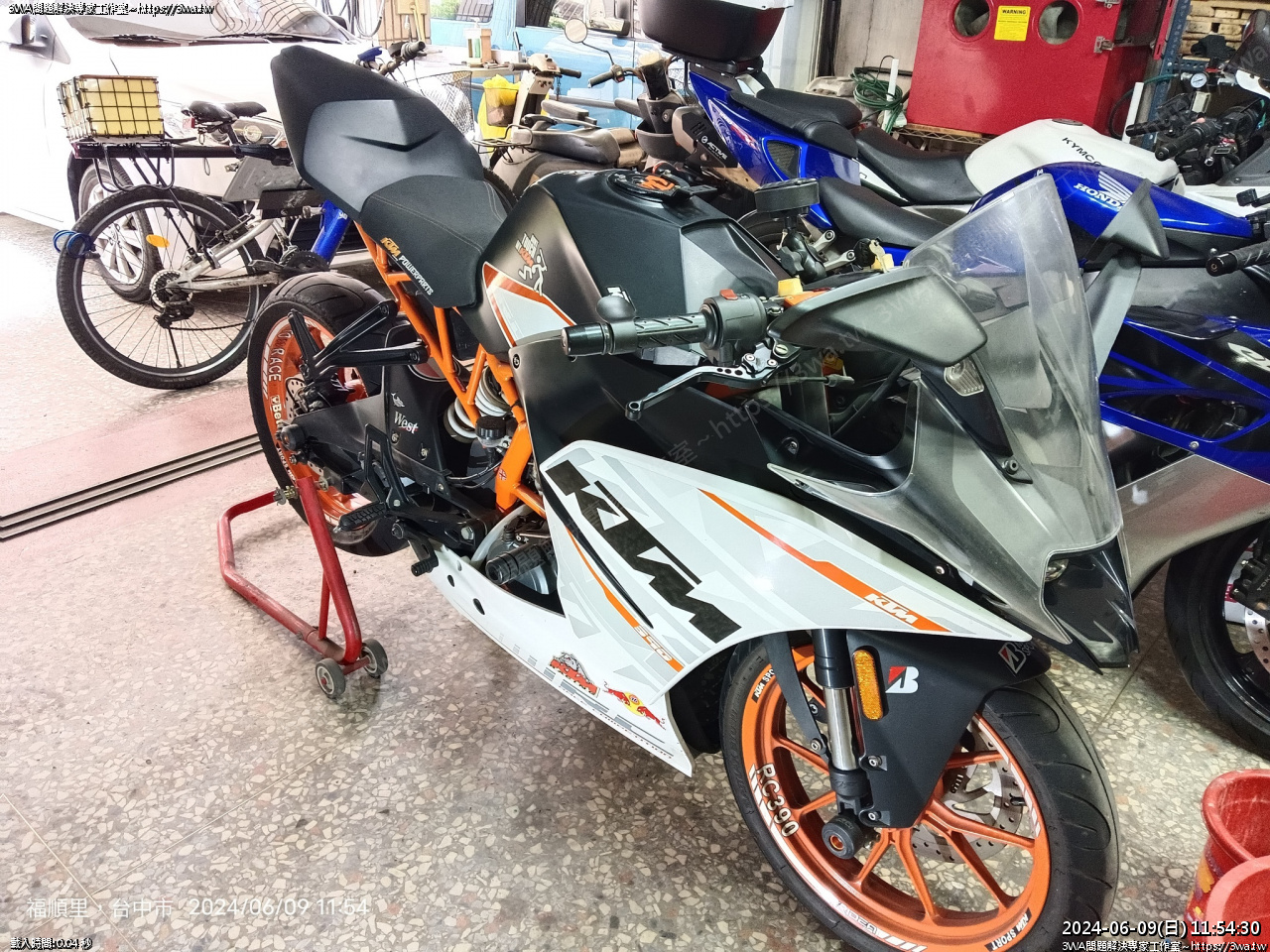

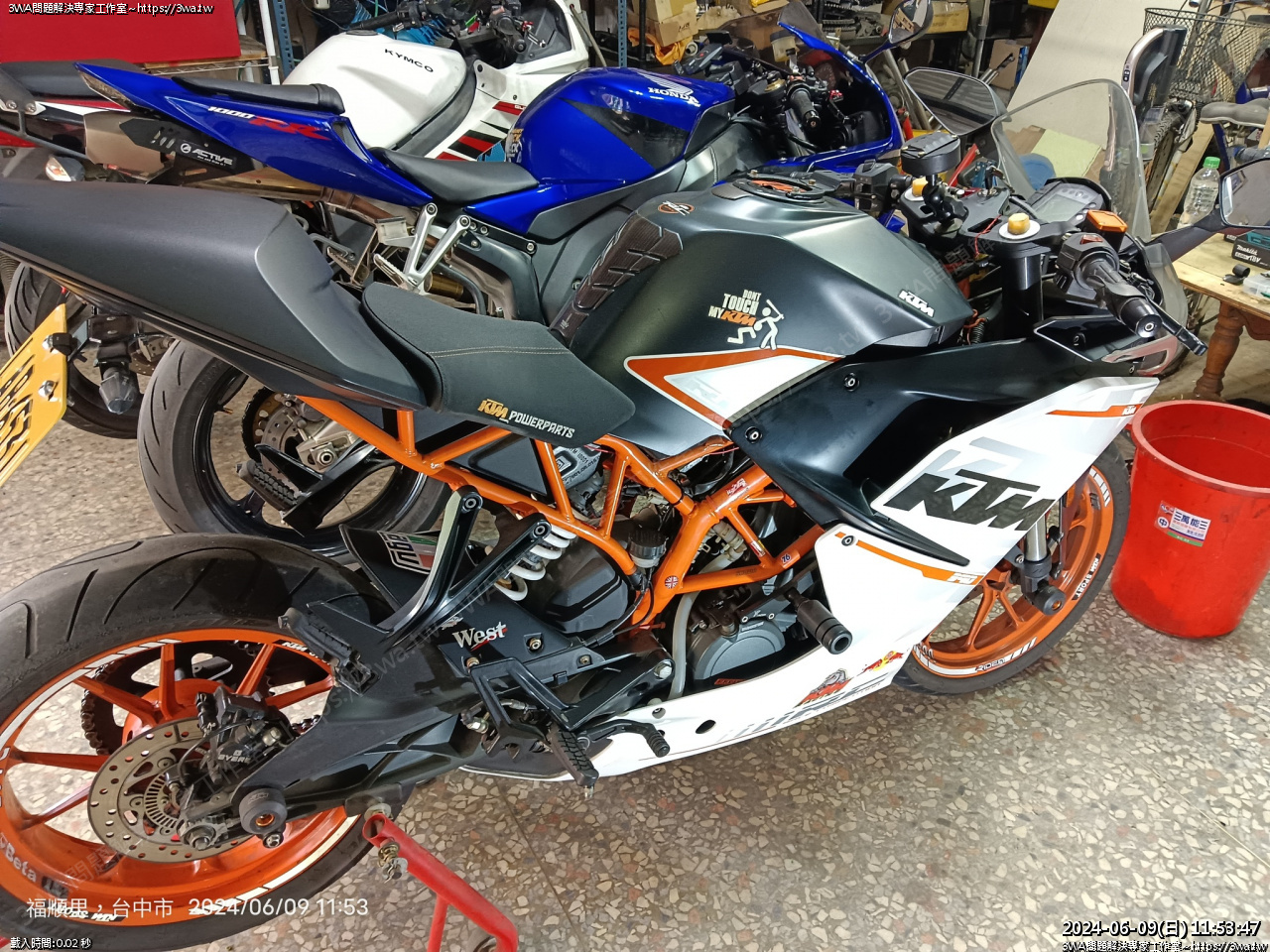

高壓線圈護蓋裝回，車殼裝回

成功~喜歡 DIY 又愛玩電子電路的同學可以練習看看^^
