前陣子 CDI 借友人玩了一陣子回來似乎就故障了，一直沒研究是壞什麼東東

擺了一段時間，裝上車踩發就都沒反應，發不動

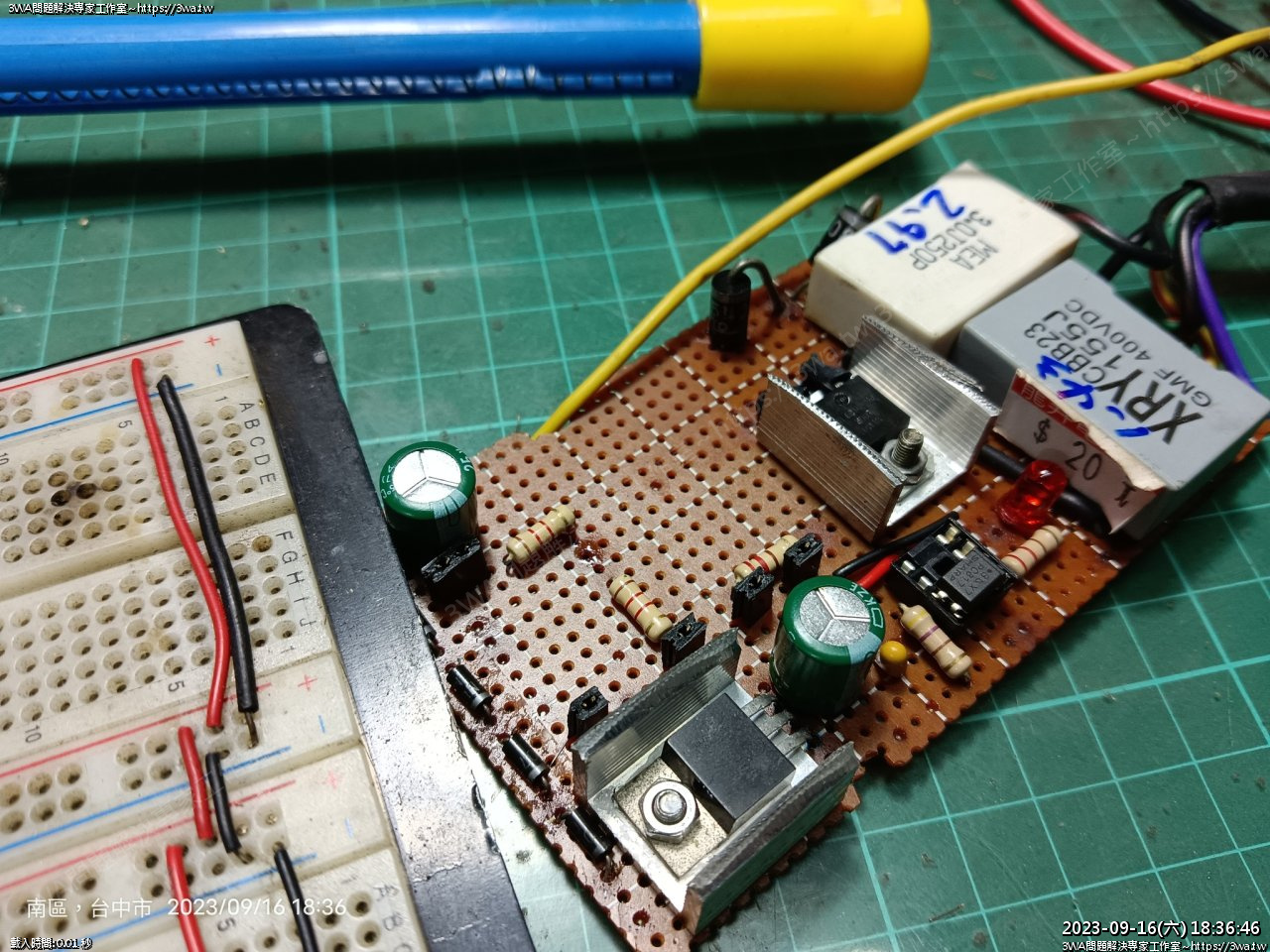

 最近比較有空，拆修看看，裡面比較容易壞的大概就

2SC1815、SCR、PC817

也有可能 NodeMCU，不過開電門都可以正常看到與聽到 RC 開關的聲音

所以不是電腦的問題

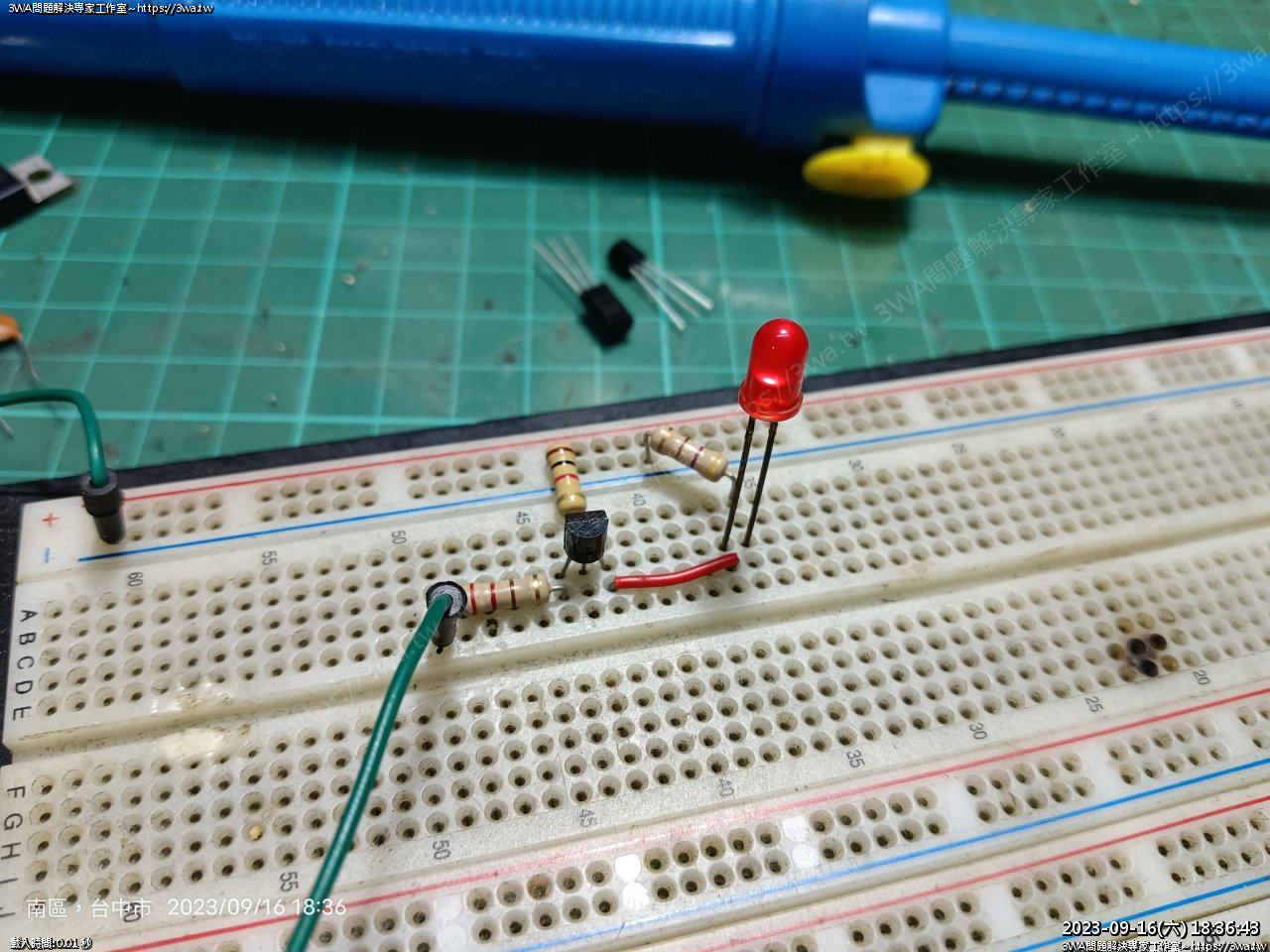

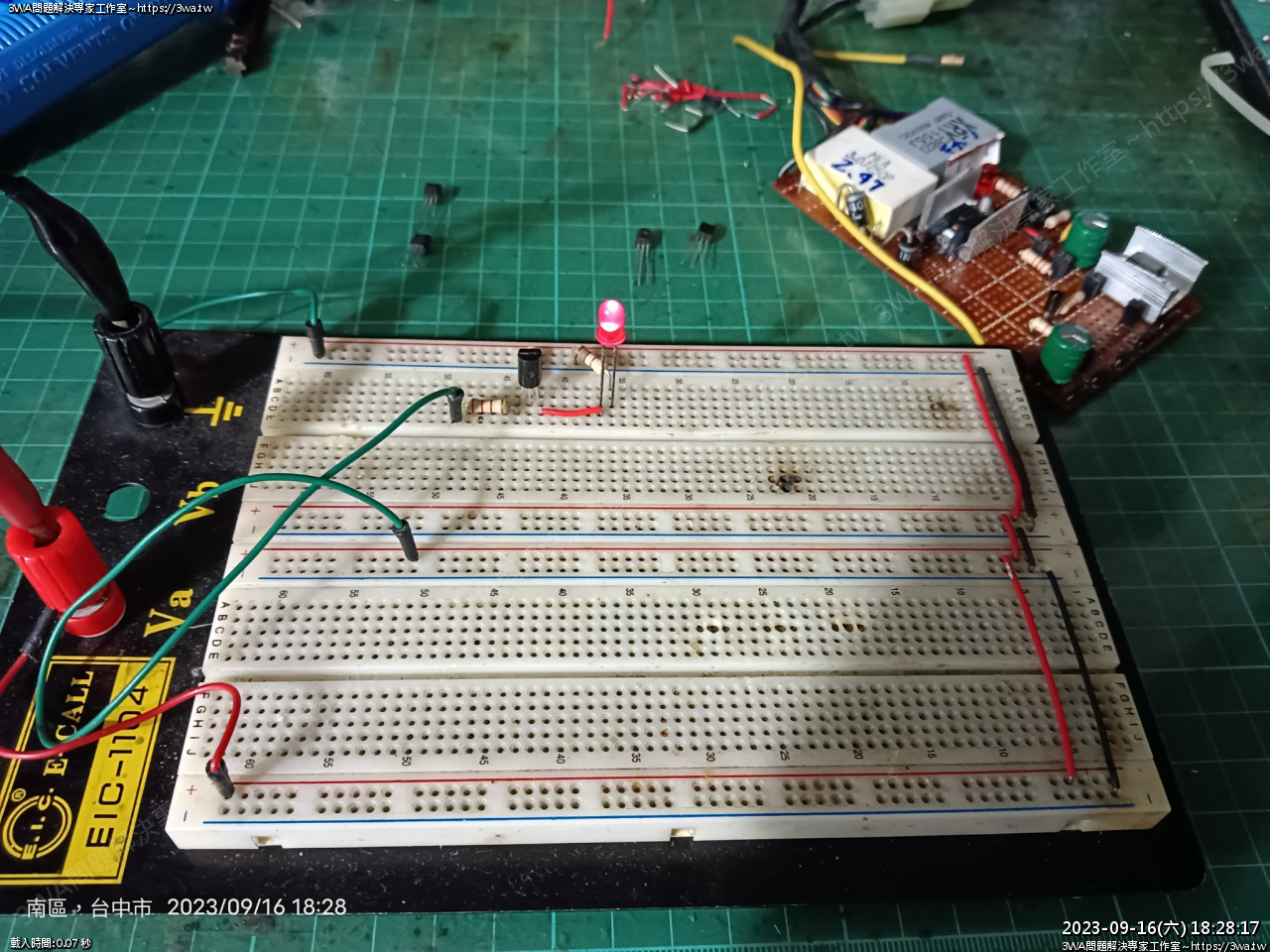

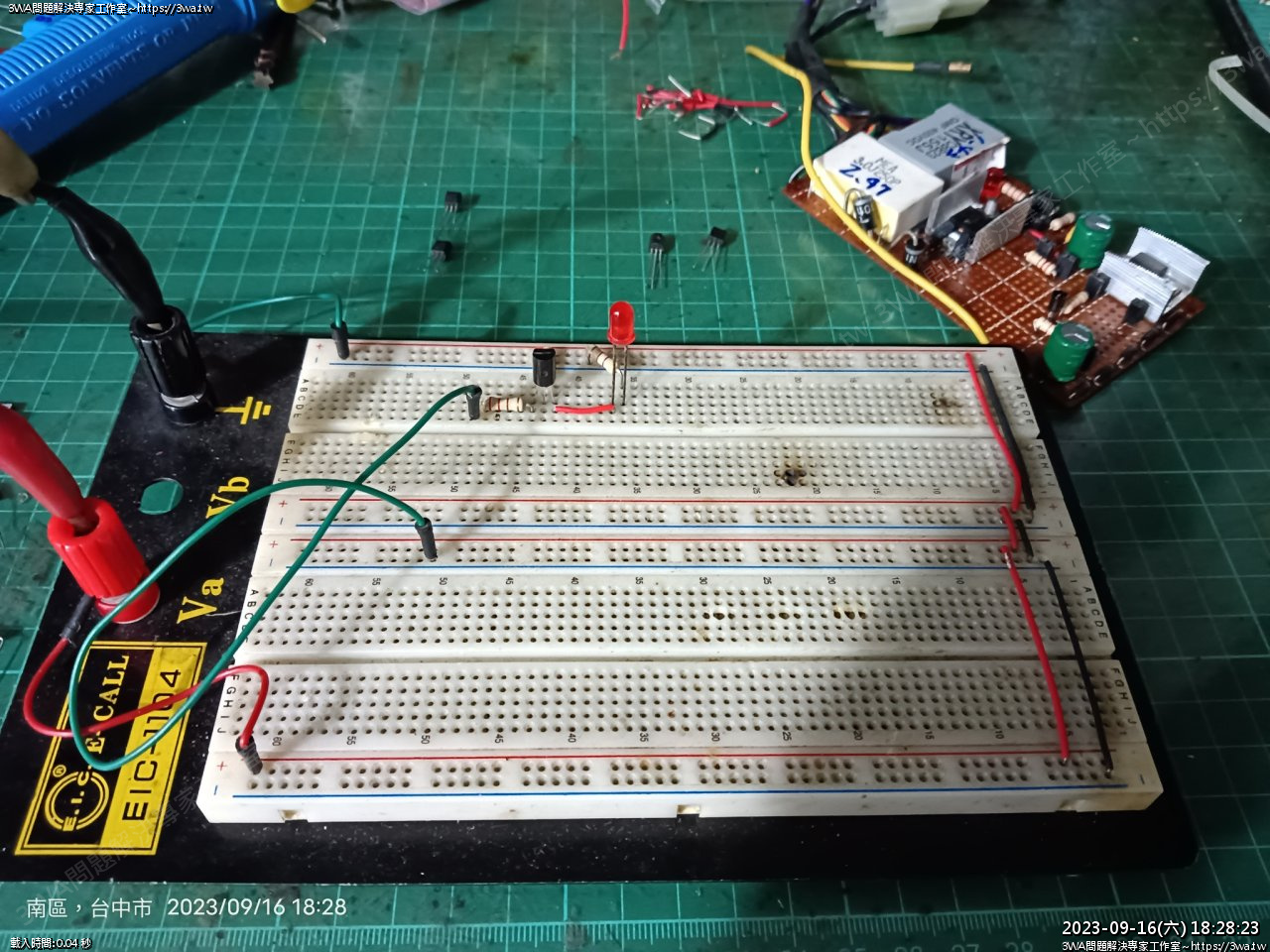

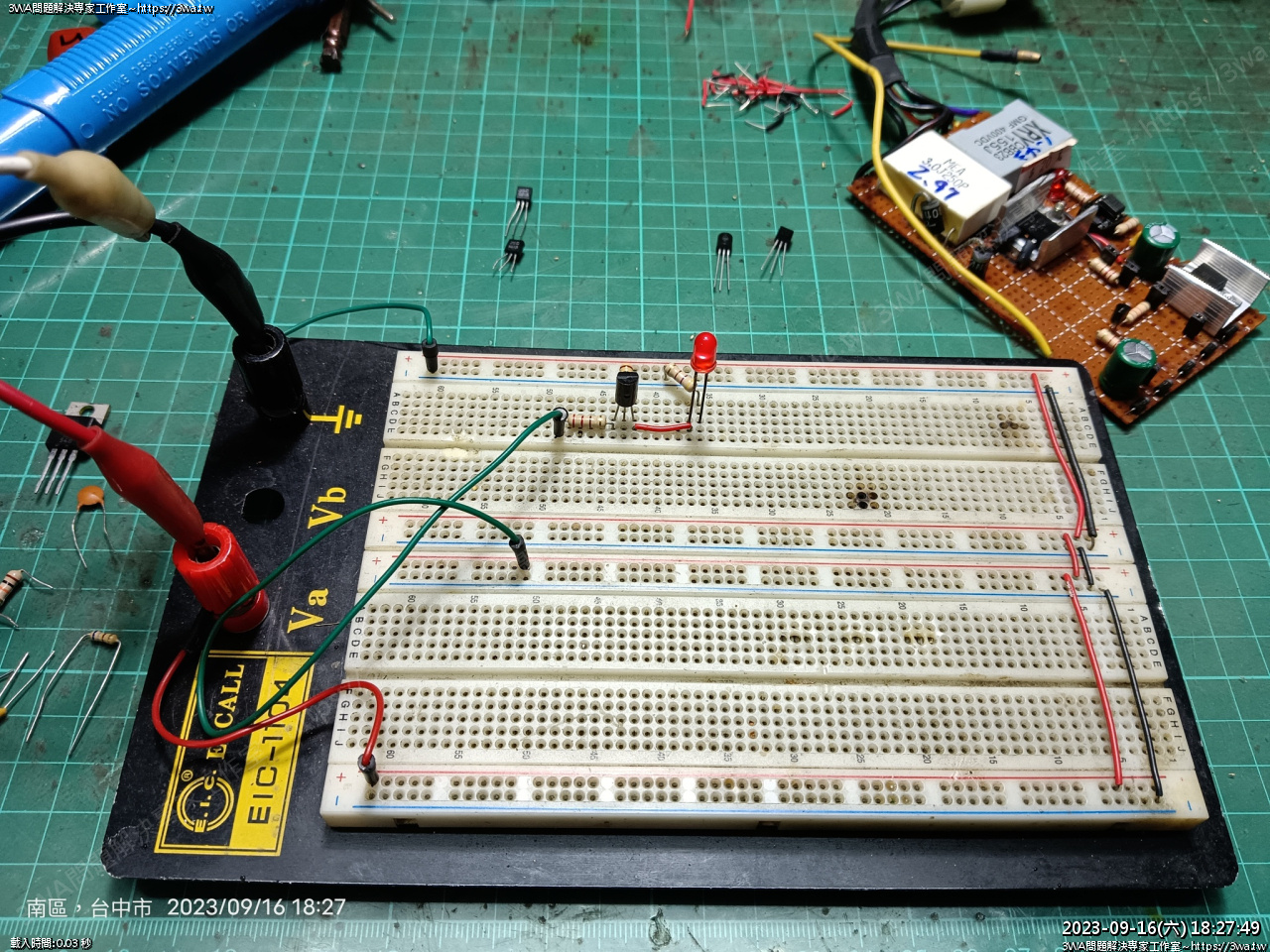

 接個小電路試試 2SC1815

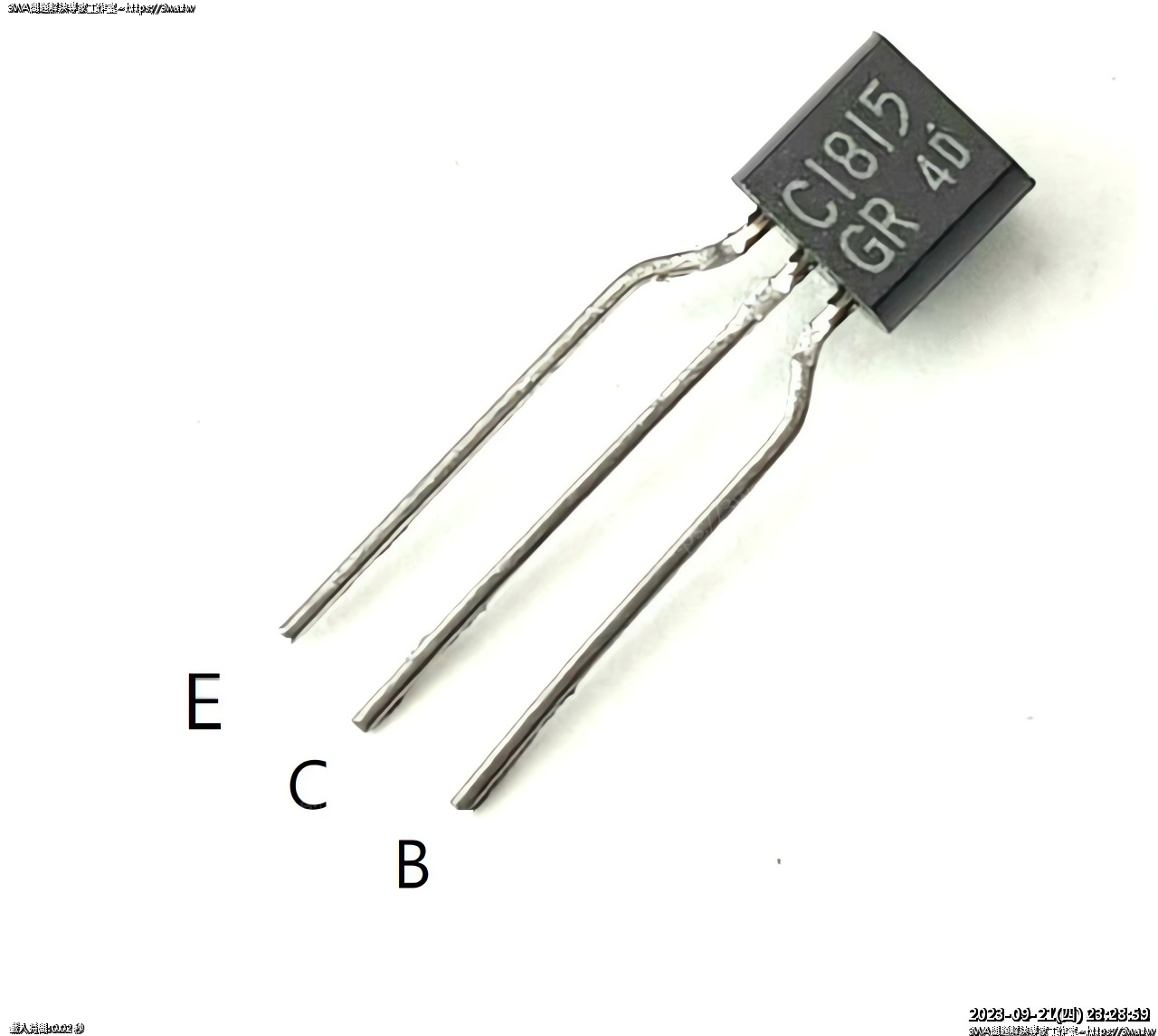

手邊有一些 2SC1815

這個電路 NPN 都可以測，像 FZ2 碼表裡的 NPN 5609 或 NPN 8050

 總之就是 B 當作開關，接顆 330Ω

然後 C 接 1KΩ 接 5V

E 接顆 LED 再接 330Ω 接地

電阻都可以稍大些沒關係，反正看的到 LED 會亮就好

 測試的方式就是 B 那條可以拔線的，接地或接 5V 看看 LED 會暗會亮就行

不過如果在浮接時(沒接正也沒接地)，LED 仍會亮，可能就不行

浮接時羽山手邊幾顆新的 2SC1815 都是暗的

只有備品其中一顆疑似故障的發亮

 羽山這裡用的電阻是 B 330Ω

C ->1KΩ->VCC

E -> LED->470Ω 地

 2SC1815 量起來似乎是好的等會再焊回去

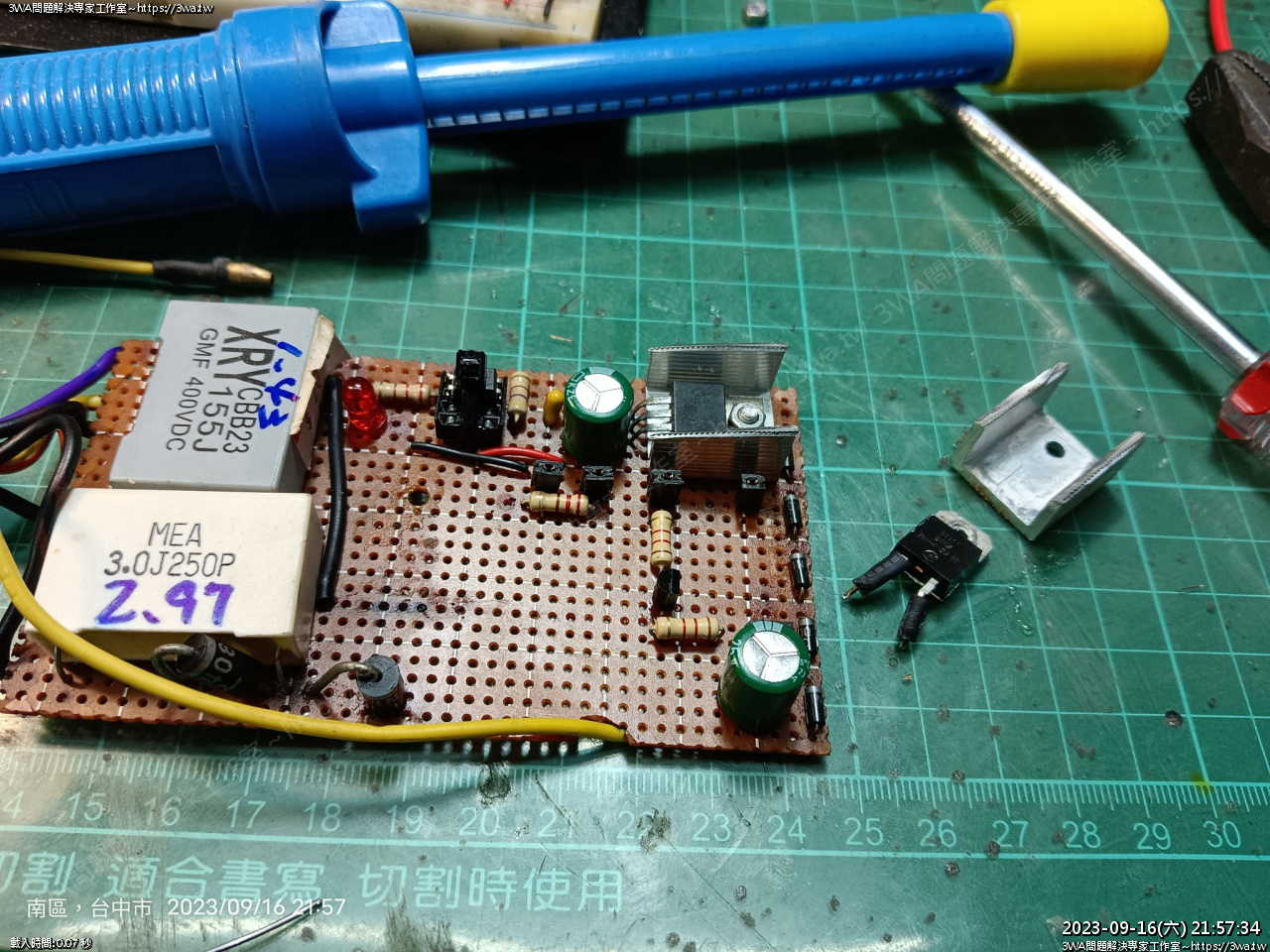

 2SC1815 焊回，然後拔下 SCR BT151-500R

 家裡沒有了，新買了一些，還多買了 BT151-800R

同學如果要 DIY 也許可以直接考慮下一階

BT151-800R 或 BT152-800R 或 BT153-800R

耐壓耐電流都更高，價錢也都很便宜，單價幾乎都 10$ 有找

BT151-500R 7.5A 500V

BT151-800R 7.5A 800V

BT152-800R 13A 800V

BT153-800R 16A 800V

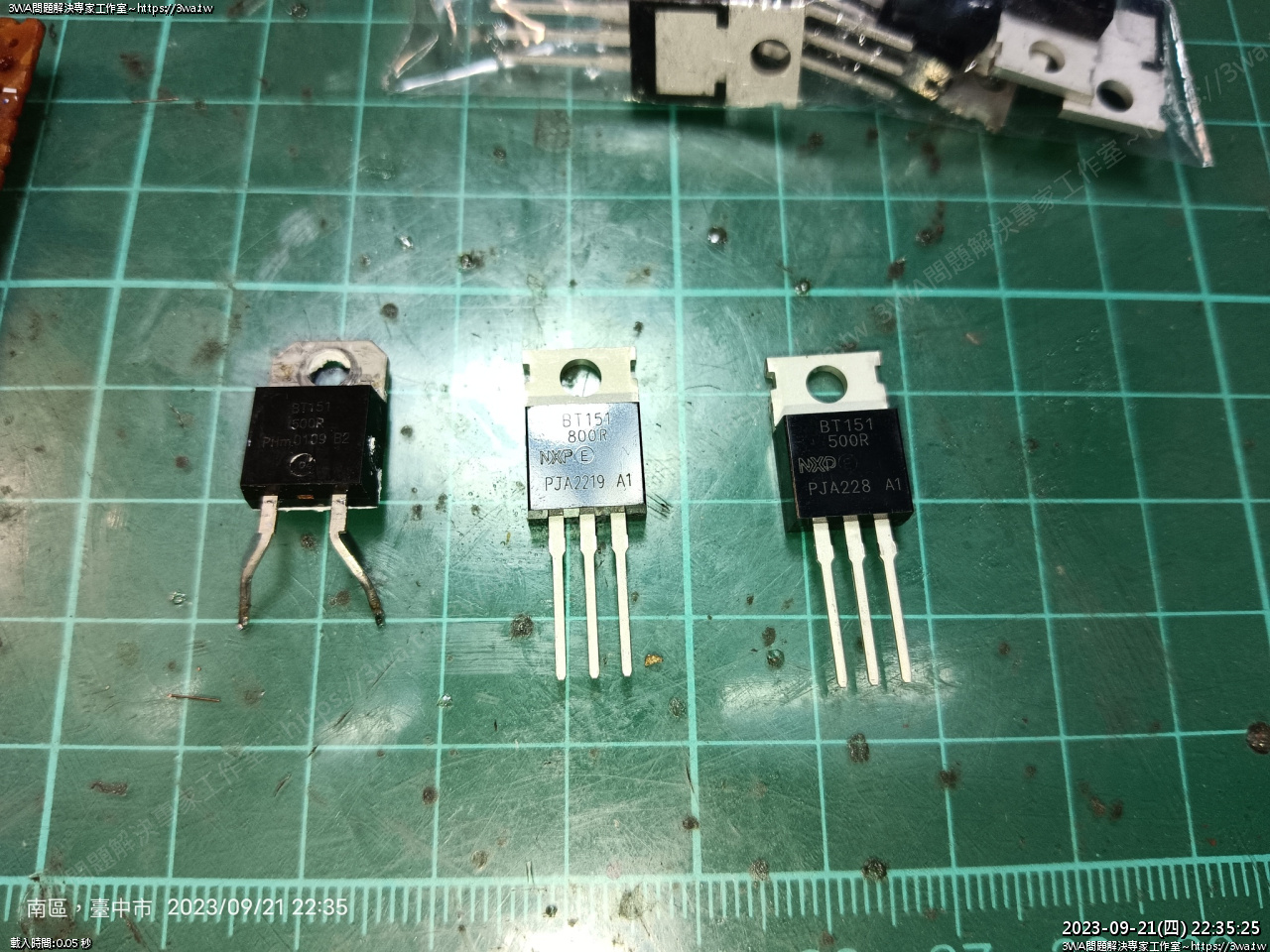

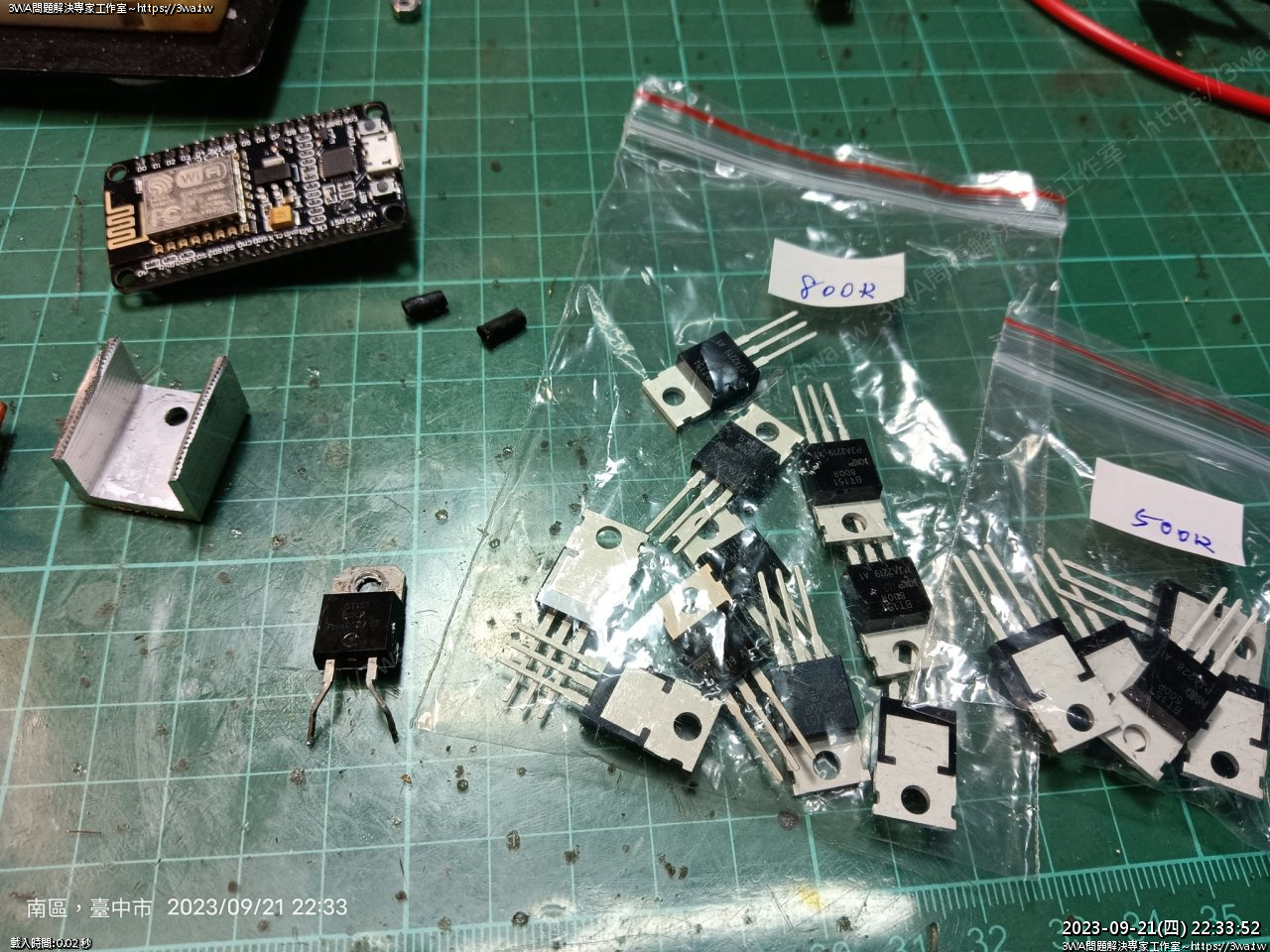

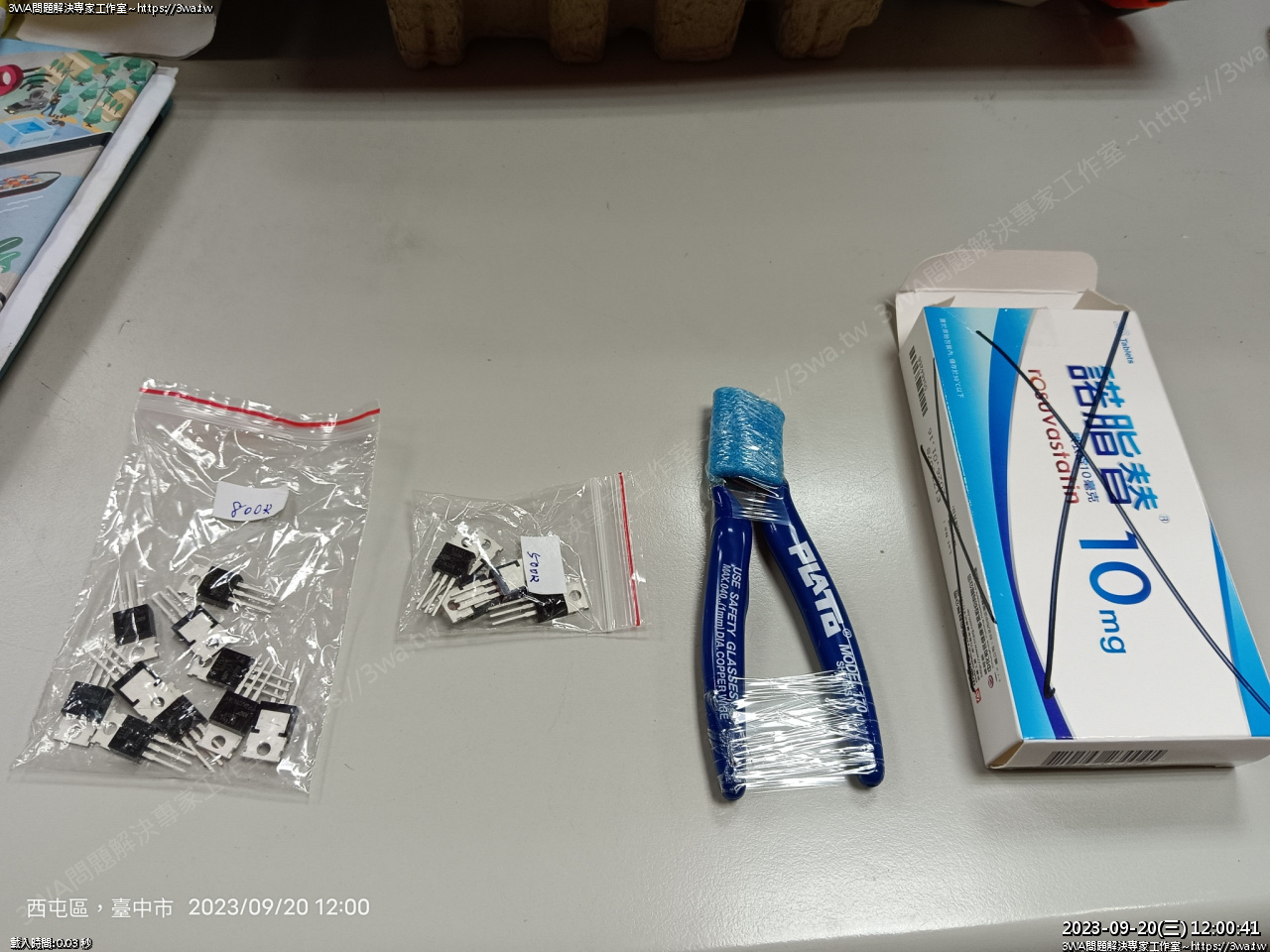

拍了一些便宜的 BT151-500R 、 800R

 有 800R 就用 800R 吧~~

BT151-500R

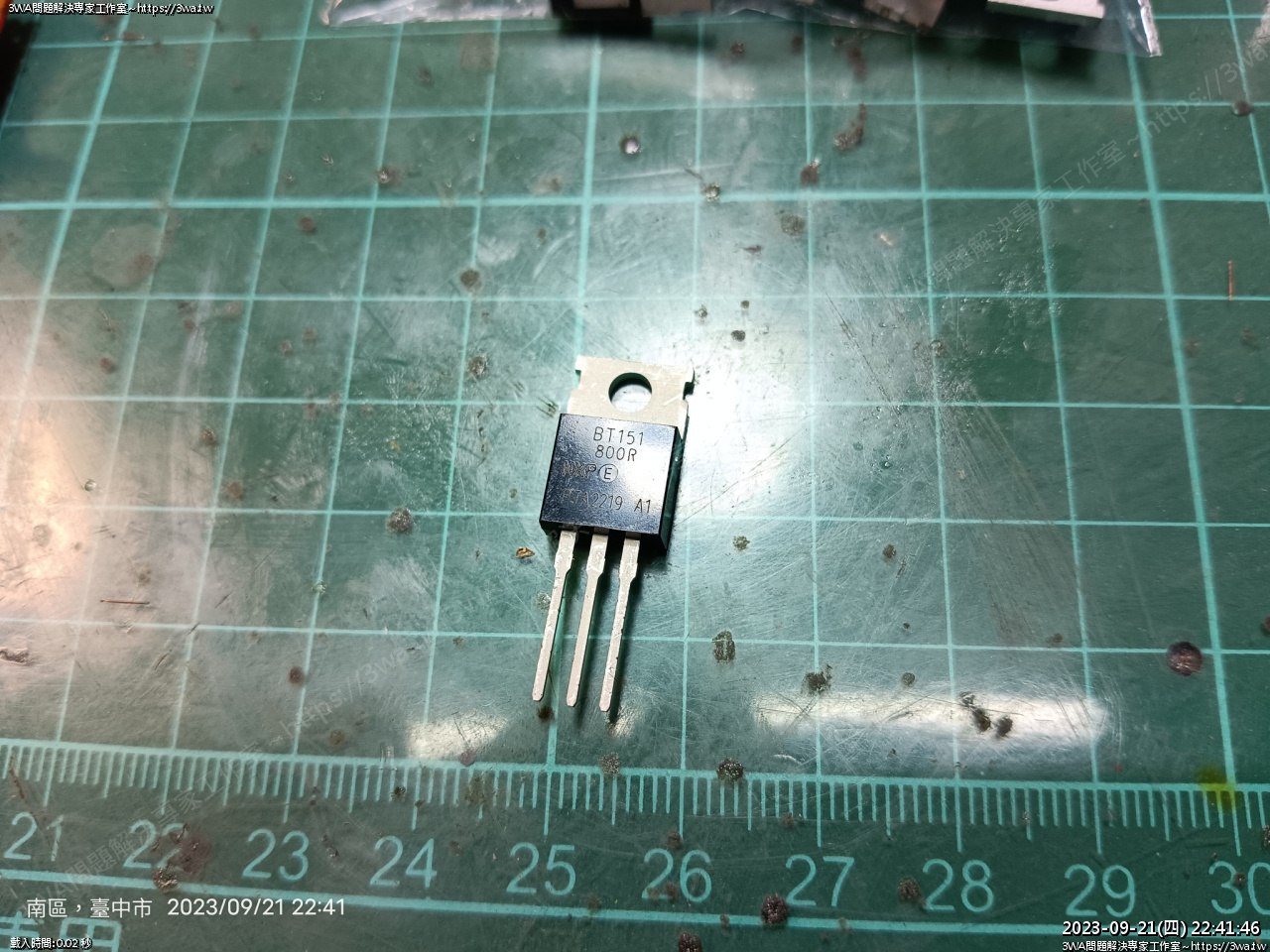

BT151-800R

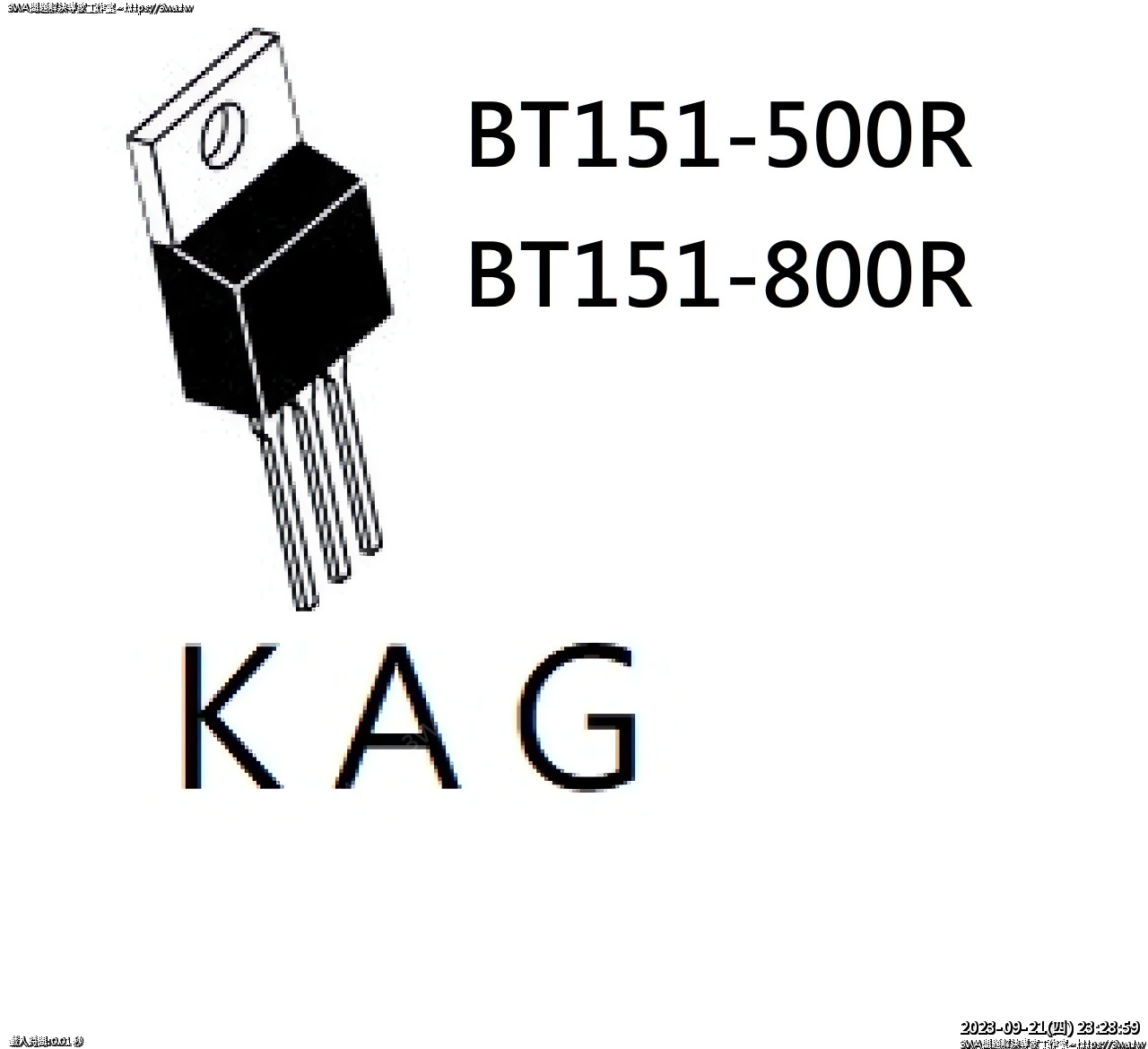

 溫馨的腳位提醒

  K A G

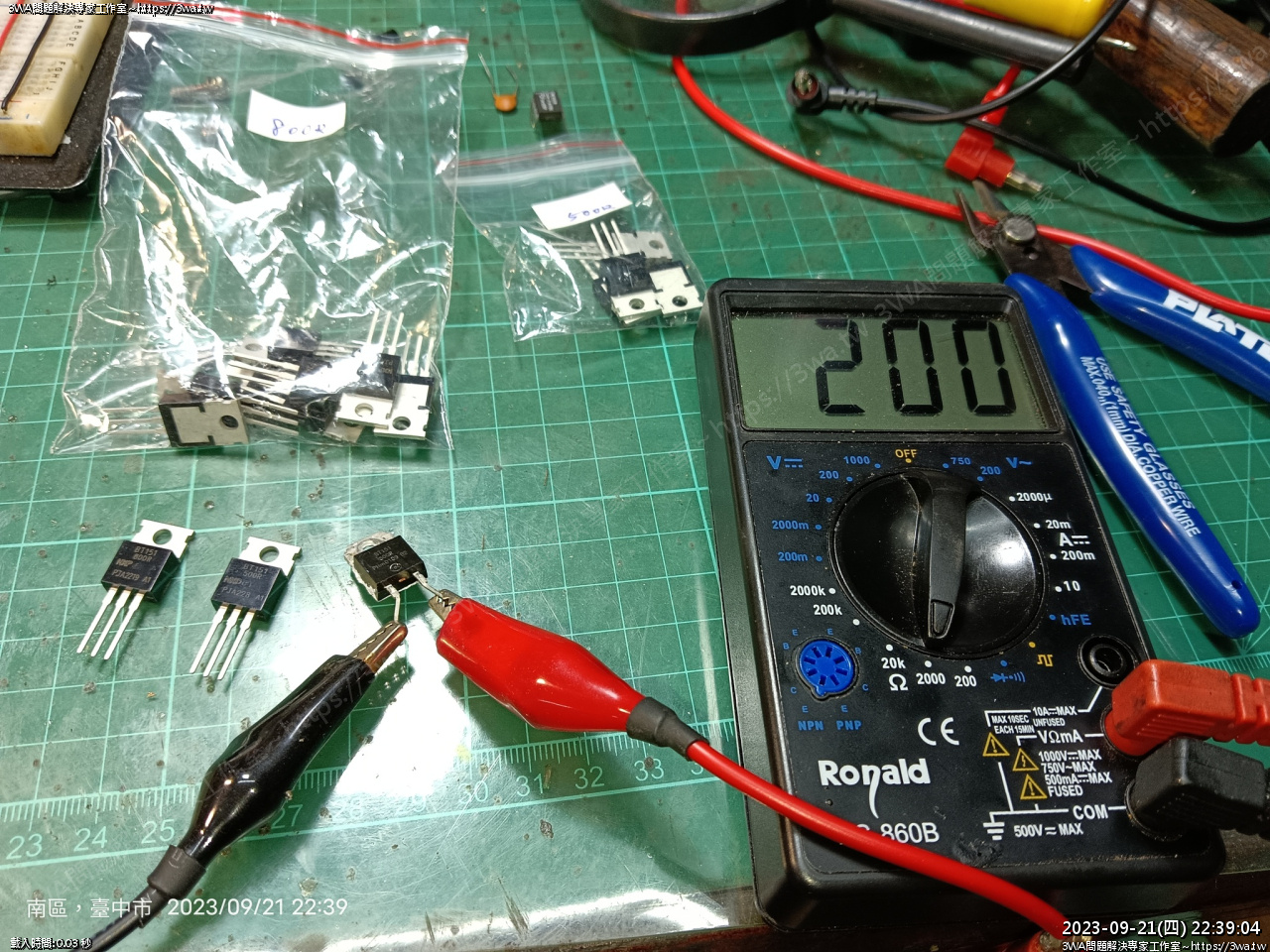

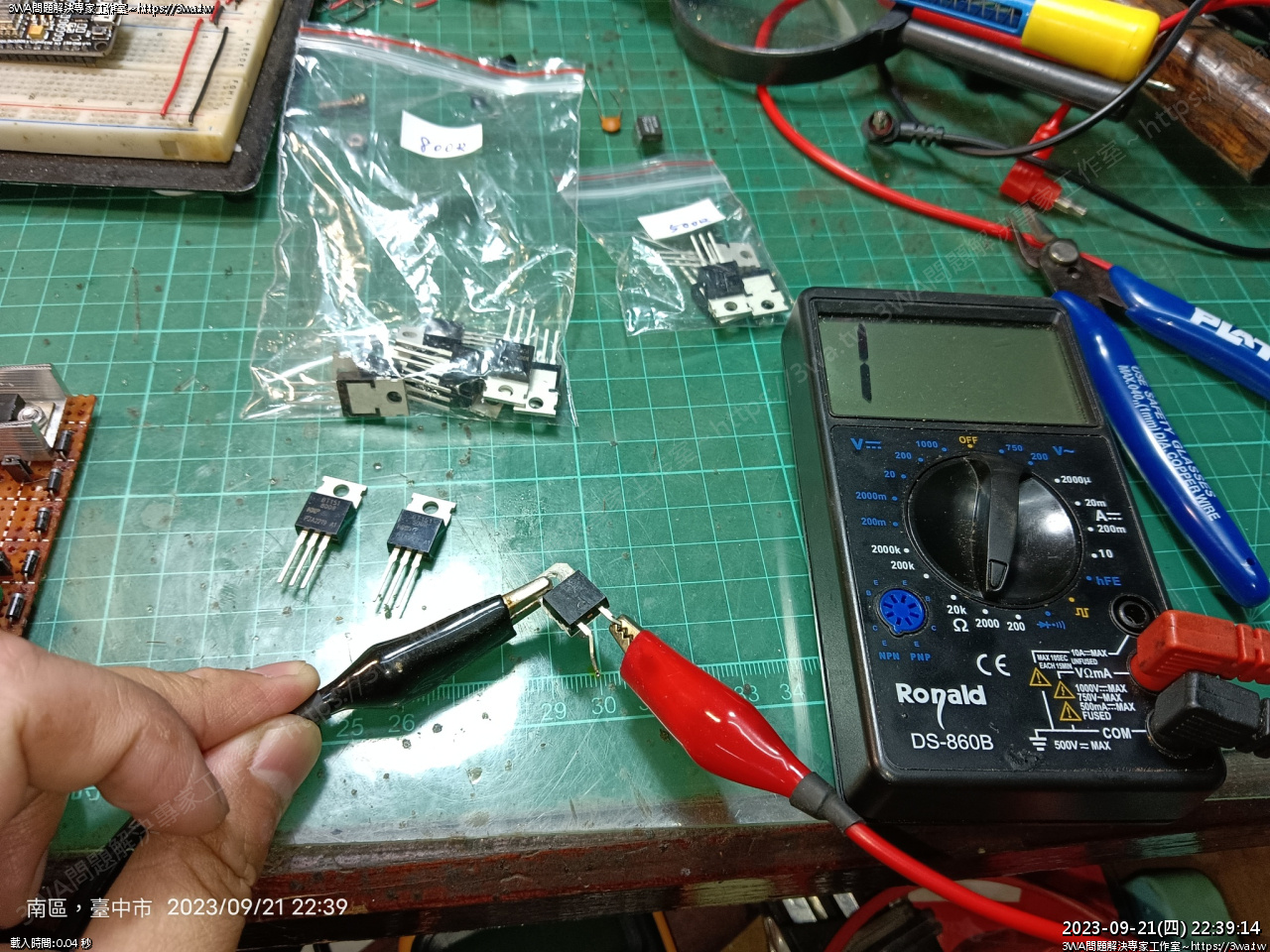

疑似故障的 500R K G 量起來是 200Ω

200Ω 好像高了些

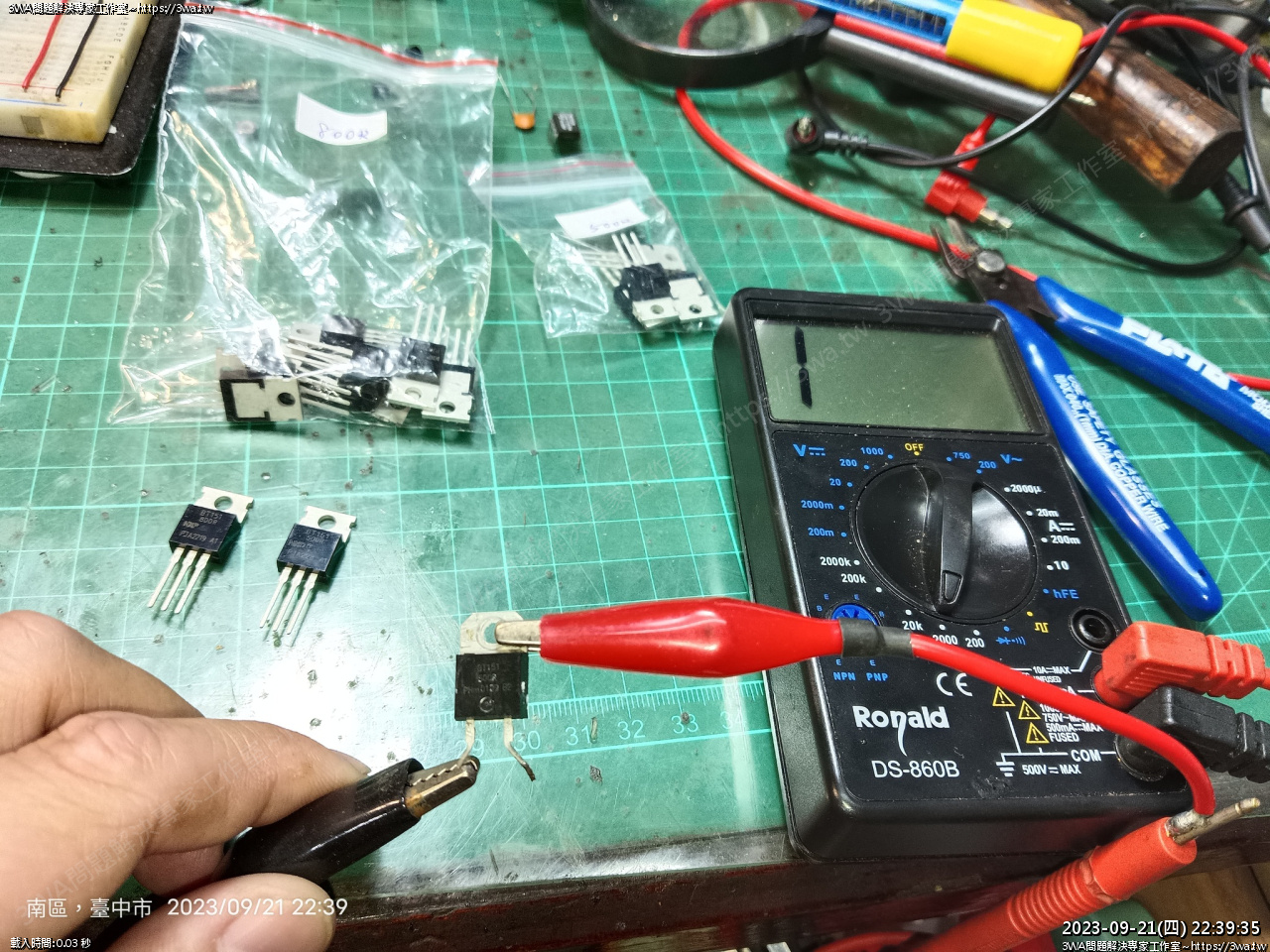

 A 對 G 是 ∞，這應該沒問題

K 對 A 也是 ∞ ，這應該沒問題

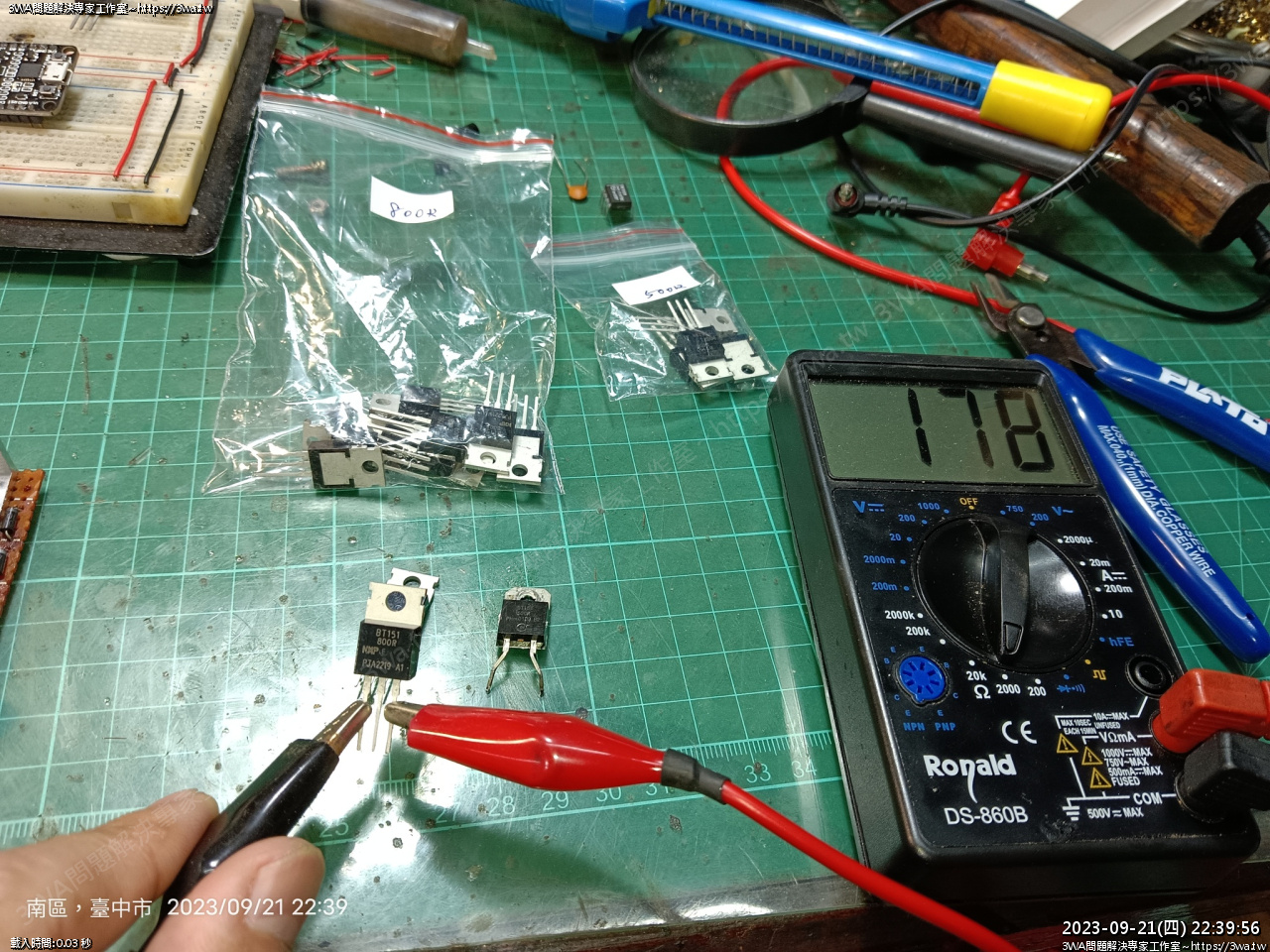

我另外量了新的 500R 跟 800R K G，電阻值在 168~178左右

這次試試 800R

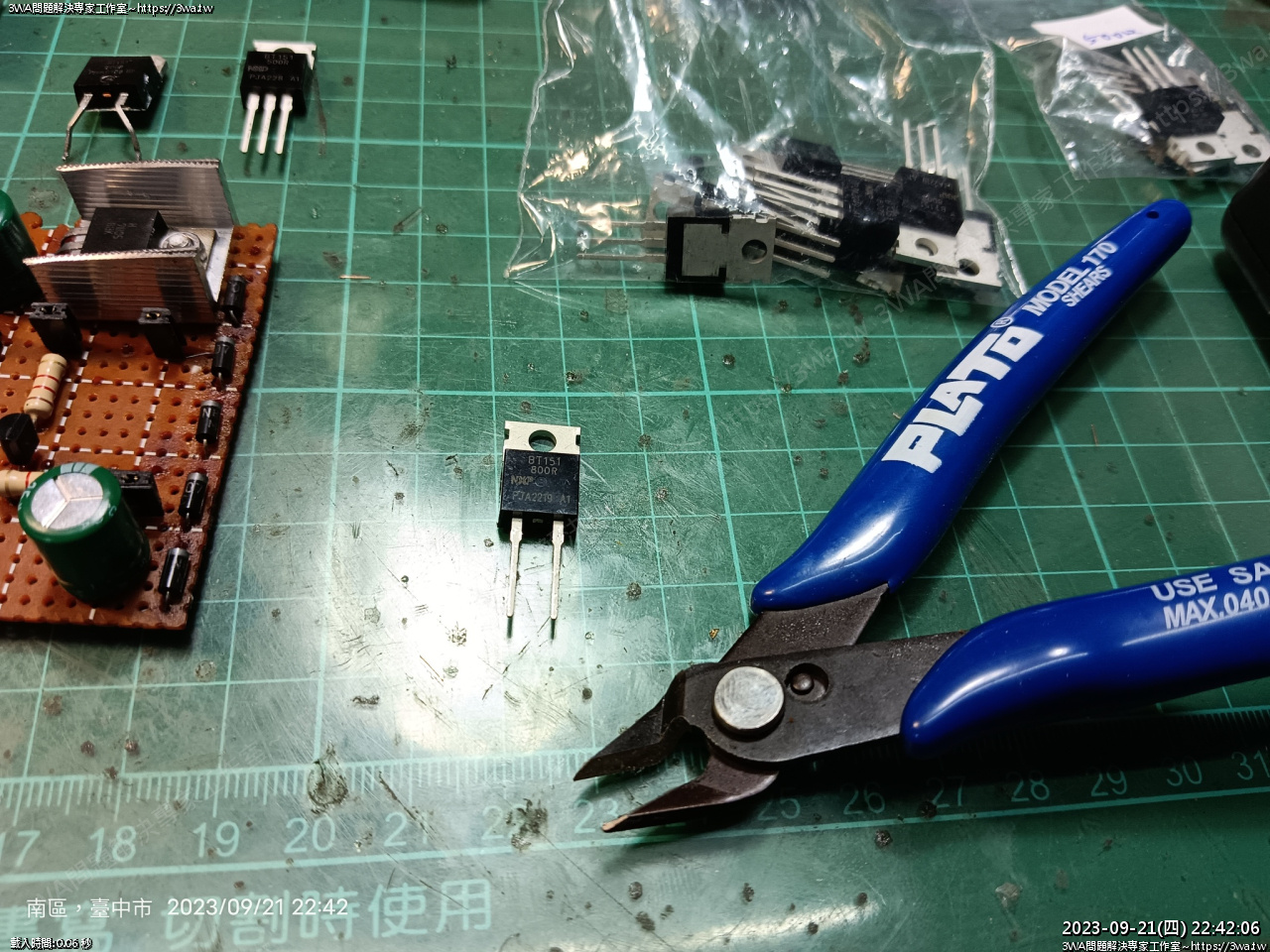

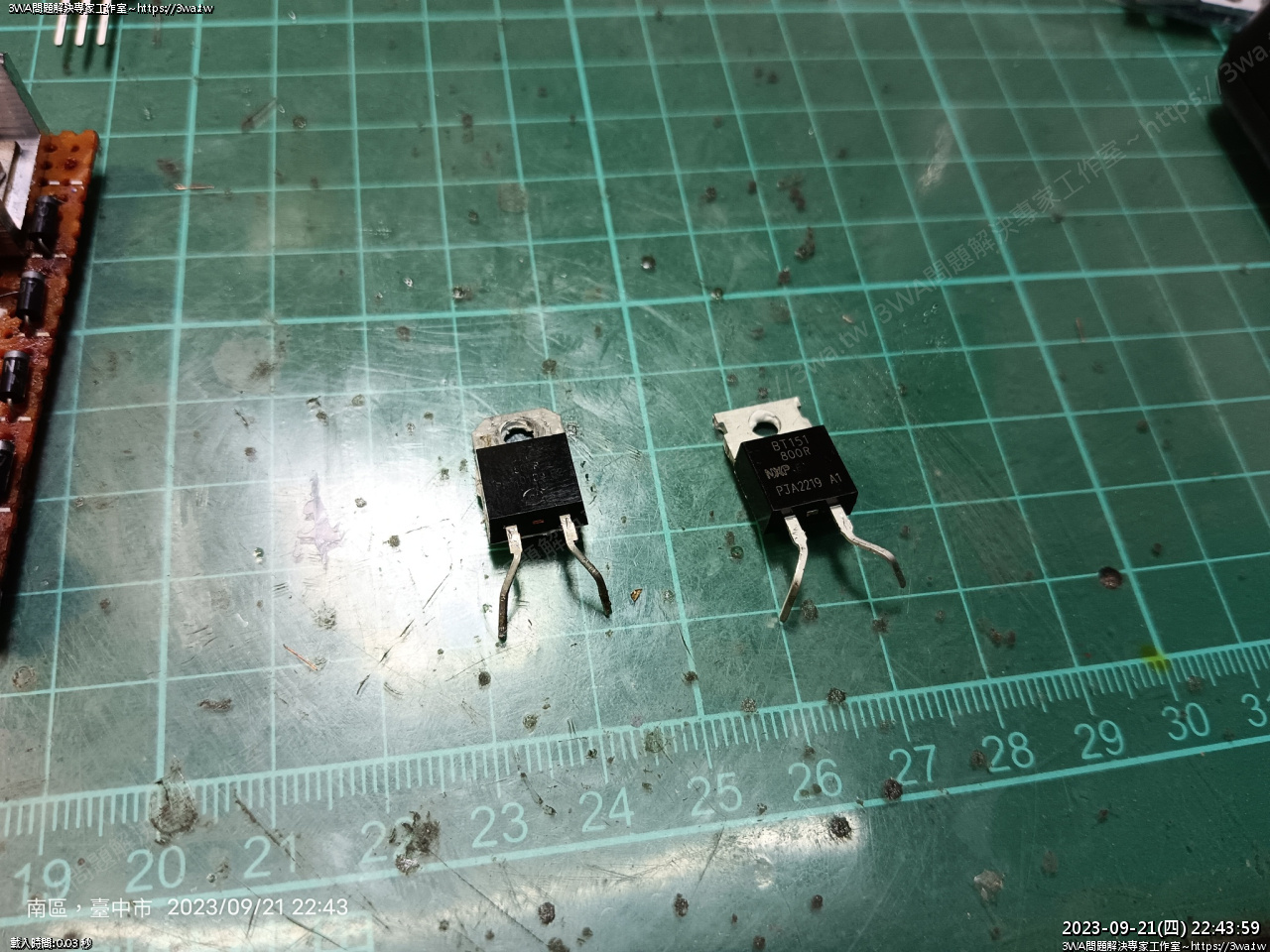

中間 A 剪掉，用本體當 A 就好，腳腳才不會太近

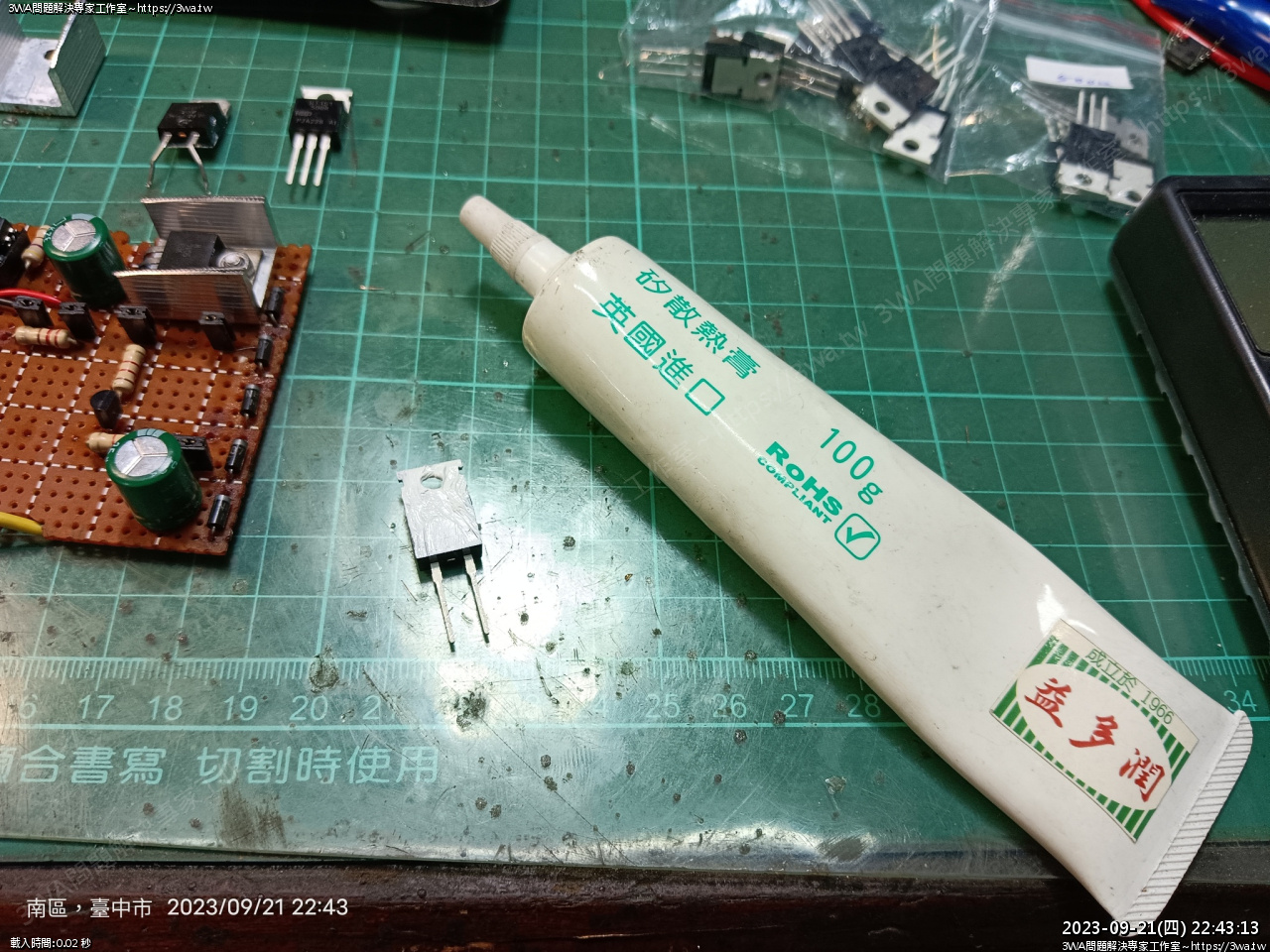

塗上散熱膏

腳腳開叉

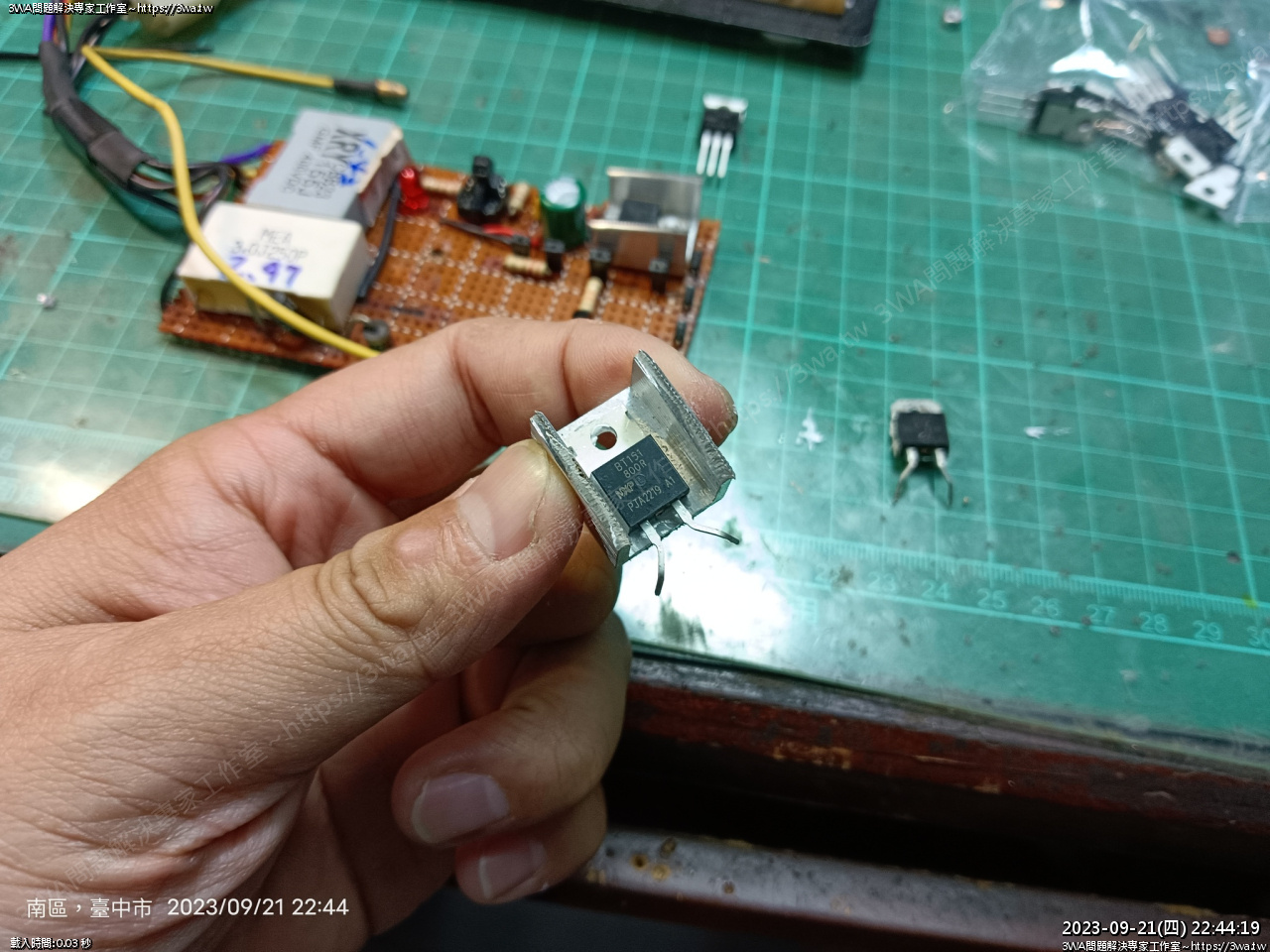

散熱片

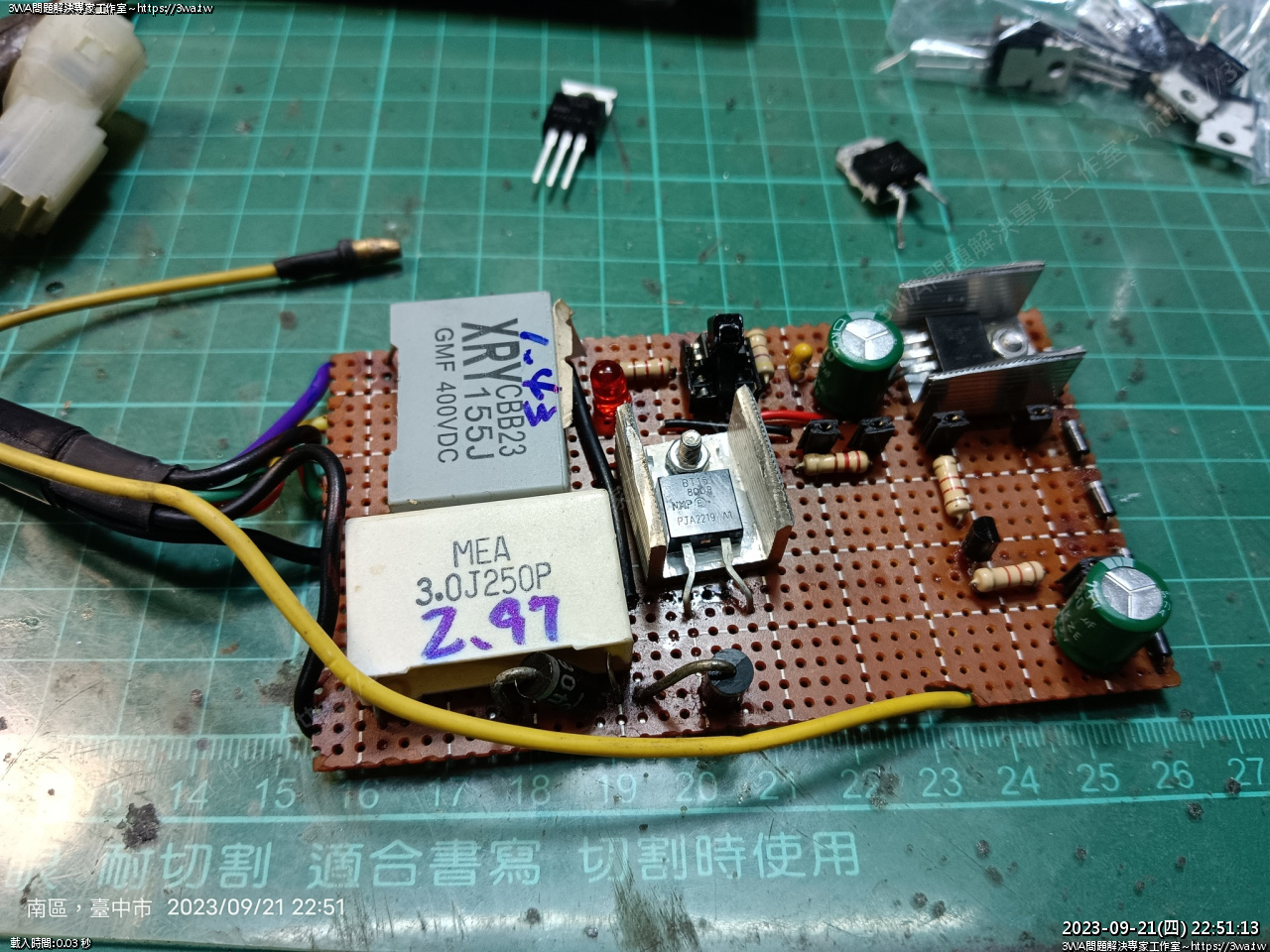

鎖回板子，螺絲部分是 A，腳腳焊上

K   G

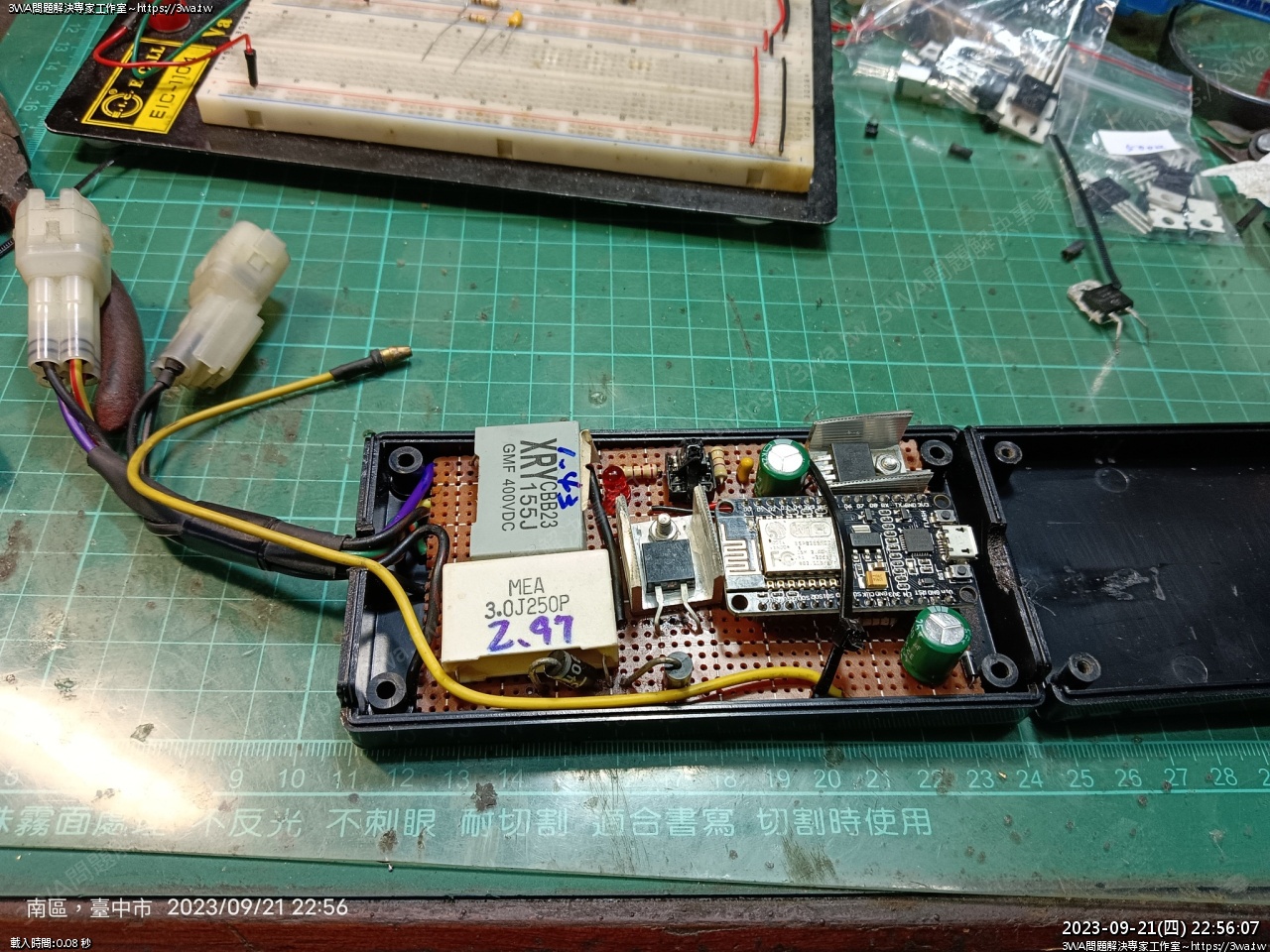

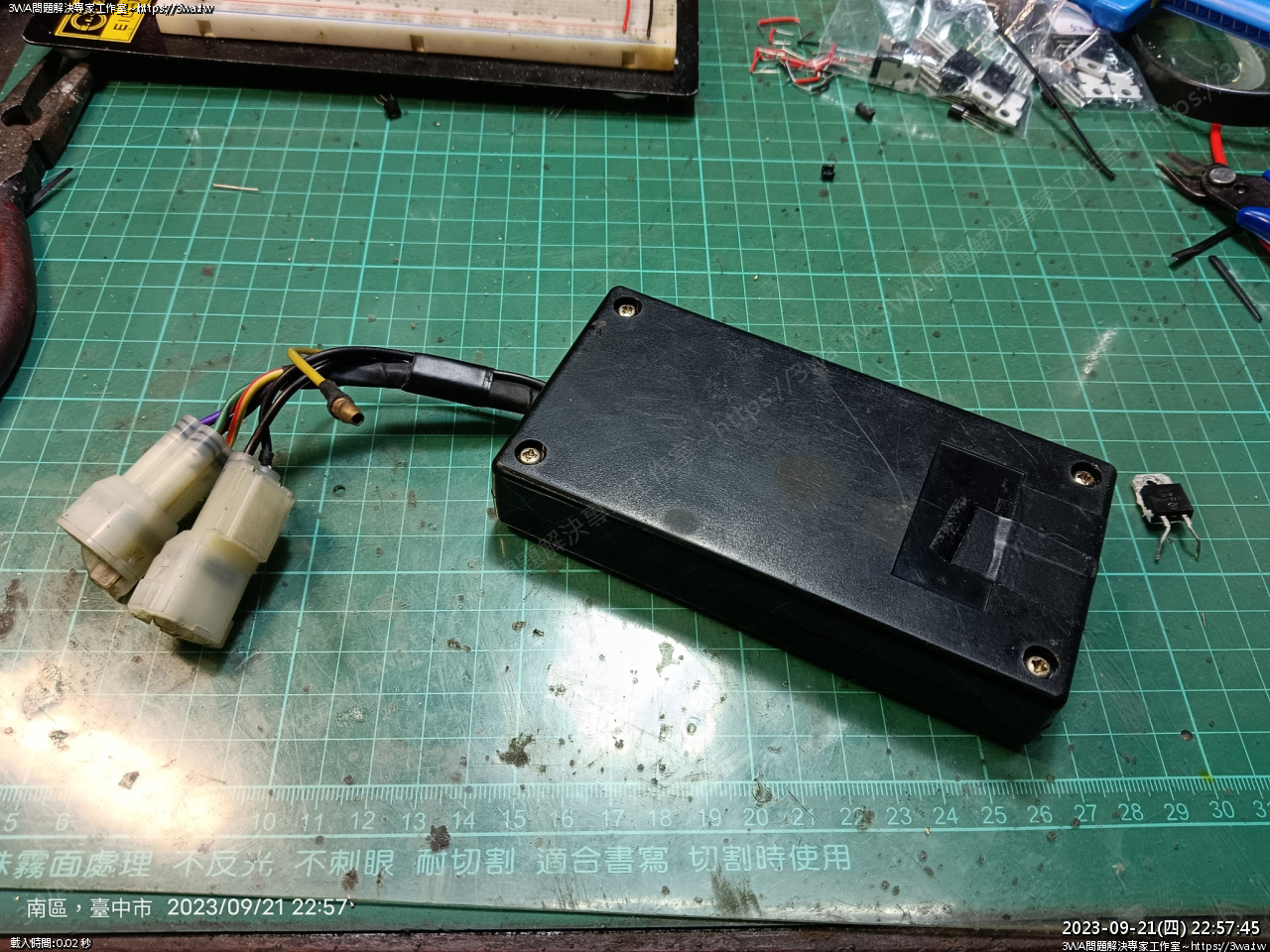

NodeMCU 裝上，束帶拉好，裝回盒子

鎖上螺絲，試看看嘍

打開電門，吱吱，RC 全開，RC 關上

踩發，一踩即發，唉呀呀呀~~~

之前借人回來就真的把 SCR 燒了

換新後就正常

正常 SCR BT-151 500R、800R G K 腳 168~178Ω

故障 SCR BT-151 500R G K 腳 200Ω

騎出門繞了幾圈，DIY CDI 復活~~~^^ (撒花)
