利用 Arduino 製作喵喵體重計

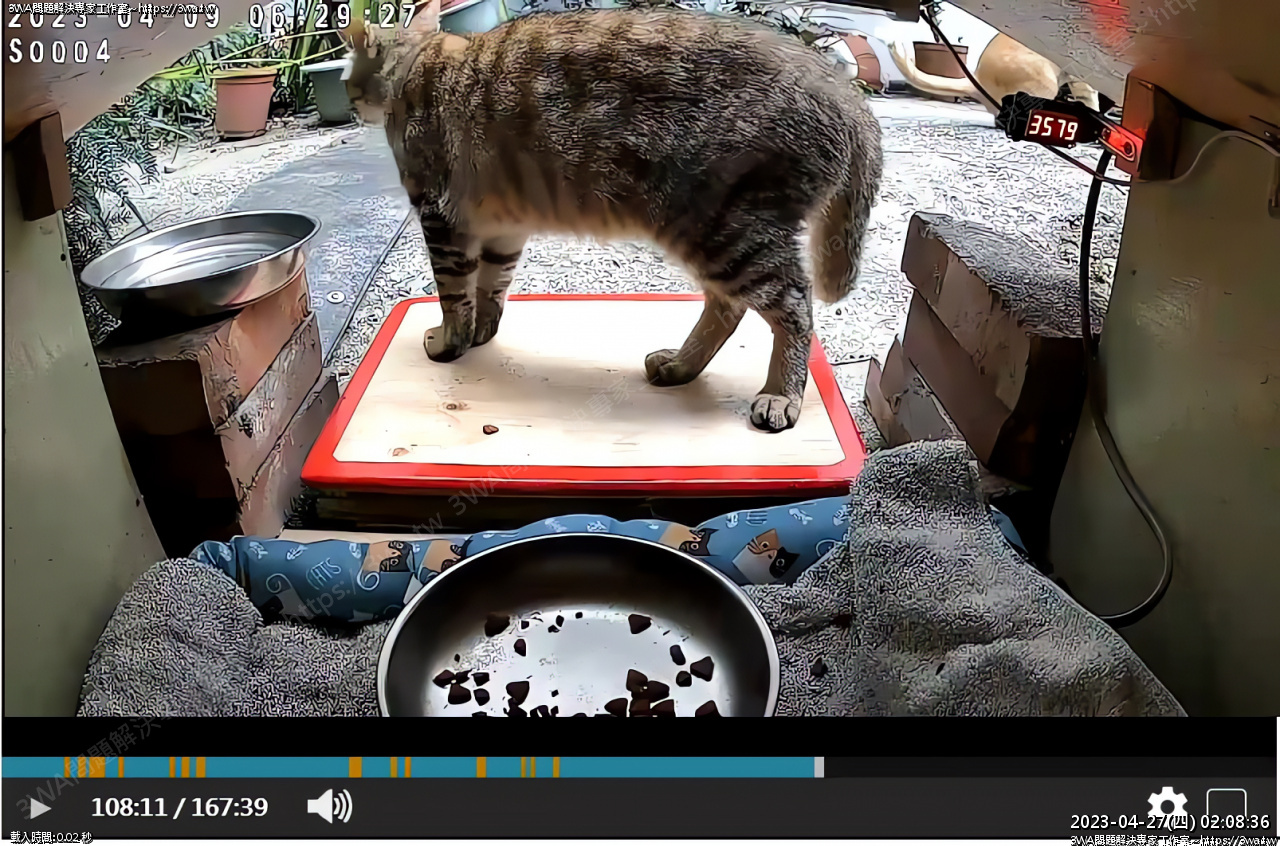

小虎 3579g





 小黑 2483g

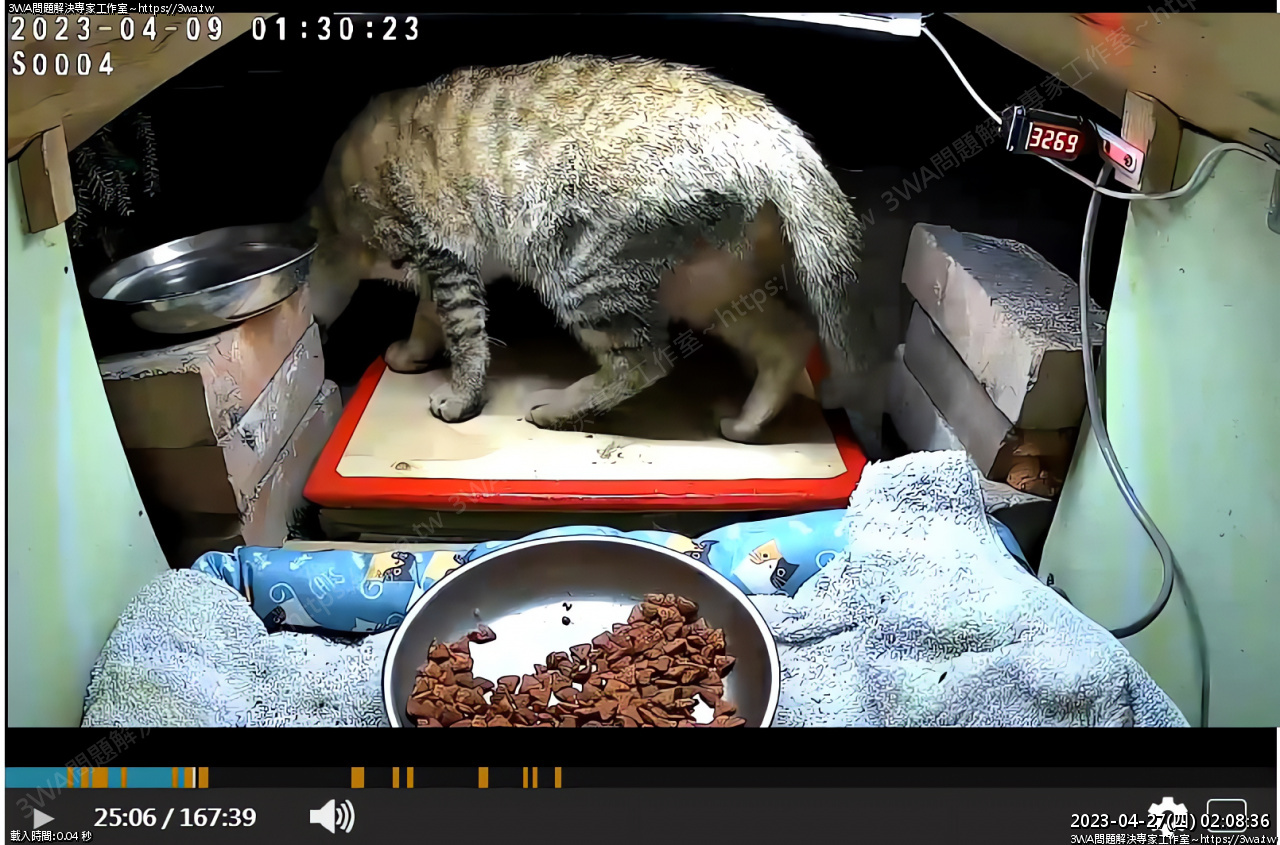

 小虎 3269g

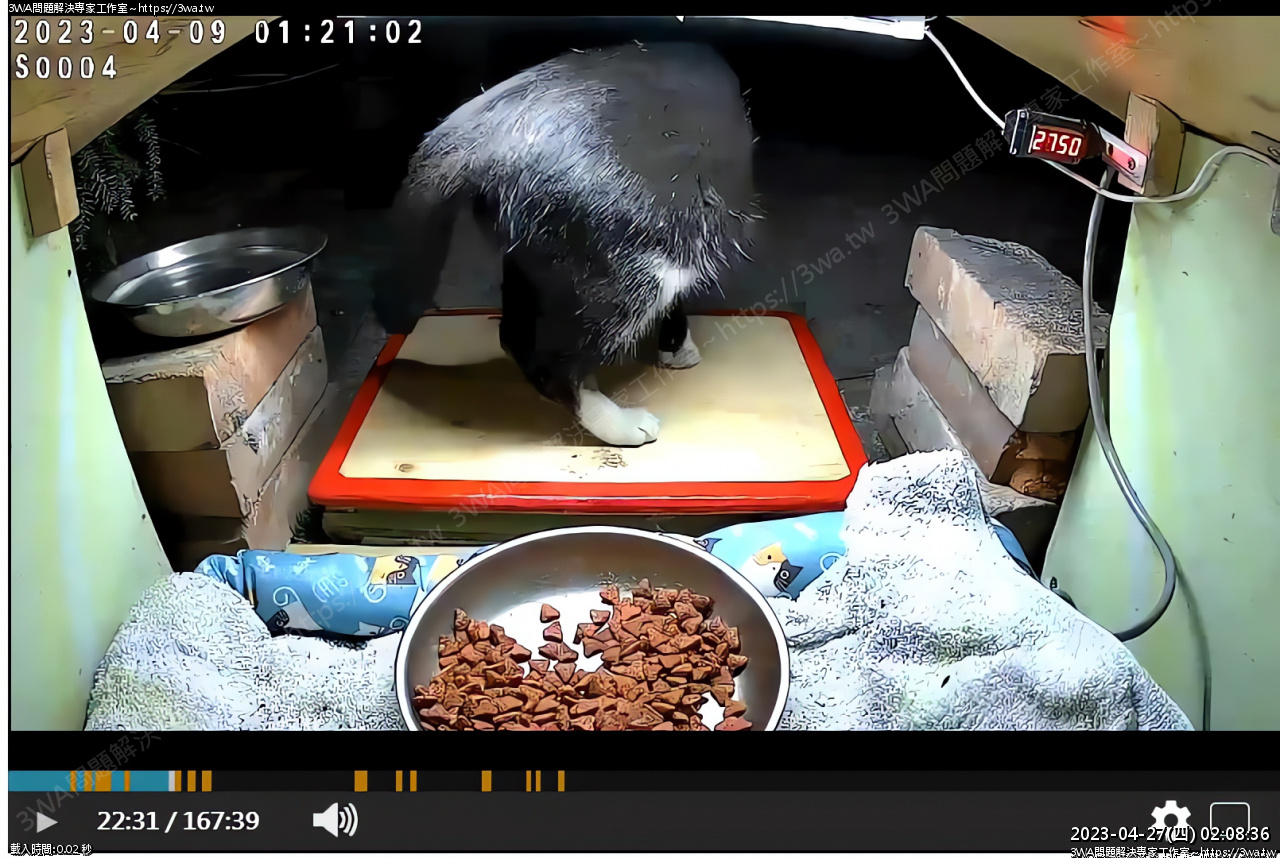

 小乳牛  2750g





 貪吃小花 3092g





 小小虎 1013g

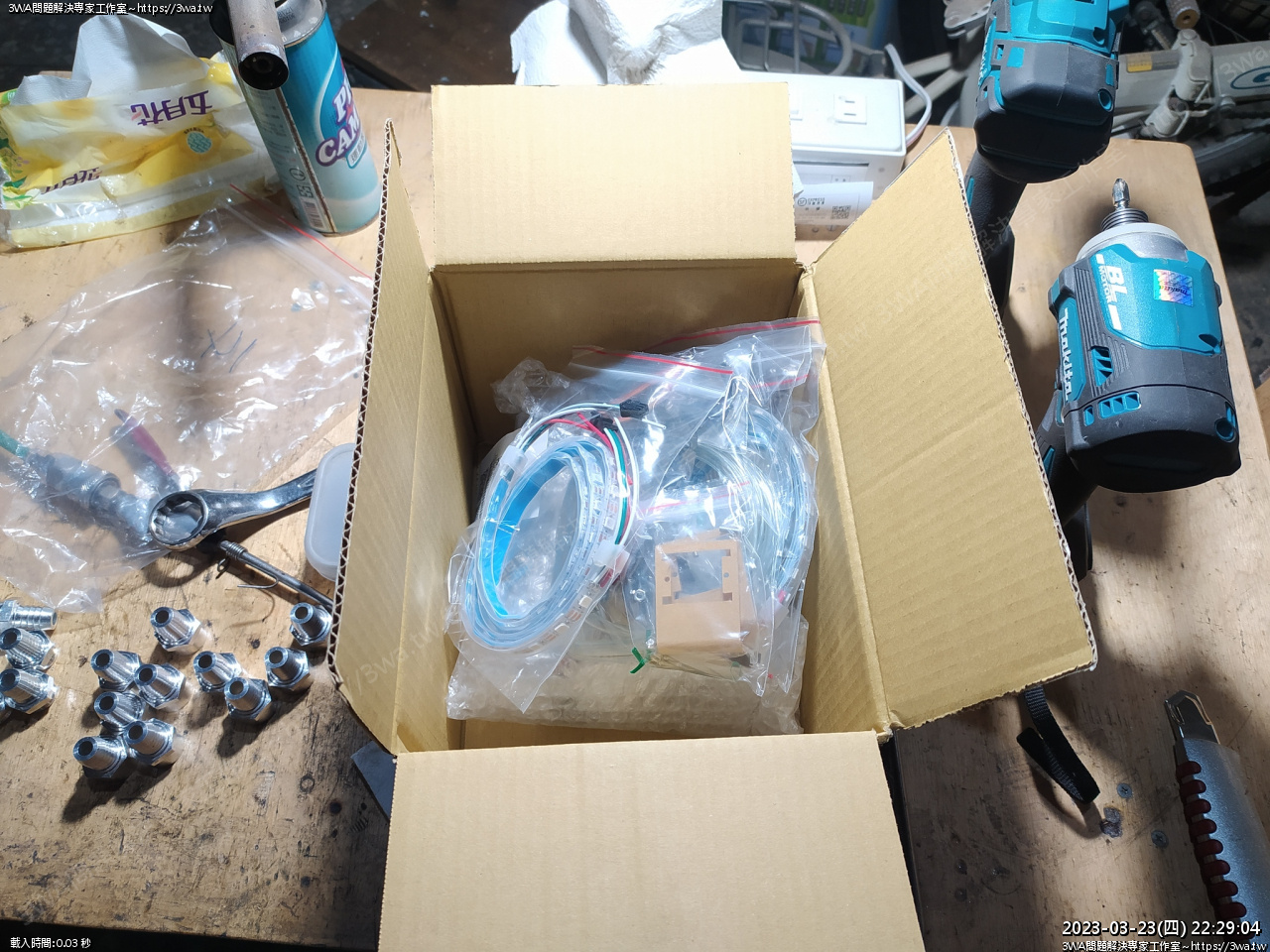

 好友  Rickz 聽聞我最近蓋了貓屋,寄了一箱 Arduino 零配件給我

裡面有 LED 燈條、秤重計二組





 一組秤重計可以量0~5kg,為考慮貓可能會超過 5kg加上木板的重量

使用二組體重計的值作加總

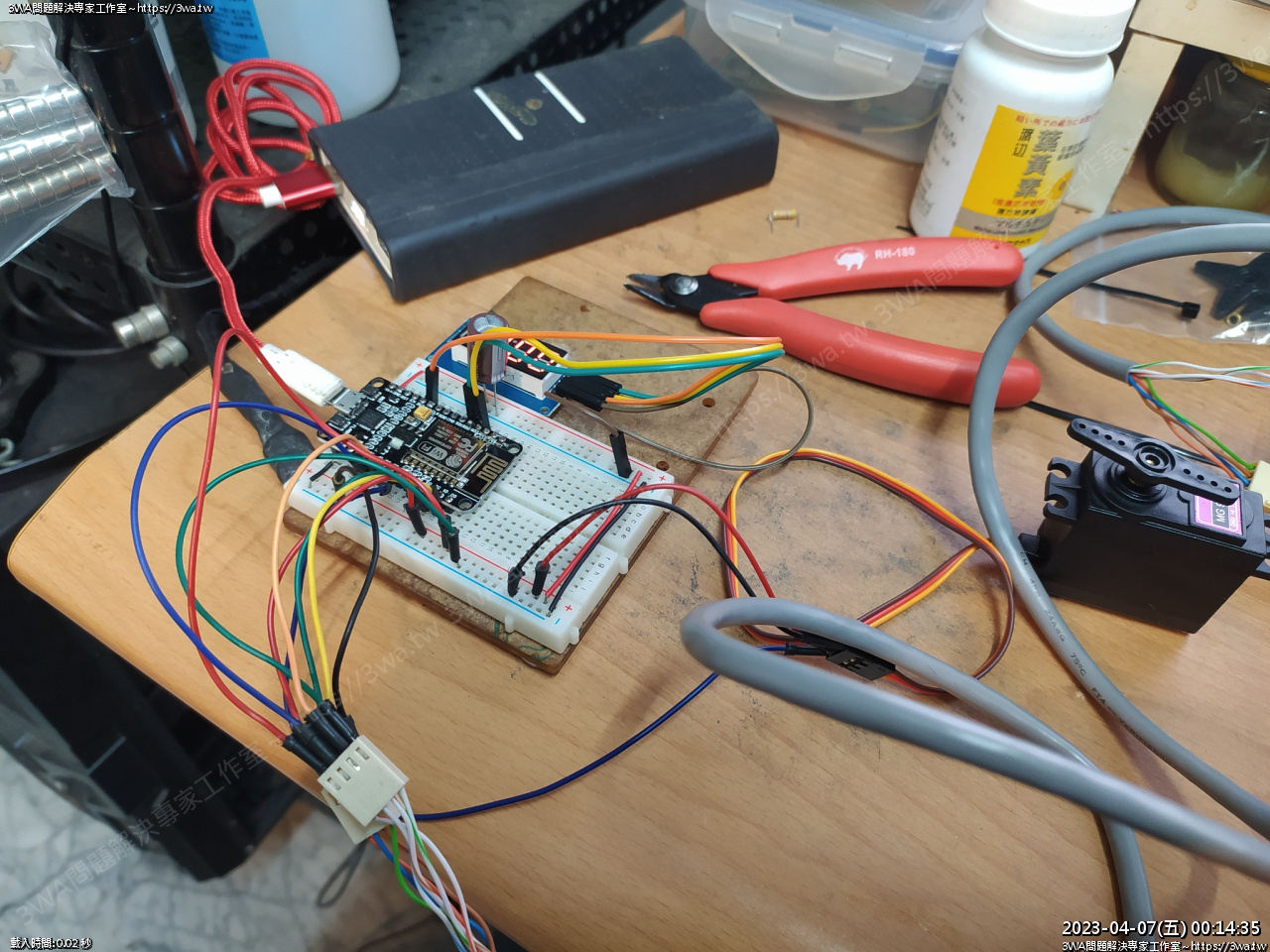

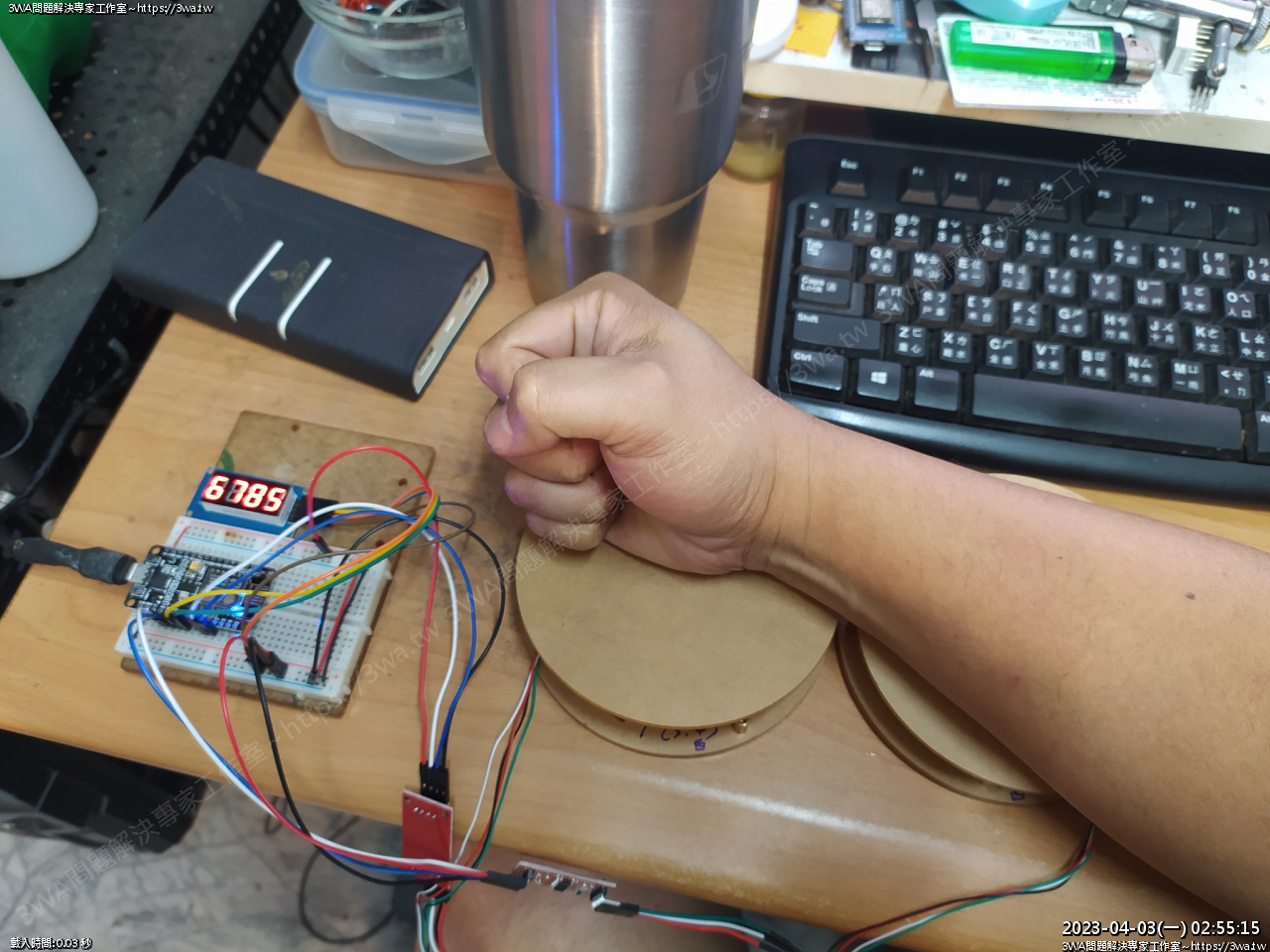

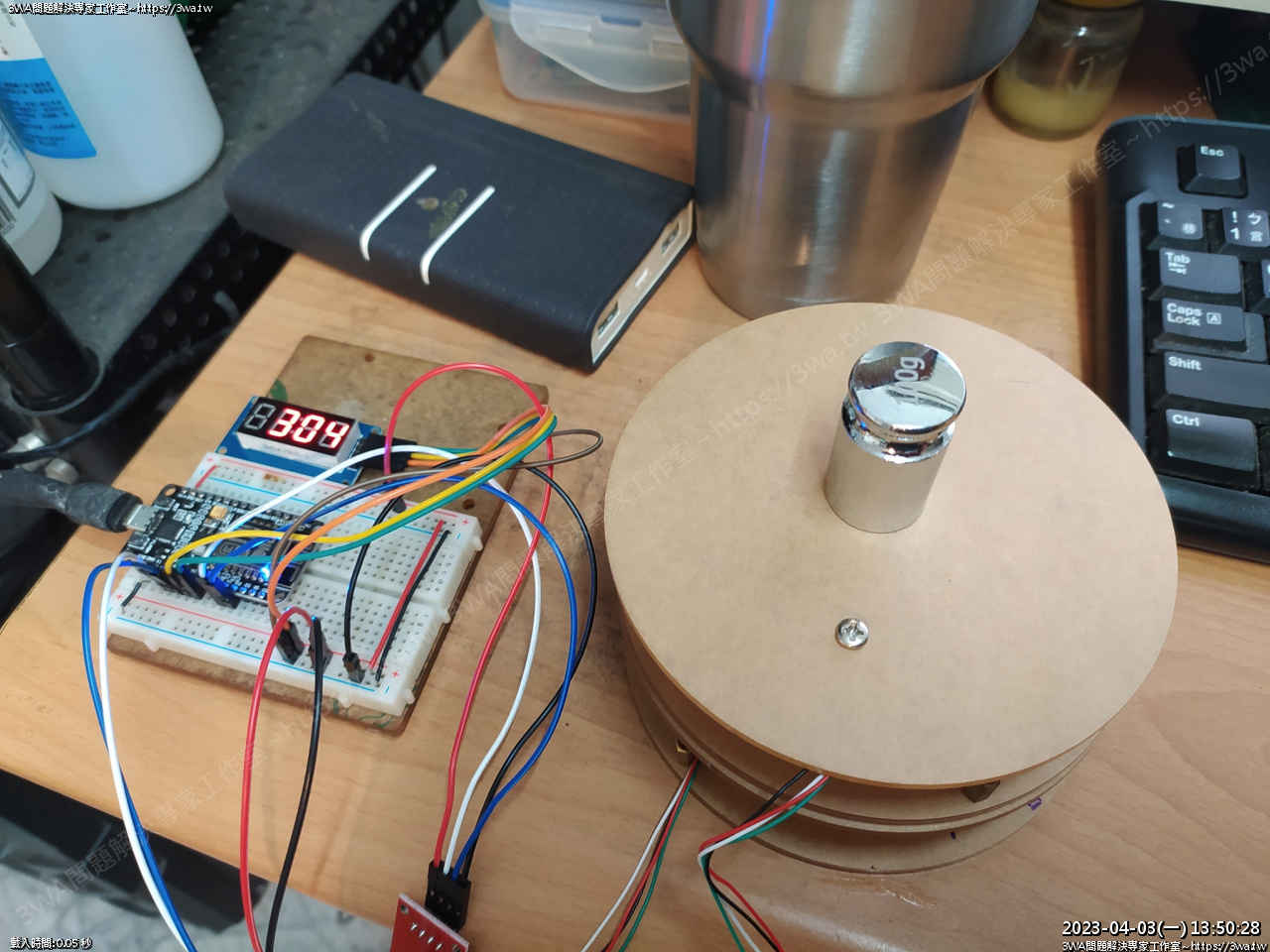

 開發體重計初期花比較多時間是在研究誤差與歸零

很多時候校正老半天,壓幾次就會跑掉,最後就釋懷了,數值不要差太多即可

大概會±2~5g

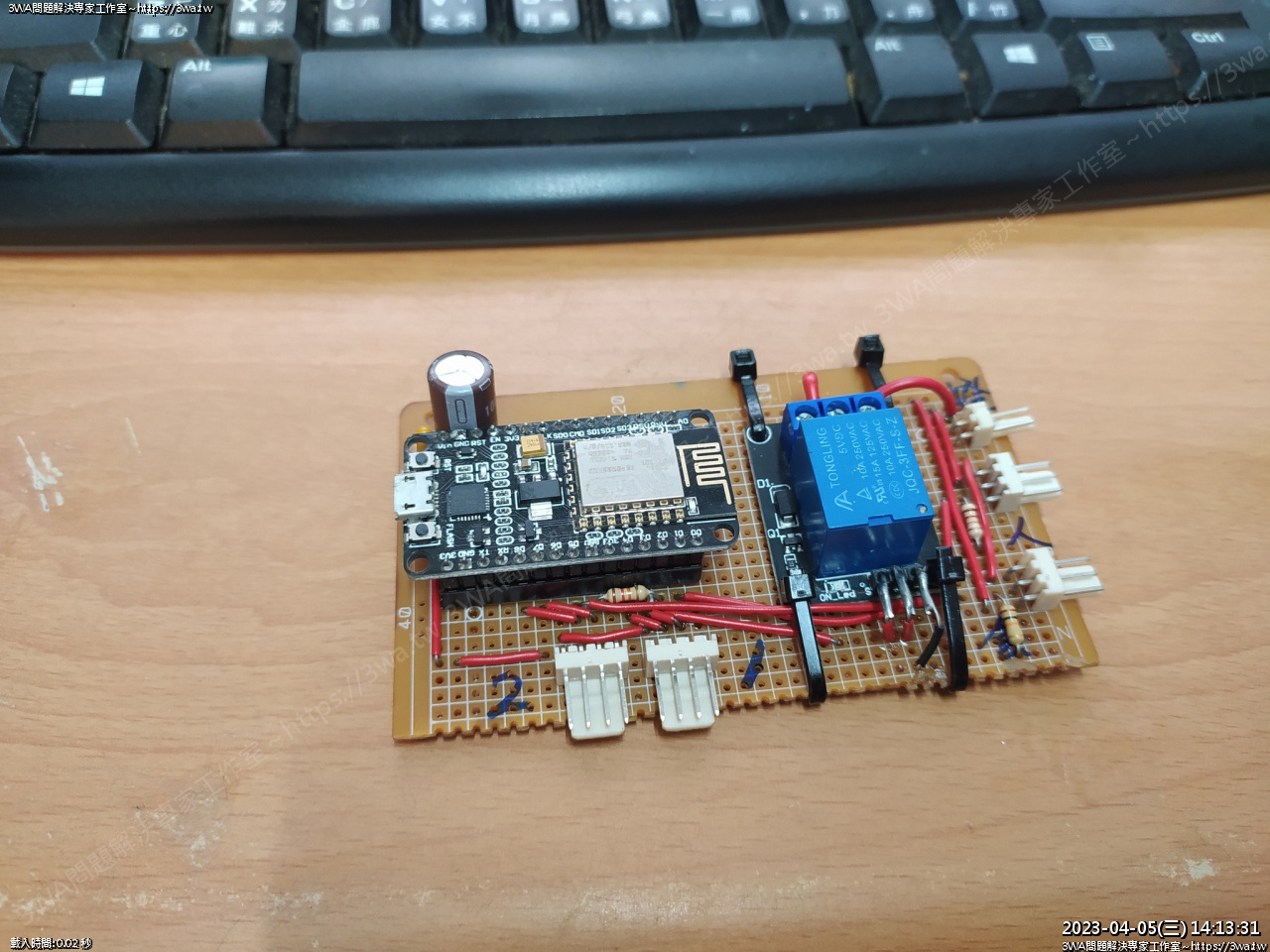

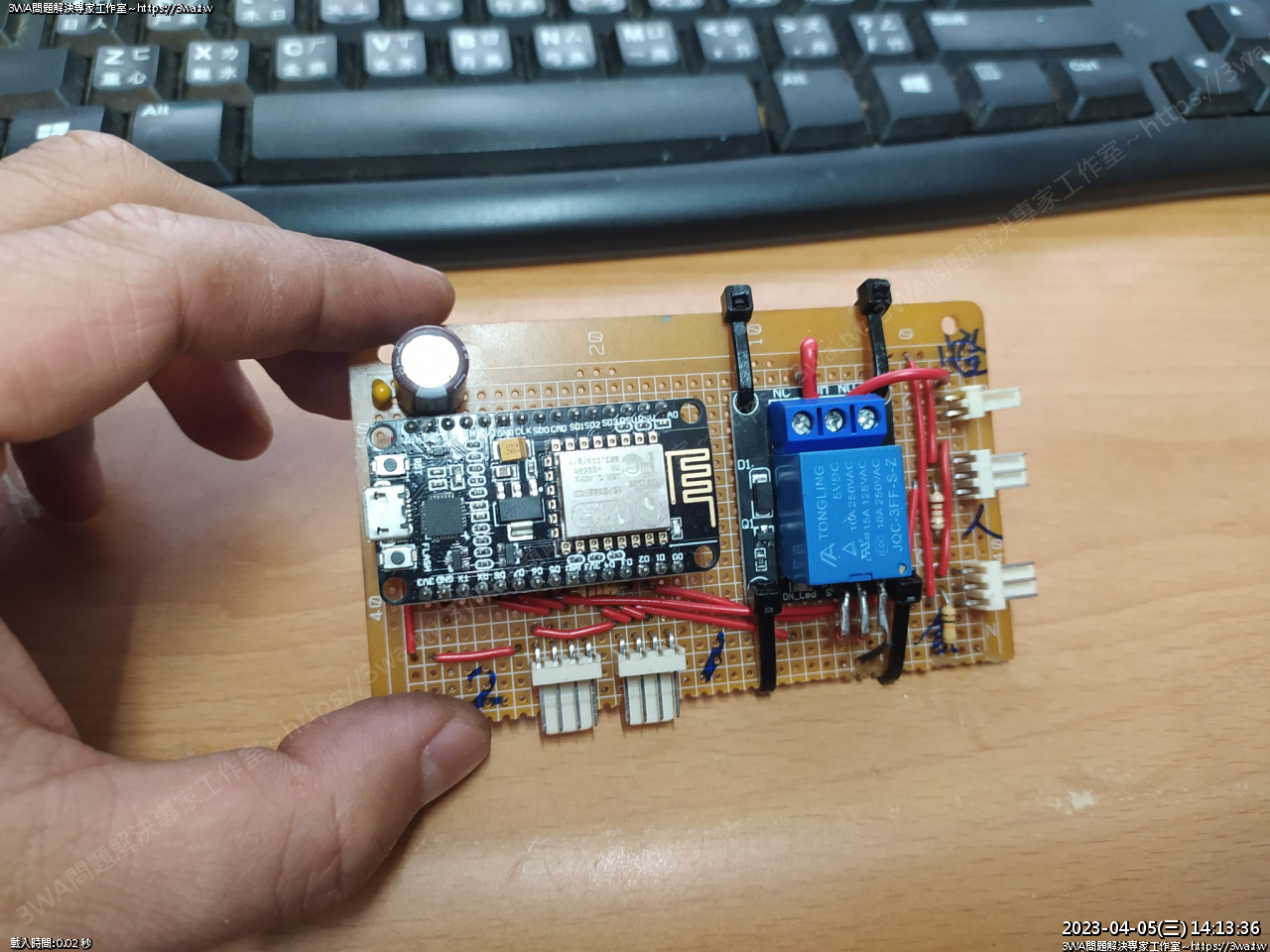

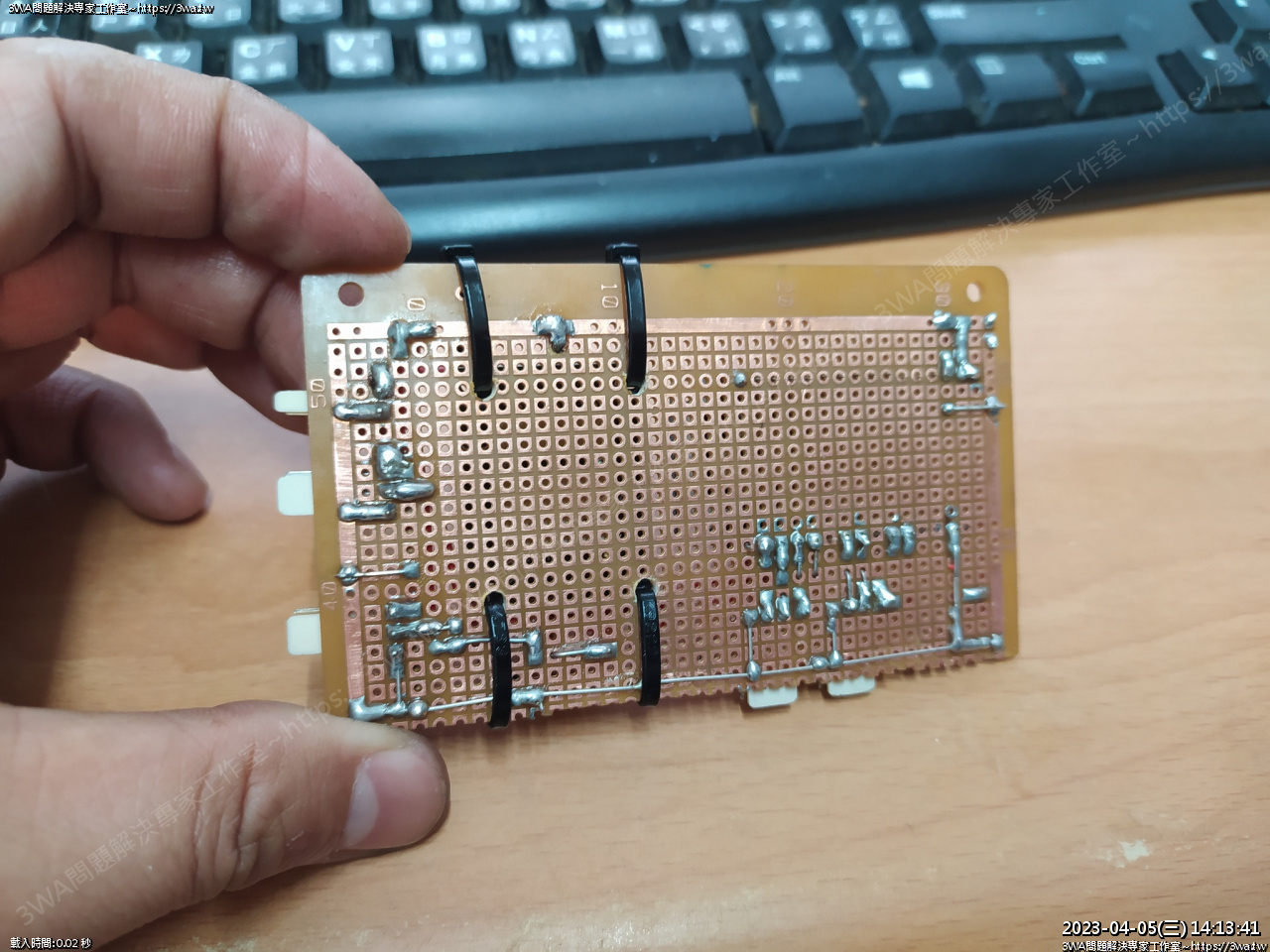

 焊接電路





 同時可以控燈、跟體重計





 焊接品質囧>





 接下來製作秤台

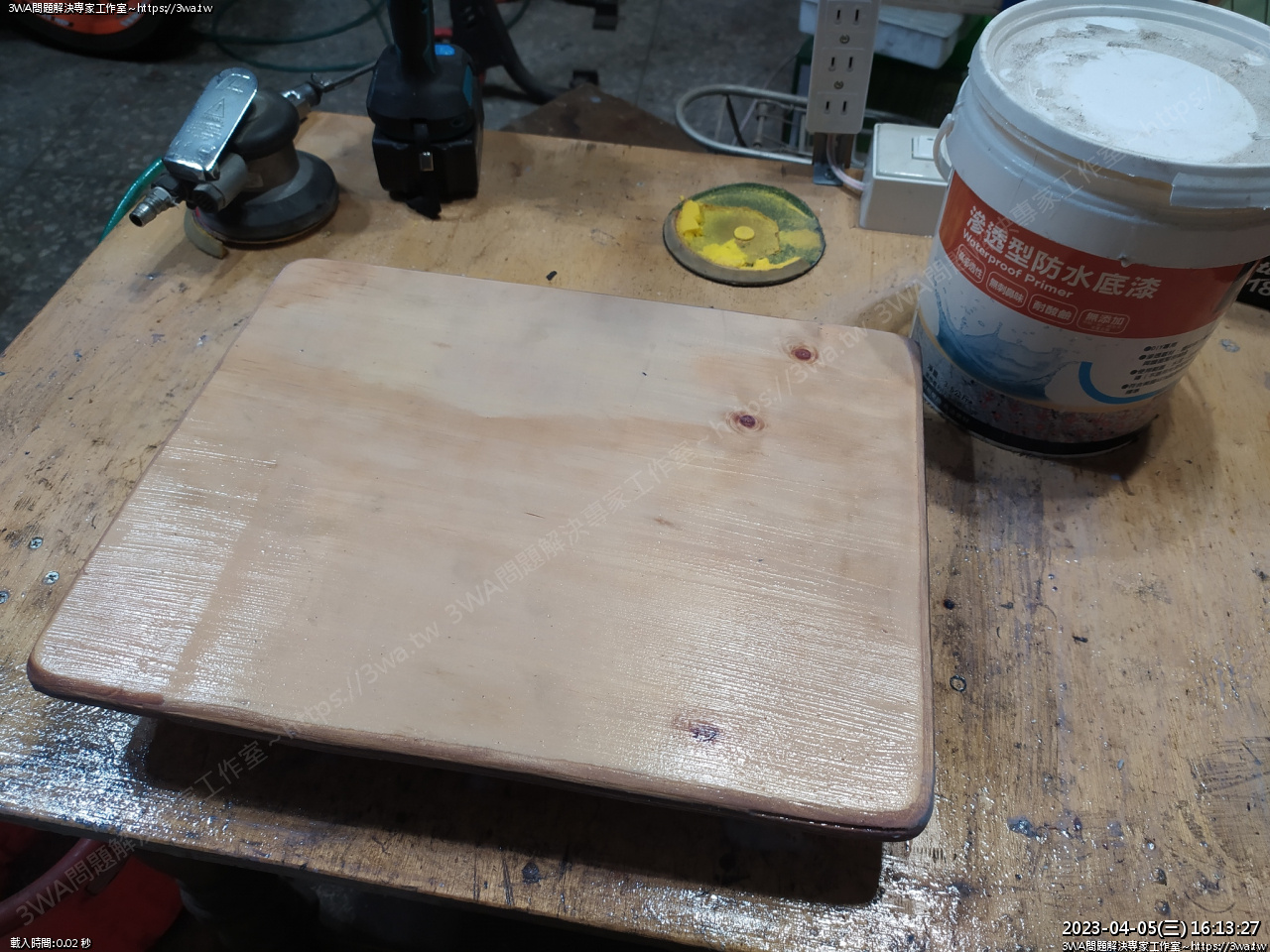

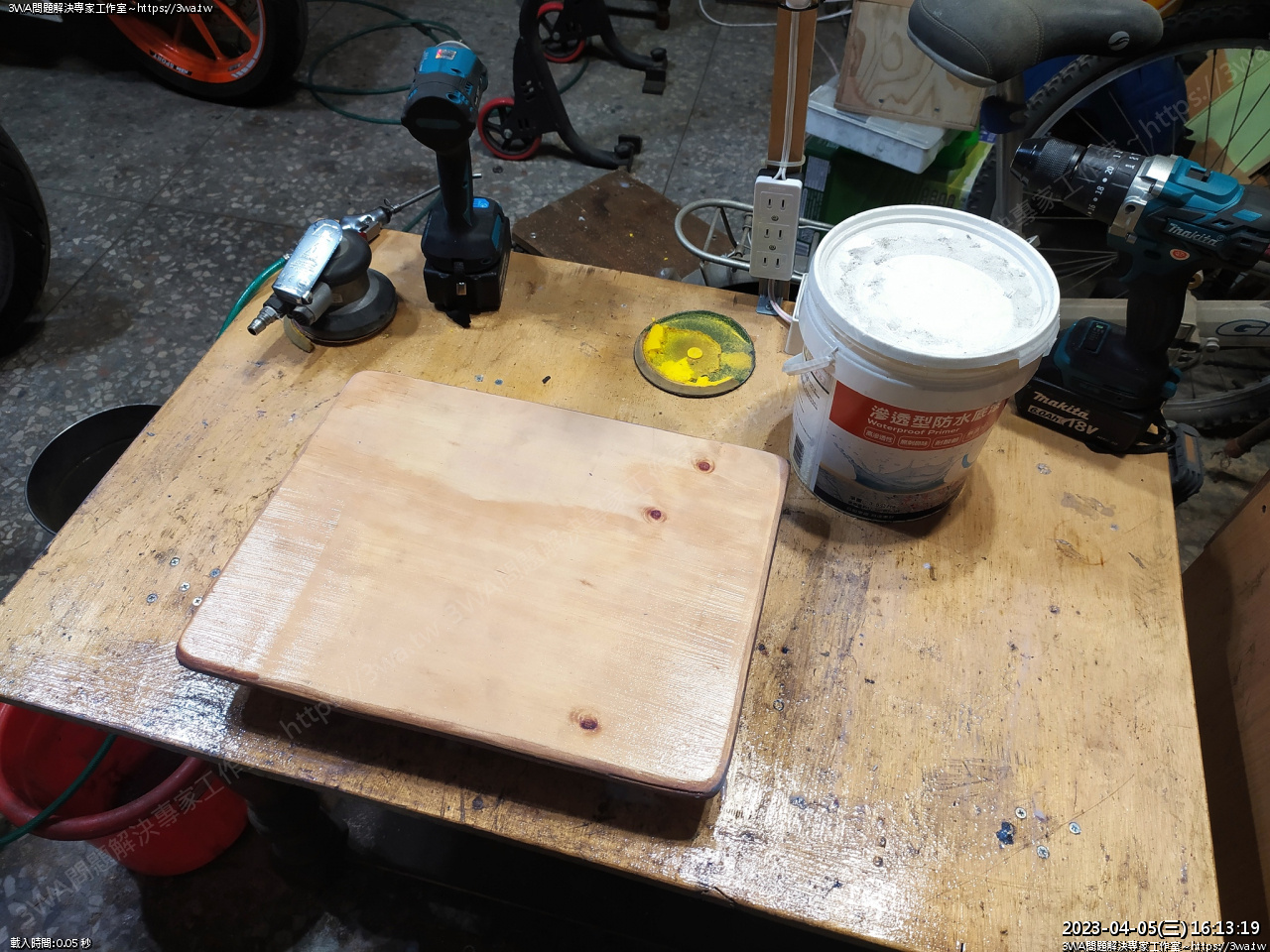

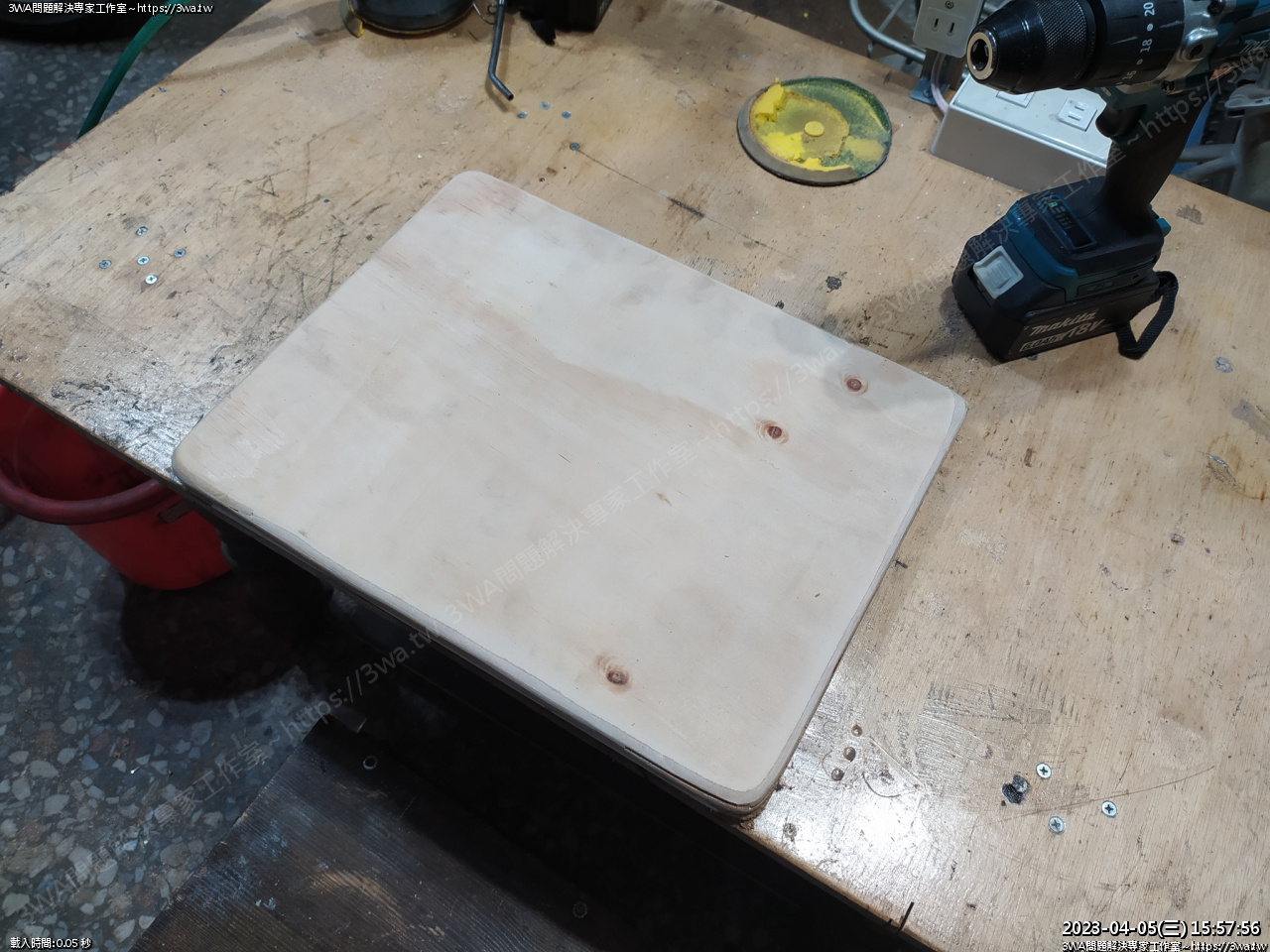

 稱台用大塊的木板,上防水漆





 防水底漆上二層,下再大的雨也不會腐壞





 後來想製作自動餵食機,然後再加上體重計的顯示





 作一個制約的空間

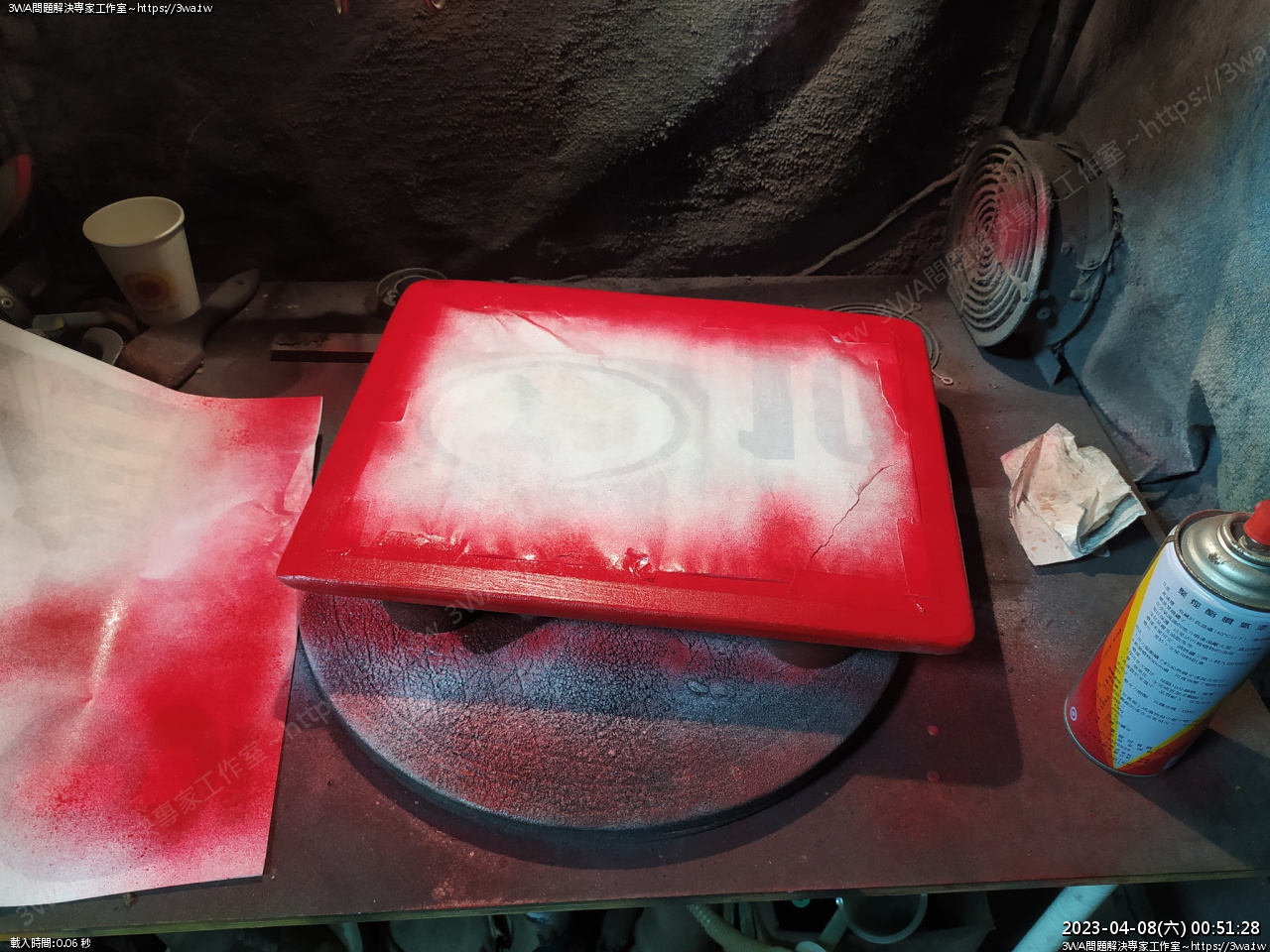

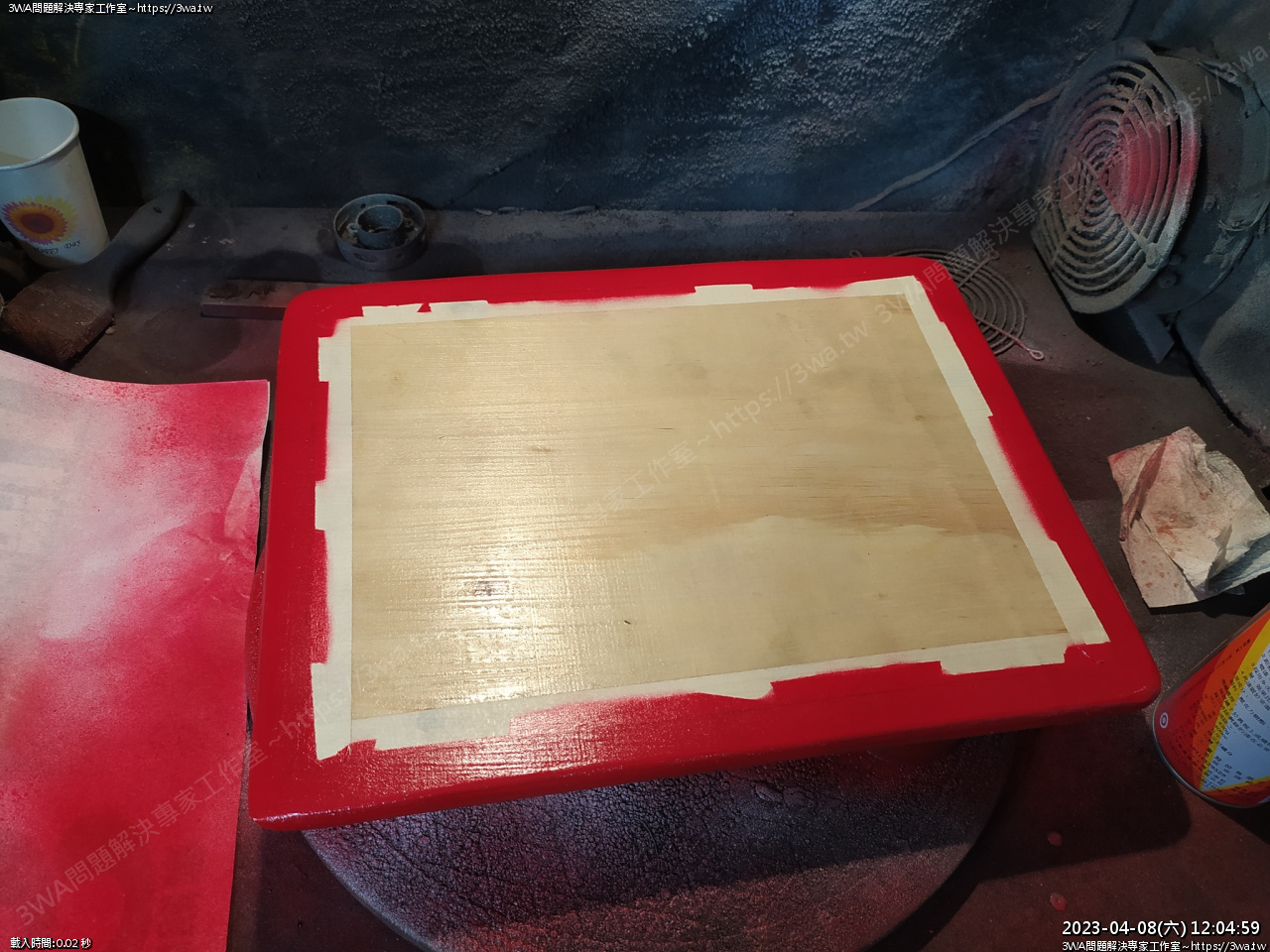

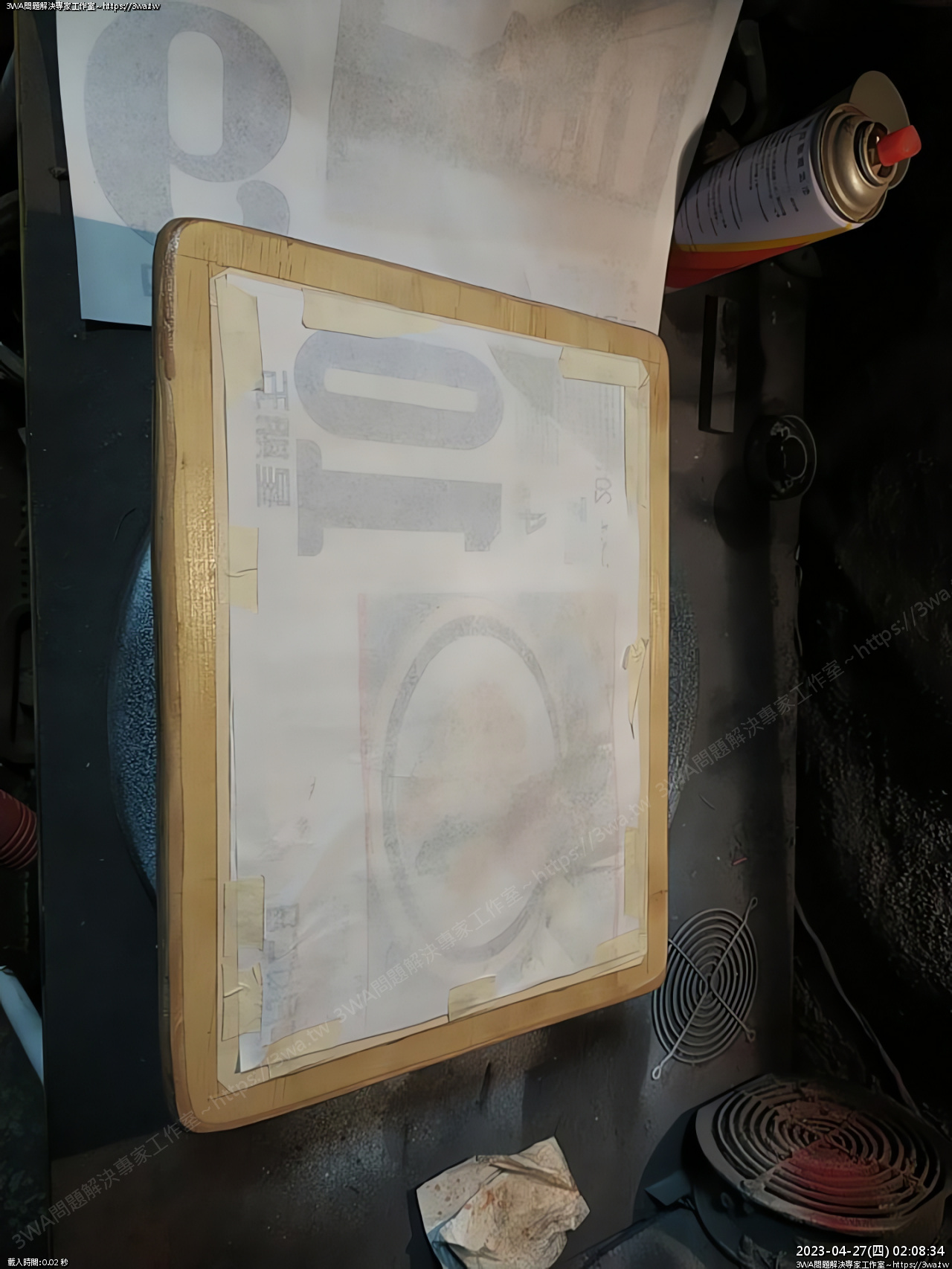

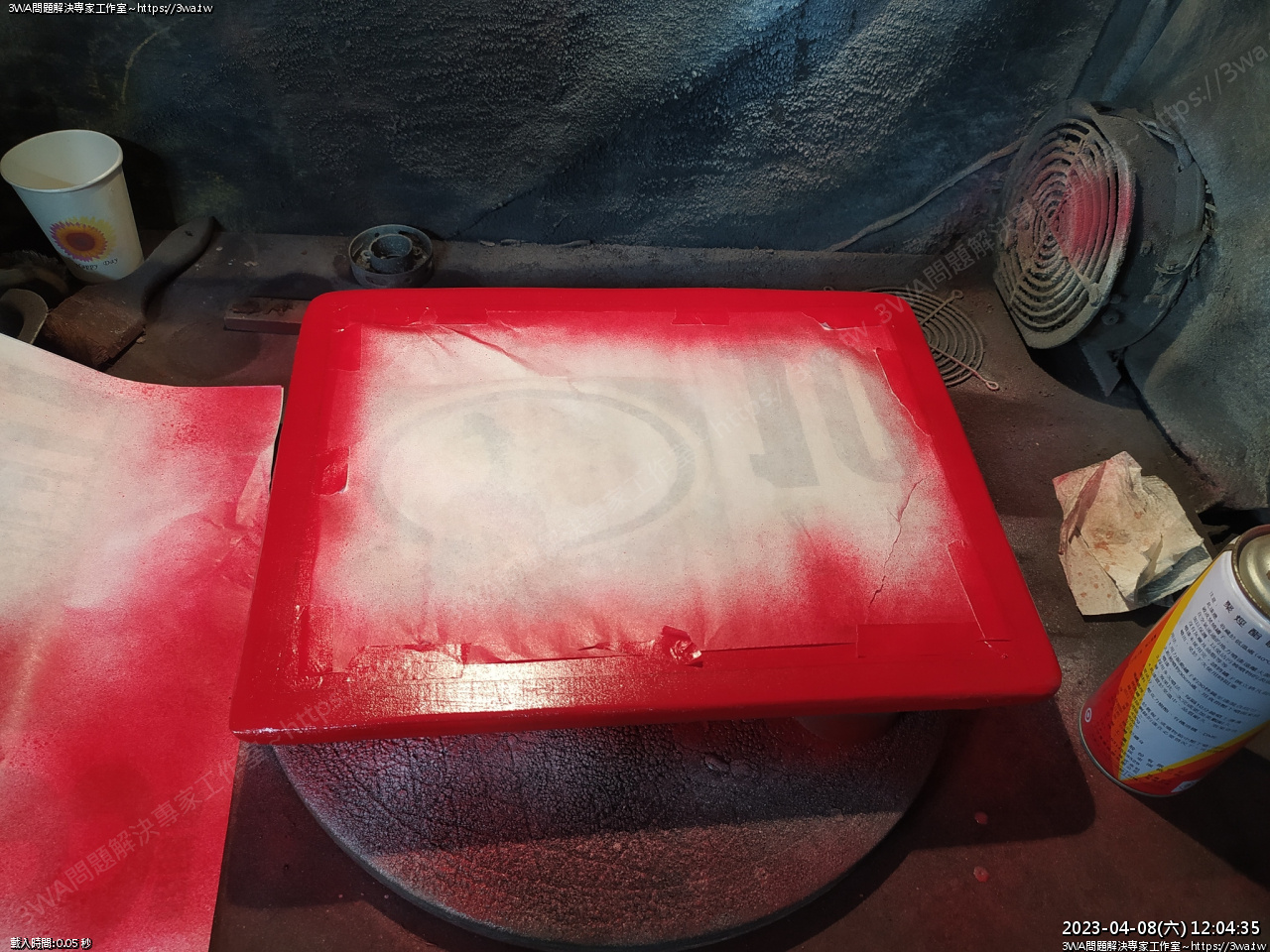

 木板噴上紅漆

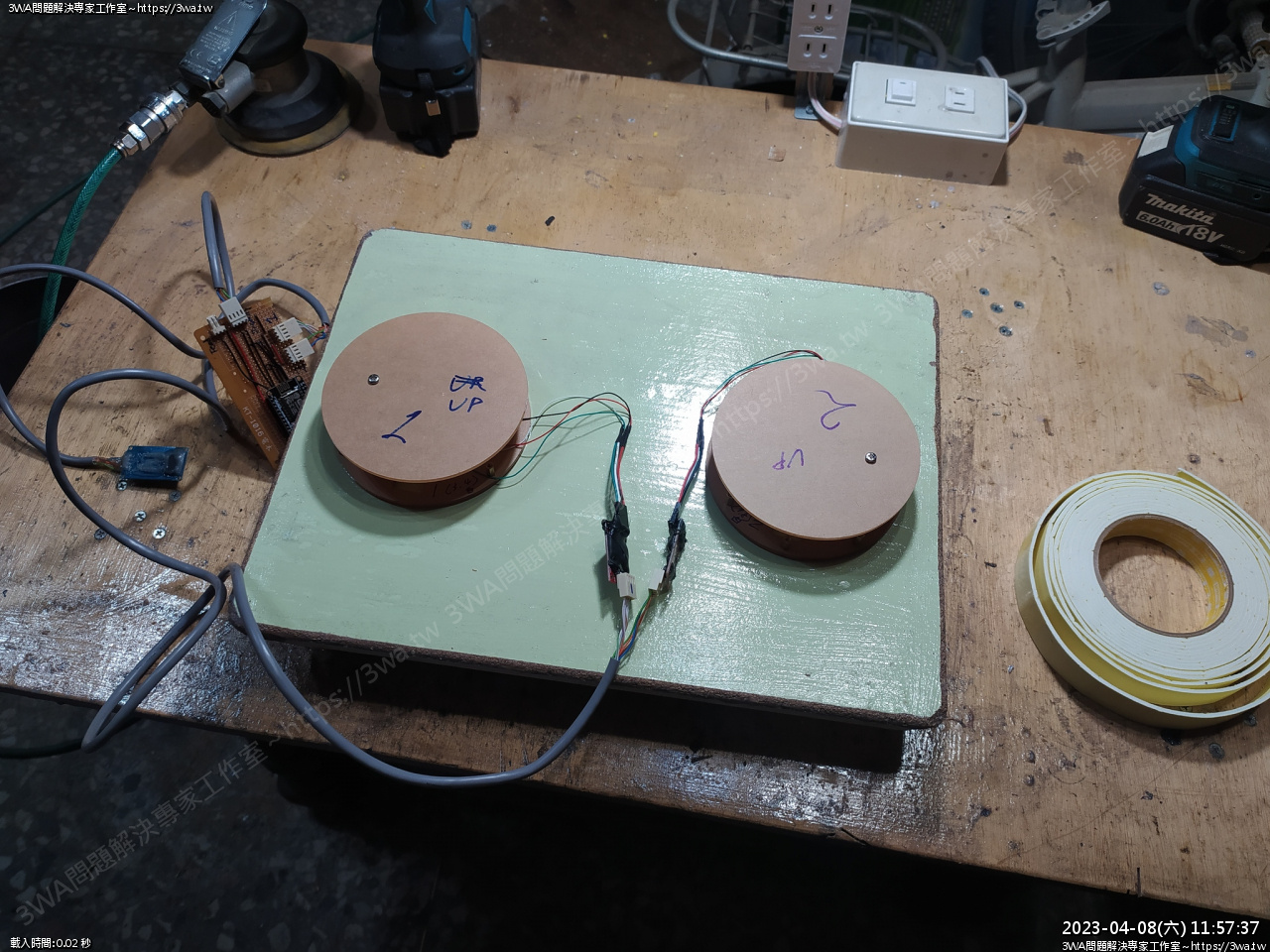

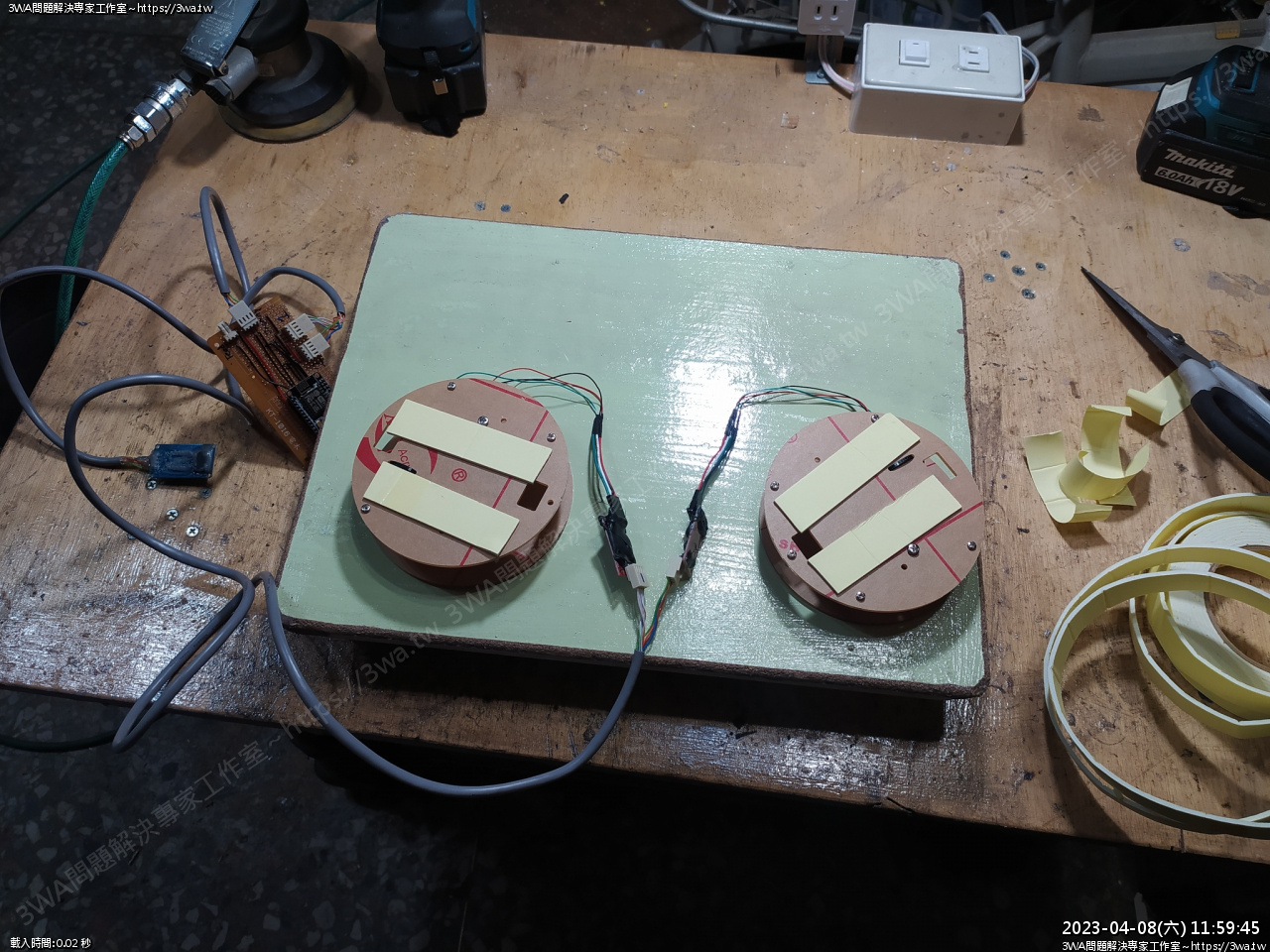

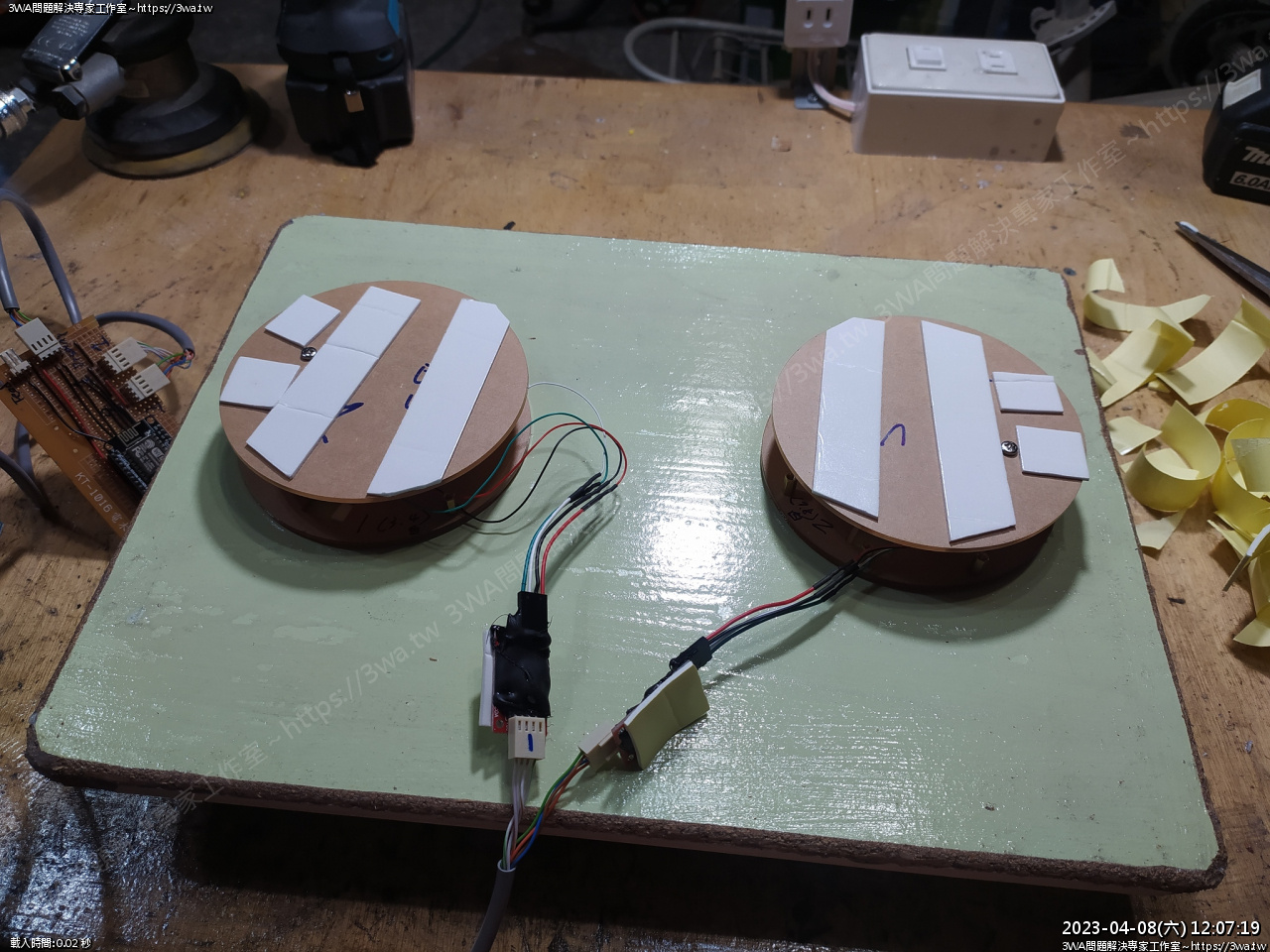

 貼上秤重塊





 雙面膠

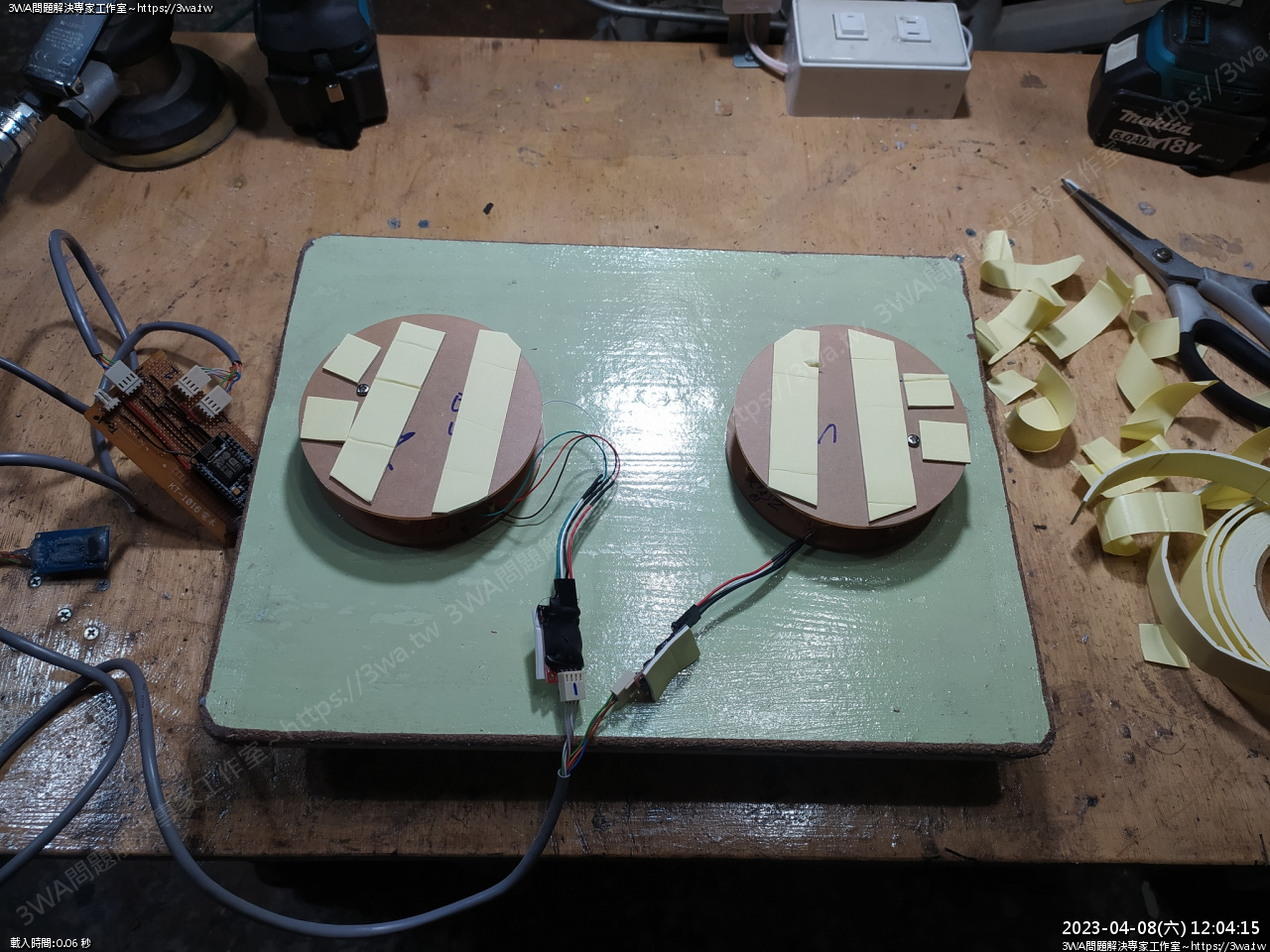

 貼好貼滿





 木板乾了





 開封

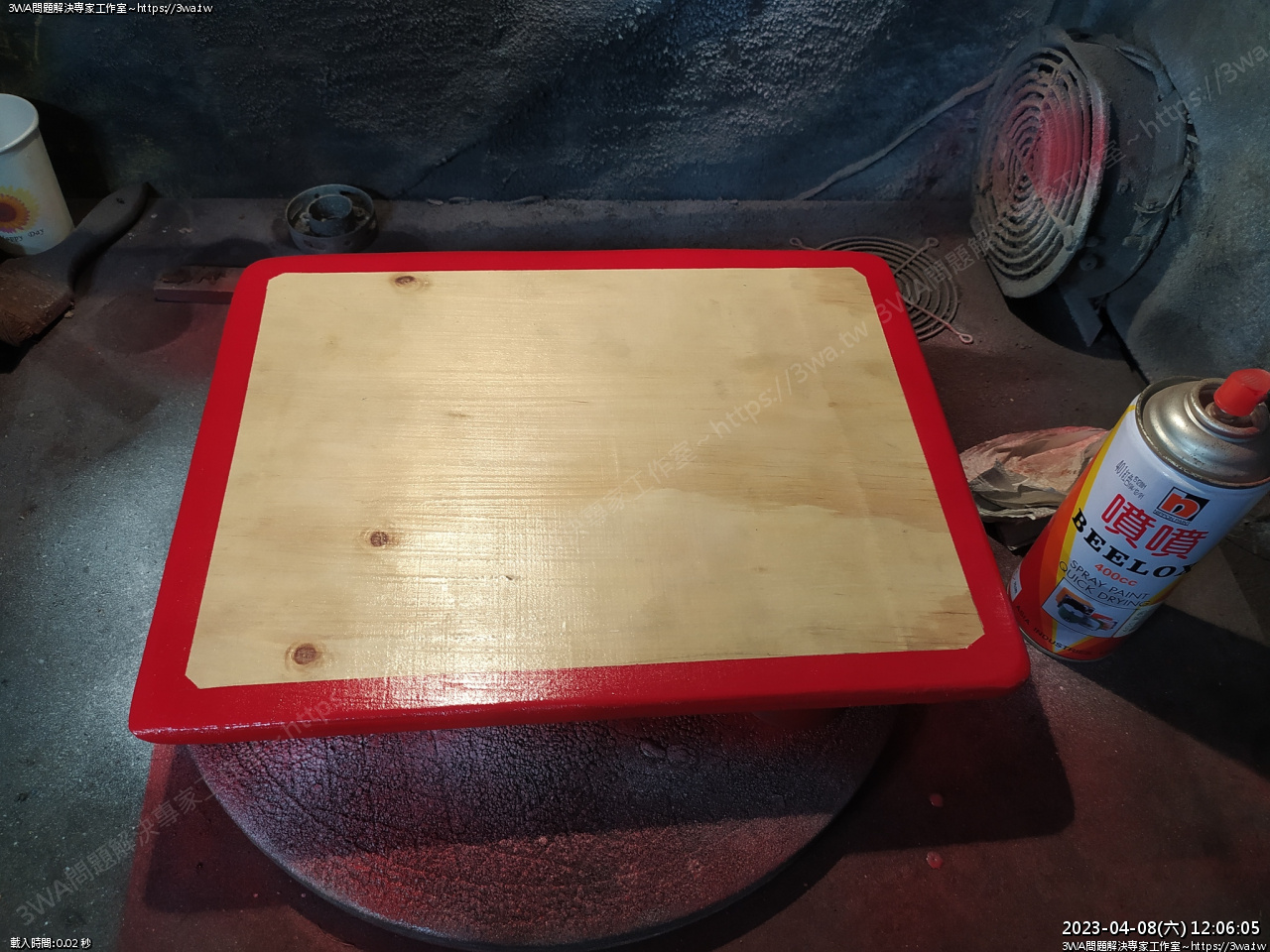

相當不錯





 撕開雙面膠

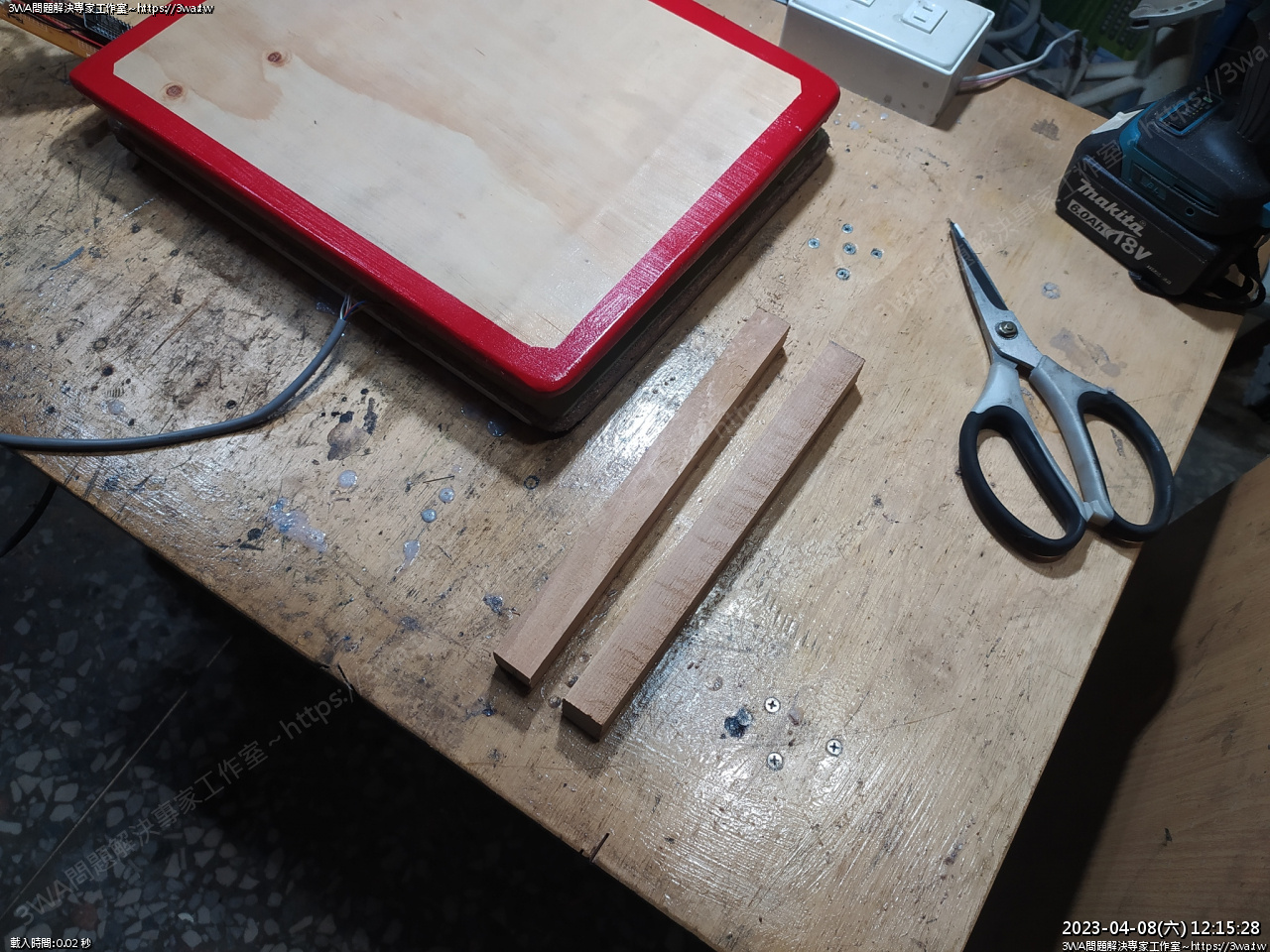

 黏上後,二邊加個木條,防有人惡意踩踏踩壞

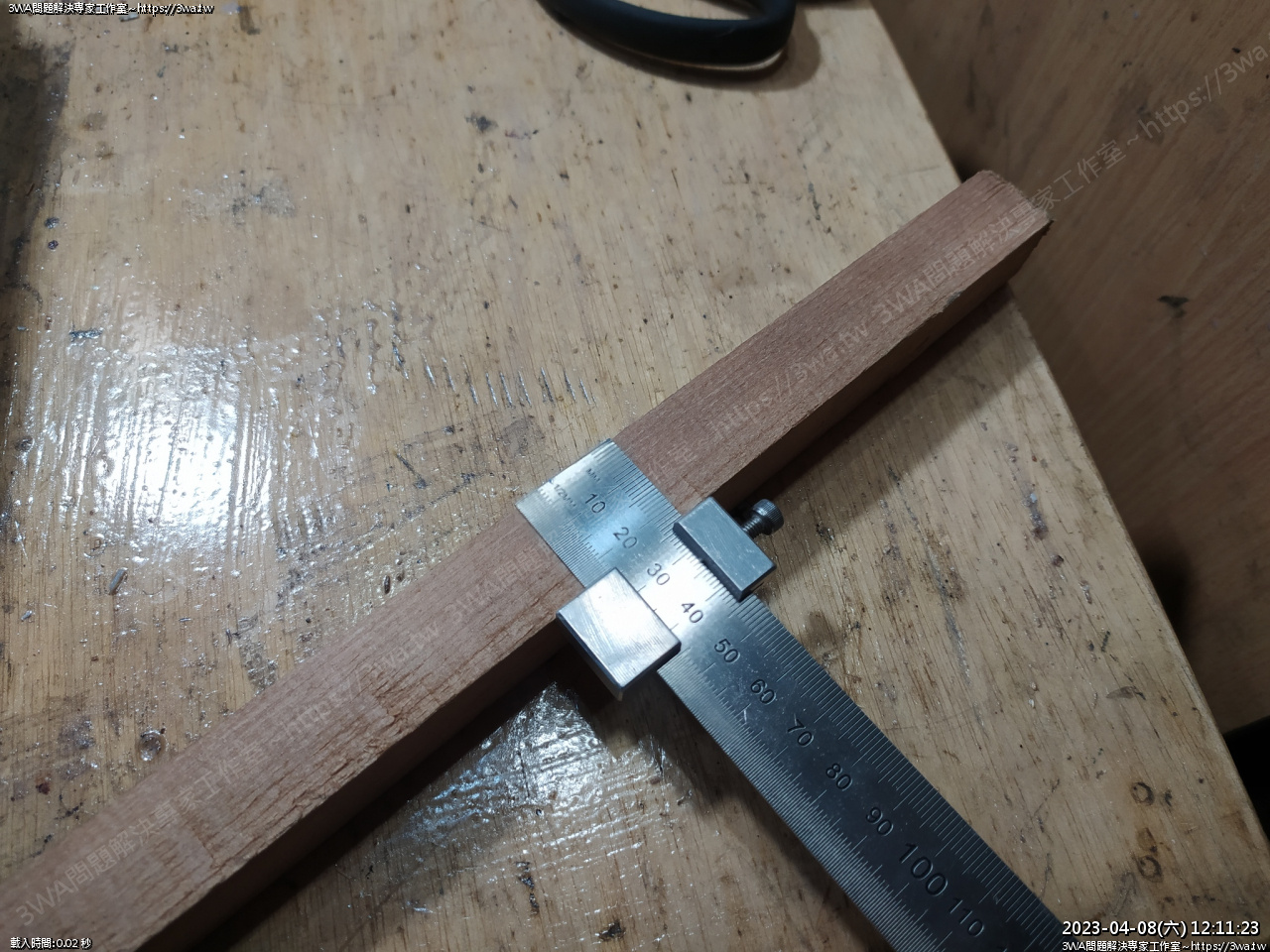

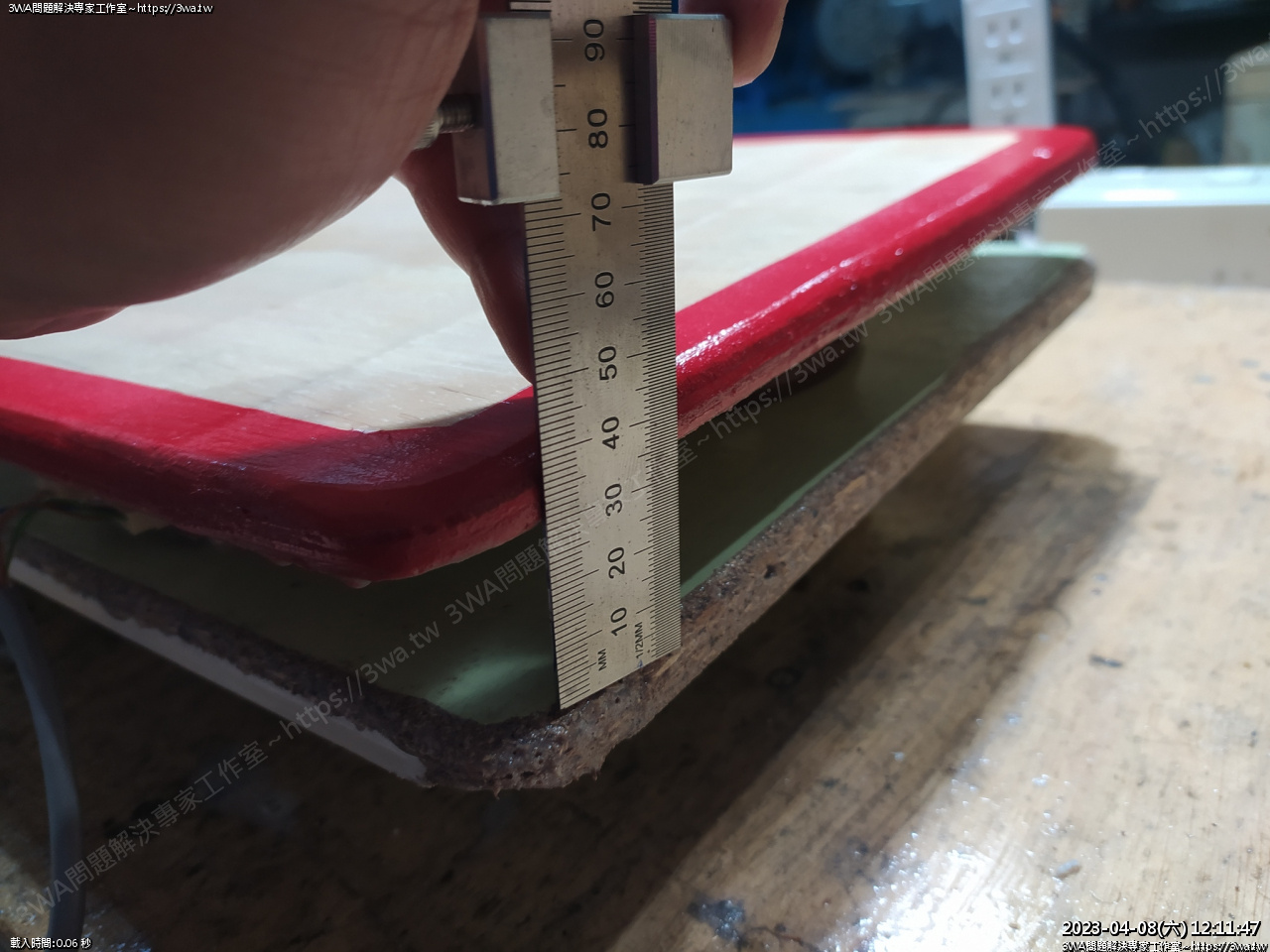

 限制最深的深度,如果有人踩上去壓到底卡住,可以到9kg,剛剛好





 大概留個5mm~~10mm





 高目前約3cm

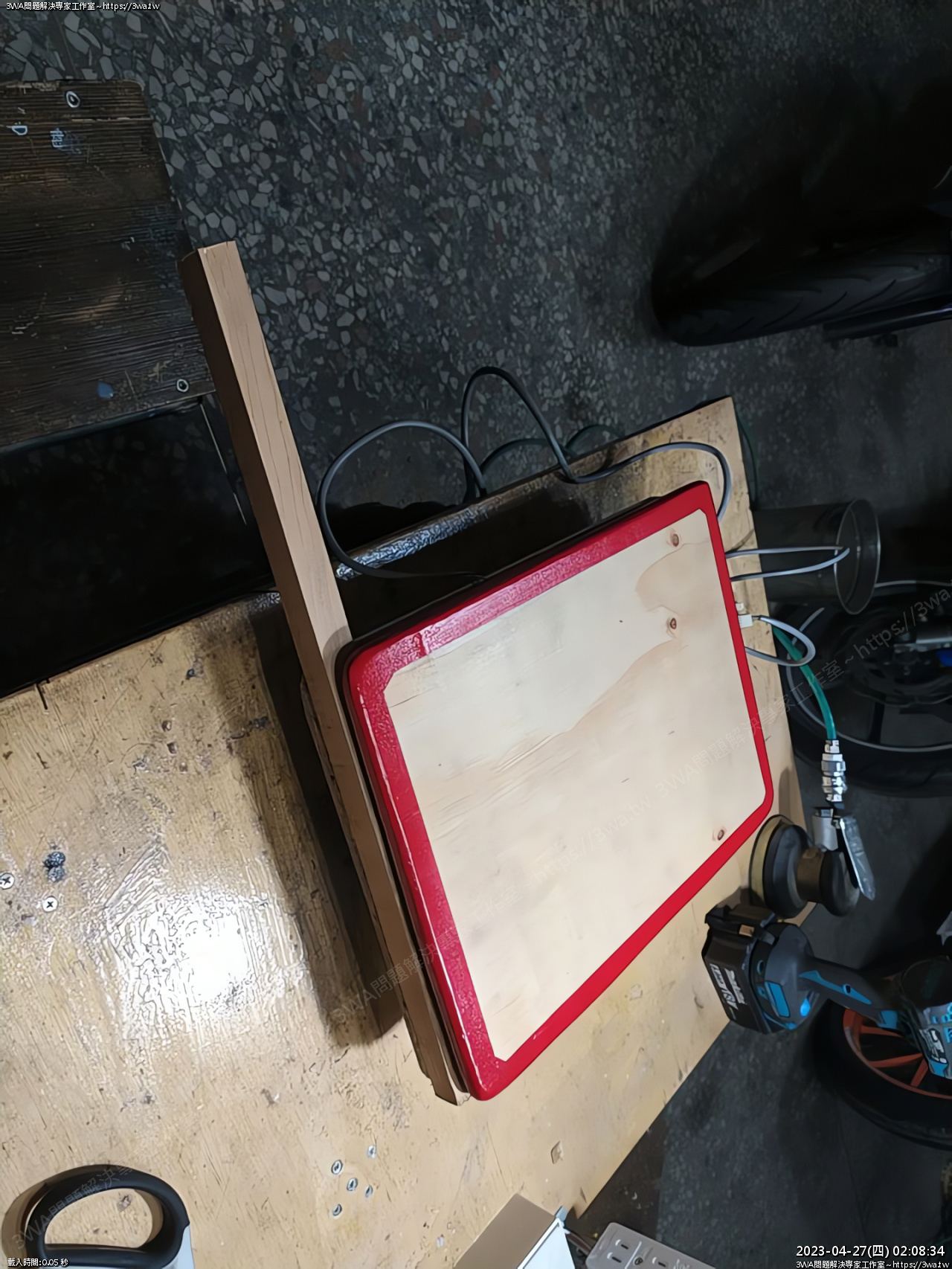

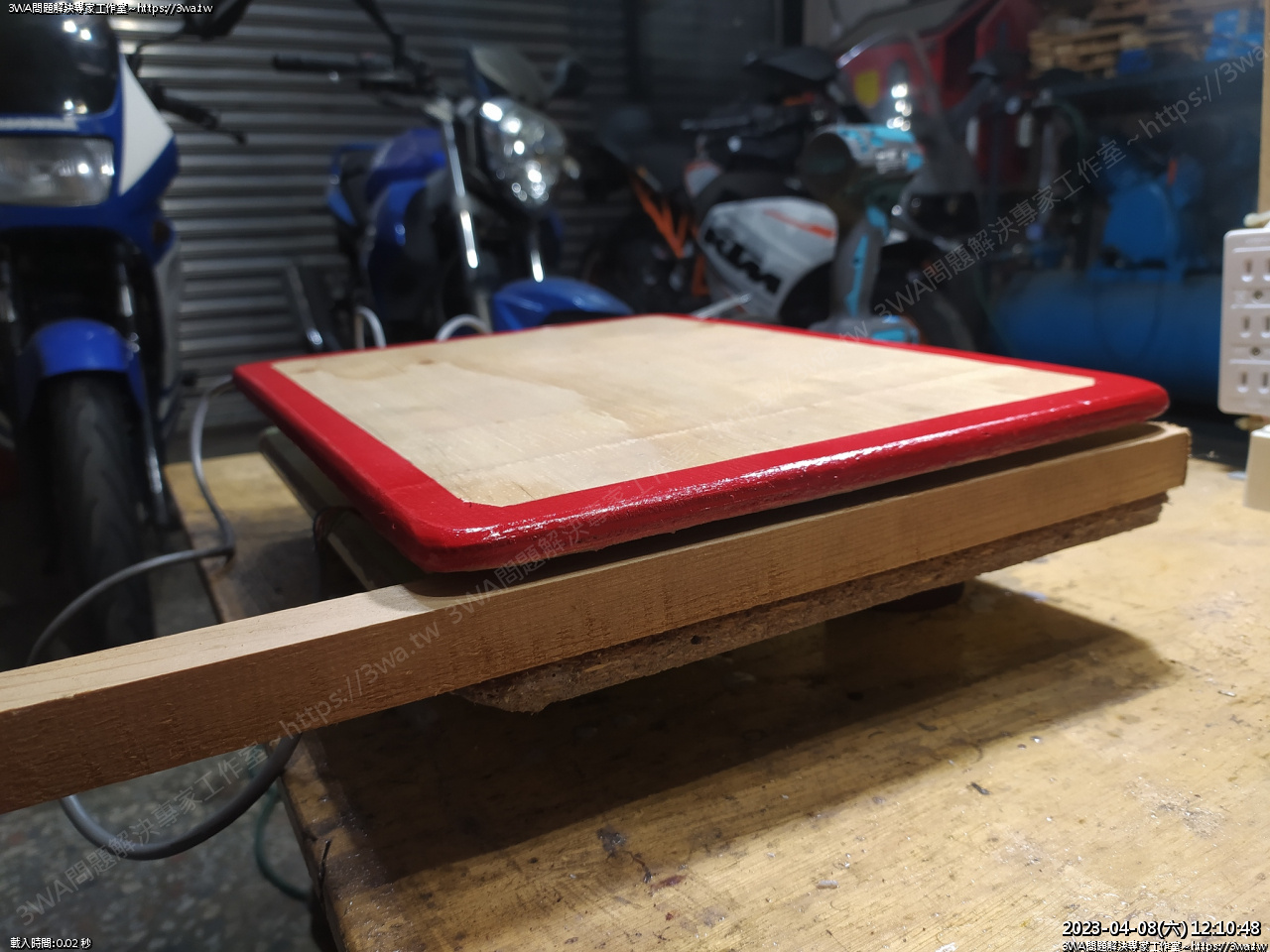

 二邊加裝保護木條





 裝上





 走線保護

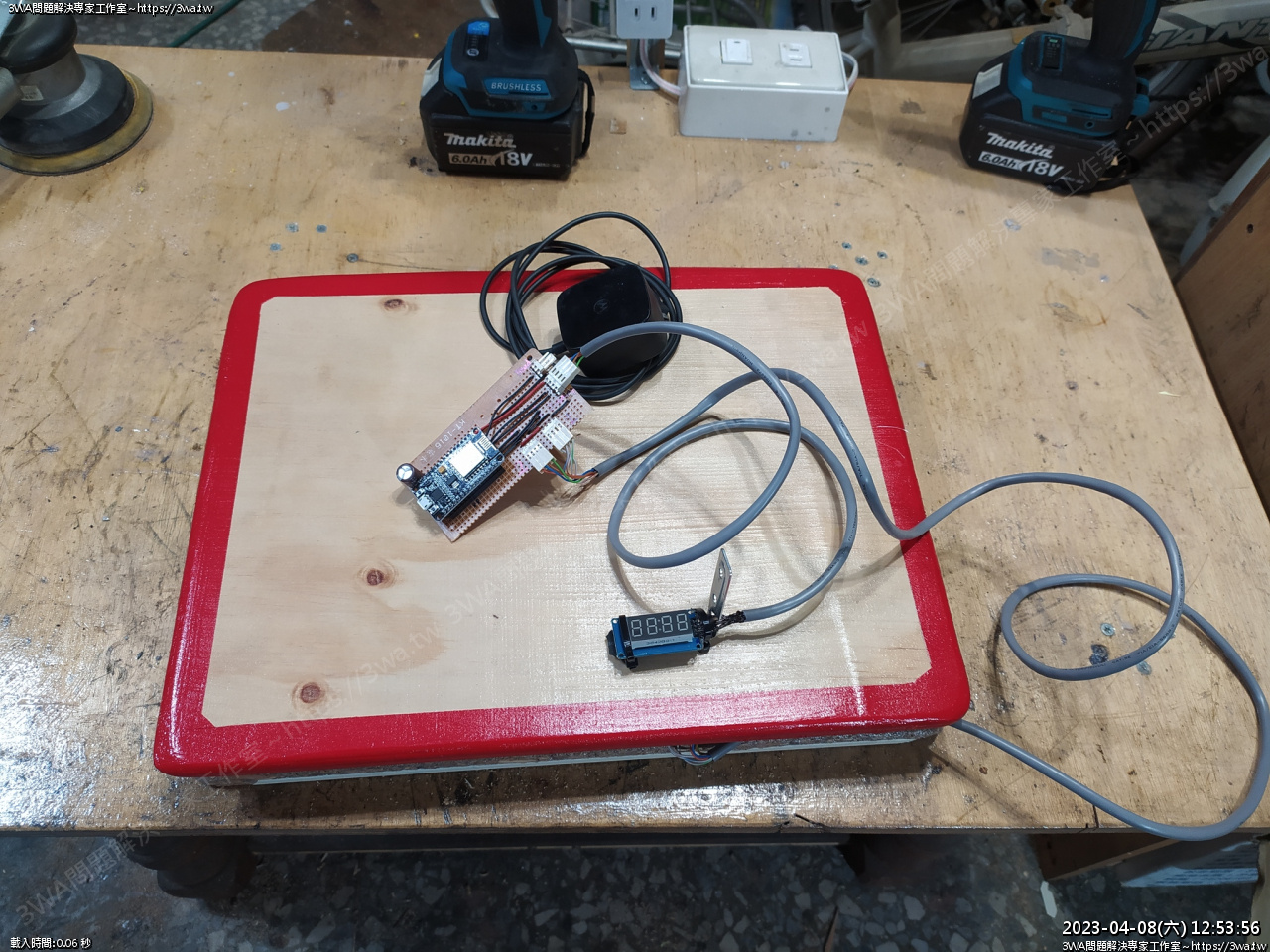

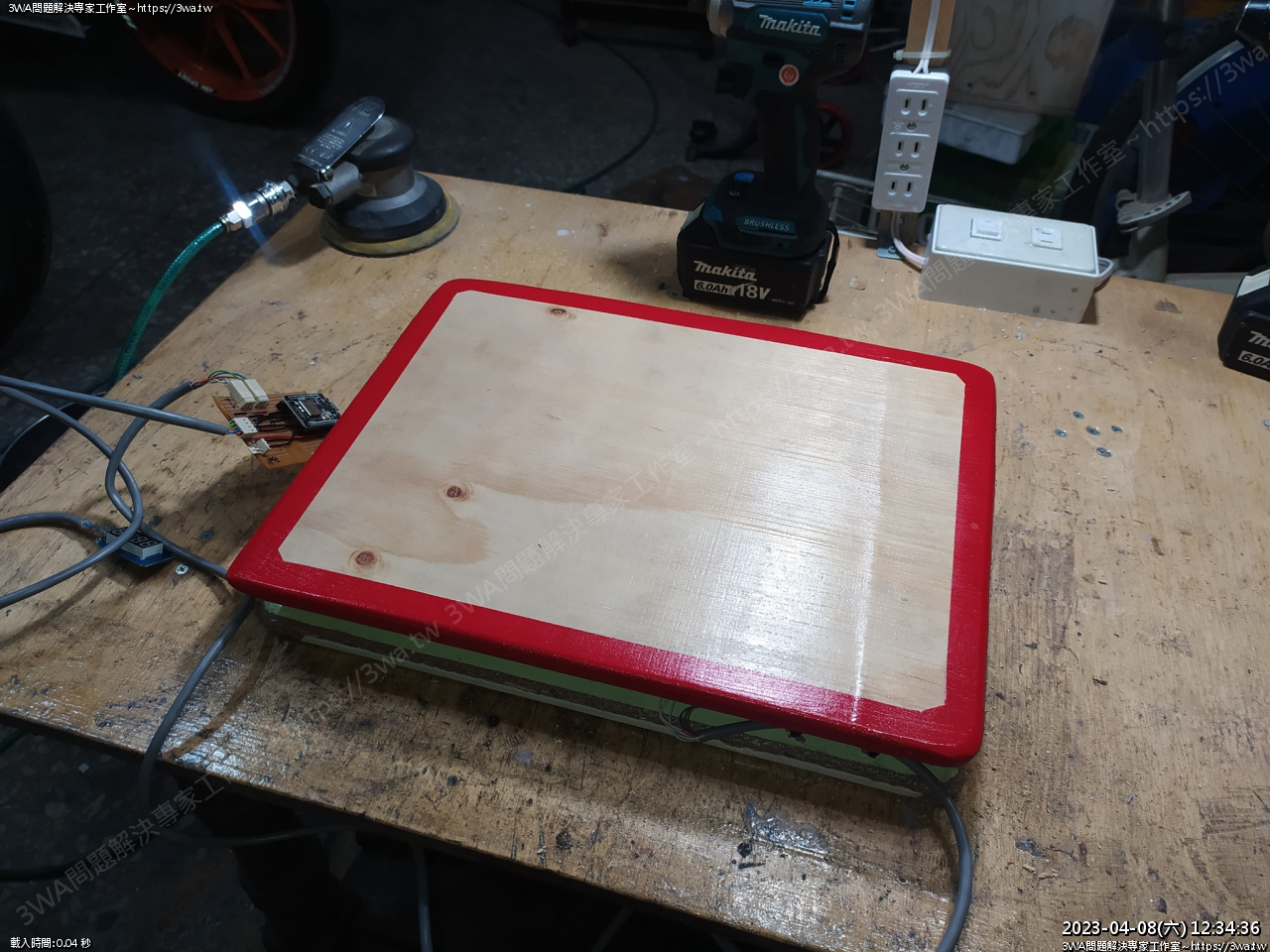

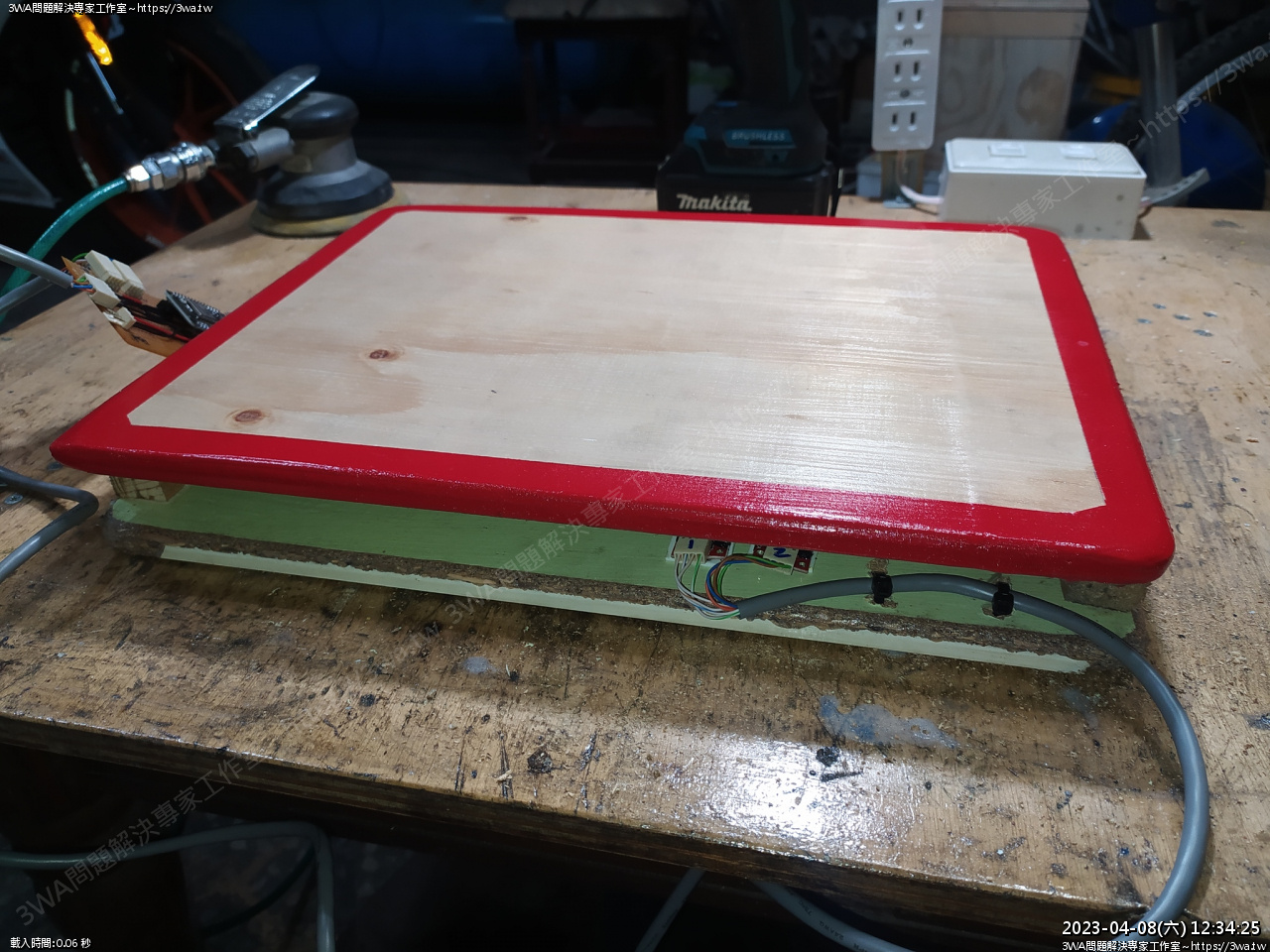

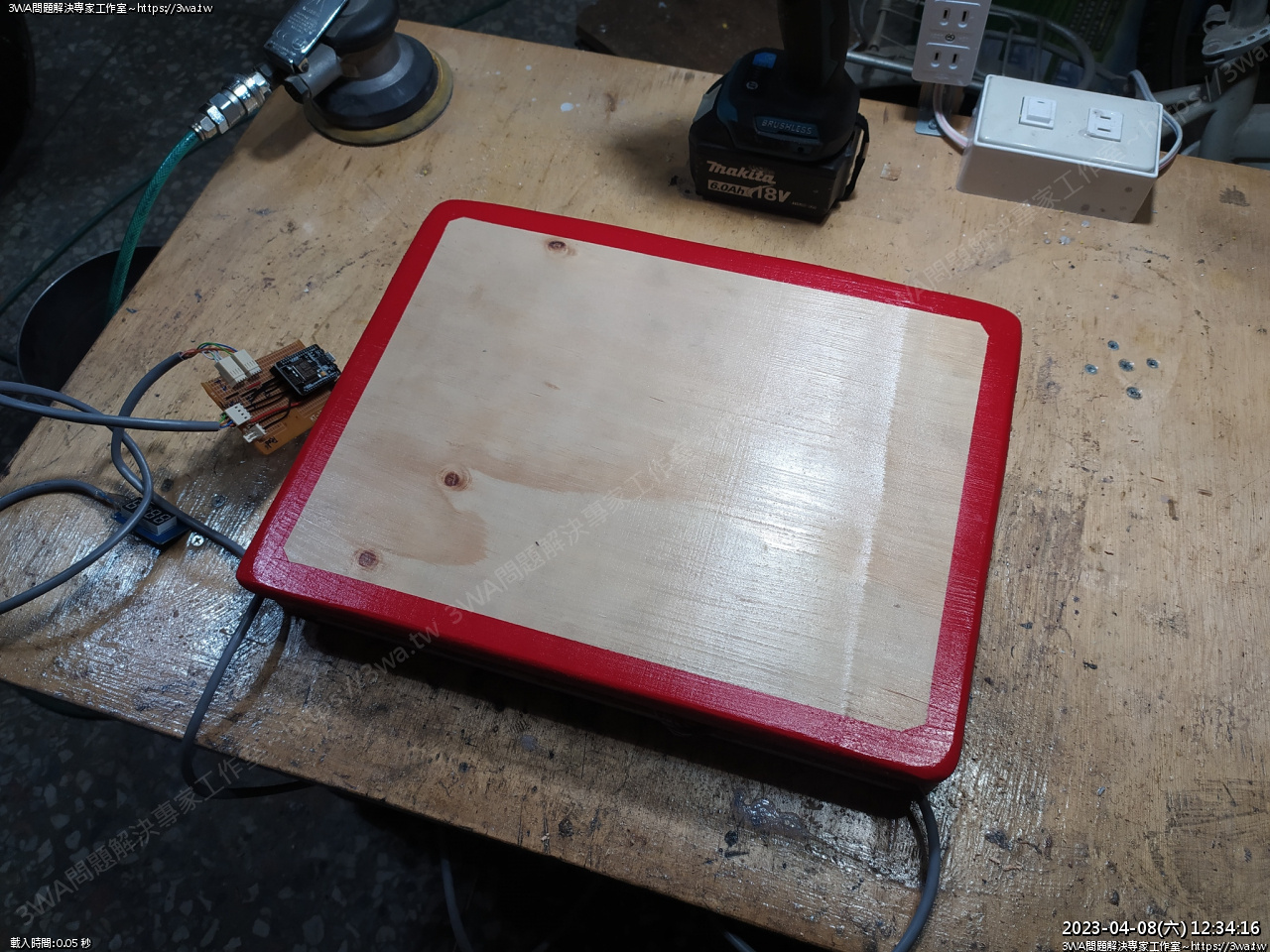

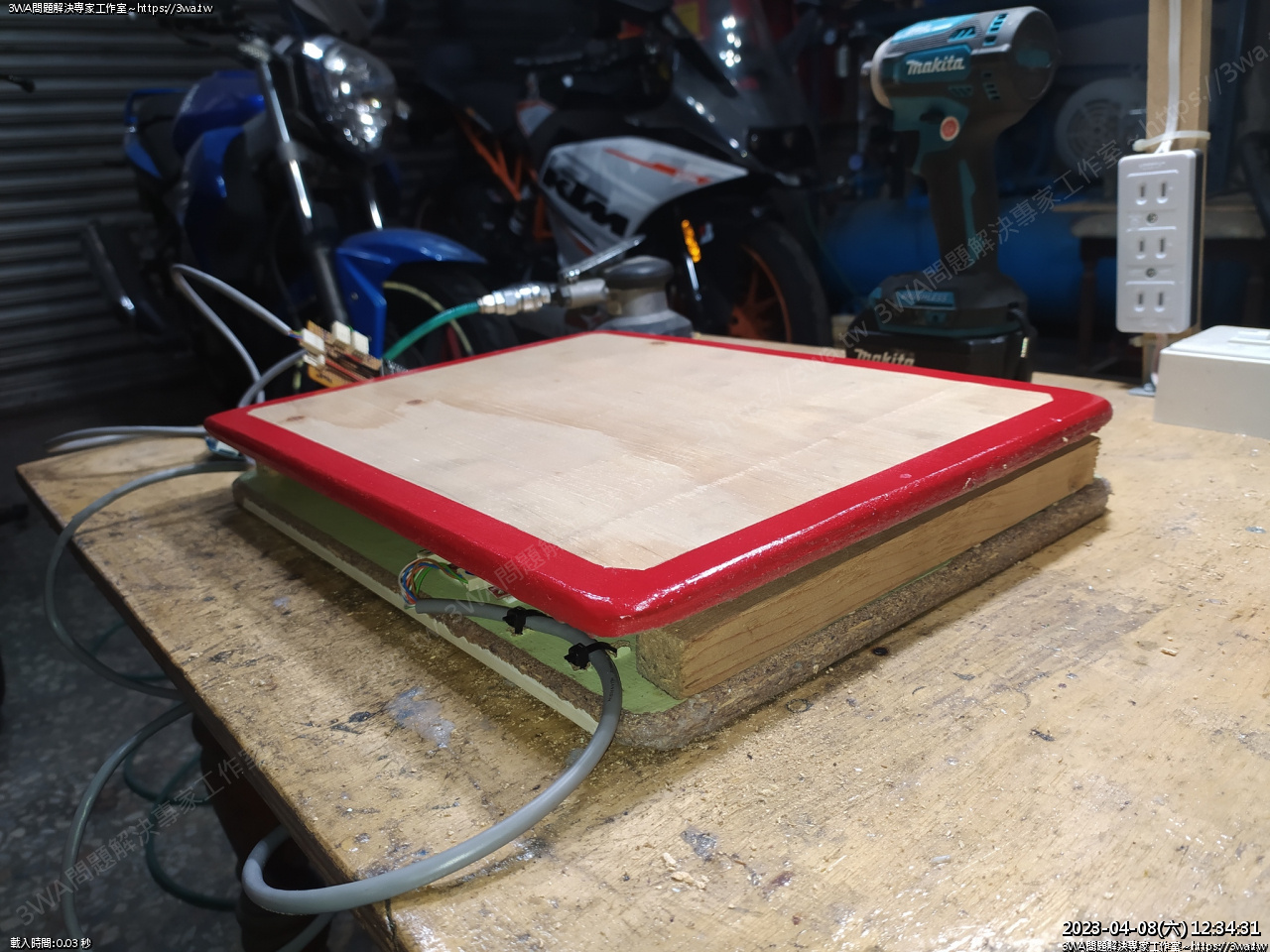

 秤重機製作完成,走線是用網路線,剛好 4+4 共 8 芯





 好了

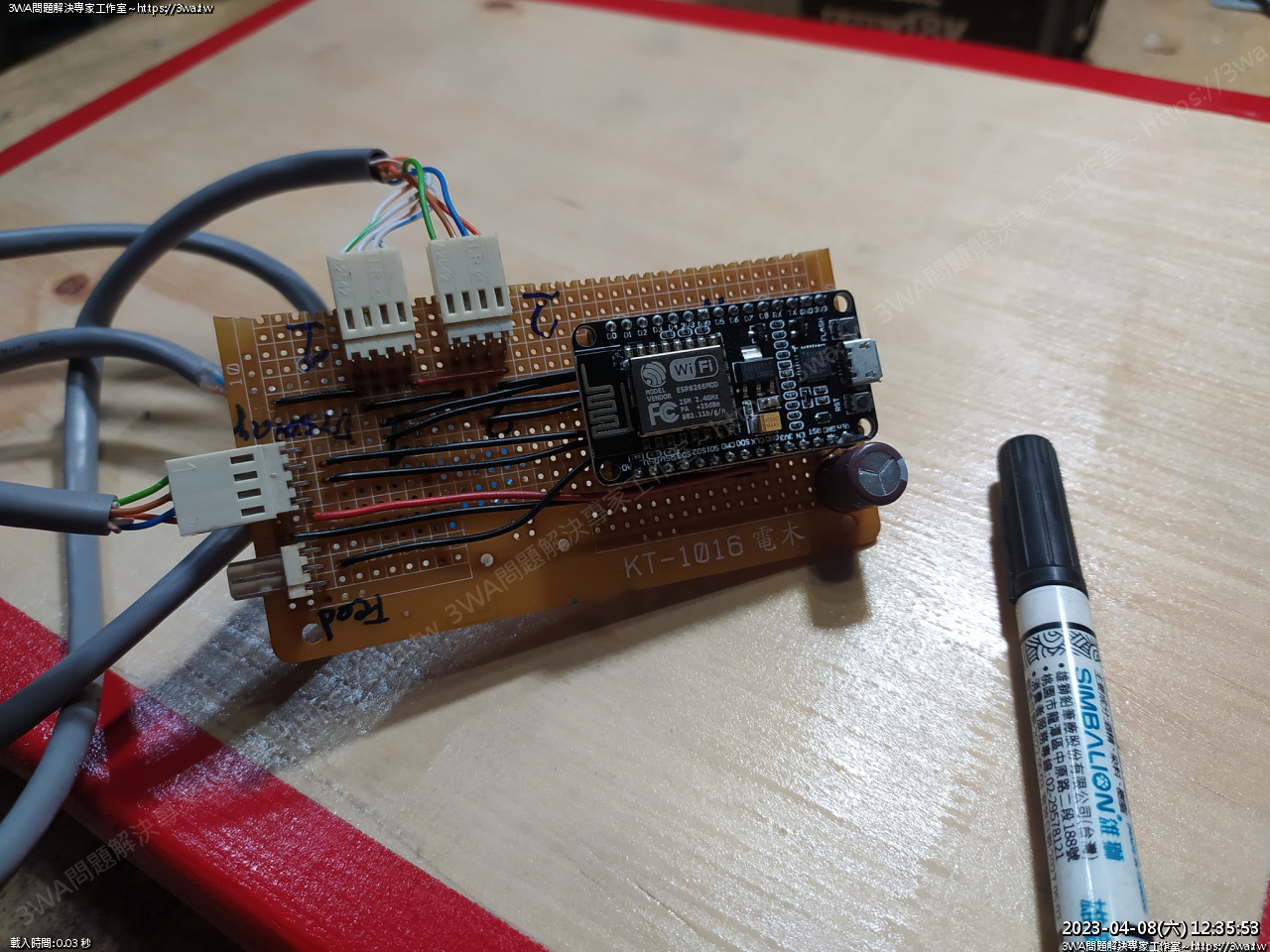

 NodeMcu

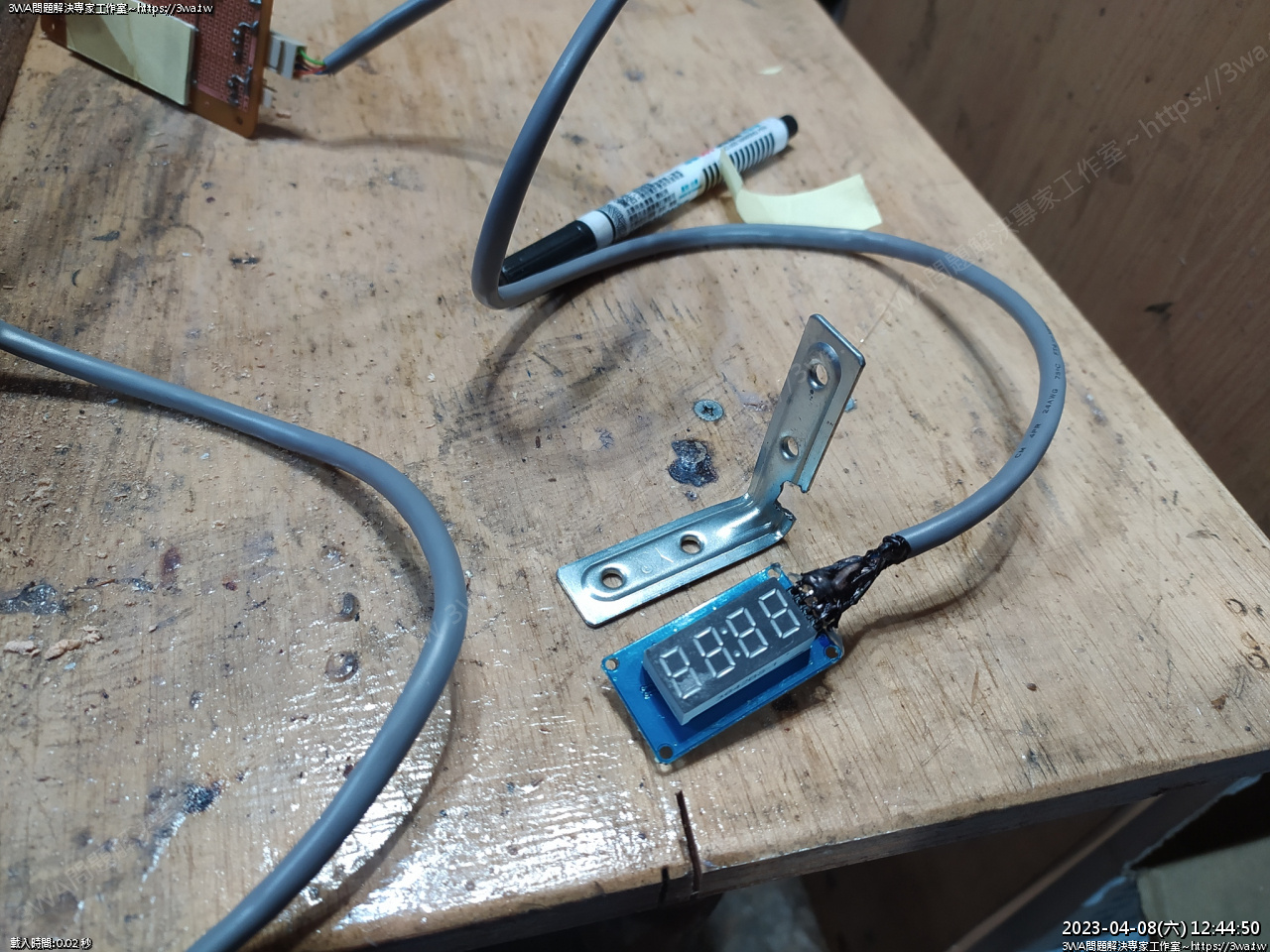

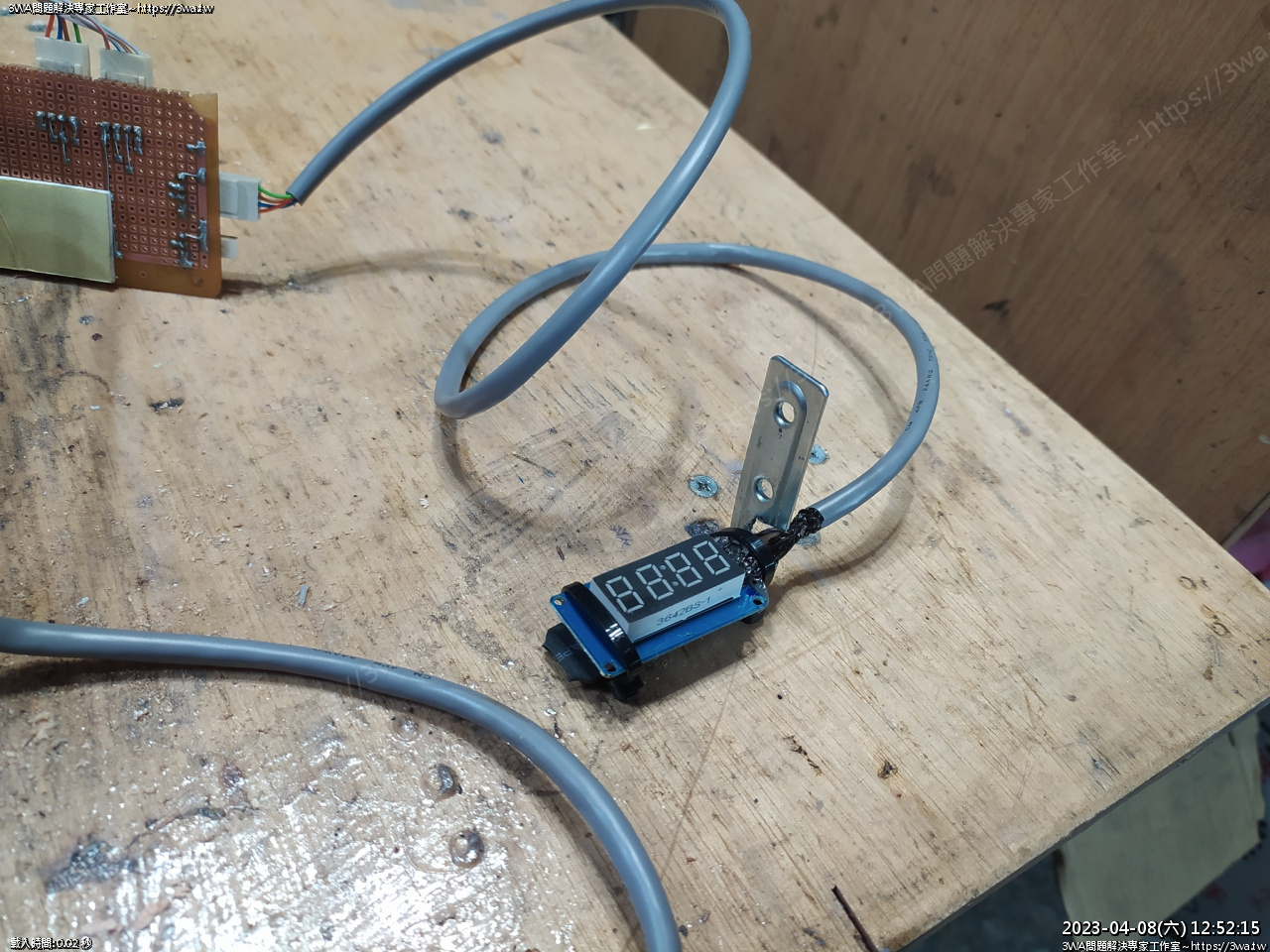

 製作 7段顯示體重





 固定

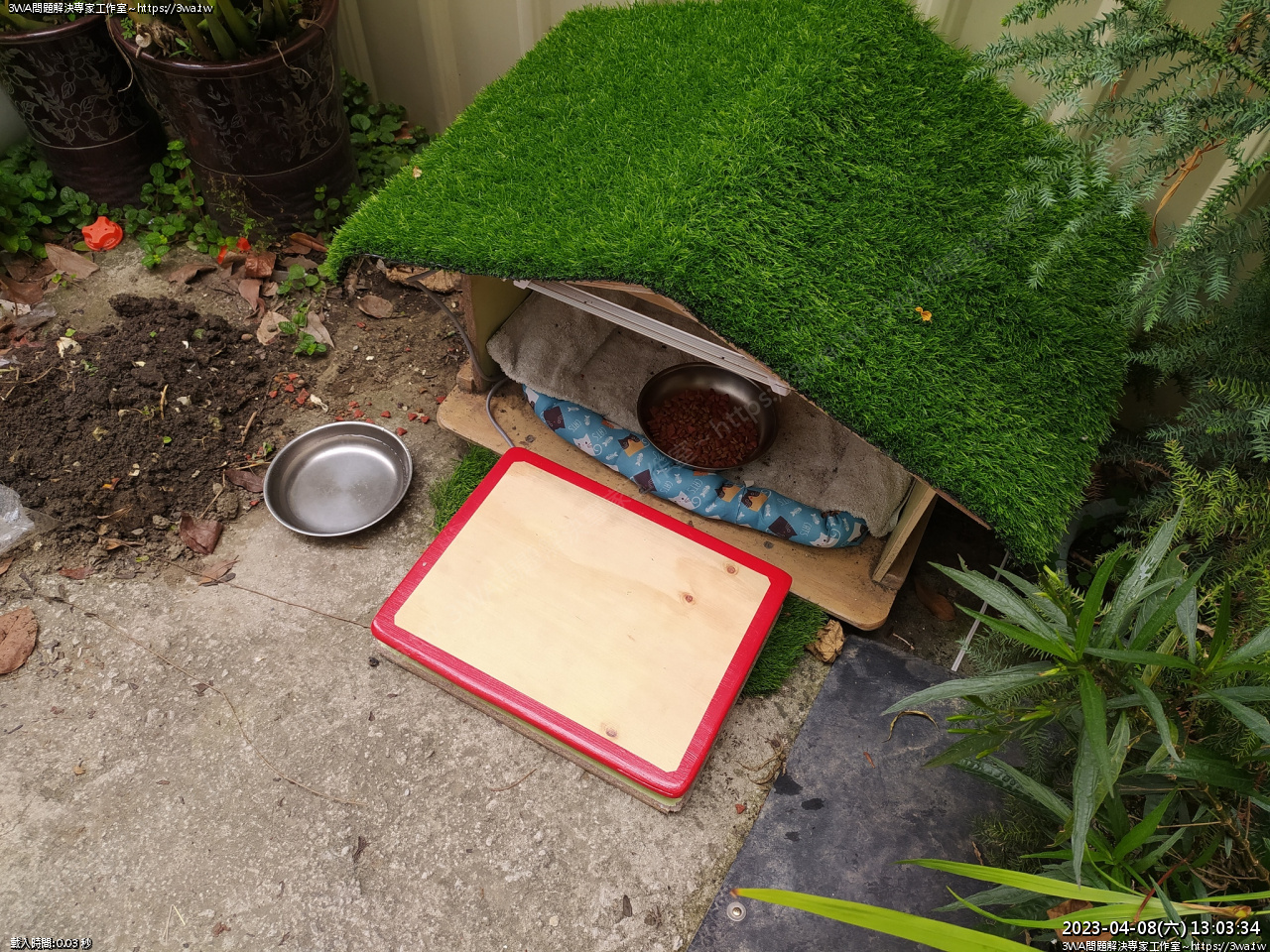

 可以裝到貓屋了

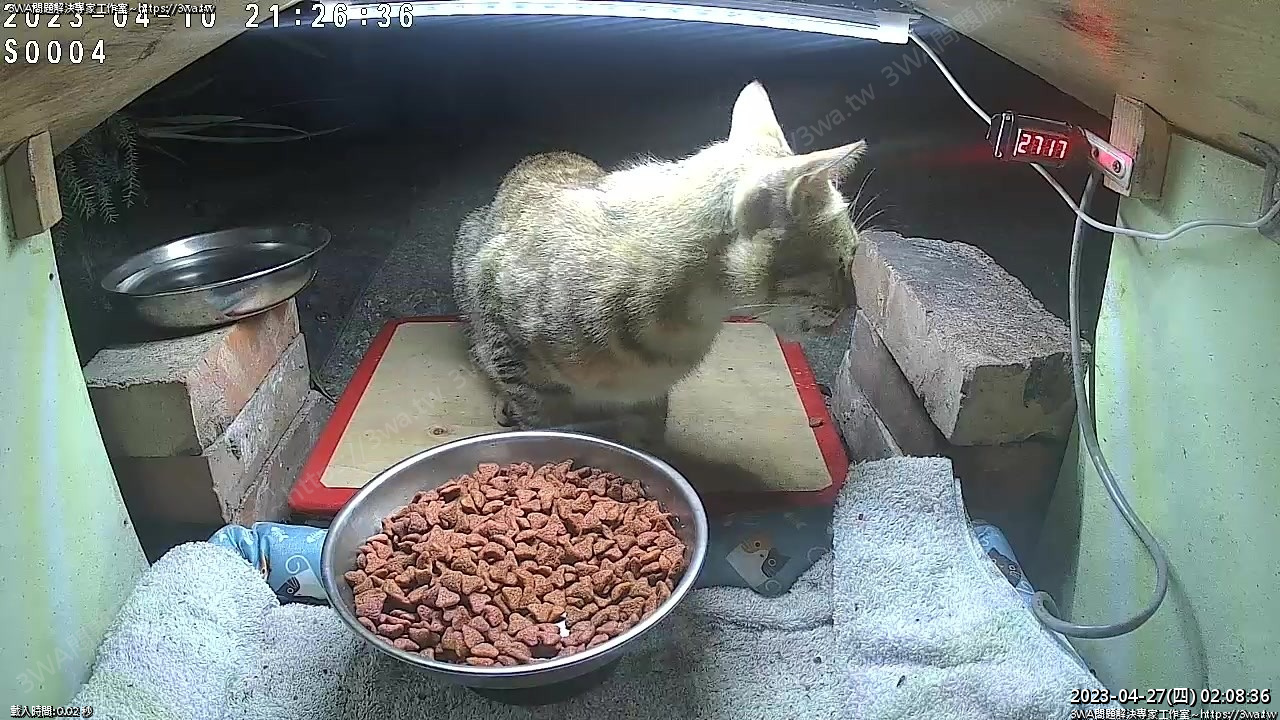

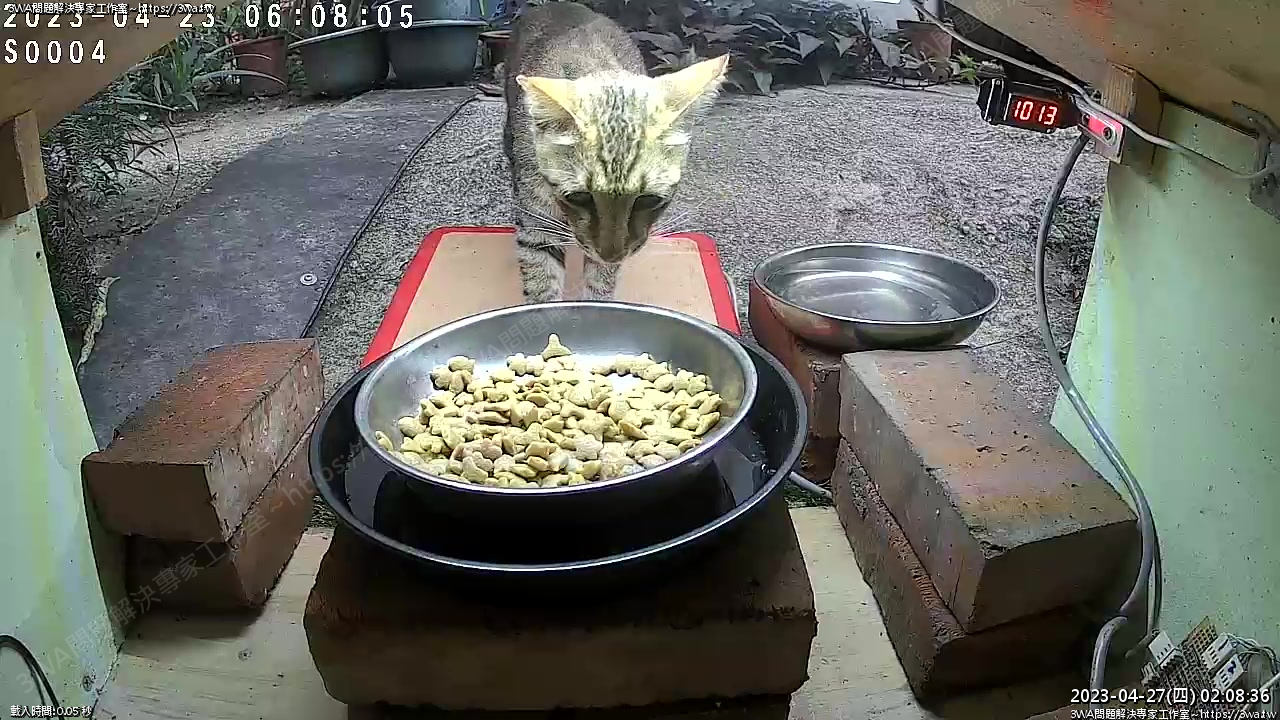

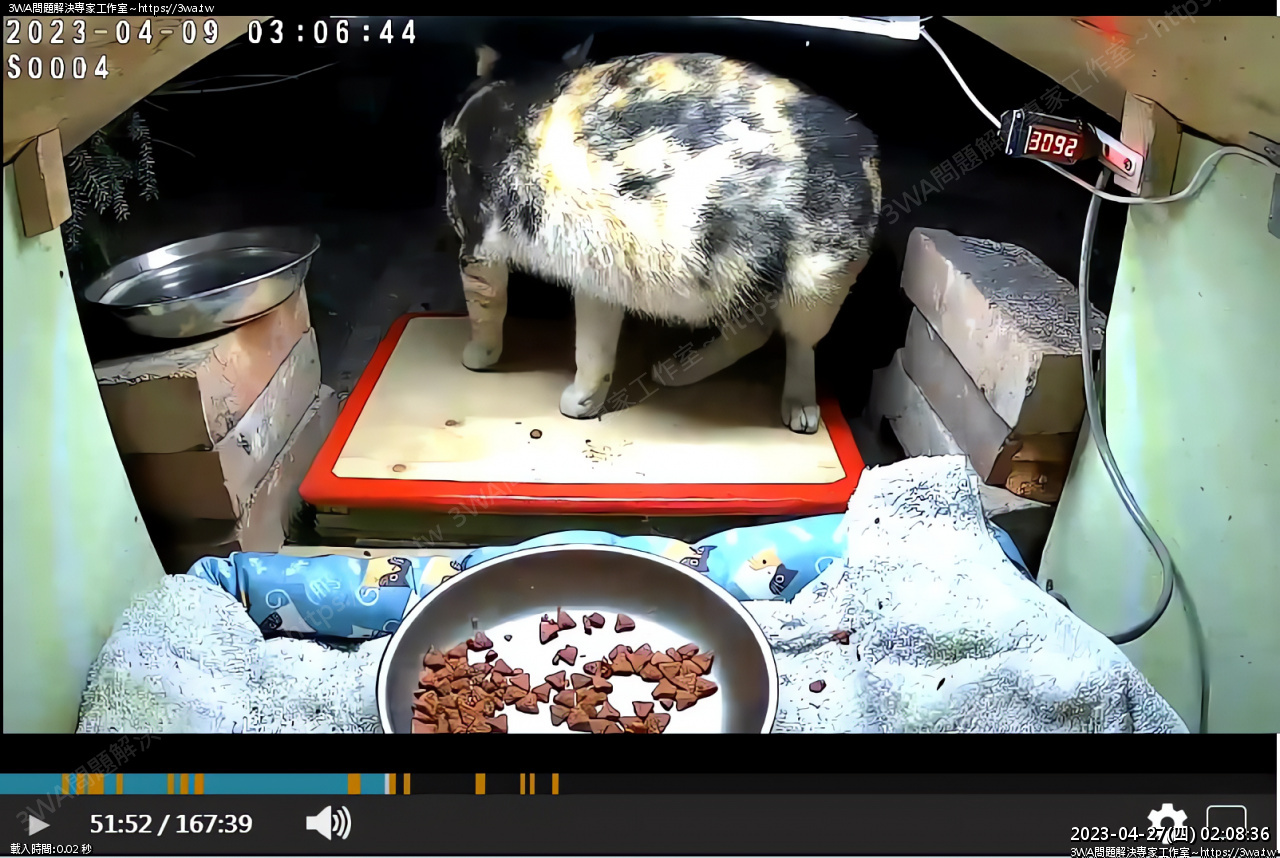

 裝上,後來為了限制貓吃飯時,都會站在板子上,所以二邊加些磚頭限制走位

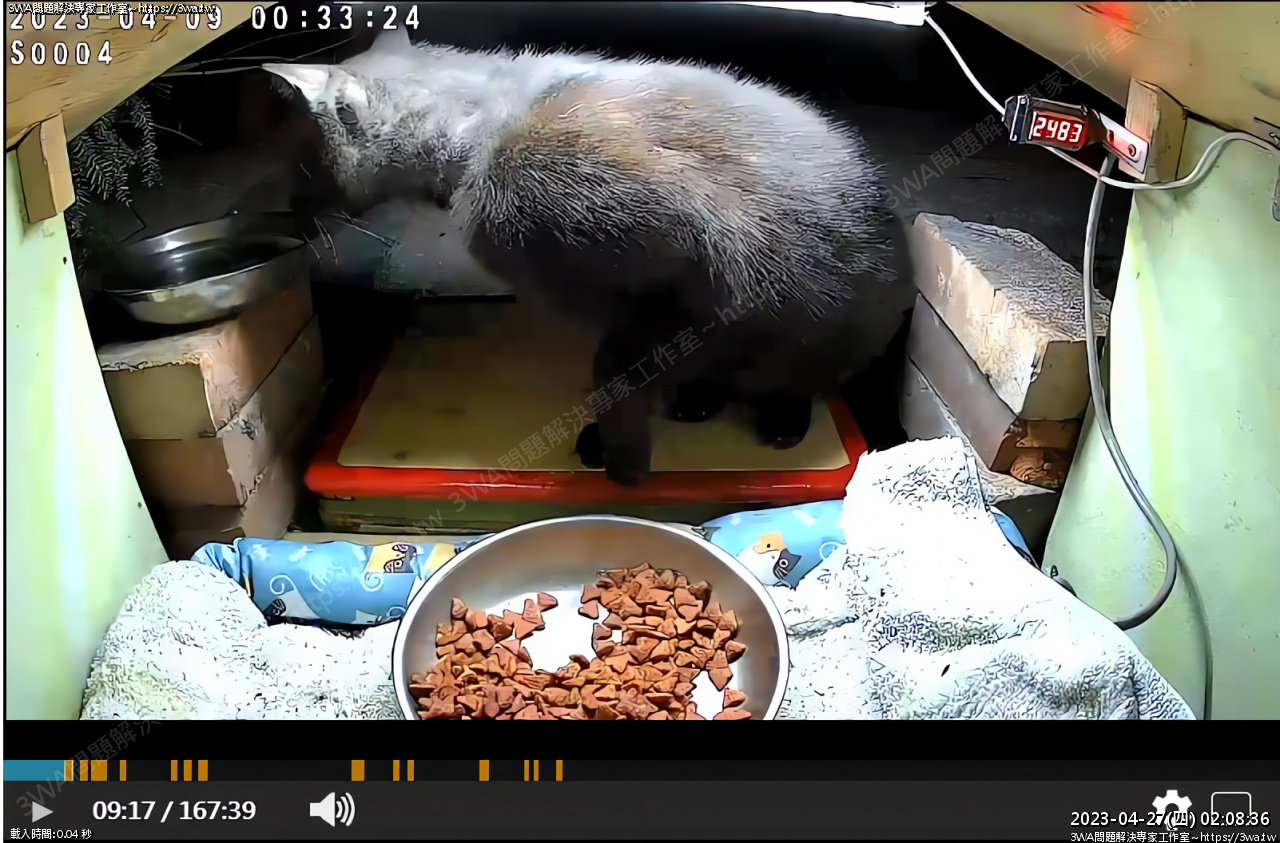

 現在小虎知道自己多重了~~

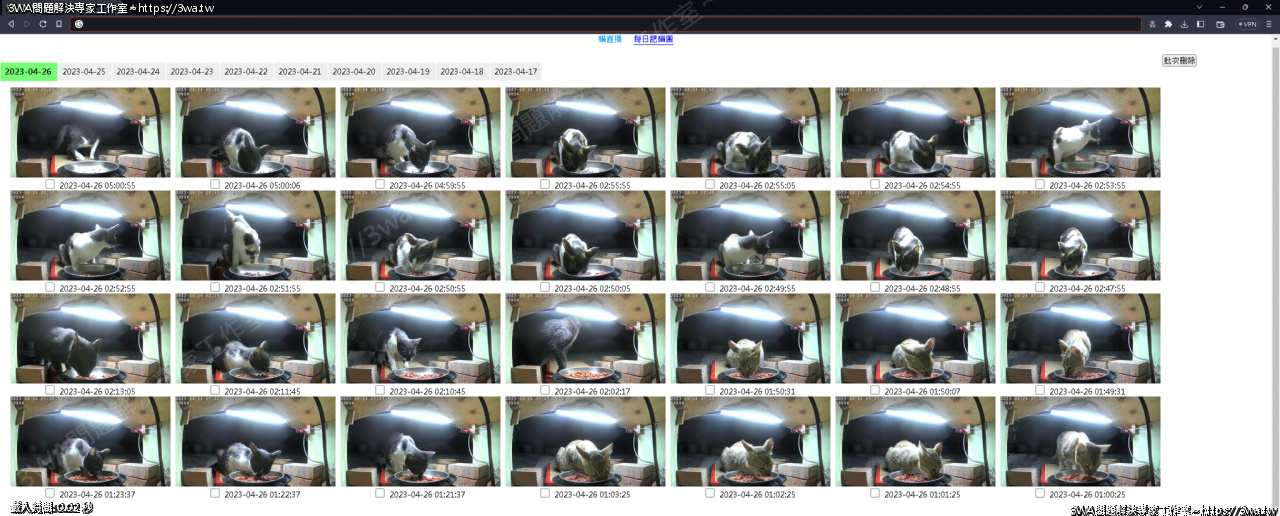

當體重板接收到超過1000g 也會馬上儲存當時的照片



~每日肥貓圖~
