最近剛好遇到高壓線圈故障，想著想著就來作一組火星塞、高壓線圈測試機吧~~

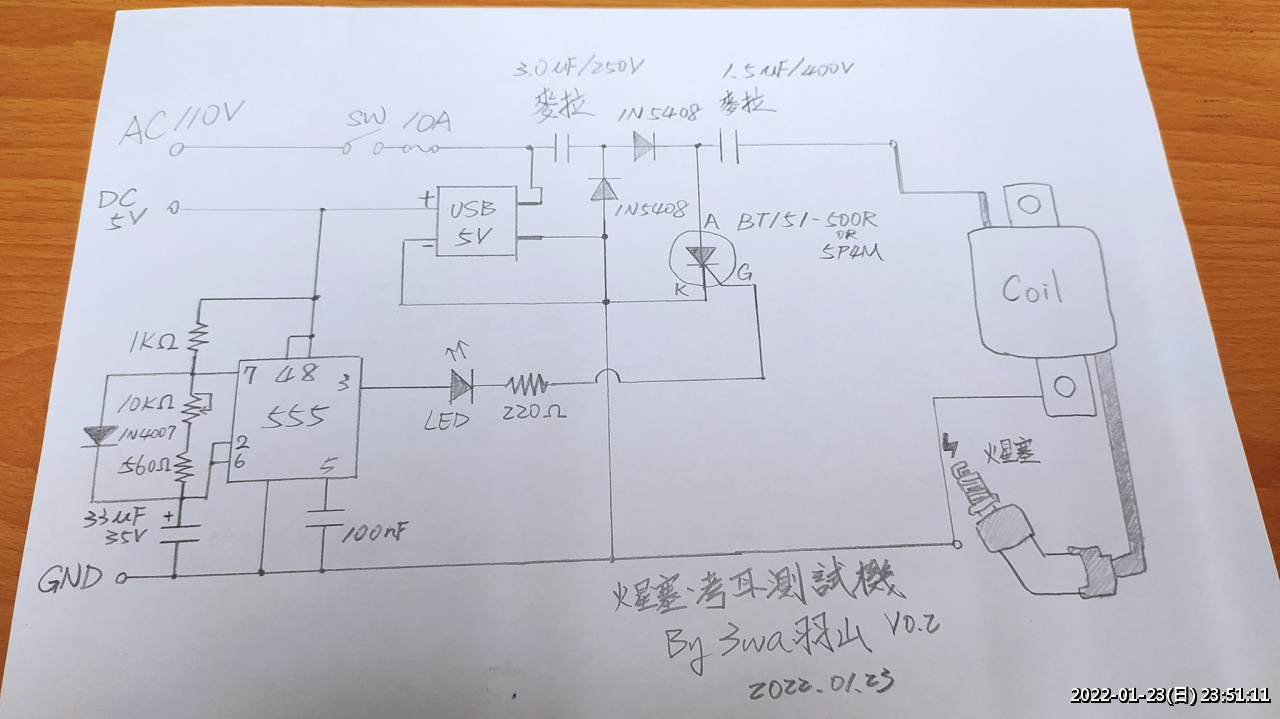

原理也很簡單，利用之前作 CDI 的電路

改成用 555 推動 SCR 來讓電容放電

所需要的材料如下：

1、小的零件盒(建議可以買大一些，才不會太擠)

2、555

3、保險絲座、保險絲 10A

4、110V -> 5V 豆腐頭

5、麥拉電容 3.0㎌/250V (2顆併聯~火花比較強呦)

6、麥拉電容 1.5㎌/400V

7、二極體 1N5408 x 2

8、二極體 1N4007 x 1

9、電阻 1KΩ 1/2w

10、電阻 560Ω 1/2w

11、電阻 220Ω 1/2w

12、可變電阻 10KΩ

13、LED

14、陶磁電容 104 (100㎋)

15、電解電容 33㎌ / 35V

16、麵包板

17、線材

18、鱷魚夾 x 2

19、M4 x 30 螺絲

20、M4 螺帽、華司

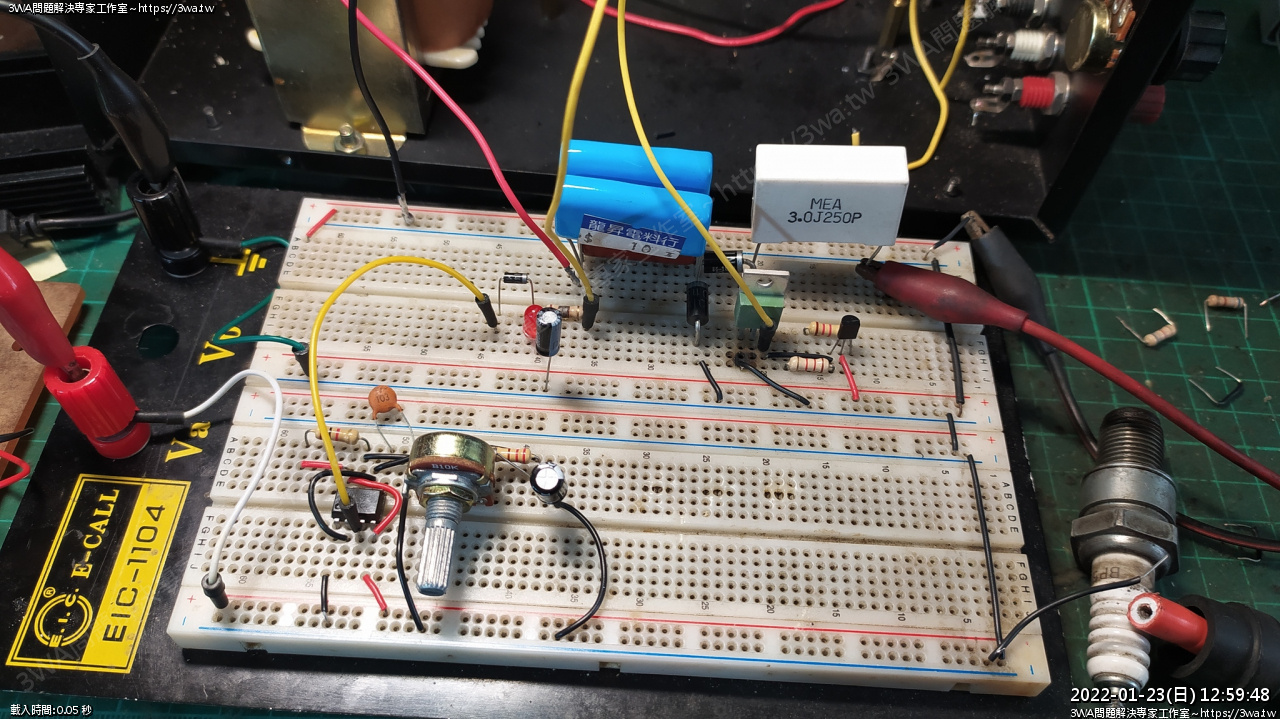

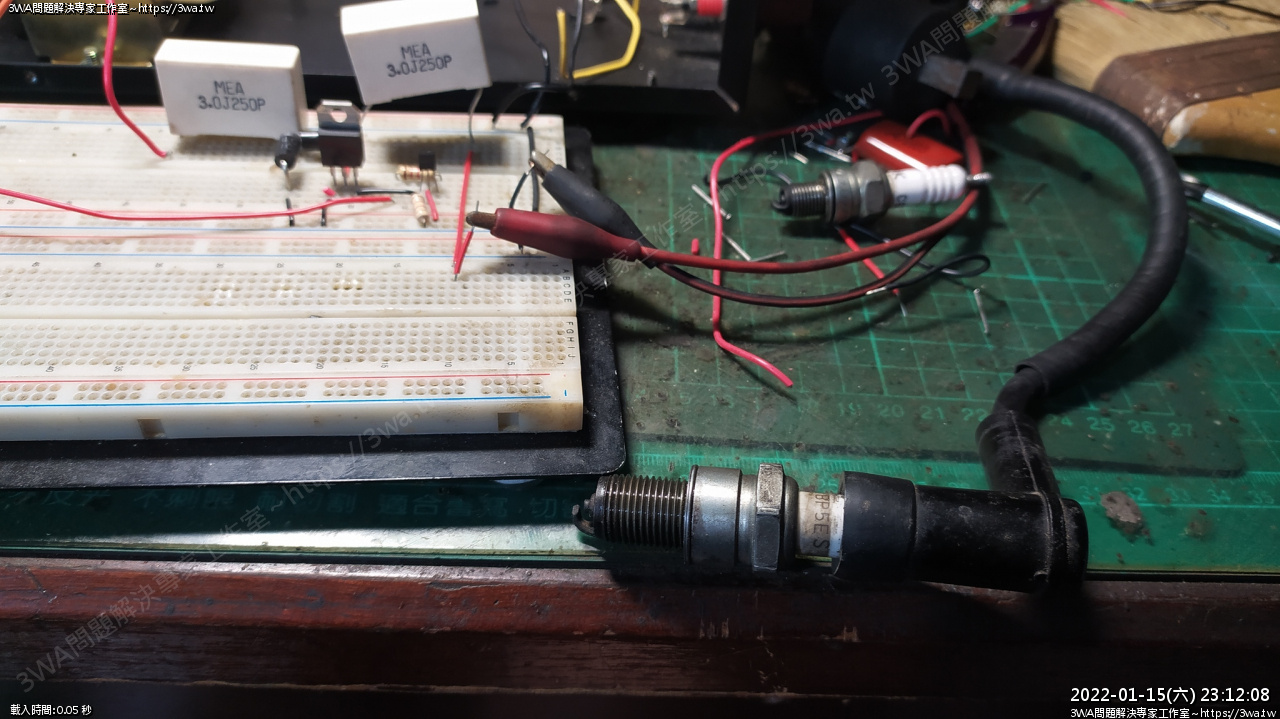

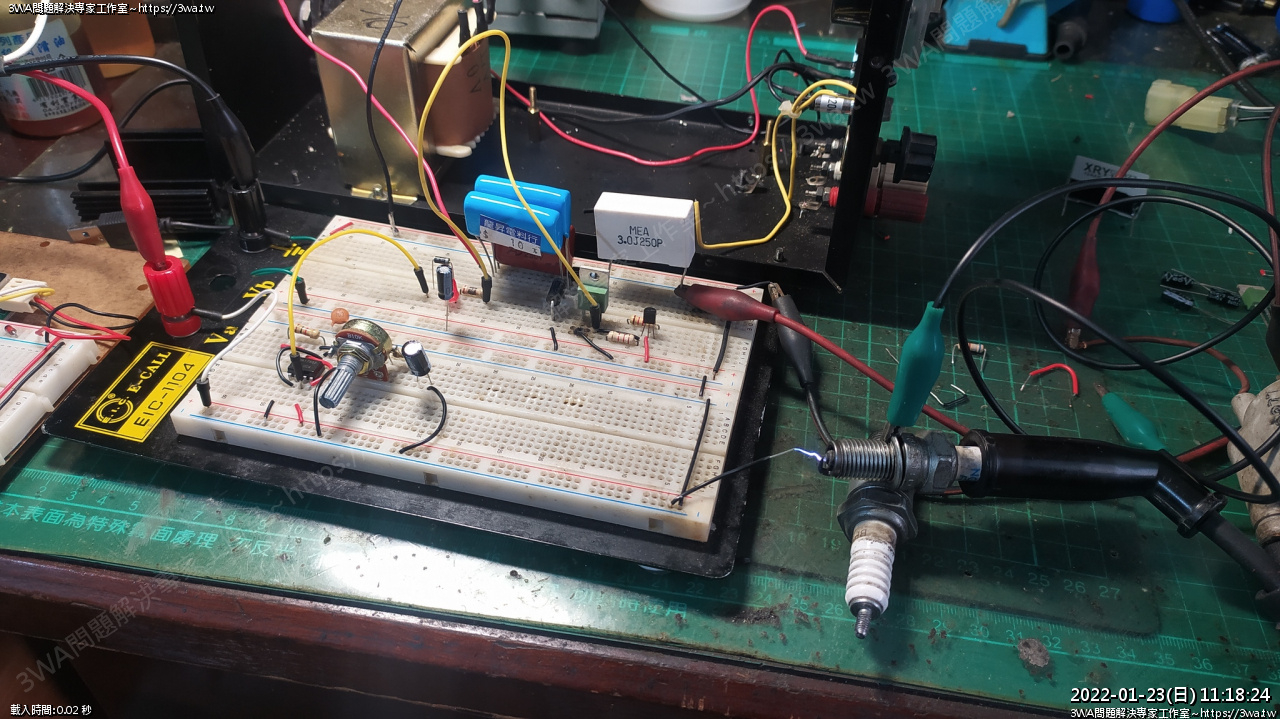

首先先在麵包板上試試

原本我是想用 Nodemcu 來作，不過點火的距離如果太近

容易造成 Nodemcu 當機...也有可能是我的麵包板狀況不良^^"

在麵包板上測試直到點火的距離(含火星塞蓋、火星塞)，火苗可以打到 1cm 左右

該點火線圈應該就沒太大問題

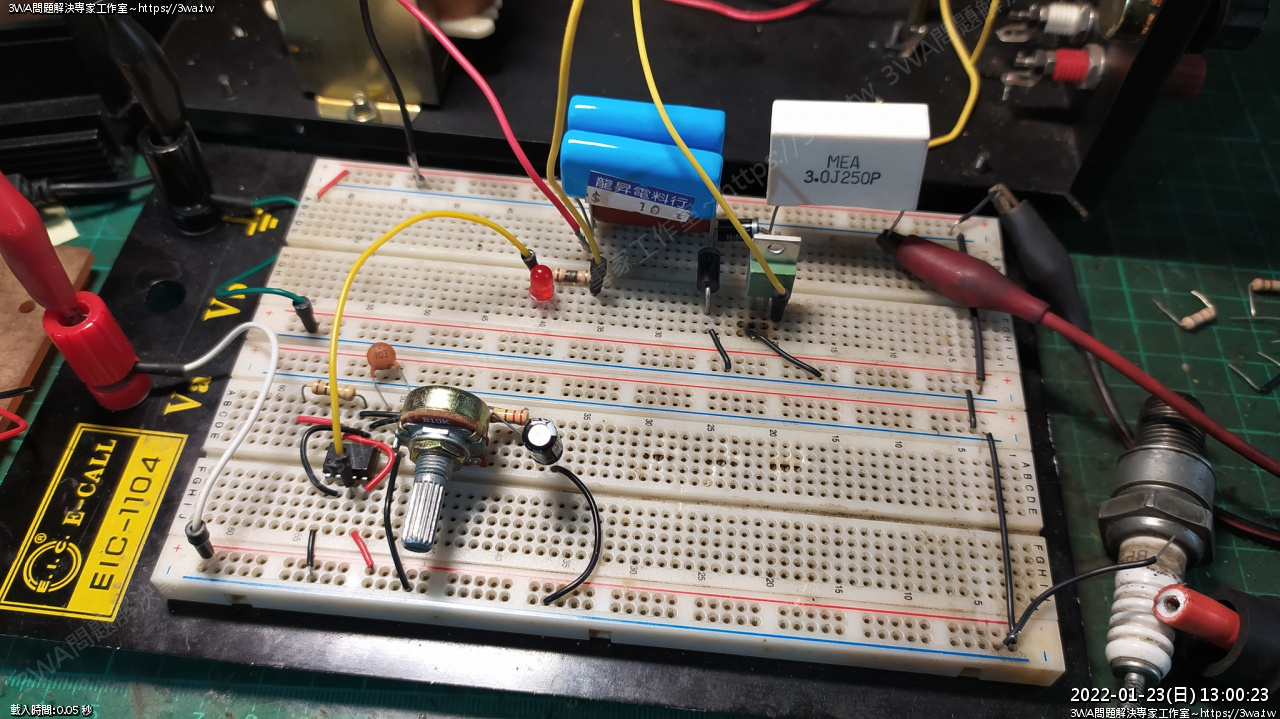

羽山在測試初級電容併聯多顆後的感覺~

併聯後，打出來的火苗粗度明顯變強，這時如果被電到可能會開始問候各種陌生人母親

接線的感覺

測試機剛好拿來把用不到的 5P4M 消化一些掉...

測試的滿順利了，該來製作「火星塞考耳測試機特工」

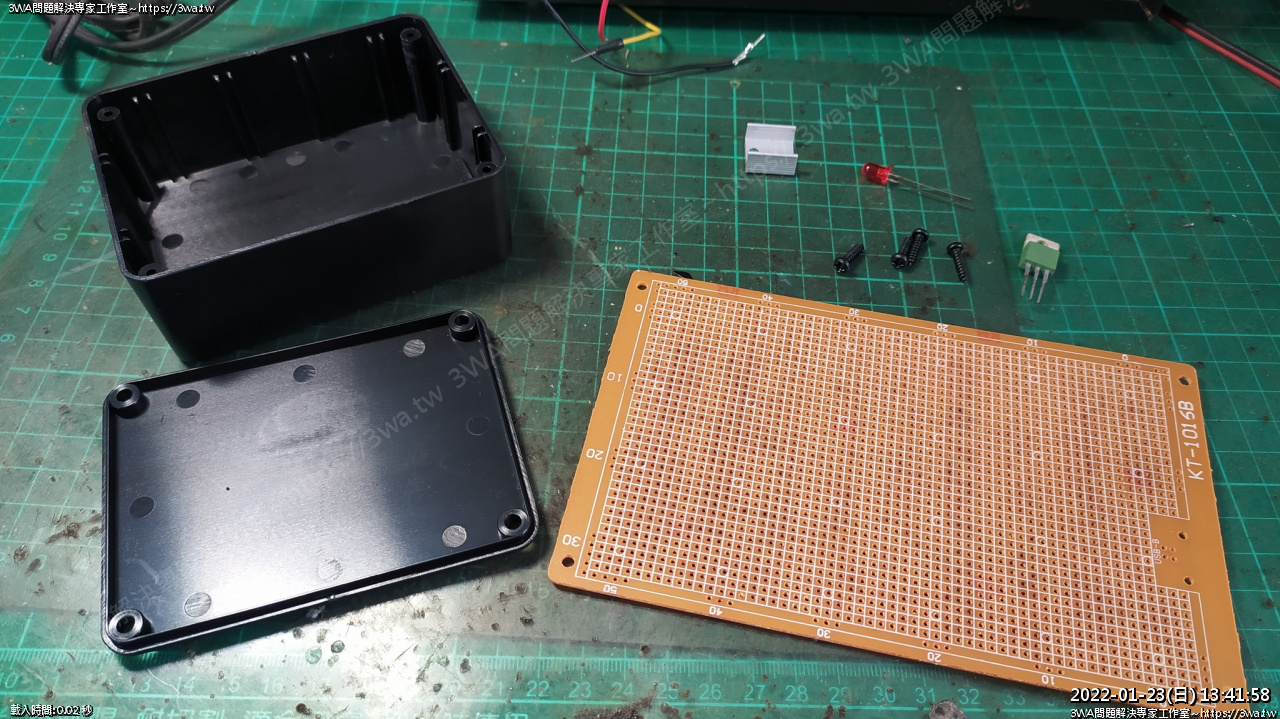

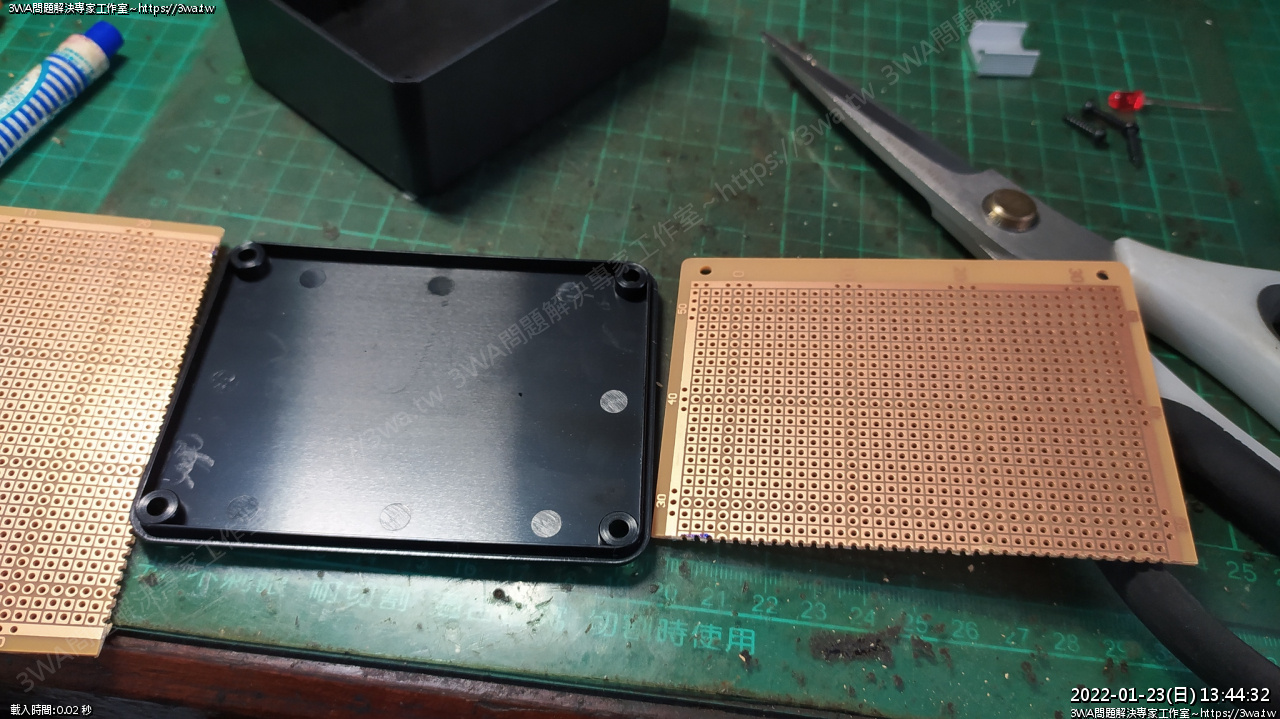

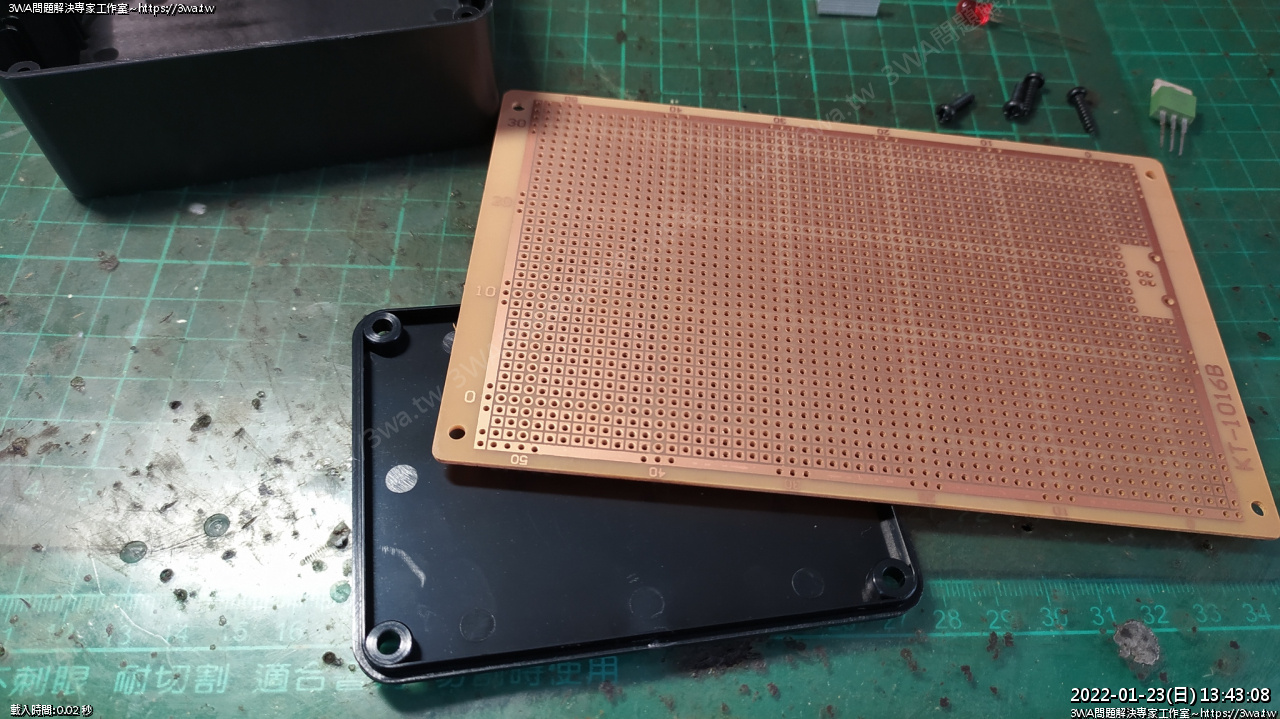

準備盒子跟麵包板

看一下要怎麼裁

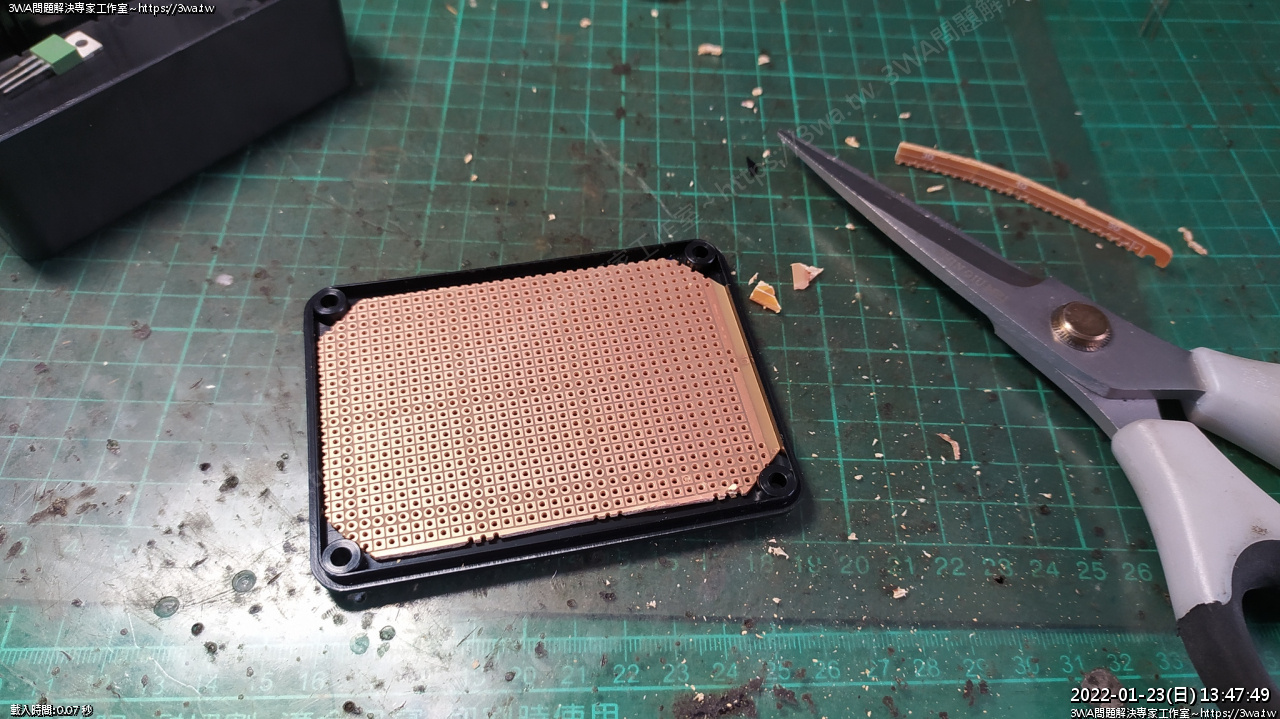

用大剪刀剪

剪好了

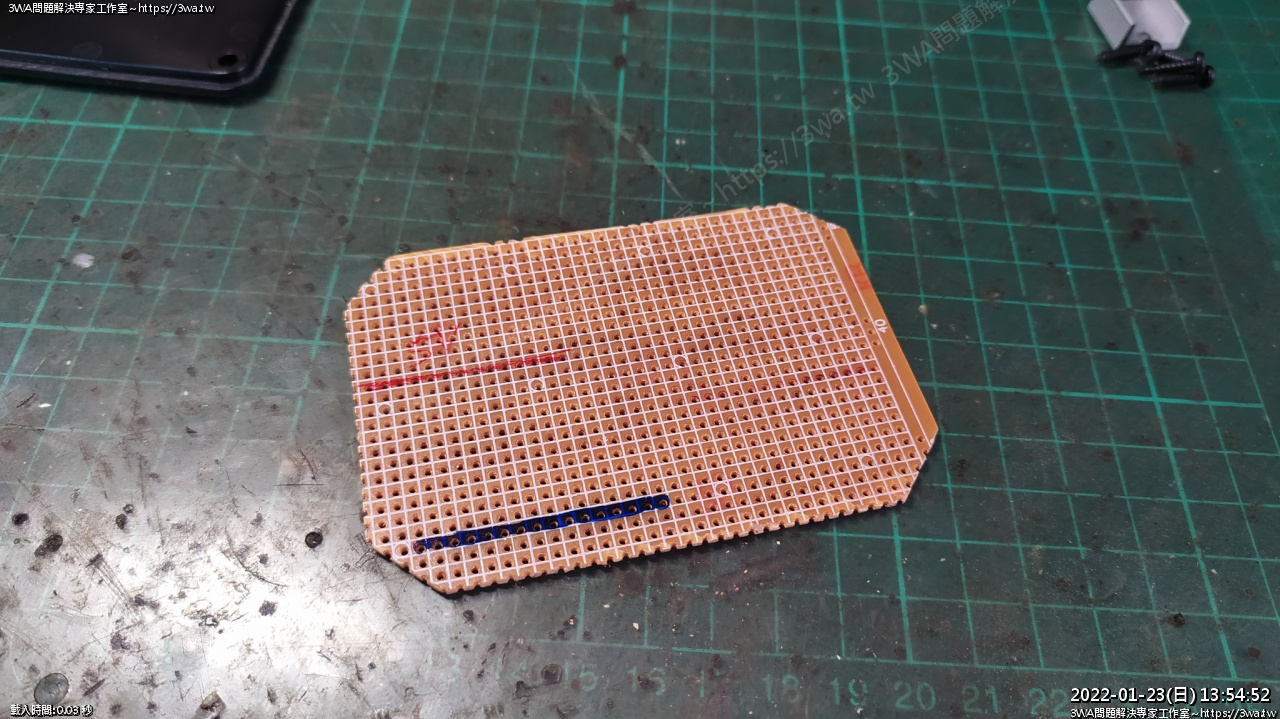

畫一下要給 555 跑的 DC 5V、共接地

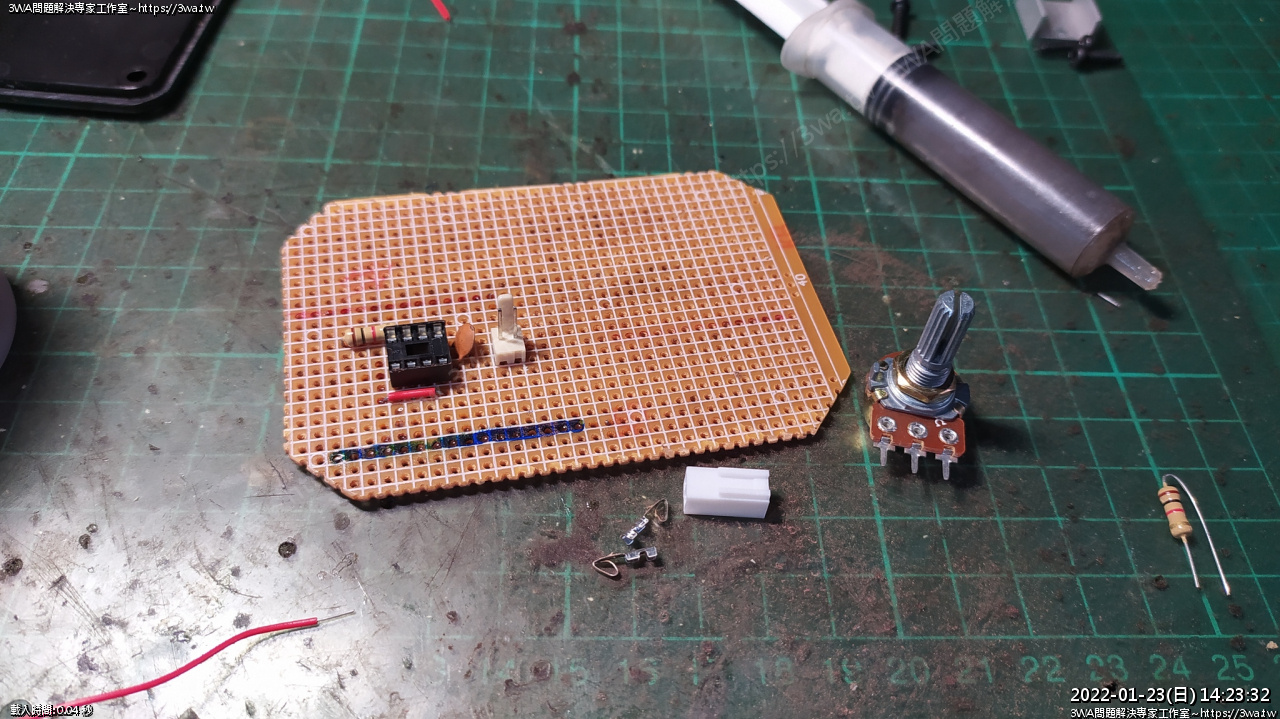

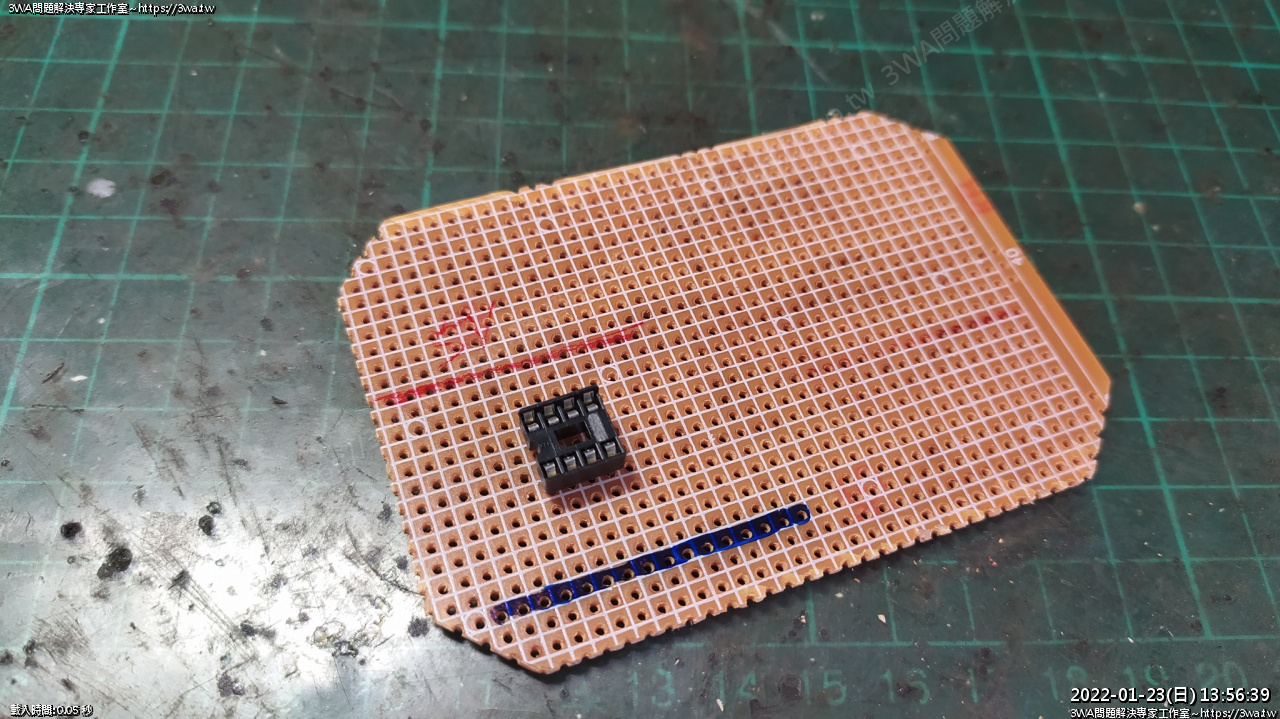

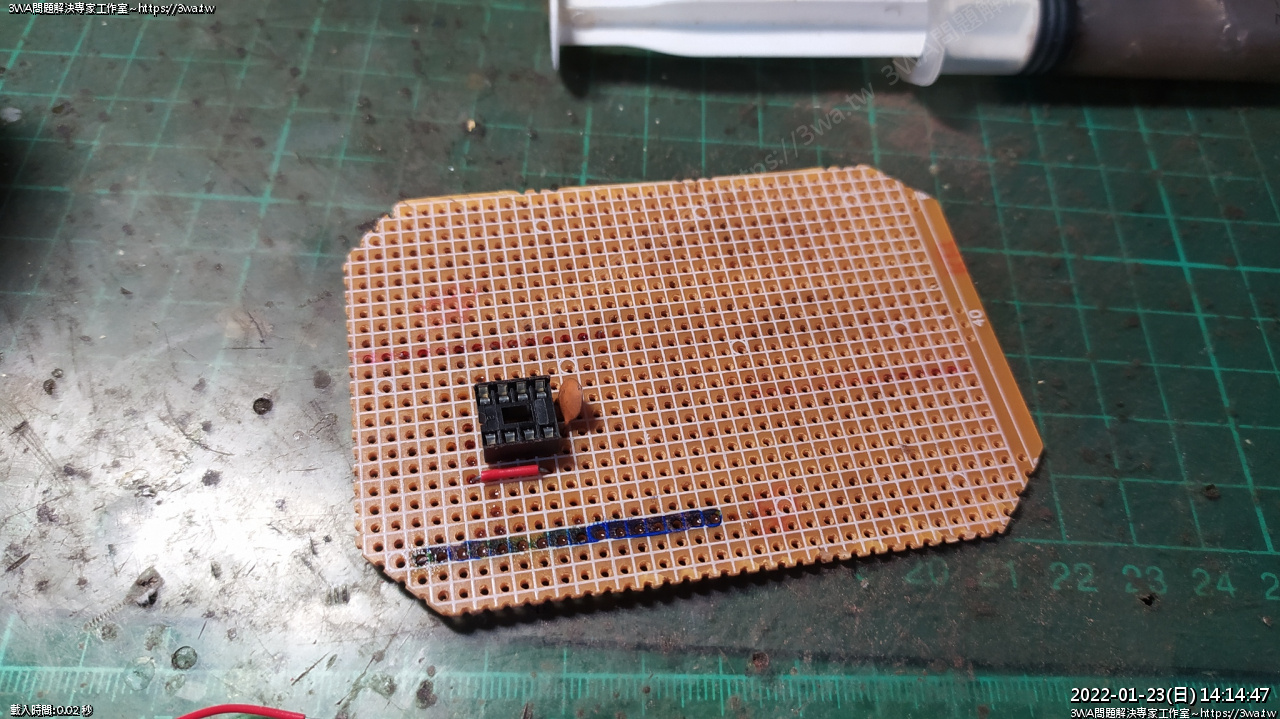

放上 555 IC 8Pin 座

第5支腳接103 (100nF) 後接地

4、8接 VCC 5V

接

作點快速接頭

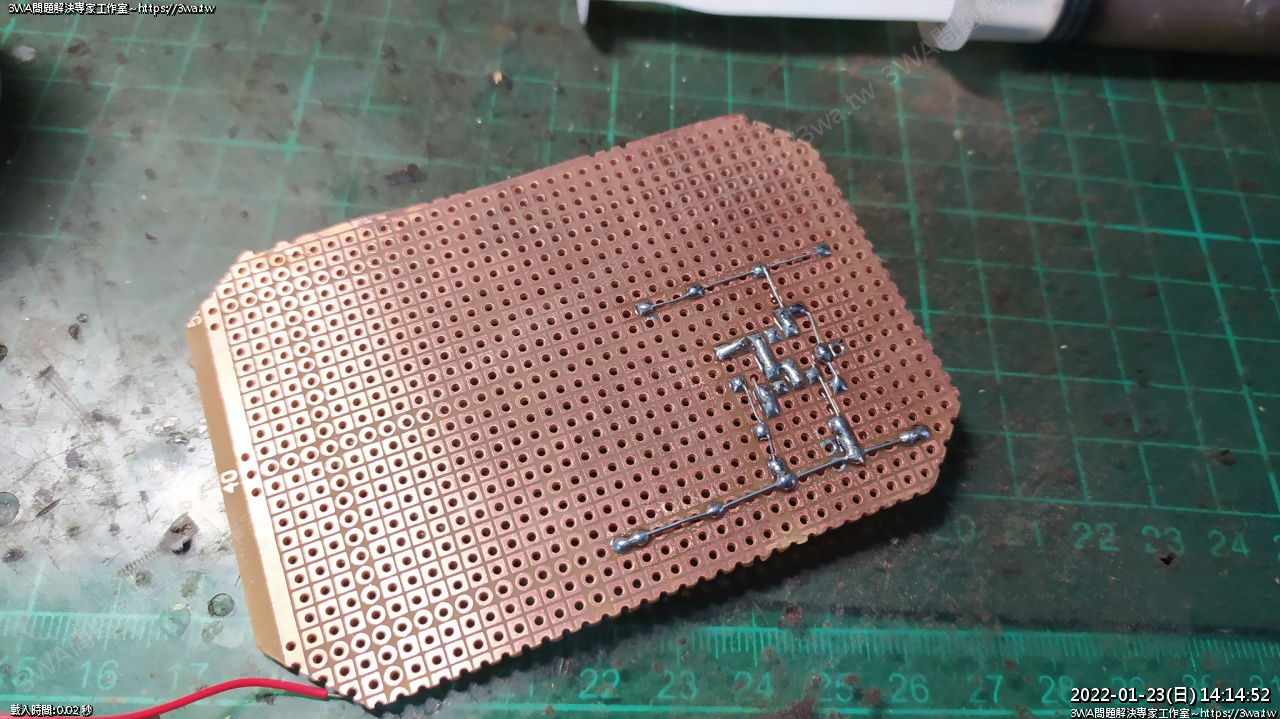

自己焊線

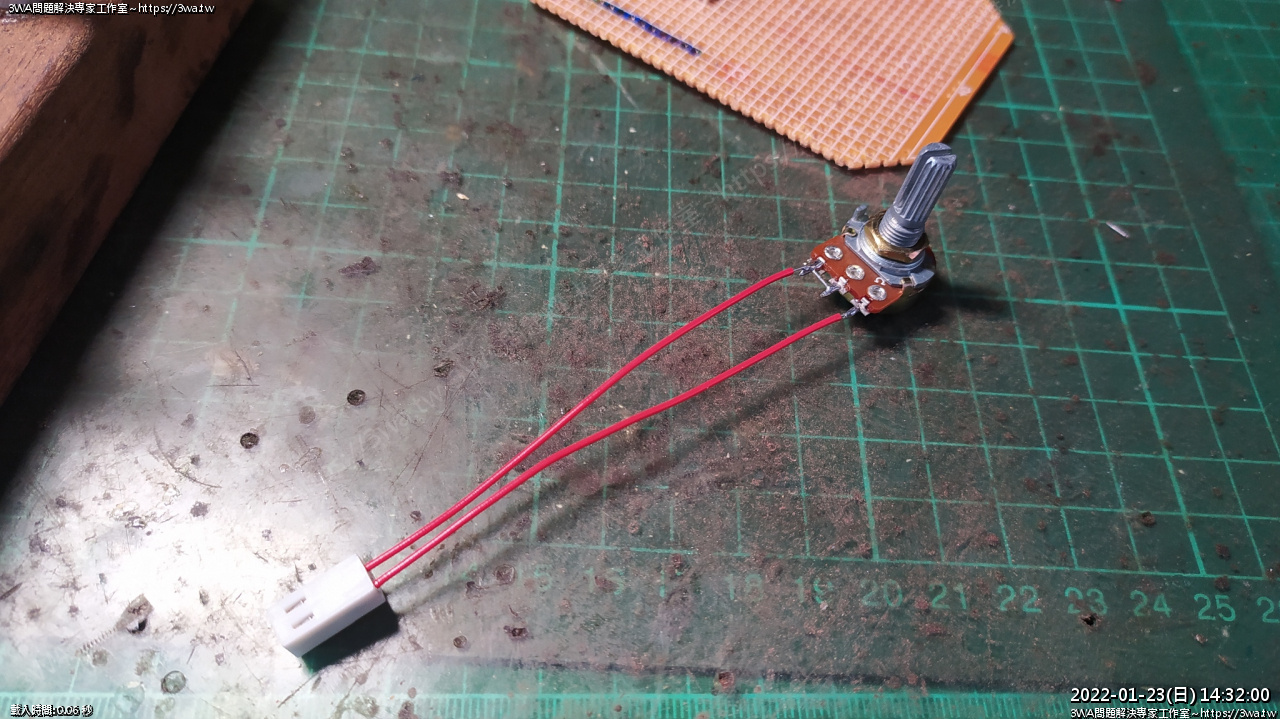

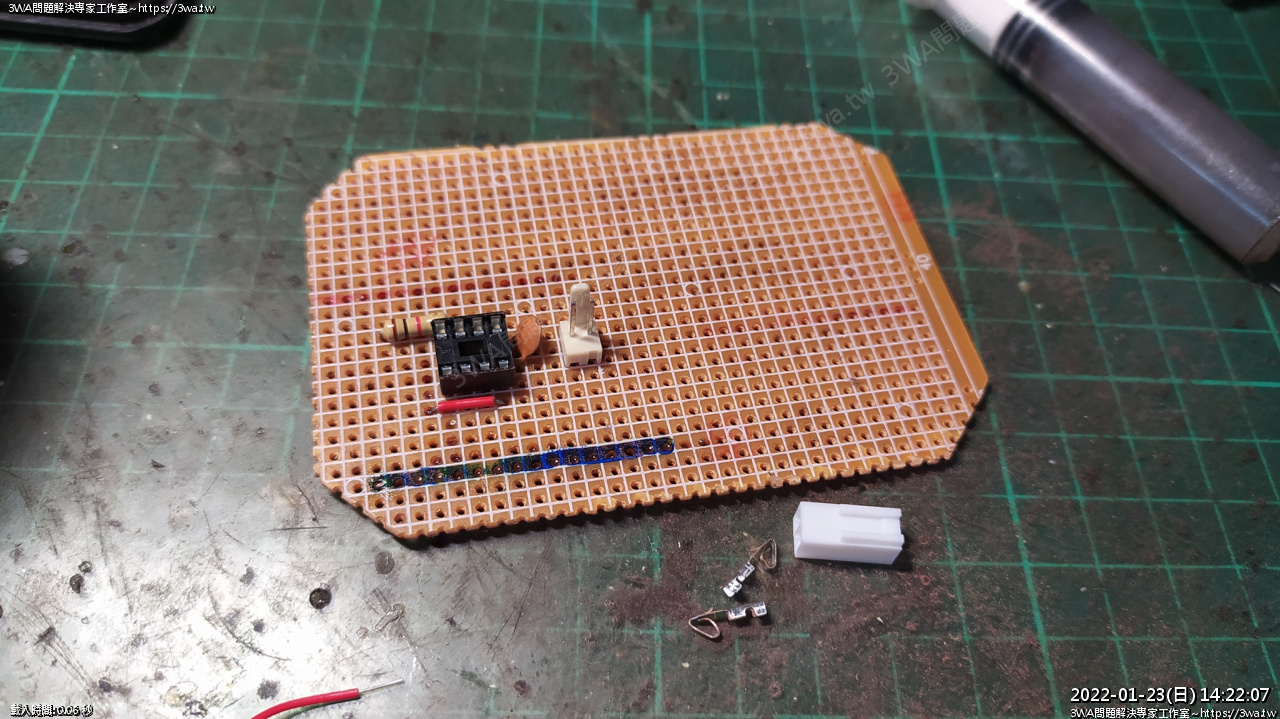

可變電阻 10KΩ

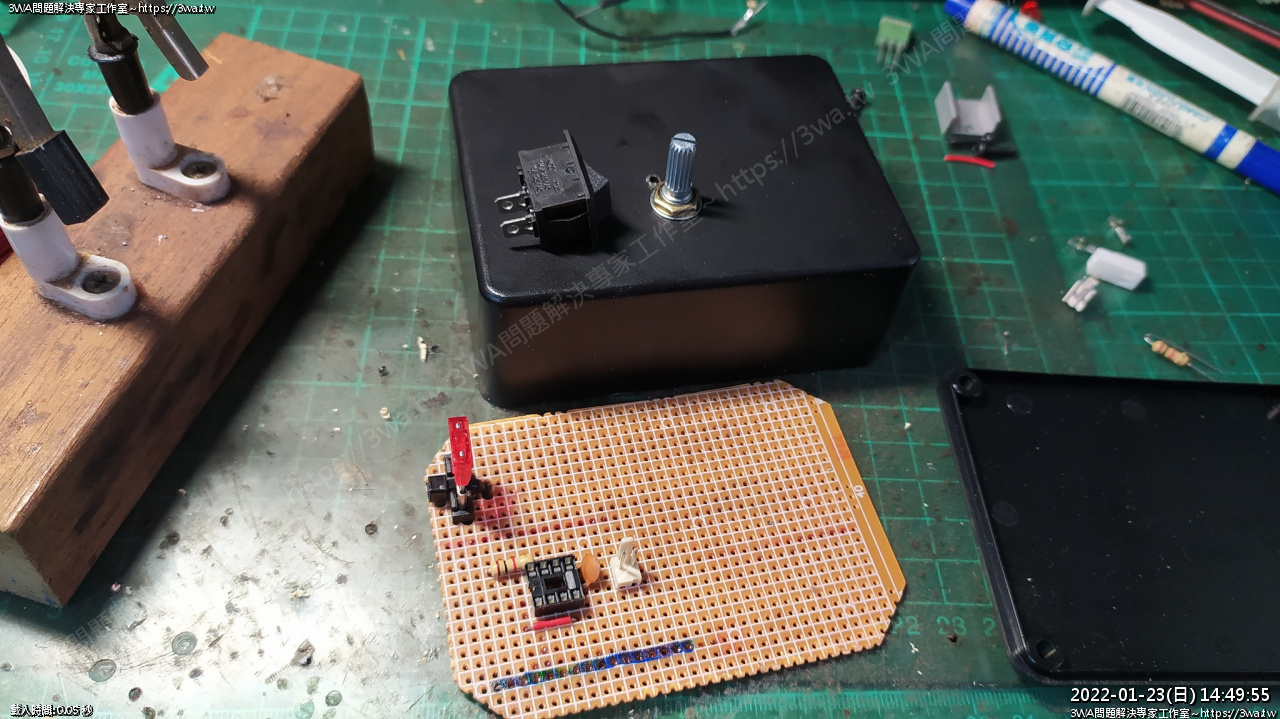

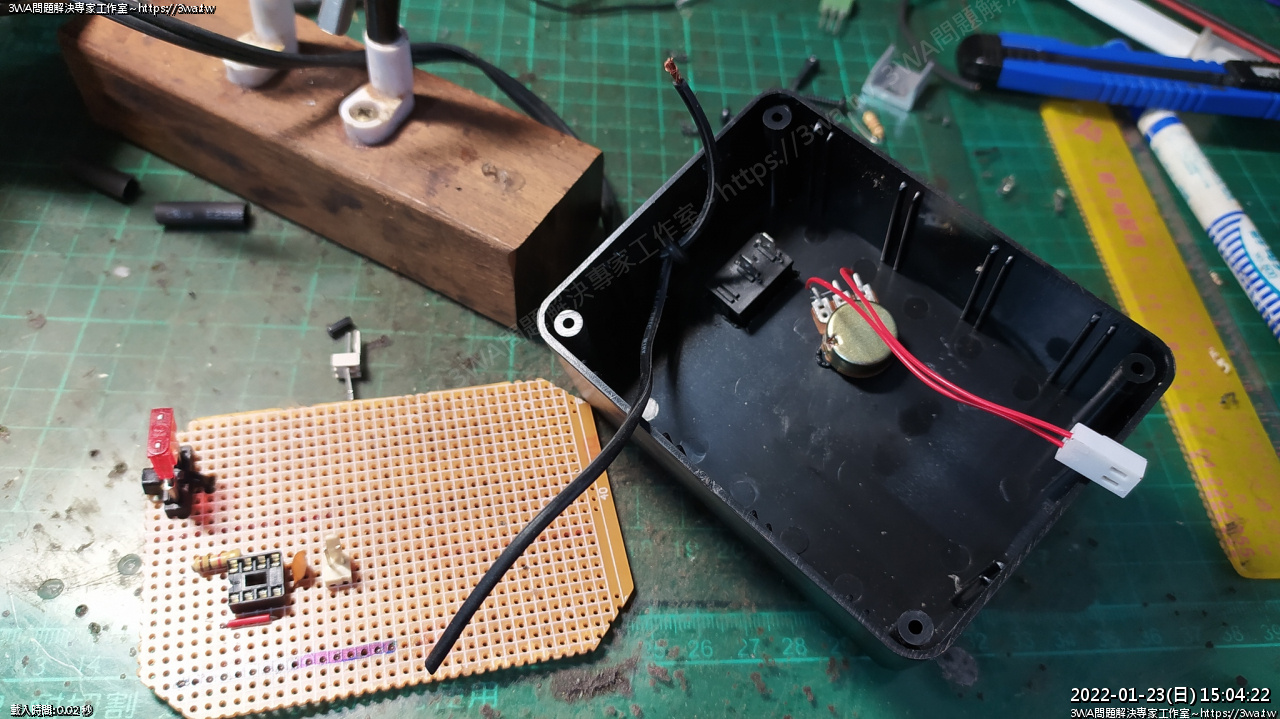

麵包板裝入保險絲座、保險絲，打孔鎖上

開關

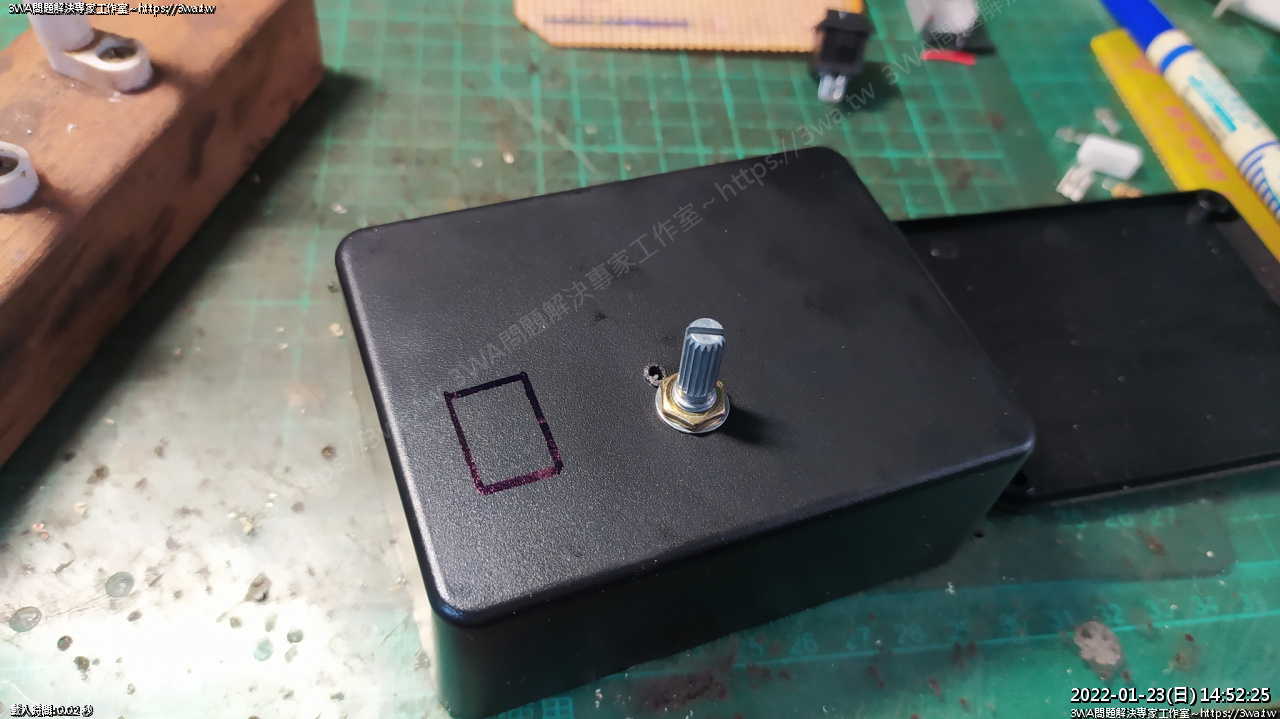

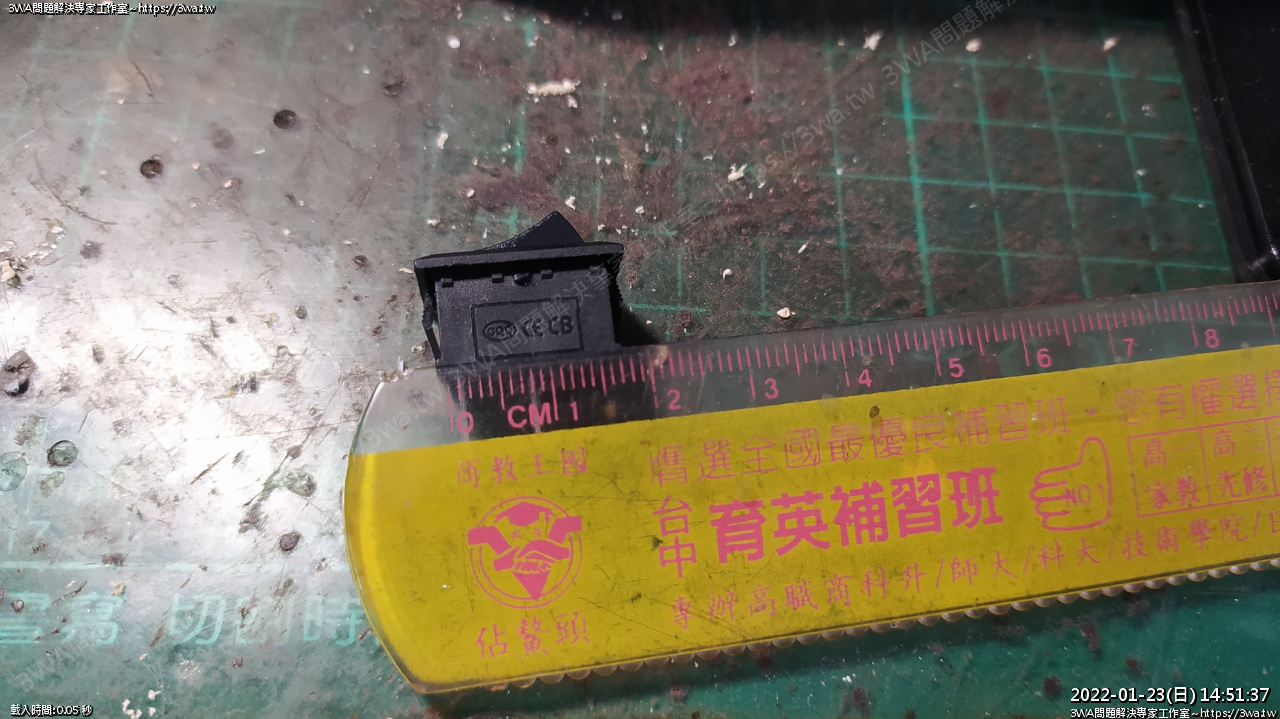

長 18mm，寬 11mm

麥克筆

拿打火機跟小刀刀片烤一烤切很快

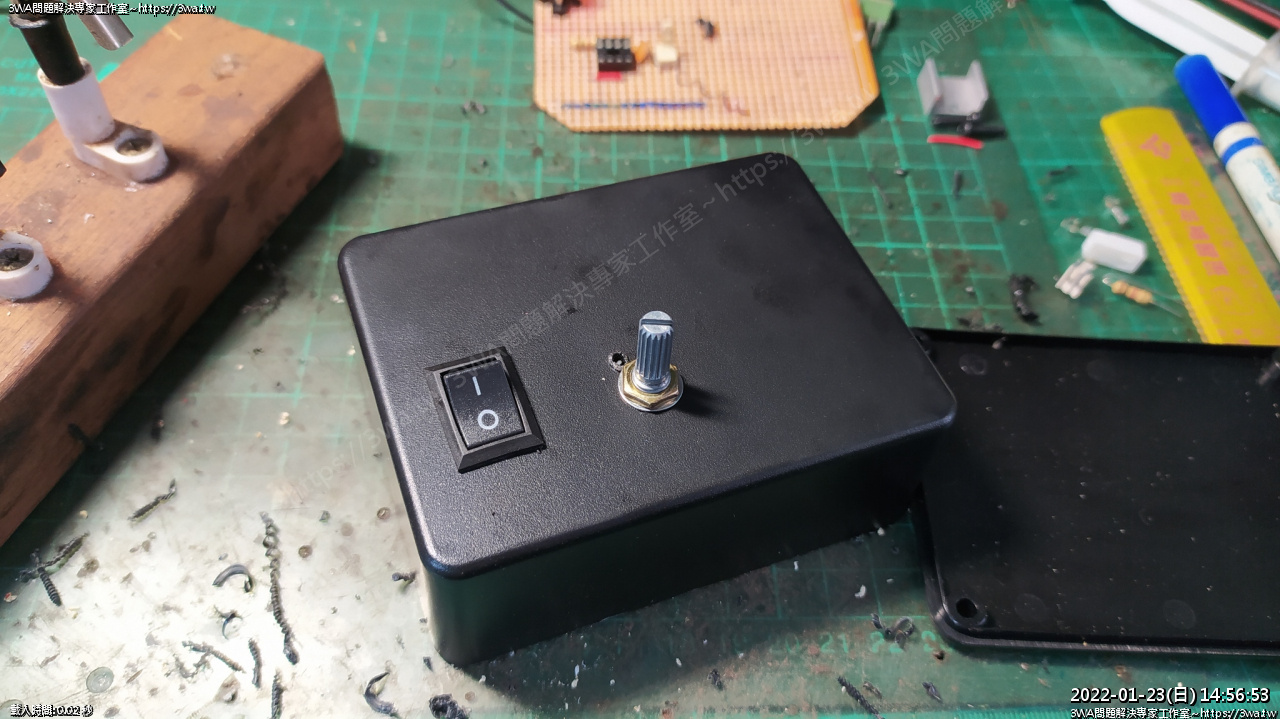

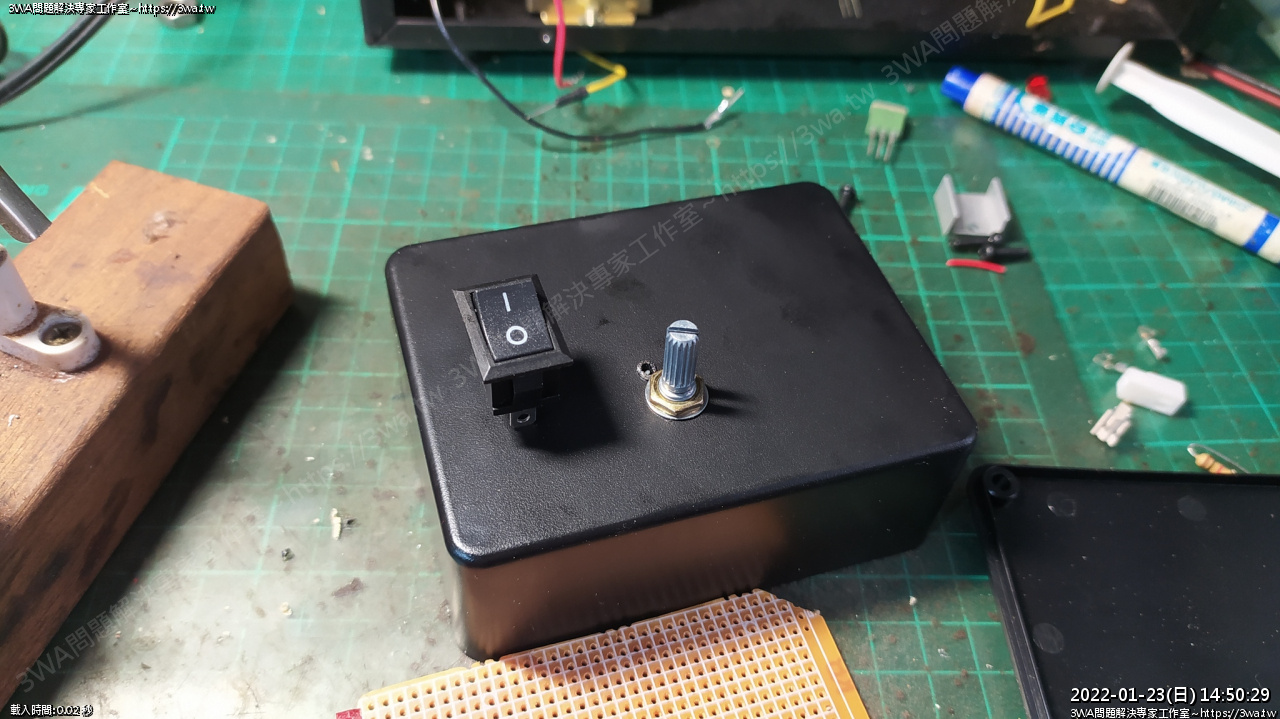

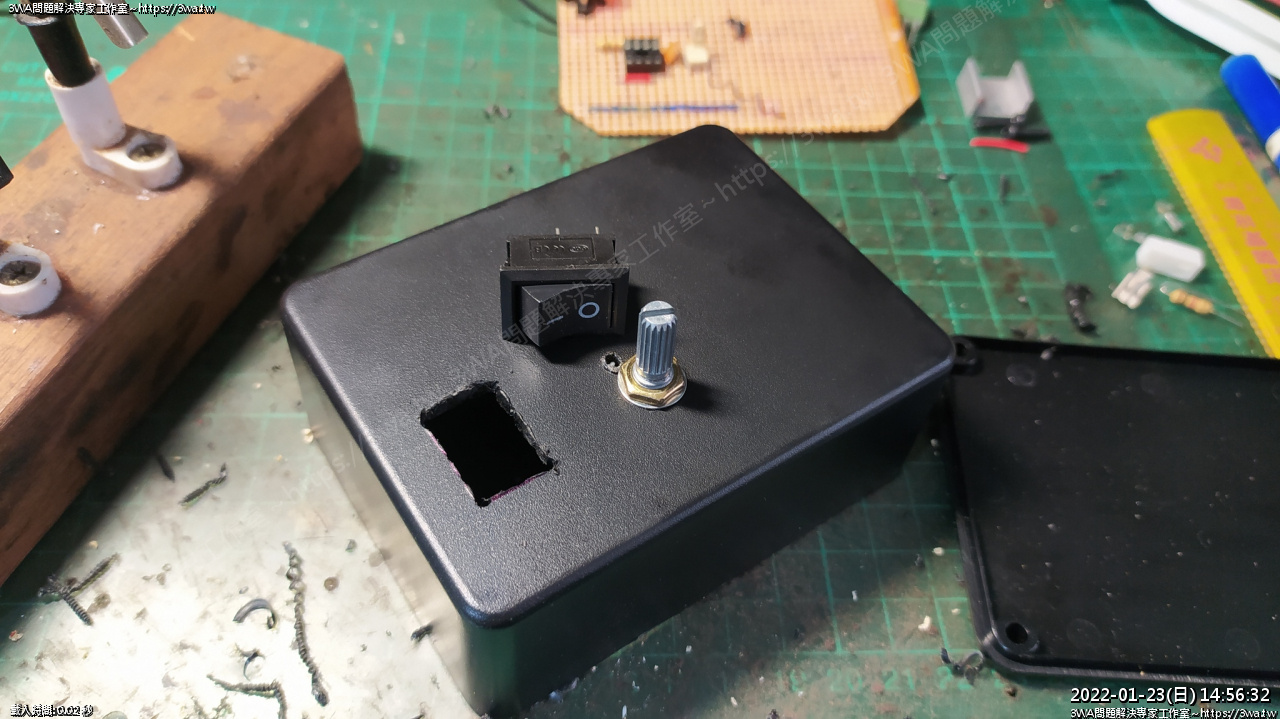

裝上了

電源線

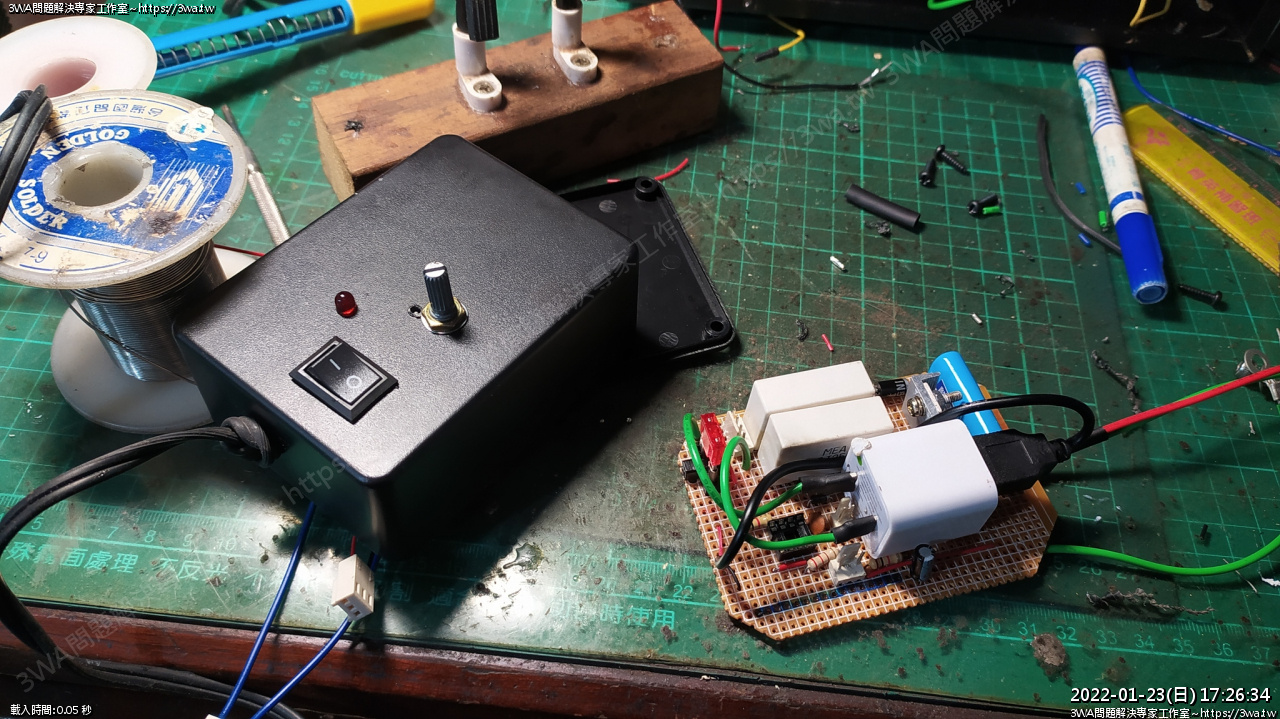

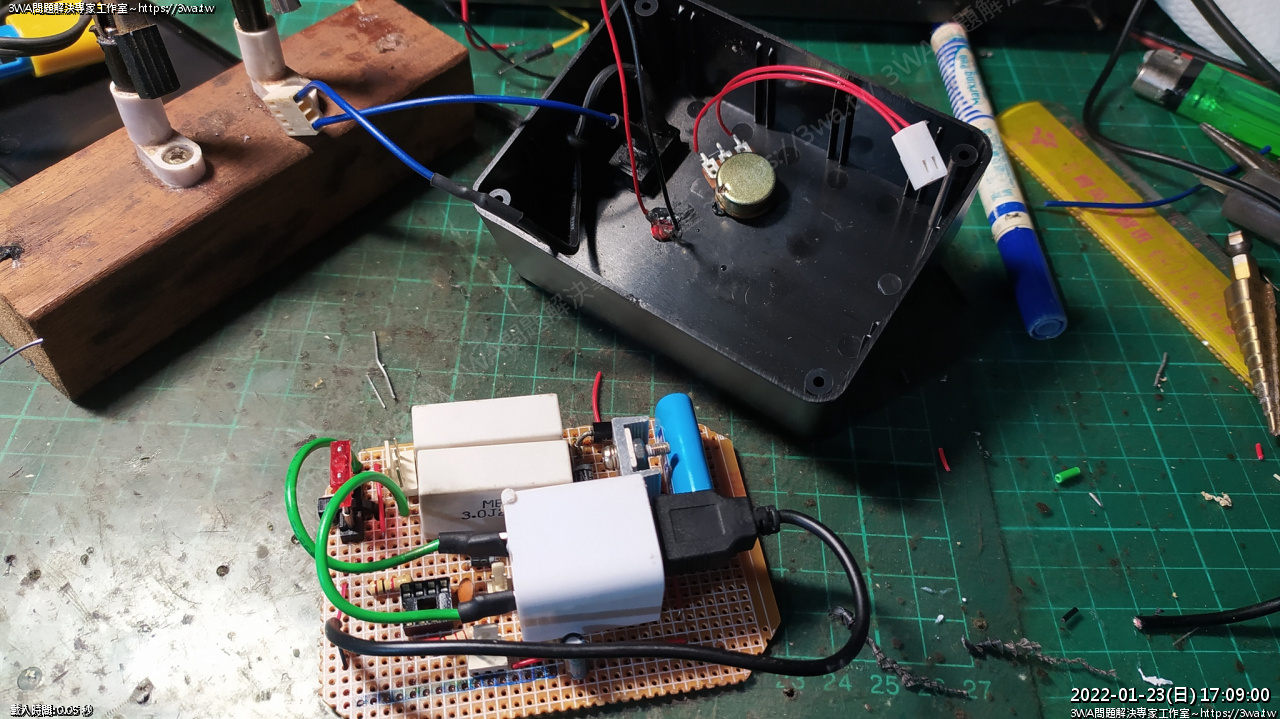

裝上豆腐頭，頭腐頭省一些電路 110V->5V

以後該來研究孫老師的電路...不過頭腐頭一顆才2、30元...
等 USB 廢線用完再來煩惱吧

作了一下午，然後不知道哪條線焊錯 debug 整個下午…囧

氣氣氣氣氣

晚上吃飽飯重作…

這次先把 555 的路電作完，過電看到 LED 跟 可變電阻能正常運作，再繼續接其他的

總算作好了...

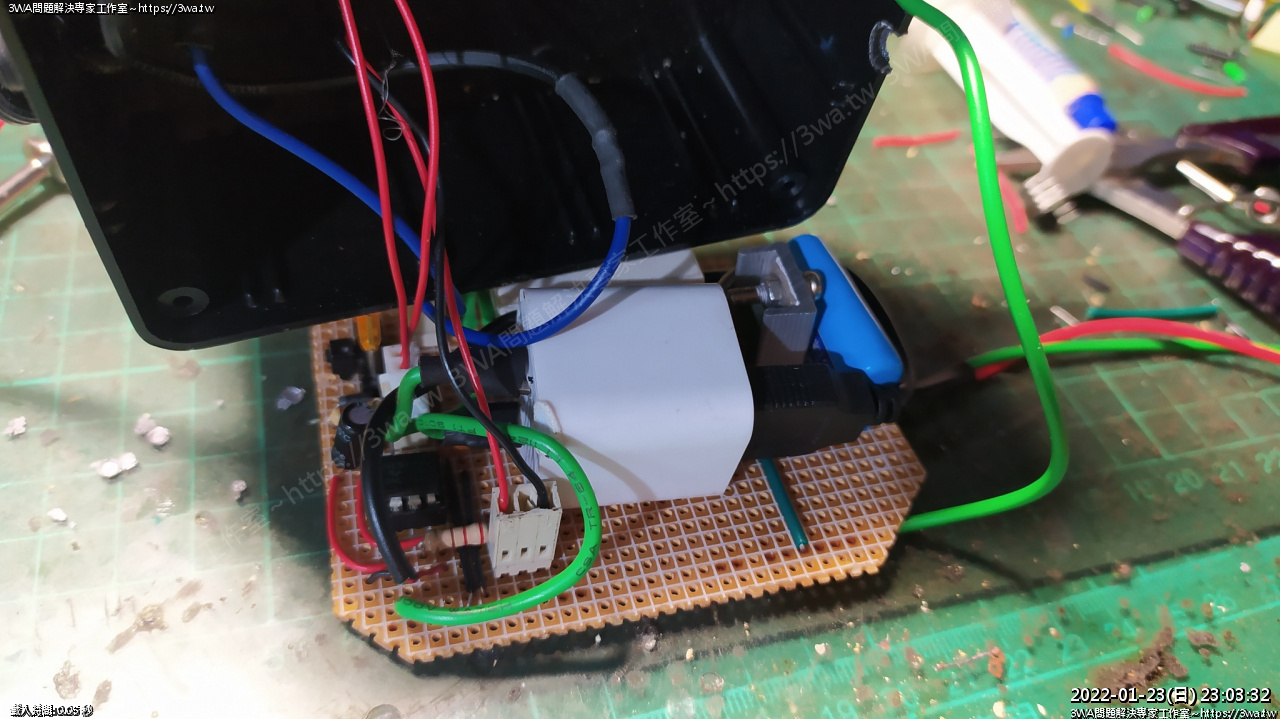

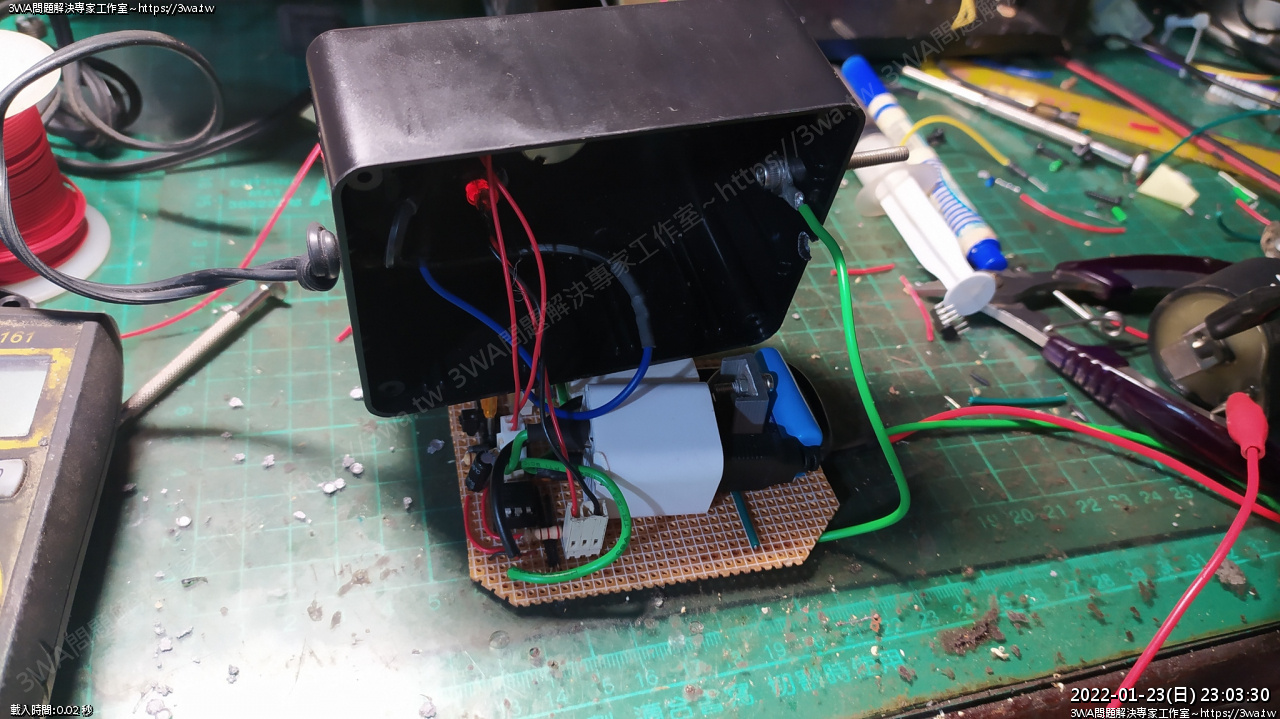

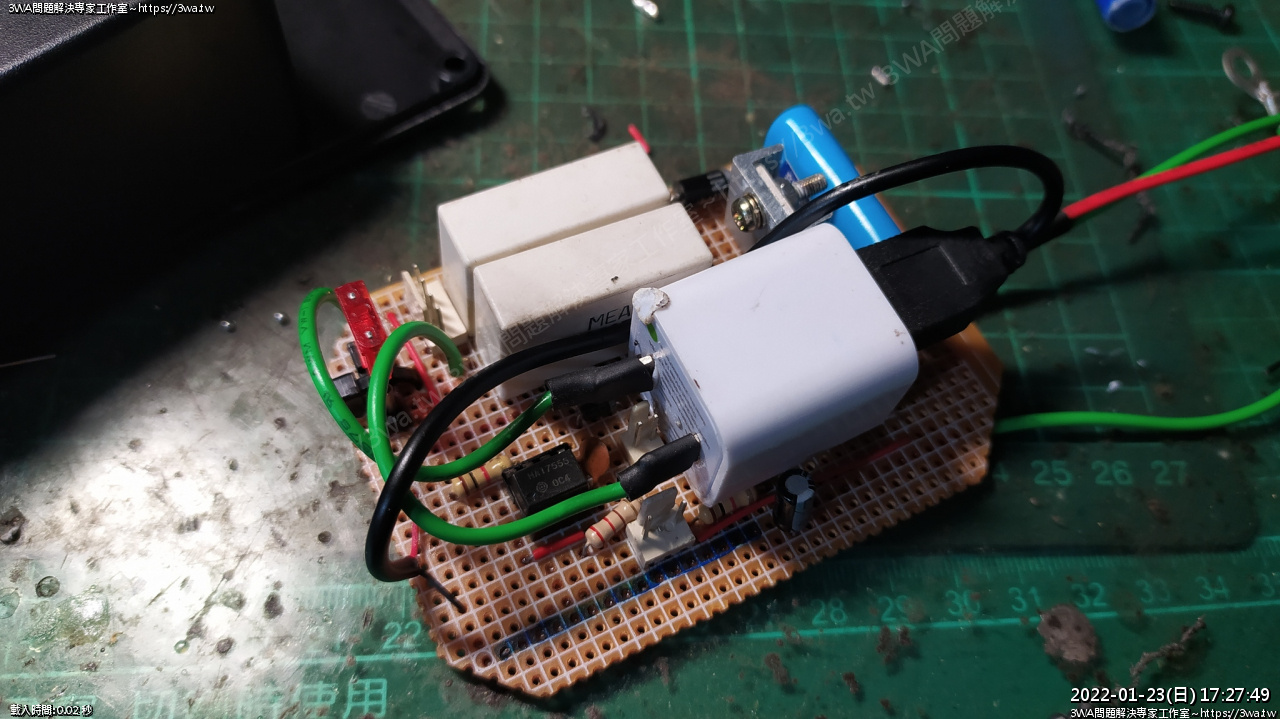

鎖上，有點擠，很勉強的擠進小小盒了...

 拿出以前覺得像掛掉的高壓線圈出來

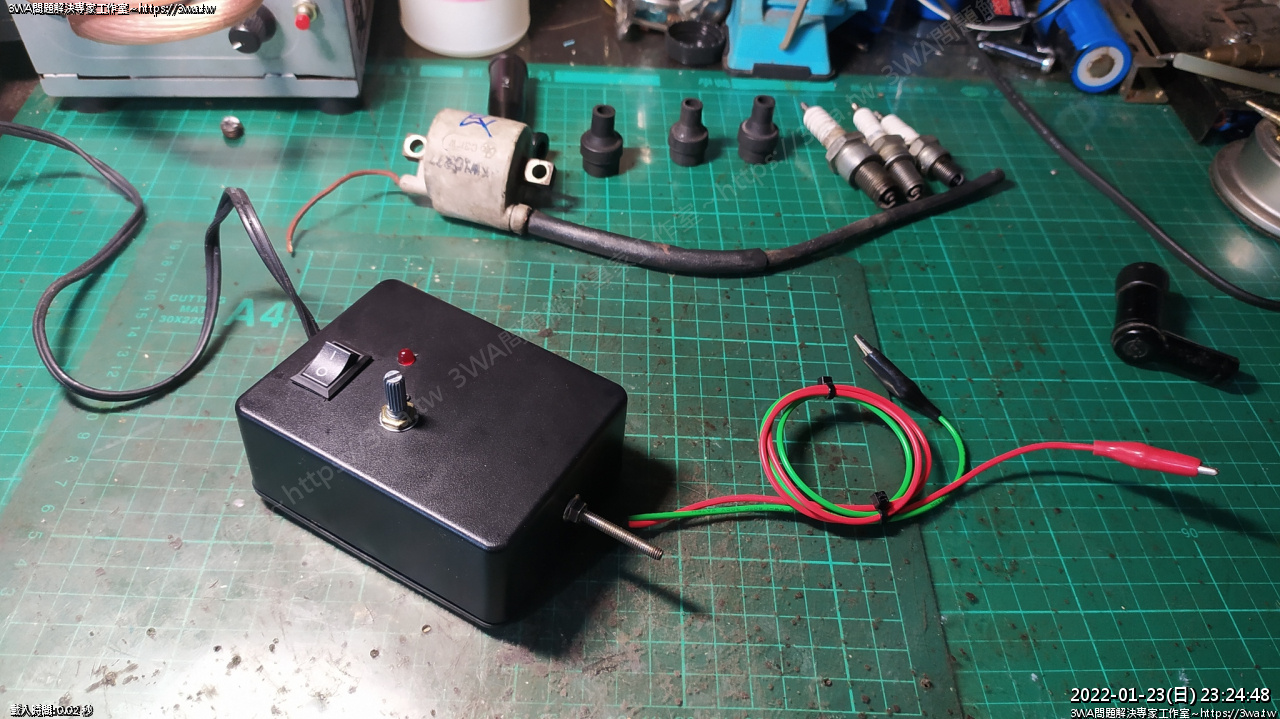

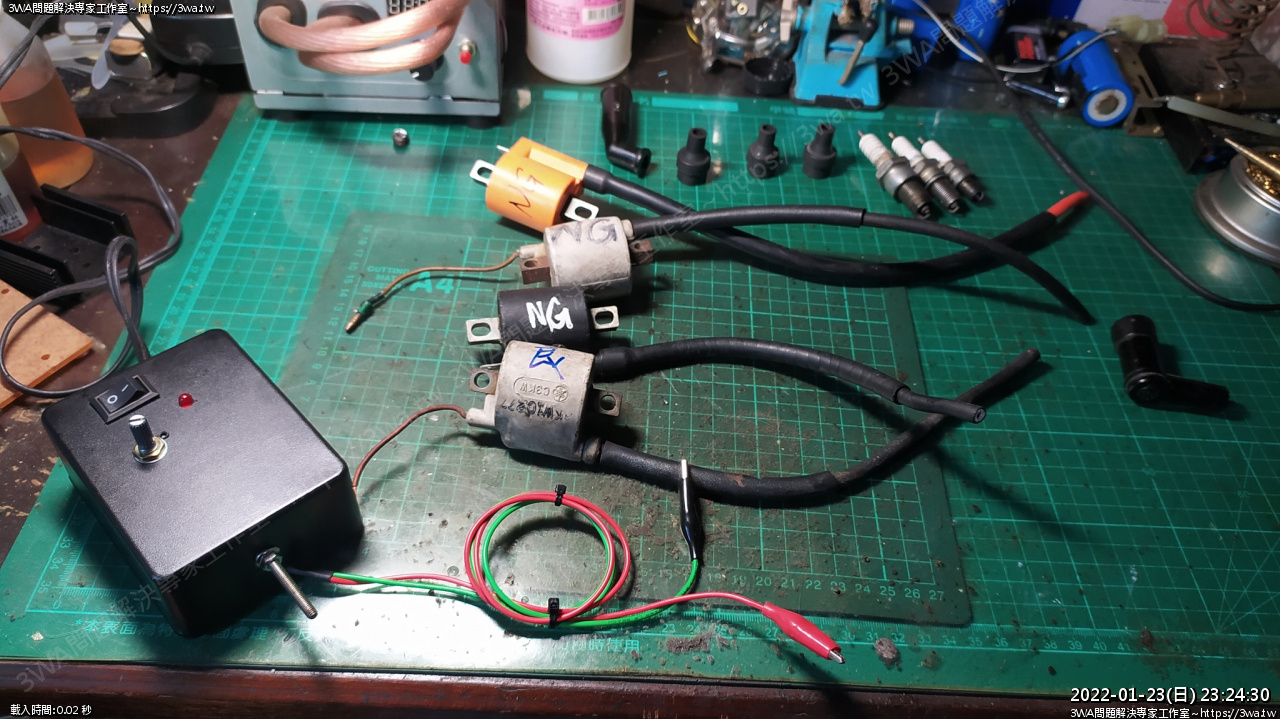

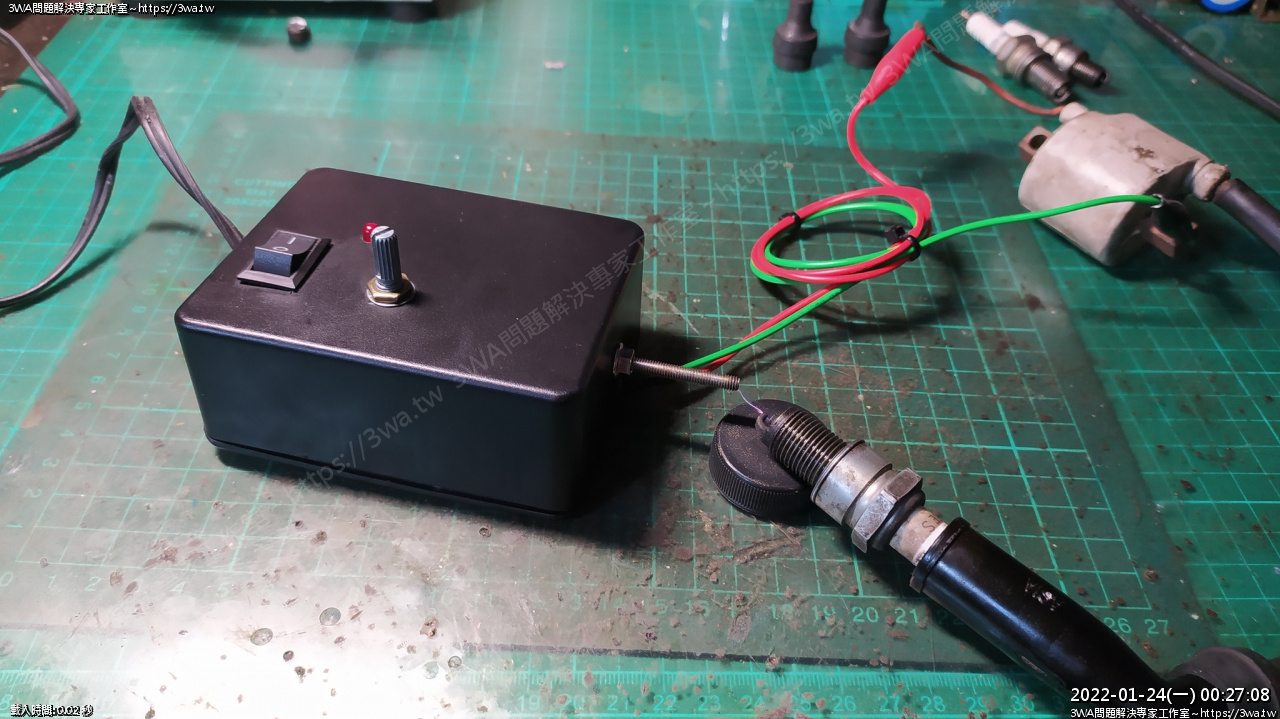

總算作好了~~~「火星塞、考耳測試機特工」

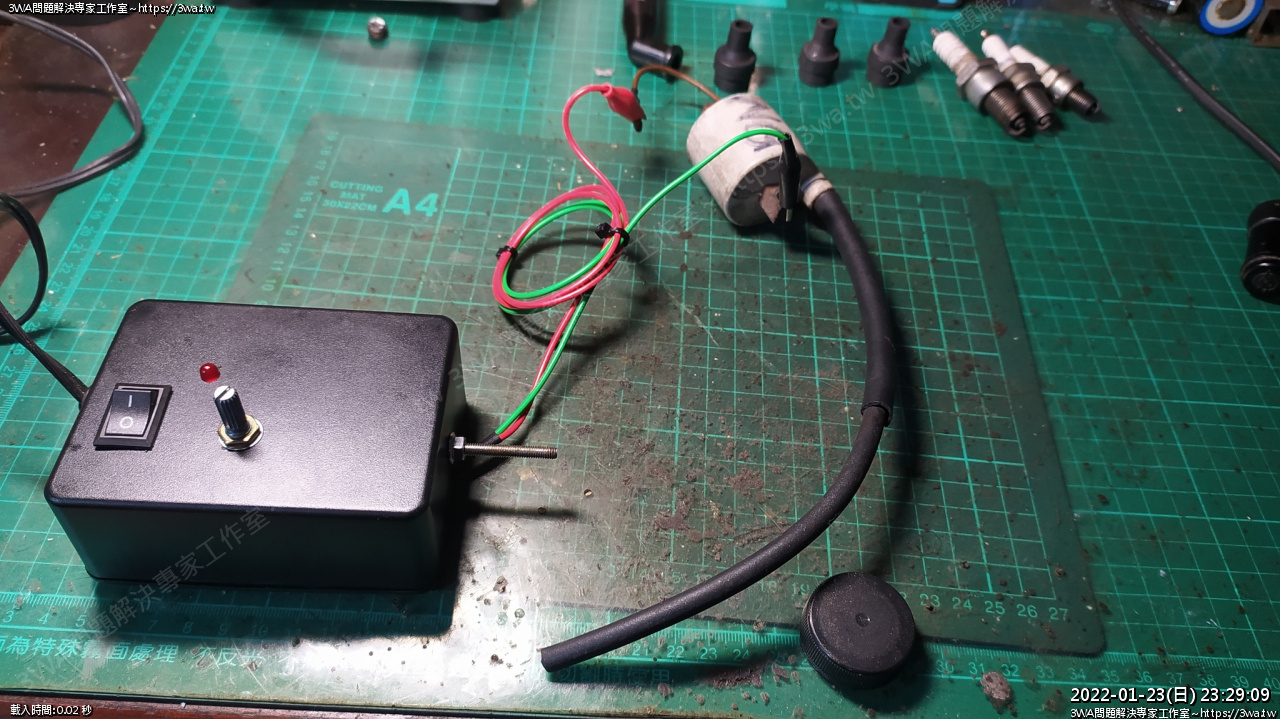

挑戰者1號，正常良品的 FZR 點火線圈

然後第二組，覺得點火弱弱的，拆下來換其他組

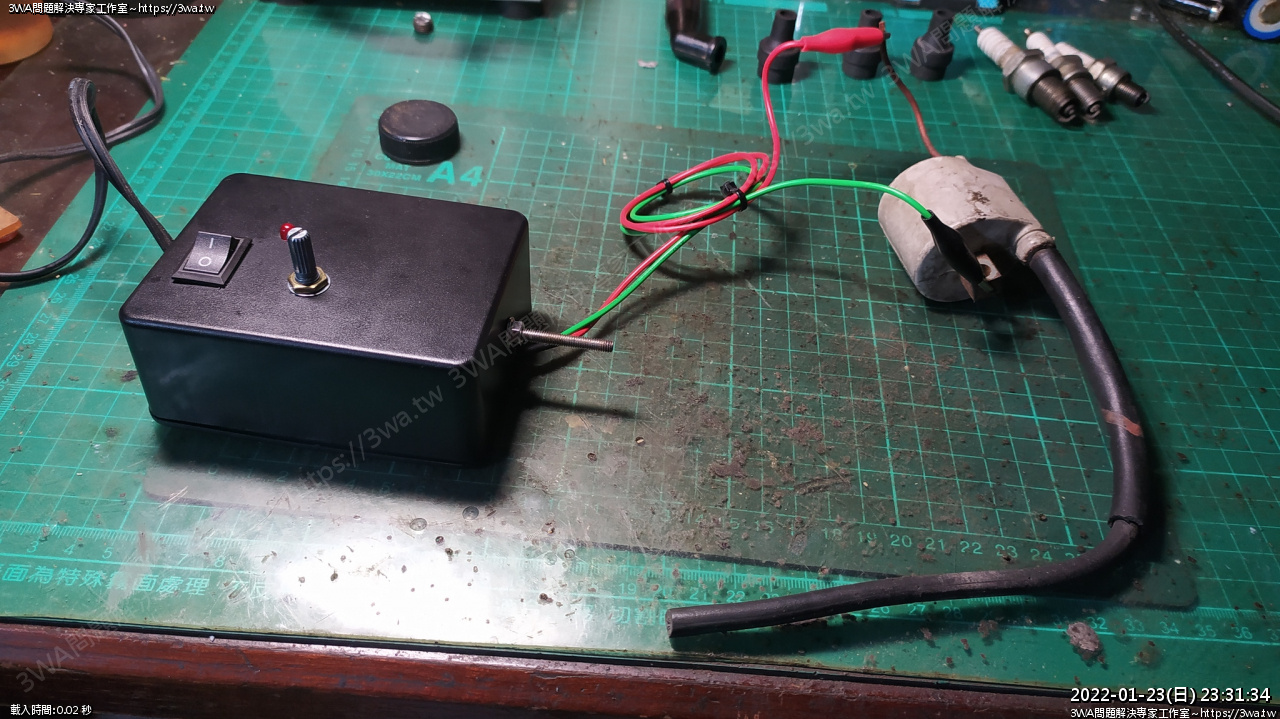

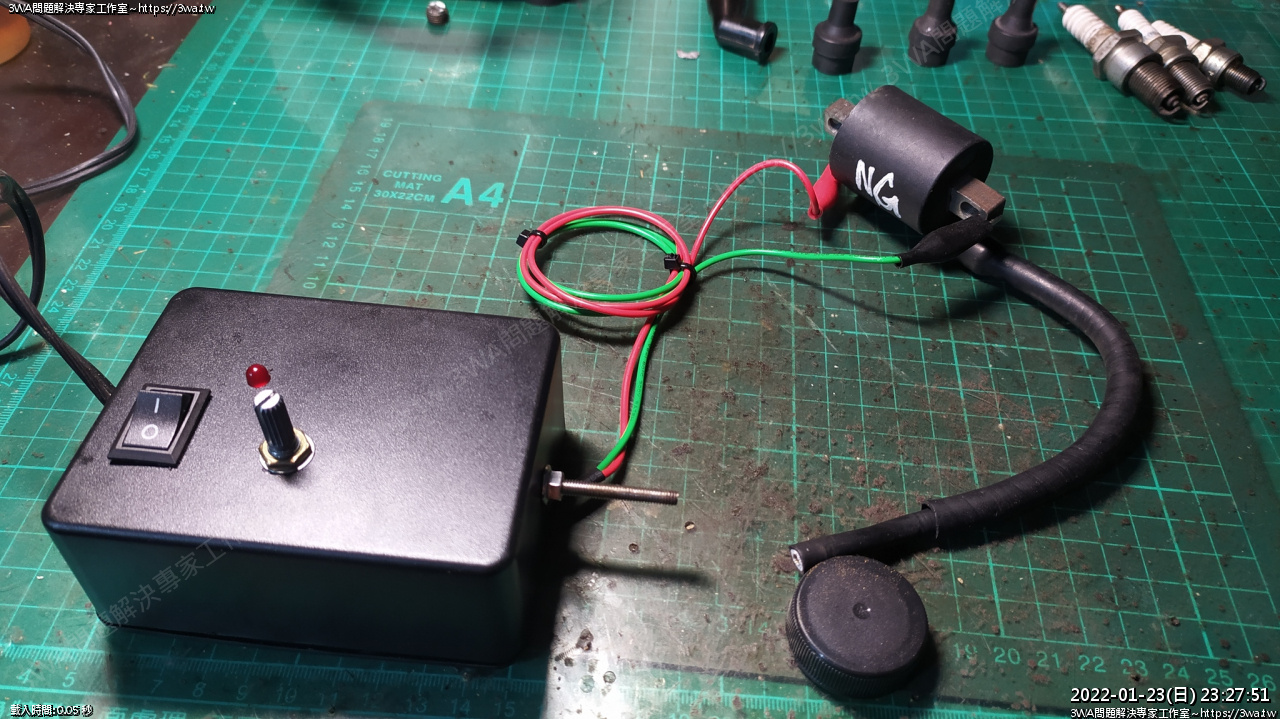

第二組是 NG 的點火線圈，壞的不嚴重，但騎車時多少感覺得出來

拆下來用特工測就很明顯了，點火的距離超短...

第三組 NG 的是 FZR 高壓線圈，原本這組是好的...

今天在測單電容時，爆了一下整組燒掉...Orz

完全不跳火，故障了

這組高壓線圈全新的用沒幾天就燒掉了，氣死...

最後再看一下 FZR 的高壓線圈，品質真不錯:)

正常點火的距離，裝上火星塞蓋跟火星塞距離也能這麼兇猛才是良品

 裝上火星塞蓋、火星塞後，火焰長度依然兇猛才是良品

以後又多了一個特工了^~^ 真是開心

心得小結：

１、另外拿一條線夾在綠線跟火星塞的彈簧環，就不用刻意去搭鐵才能跳火，這時就能測火星塞接頭點火的狀況。

2、有空要再研究看看Nodemcu 有沒有辦法作屏避隔離，避免近距離點火時當機~

3、作這個電路被電到通體舒暢...

4、電路很簡單，喜歡 DIY 機車的同學一定要練習看看^_^~

5、FZR 的高壓線圈品質滿不錯的...以後遇到有便宜就收回來！！！

6、這組高壓線圈、火星塞點火的測試機，輸入端由於是直接用 AC110 交流電，市電只有 60HZ，所以電容充電的速度最高就這樣，高轉以後來不及填充電容的電是正常的^^"，如果要改善，就要改用電晶體、線圈作個高頻交流電。
