標題： NSR150 碼表溫度計、油表電阻
網址：http://59.126.75.42/blog/blog.php?id=1938
內容：


 之前NSR碼表裡面有個小小油油的點，每次騎車就覺得看得很討厭

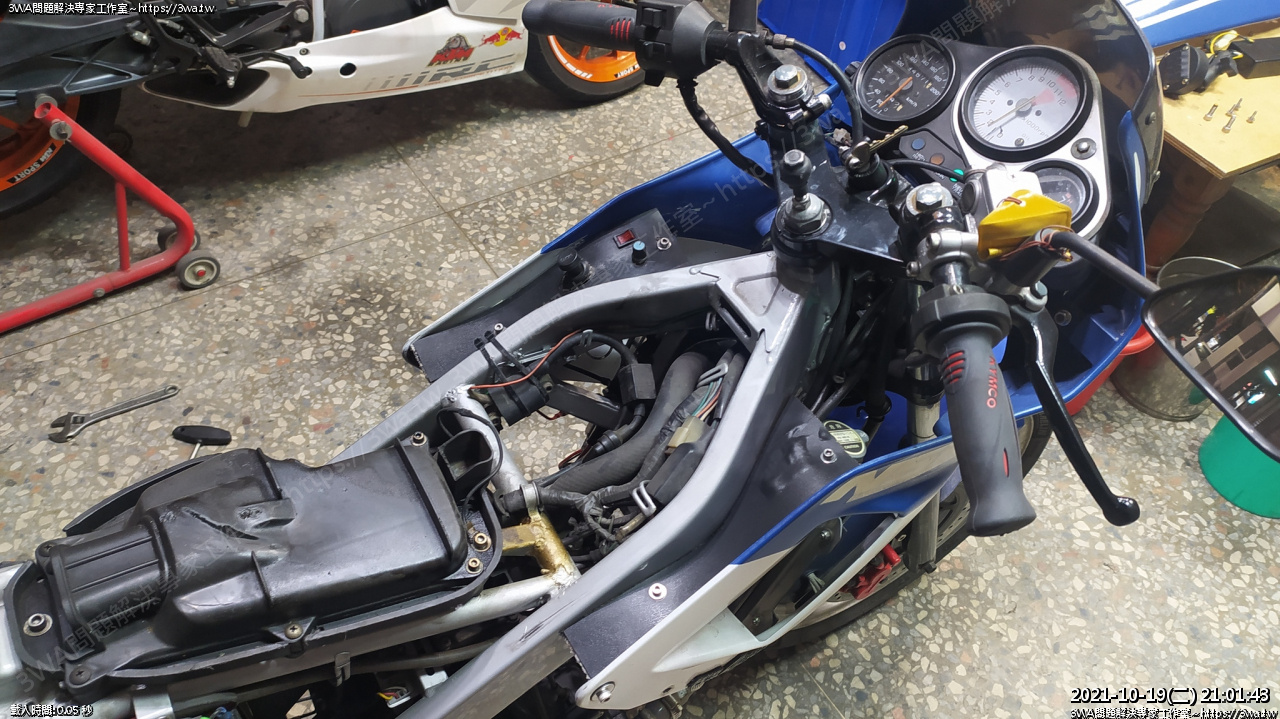

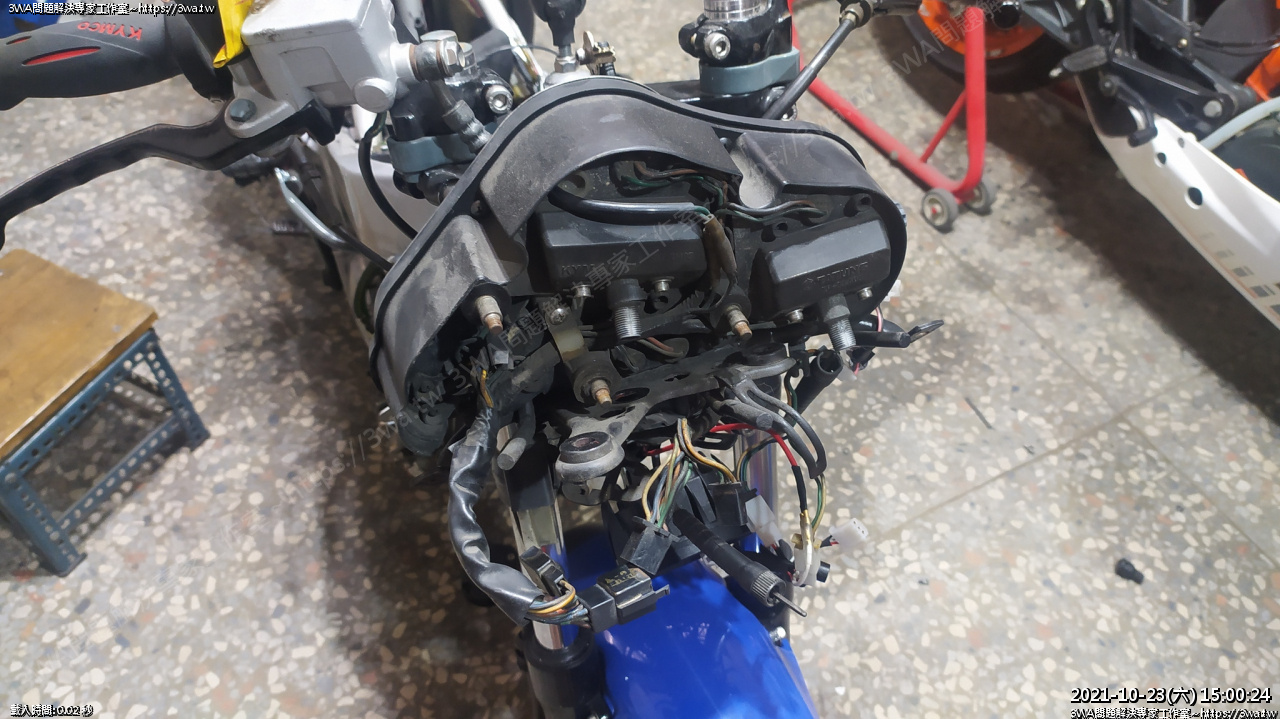

 這週末有空拆碼表檢查，頭罩拆下，背板三顆 10mm 螺帽

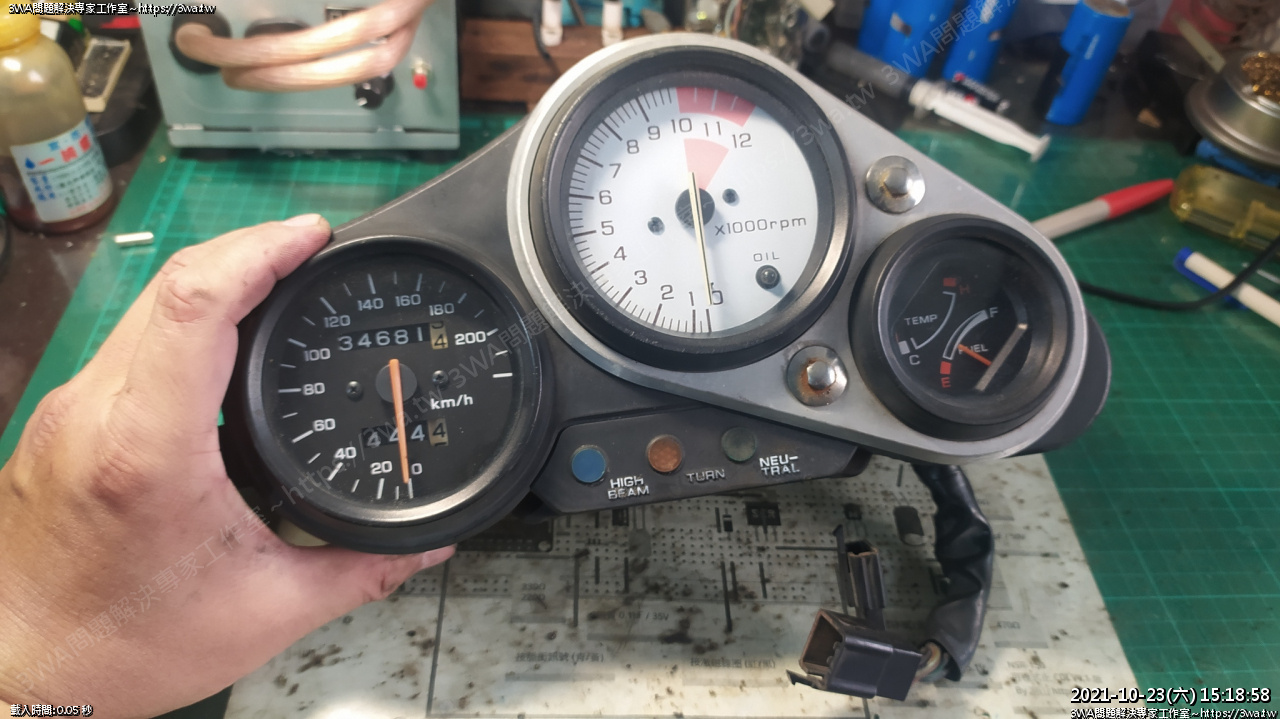

 取下碼表

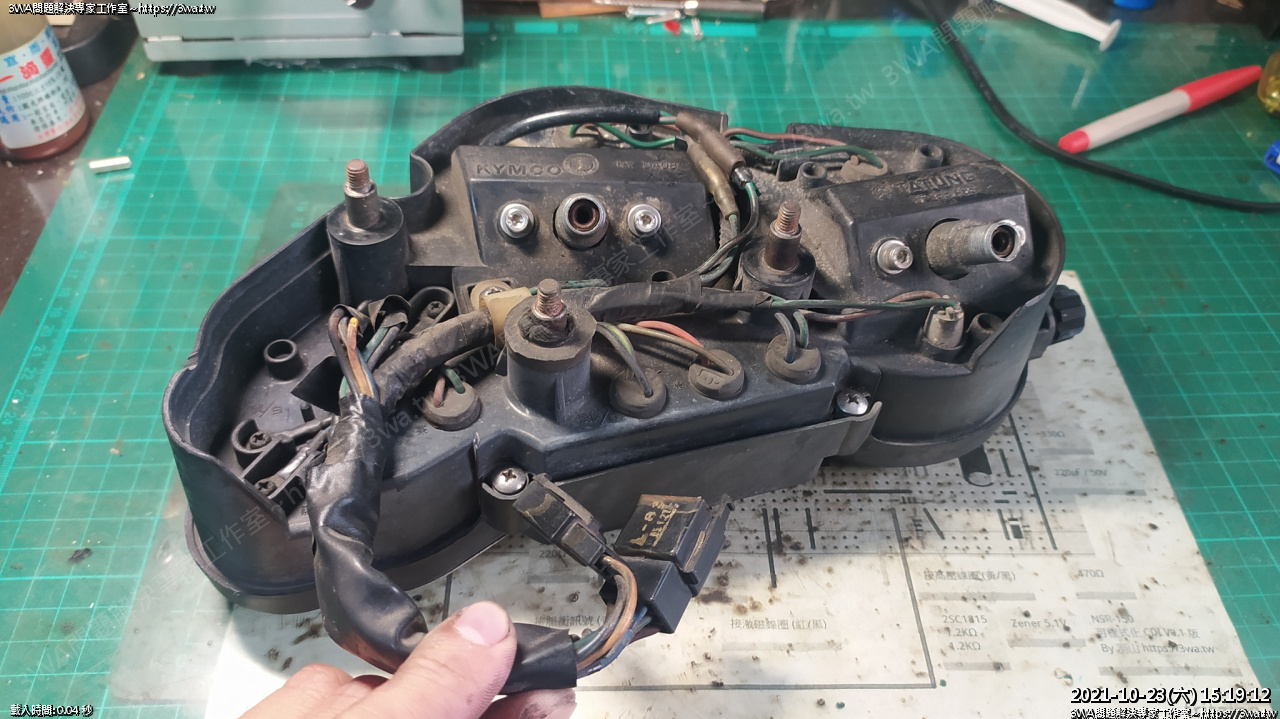

 背面

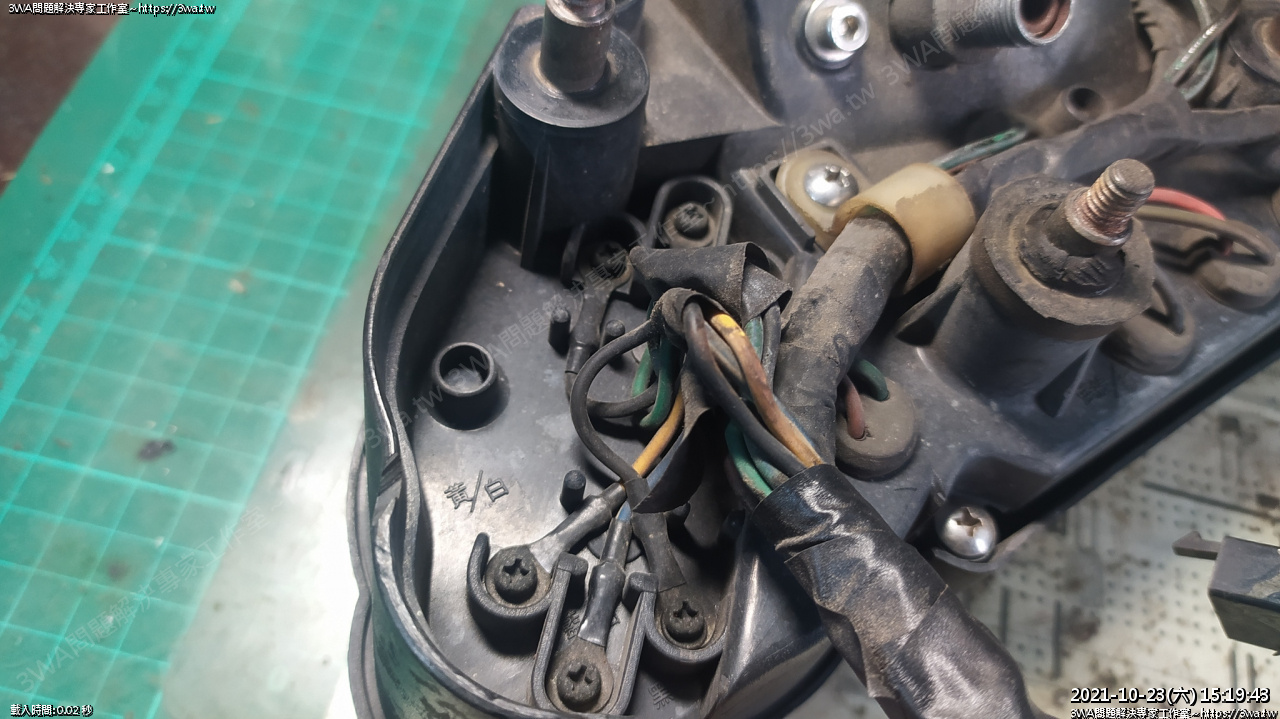

 需要整理的線組跟接點

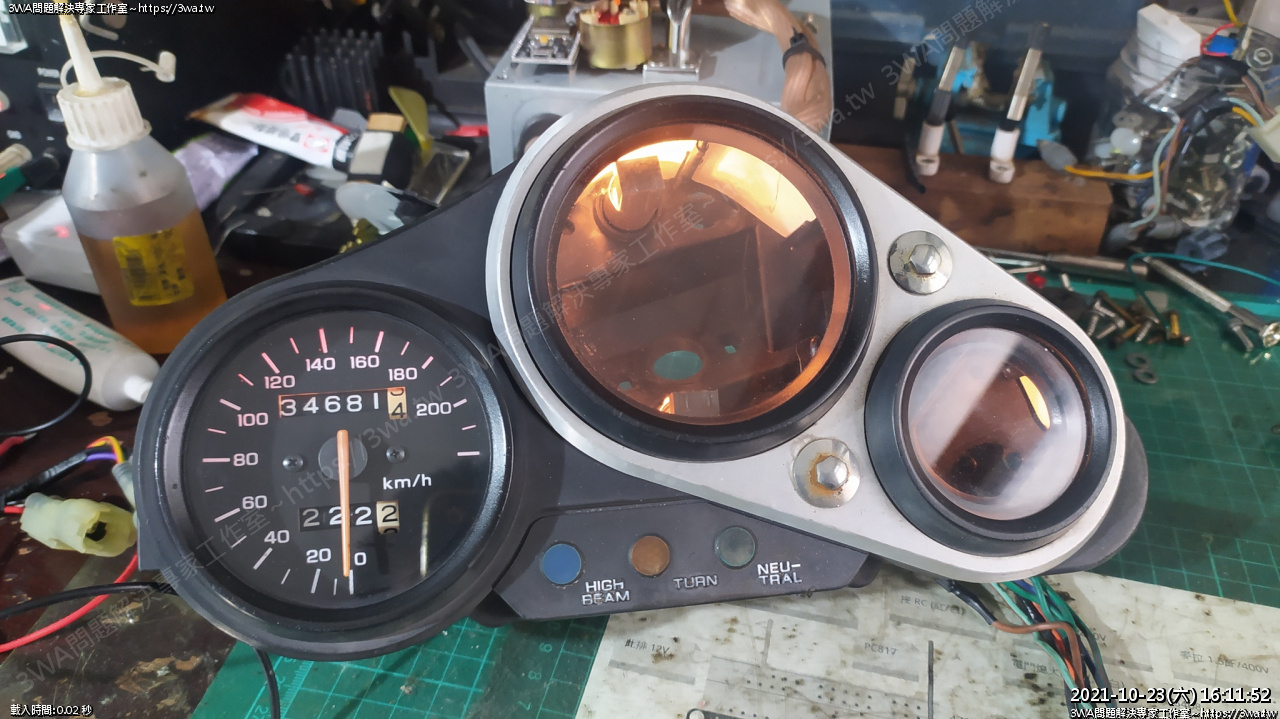

 拆下轉速表，旁邊的電路是機油燈

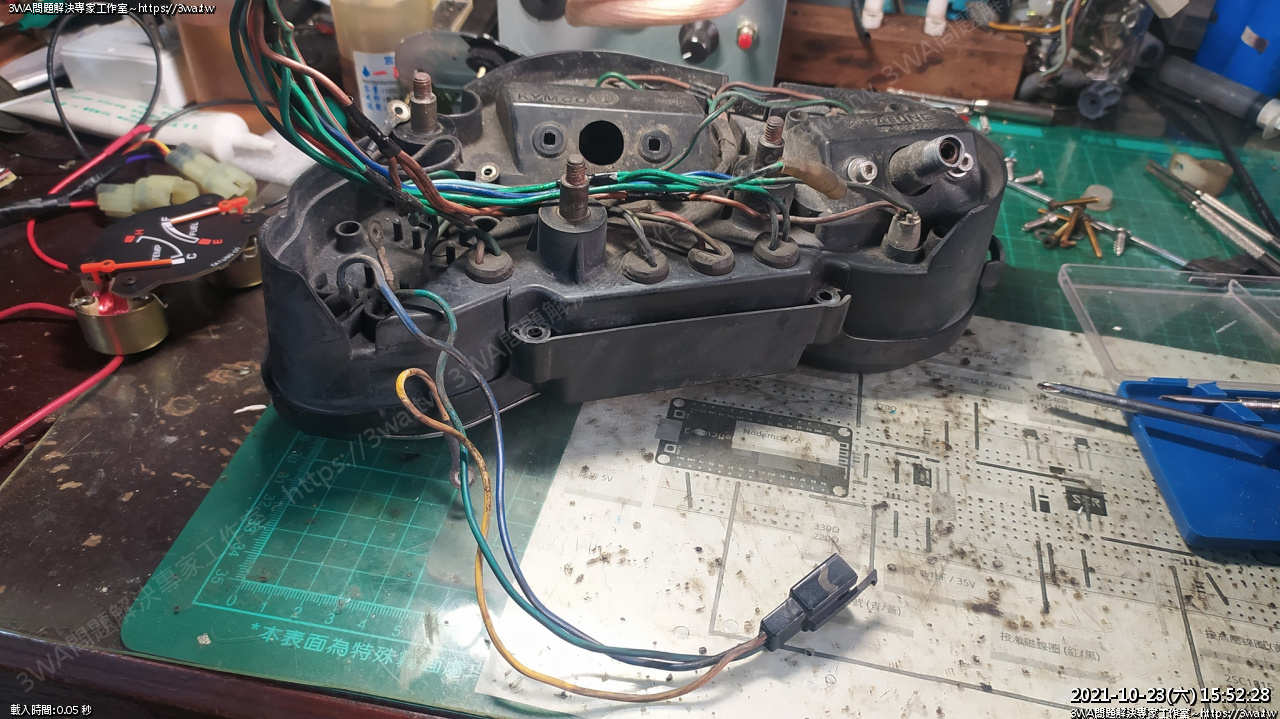

 線組拆開，灰塵清一清

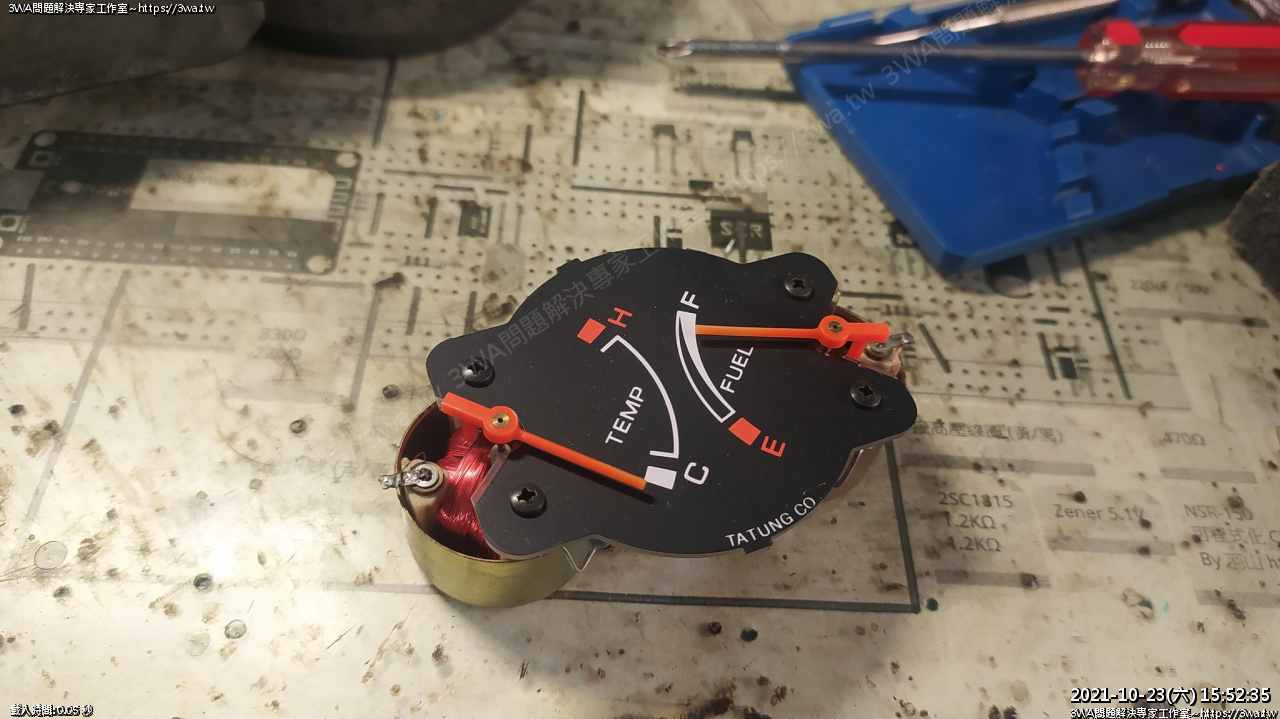

 溫度計、油量計

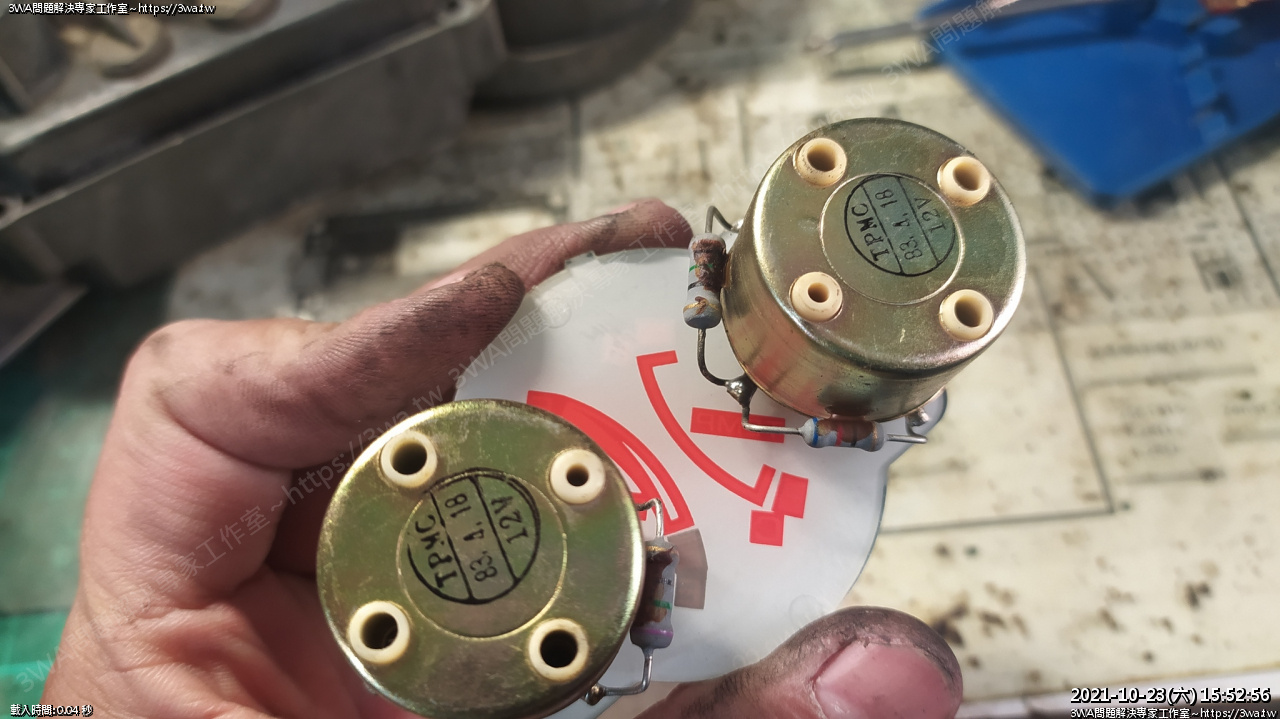

 翻面的電阻





 另一個方向





 拆開就順便紀錄一下

溫度計的電阻

紫綠黑金 75Ω 1W ±5%

藍紅黑金 62Ω 1W ±5%



油表電阻

紫綠黑金 75Ω 1W ±5%





 擦乾淨了^_^
