標題: 自製18650充電器TP4056
網址:http://59.126.75.42/blog/blog.php?id=1906
內容:


 今天去電子街,看到18650的電池盒,一個20元,剛好手邊又有保護板
就買回來製作18650電池充電器





 一個電池要對一個保護板

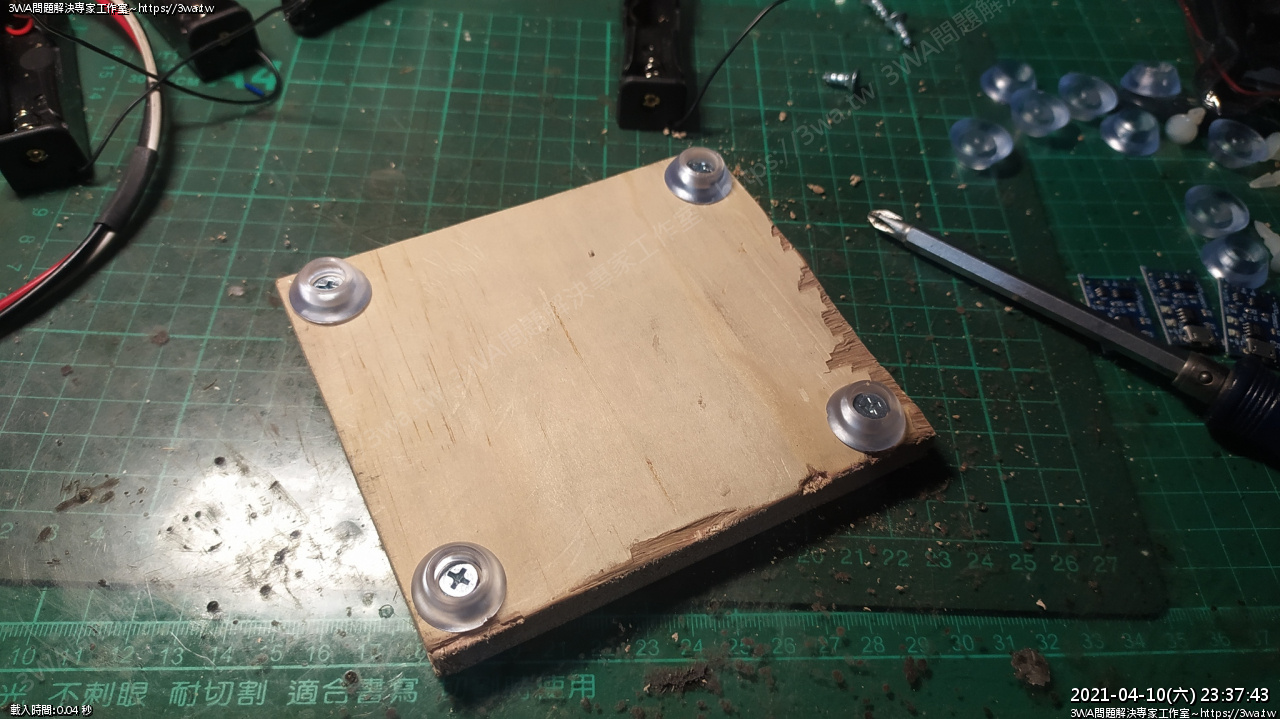

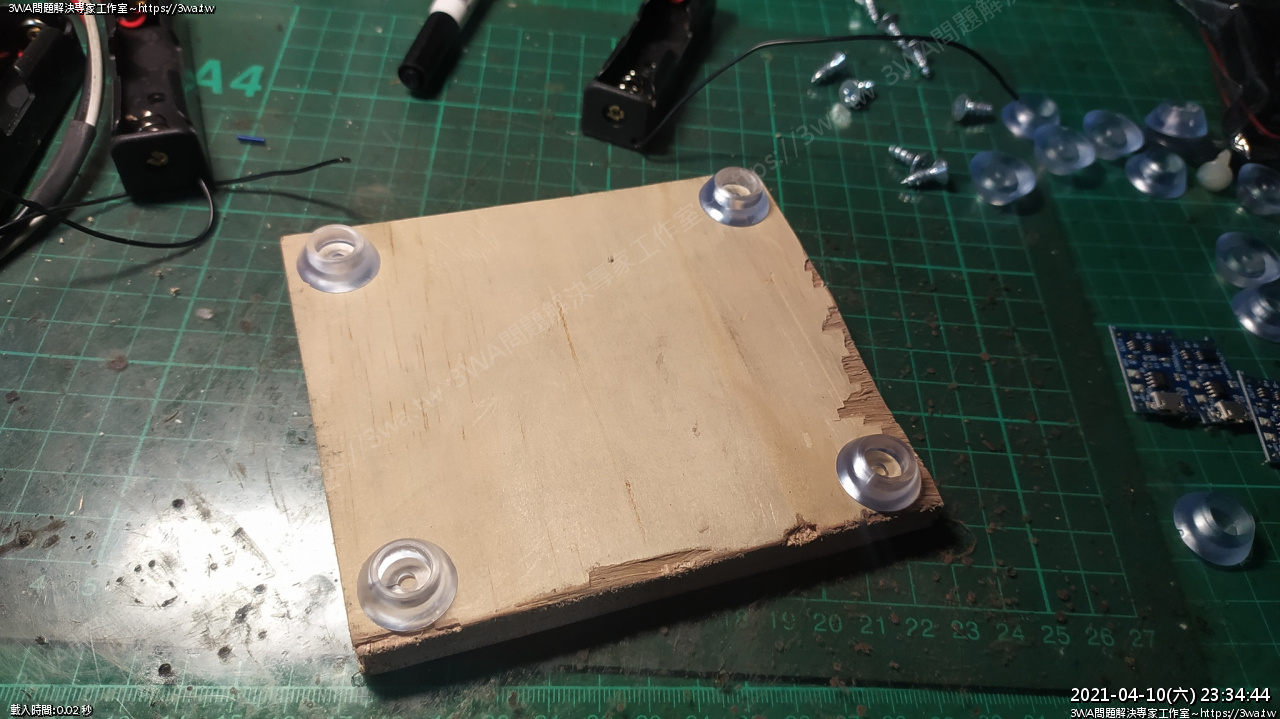

 切了一塊合適大小的木板,底下墊腳墊





 鑽孔,鑽上螺絲

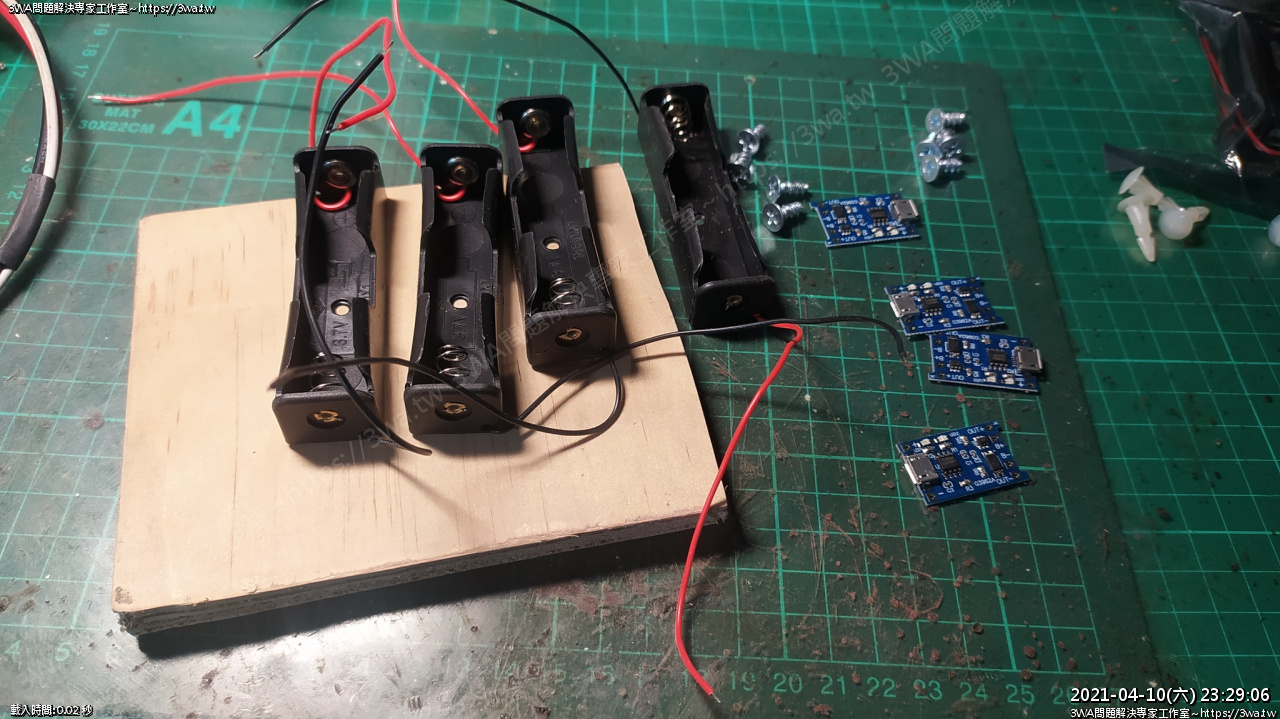

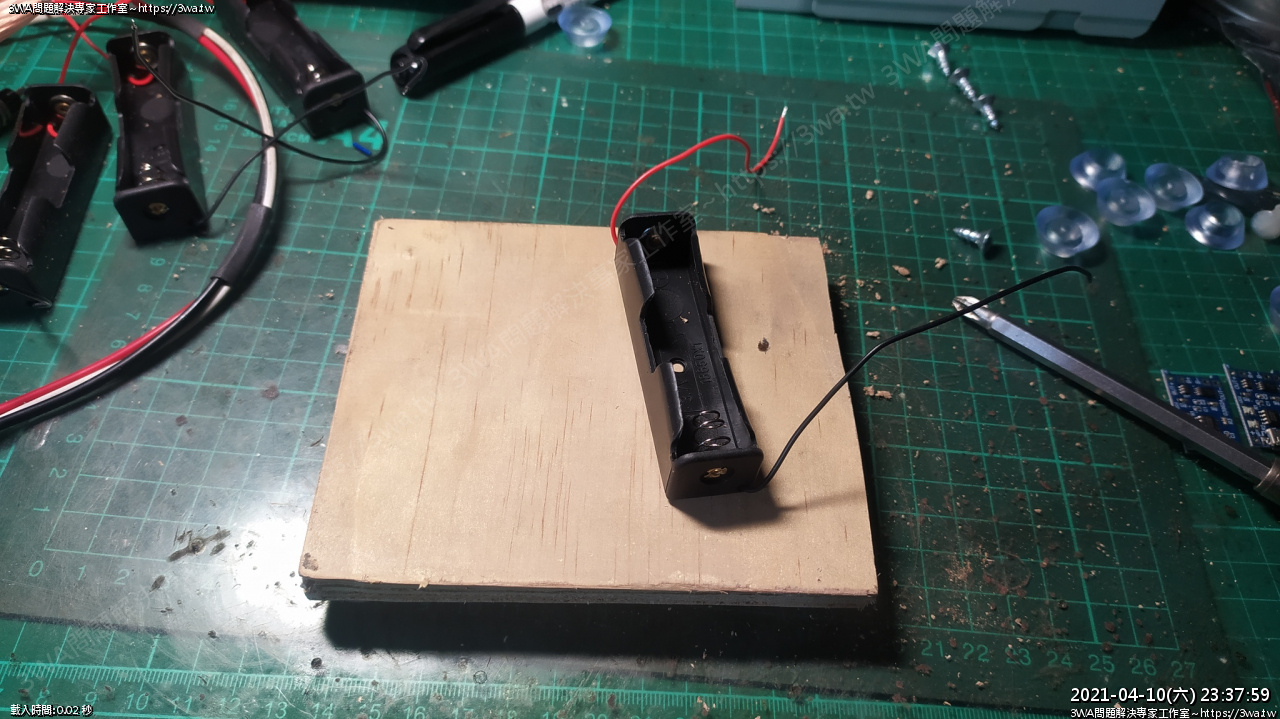

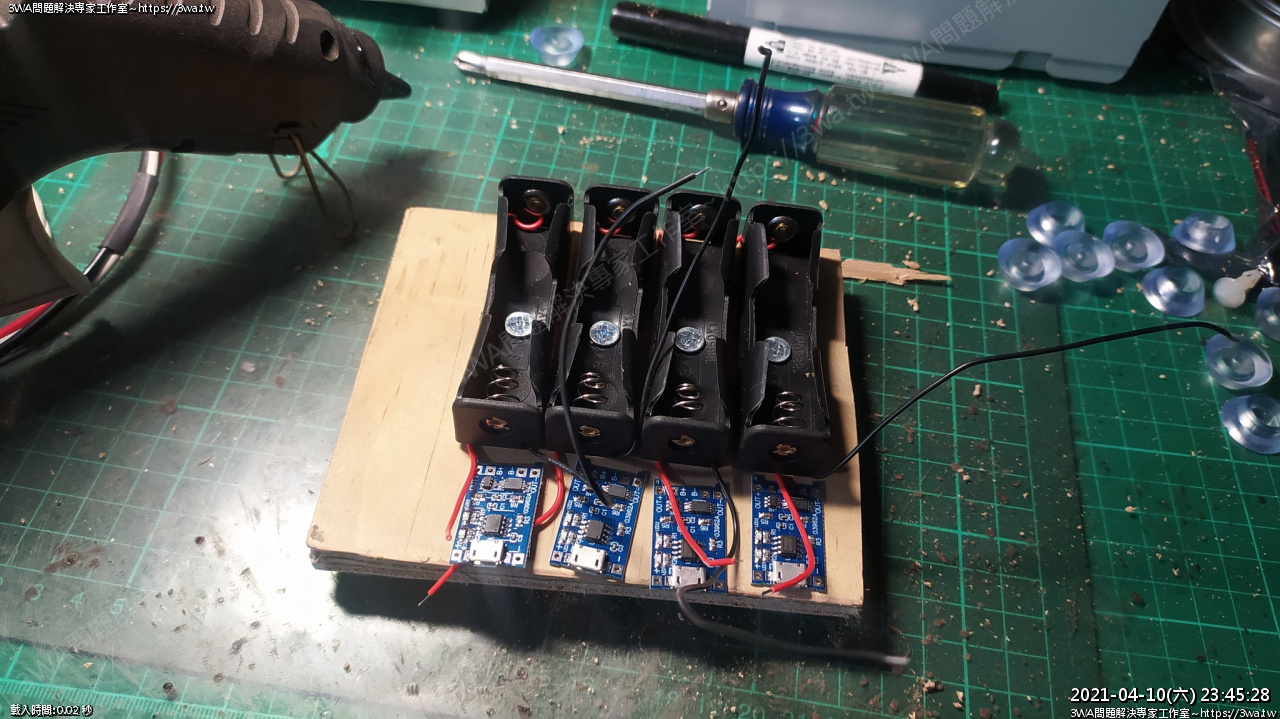

 然後電池盒,電池盒中間有孔,可以定位在木板上

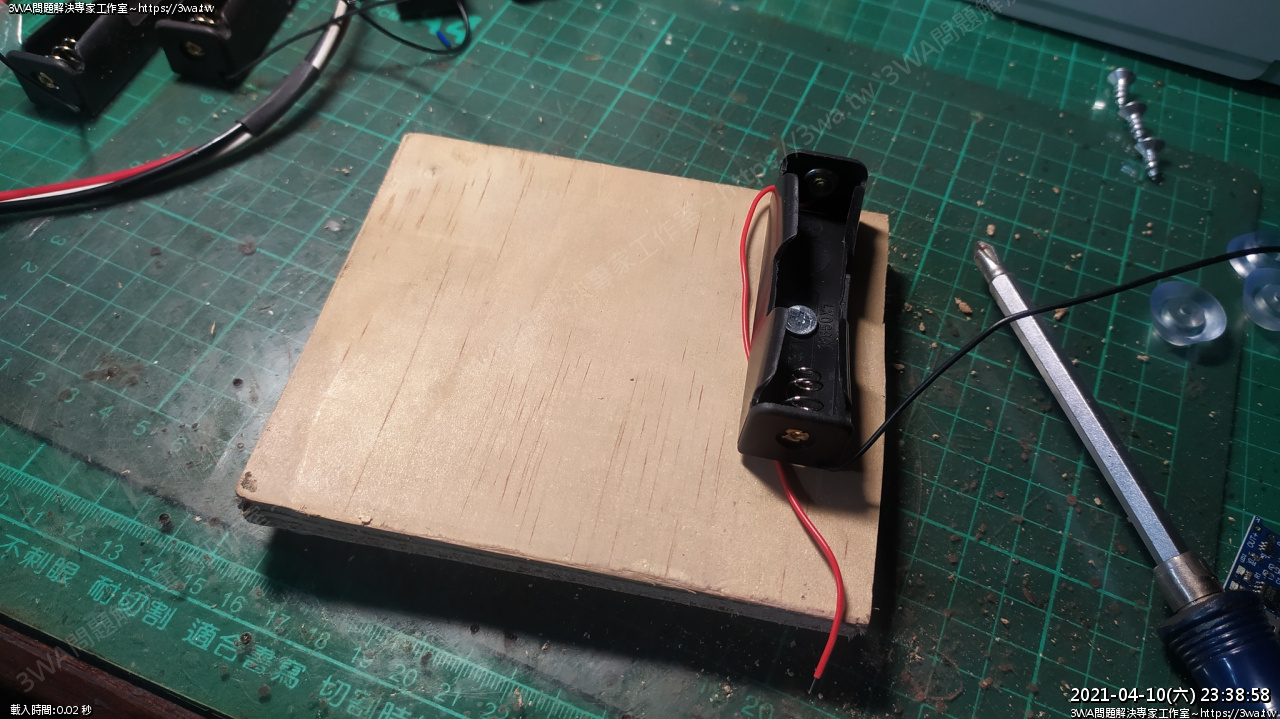

 鎖上螺絲

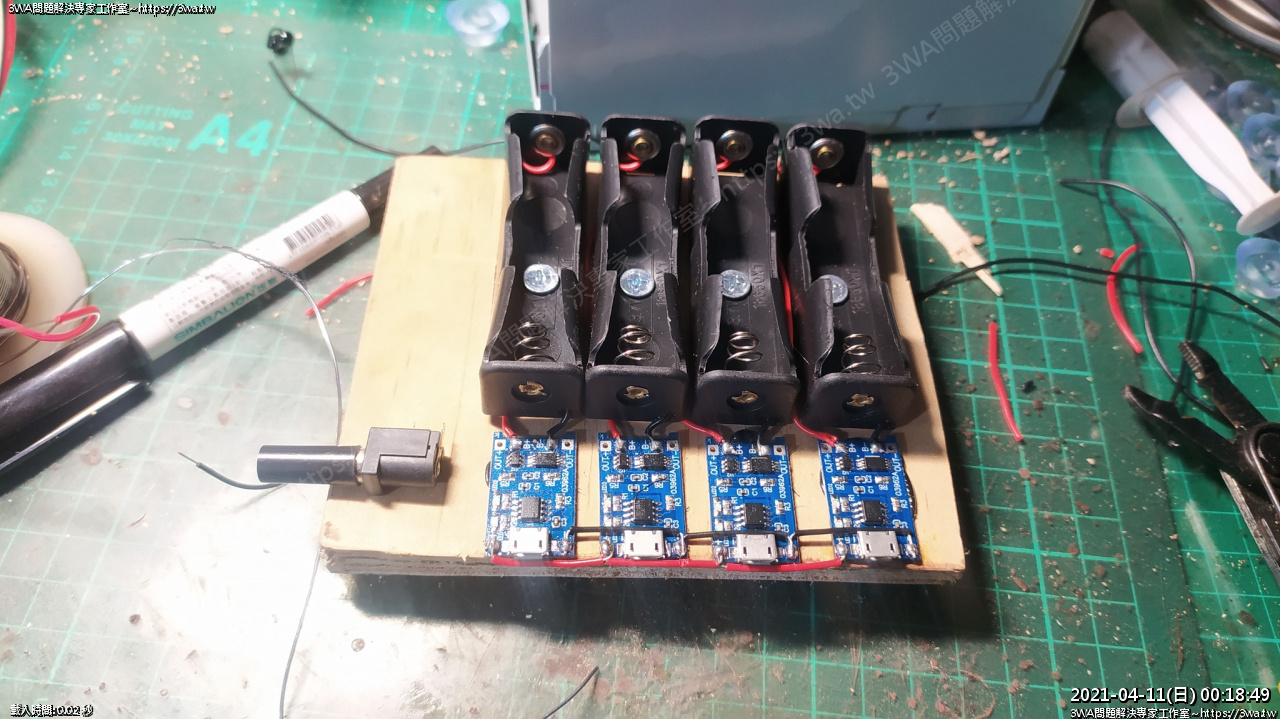

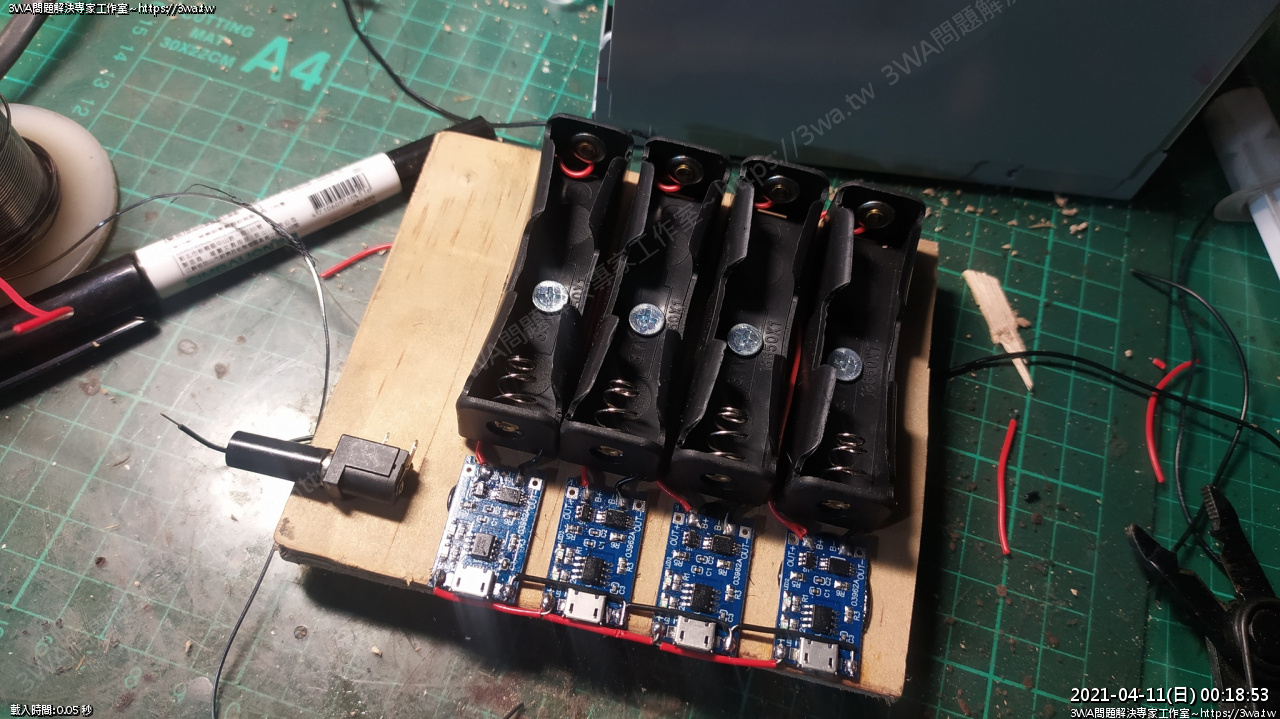

 四組充電器

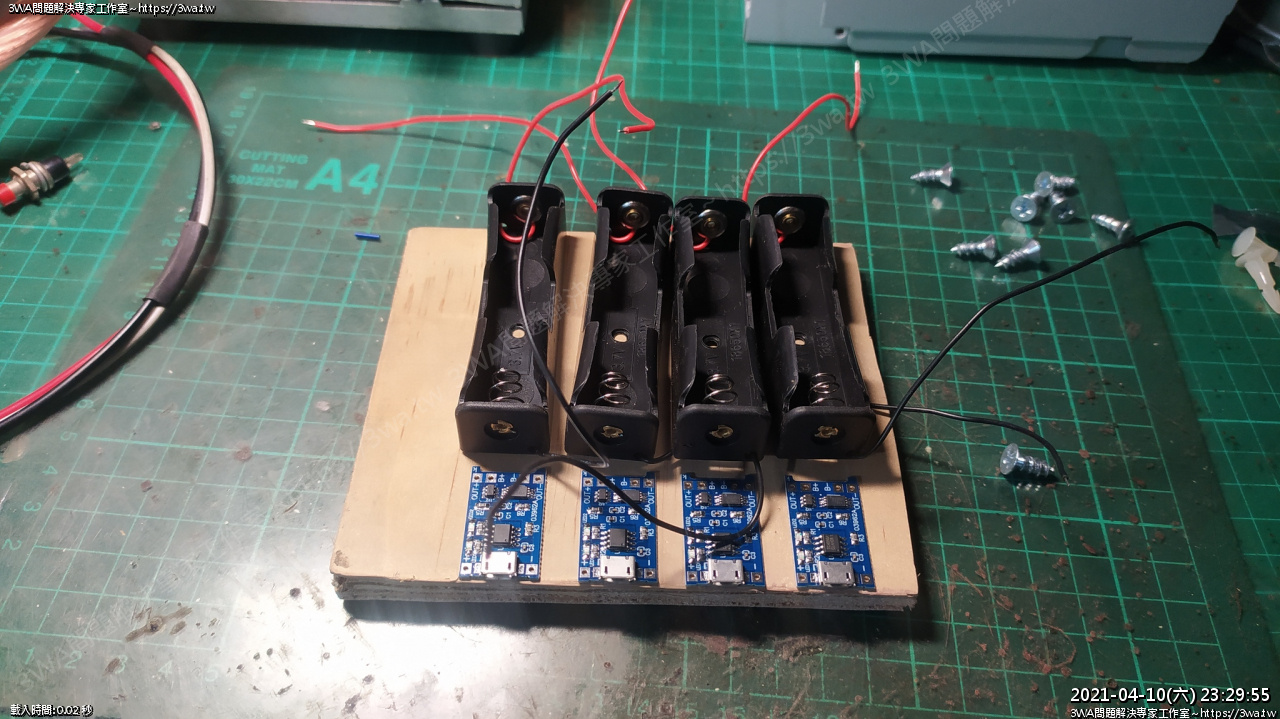

 接線,充電時,電池要接中間那組 B+ B-
然後 In、Gnd 要用 DC
充電保護板是:TP4056

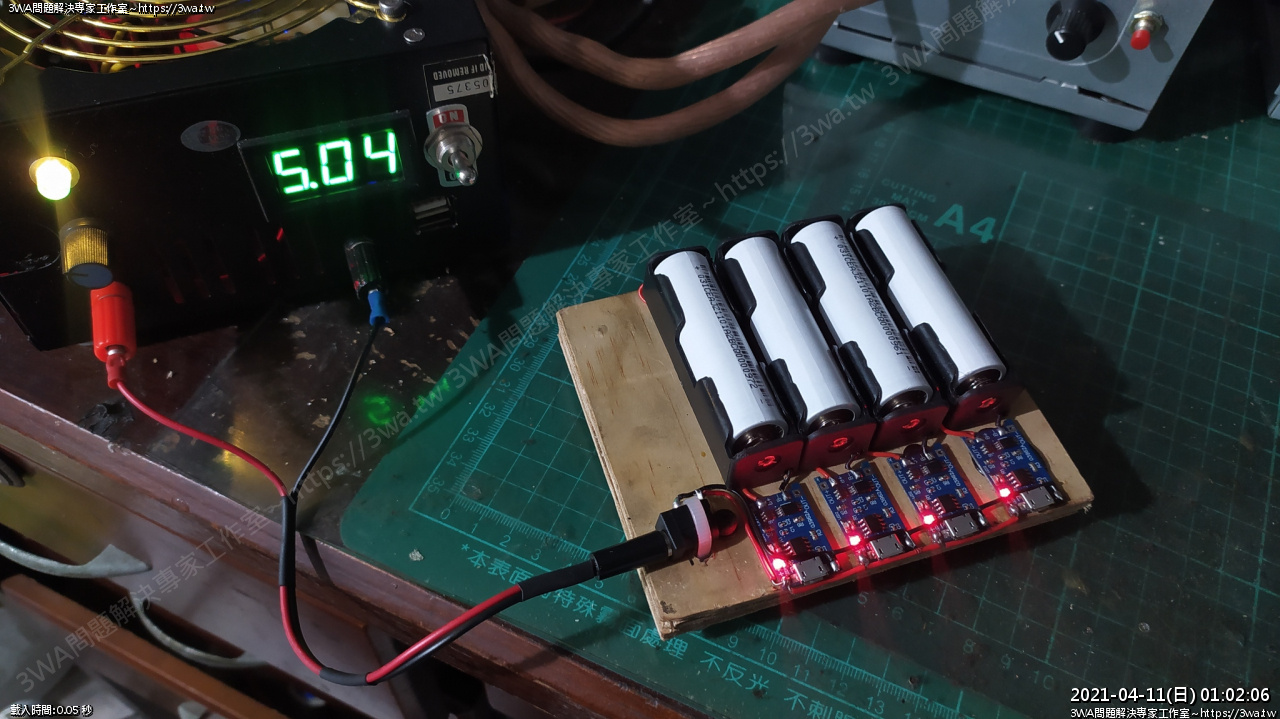

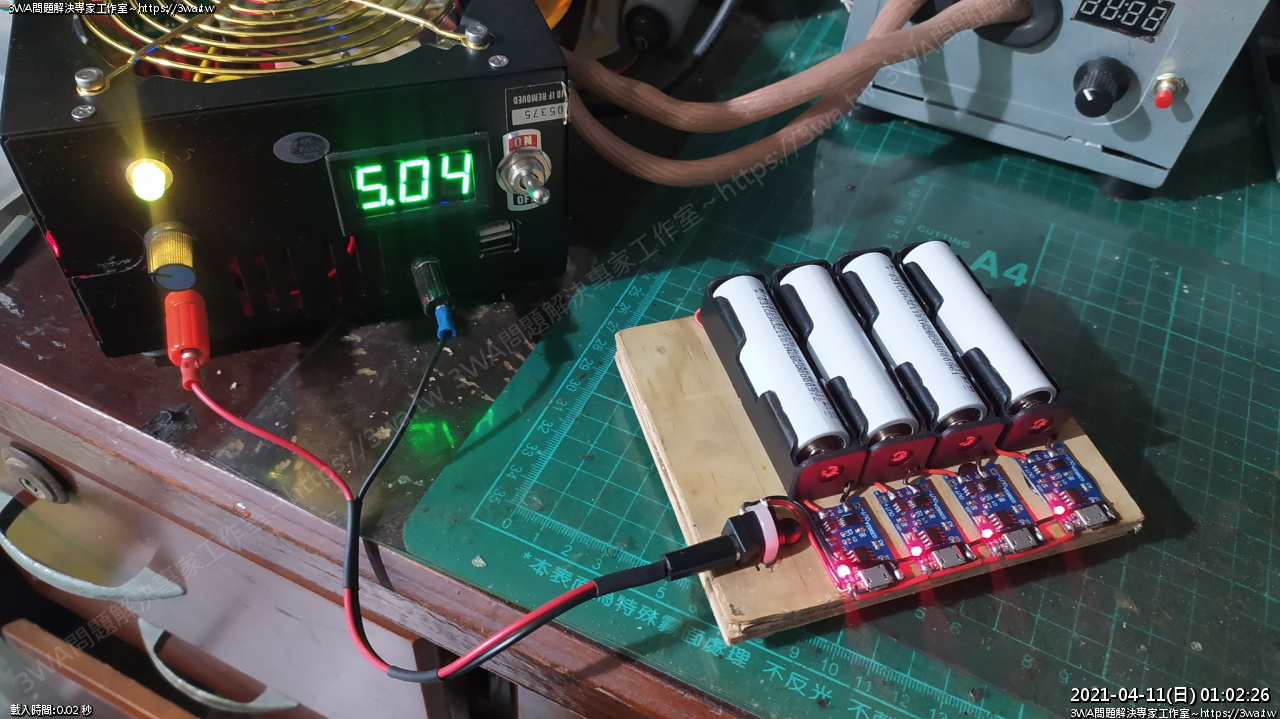

充電時,亮紅燈,充滿後亮綠燈
建議的 Input DC 是 4~8V,最好是用 5V 即可



裝一個快速插頭





作一條快速插頭線,應該再接一個 Buck 確保輸出電壓在 5V 厚...

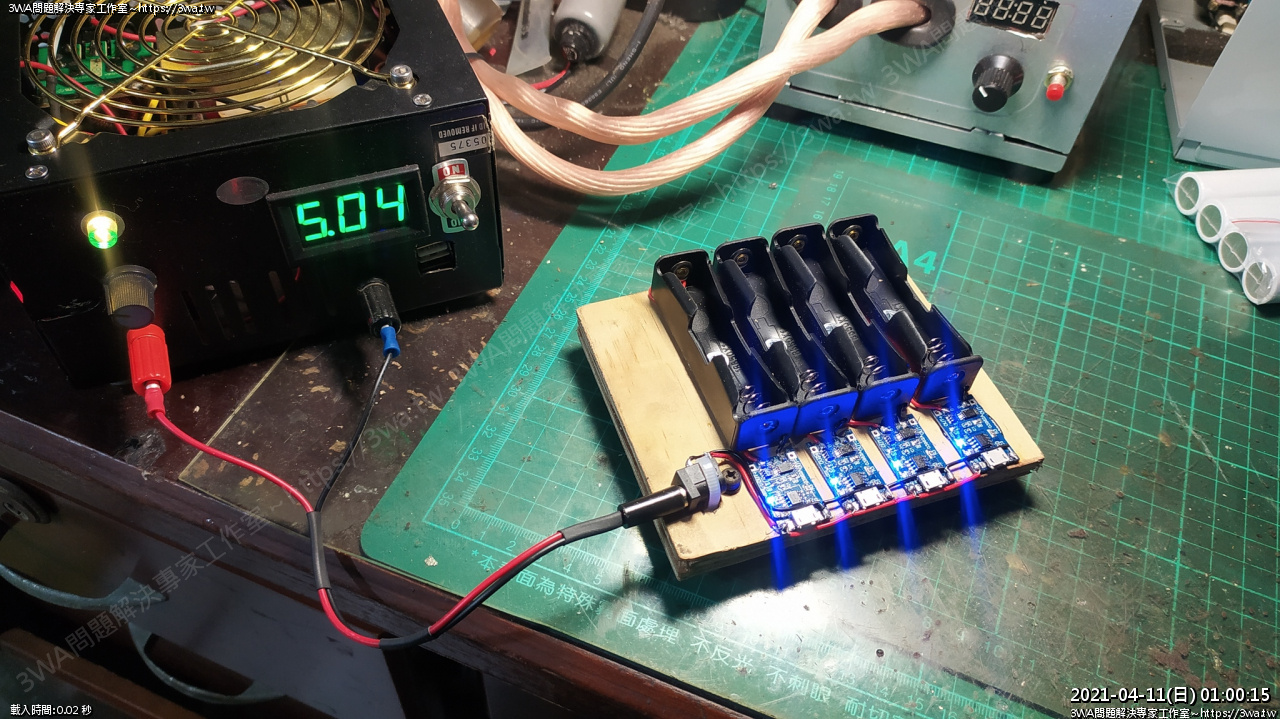

不過要充電時,就注意一下是不是已調好在 5V ,再插快插好了

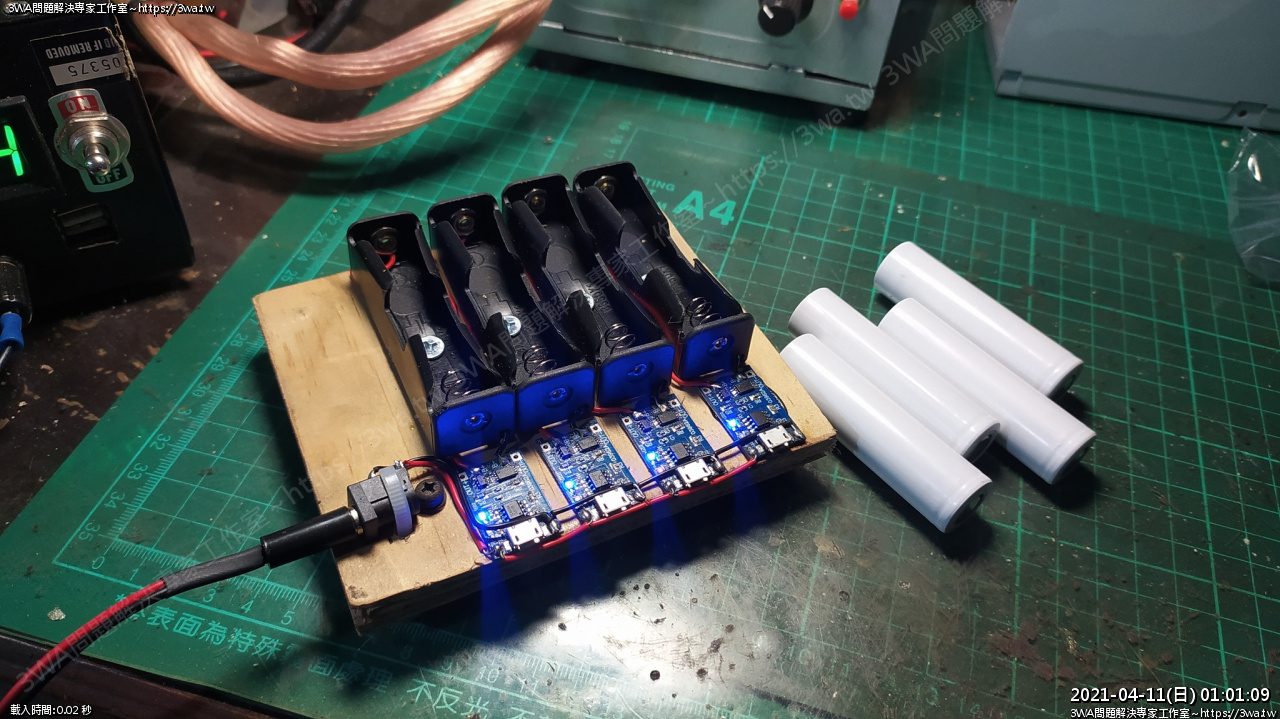

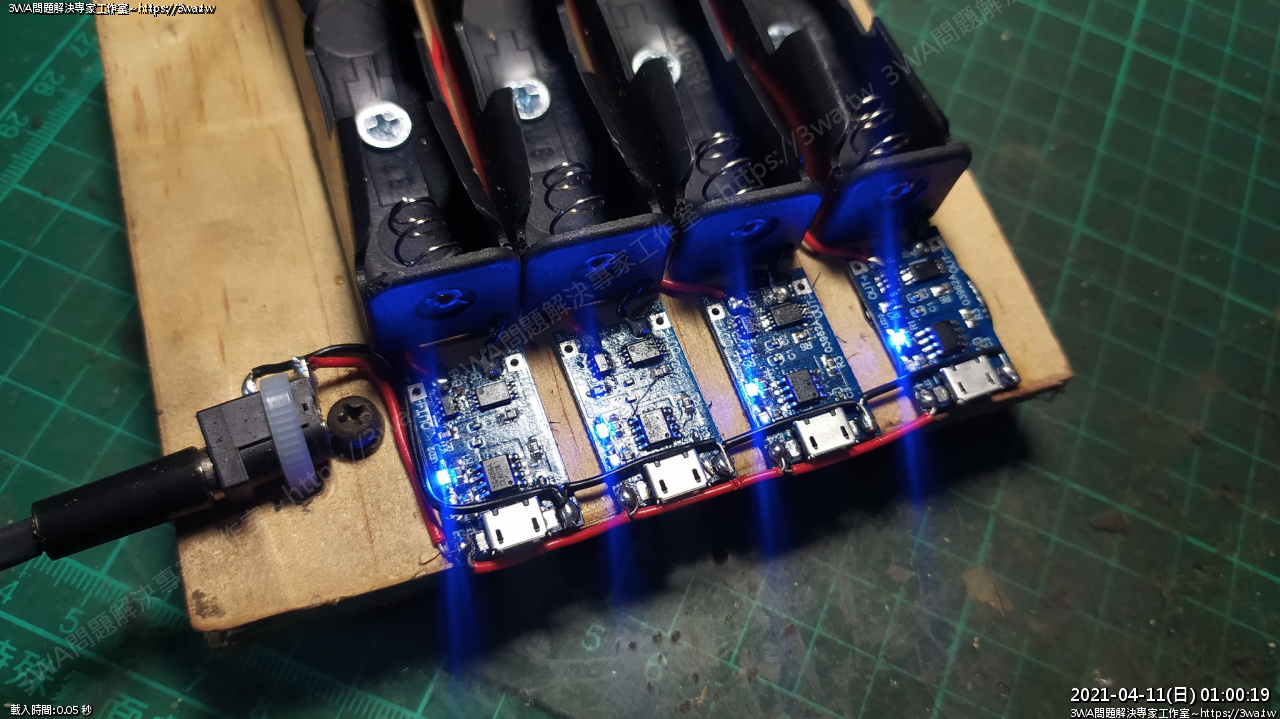

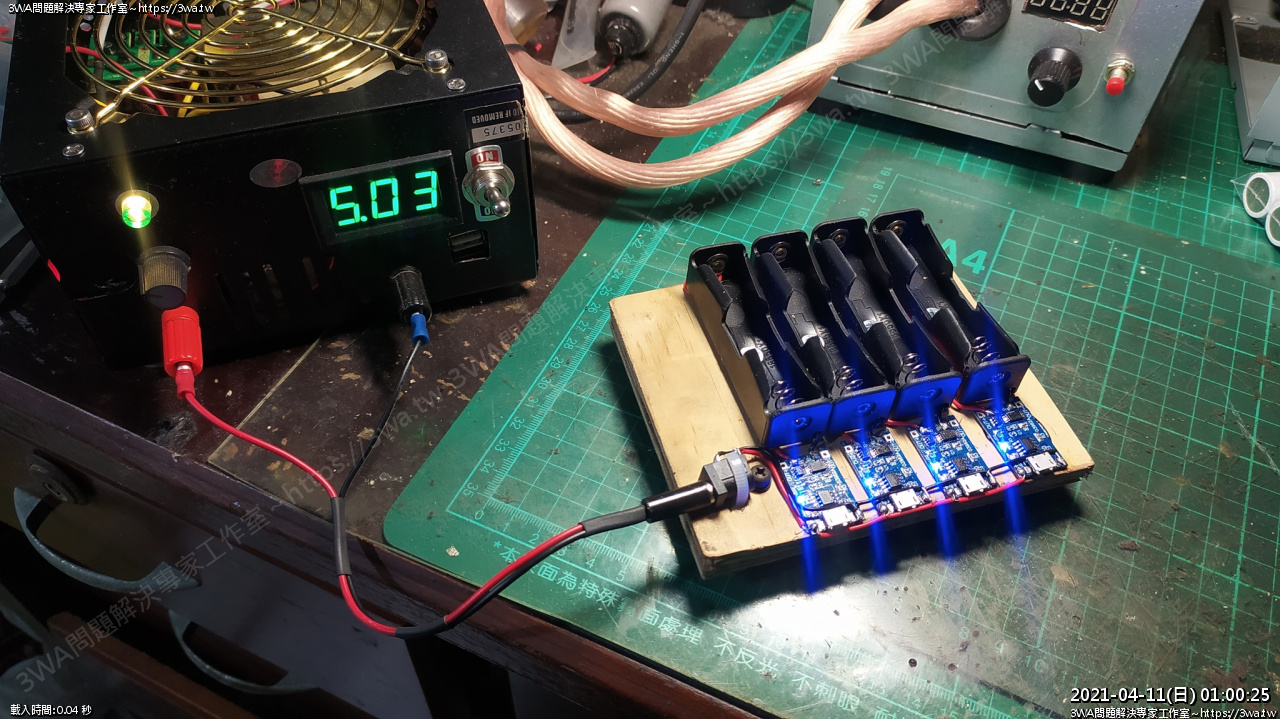

空插時,亮藍燈,相當刺眼,總覺得會傷眼睛
考慮來用玻璃紙隔離一下亮光強度





自製的電源供應器,最高可以供到 8A,充4組還可以





手邊剛好有一些全新的 18650 電池

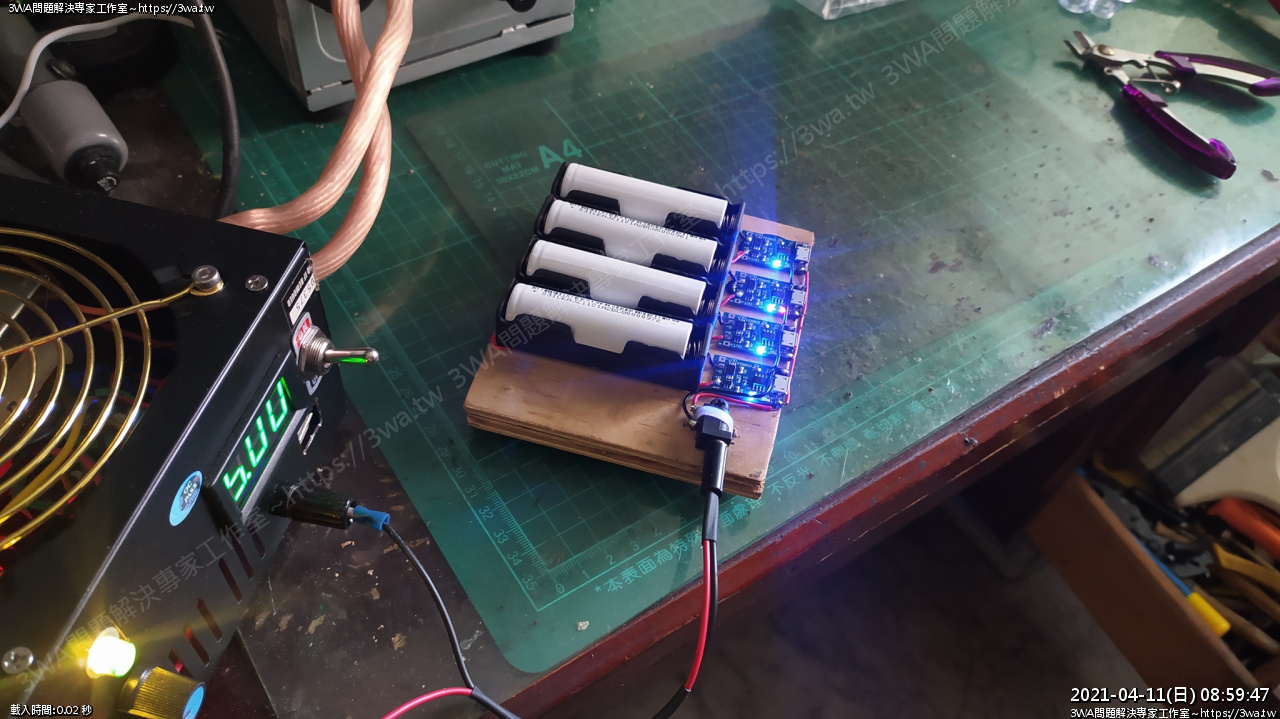

放上去

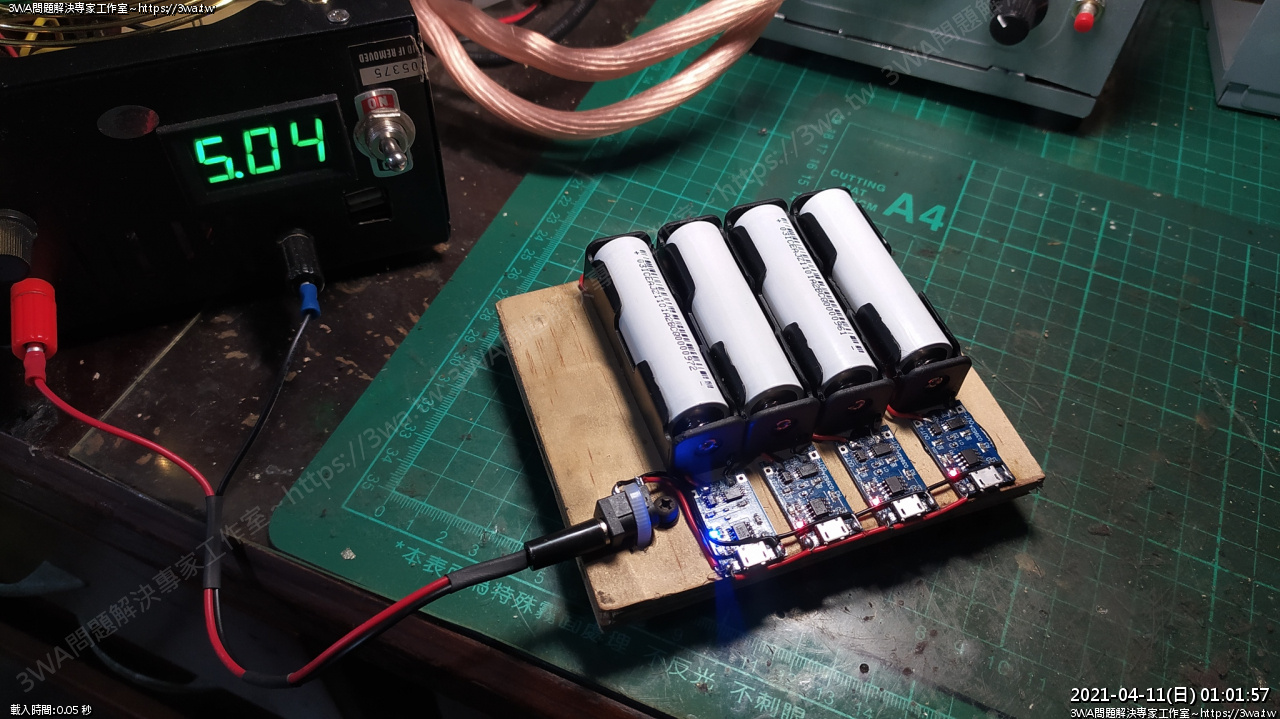

沒多久就進入充電模式





好了,有保護板,充電安心很多



睡了一覺充到早上,電池都充飽了





4.17V OK~
