玩車這麼久，一直以來也是很想自己作看看轉速表

最近比較有空，空下來的時間拿最近已紅到快退潮的 Arduino ESP8266 來試試

剛好試出來一點成果，先把過程紀錄下來

第一步：利用 Arduino ESP8266 本身接腳多，D0~D8

先把測試 LED 功能是否正常的檢查先做出來

第二步，拿之前作的 轉速表訊號產生器，把1HZ~233HZ的交流訊號透過 74LS14

把訊號餵給 ESP8266 的 D3 腳位去接收

以前一直不知道怎麼把轉速訊號的交流電的連續訊號，變成單純的數位訊號

參考了前人試出來的線路圖，加上簡單的電容濾波，就可以抓取頻率

第四步，測試看看再把訊號轉成 SG90 伺服馬達的角度，就可以變成雨刷轉速表，SG90轉的時候有點吵

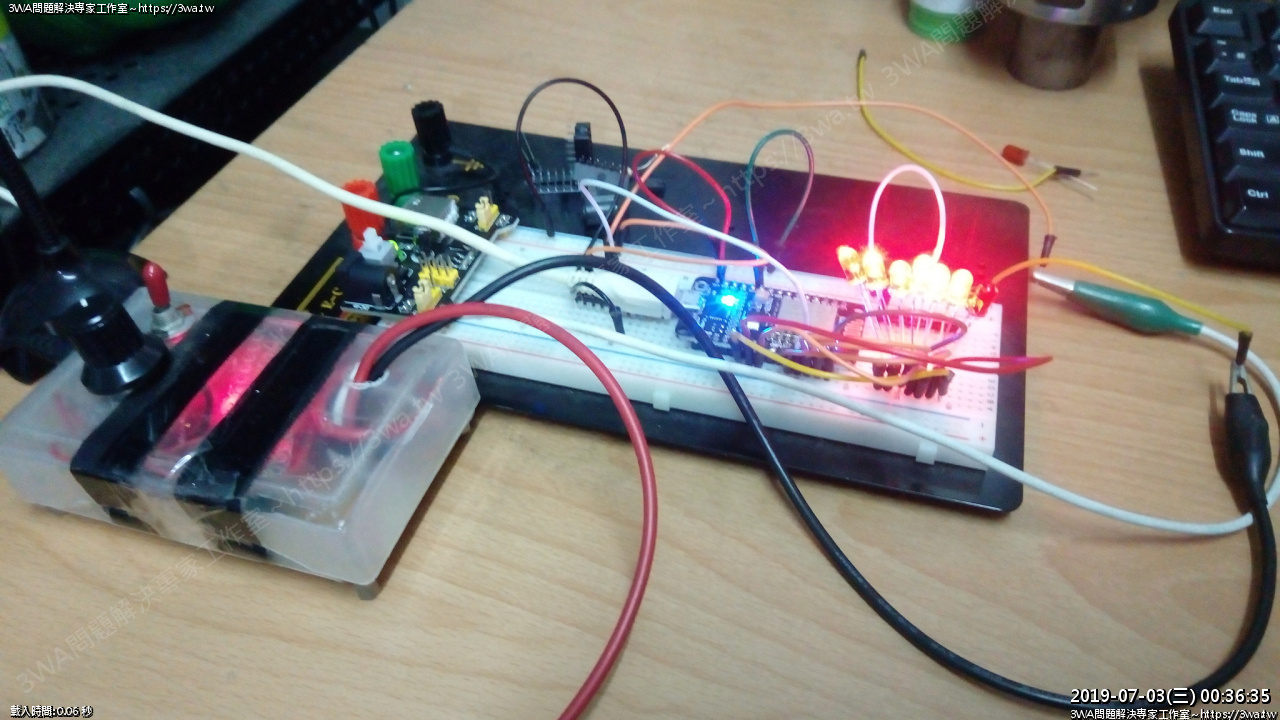

第五步，再用 8051 的爬格子轉速訊號產生器來試試，看看抓到的轉速、燈號、SG90旋轉的狀況

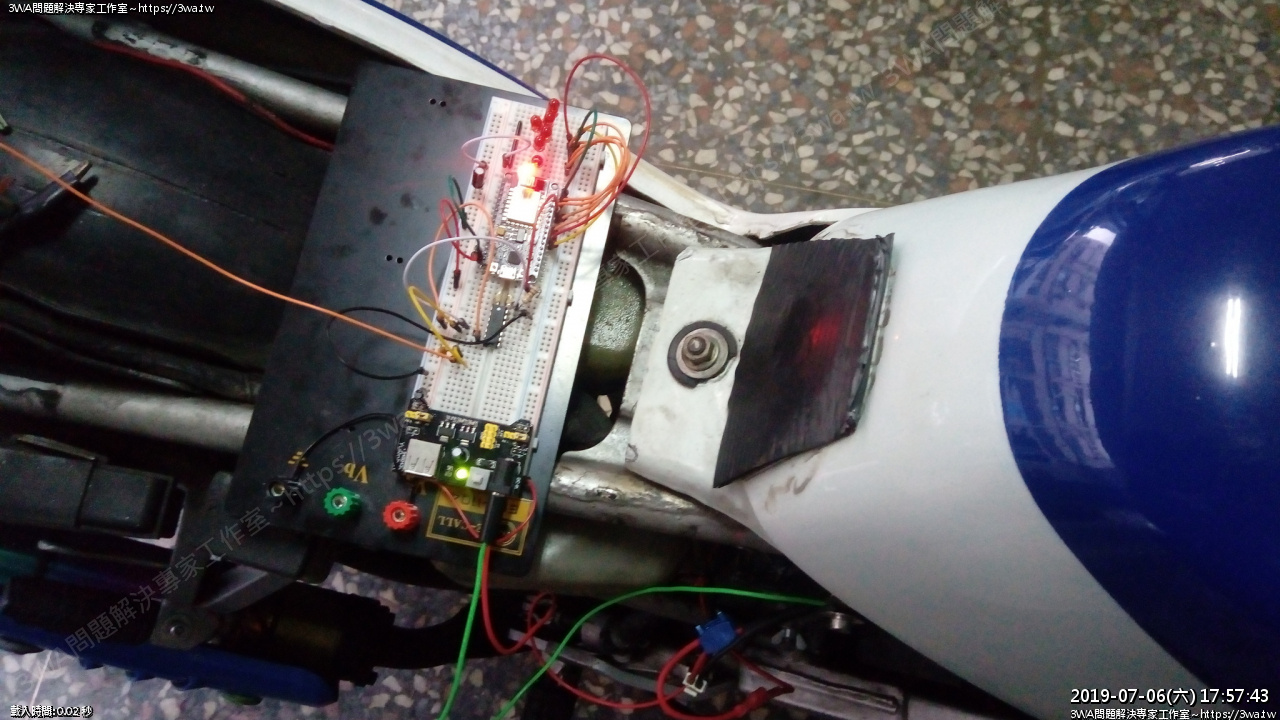

 第六步，移到車上試試，接上電瓶的12V、車架接地，再把CDI出來的紅白線接到 Singal in

發動後觀察LED

看起來這樣的訊號在車上運作的還不錯

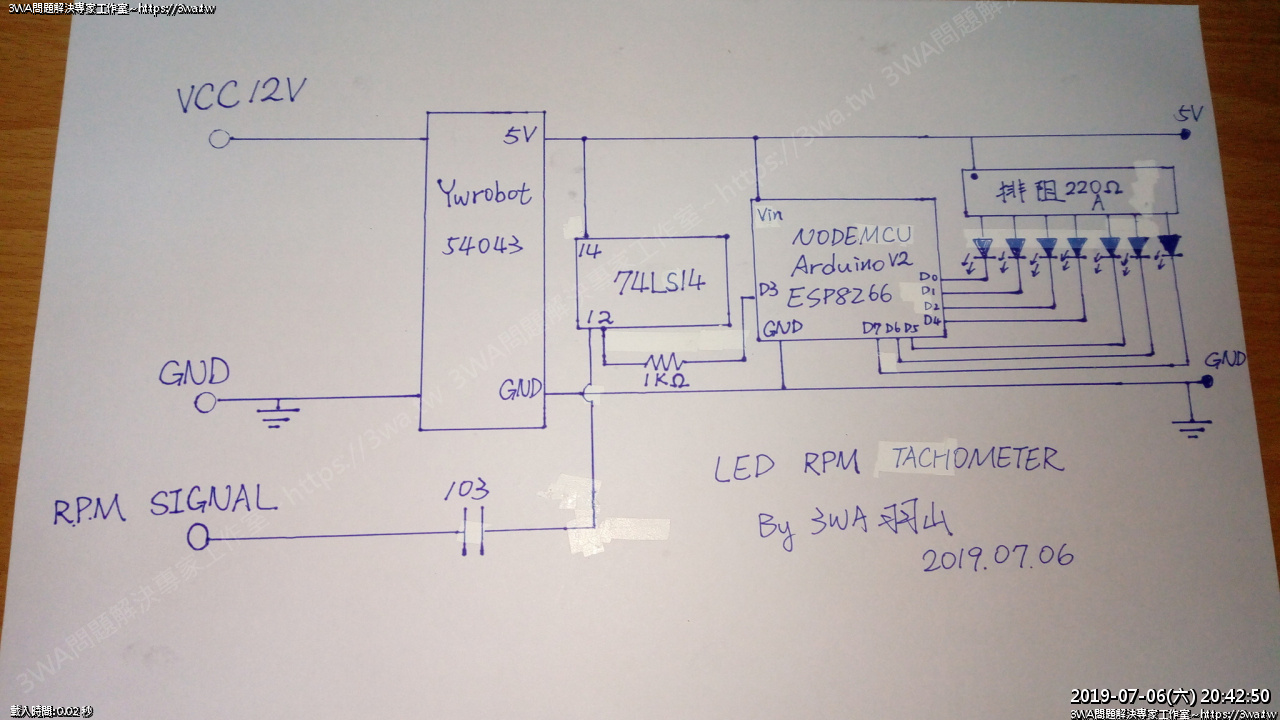

 分享目前設計下來的線路圖

主要是這些零件都很好買~材料表：

Ywrobot 54043 Arduino 電源模組(同MB102 SKU03653) x 1 組

IC 74LS14 蕭基特反匣 x 1 顆

Nodemcu Arduino ESP8266 V2 x 1 組

排組 220Ω A (221) x 1 個

陶磁電容 103 (0.01㎌) x 1 個

電阻 1KΩ x 1 顆

LED 7 支

Arduino 程式碼下載：下載

下一步會再接 74154 ( 4 對 16 解碼器) 這樣就可以只用 D0 , D1 , D2 , D4 四支接腳控制 16 顆 LED

催油門時應該會更有感覺

另外：ESP8266 本身可以支援 Wifi ，可以跟手機基地台連線，或是自架基地台，把轉速訊號丟給手機顯示也是可以的呦！但程式就要調整...有閒再來試試

程式與線路圖都還有很大的修改空間，有興趣的同好歡迎與羽山一起研究^_^
