標題： FZR轉速表(林Sir)
網址：http://59.126.75.42/blog/blog.php?id=1770
內容：

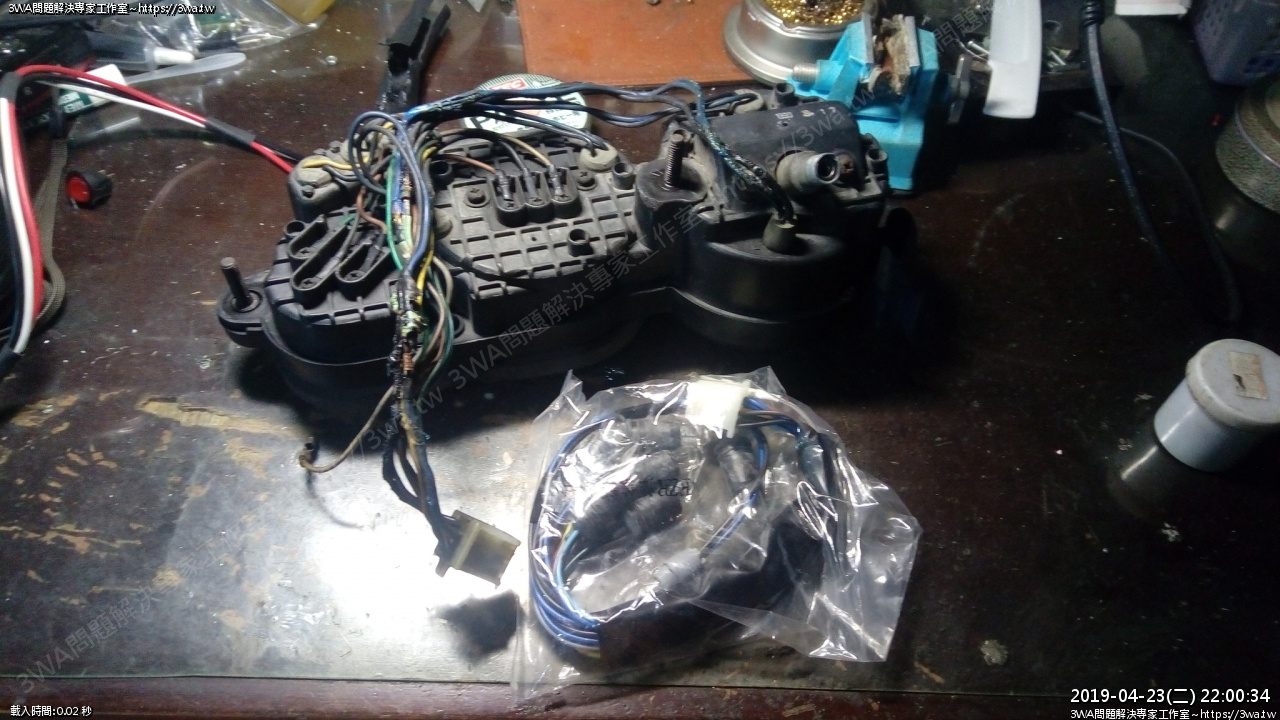

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114589.jpg

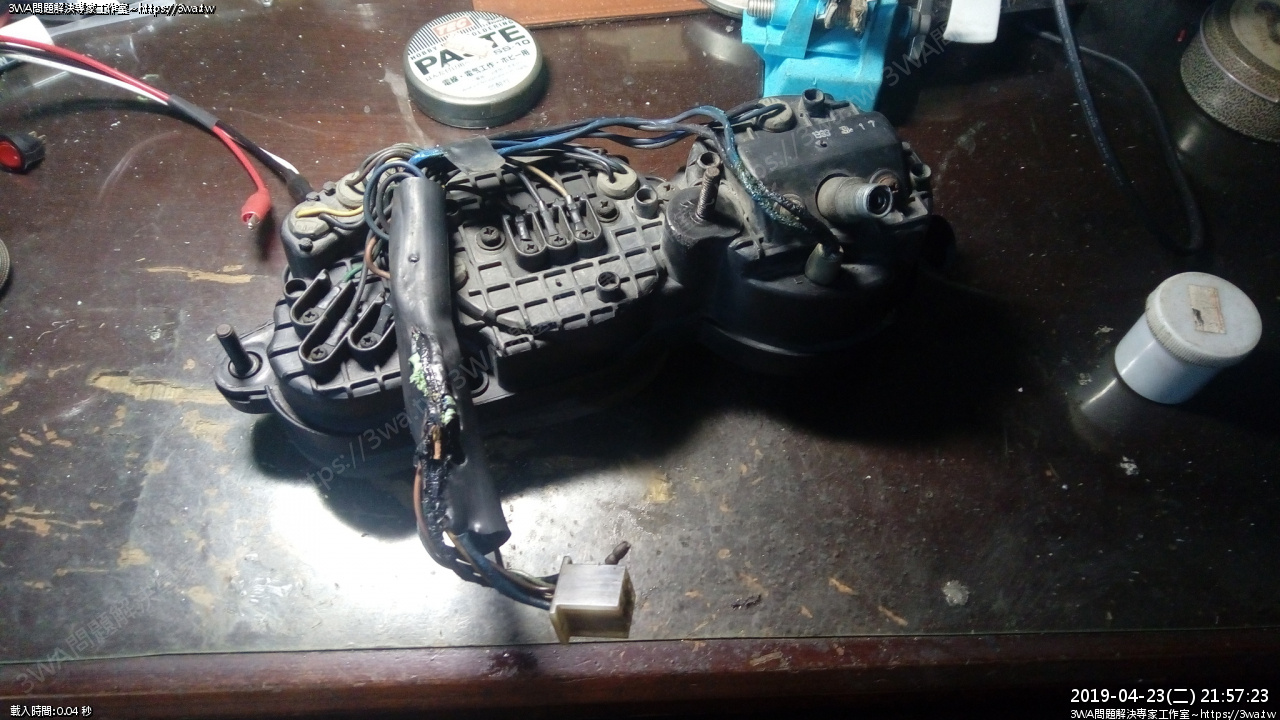

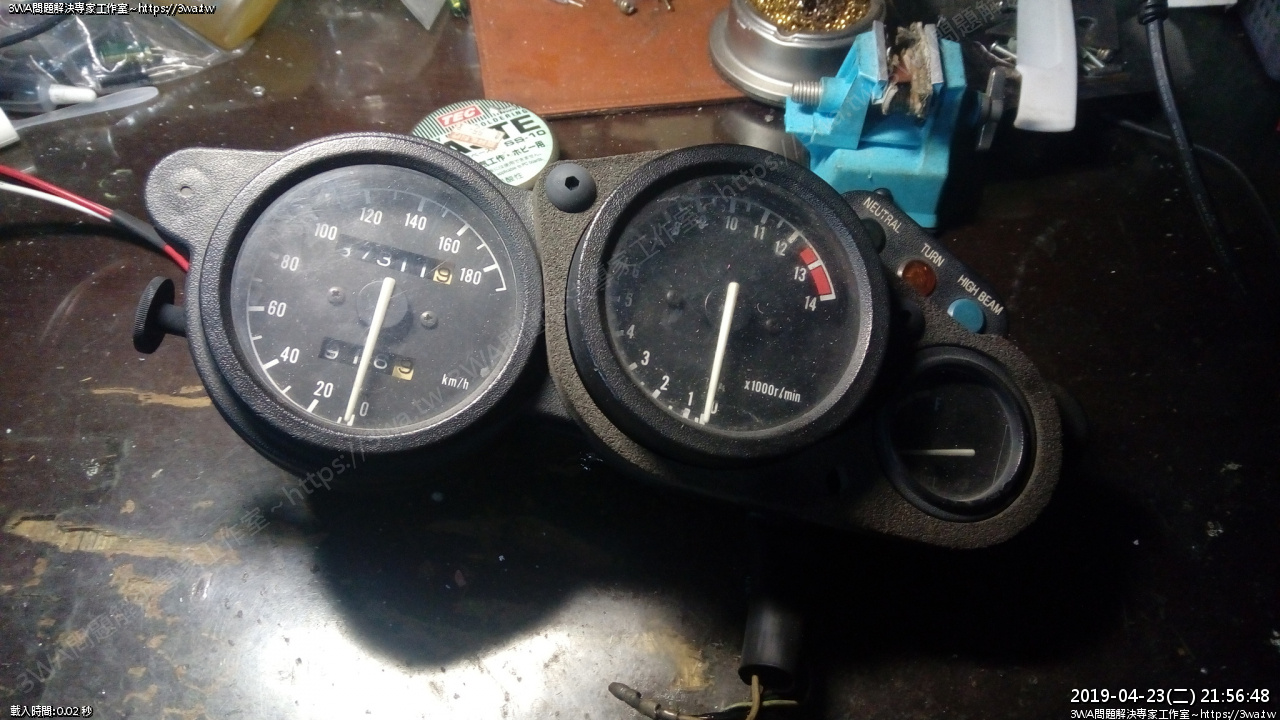

林Sir騎來的FZR轉速表都不動，拔下來發現整個線組爛了

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114591.jpg

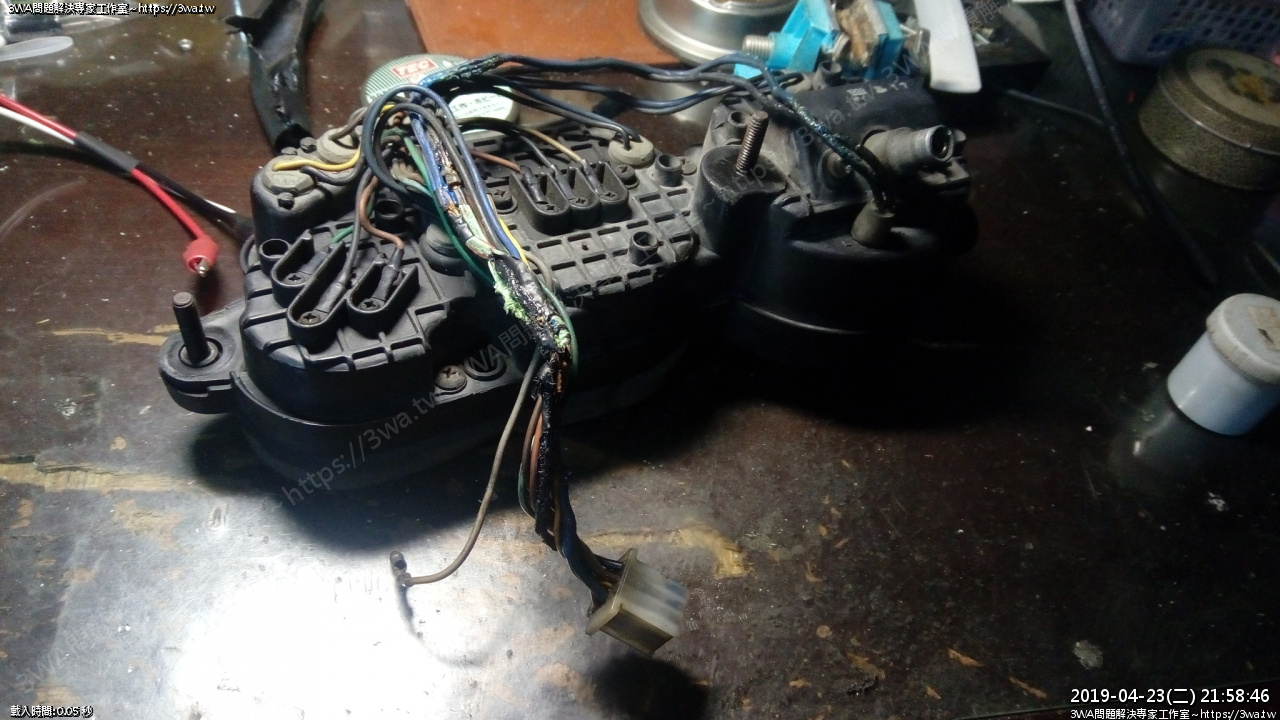

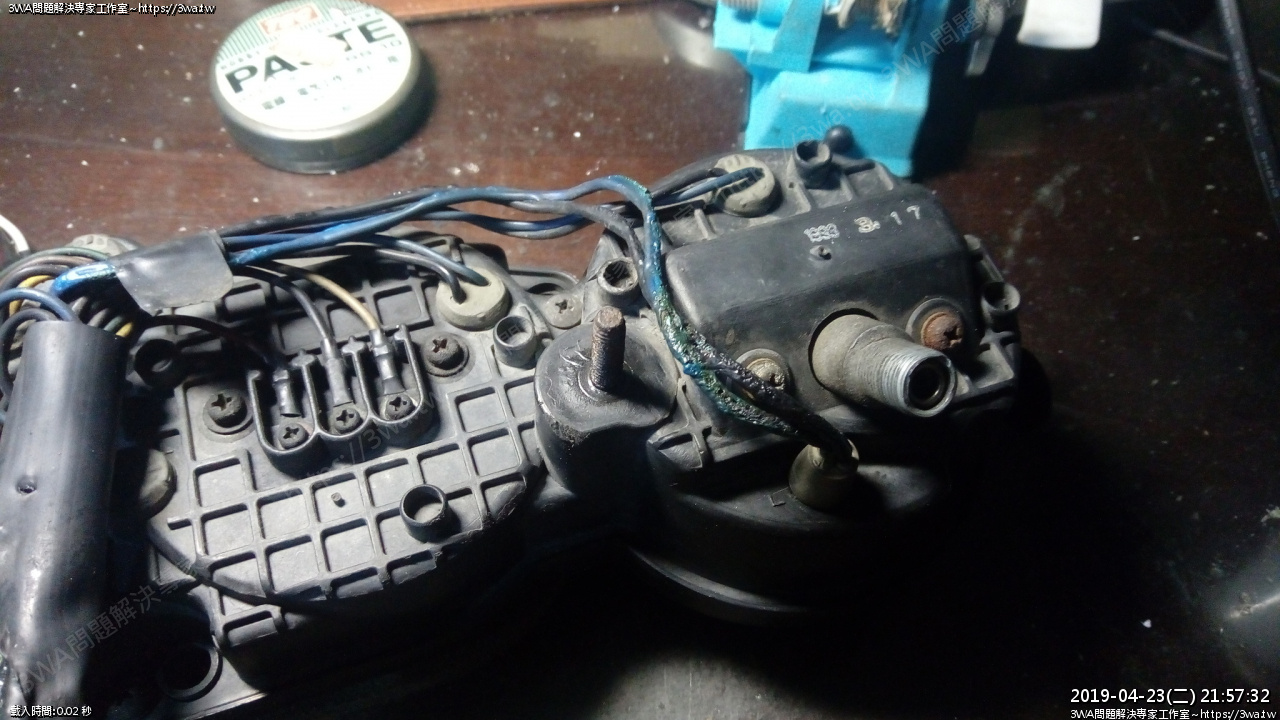

有嚴重燒毀的痕跡

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114593.jpg

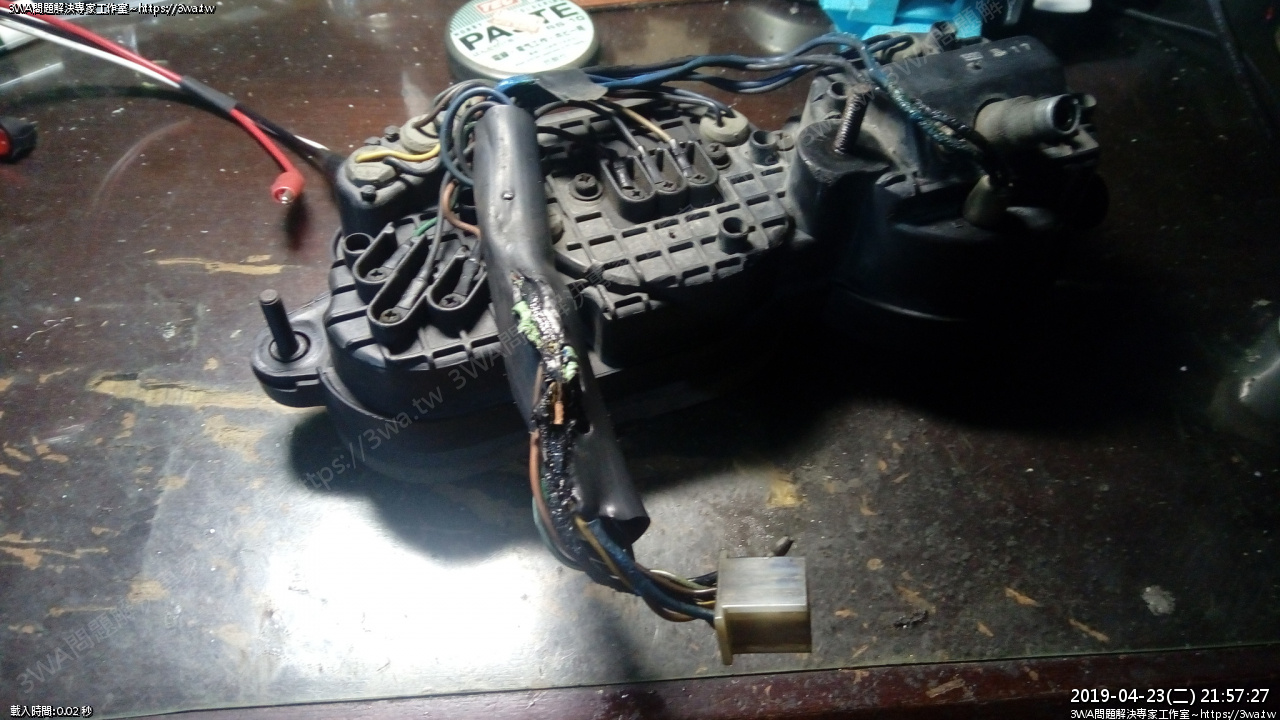

這組線爛了

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114594.jpg

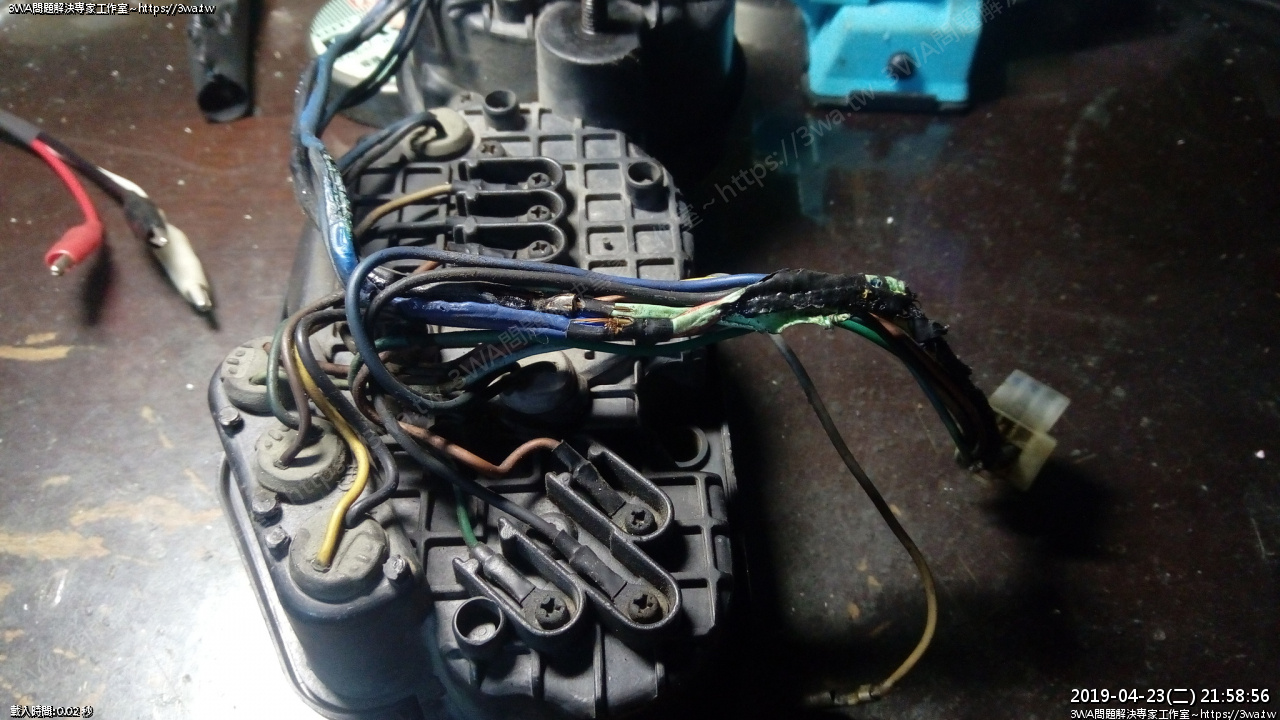

這邊也燒掉

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114596.jpg

撥開，本來想救看看，但都黏黏的，算了

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114598.jpg

裡面也有燒到

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114600.jpg

還好我手邊有備用的全新品

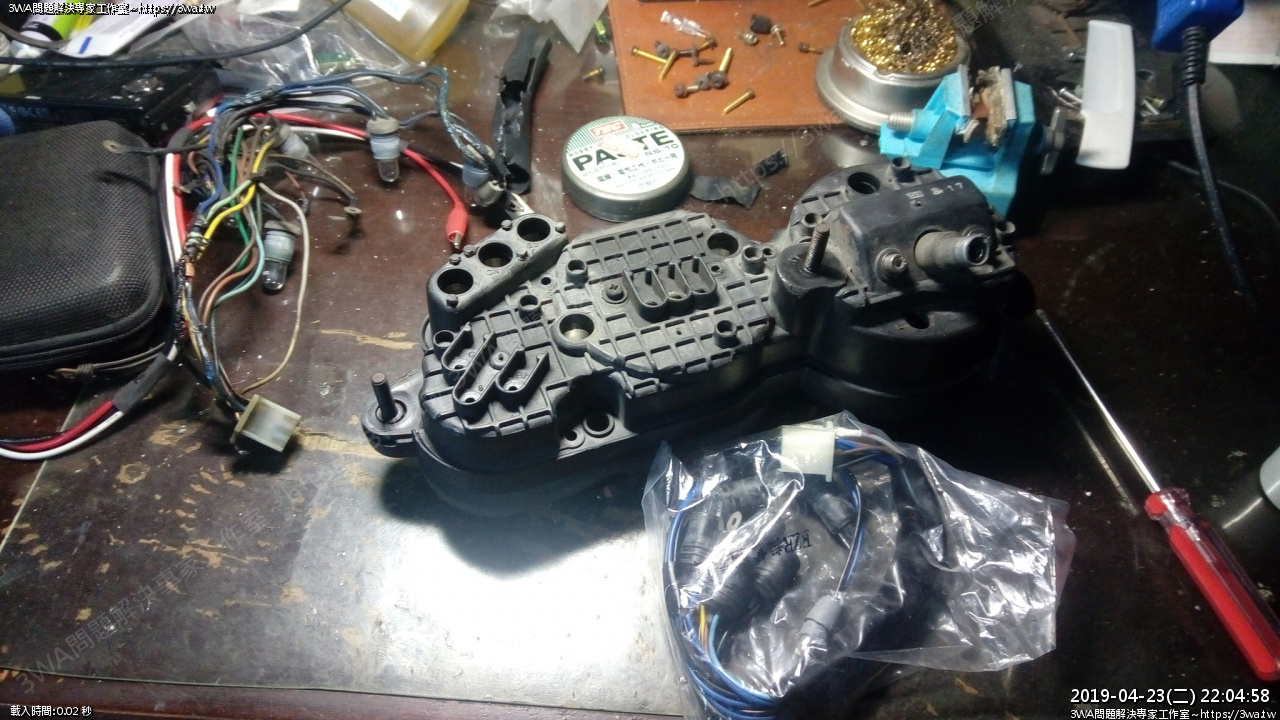

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114602.jpg

拆下線組

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114605.jpg

拆下轉速表

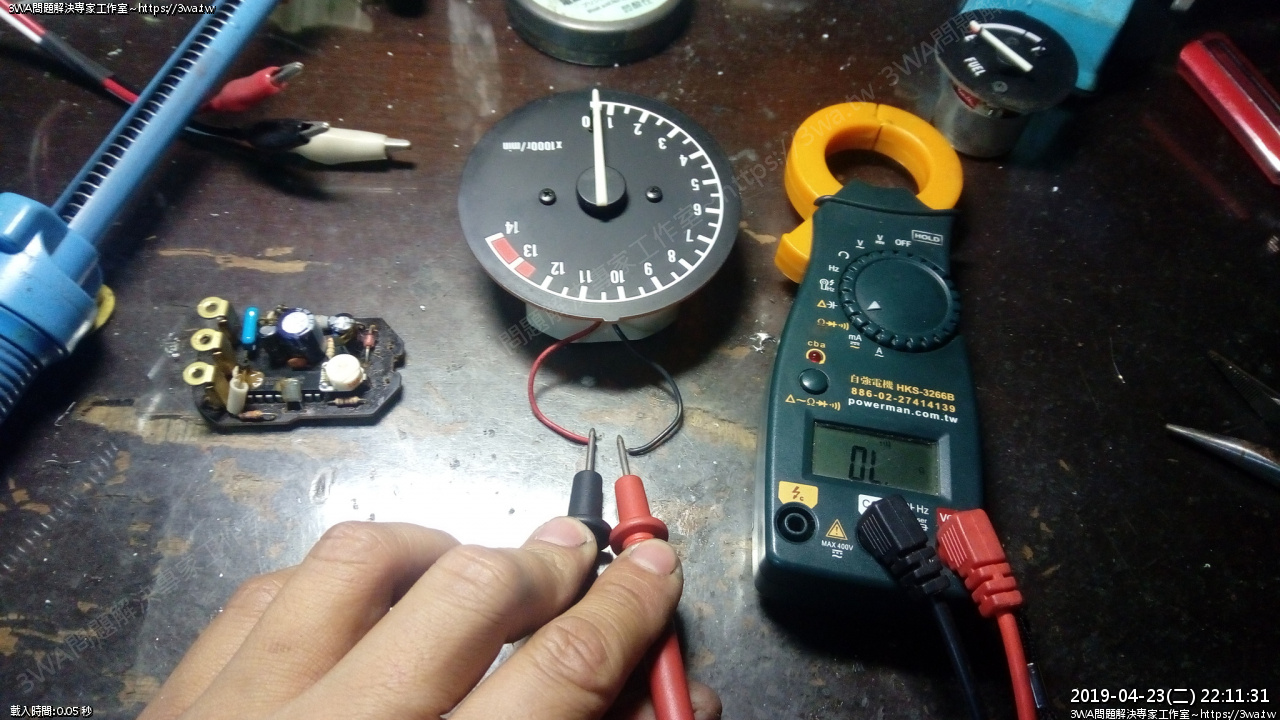

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114607.jpg

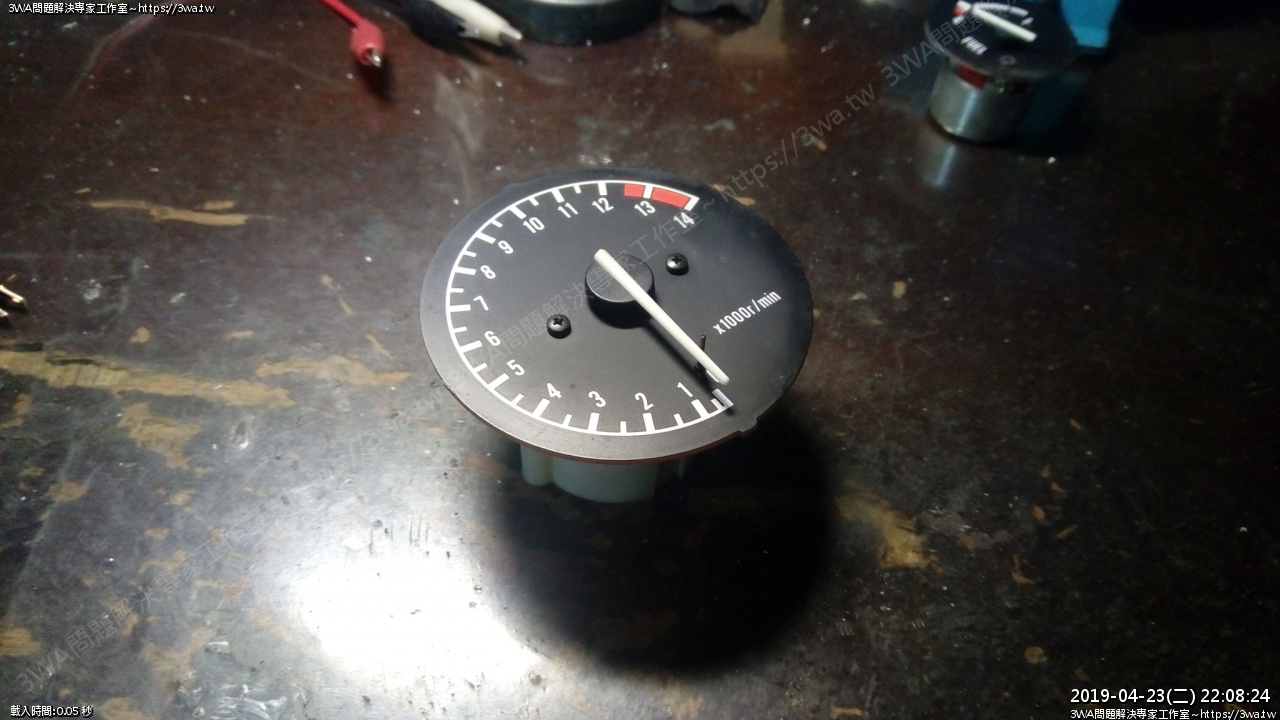

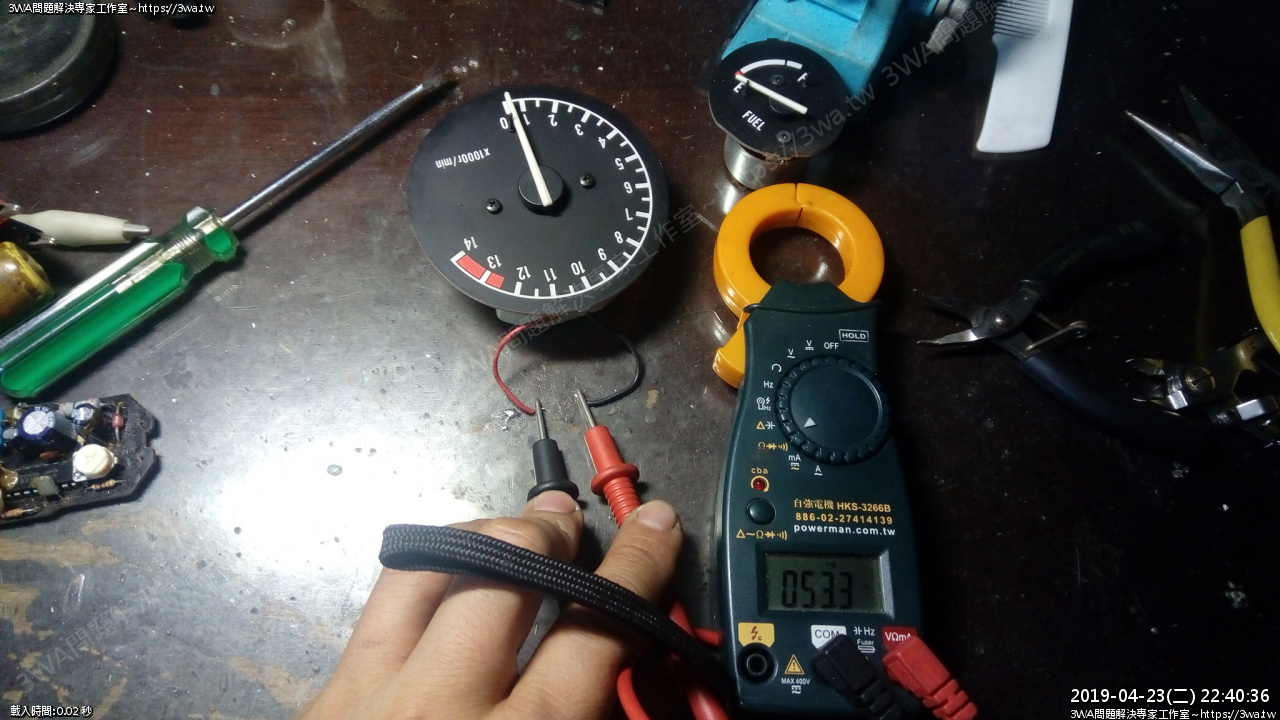

測試，也是壞的，不轉

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114608.jpg

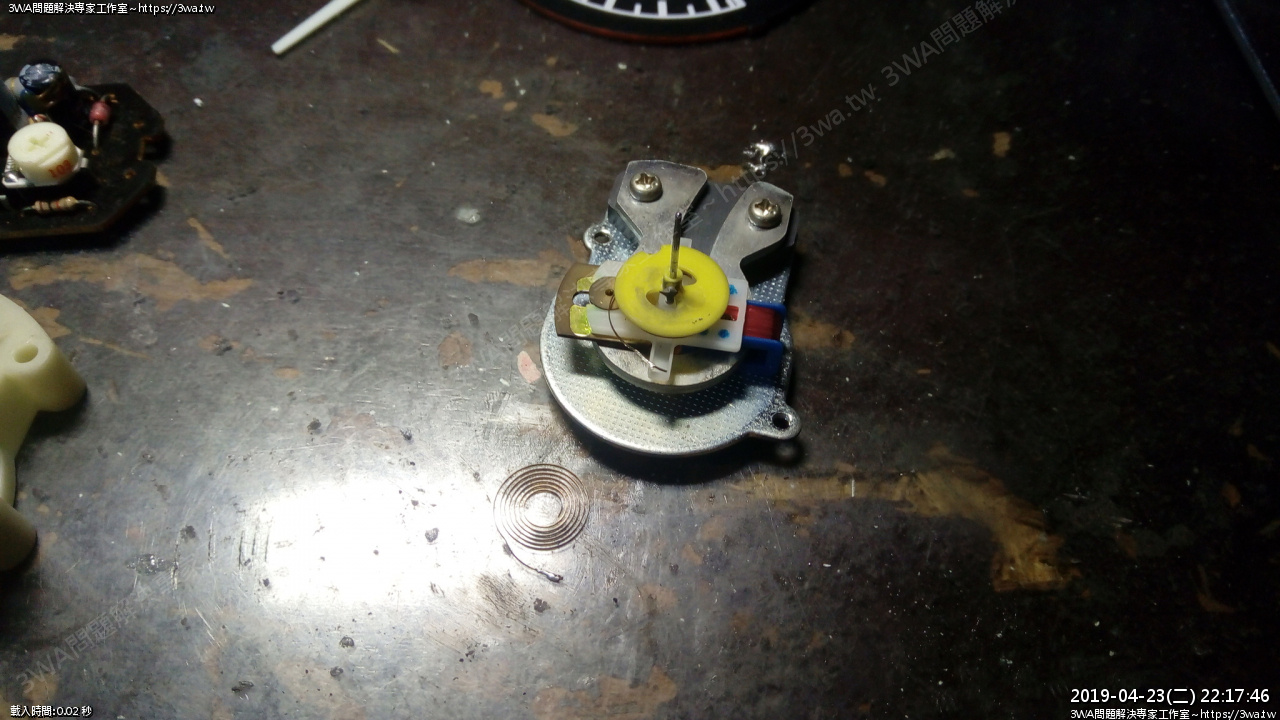

表頭拆下，發現是游絲掉了

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114610.jpg

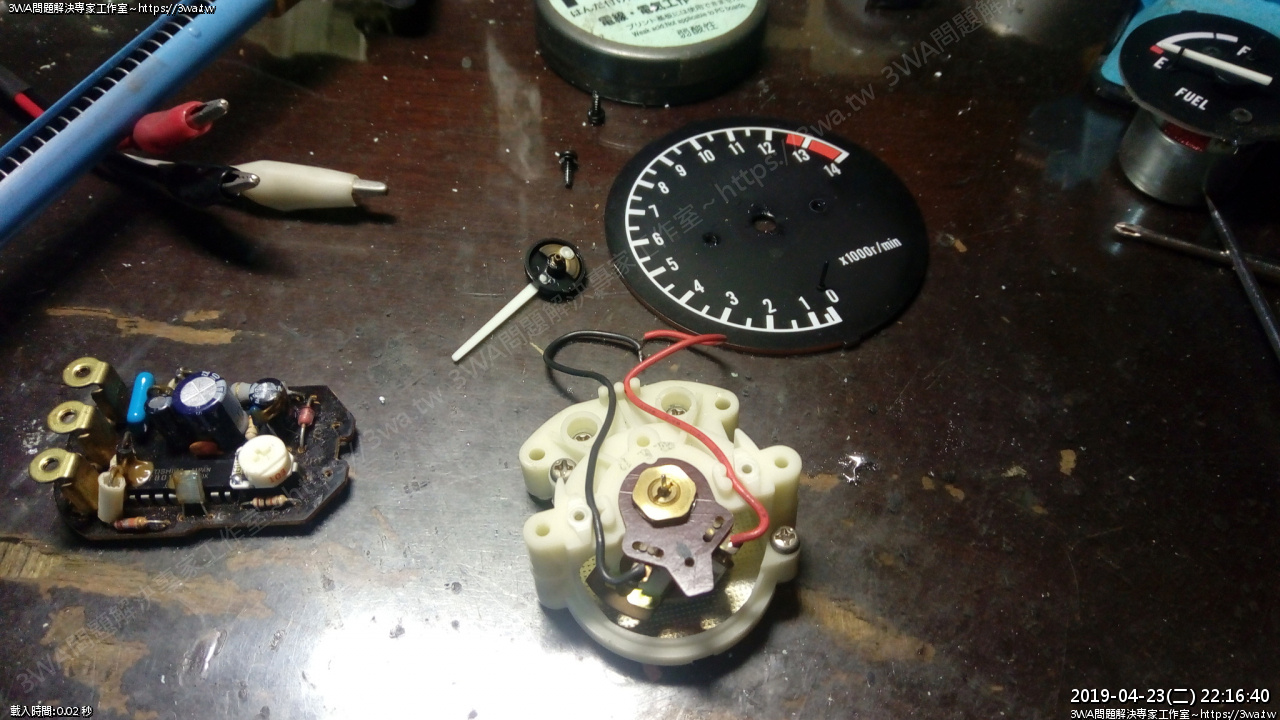

拆表

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114612.jpg

掉落的上盤

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114614.jpg

焊接完成，可以導通了

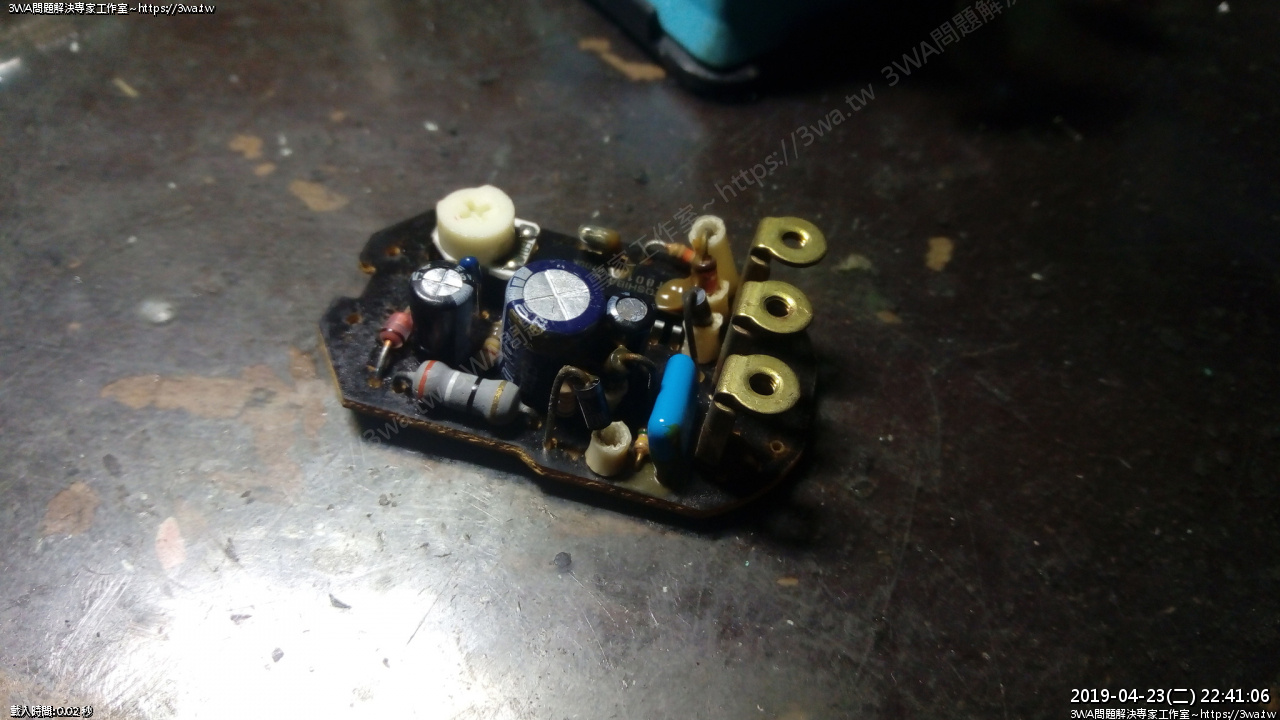

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114616.jpg

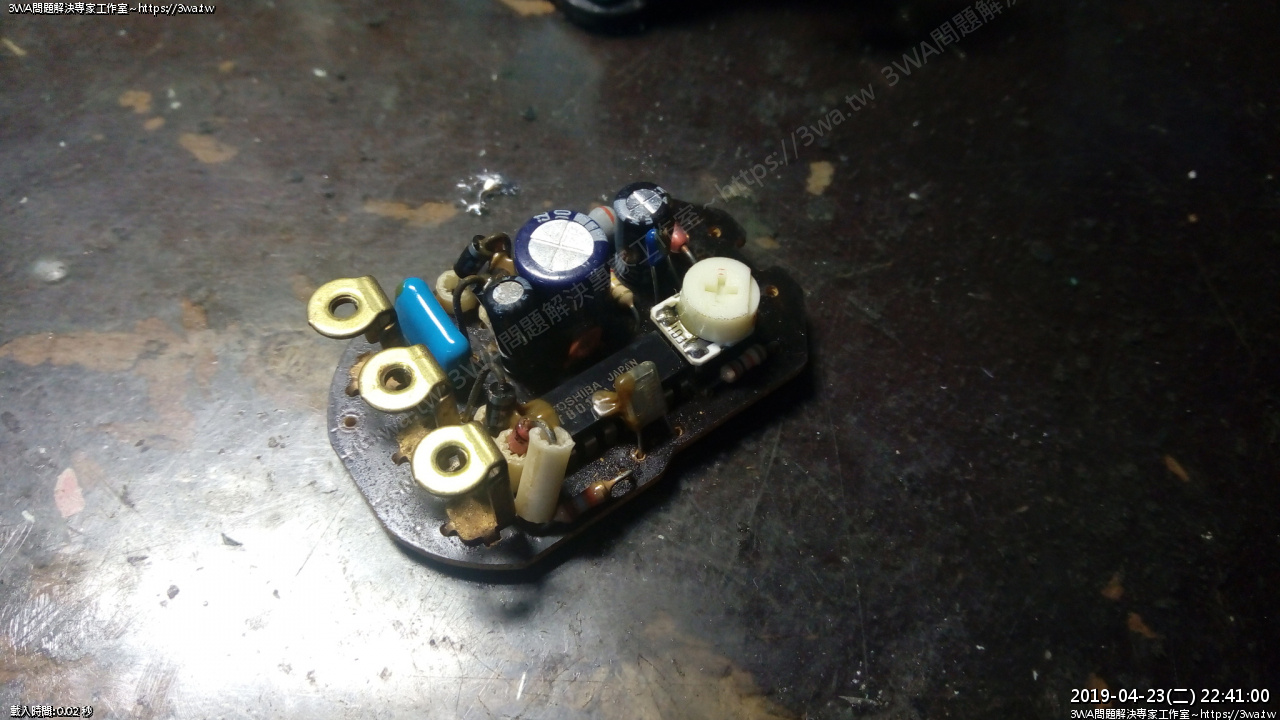

換機板

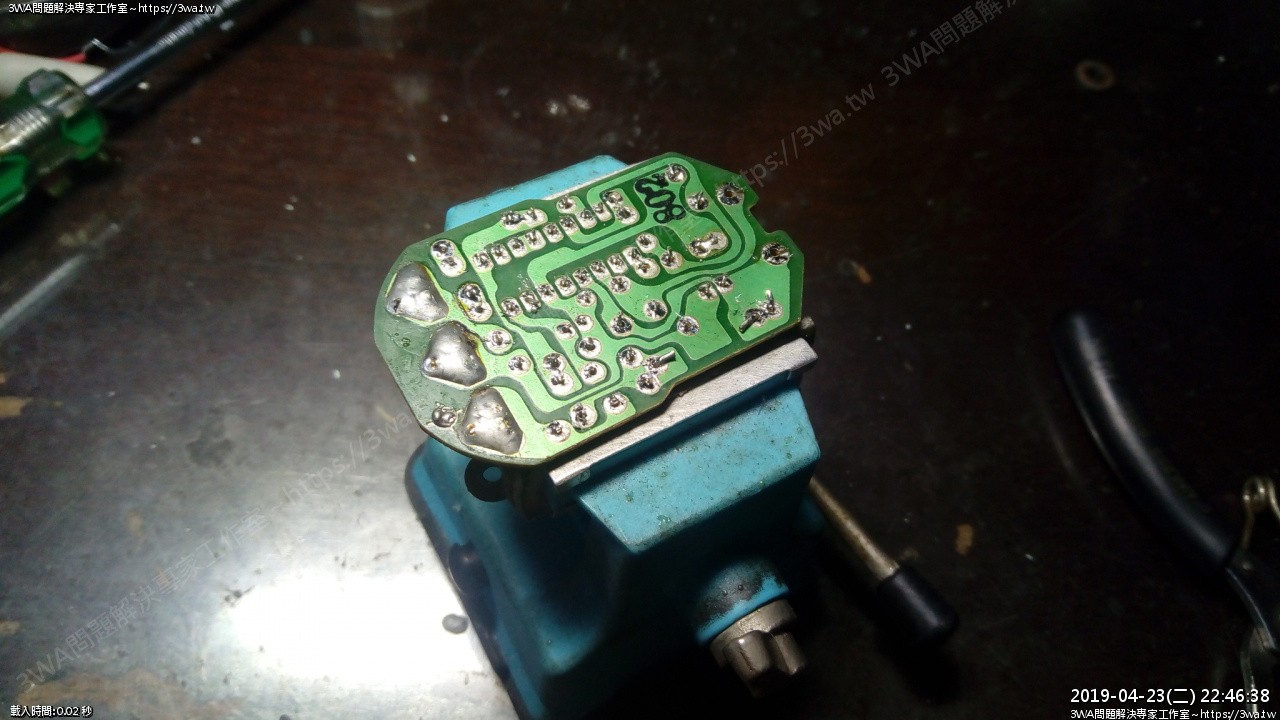

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114617.jpg

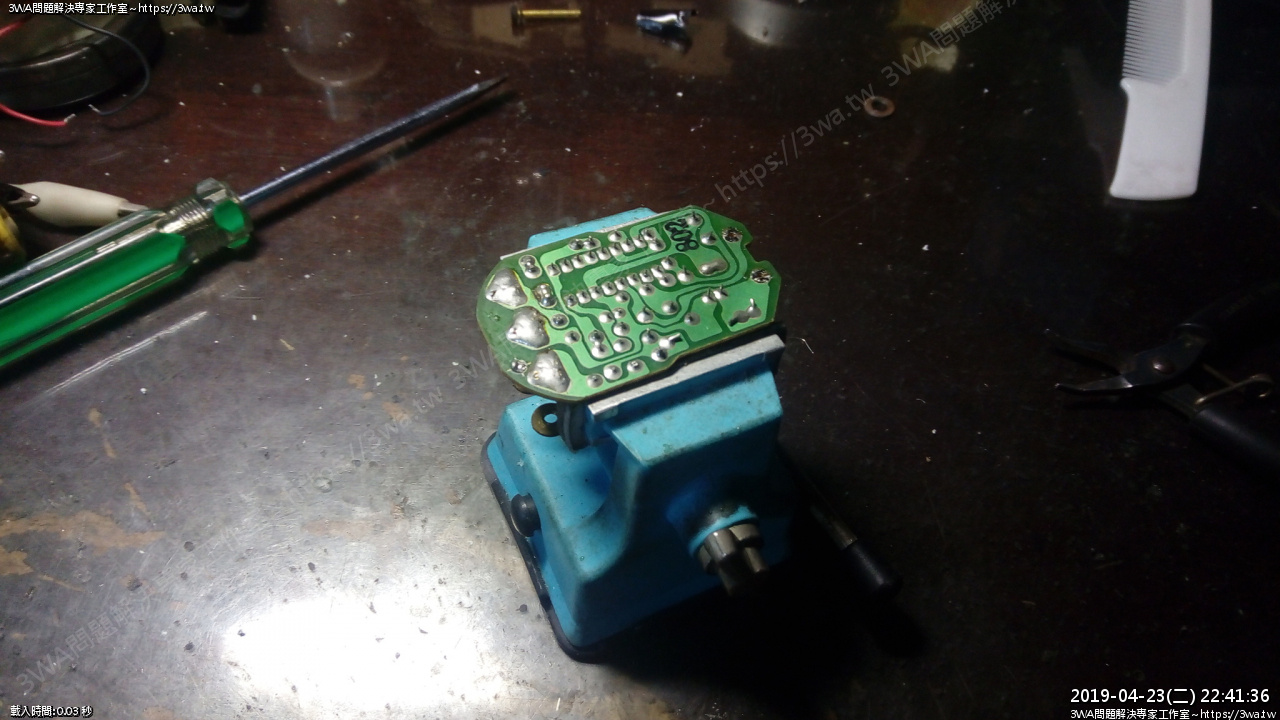

另一面

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114619.jpg

解焊

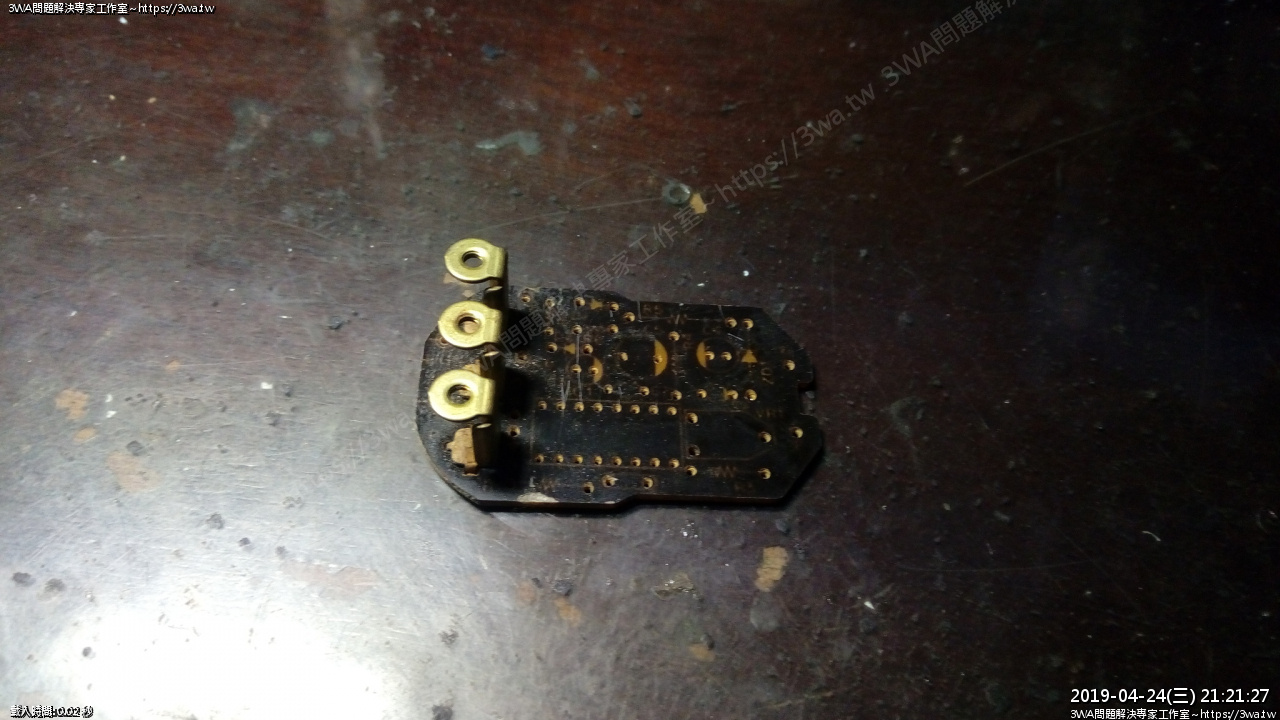

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114621.jpg

解焊完成

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114623.jpg

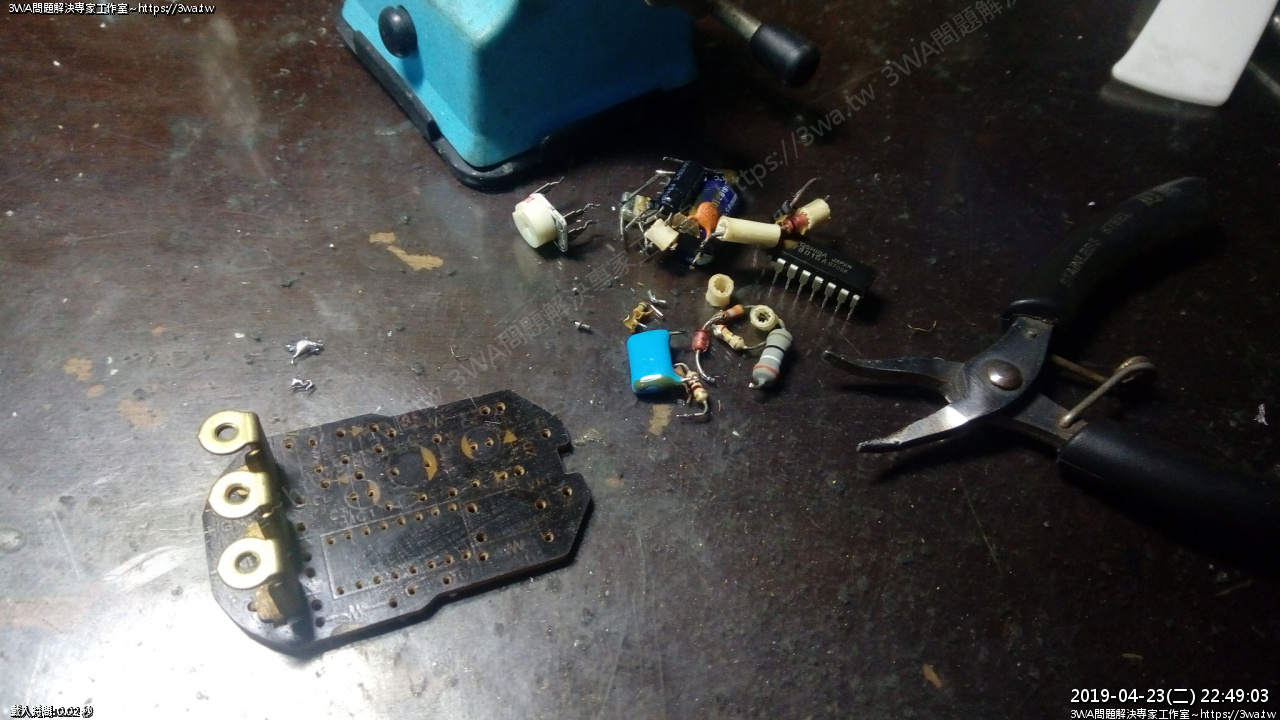

拆下零件

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114632.jpg

機板刷一刷

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114633.jpg

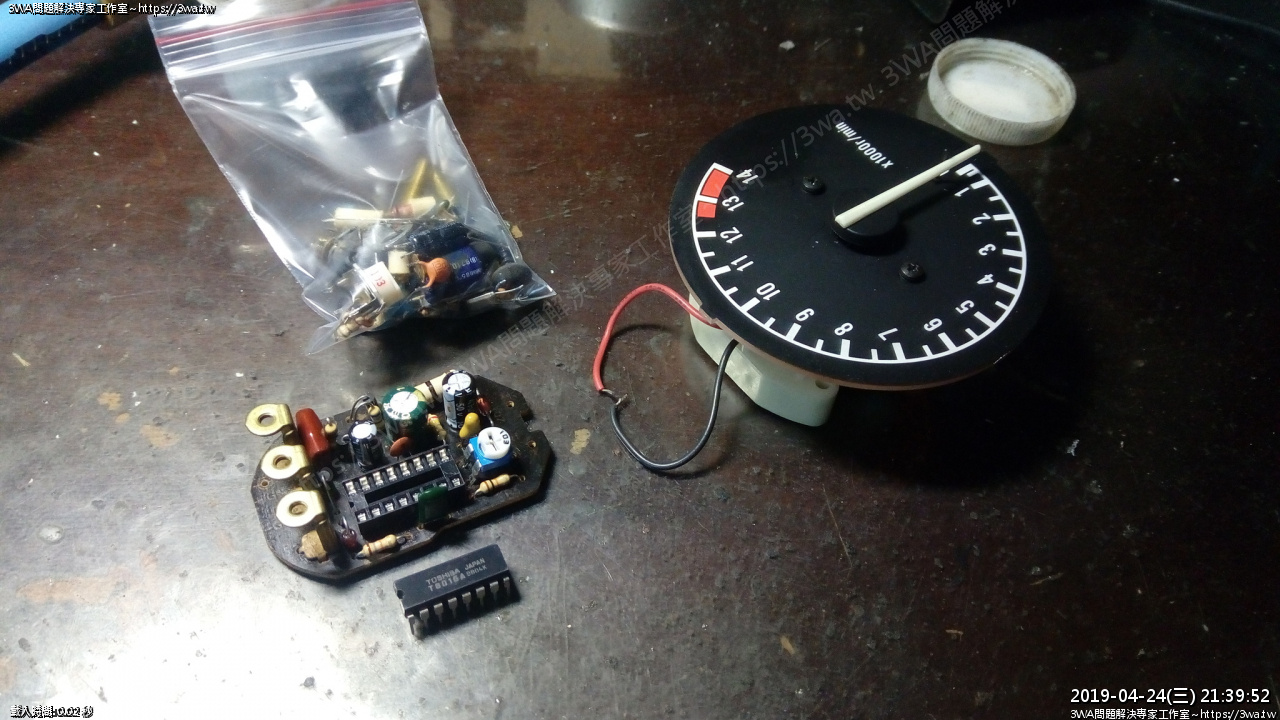

焊好了，換上新IC

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114635.jpg

表頭裝上

這次焊的還不錯

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114637.jpg

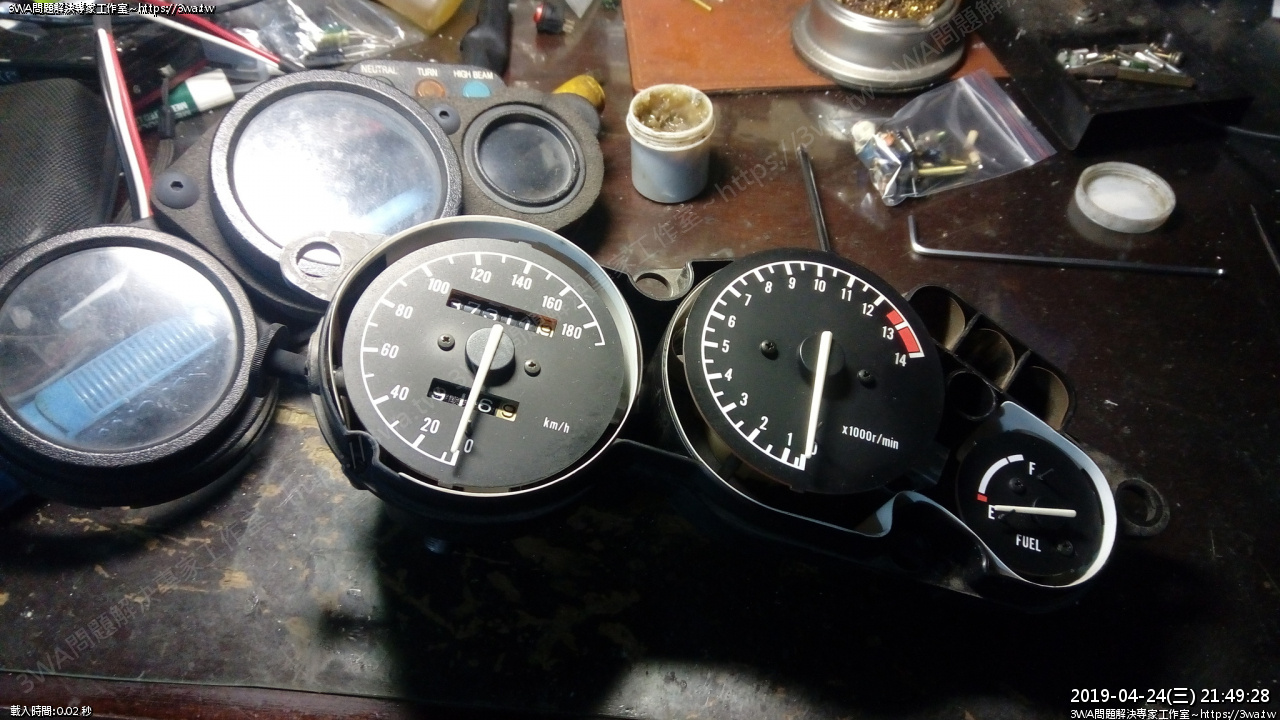

表頭裝回

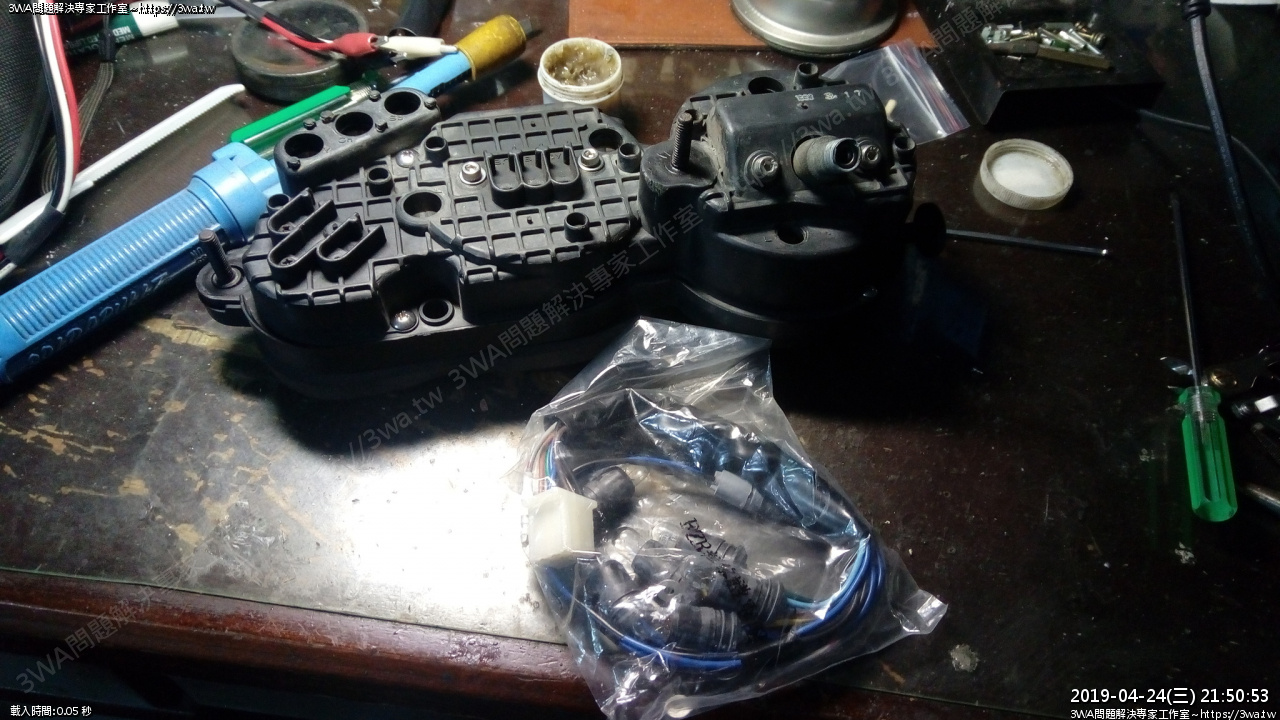

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114639.jpg

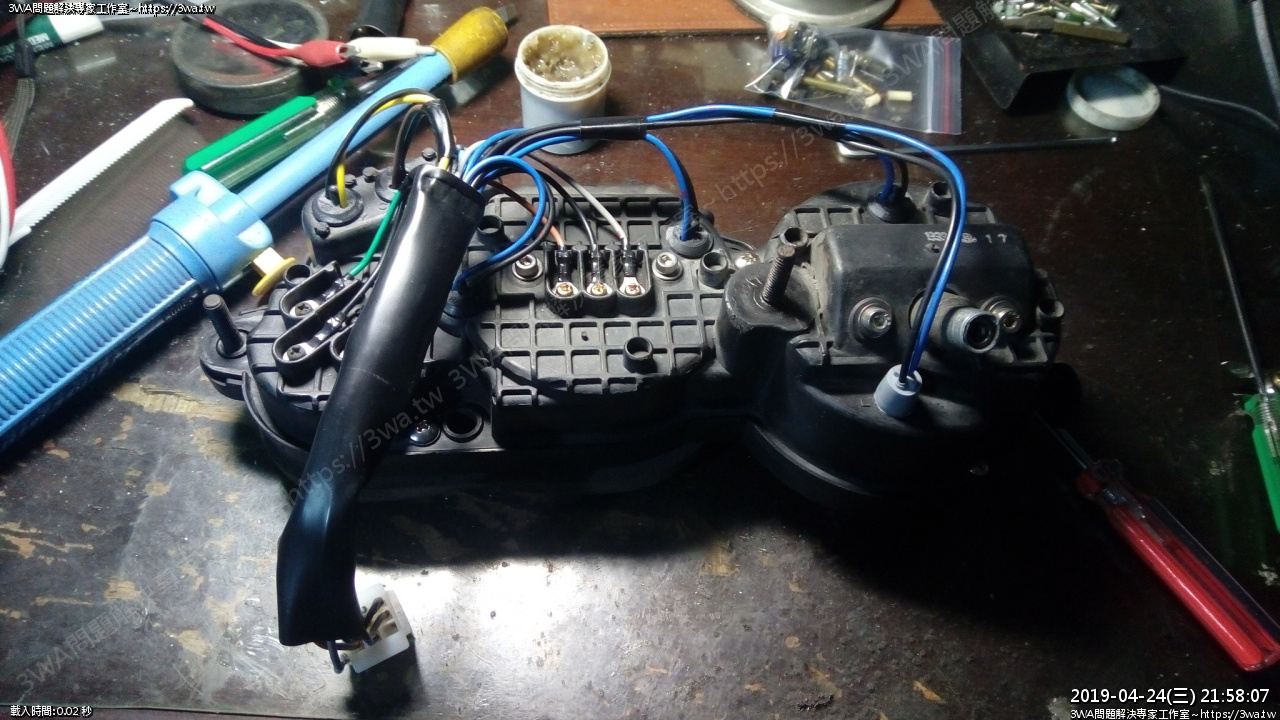

鎖上，換新上線組

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114641.jpg

換好了

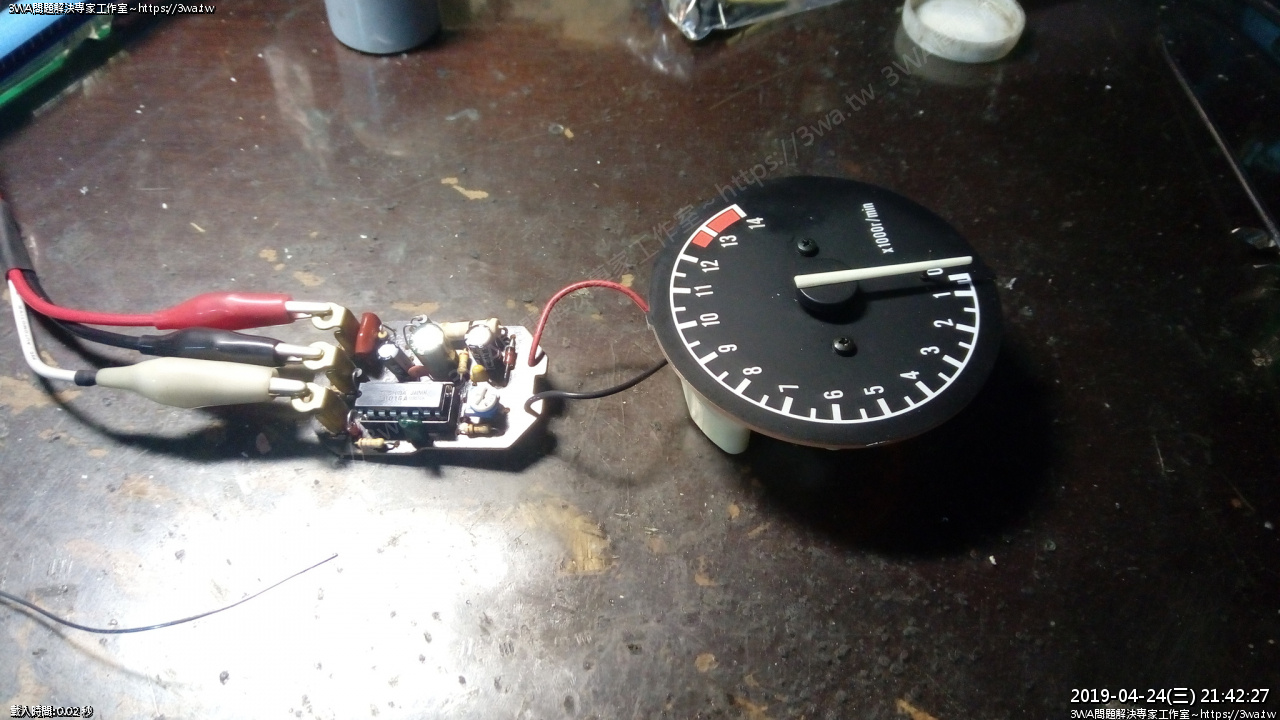

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114643.jpg

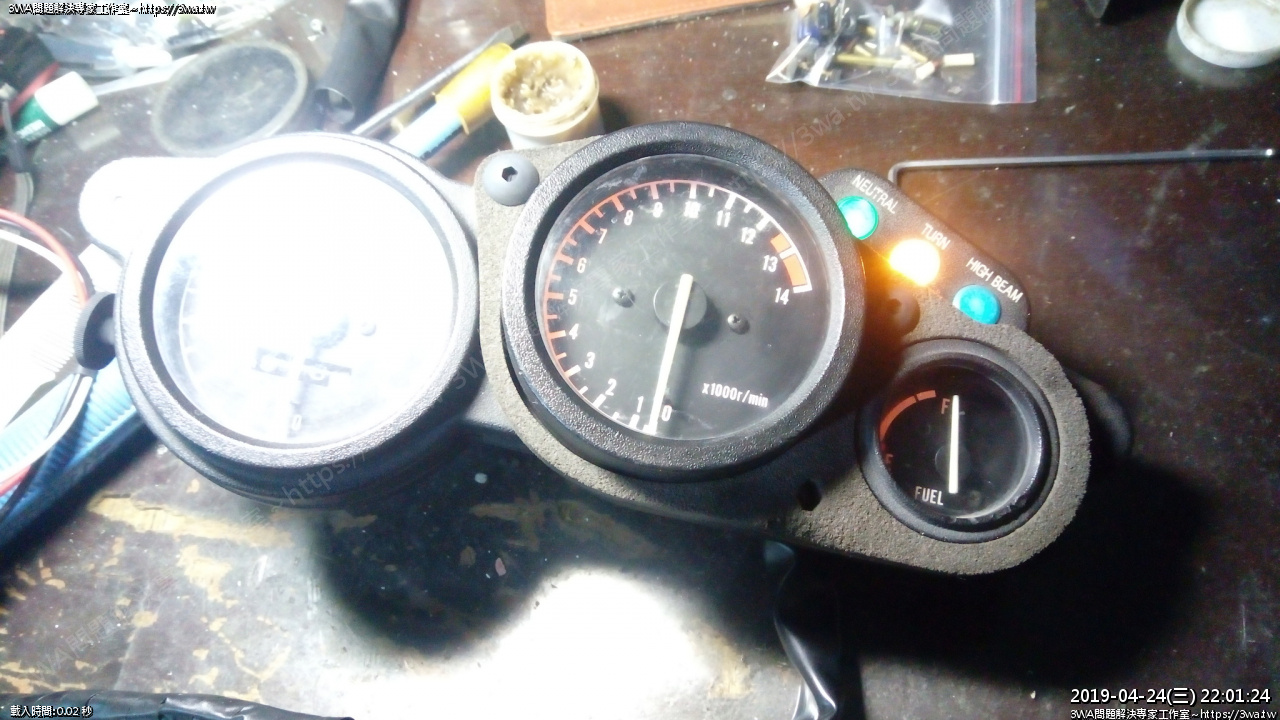

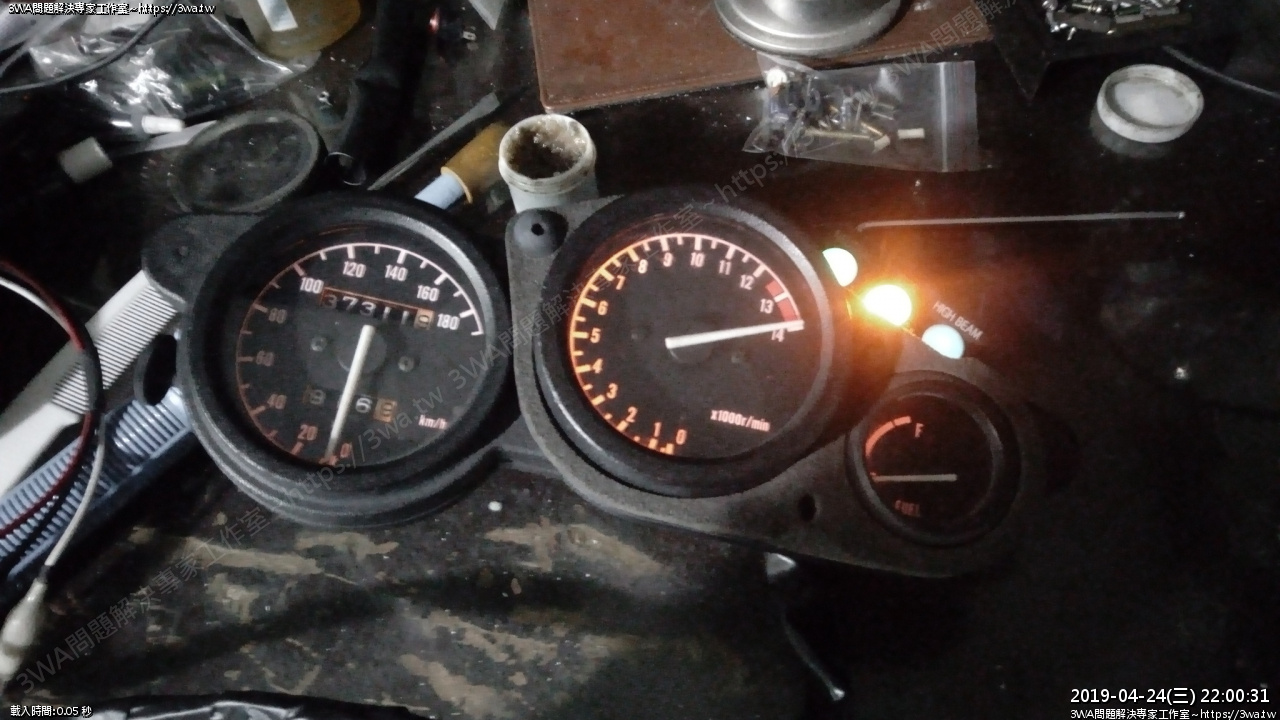

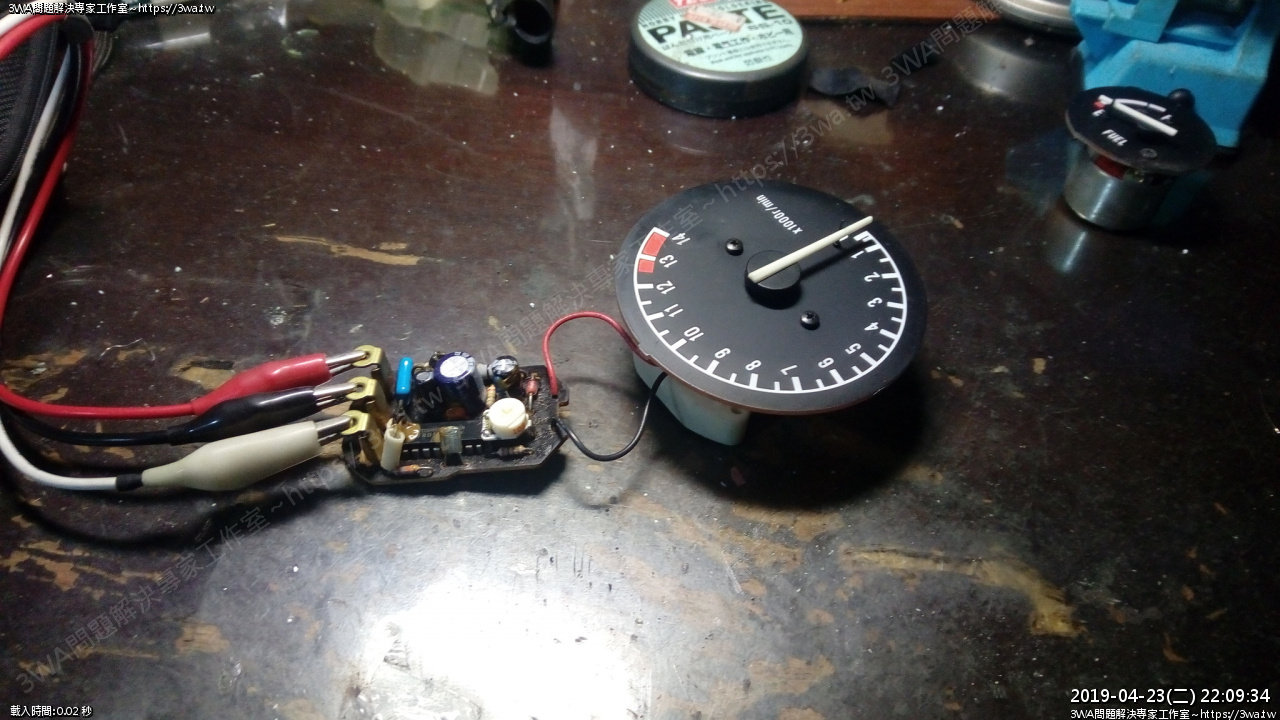

過電

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114645.jpg

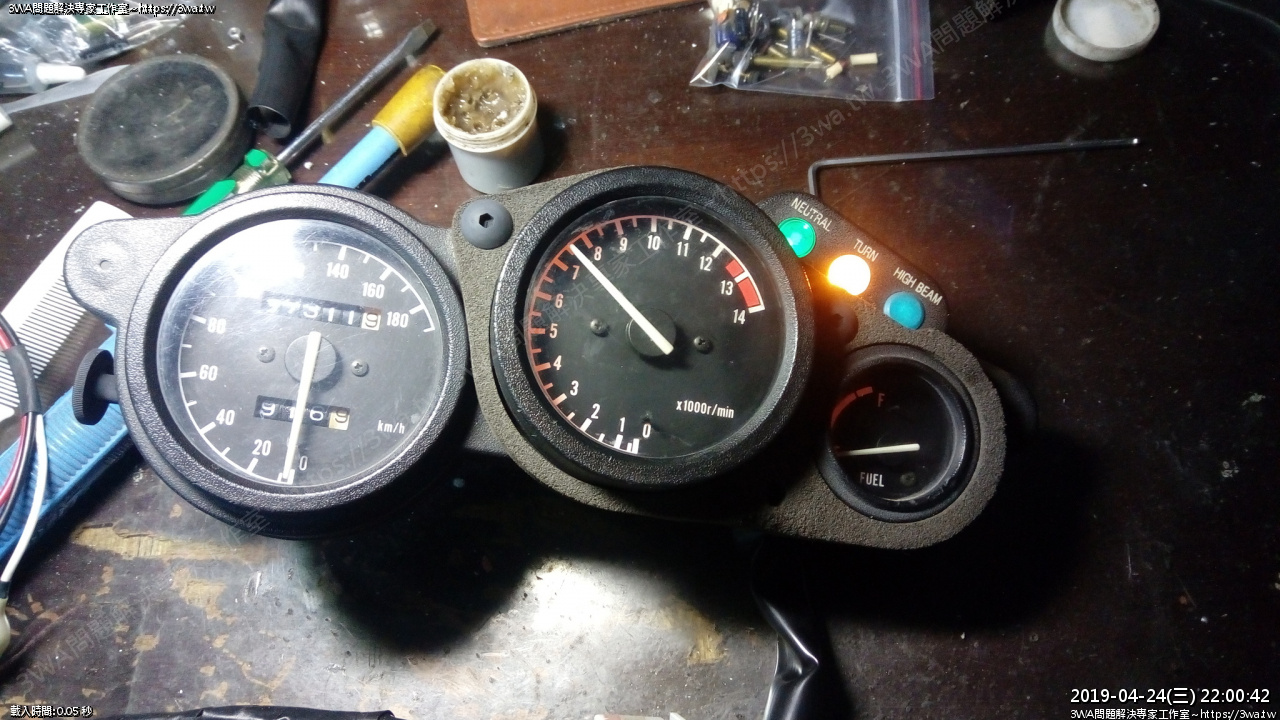

好了

//59.126.75.42/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1556114647.jpg

通知車主來取回
