標題: NSR150 更換前叉油封 - 左前叉
網址:http://59.126.75.42/blog/blog.php?id=1767
內容:


這幾天NSR左前叉溼溼的,似乎越漏越大,是該修了

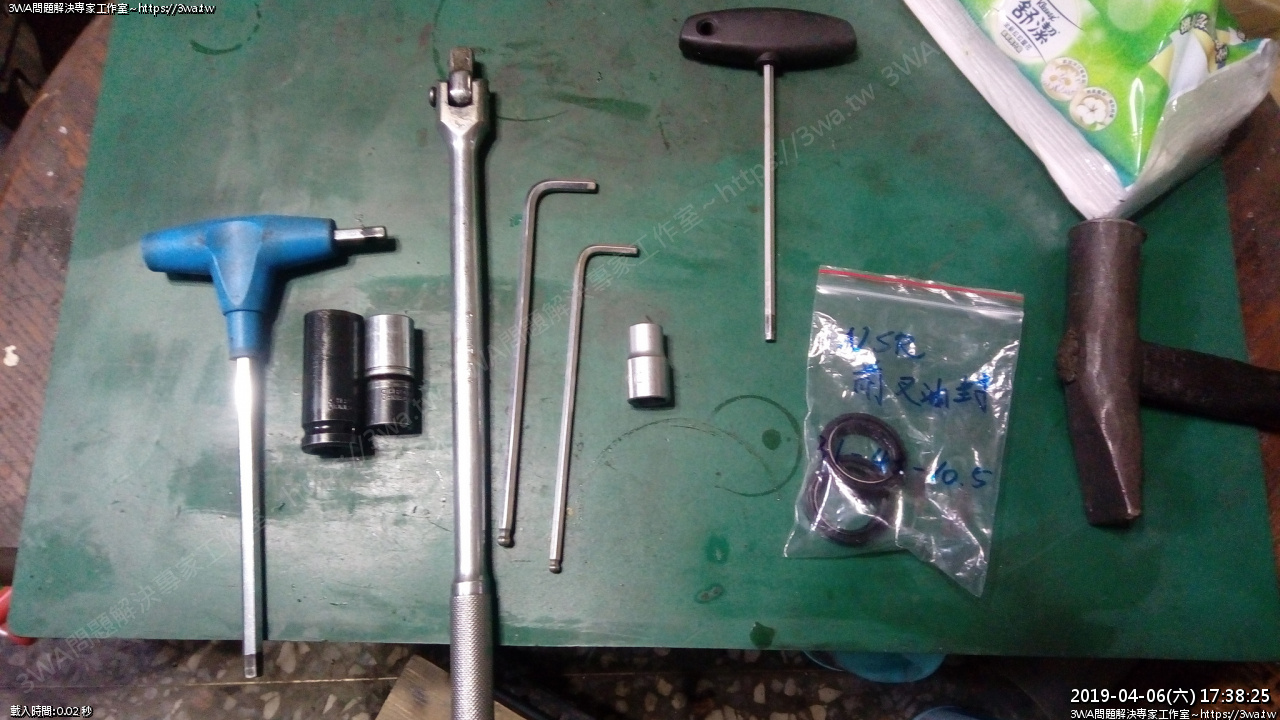

準備了一些工具

新的前叉油封 31-43-10.5 (聽老板說同KTR)

金帝前叉油 160cc

NSR 31的前叉,羽山建議油量 160 即可

我覺得網路上寫的 180 太硬了

12mm套桶 (卡鉗螺絲)

17mm套桶 (前叉頂蓋)

19mm套桶 (拆輪軸螺帽)

5號內六角板手 (6mm內六角螺絲用)

6號內六角扳手 (8mm內六角螺絲用)

膠、鐵鎚

翹胎棒 (翹油封用,不然就要用超大一字起子)

衝搫起子 (速度線的十字螺絲)





我記得以前有備,但每次要用都找不到…所以又買新的

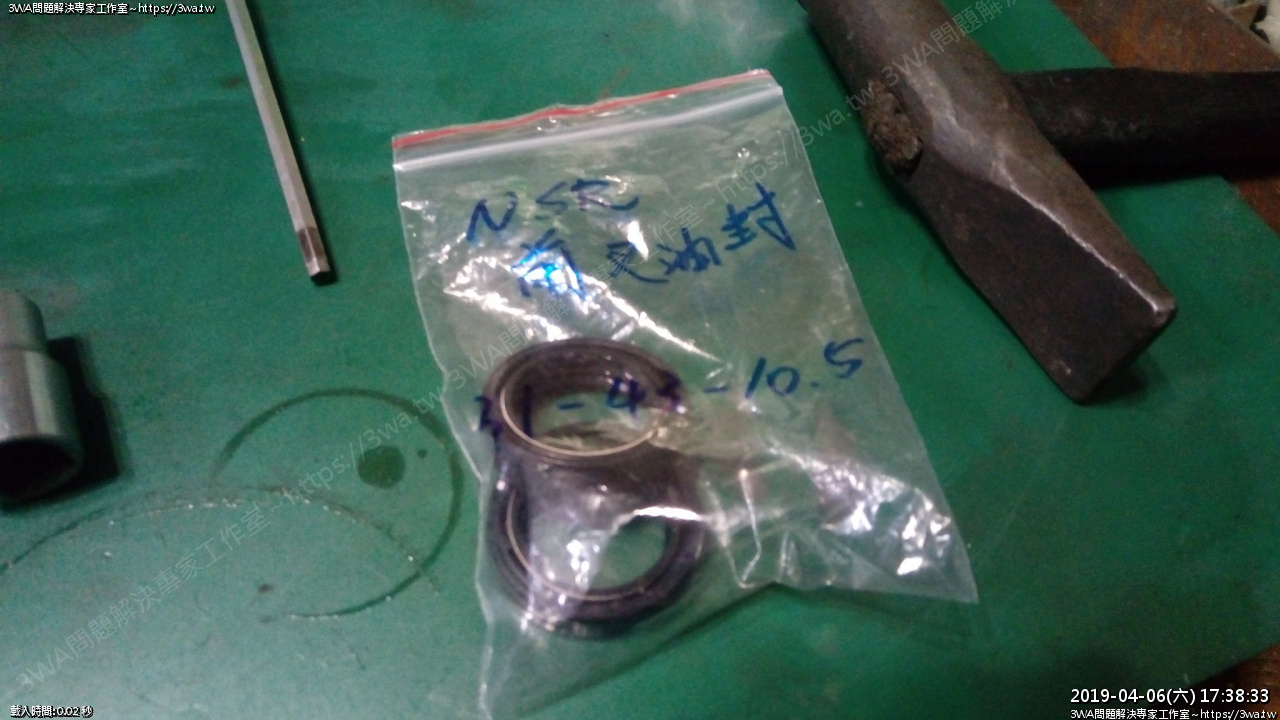

31-43-10.5





準備開拆了

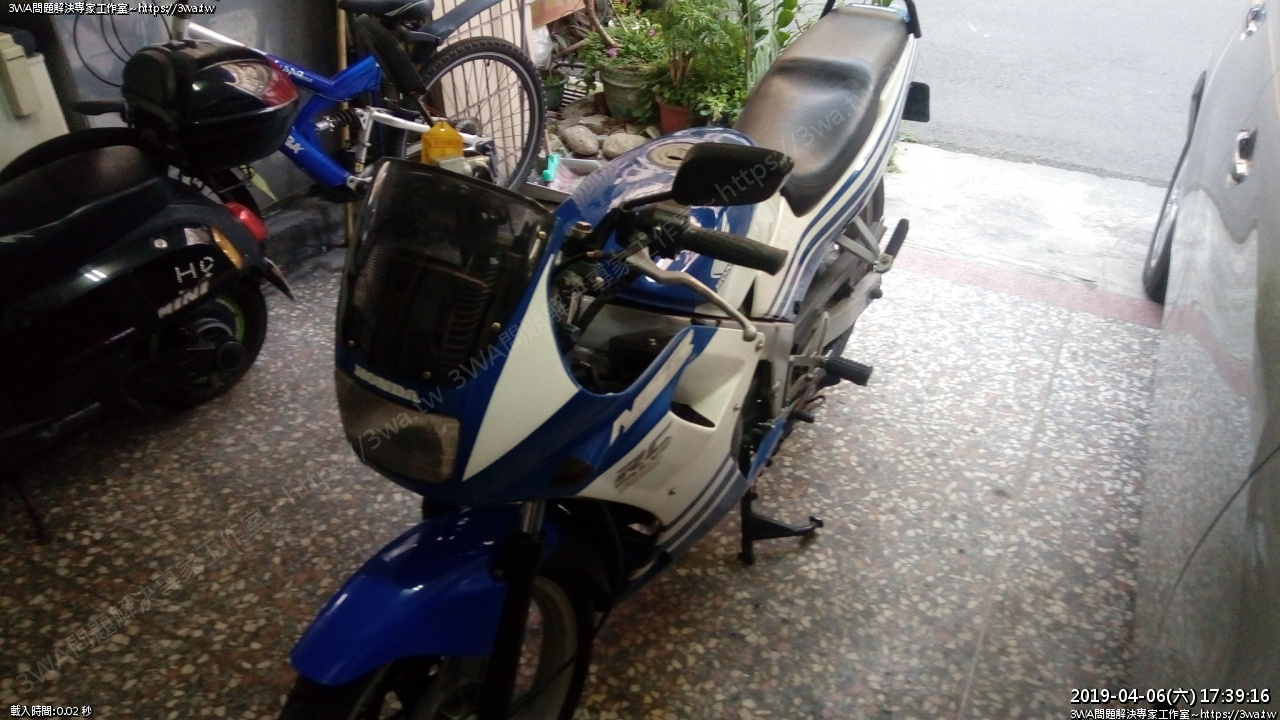

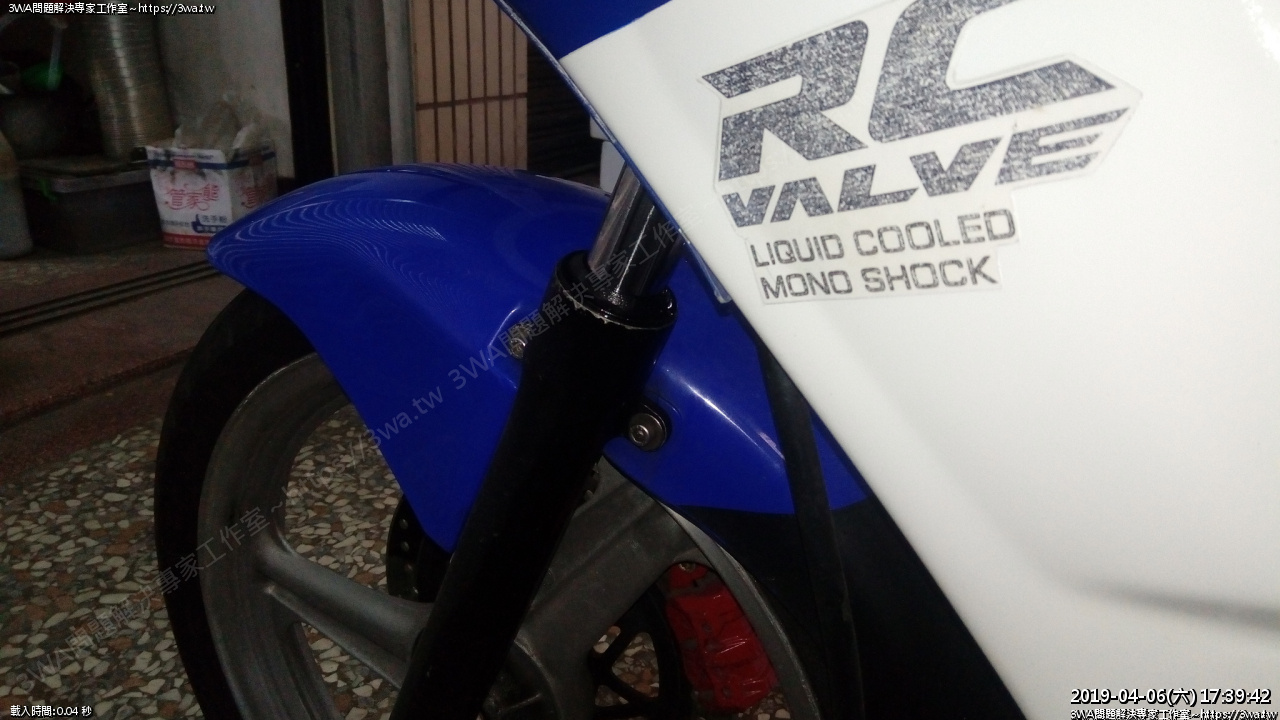

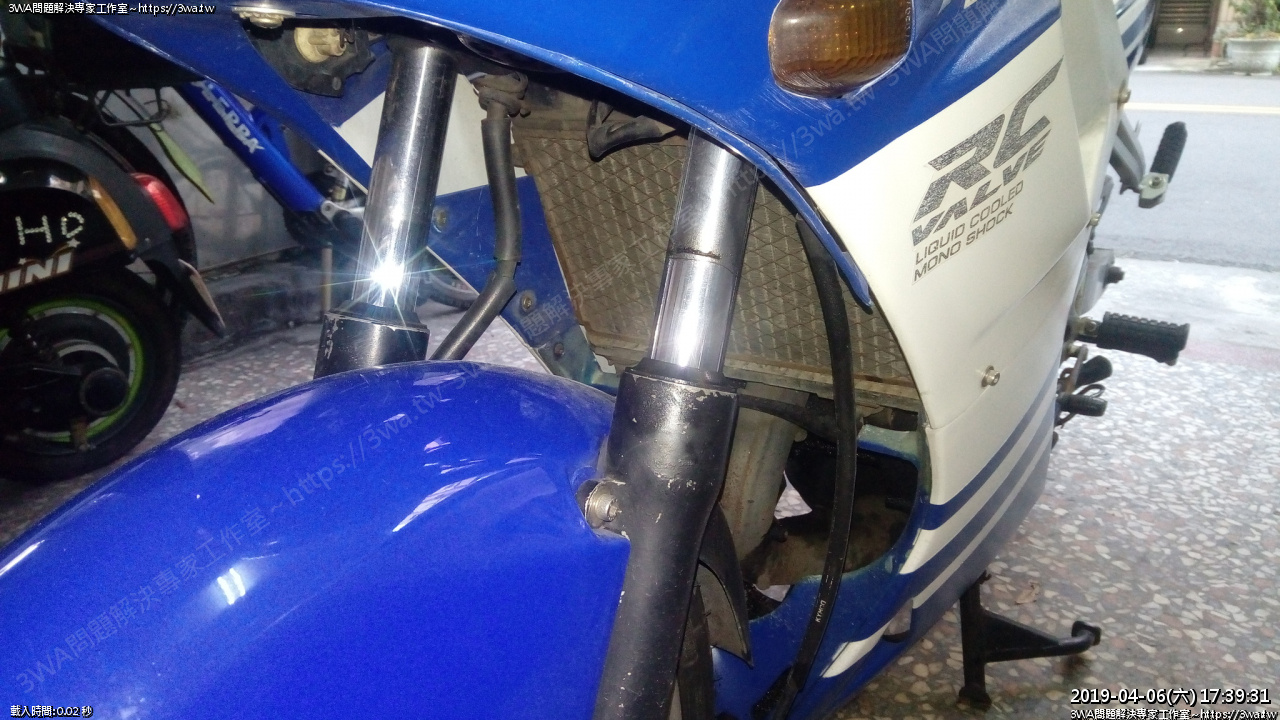

漏油的左前叉





已會流下來了

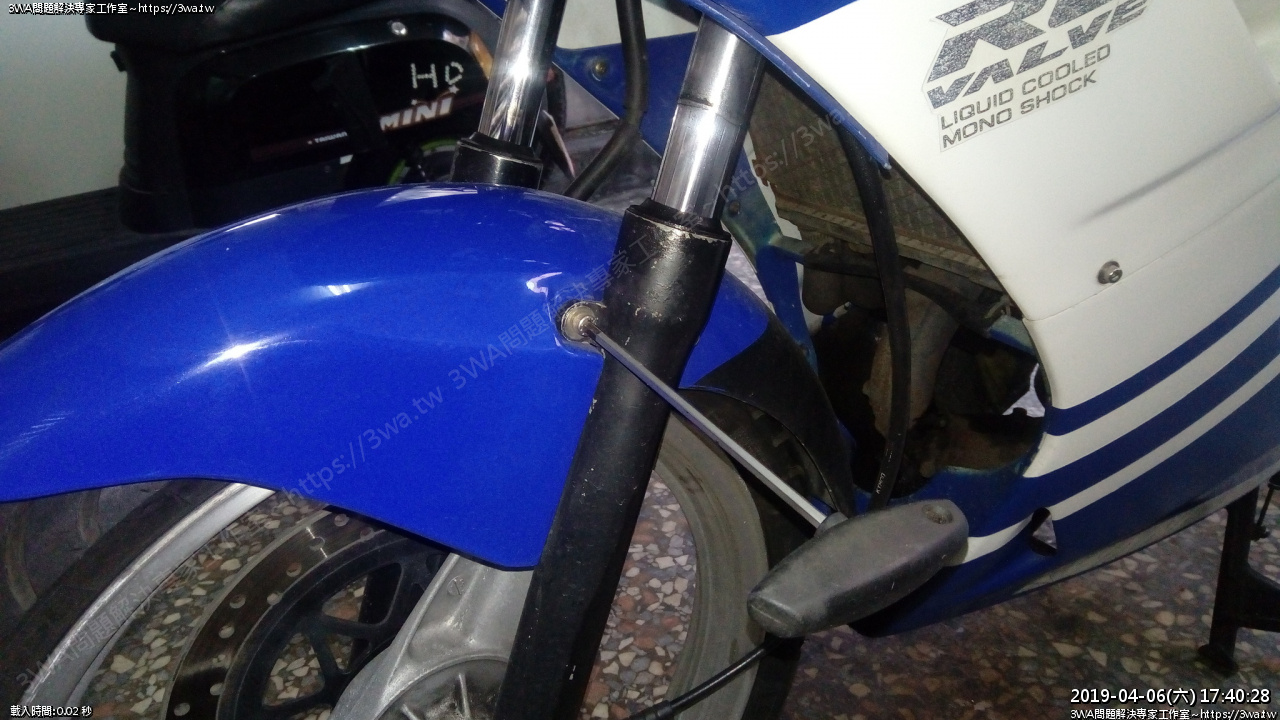

先把土除放鬆

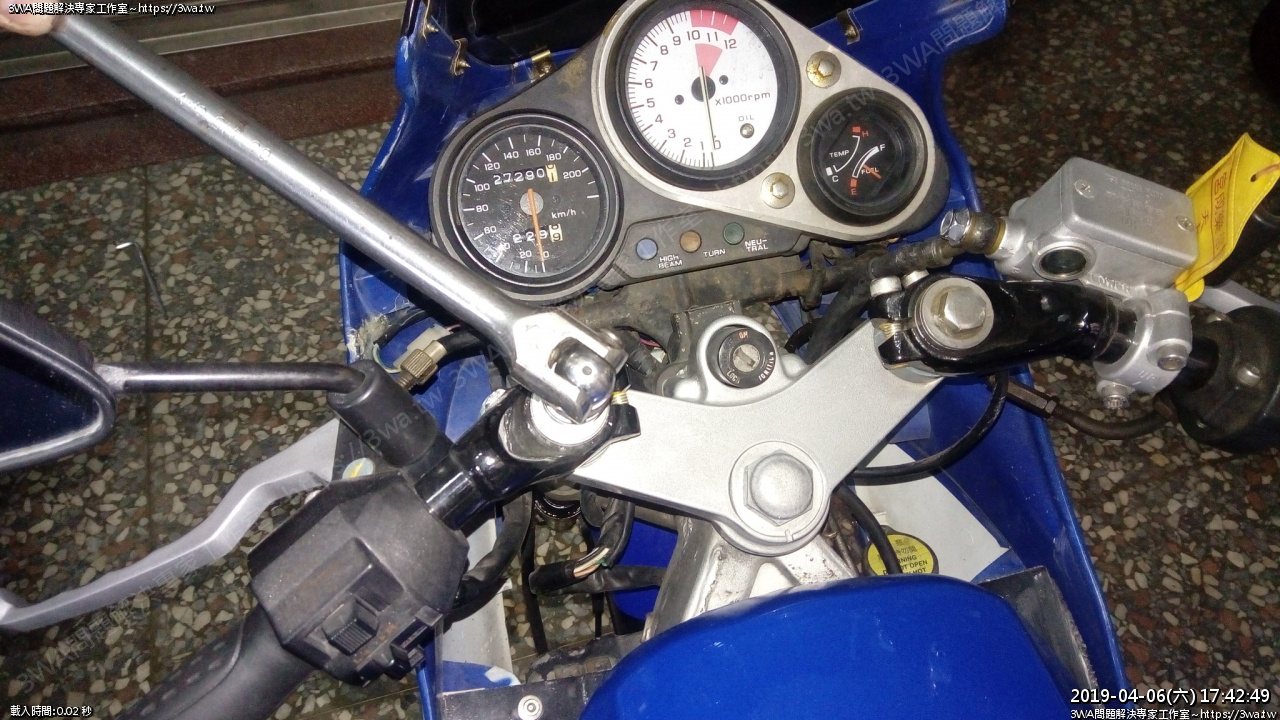

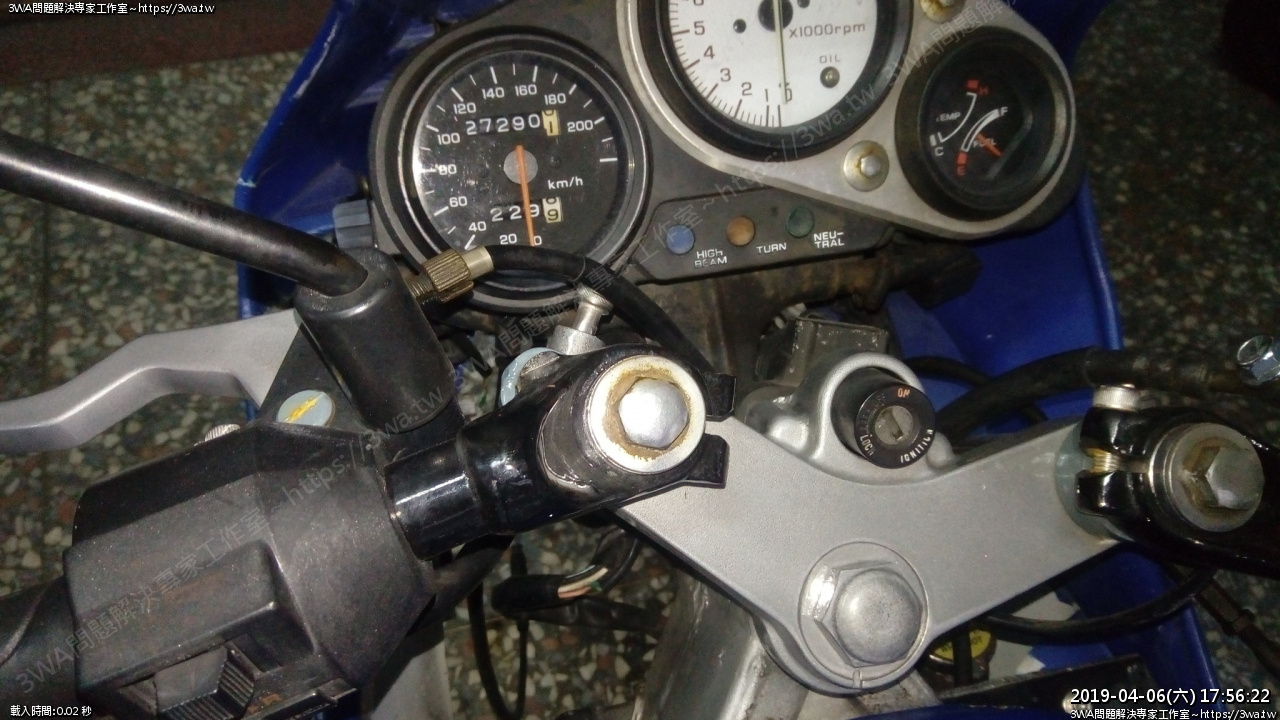

趁還沒拆時,先把好拆的螺絲放鬆,前叉螺絲頂蓋(17mm)

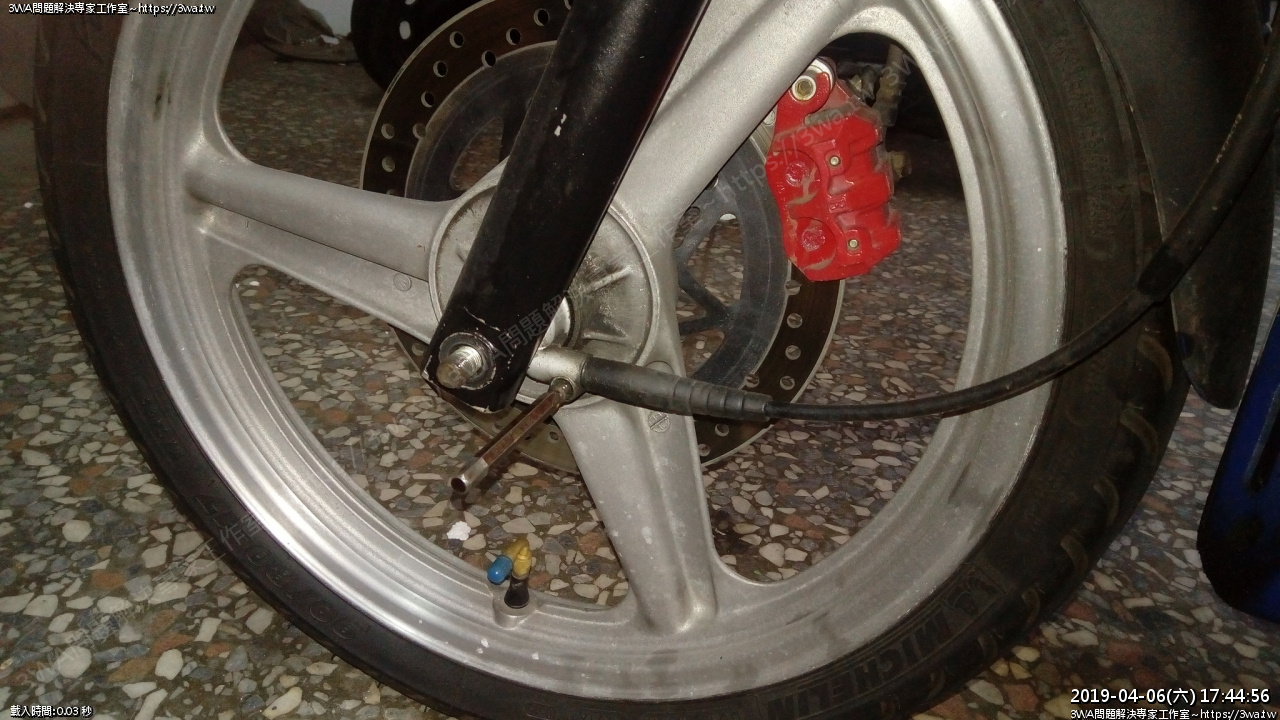

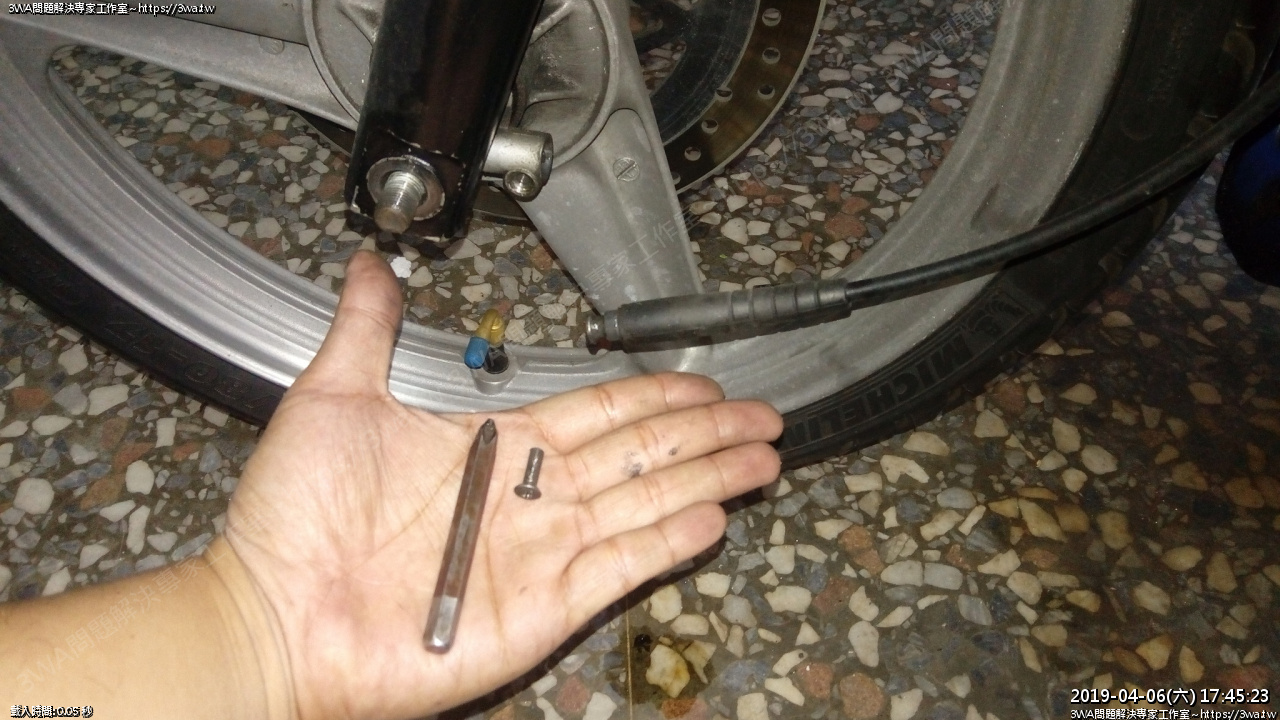

拆下速度線,要用十字的,衝起打一下





拆下

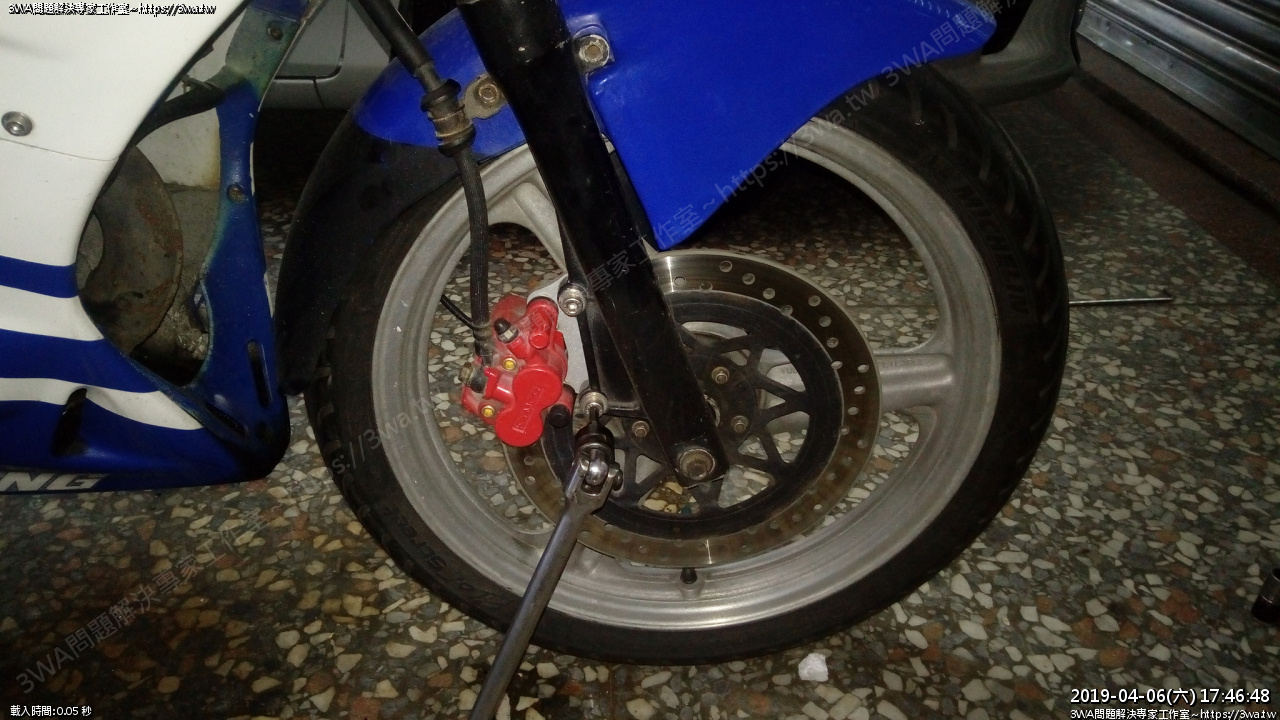

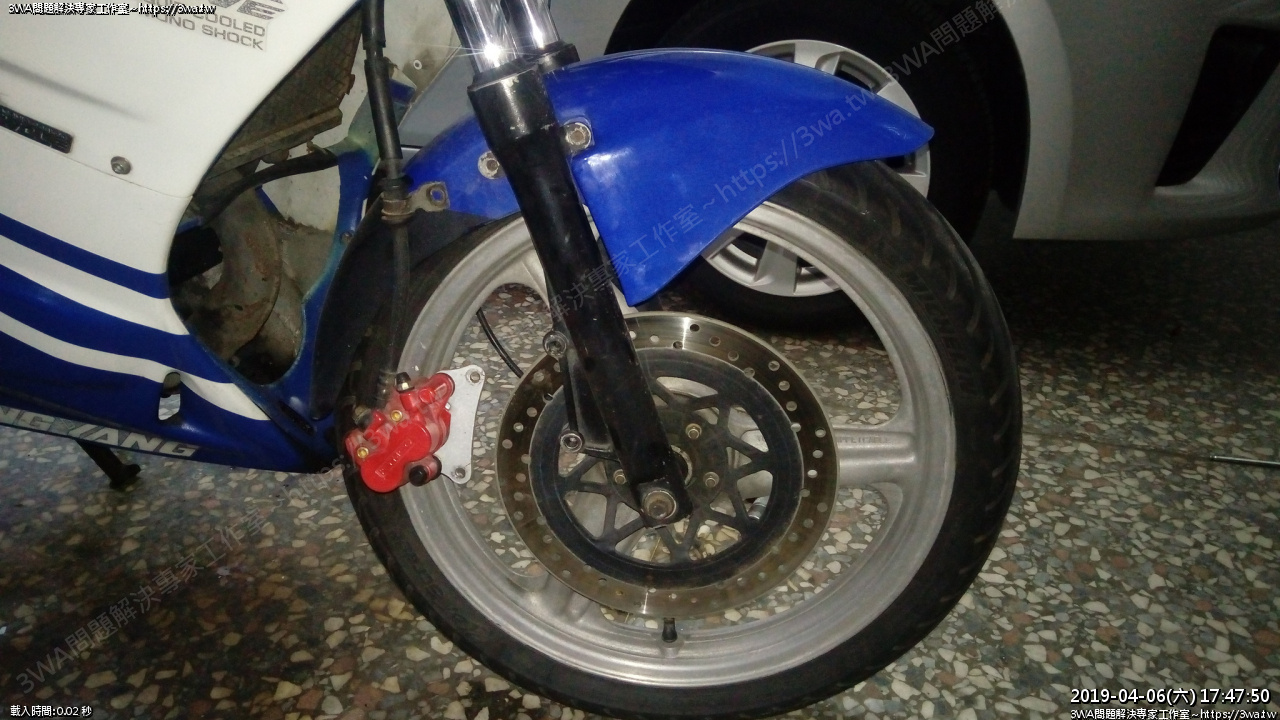

由於要拆前叉,前輪也要下來,拆下卡鉗





卡鉗下來

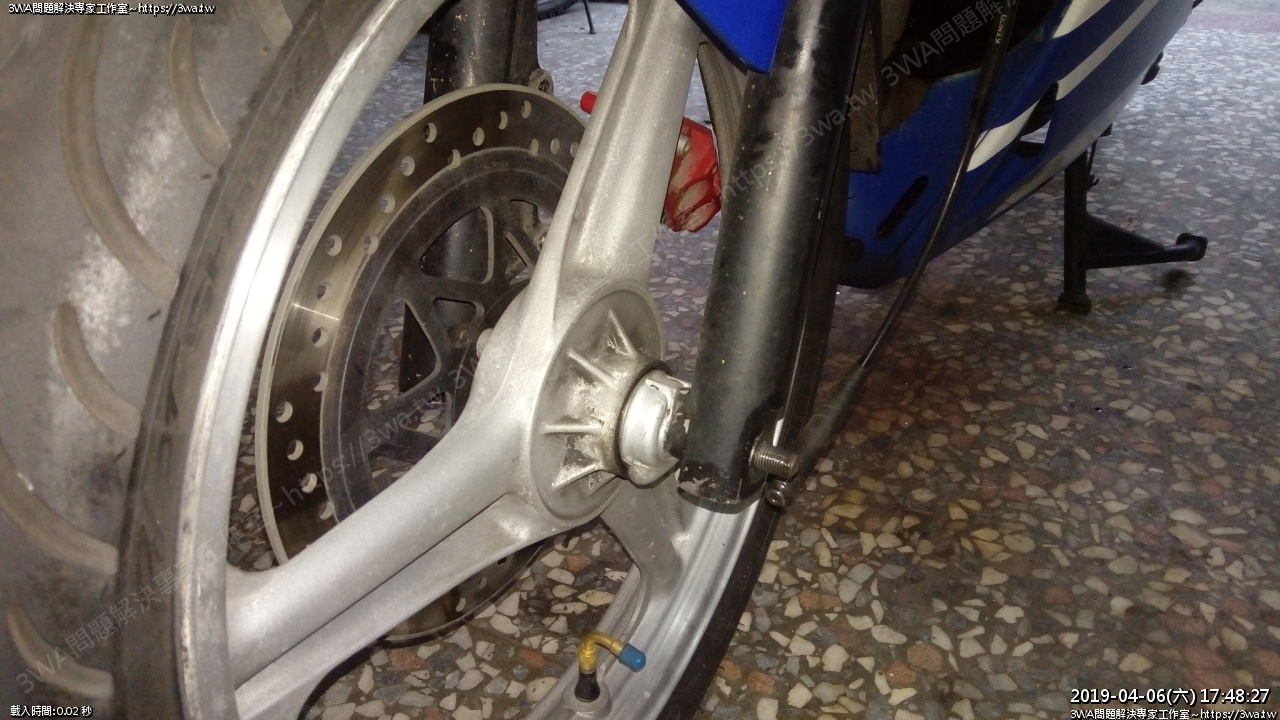

準備拆輪子





用19mm拆下輪框的螺帽





前輪拆下來了

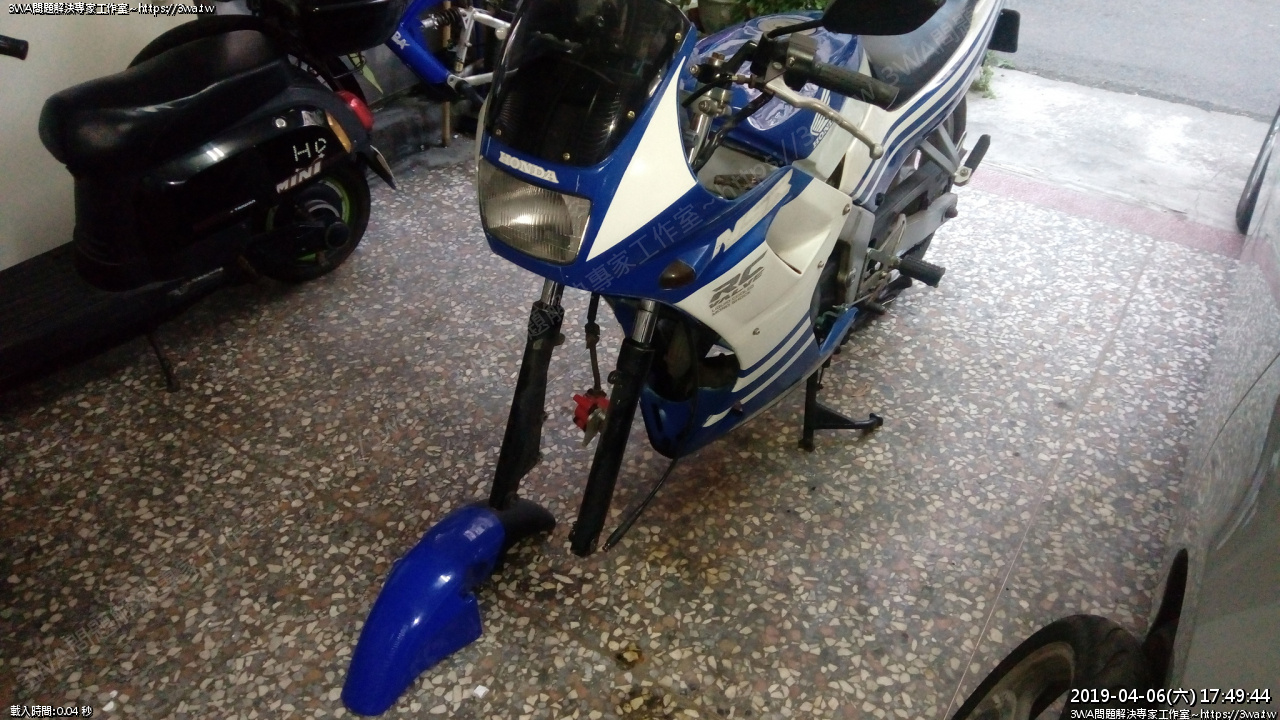

土除也拿下來

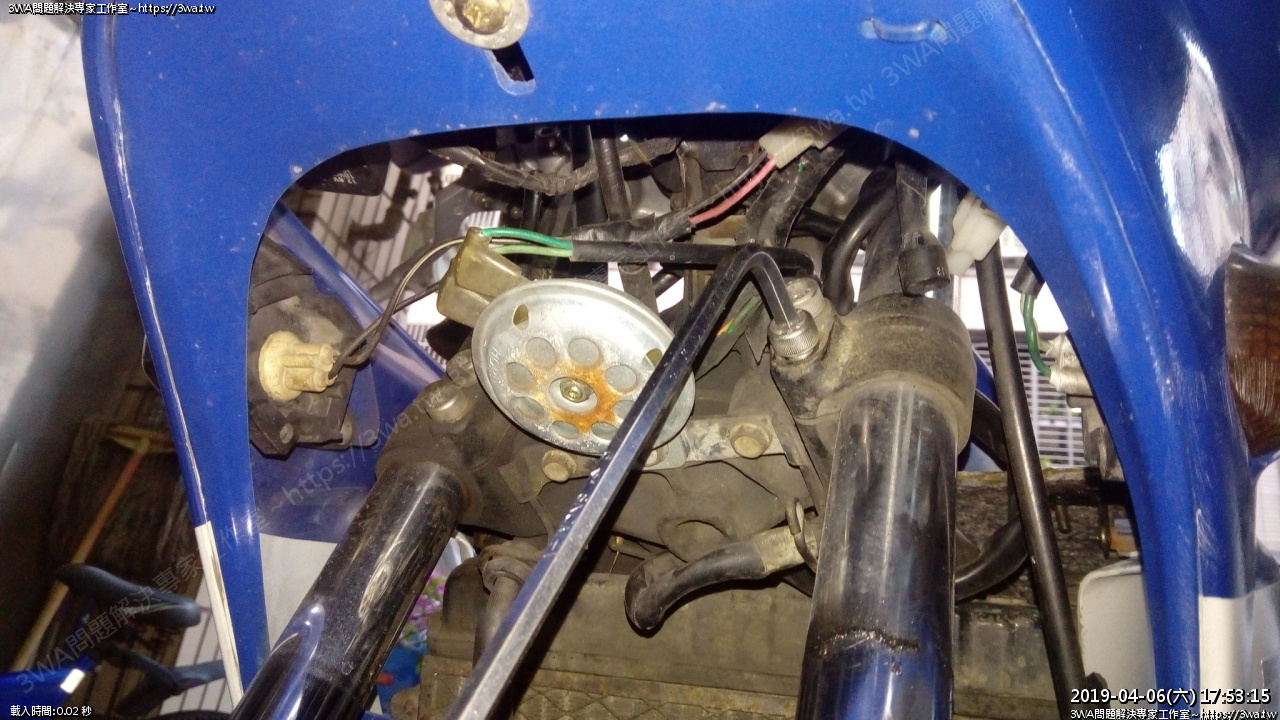

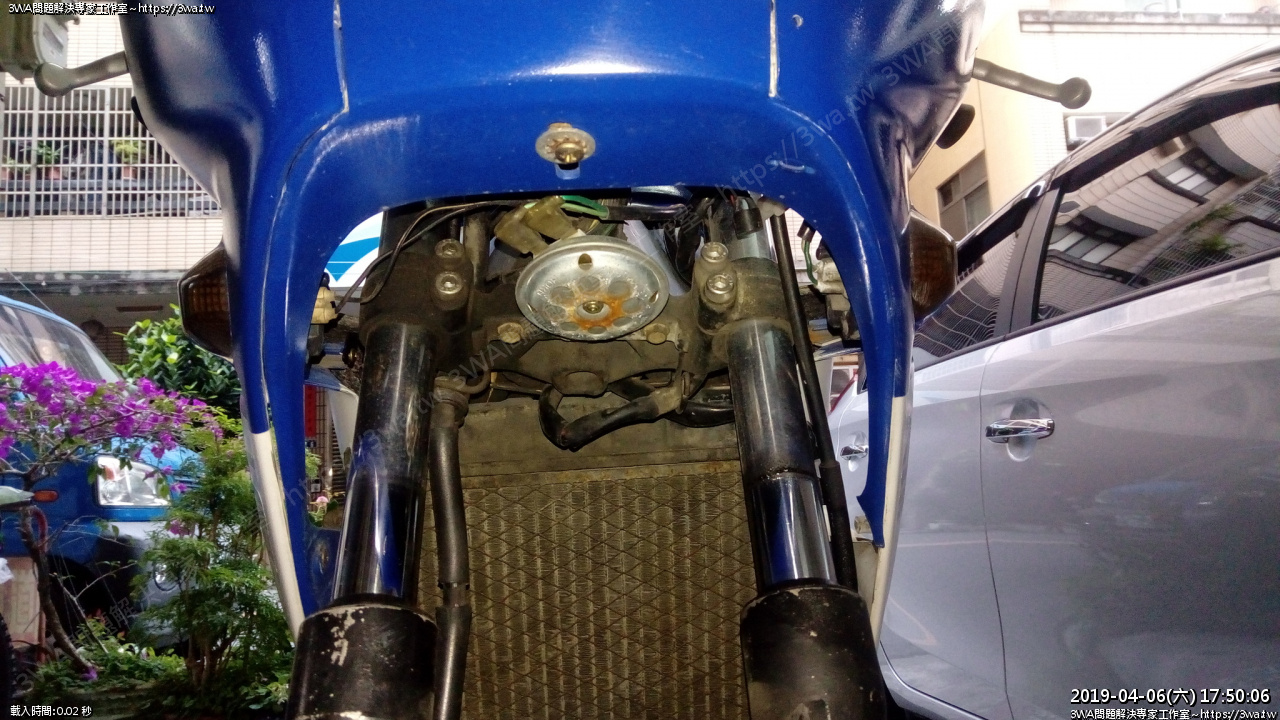

以前曾換過內六角螺絲,手伸上去拆下下三角台螺絲





頂住,逆時針轉

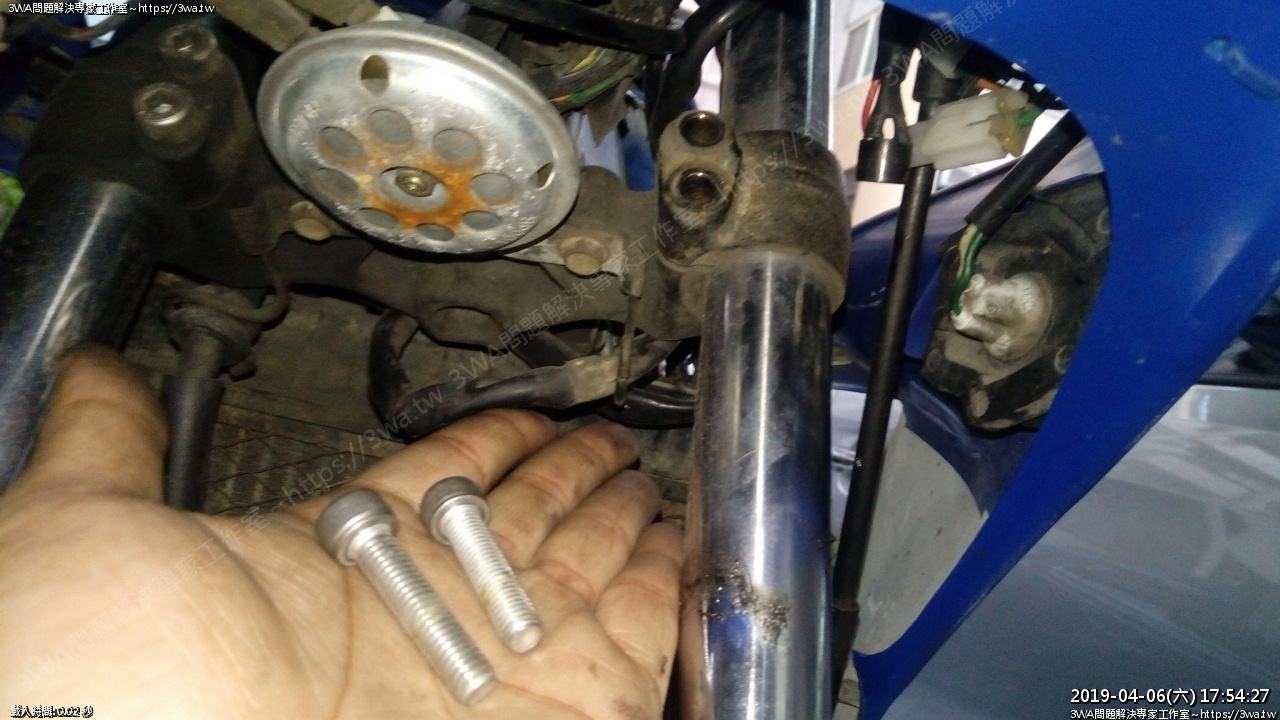

拆下了

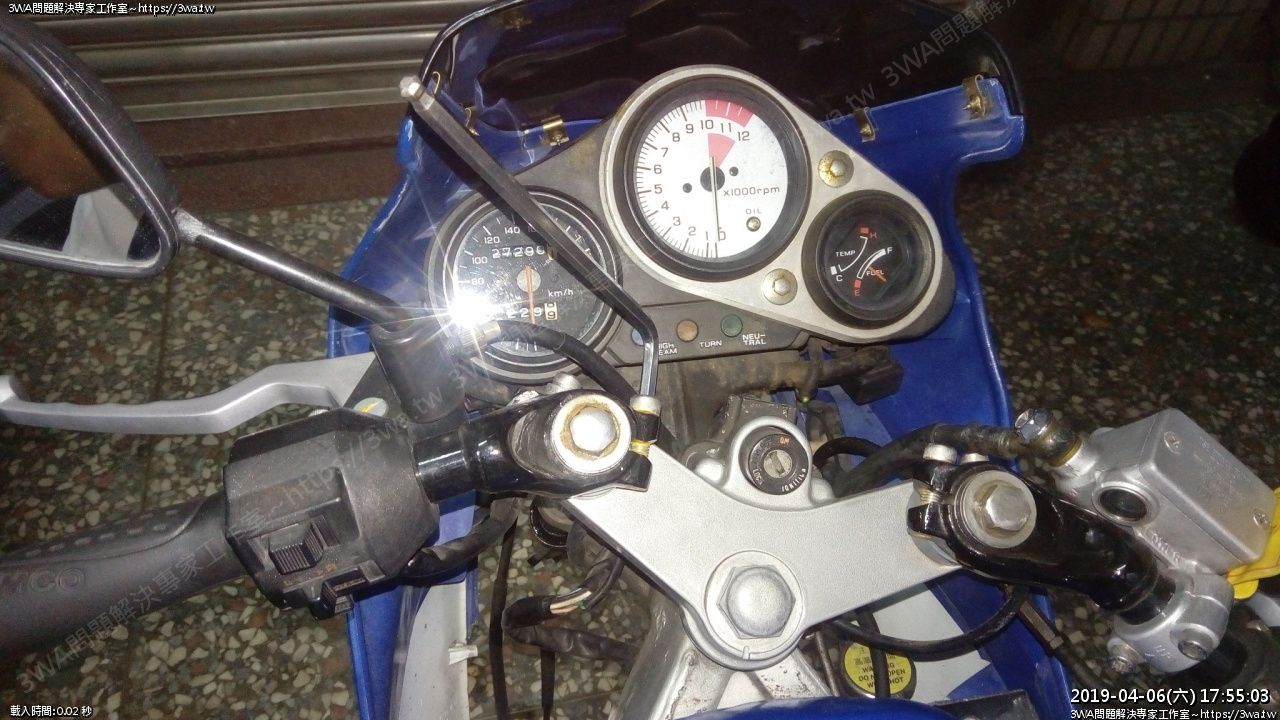

上面手把螺絲拆下





下面還有一顆,鎖三角台與前叉的螺絲,拆鬆





拔前叉時,要小心手把跟手把座別掉了

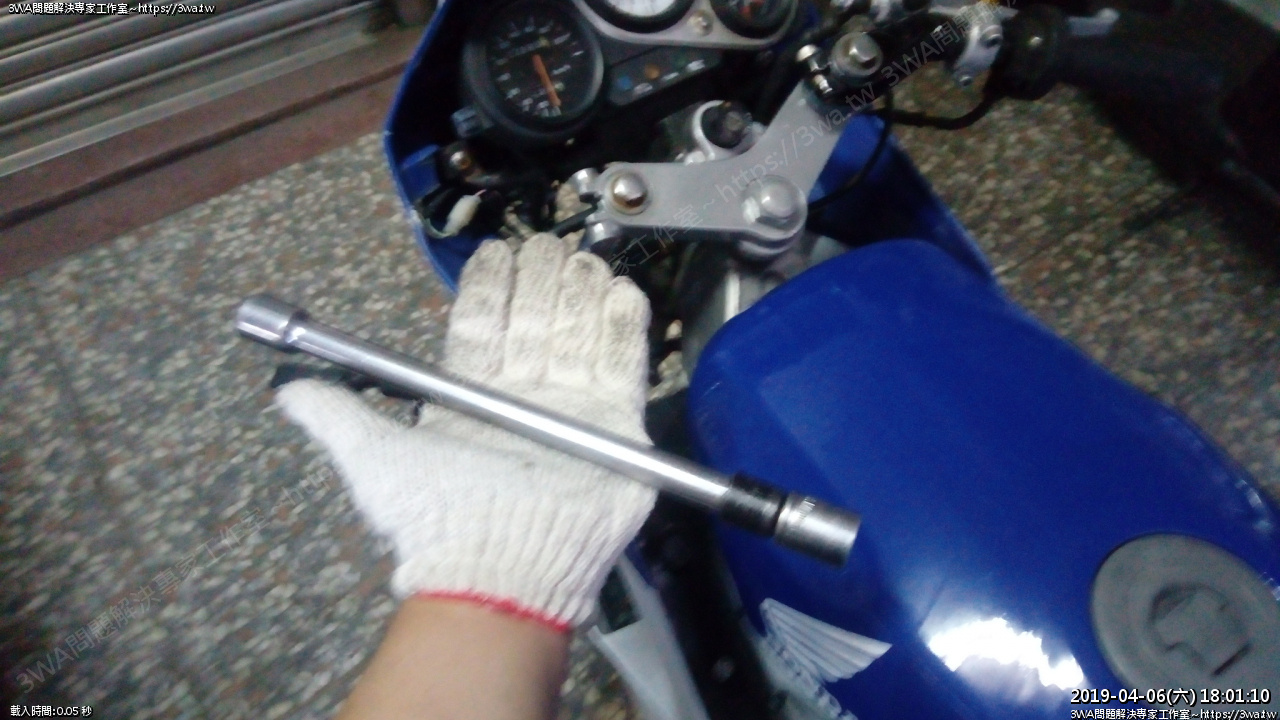

前叉下不去時,可以用延長桿+17mm套桶+鐵鎚輕敲





前叉就拿下來了

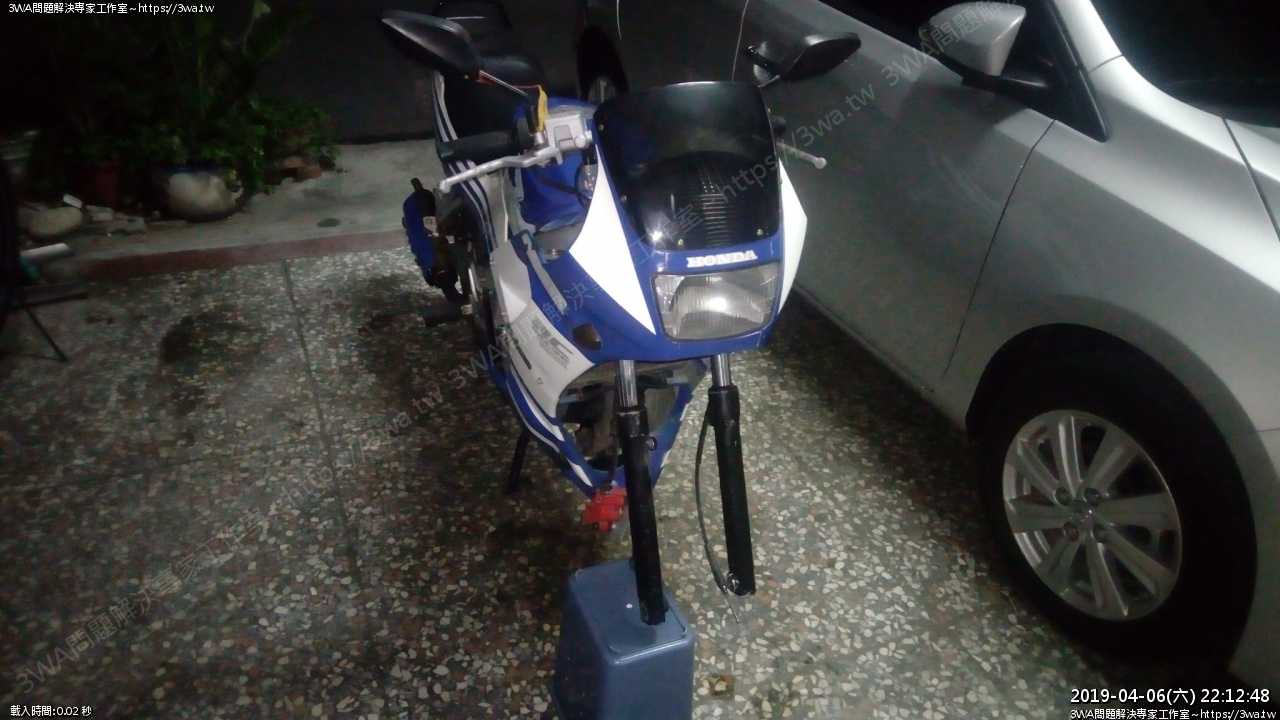

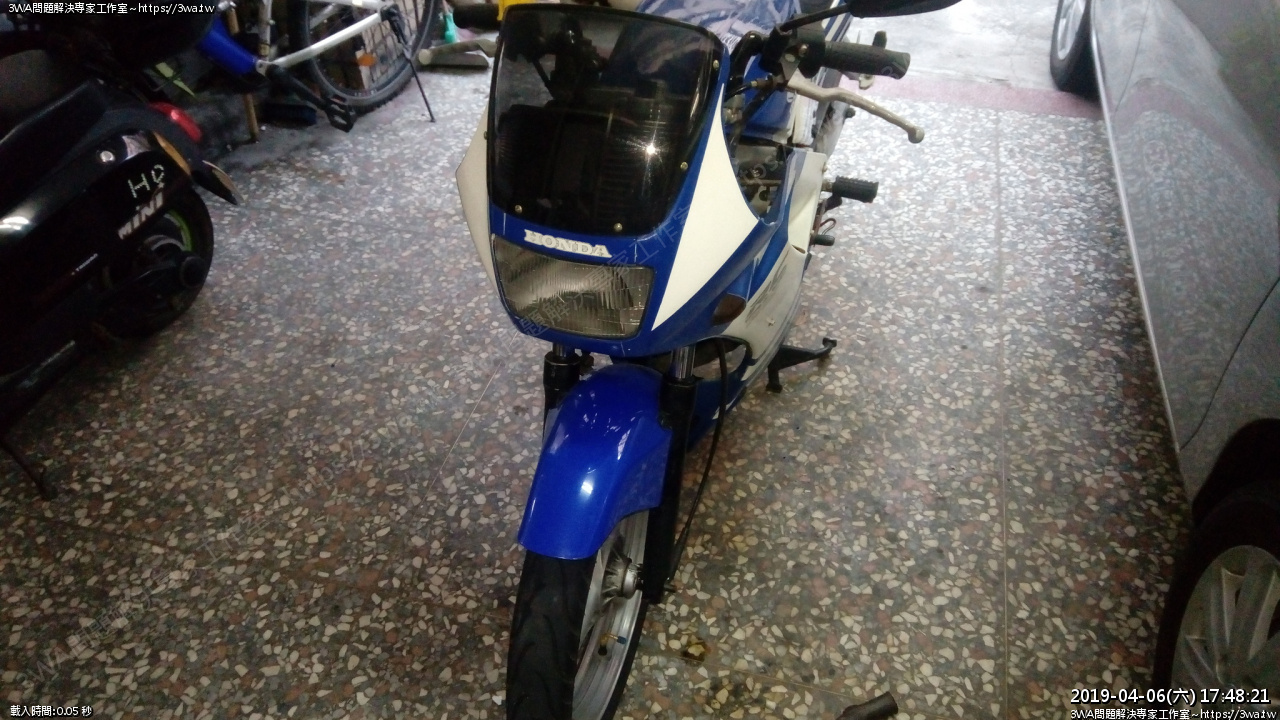

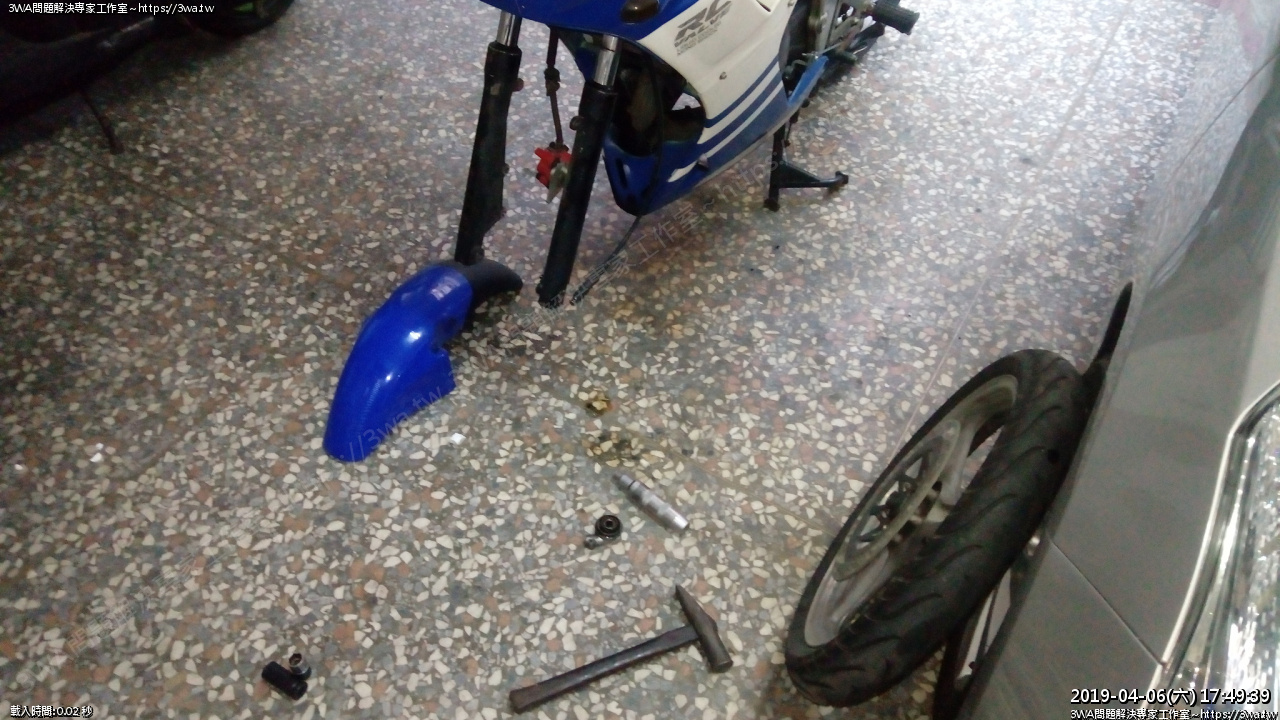

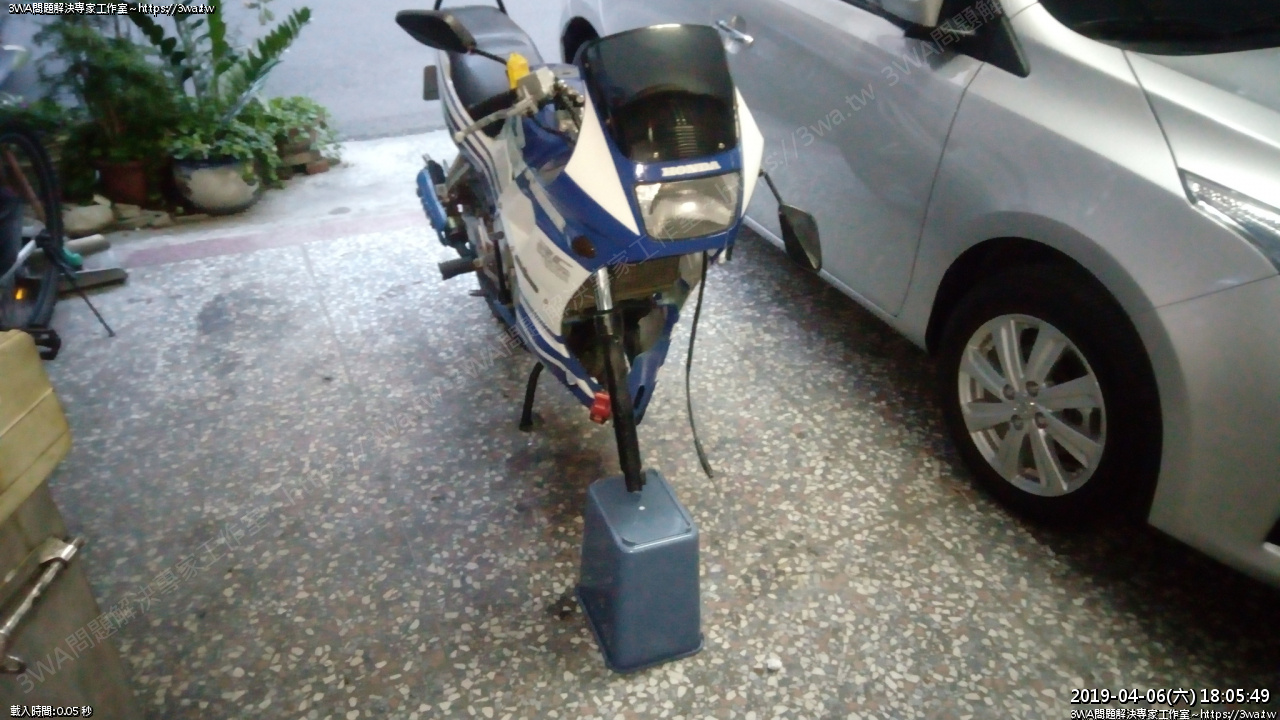

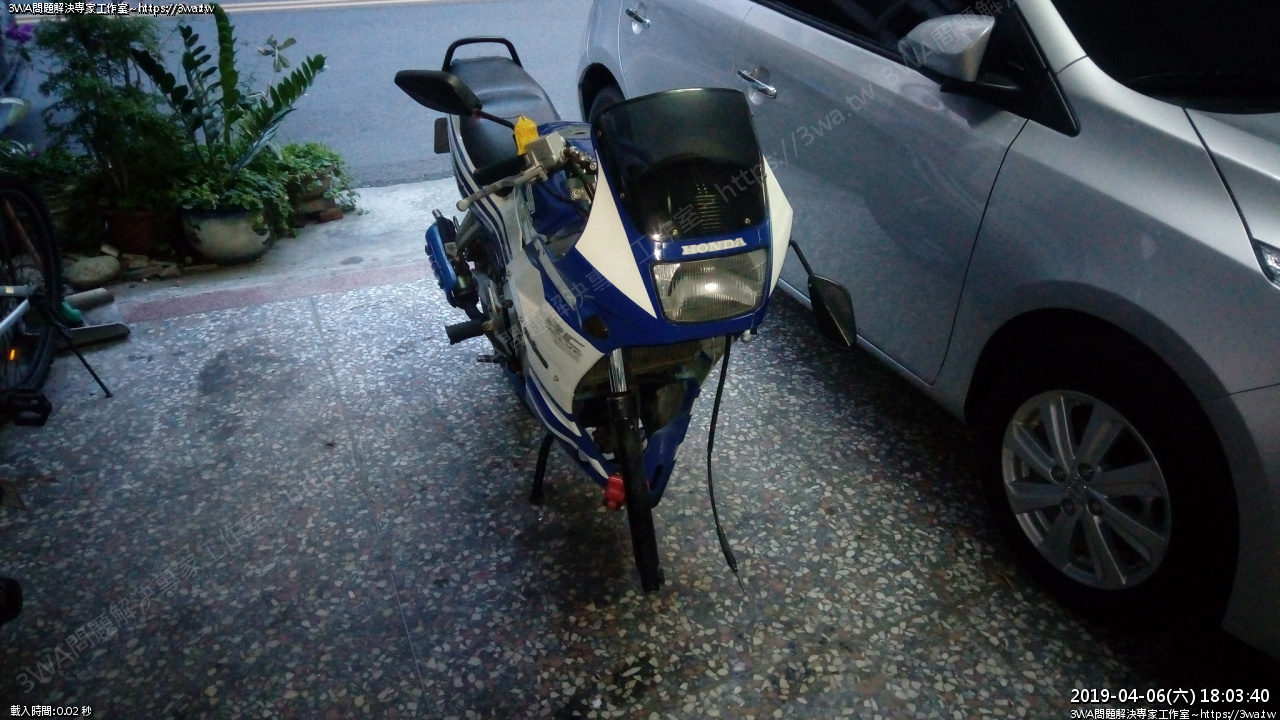

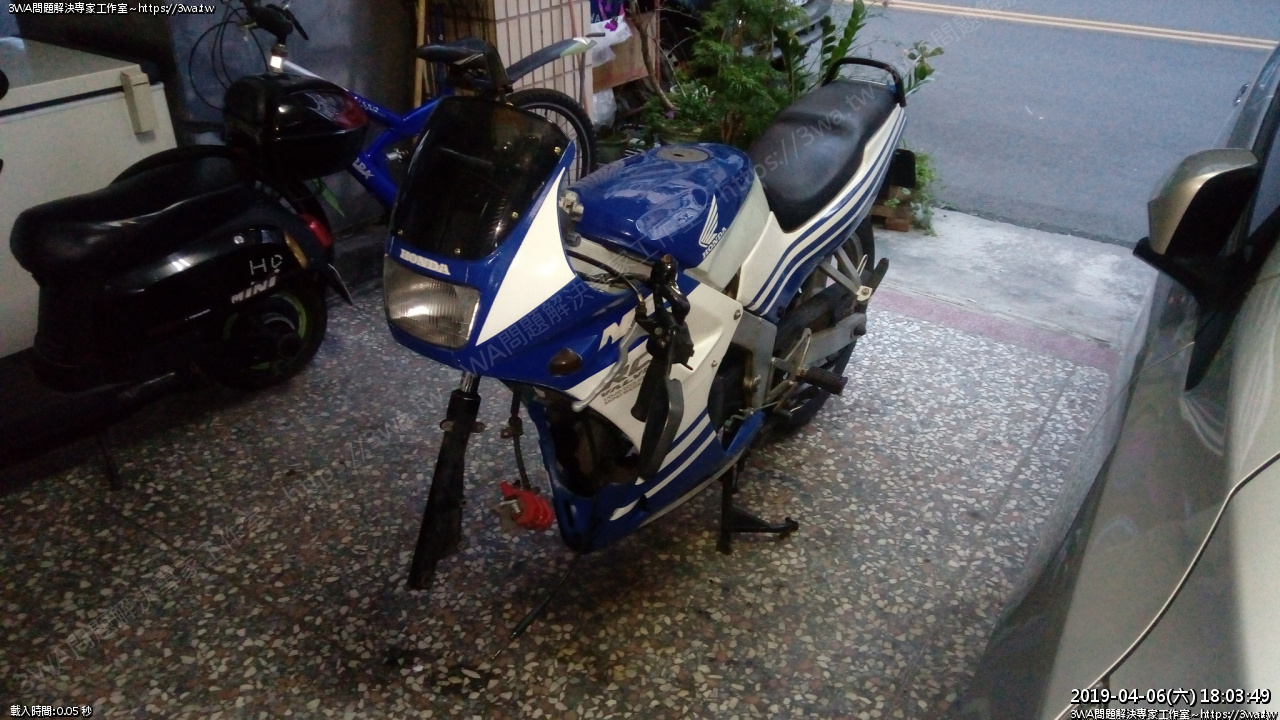

這時車的狀況,掰咖中





雖然重心在後面,但還是有點怕怕的





拿個垃圾桶頂著,車不要倒了,因為在戶外,剛好要吃飯了,就不把前叉固定器拿出去

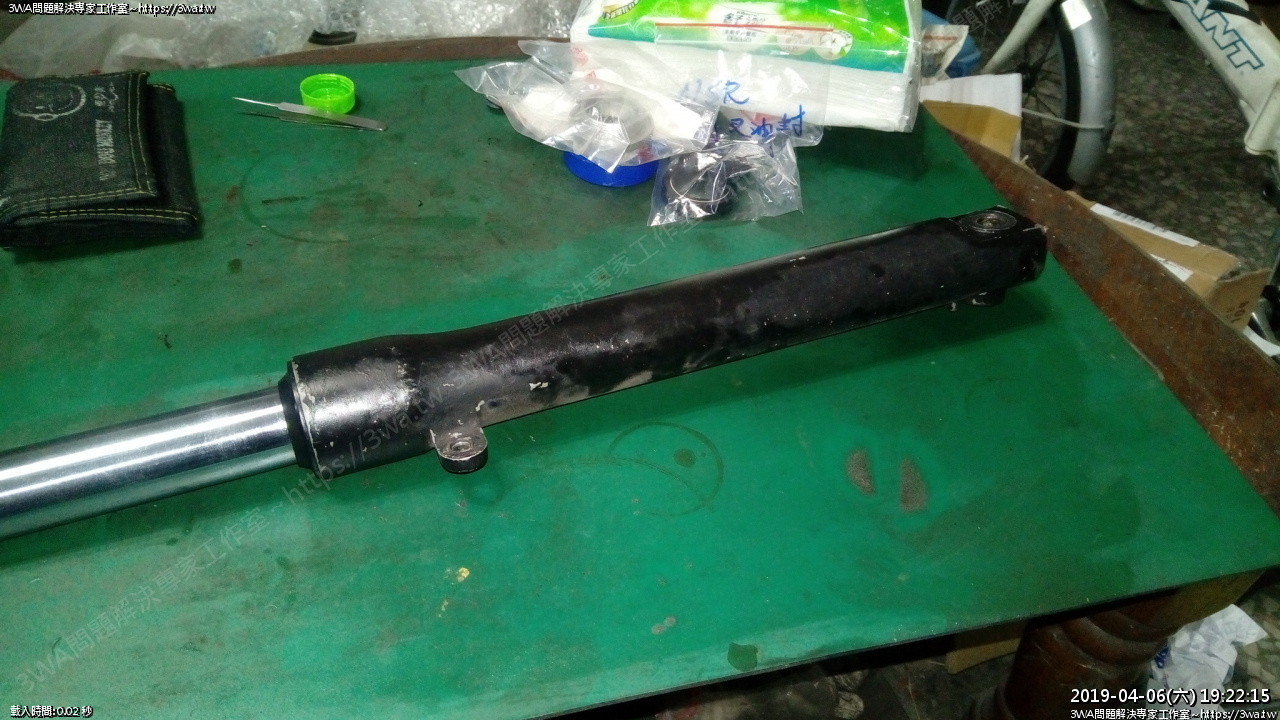

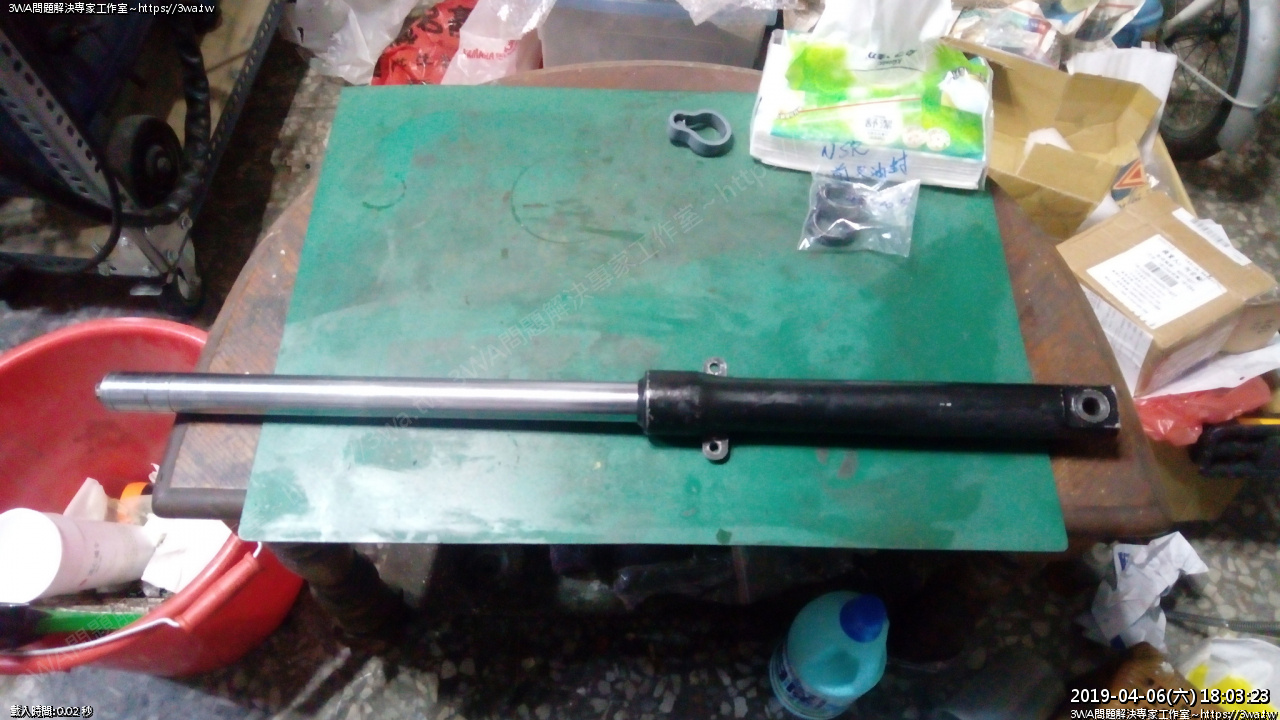

拆下的前叉,準備拆油封

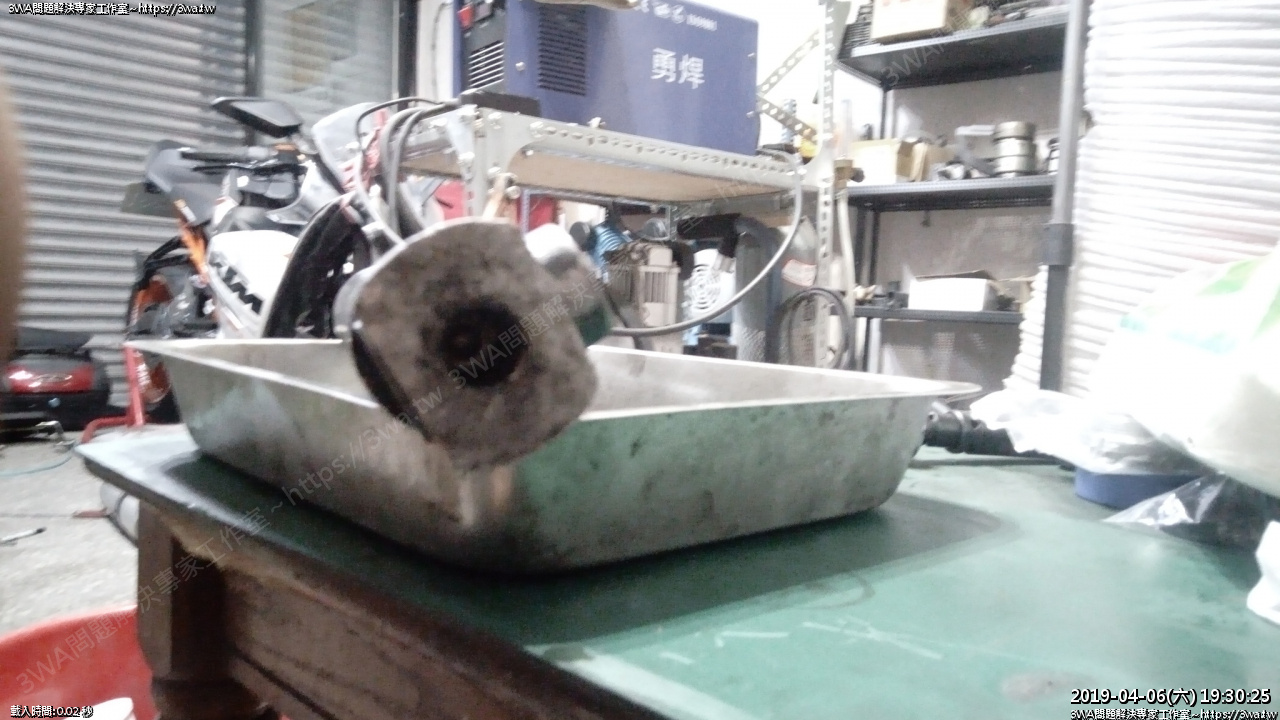

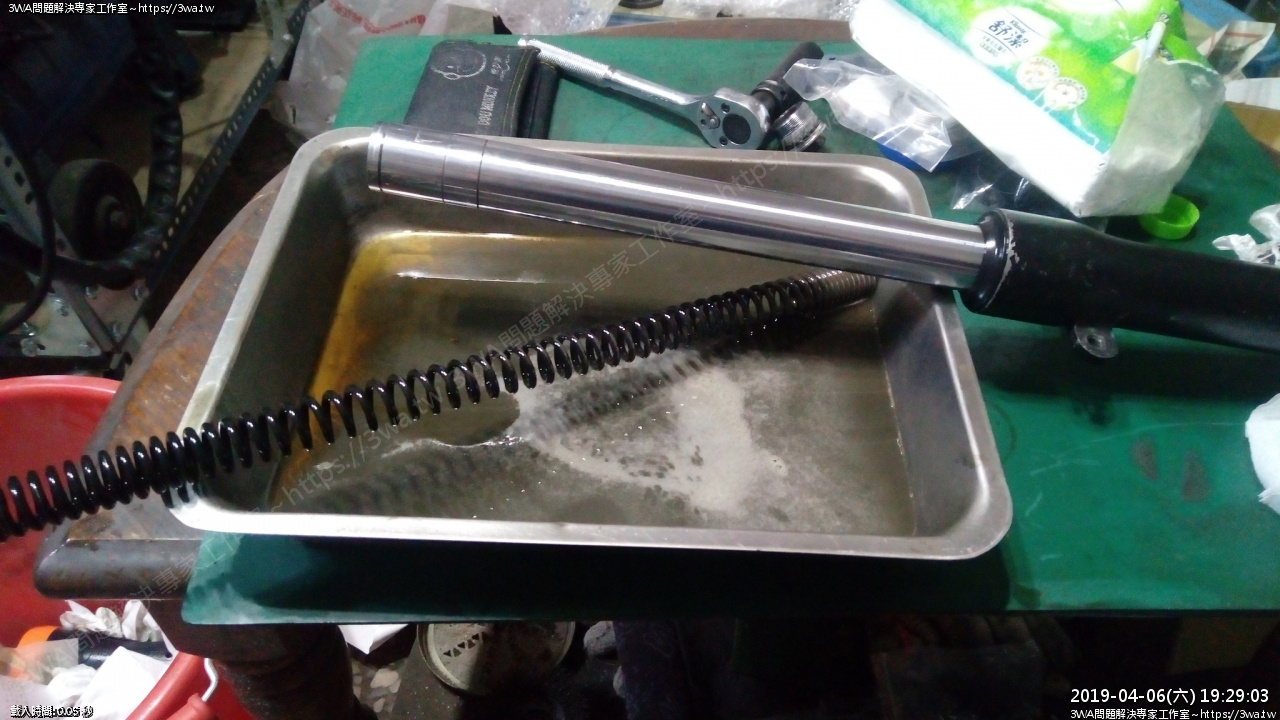

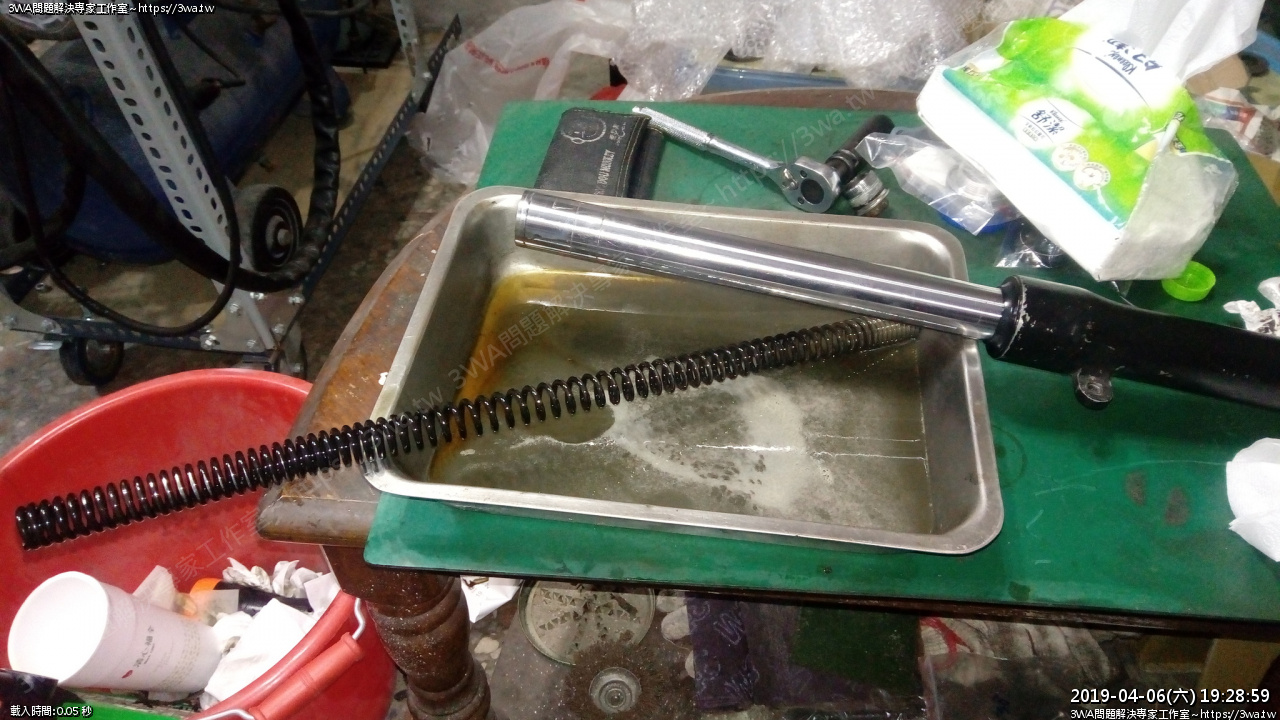

頂蓋螺絲拆下,把彈簧抽出來,把油倒一倒





好髒的油啊...

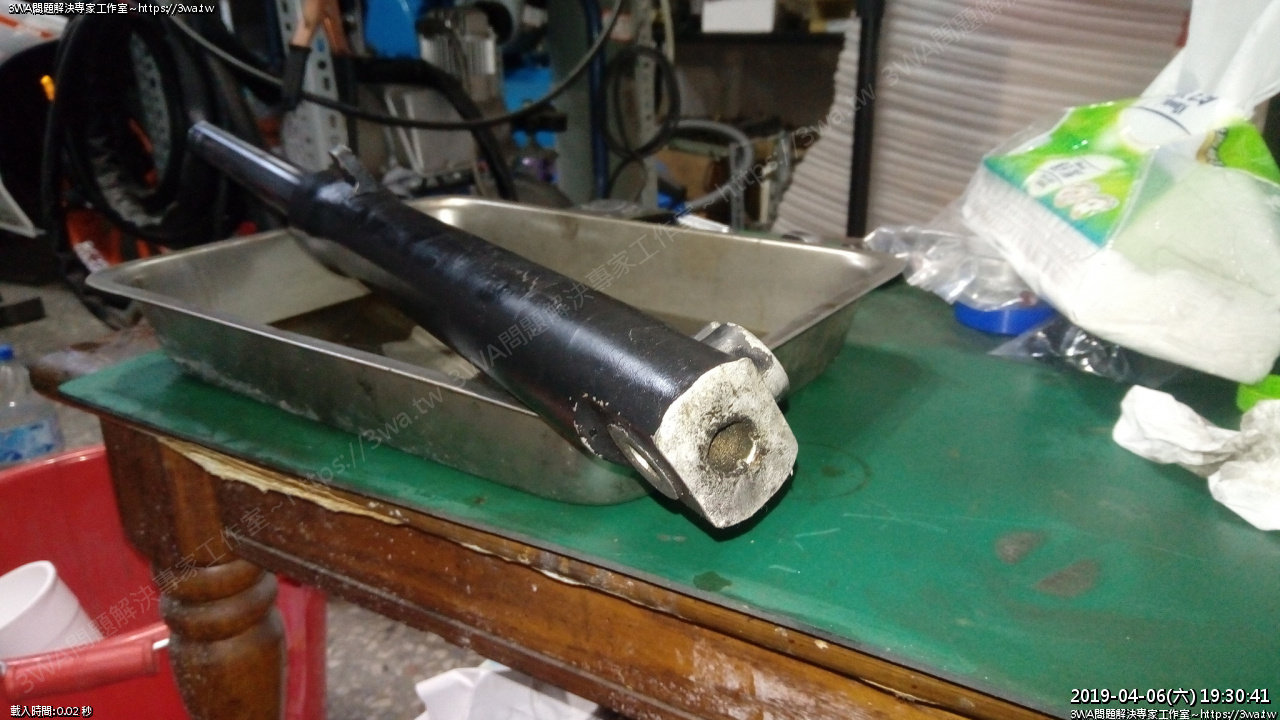

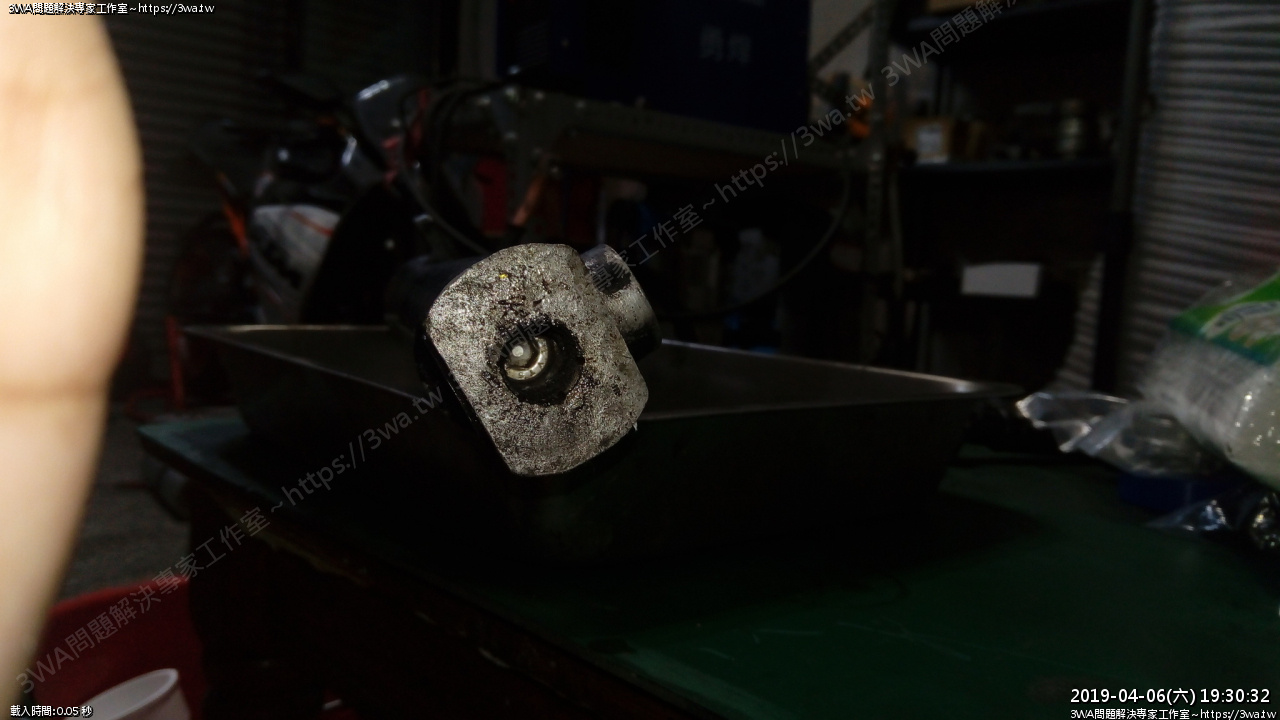

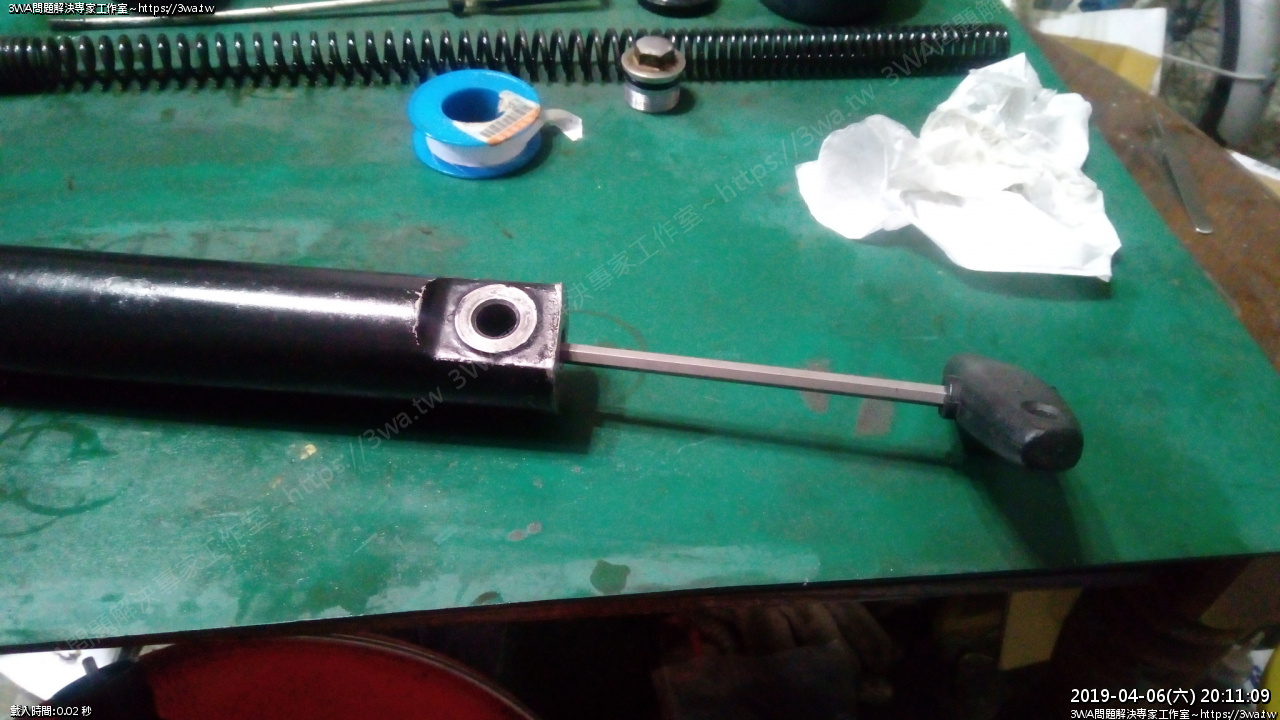

要分解前叉,下面還有一顆8mm內六角,這顆其實可以在車上先拆鬆

在拆三角台螺絲前,這支可以先扭鬆再下車比較好





內六角螺絲 8mm,  6號的





要拆了

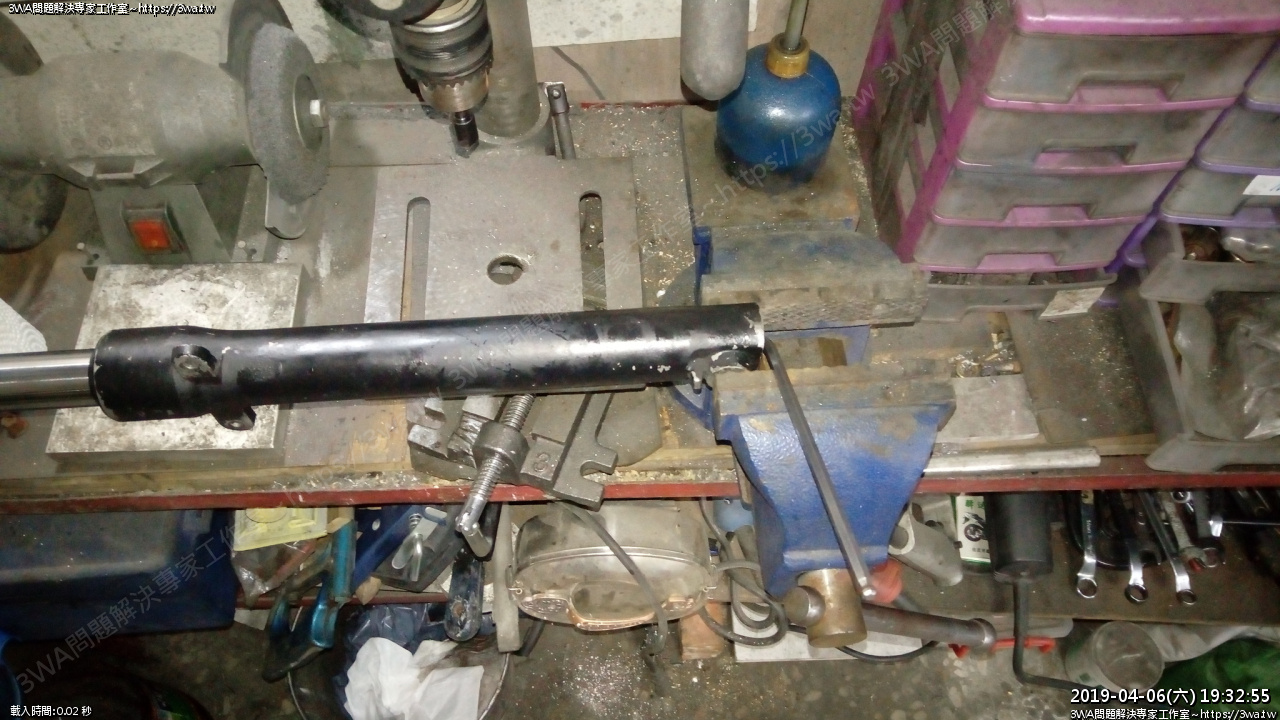

借用萬力夾著轉鬆





螺絲拆下後,前叉可以分解了

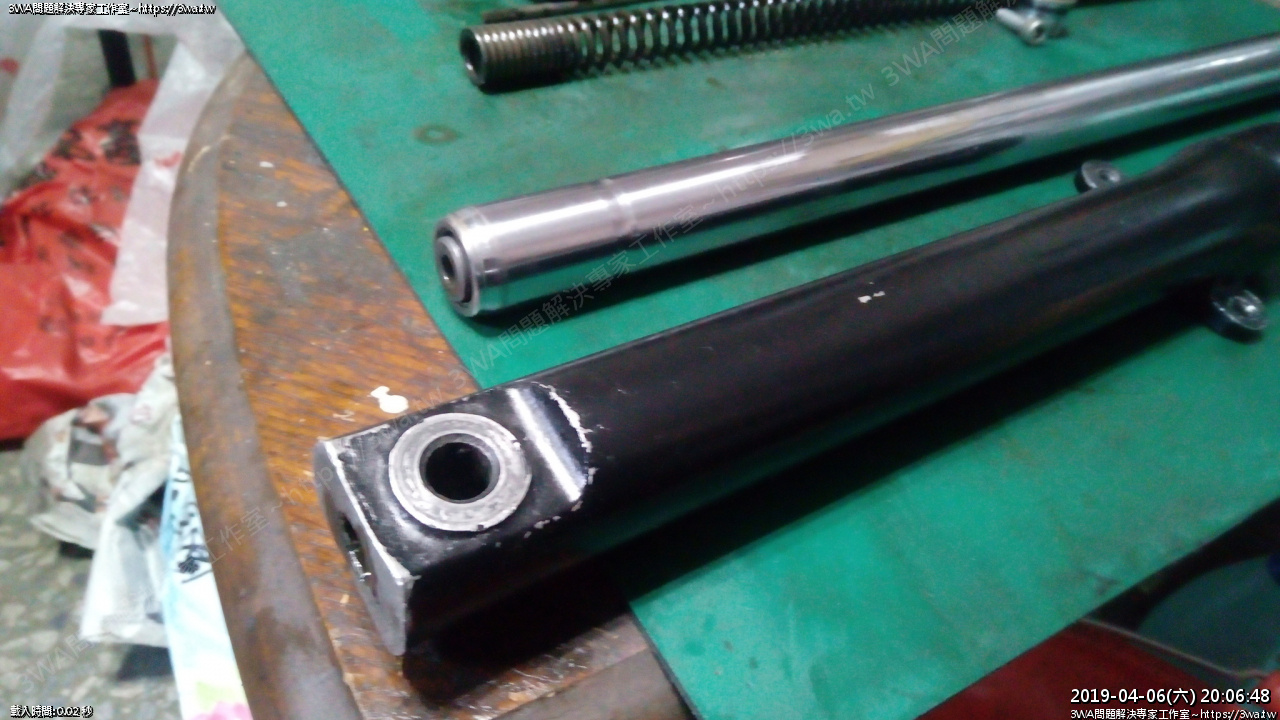

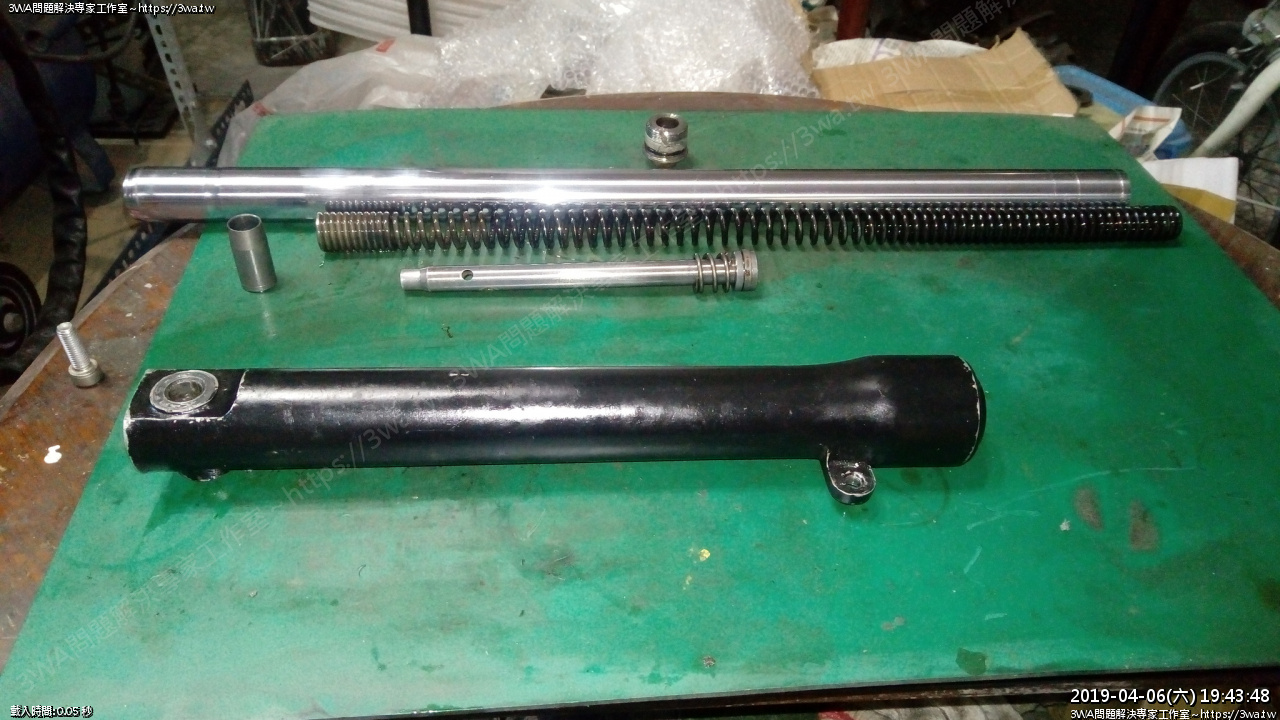

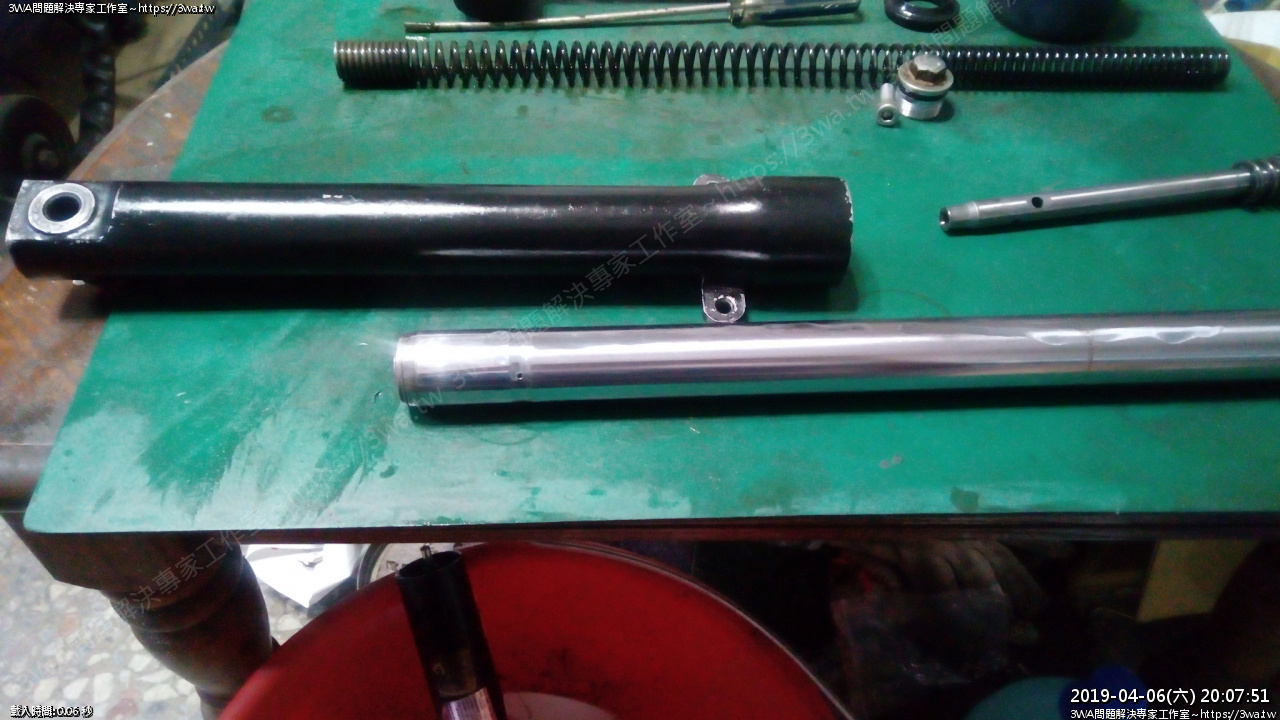

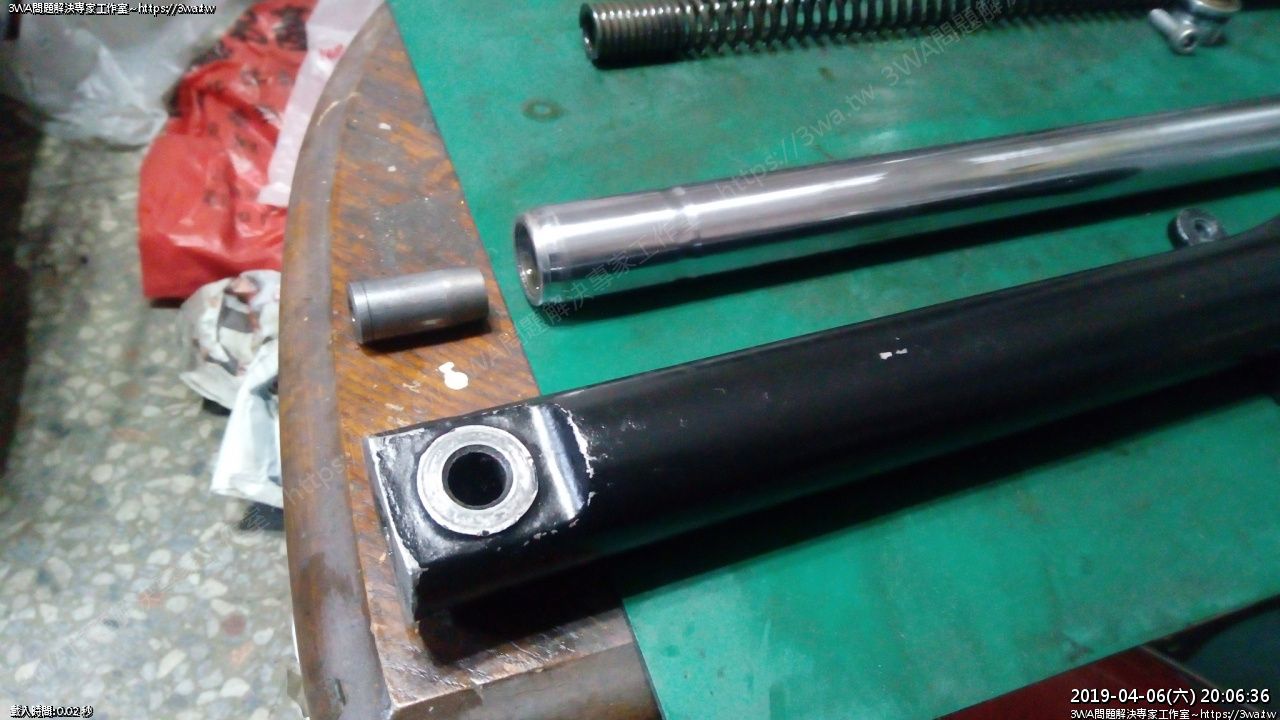

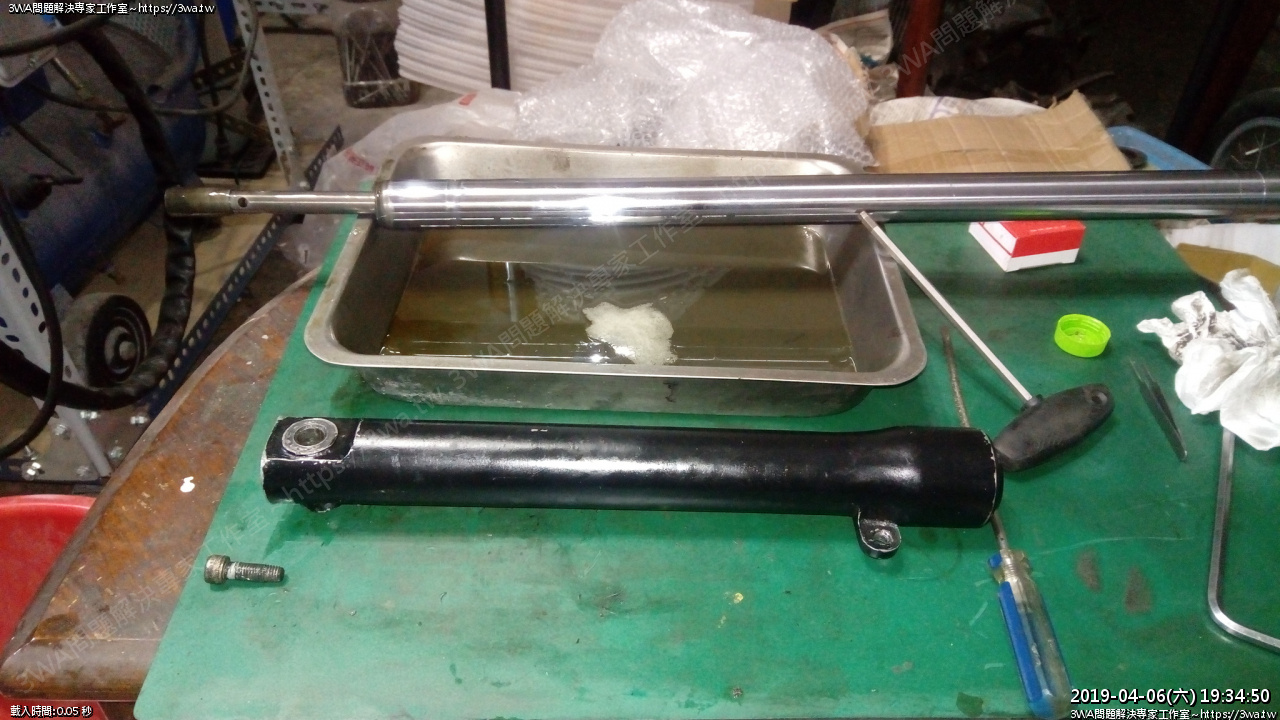

分解完成





要拆土封





用一字延邊邊挖一挖拿下土封

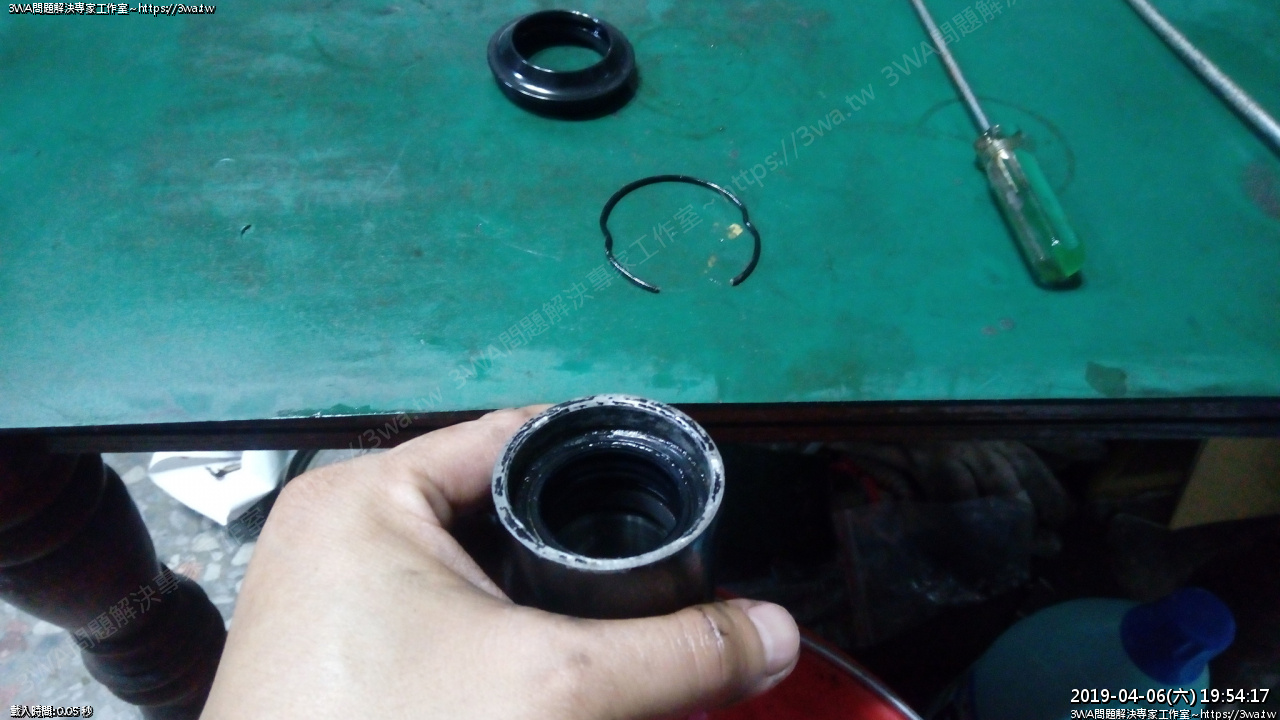

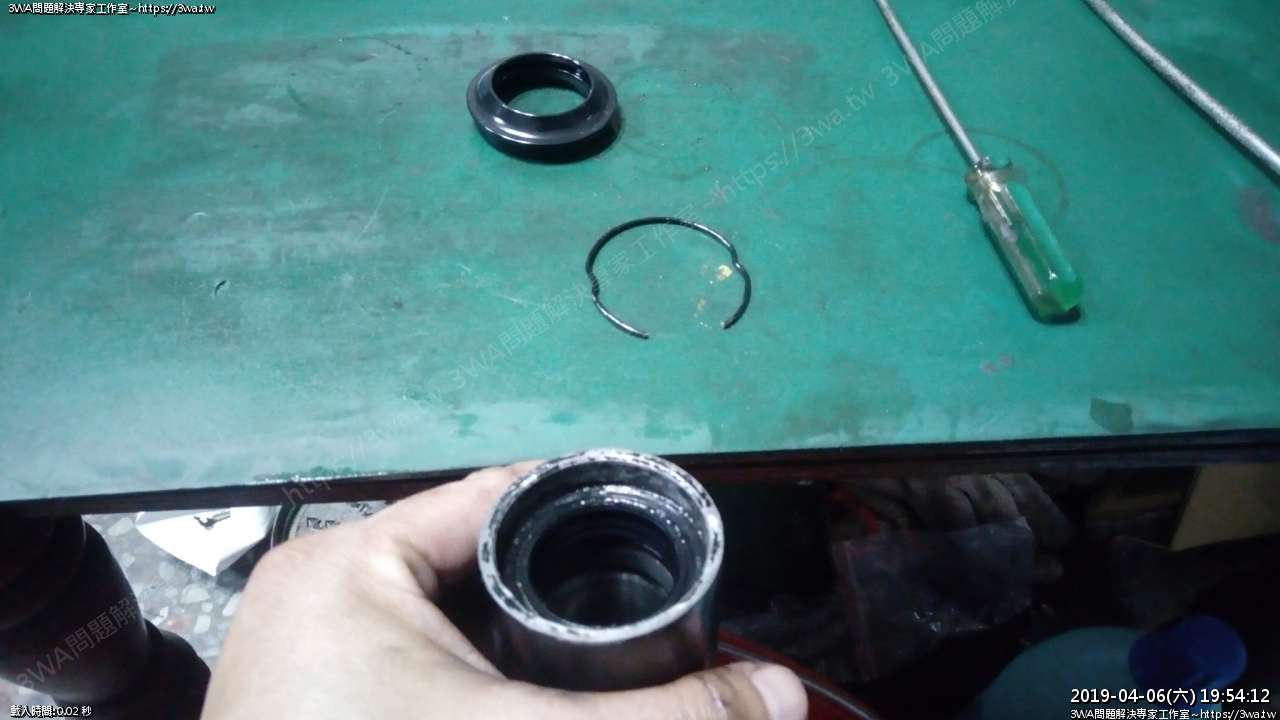

裡面有 U 型環





用小字一字翹出來

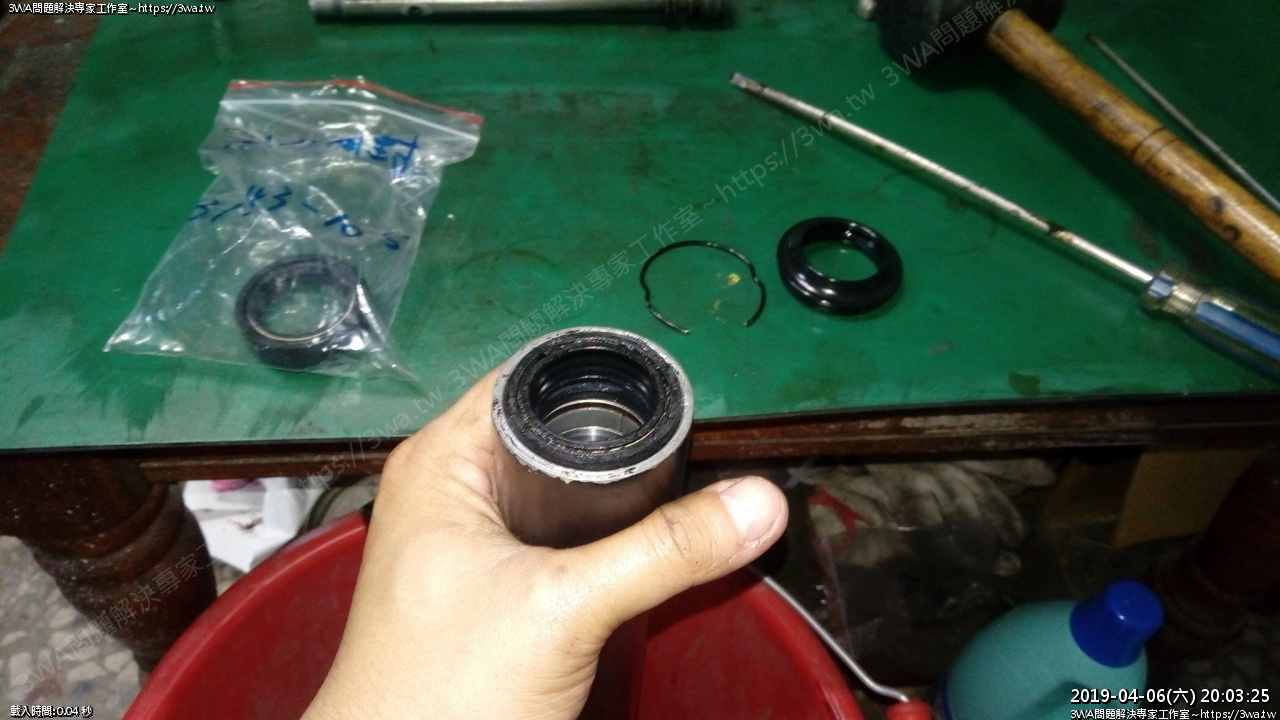

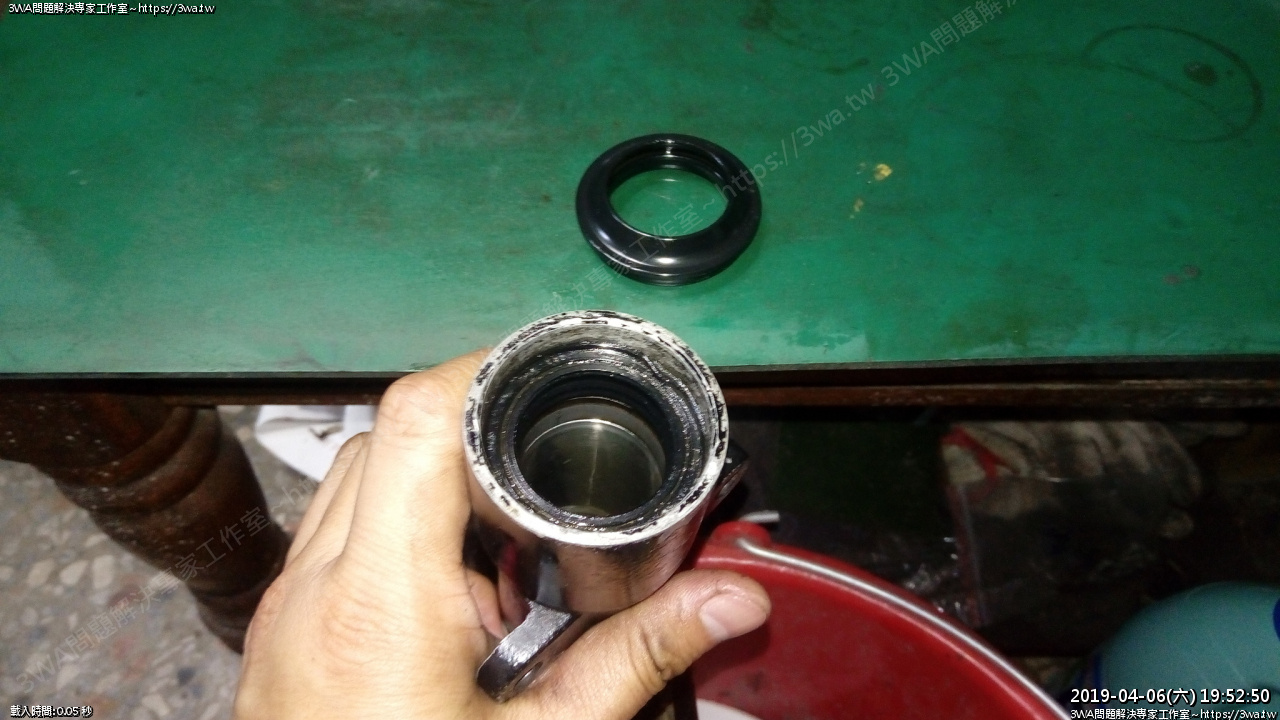

接下來拆油封

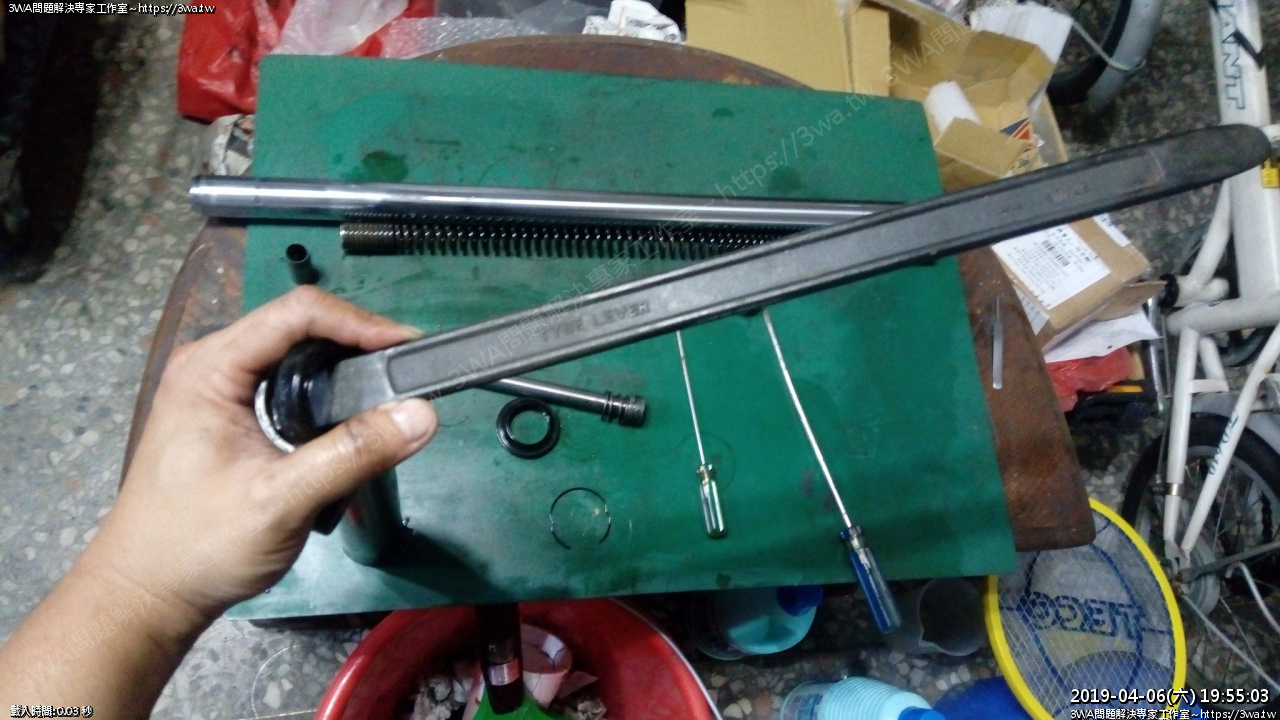

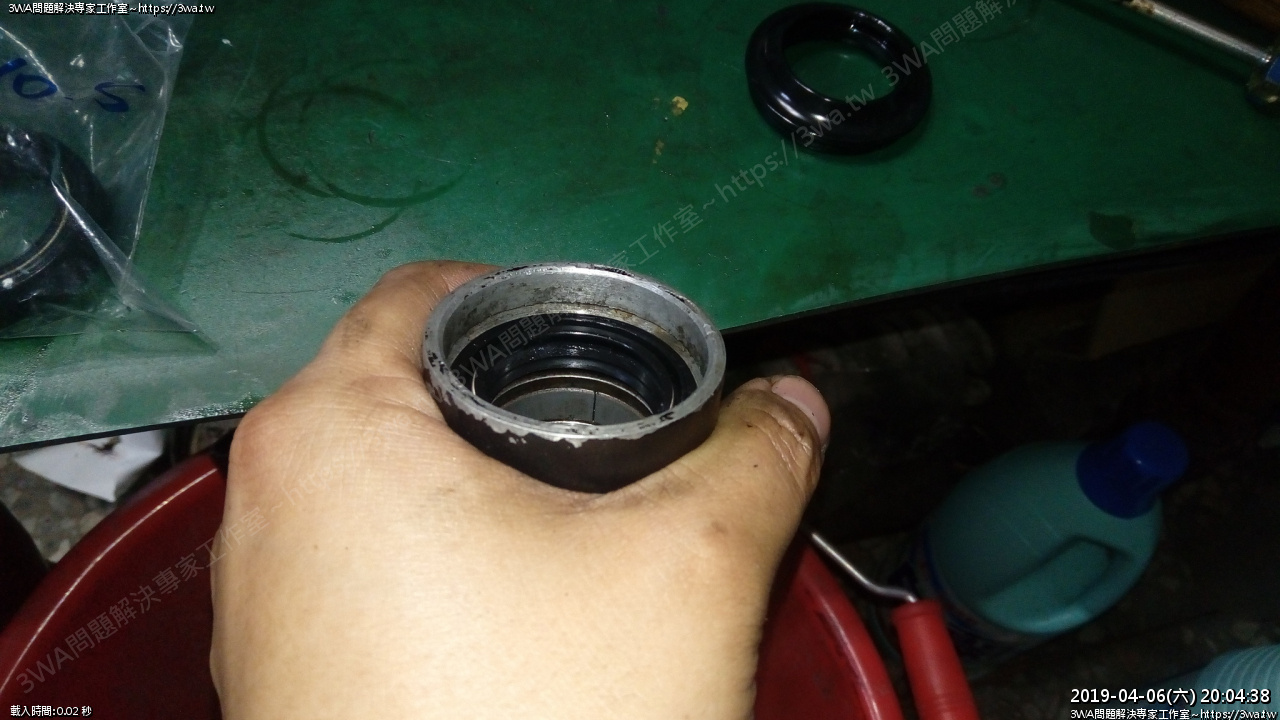

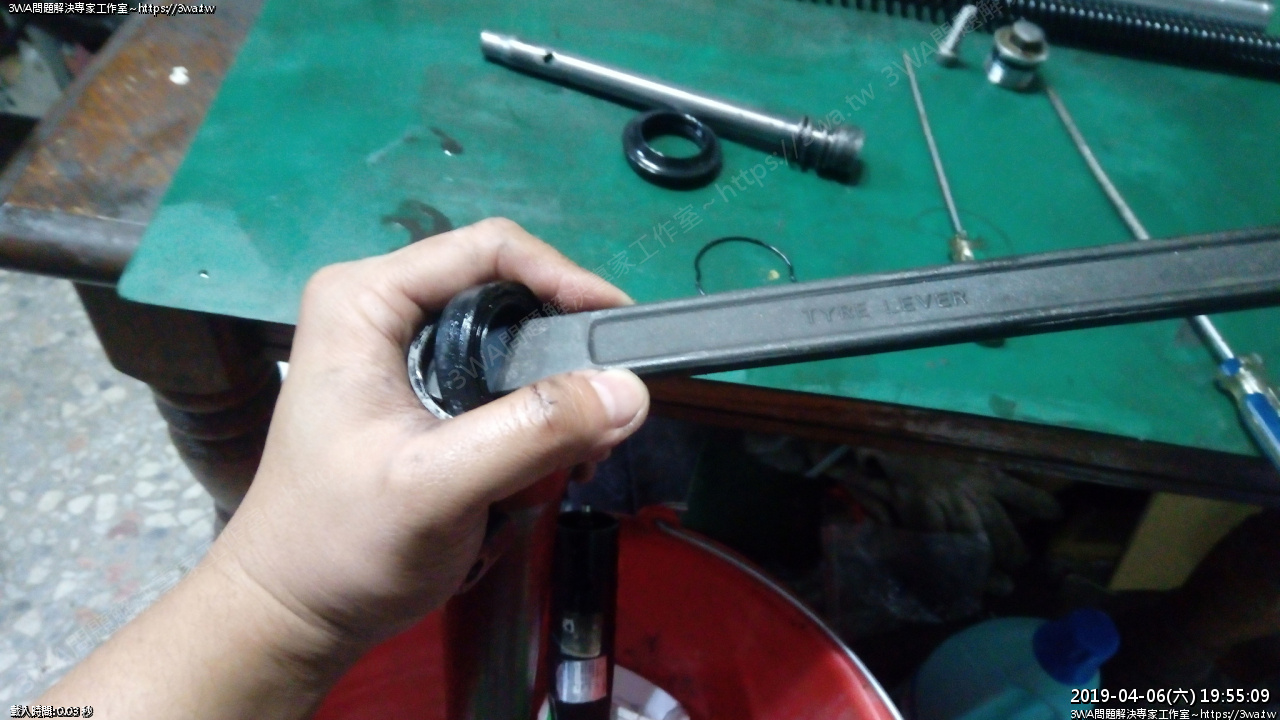

用折胎棒翹開油封





這步有點吃力,不過NSR這種細前叉滿好施工的

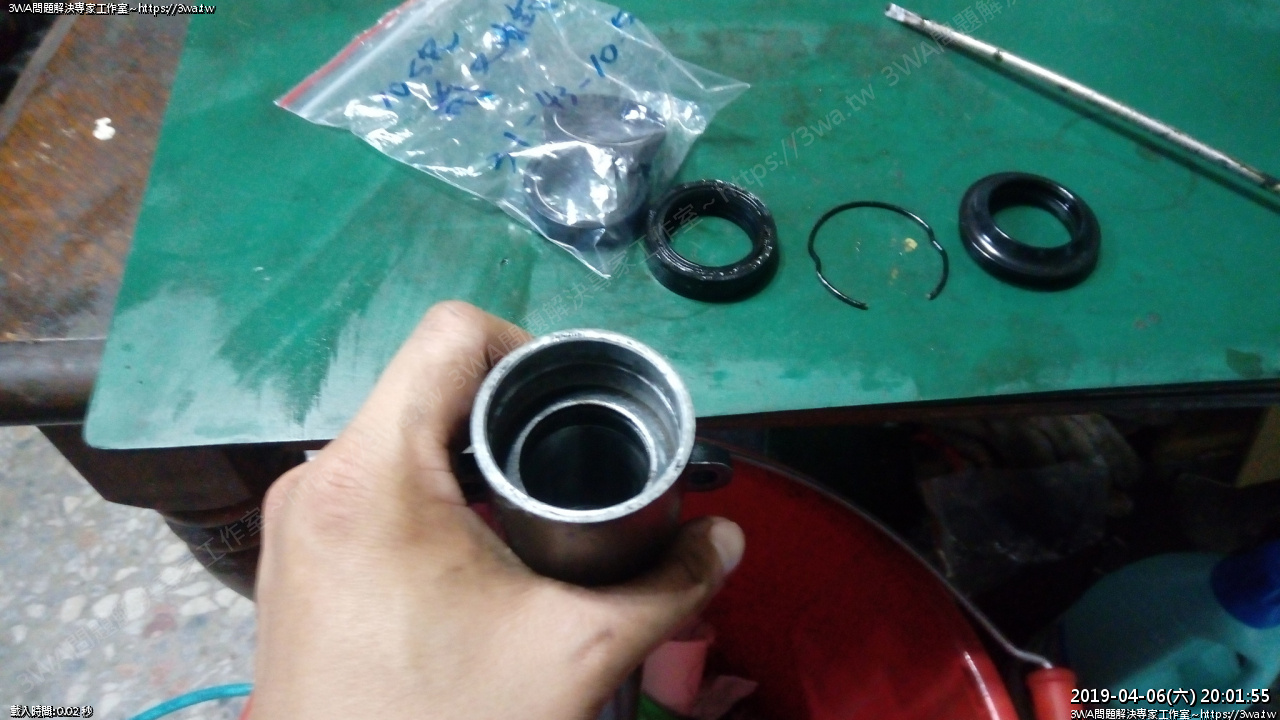

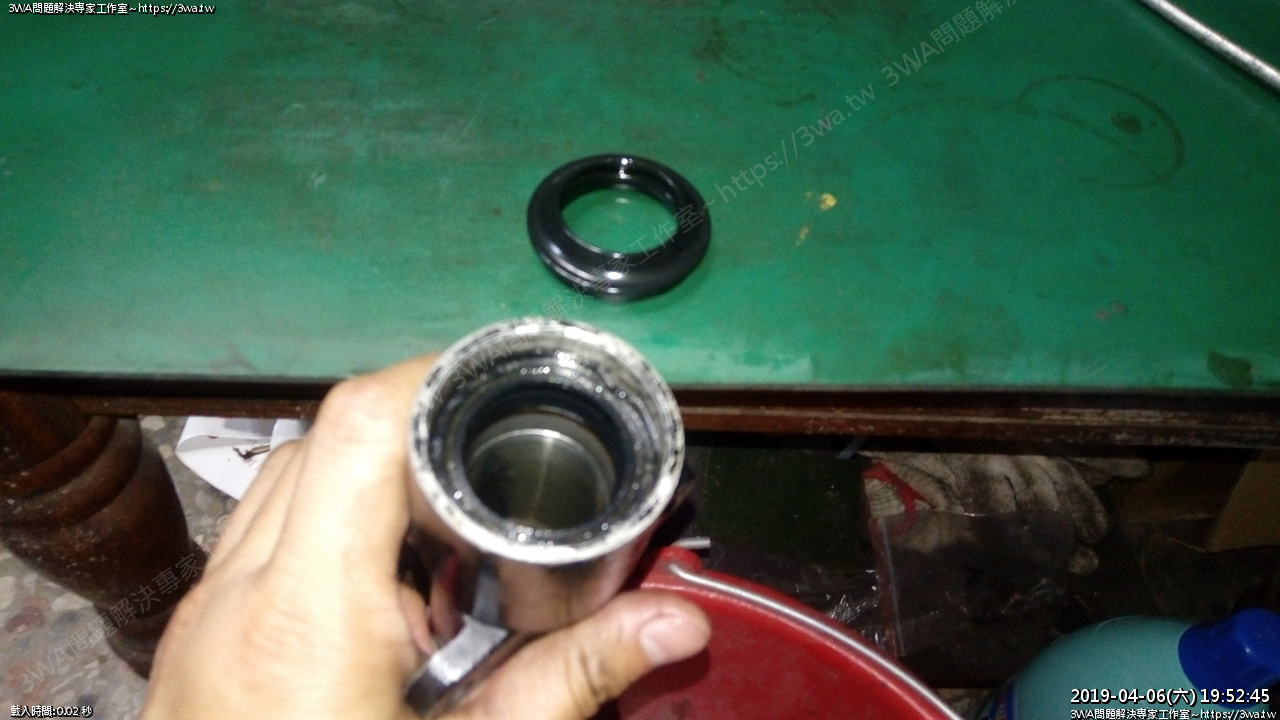

裡面還有個華司,要拿出來清一清

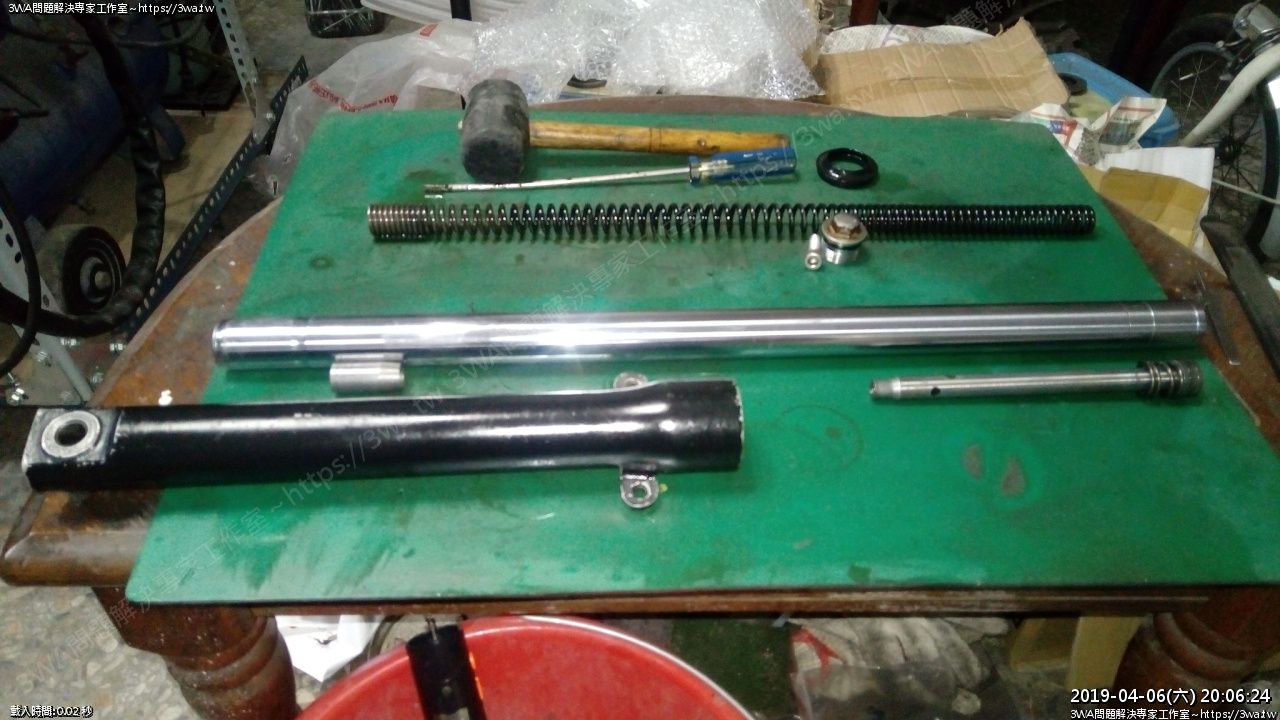

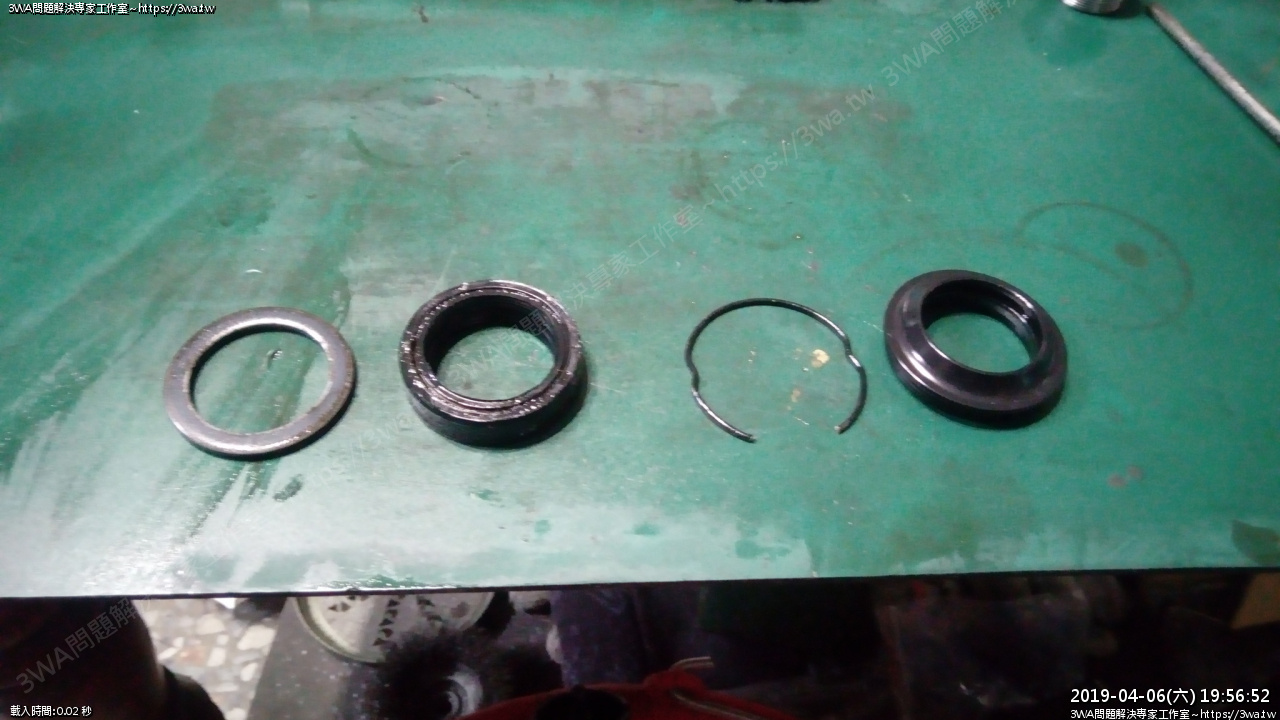

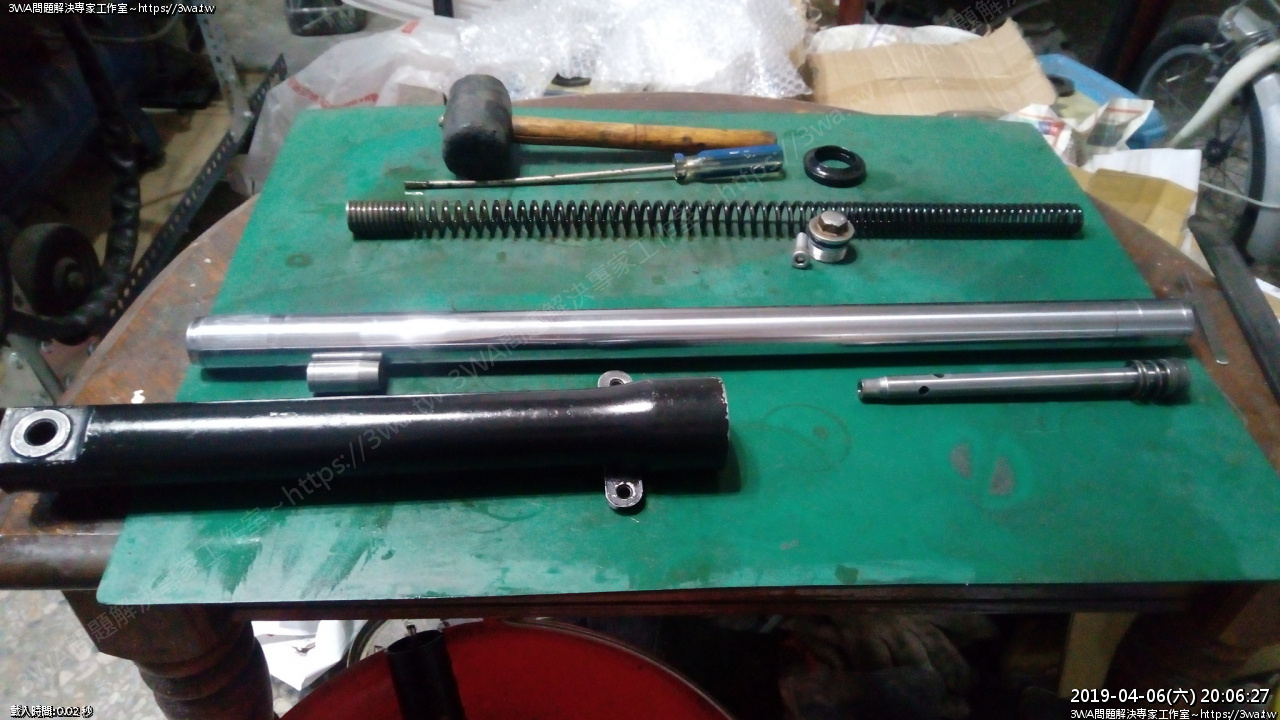

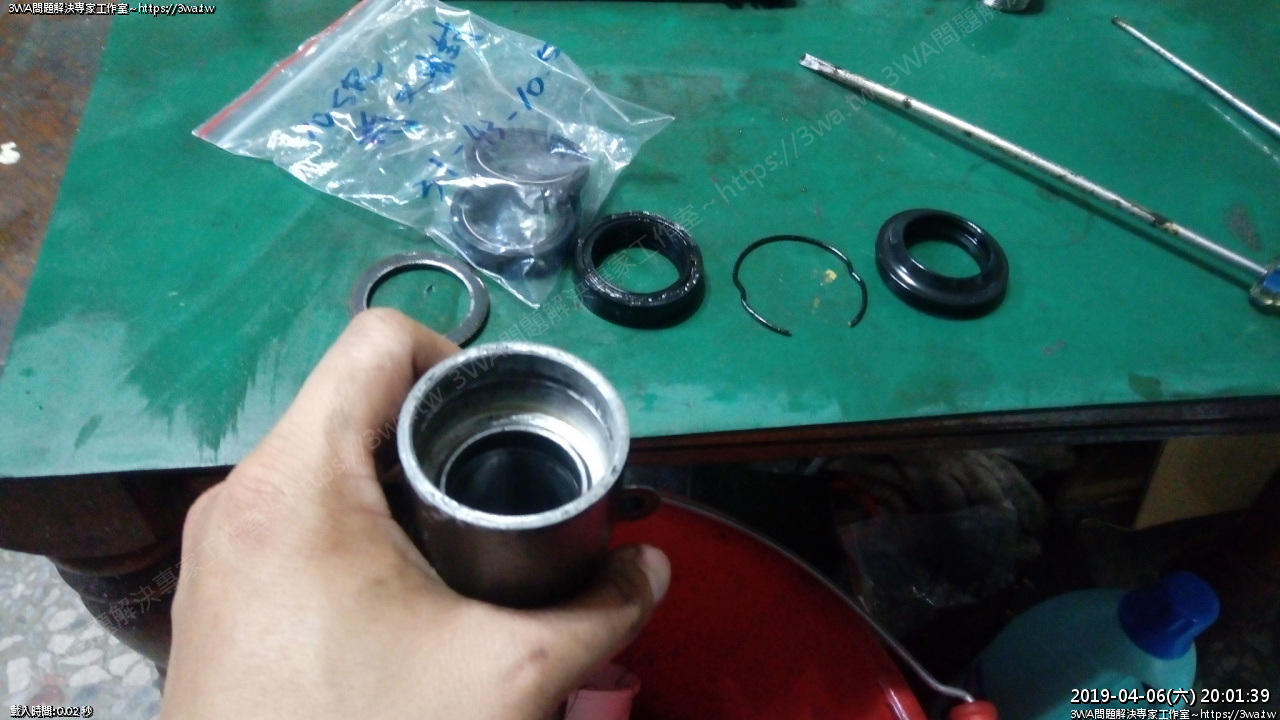

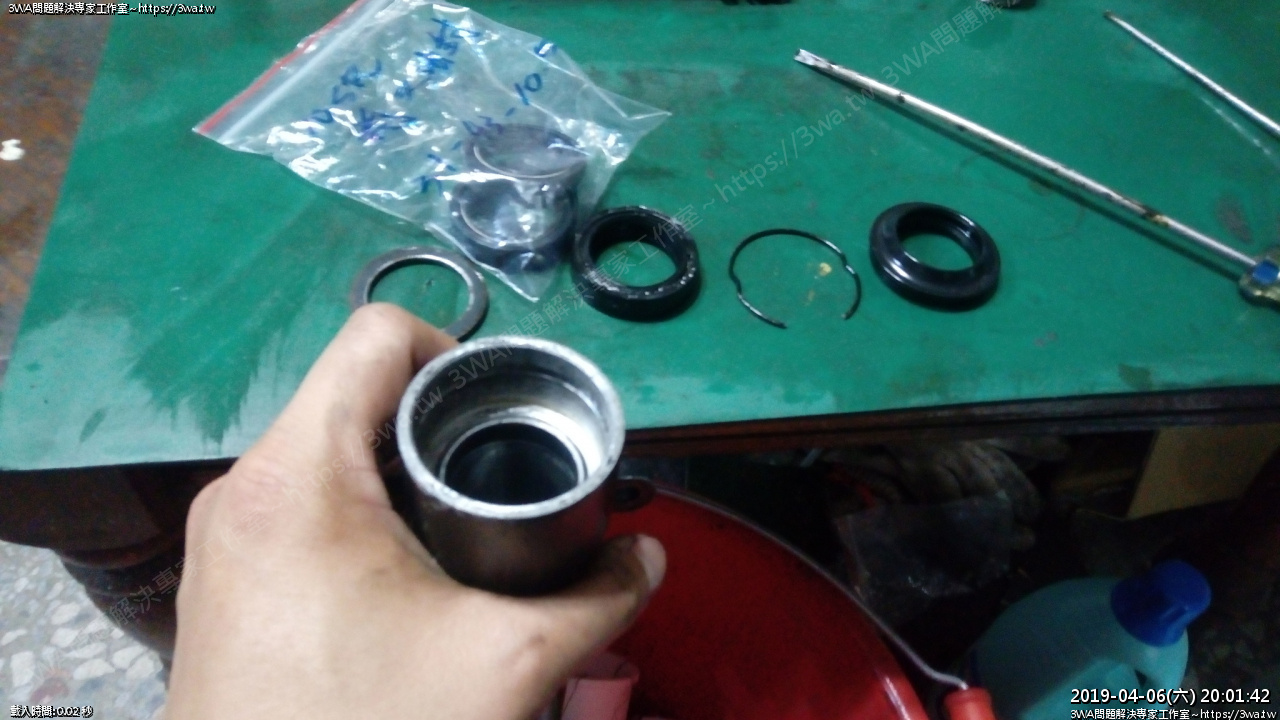

前叉就這些零件





刷子刷一刷,整支洗一洗

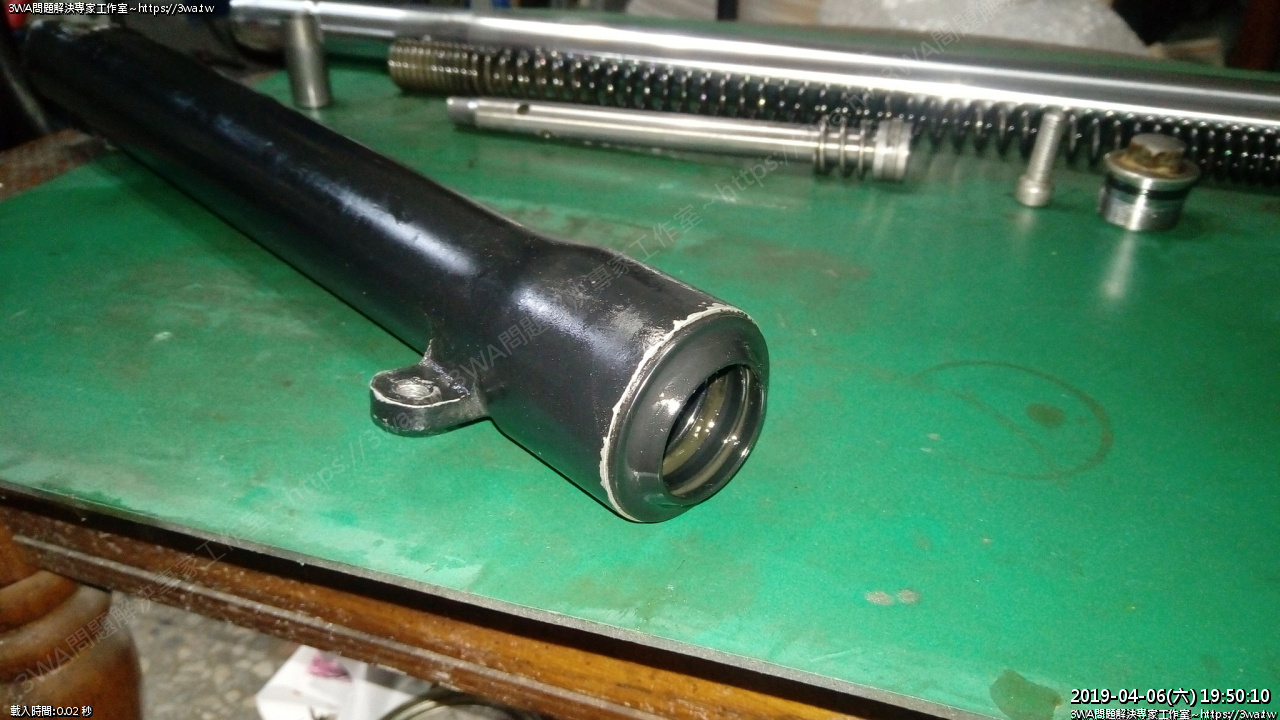

洗乾淨了,準備裝回

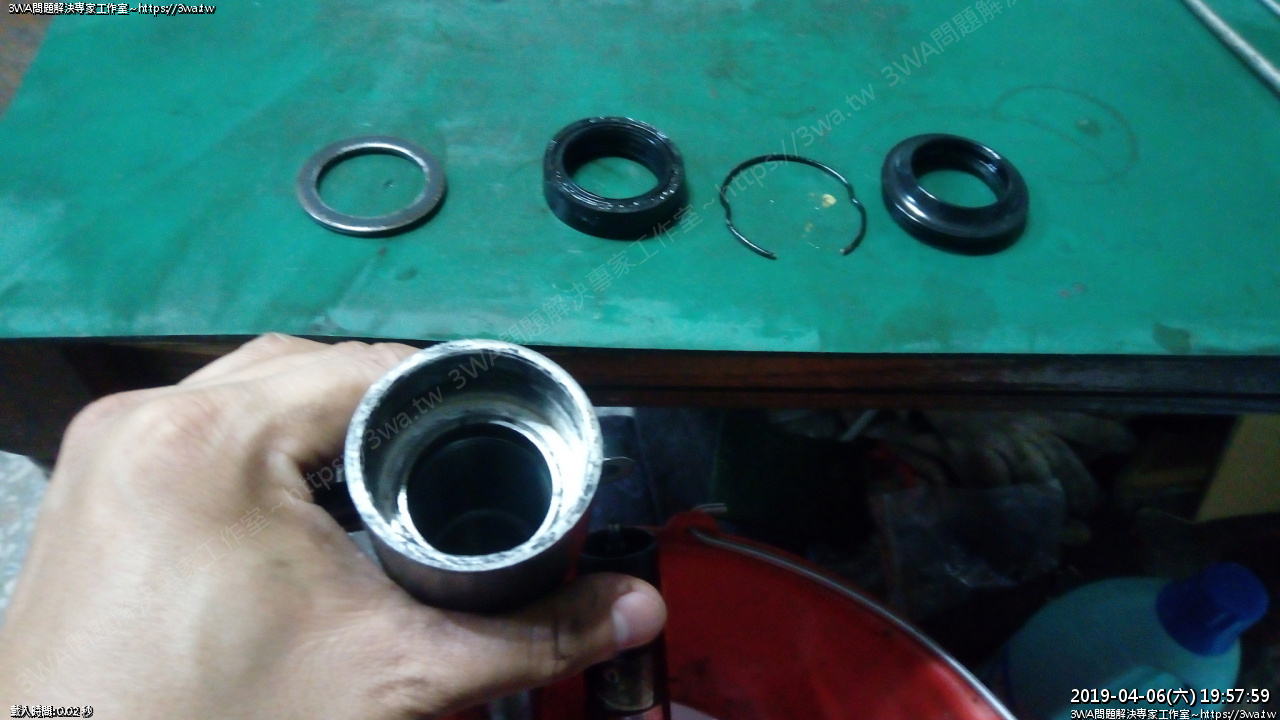

丟入華司





邊邊上些油,放入新油封,字朝上





然後要拿舊的油封壓在上面敲





用舊的油封墊在上面,膠槌打一打

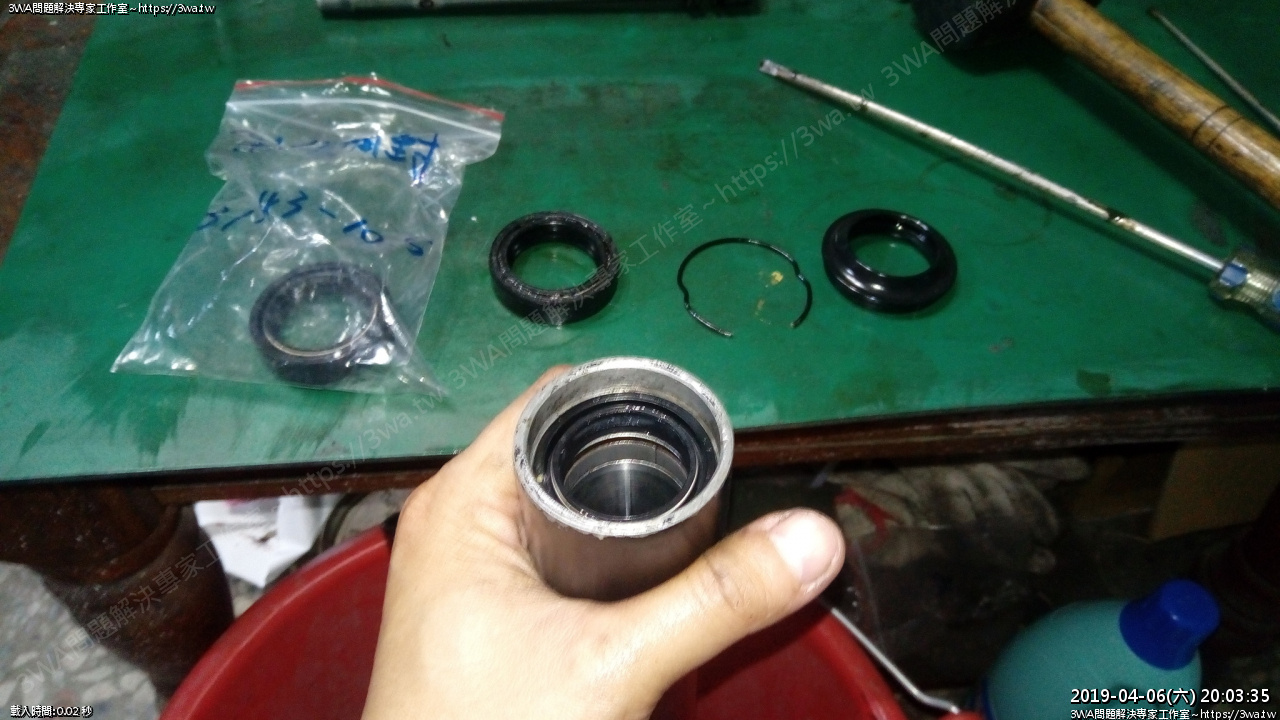

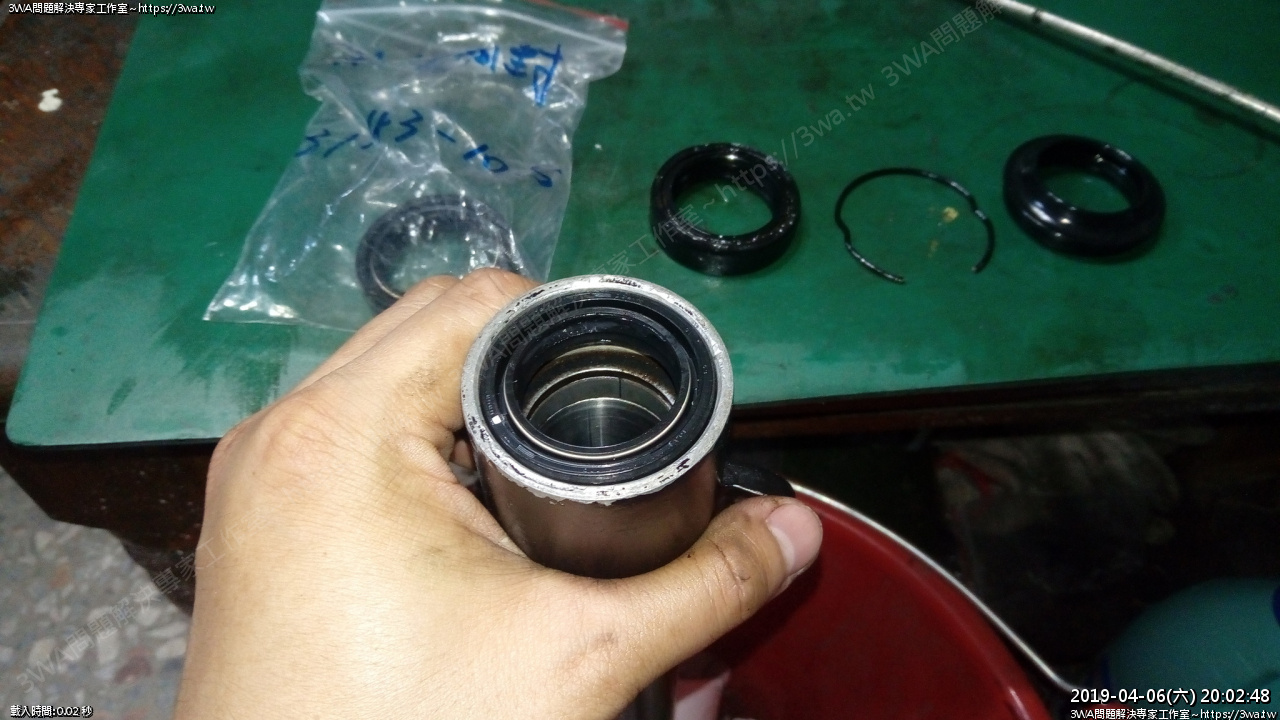

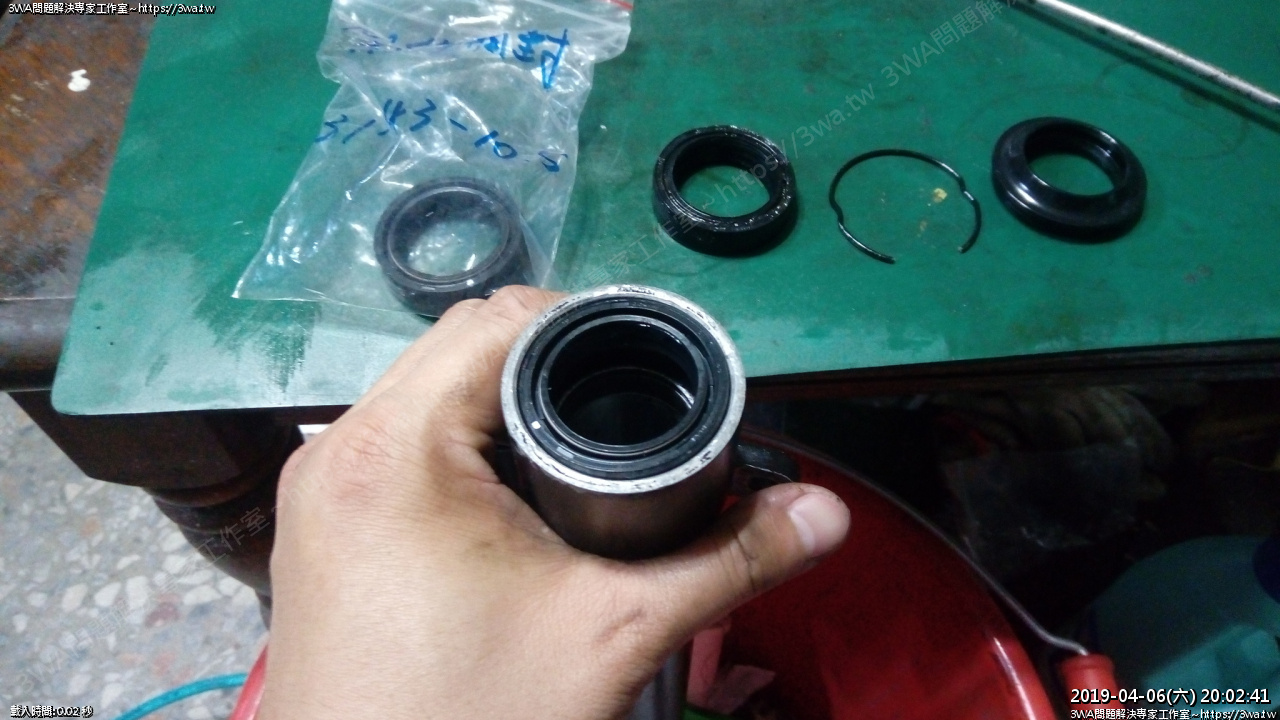

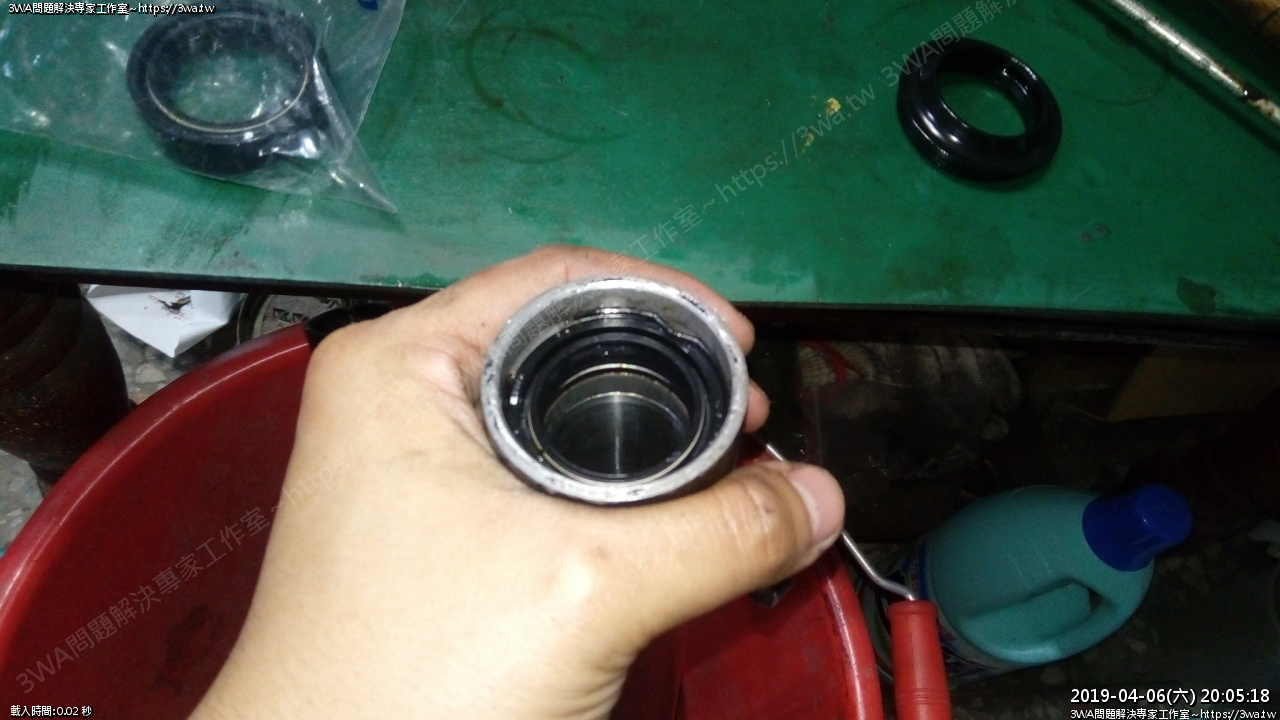

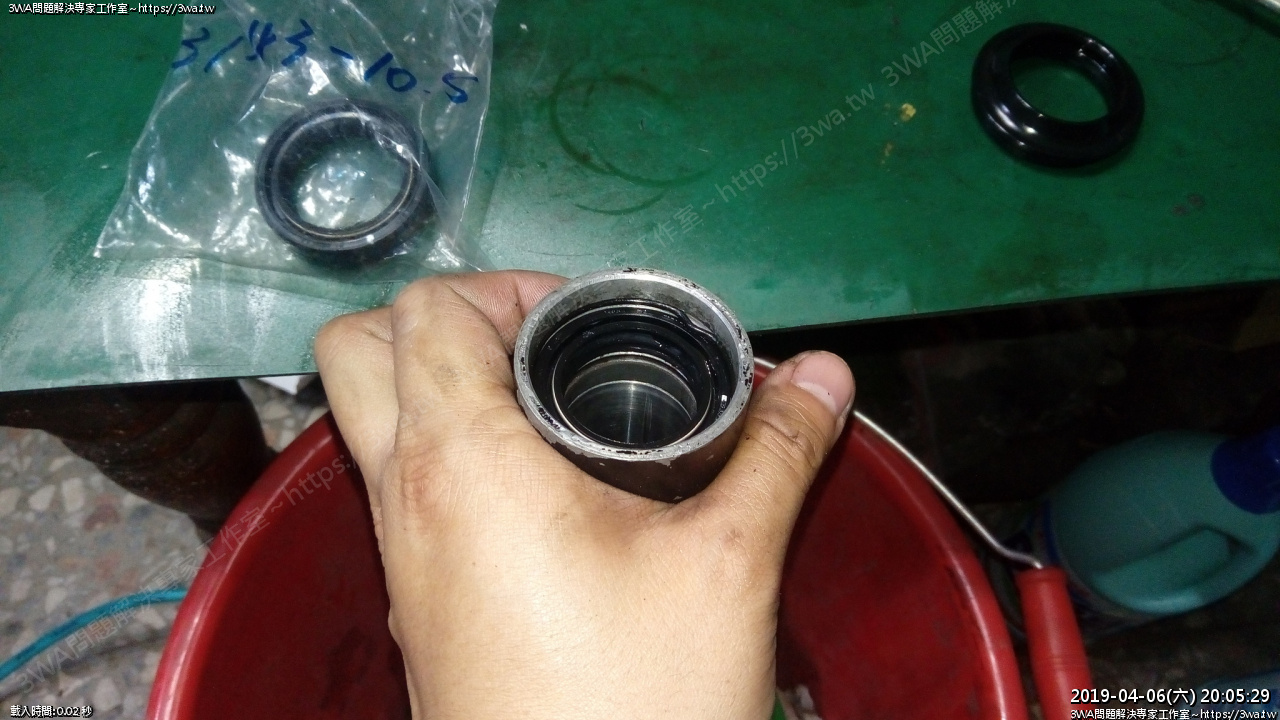

舊油封取下,新油封到位了,要看到 U 型環的溝





把 U 型環裝入





裝好了,要確保都有進溝





好了

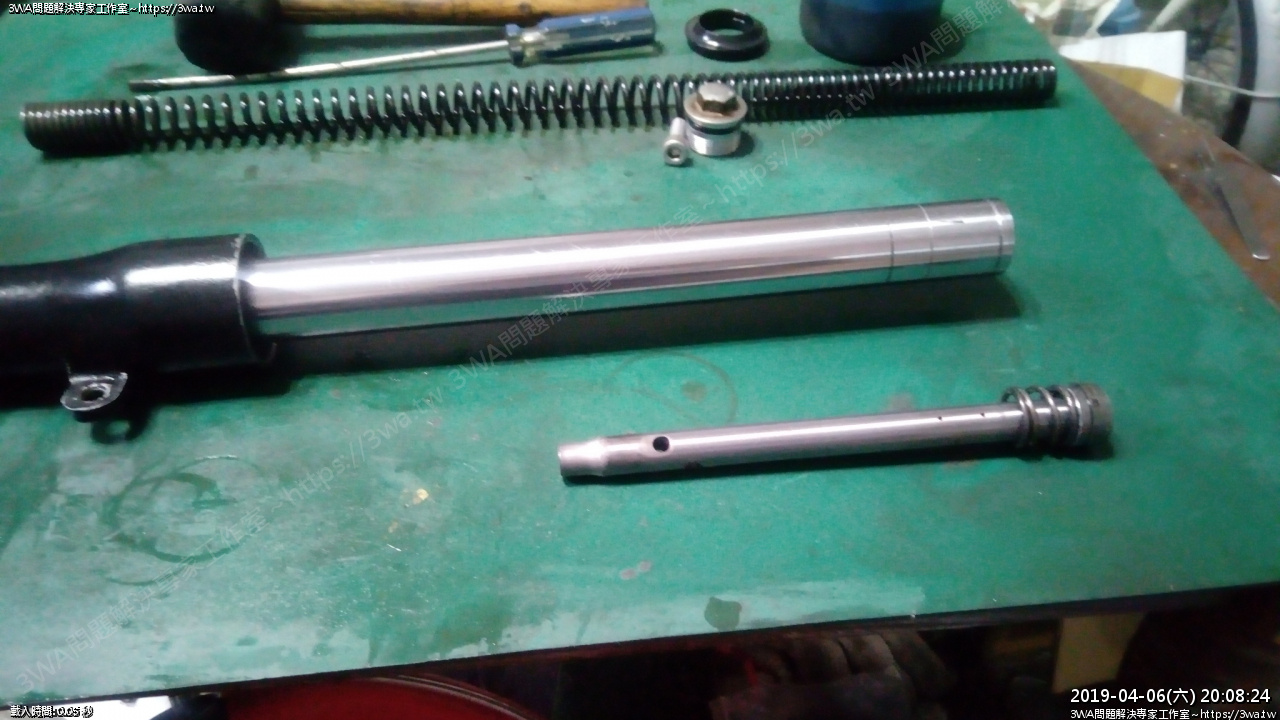

準備組裝





先從前叉最底下零件開始





這個底座要插入前叉內管





裝入

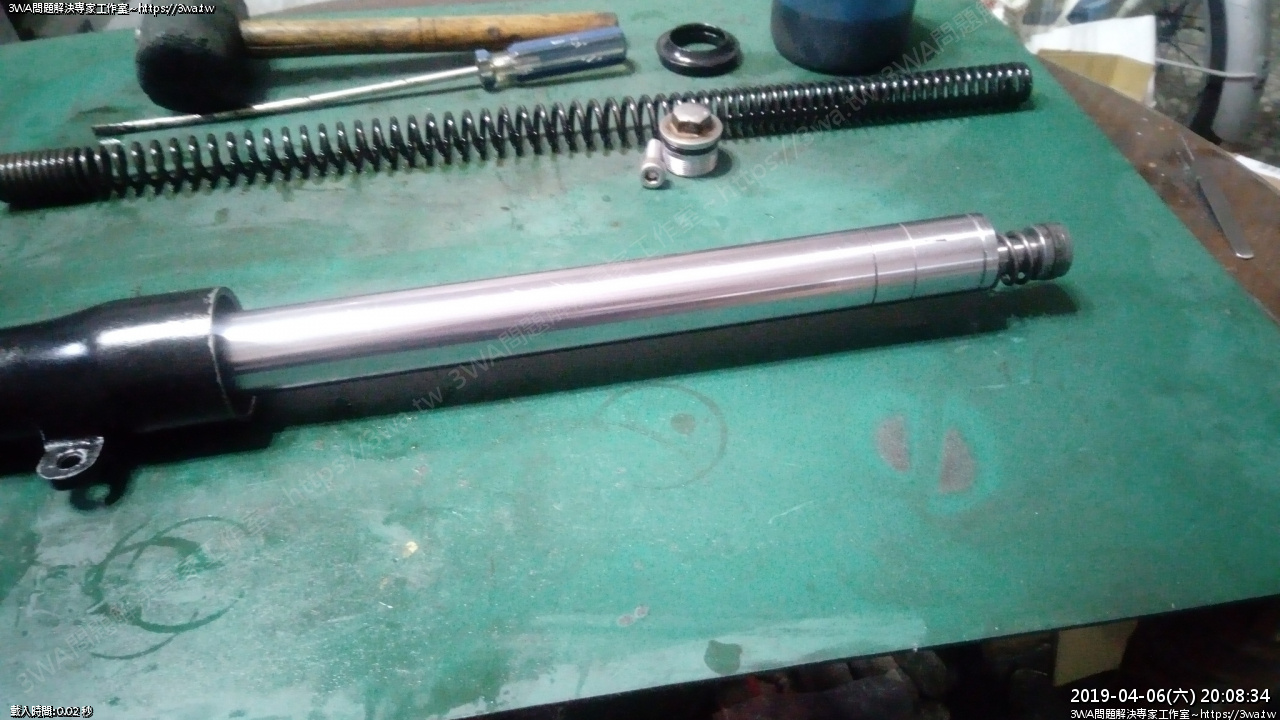

然後內管裝入外管





插進去,再來要把組泥棒丟進去





插入,慢慢斜滑進 去

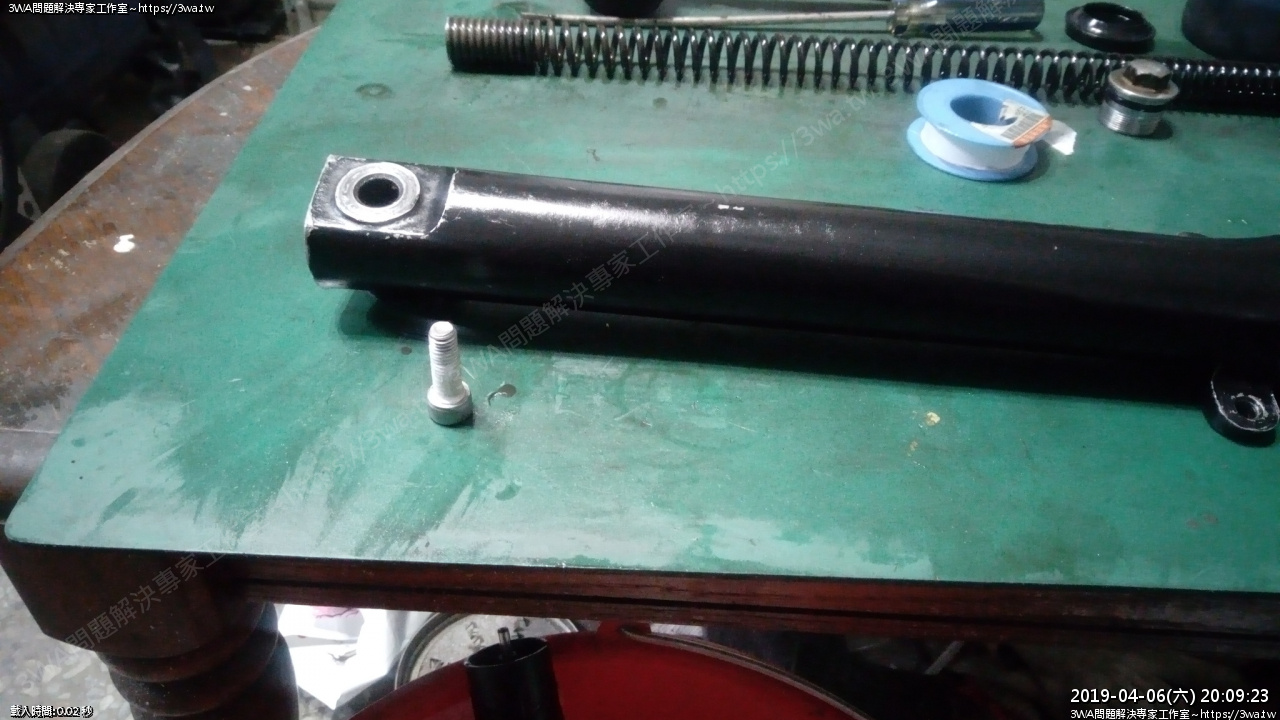

底下的8mm螺絲,原廠應該有個銅華司要裝上,螺牙我是建議纏個幾圈tape seal

比較不會漏,下次也比較好拆





鎖入,慢慢鎖也是會緊的,但內管油油的不好抓緊,等會上車再鎖緊

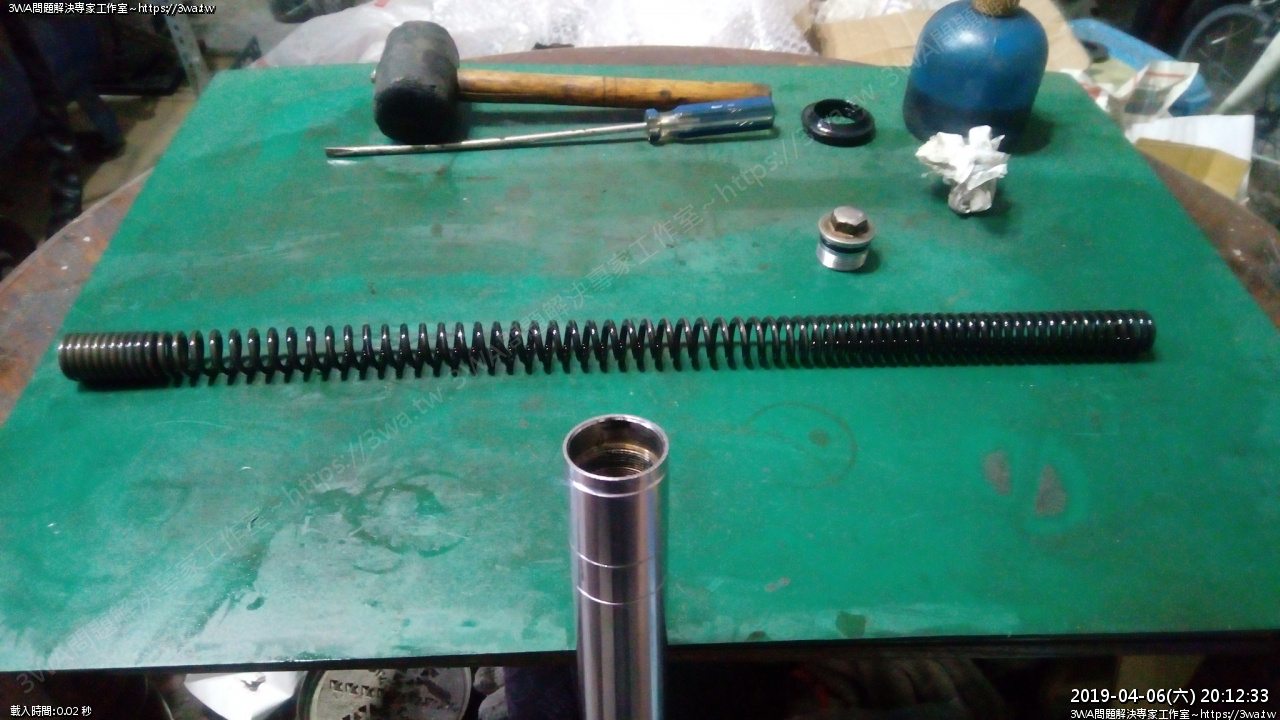

丟入很奇妙造型的彈簧@_@





丟入





準備前叉油,油量是160~180左右

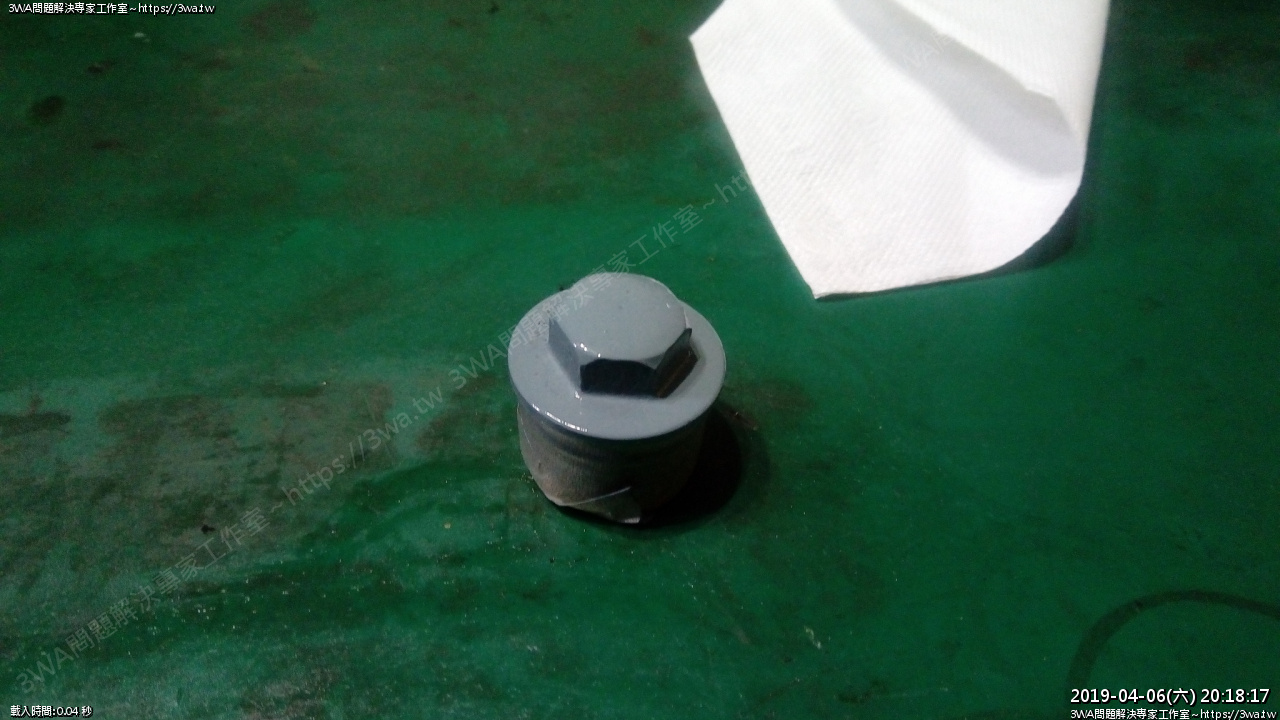

頂蓋螺絲上漆等乾...

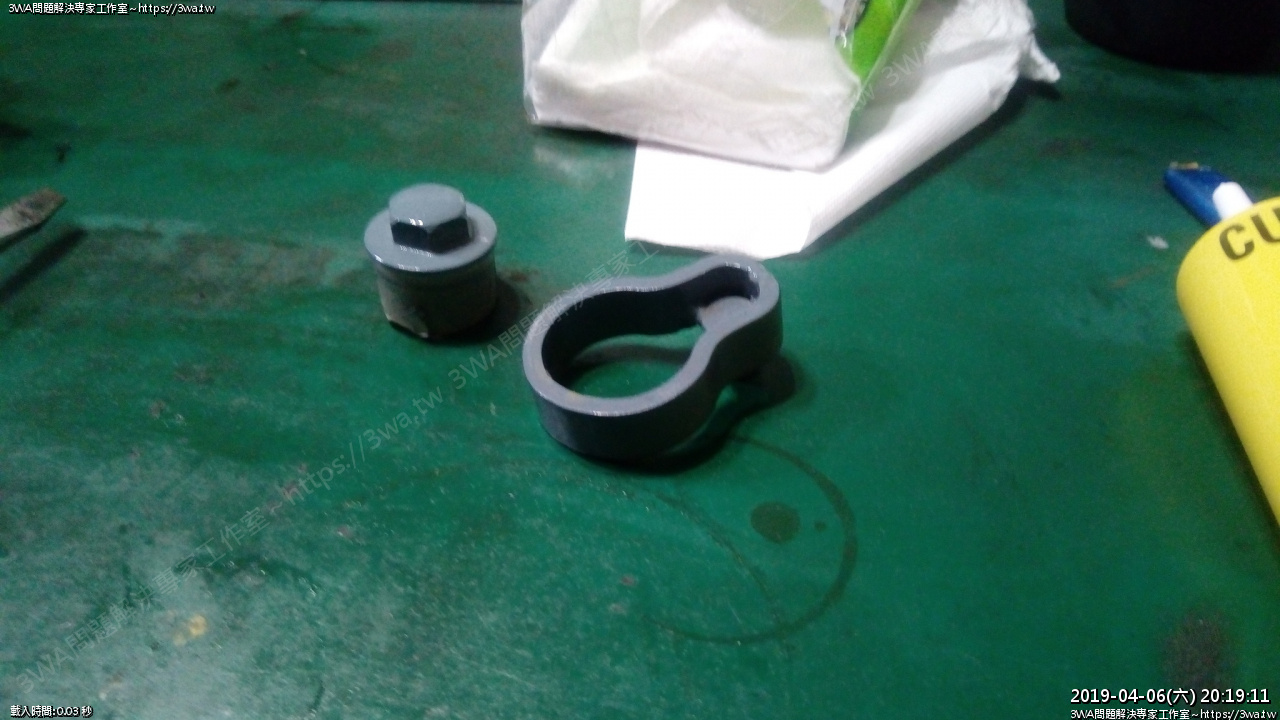

上次才整理的零件,這顏色還滿喜歡的

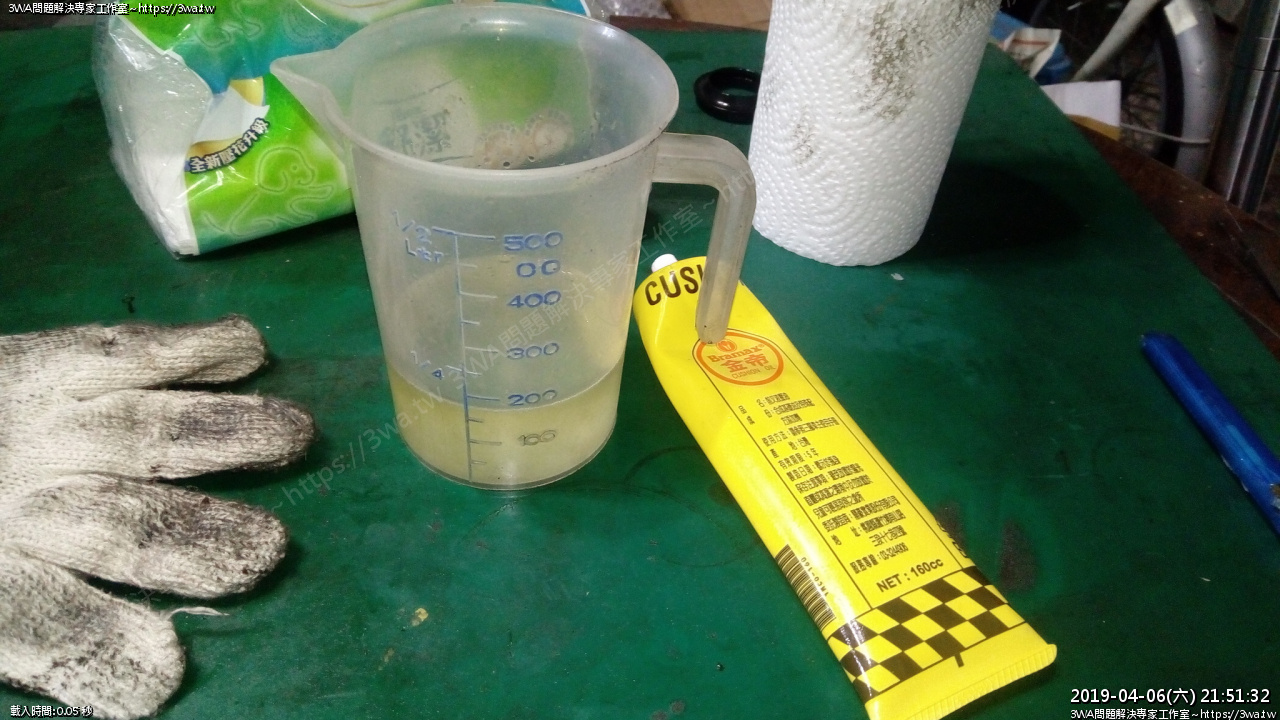

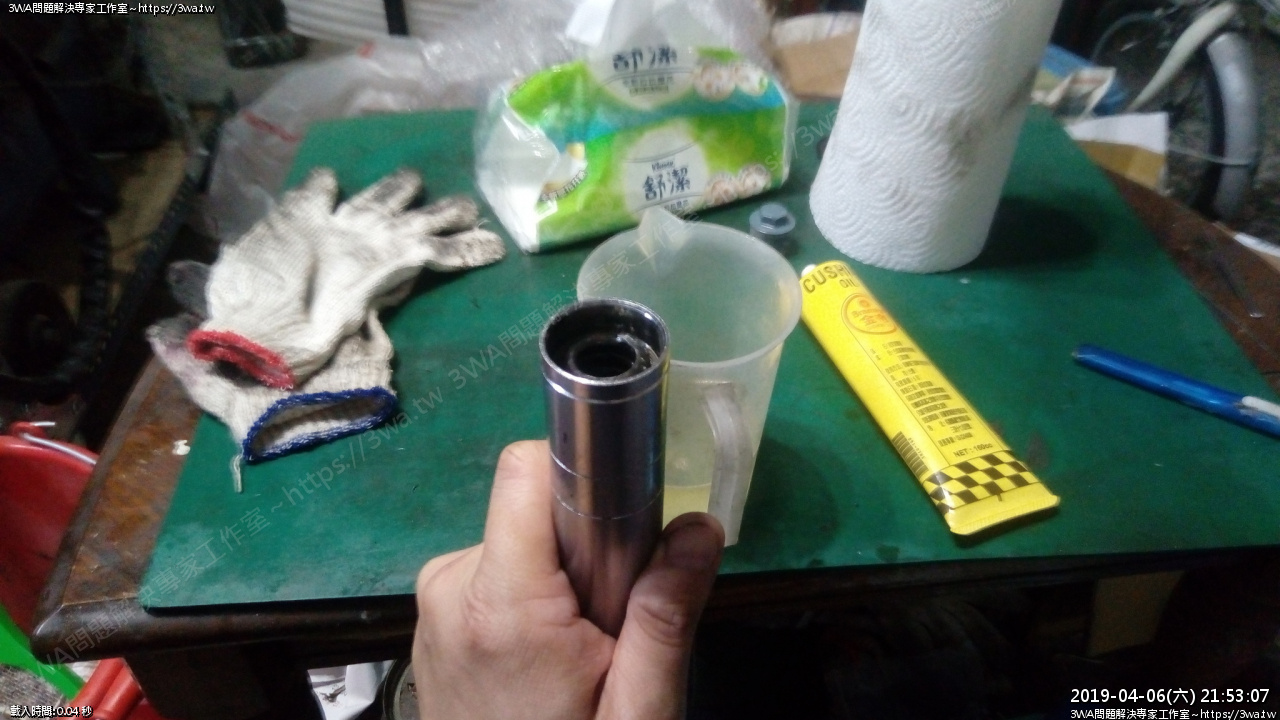

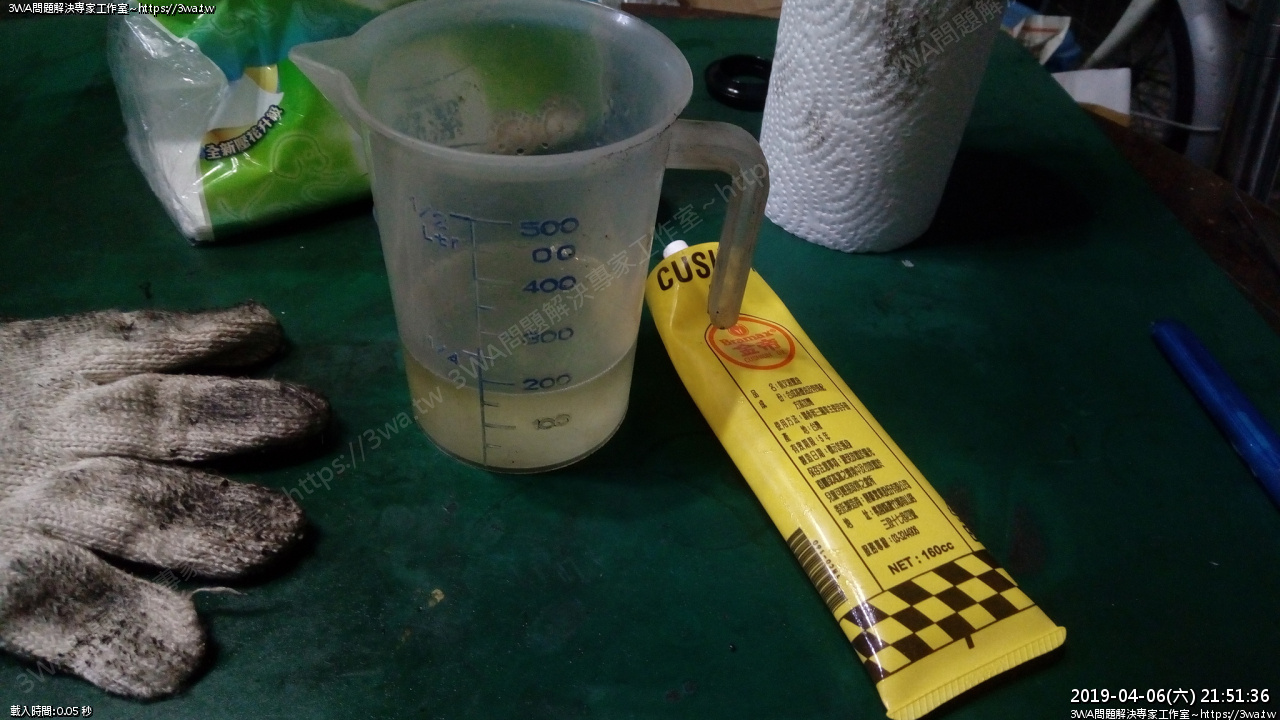

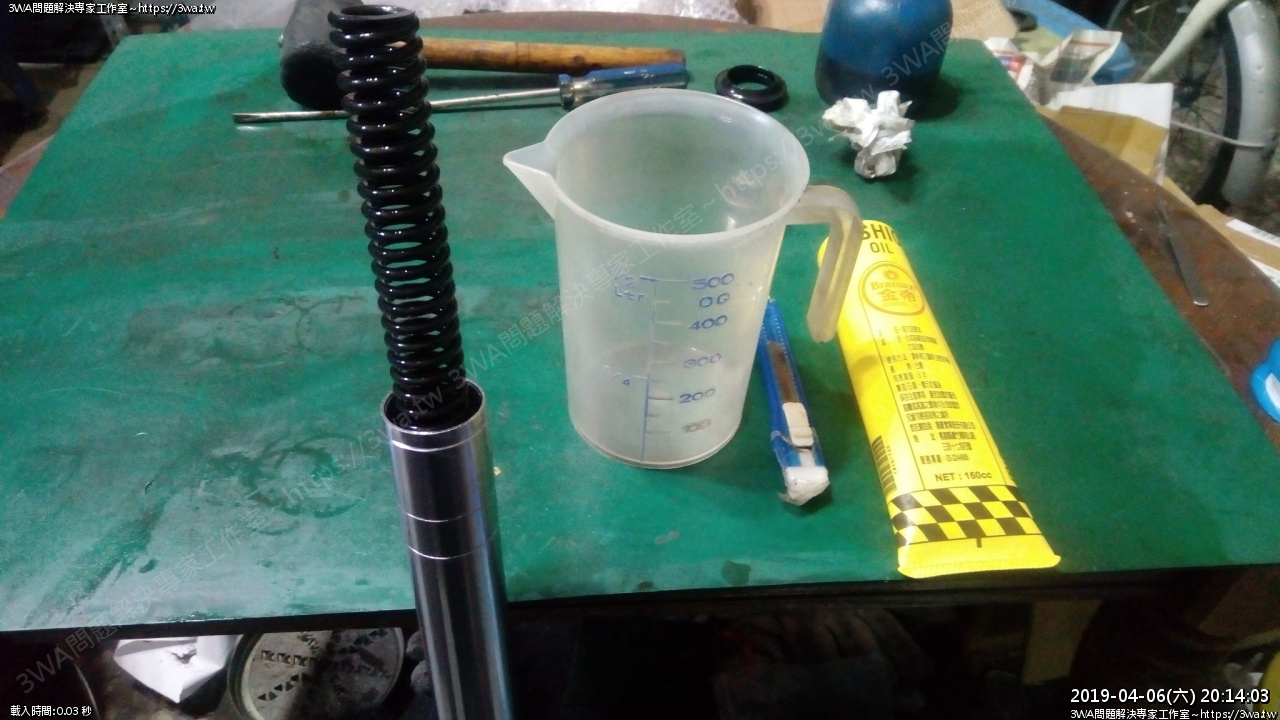

等了一小時,乾了,前叉油用量杯量,160cc居然裝進杯子是175cc

我再補個5cc 10w/40機油,但手滑到180~190左右

2019-04-16 補充:這數據參考網路上的心得,但我個人是覺得這樣太硬了

NSR應該單邊一支金帝即可 160~175

後來又抽掉一些





等會少倒一些些

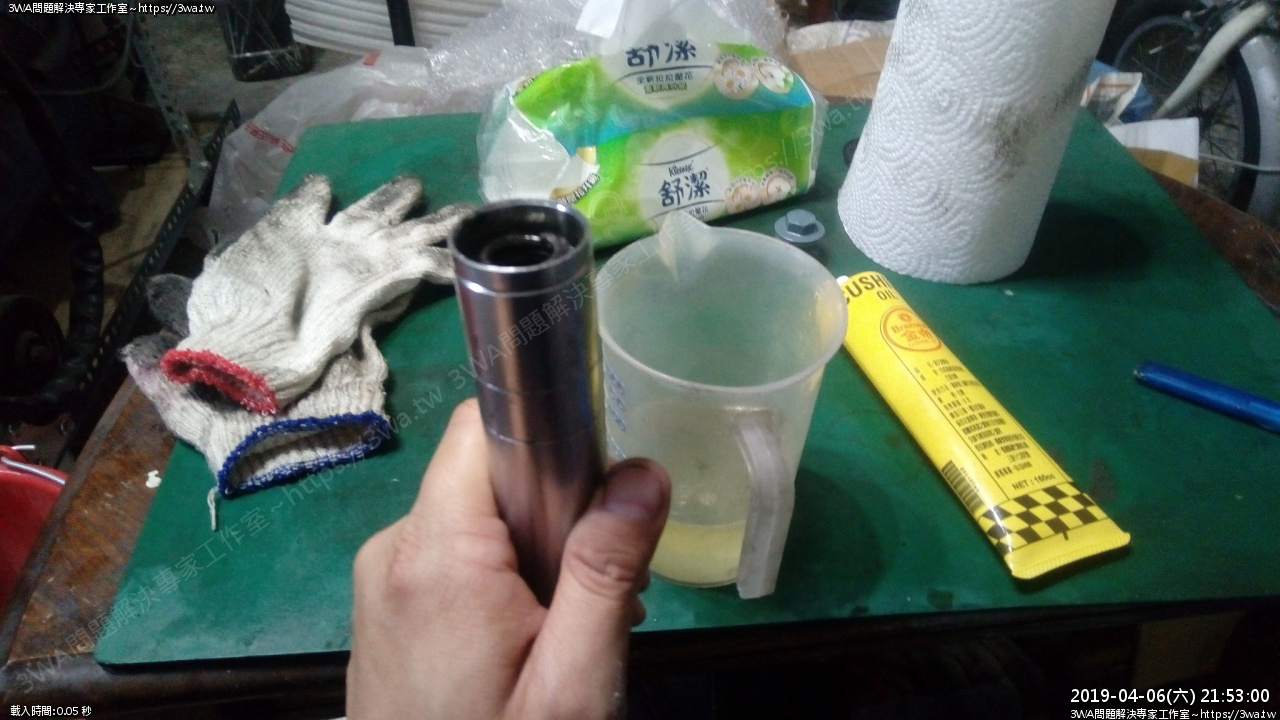

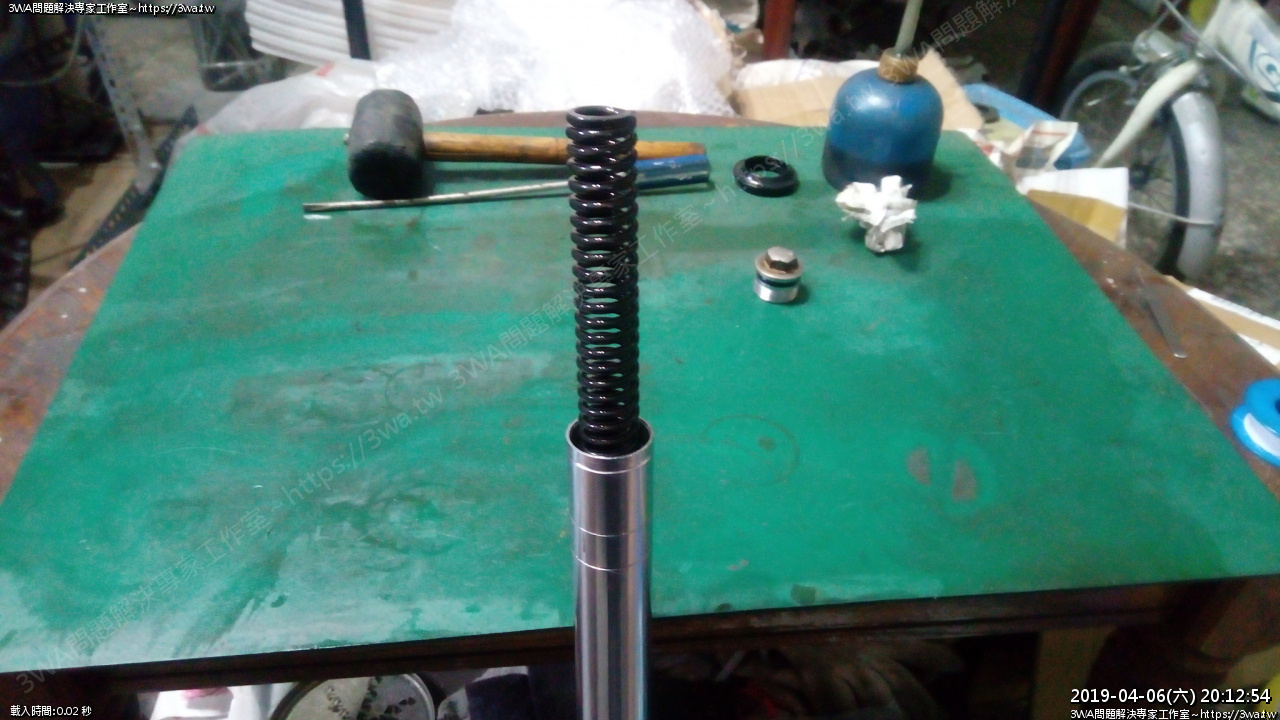

彈簧裝入,內管拉起來





這樣可以把油倒入了





倒入了,抽插個幾下後,把頂蓋螺絲鎖上

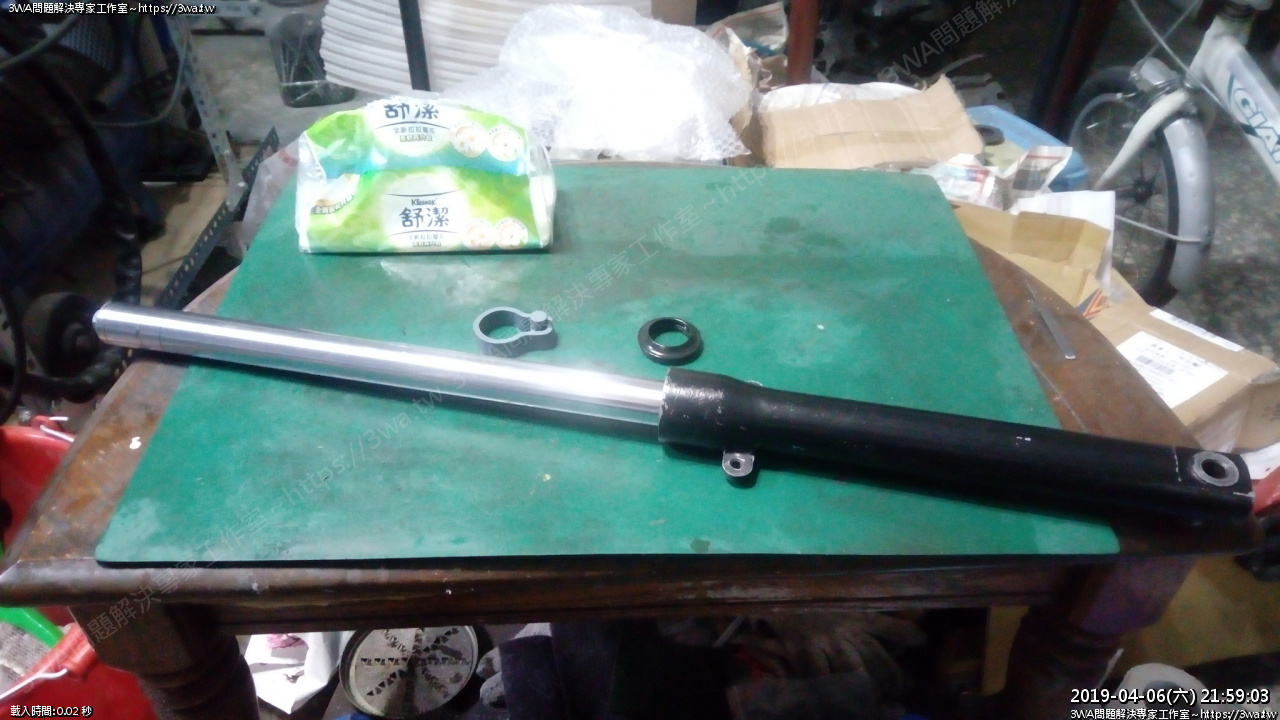

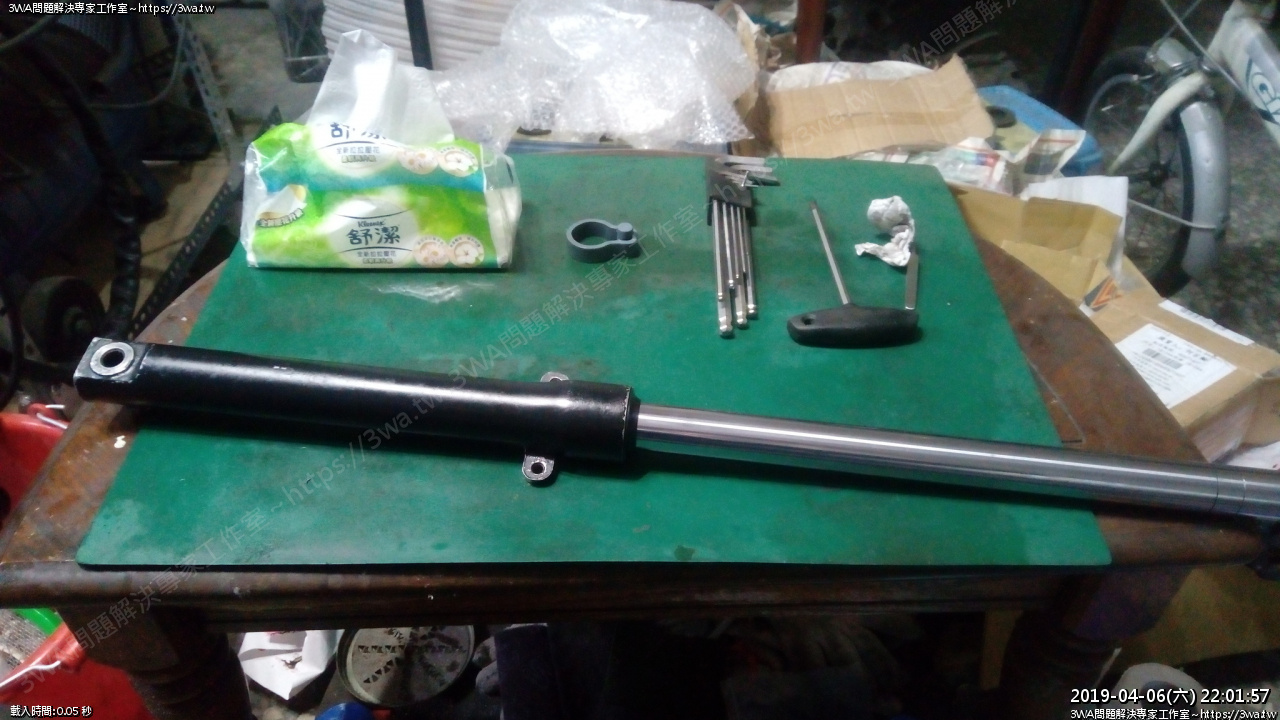

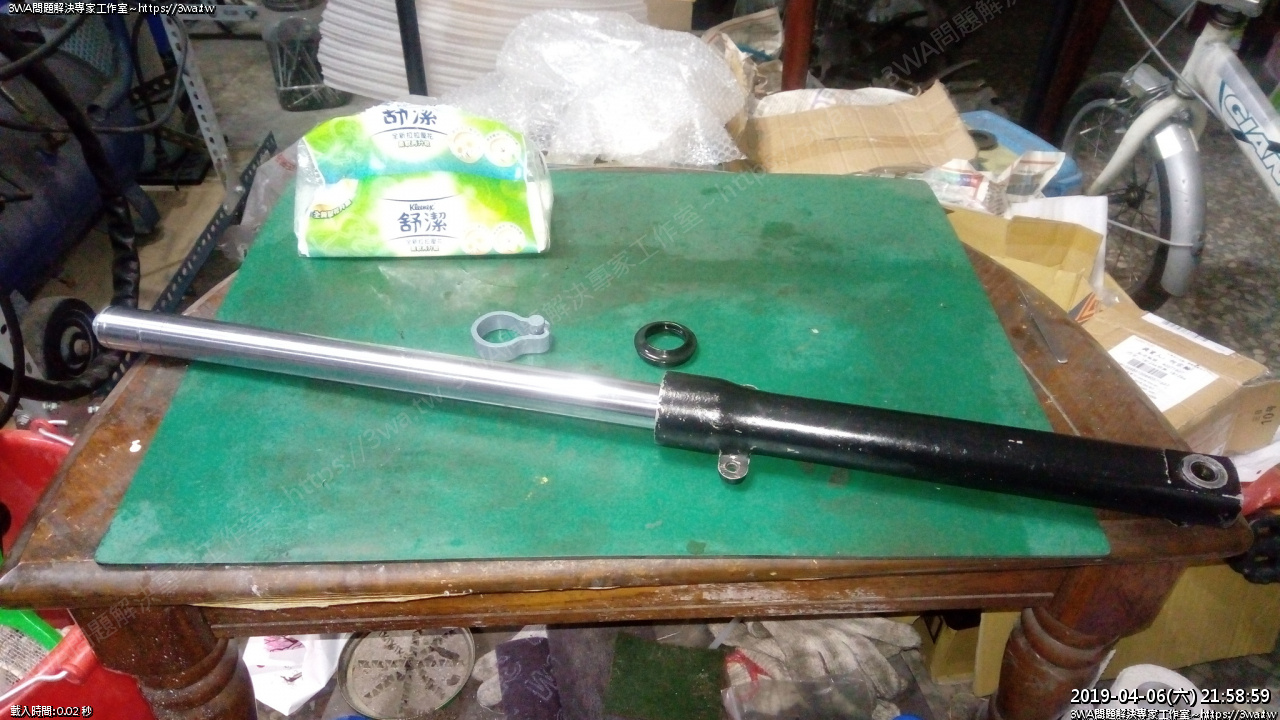

前叉整理好了





把土封裝回





裝回車上,由下往上裝,邊插入邊轉內管,下三角台接觸的地上上些機油潤滑

插到定位後,要注意電線在原本的位置,不要裝到外側去

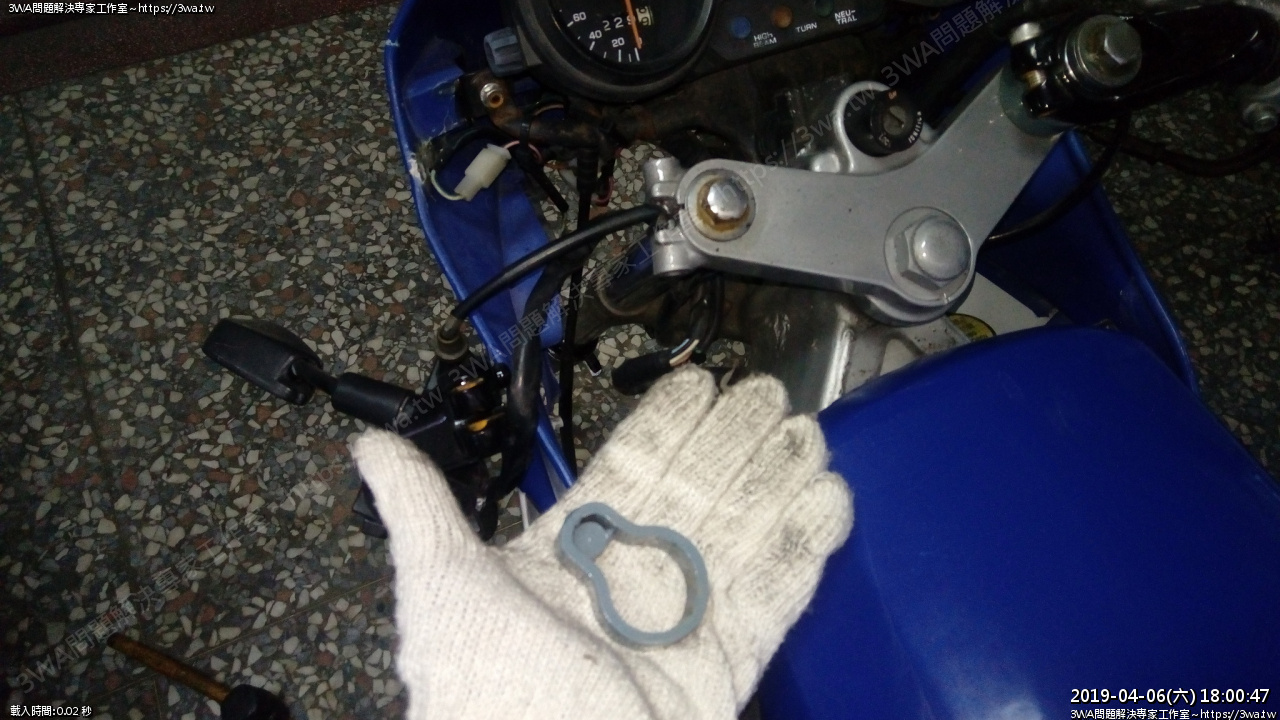

然後穿過上三角台,比對另一邊前叉的高度,注意C環的定位孔

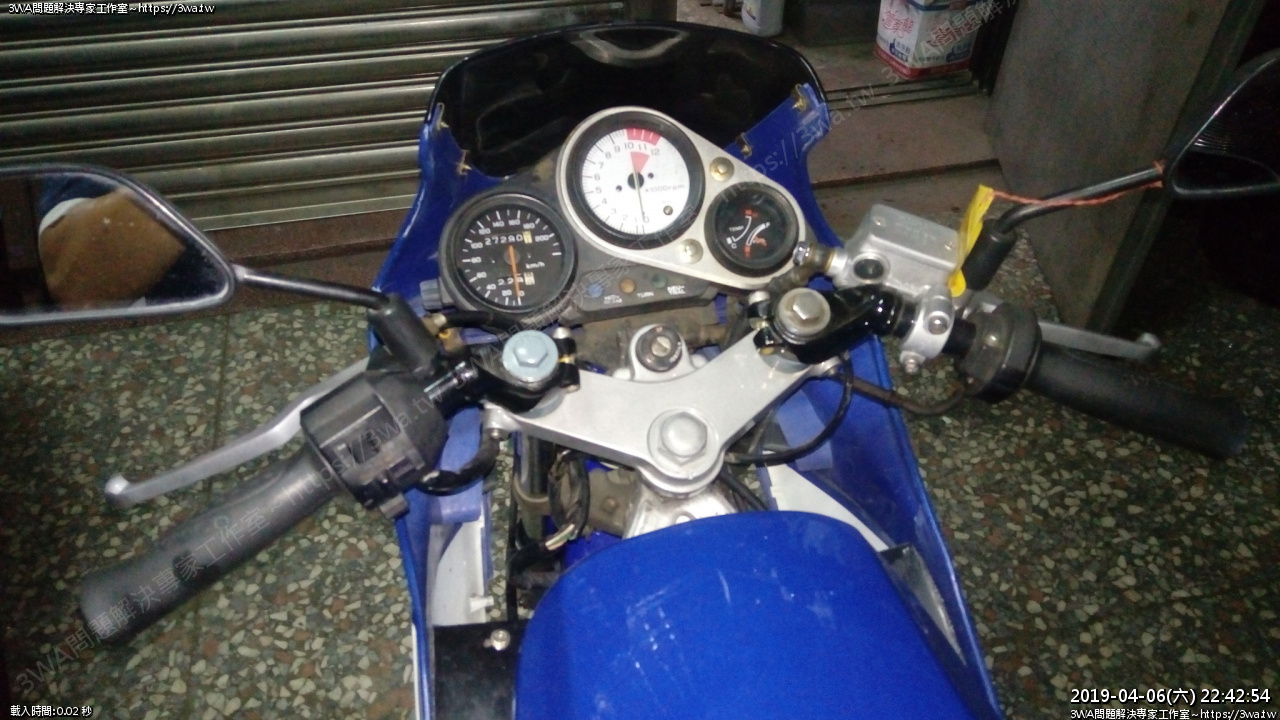

鎖上下三角台螺絲、上三角台螺絲、手把座裝上,手把螺絲鎖上





上三角台鎖好後,下面8mm那顆螺絲要記得再帶緊一下

然後頂蓋螺絲這時也可以上緊





土除裝回,螺絲帶上不鎖緊,輪胎、哈姆裝回,卡鉗來令推回裝上,鎖上前輪

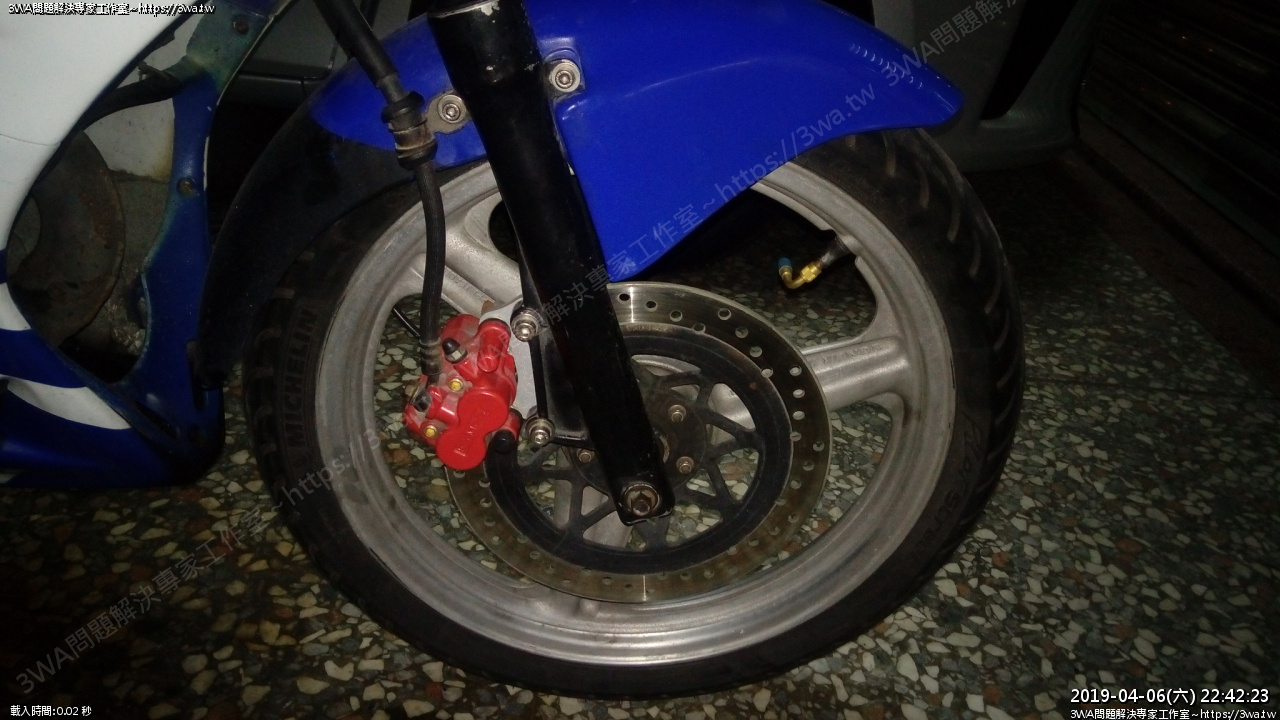

鎖上卡鉗

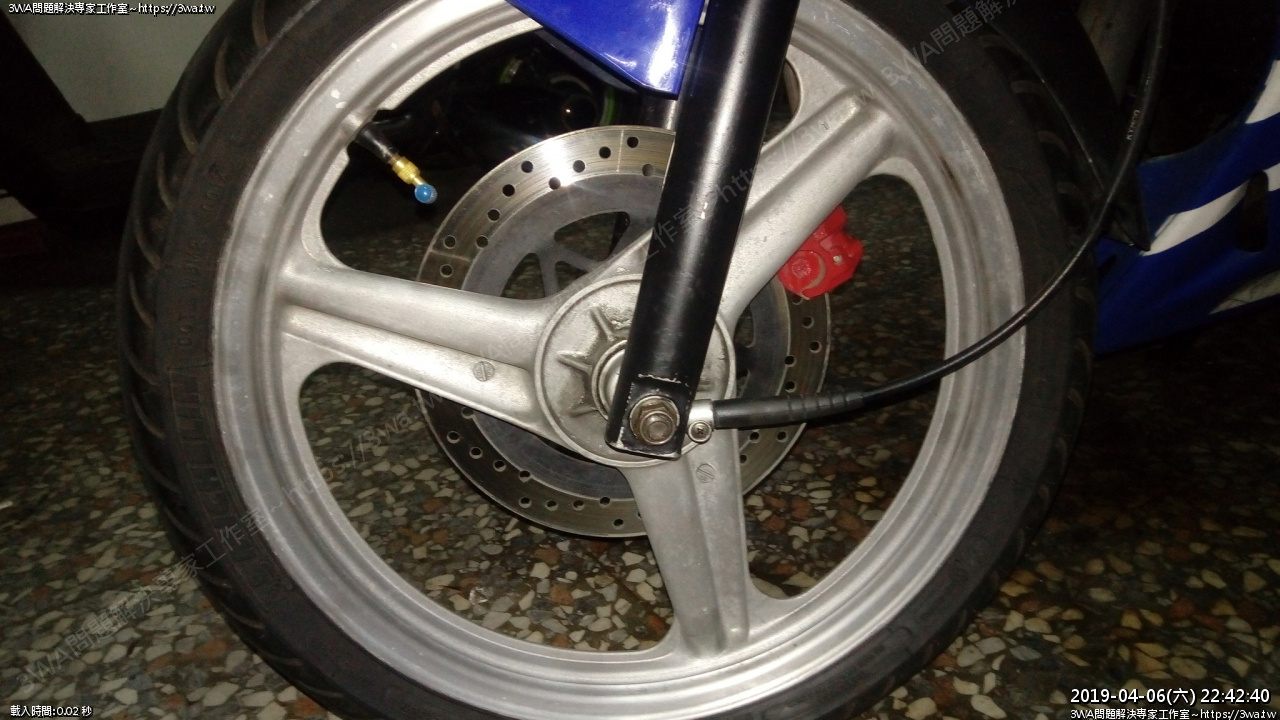

鎖上速度線

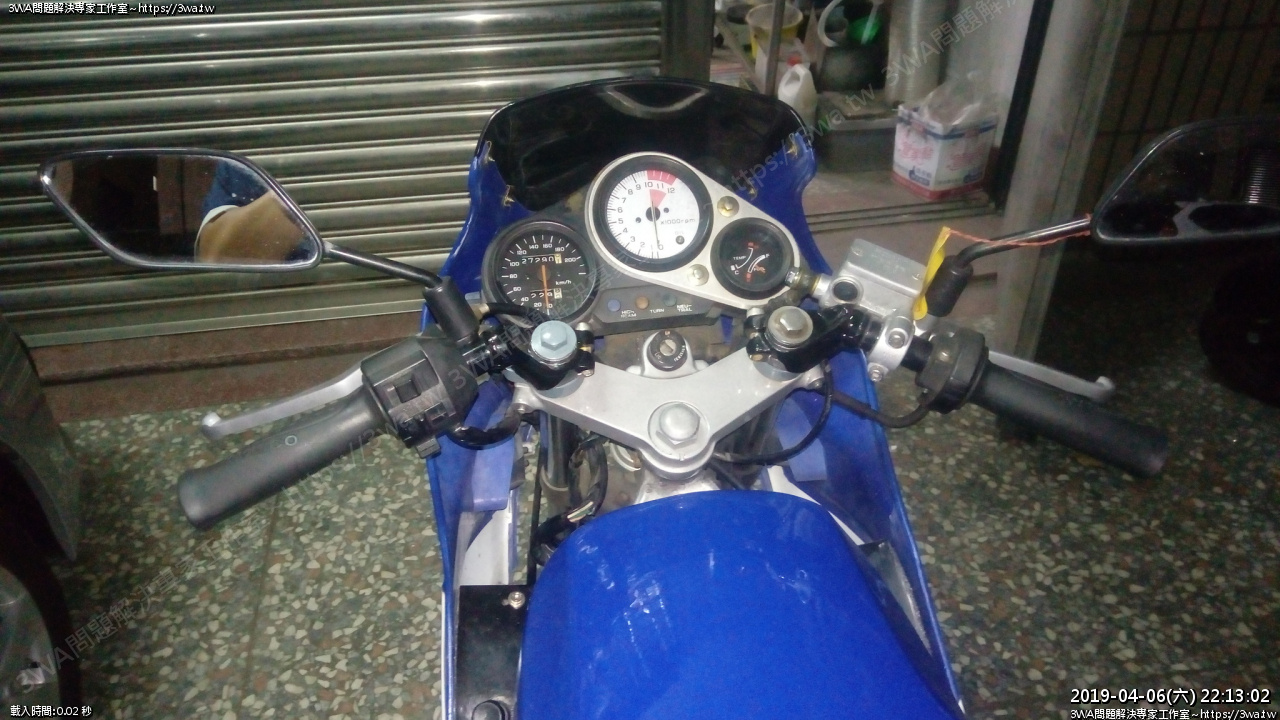

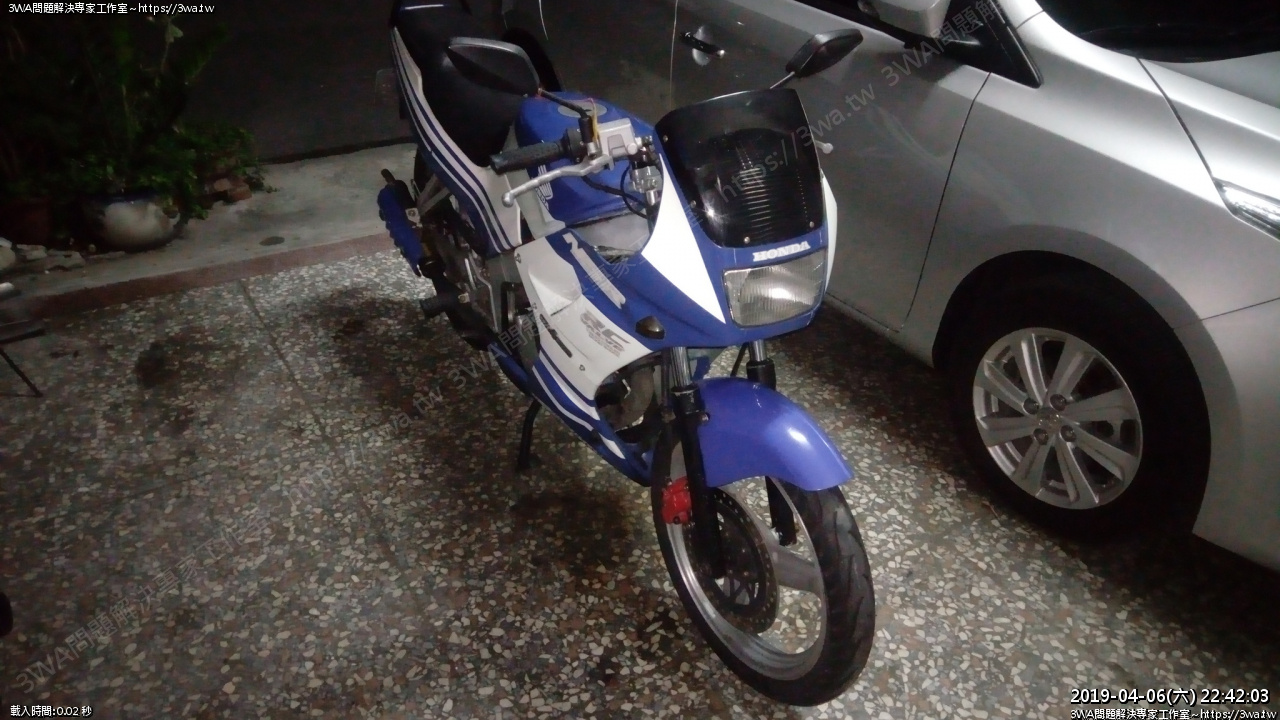

好了,辛苦了一天

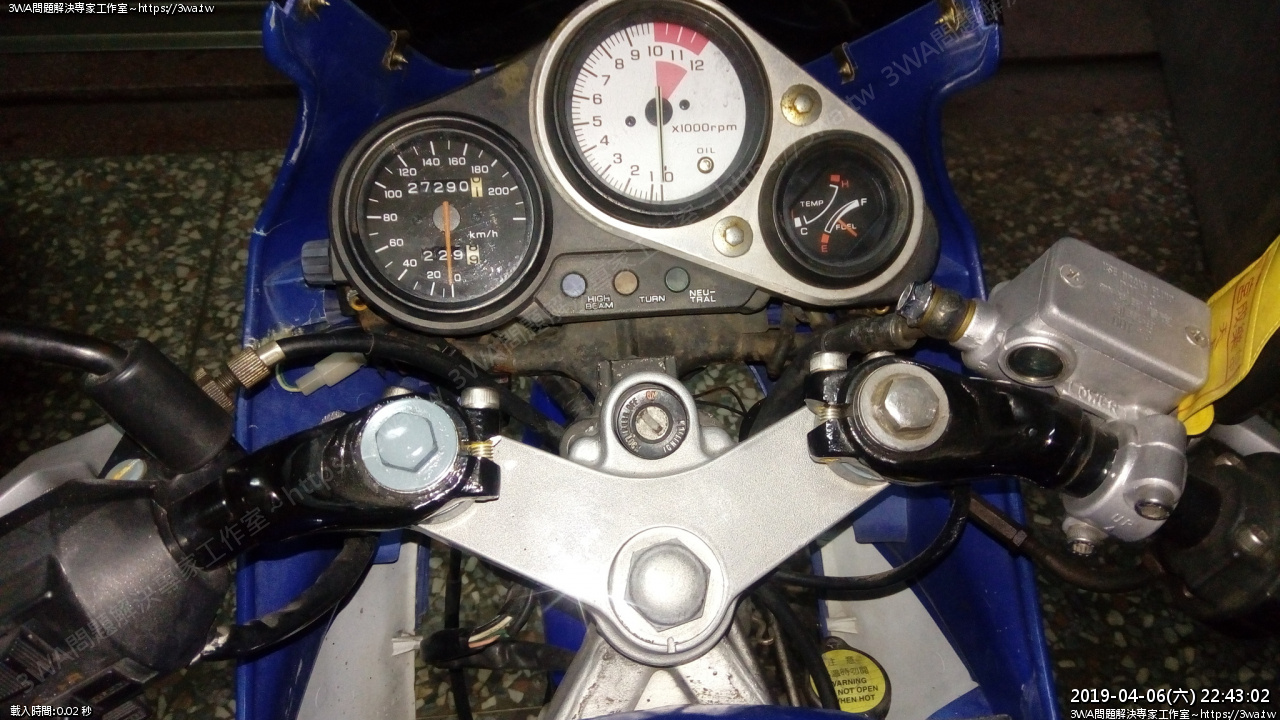

里程 27290



2019-04-16 補充:這數據參考網路上的心得,但我個人是覺得這樣太硬了

NSR 單邊一支金帝即可 160~175 cc
