標題: 小阿魯150裝單向閥
網址:http://59.126.75.42/blog/blog.php?id=1948
內容:

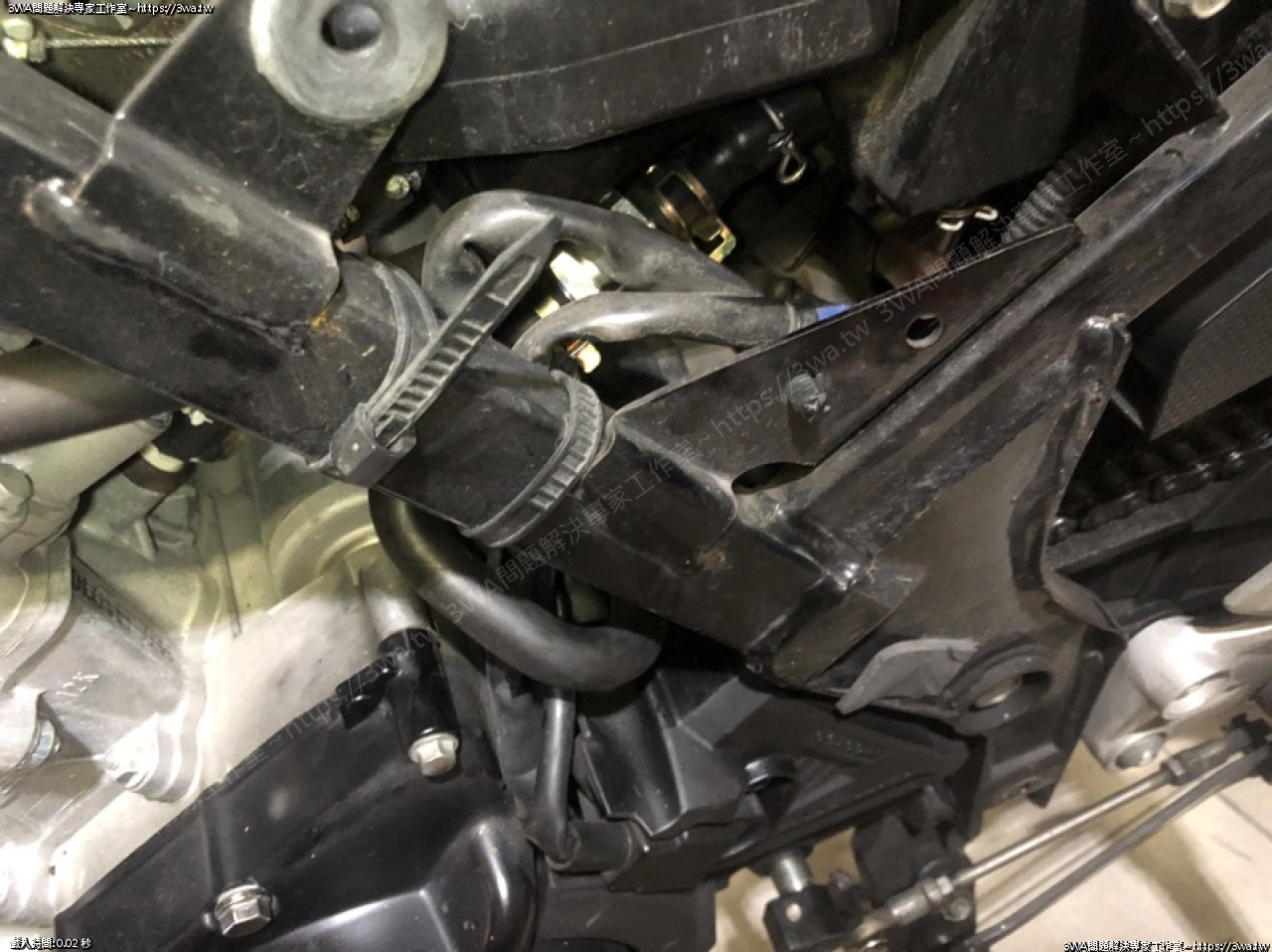

小魯 150 安裝單向閥的位置在機車的左側,啟動馬達上方,可以找到一條

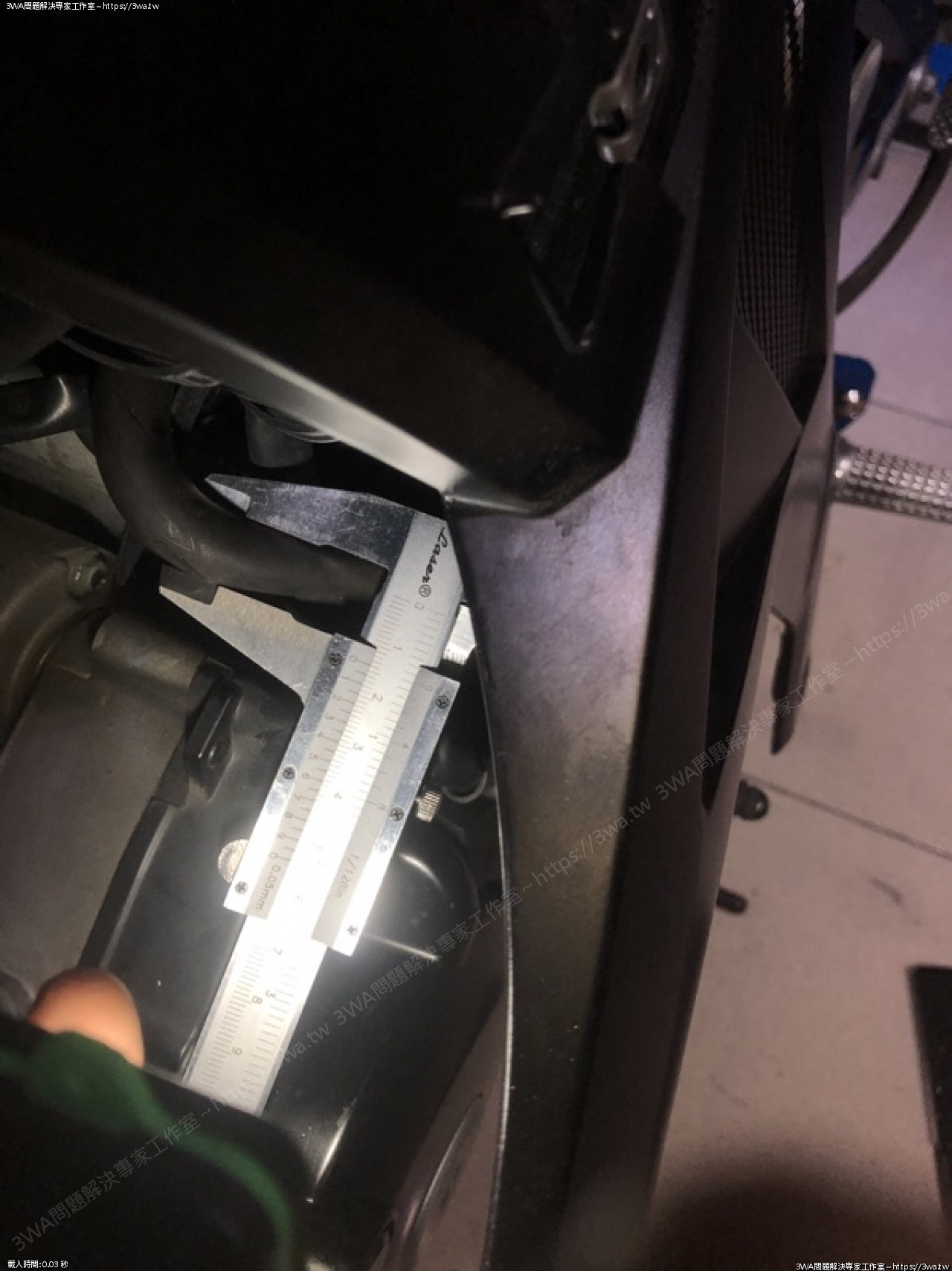

外徑約 14mm ,內徑 12mm 的橡皮管

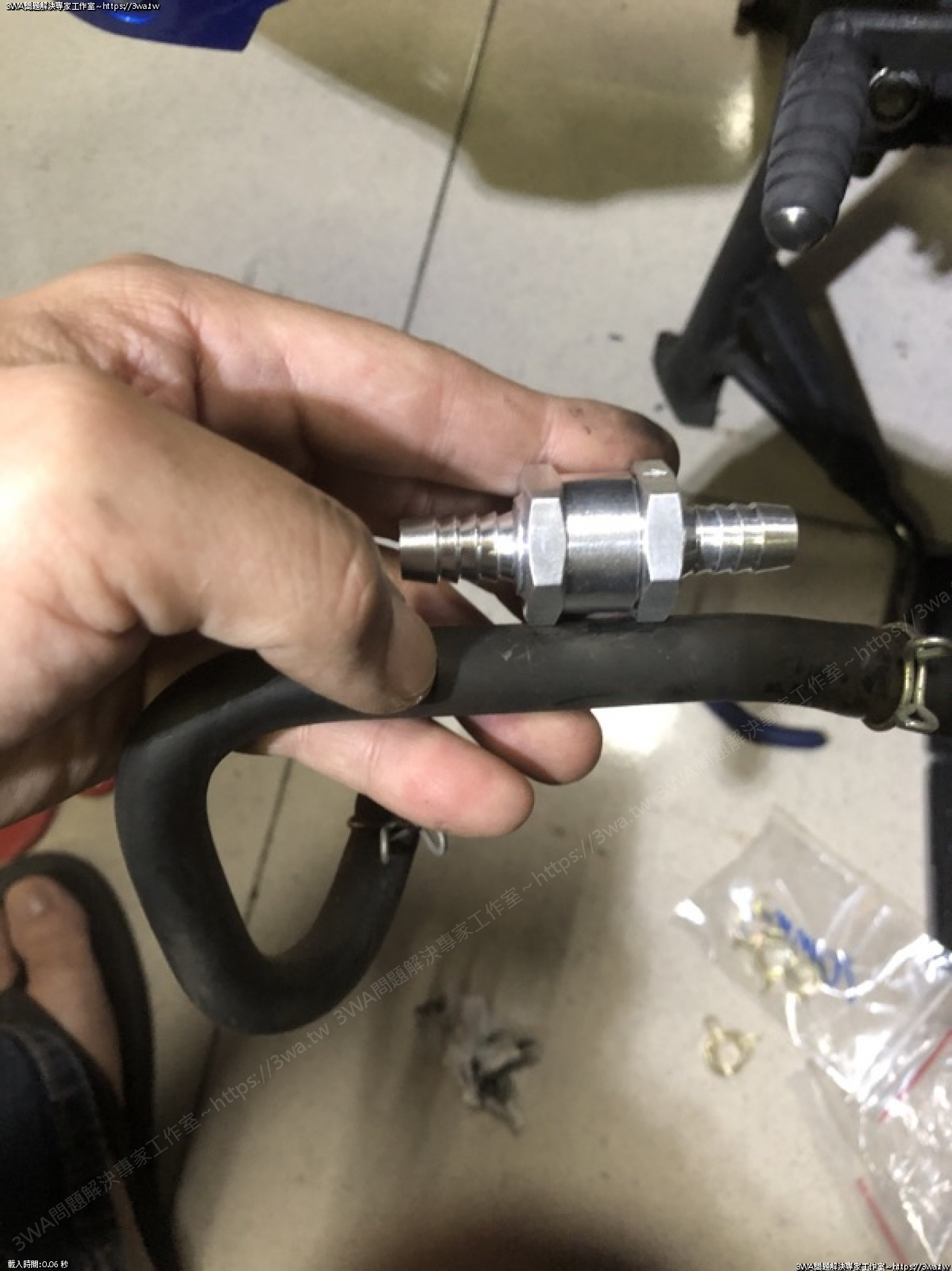

小魯使用的單向閥是 12mm



車主一開始買的是 10mm ,後來裝上覺得太鬆,我再弄一組 12mm 的給他

安裝的位置如圖,裝高一些靠近空濾盒

這樣 PCV 管裡吹上來的殘油,比較能流回曲軸箱

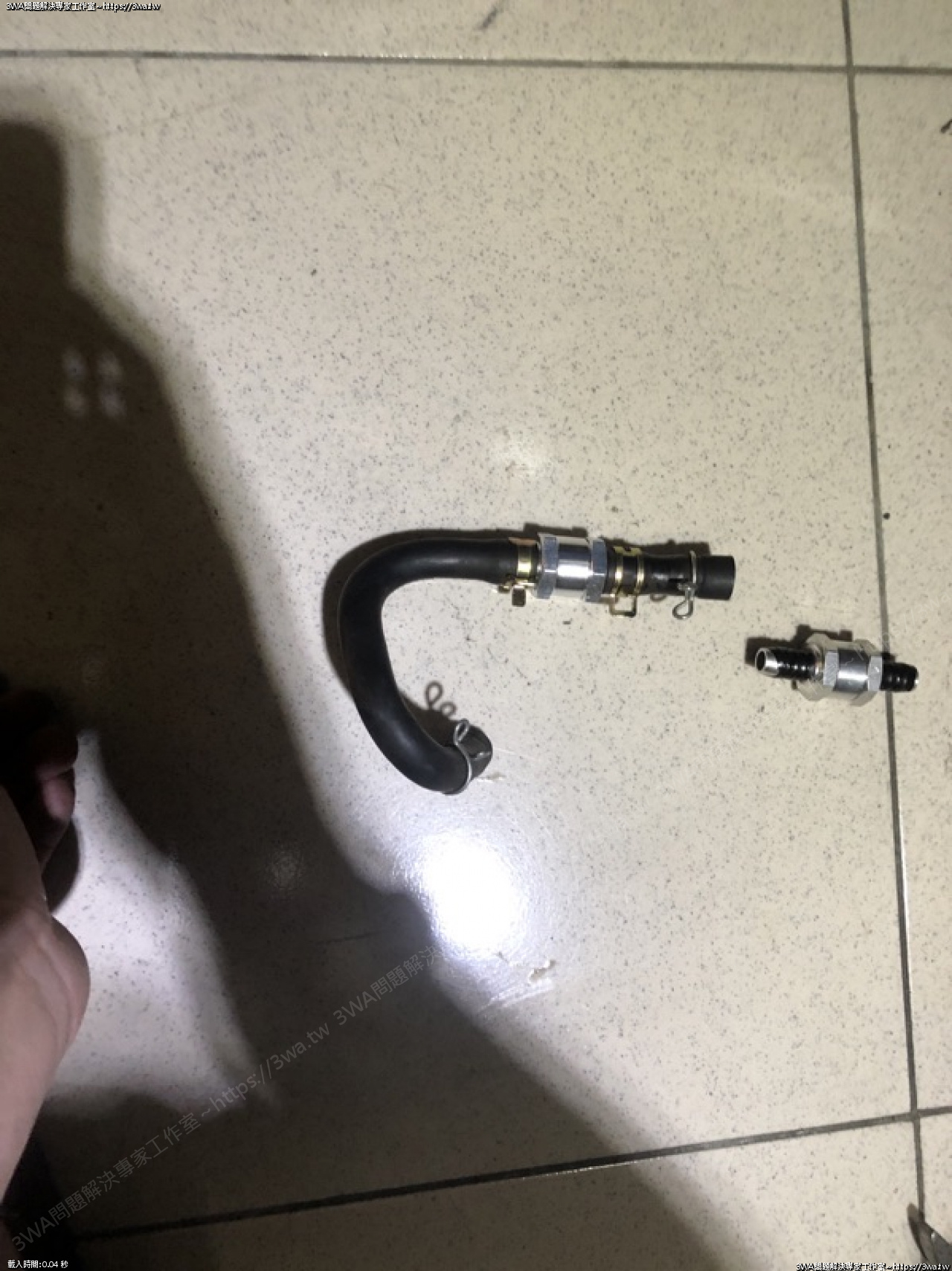

建議同學安裝時,把整段管拆下來比較好施工

取上方平坦區,剪大概2.5~3cm 掉

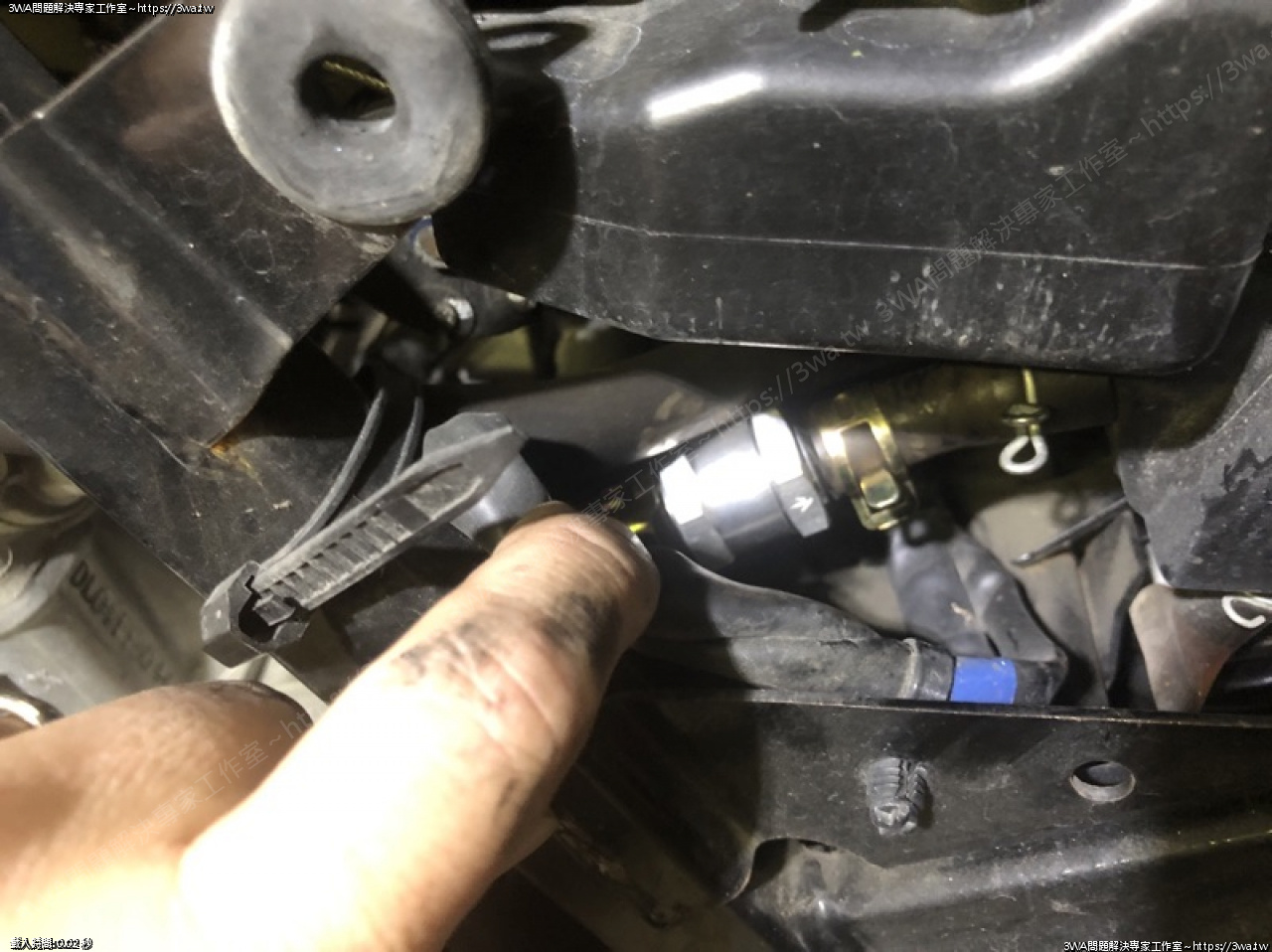

箭頭方向指向空濾盒

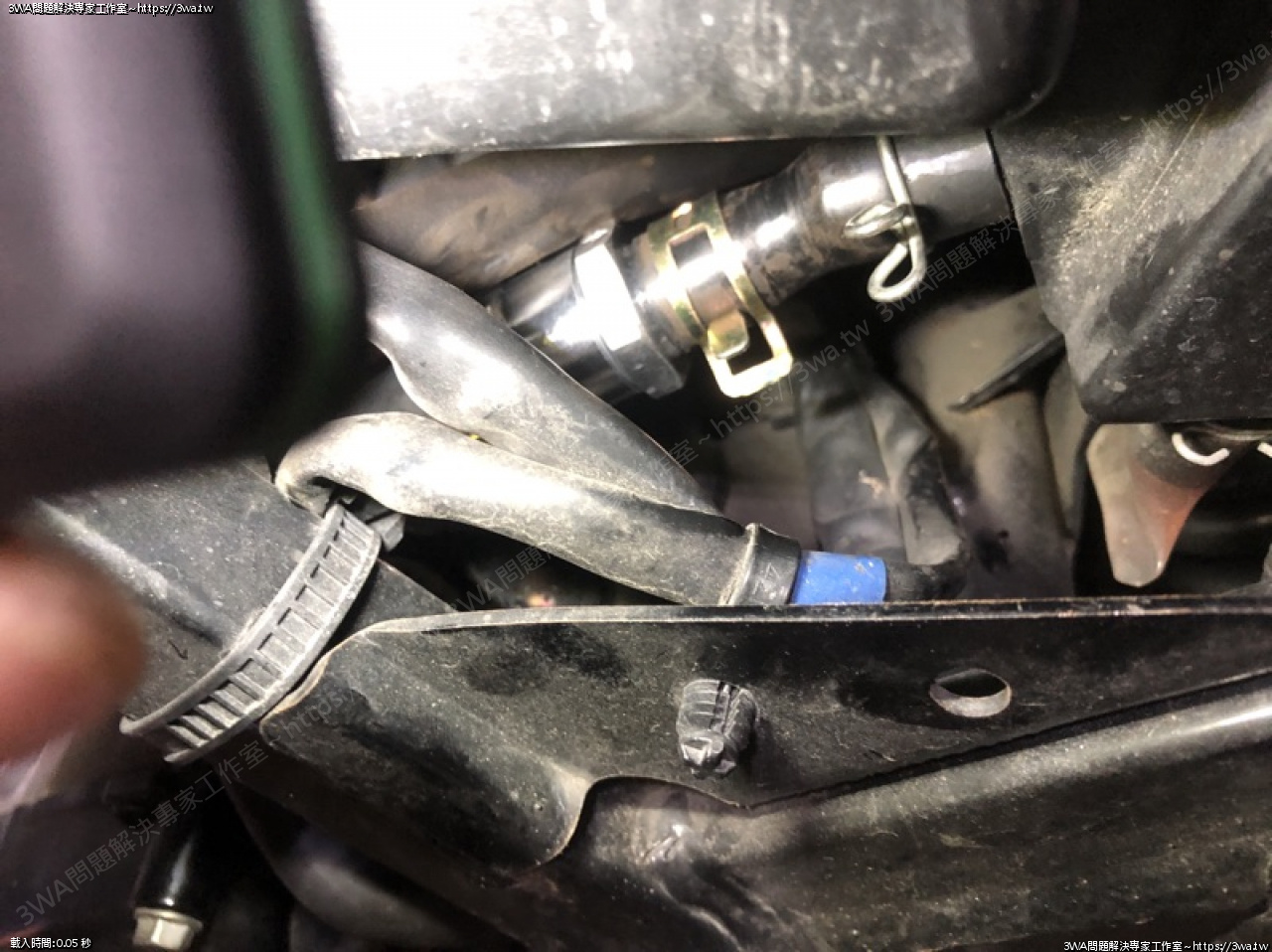

最後安裝完的畫面





這個部分比較擠,同學安裝時要注意 PCV 管不要折到或被壓住變型



感謝鄭同學分享安裝照片
